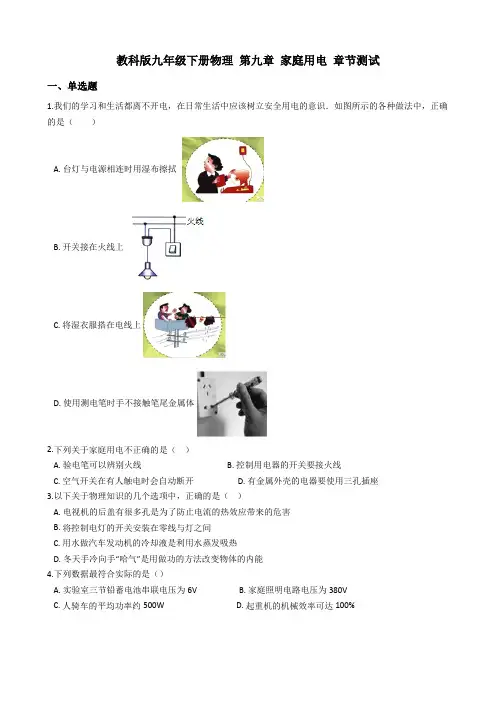

教科版九年级下册物理 第九章 家庭用电 章节测试

教科版九年级下册物理第九章家庭用电章节测试一、单选题1.我们的学习和生活都离不开电,在日常生活中应该树立安全用电的意识.如图所示的各种做法中,正确的是()A. 台灯与电源相连时用湿布擦拭B. 开关接在火线上C. 将湿衣服搭在电线上D. 使用测电笔时手不接触笔尾金属体2.下列关于家庭用电不正确的是()A. 验电笔可以辨别火线B. 控制用电器的开关要接火线C. 空气开关在有人触电时会自动断开D. 有金属外壳的电器要使用三孔插座3.以下关于物理知识的几个选项中,正确的是()A. 电视机的后盖有很多孔是为了防止电流的热效应带来的危害B. 将控制电灯的开关安装在零线与灯之间C. 用水做汽车发动机的冷却液是利用水蒸发吸热D. 冬天手冷向手“哈气”是用做功的方法改变物体的内能4.下列数据最符合实际的是()A. 实验室三节铅蓄电池串联电压为6VB. 家庭照明电路电压为380VC. 人骑车的平均功率约500WD. 起重机的机械效率可达100%5.家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关.对此电路,下列说法正确的是()A. 火线上的保险丝应该改装到零线上B. 当用电器功率增大时,通过保险丝的电流就增大C. 甲处应装用电器,乙处应装开关D. 当保险丝熔断后,可以用铜丝代替6.以下操作安全的是()A. 保险丝烧断后应换一根铜丝来代替B. 发现有人触电后立刻断开电源C. 将电灯开关接在零线上,熔断器接在火线上D. 电线短路起火,应立即用水扑灭7.下列关于家庭电路和安全用电说法,其中正确的是( )A. 在家庭电路中装有保险盒或空气开关B. 控制电灯的开关与这个电灯是并联的C. 人跟零线接触,一定会发生触电事故D. 用湿布擦插座或用电器的开关不会触电8.下列几种有关电学知识的说法正确的是()A. 插座与各用电器是串联的B. 如果用超导材料做成电热丝,能提高发热效率C. 在电路中,电源在工作时都是将其他形式能转化为电能D. 在电路中,功率越大的用电器消耗的电能越多9.以下关于家庭电路和安全用电知识的说法,正确的是()A. 电能表是用来测量电功率的仪表B. 电路中应尽可能选择粗的保险丝C. 电冰箱和照明电灯是以串联方式接入电路的D. 照明电灯与控制它的开关串联,且开关安装在火线上10.(2019•重庆)如图与电有关的设备中,下列说法正确的是()A. 甲图中的电能表是用于测量用电器电功率的仪表B. 乙图中三角插头的其中一个脚与用电器金属外壳连接C. 丙图中无人机的电动机在工作时将机械能转化为电能D. 丁图中POS机检测头利用的电磁感应原理是安培首先发现的11.下列情况中,一般不会发生触电事故的是()A. 站在绝缘体上,两手分别触及火线和零线B. 站在地面上,一手触及火线C. 站在地面上,两手分别触及火线和零线D. 站在绝缘体上,一手触及火线12.(2019•天津)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置13.有关测电笔的使用,下列说法正确的是()A. 氖管发光时测电笔接触的是零线B. 使用时手可以接触测电笔的任何部位C. 测电笔不能用来辨别电池的正负极D. 测电笔与手接触的部分都是绝缘体14.(2019•深圳)以下说法中正确的是()A. 法拉第发现了电磁感应现象B. 为了纪念牛顿对物理学的重大贡献,用他的名字作为功的单位C. 当发现有人触电时,应立即用手把人拉开D. 一般家用空调正常工作时的电功率约为0.1kW15.(2019•哈尔滨)下列图中符合安全用电与保护原则的是()A. 在落地高压线附近行走B. 多个大功率用电器同时使用一个插座C. 开关接零线D. 电水壶接三孔插座二、填空题16. 最近,小明买了一台取暖机,为了安全用电,接入家中电路时,应选用图中________ 插座(选填“甲”或“乙”),因为它能保证取暖机金属外壳与________ 相连。
最新精选教科版初中物理九年级下册第九章 家庭用电习题精选八十

最新精选教科版初中物理九年级下册第九章家庭用电习题精选八十第1题【单选题】如图所示,电灯开关已断开,下列说法正确的是( )A、灯泡和两孔插座是串联的B、试电笔接触M点,氖管不发光C、开关和三孔插座的连接都是错误的D、试电笔插入两孔插座的左孔时氖管发光【答案】:【解析】:第2题【单选题】家庭电路中,电能表、总开关、保险盒按进户的连接顺序正确的是( )A、电能表﹣﹣保险盒﹣﹣总开关B、总开关﹣﹣电能表﹣﹣保险盒C、电能表﹣﹣总开关﹣﹣保险盒D、保险盒﹣﹣总开关﹣﹣电能表【答案】:【解析】:第3题【单选题】如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光.若电路中只有一处故障,则( )A、AC段某处断路B、BD段某处断路C、电灯L断路D、电灯L短路【答案】:【解析】:第4题【单选题】某家庭电路中,已有两盏灯正常发光,如果再使用一个电饭锅,则该电路的( )A、总电流变大B、总电压变大C、总电阻变大D、总功率变小【答案】:【解析】:第5题【单选题】下列关于家庭电路的说法中错误的是( )A、对人体安全的电压是不高于36VB、保险丝熔断一定是电路中某处发生了短路C、不能用铁丝或铜丝代替保险丝D、把家用电器的金属外壳接上地线,可以防止触电【答案】:【解析】:第6题【单选题】从进户线到用电器之间有开关、电能表和保险装置,它们的连接顺序正确的是( )A、保险盒、总开关、电能表B、电能表、总开关、保险装置C、总开关、保险装置、电能表D、总开关、电能表、保险装置【答案】:【解析】:第7题【单选题】下列分析正确的是( )A、摩擦过的塑料尺吸引碎纸屑说明它们带同种电荷B、摩擦过的塑料尺吸引碎纸屑说明它们带异种电荷C、用试电笔测试插座插孔时氖管发光说明该插孔接通了火线D、空气开关跳闸说明电路短路了【答案】:【解析】:第8题【单选题】在家庭电路中,下列电路元件在使用时串联的是( )A、电磁炉和电饭锅B、灯和控制它的开关C、电视机和电风扇D、电热水器和排气扇【答案】:【解析】:第9题【单选题】某同学将一盏台灯接入电路中,闭合台灯开关时,发现台灯灯泡不亮,同时其它用电器也停止工作,经检查发现空气开关跳闸,其原因可能是( )A、台灯灯座的两个接线柱相碰B、进户线的火线与零线原来就相碰C、台灯灯丝断了D、台灯开关处短路【答案】:【解析】:第10题【单选题】下列说法中正确( )A、家庭电路中的熔丝熔断,一定是发生了短路B、有金属外壳的家用电器,为了安全一定要插在三孔插座上C、家用电能表上的示数显示了家庭用电的总功率D、电扇工作时,消耗的电能全部转化为机械能【答案】:【解析】:第11题【单选题】下列说法不正确的是( )A、发现电线起火,不能用水灭火B、长时间不看电视,应切断电源C、电线绝缘层破损后,应用绝缘胶布缠扎D、发现有人触电,应立即用手将触电人拉开【答案】:【解析】:第12题【单选题】在日常家庭用电中,下列做法错误的是( )A、使用试电笔辨别火线时,手接触笔尖的金属体B、发现绝缘导线皮破损后,用绝缘胶布裹扎C、更换灯泡或维修电路时要先断开电源D、家用电器的金属外壳接地【答案】:【解析】:第13题【单选题】下列关于家庭电路的说法中不正确的是( )A、在家庭电路中各用电器都是并联的B、保险丝熔断后,可以用铁丝、铜丝等导线代替C、我国家庭电路的电压是220VD、发现有人触电时最好立即切断电源再施救【答案】:【解析】:第14题【多选题】小刚家的电路简化后如图所示,由该电路可知( )A、两孔插座中右边的那个孔连接的是零线B、图中的进户线有两根,分别是零线和火线C、电路中的灯泡和电视机正常工作时是并联的D、电能表是用来直接测量用电器总功率的【答案】:【解析】:第15题【多选题】下列做法符合安全用电原则的是( )A、发现有人触电,应用手直接把触电的人拉开B、更换灯泡前应先断开电源开关C、用电器着火时,应先用水把火浇灭,再切断电源D、保险装置、插座、导线、家用电器等达到使用寿命应及时更换【答案】:【解析】:第16题【填空题】家庭电路中输电线进户后,首先接到电能表上,电能表用来显示______;过去的保险装置是保险丝,当______时,保险丝会熔断,切断电路,起到保护作用.A、某用户在某段时间内消耗电能的多少B、电流过大【答案】:【解析】:第17题【填空题】在宾馆的客房常常需要插卡取电,如图所示.房卡的作用是相当于家庭电路中的______;某房客把断开开关的台灯插头插入插座时,房间里其它电灯全部熄灭,同时房间内的空气开关跳闸,故障的原因可能是______.【答案】:【解析】:第18题【填空题】家庭电路主要由进入家庭的进户线(电源线)、______、______、______、开关、插座、用电器组成.为了保证各用电器之间互不影响,各个用电器间是______联的(填“串”或“并”).A电能表B总开关C保险丝D并【答案】:【解析】:第19题【解答题】按要求作图:(1)在图a中标出磁体的N、S极.(2)如图b所示,请你用笔画线代替导线连接电路,使开关能控制灯泡的亮灭.【答案】:【解析】:第20题【作图题】如图丙所示,是某宾馆床头柜上开关的控制电路,其中S1为旋转开关,单独控制台灯的通断和亮度,S2为单独控制电视插座的开关。

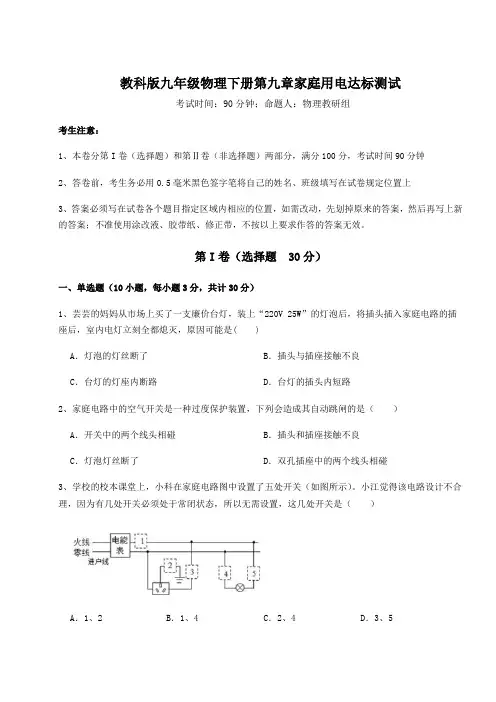

精品试卷教科版九年级物理下册第九章家庭用电达标测试试卷(含答案详解)

教科版九年级物理下册第九章家庭用电达标测试考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、芸芸的妈妈从市场上买了一支廉价台灯,装上“220V 25W”的灯泡后,将插头插入家庭电路的插座后,室内电灯立刻全都熄灭,原因可能是( )A.灯泡的灯丝断了B.插头与插座接触不良C.台灯的灯座内断路D.台灯的插头内短路2、家庭电路中的空气开关是一种过度保护装置,下列会造成其自动跳闸的是()A.开关中的两个线头相碰B.插头和插座接触不良C.灯泡灯丝断了D.双孔插座中的两个线头相碰3、学校的校本课堂上,小科在家庭电路图中设置了五处开关(如图所示)。
小江觉得该电路设计不合理,因为有几处开关必须处于常闭状态,所以无需设置,这几处开关是()A.1、2 B.1、4 C.2、4 D.3、54、关于家庭电路及安全用电,下列说法正确的是()A.我国家庭电路的电压是380VB.用电器起火,可以迅速用水将火扑灭C.为了防止触电,必须把用电器的开关接在火线上D.家庭电路中,同时工作的用电器越多,总电阻越大5、如图所示是某家庭电路,闭合开关S1、S2,L1灯发光,L2灯不发光。
用试电笔分别接触c、d两点,氖管都发光。
若电路中只有一处故障,则()A.L1短路B.bc间断路C.L2断路D.ad间断路6、关于家庭电路与安全用电,下列说法正确的是()A.输电进户后,首先应接总开关,然后接电能表和保险装置B.用试电笔辨别火线与零线时,手不能接触试电笔尾部金属体C.家庭电路中空气开关跳闸,可能是由于用电器过多引起的D.增加大功率的用电器时,只需换上足够粗的保险丝即可7、以下关于安全用电的说法,正确的是()A.不允许用铁丝或铜丝代替保险丝B.使用测电笔时,手不能接触笔上任何金属C.保险丝熔断了,一定是电路中发生了短路D.在家庭电路中,同时工作的用电器越多,总电阻越大8、关于家庭电路和安全用电,下列说法正确的是()A.不高于220V的电压对人体都是安全的B.闭合教室里一个开关,三盏灯同时亮,说明这三盏灯是串联的C.使用试电笔时不能接触笔尾的金属体D.家庭电路中电流过大导致空气开关跳闸,原因是电路短路或者总功率过大9、如图是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是()A.保险盒接法错误,保险盒应该安装在火线上B.二孔插座接法错误,其左端导线应该接在零线上C.开关和灯泡接法正确,开关接在零线上符合安全用电原则D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上10、家庭电路的电压值远远超过了安全值,为了确保用电安全,下列做法不可行的有()A.不接触低压带电体,不靠近高压带电体B.更换灯泡、搬动电器不需断开电源开关C.不弄湿用电器,不损坏绝缘层D.保险装置、导线、插座等达到使用寿命需及时更换第Ⅱ卷(非选择题 70分)二、填空题(5小题,每小题4分,共计20分)1、(1)如图所示,电能表的示数为kW•h;(2)如图所示,用试电笔来辨别家庭电路中的火线与零线,手拿试电笔方法正确的是(选填“甲”或“乙”)图;(3)如图所示,家庭电路中,地线应接在三孔插座的(选填“A”“B”或“C”)插孔处。
【九年级】九年级物理下册第九章家庭用电单元测试(教科版带答案)

【九年级】九年级物理下册第九章家庭用电单元测试(教科版带答案)九年级物理下册第九章家庭用电单元测试(教科版带答案)(时间:45分钟,满分:100分)一、选择题(每小题3分,共30分)1.(2022南京)在以下实践中,符合《安全用电规范》的有()。
a.使用验电笔时,手要接触笔尾的金属电极b、家用电路中用铜线更换保险丝c.控制电灯的开关接在零线上d、家用电器的金属外壳不应接地2.以下用电器中,工作时能量转化的主要形式与其他三件不同的是()。
a、电扇B.电炉C.电熨斗D.电热壶3.人体触电事故产生的原因是()。
a、人体带电b.人体中有电流c、人体两端都有电压d.通过人体中的电流超过了一定值4.冰箱、洗衣机和电加热器等家用电器均使用三脚插头,用于()。
a.节约电能b、使家用电器获得电能c.延长家用电器使用寿命d、防止家用电器外壳带电时发生触电事故5.(多选)以下叙述中正确的是()。
a、因为人是导体,无论他们接触家庭电路的哪一条线路,他们都会触电死亡b.电流对人体的危害跟电流的大小和触电时间的长短有关系c、施加在人体上的任何大小的电压都会导致触电d.家庭电路、动力电路一旦触电就可能有危险6.如图所示,这是一个由两个白炽灯和两个插座组成的电路,其错误连接影响其他电器的工作是()。
a.白炽灯a及其控制开关b.白炽灯b及其控制开关c、插座D.插座D7.如图所示,闭合电键s后,发现电灯l不亮,且保险丝没有熔断。
某同学用验电笔测试灯头的两根电线c、d,发现这两处都能使验电笔的氖管发光,再用验电笔测试火线a和零线b时,氖管在测火线a时能发光,在测零线b时不发光。
那么可以判定故障是()。
a、带电线路和零线B短路。
电灯L短路c.电线ac段某处断路d.电线bd段某处断路8.(2022年临沂)以下家用电路不符合要求为()。
9.灾后重建,小宇同学家的永久性住房已经建好。
在全家搬进去之前,小宇同学准备检查生活用电线路是否有问题,他先断开所有用电器和总开关,然后将火线上的保险丝取下,换上一只额定电压为220v的灯泡,闭合总开关,发现灯泡正常发光。
教科版九年级下册物理第九章家庭用电单元巩固训练题

教科版九年级下册物理第九章家庭用电单元巩固训练题一、选择题1.家庭电路中各元件按进户的衔接顺序是〔〕A. 电能表,总开关,用电器,保险盒B. 总开关,电能表,保险盒,用电器C. 电能表,总开关,保险盒,用电器D. 电能表,保险盒,总开关,用电器2.关于家庭电器中电器装置的说法错误的选项是〔〕A. 开关应接在前线上B. 螺丝口灯泡的螺丝套一定要接在零线上C. 开关应和灯泡并联D. 三孔插座应有接地线3. 以下是一些与用电平安相关的现象,其中契合平安用电原那么的是〔〕A. B.C. D.4.下面是小明整理的局部电学笔记,其中表达正确的选项是〔〕A. 丝绸与玻璃棒摩擦进程中,丝绸失掉了电子B. 由欧姆定律可知,导体电阻的大小与其两端电压成正比,与经过它的电流成正比C. 磁感线总是从磁体北极动身回到磁体南极D. 装置家庭电路时,开关应与所控制的用电器串联,且接在前线上5.小芳家中有40W的节能灯两个、25W的白炽灯两盏、150W的彩电一台、650W的洗衣机一台,她家用的电能表允许经过的最大电流为5A,以下说法中正确的选项是〔〕A. 小芳家的用电器同时运用时,总电流大于5AB. 小芳家的用电器不能同时运用C. 小芳家在置办一个700W的电饭锅,一切的用电器还可以同时运用D. 为平安、方便地用电,小芳家应选用电流值稍大于5A就跳闸的空气开关6. 以下做法中,契合平安用电要求的是〔〕A. 在一个插座上同时运用多个大功率用电器B. 电冰箱、洗衣机等用电器运用三脚插头C. 家庭电路中,控制灯泡的开关装在零线上D. 家用电器起火时,先灭火后切断电源7.以下说法正确的选项是〔〕A. 电能表是用来测量电功率的仪表B. 运用试电笔时手不能接触笔尾金属体C. 发电机任务时把电能转化为机械能D. 矮小修建物顶端的针状金属物用来防雷8.电与我们生活毫不相关,以下关于电现象的说法正确的选项是〔〕A. 运用测电笔时,手必需接触笔尾金属体B. 两个相互吸引的泡沫球一定带异种电荷C. 为了协助触电者脱离电源,可以借助钢管挑开电源D. 用毛皮摩擦过的橡胶棒能带电是由于橡胶有良好的导电性9.以下做法契合平安用电知识的是〔〕A. 用电器的三角抽头可以拔出两孔插座中运用B. 运用测电笔时,金属体笔尖应该接触被测导线,手指按住金属体笔尾,不能碰到金属体笔尖C. 有人触电时应迅速用手把他拉离电源D. 家庭电路中开关接在前线或零线上都可以10.在家庭照明电路中,当开关一闭合,保险丝马上熔断,电灯不亮,其缘由能够是〔〕A. 灯泡的灯丝断了B. 开关接触不良C. 灯座发作短路D. 开关发作短路11.人类的生活曾经离不开电,在图中所示的事例中,契合平安用电原那么的是〔〕A. 用湿布擦正在发光的日光灯B. 有人触电时应立刻切断电源C. 在高压线左近游玩D. 电线接触或接近高温物体12.小明触摸电冰箱门时感到手〝麻〞,小明对形成手〝麻〞缘由的作出如下的猜想,你以为其中猜想合理的是〔〕A. 前线断路B. 前线与电冰箱的金属外壳接触C. 火、零线短路D. 电冰箱的金属外壳接了地线二、填空题13.家庭电路中的电灯、电视机、电风扇等电器都是________ 联在电路中的,小红家11月底电能表读数为2718.7kW•h,12月底电能表读数如下图,那么12月份他家消耗了________ kW•h的电能.14.家庭电路中用________〔填器件称号〕可判别插座能否按〝左零右火〞的方式衔接在电路中. 假定结果显示,某一两眼插座按〝左火右零〞方式接线,那么该插座________〔能/不能〕对插在该插座上的用电器供电.15.在宾馆的客房经常需求插卡用电,如下图.房卡的作用是相当于一个________接在干路上,房间里的电灯、电视等用电器是________联的.某房客把断开开关的台灯插头拔出插座时,房间里其它电灯全部熄灭,保险丝熔断,缺点的缘由是________.16.小明学习了电学知识以后,想在家里装置一盏照明灯和一个三孔插座,他设计的电路如下图,图中虚线框A和B内区分接入开关或灯泡,那么虚线框A内应接________,图中三孔插座的插孔________〔选填〝a〞、〝b〞或〝c〞〕应与地线相连.17.小明想在家里装置一盏照明灯,他设计的电路如下图。
教科版九年级物理下册 《家庭用电》专题复习 习题课件

解:(2)由P=
W t
可得,该电热水器正常工作30min消耗的电能:
W=Pt=2.2kw×0.5h=1.1kw●h
(3)小明家的电能表的规格是“220V 15A”,则电路中允许的最
大功率:P =UI =220V ×15A=3300W.
电热水器和电脑总功率:P =2200W+110W=2310W<3300W,故
10.小明设计了一种照明电路图,其设计要求是:S1、S2分别为楼上和楼下的
开关(都是单刀双掷开关),要求拨动其中任一开关,都能改变电灯原来的发
光或熄灭状态.下图所示的四幅电路图中,既符合上述设计要求,又符合安
全用电要求的是
(A)
11.关于家庭用电,下列说法中不正确的是
(D)
A.在家庭电路中,用电器之间都要连成并联电路
(3)断开开关,在BD间接一根粗铜丝,当闭合开关的瞬间,你将会观察到 A . A.电流表没有读数,灯泡也不亮,保险丝随即.熔断 B.电流表的指针迅速摆动较大的幅度,灯泡变得非常亮 C.电流表的指针迅速摆动较大的幅度,保险丝也随即熔断 [分析论证] BD间接人铜丝时,灯泡被短路,电路中电阻很小.根据欧姆定律知道,闭合开关 的瞬间,电路中的电流 很大 .这时,通过保险丝的电流 等于 (选填“等于”“小 于”或“大于”)通过导线的电流,但保险丝的电阻比导线大很多,根据焦耳定 律,在电流相同时,导体中产生的热量跟电阻成 正 比,所以保险丝的温度更 高,又由于保险丝的熔点较低,所以发生了上述的现象.
三、作图与计算题(共16分,计算题在解答时应写出公式和重要的演算步骤, 只写出最后答案的不能得分) 23. (4分)按题目要求完成: (1)(2018扬州)如图,用笔画线代替导线,正确连接家庭电路.
难点详解教科版九年级物理下册第九章家庭用电专项训练练习题(含详解)

教科版九年级物理下册第九章家庭用电专项训练考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、物理学是一门实验性很强的基础科学,培养学生正确使用夜器的技能是做好物理实验的基础,下列操作正确的是()A.用温度计测量液体温度,应先将温度计从液体中取出再读数B.用电流表测量电路电流时,可以用大量程替代小量程使用C.用测电笔辨别零、火线时,人体不能接触测电笔的任何金属部位D.用弹簧测力计测量力的大小时,要使弹簧的轴线方向与被测力的方向在同一直线上2、关于家庭电路及安全用电,下列说法正确的是()A.我国家庭电路的电压是380VB.用电器起火,可以迅速用水将火扑灭C.为了防止触电,必须把用电器的开关接在火线上D.家庭电路中,同时工作的用电器越多,总电阻越大3、下列关于生活用电的说法正确的是()A.我国家庭电路的正常电压是380VB.电能表必须安装在总开关之后C.高大建筑物上的避雷针必须与大地相连D.有人触电时,保险丝会立即熔断,对人身起到保护作用4、甲、乙两只普通照明灯泡的铭牌如图所示,不考虑两灯丝电阻随温度的变化,则下列说法中正确的是()A.两灯均正常发光时,甲灯消耗的电能更少B.两灯串联接在220V电源上,乙灯较亮C.乙灯的实际功率一定是60WD.将甲灯接入110V电路中,它的实际功率为10W5、关于家庭电路和安全用电,下列说法正确的是()A.使用试电笔时,手指不能碰到笔尾金属体B.家庭电路中,保险丝要接在电能表和总开关之间C.家庭电路中,必须安装空气开关或保险丝等保险装置D.家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6、如图所示的甲、乙两个电路中,开关闭合后,输电线因电流过大而燃烧起来,甲、乙两图产生电流过大的原因是()A.甲图用电器总电阻过大B.甲图支路过多C.乙图发生了短路D.乙图灯泡断路7、下列有关安全用电的说法正确的是( )A.微波炉可以通过双孔插座接入家庭电路B.在高压线附近放风筝C.使用试电笔时接触笔尾金属体D.教室总开关跳闸,一定是电路出现了短路8、当发现有人触了电,下列说法、做法正确的是()①不能直接去碰触电的人②应该赶快切断电源③可以用手直接将触电的人拉开④用干燥的木棍、竹竿等绝缘体将电线挑开,使触电的人迅速脱离电源A.①②③B.①②④C.①③④D.①②③④9、下面是人们在日常生活中用电的几种做法,其中正确的是()A.保险丝烧断了,用铜丝代替保险丝继续使用B.用电器的金属外壳未接地C.家庭电路中,控制电灯的开关接在火线和电灯之间D.多个大功率用电器共用一个插座同时使用10、如果发现有人触电,在不能立即切断电源的情况下,可以用一些物品使触电者脱离带电体。
2022年最新精品解析教科版九年级物理下册第九章家庭用电专题练习练习题(含详解)

教科版九年级物理下册第九章家庭用电专题练习考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、关于家庭电路和安全用电,下列说法正确的是()A.不高于220V的电压对人体都是安全的B.闭合教室里一个开关,三盏灯同时亮,说明这三盏灯是串联的C.使用试电笔时不能接触笔尾的金属体D.家庭电路中电流过大导致空气开关跳闸,原因是电路短路或者总功率过大2、下列说法中正确的是()A.用打气筒给篮球打气,筒壁变热,其能量转化情况与内燃机的做功冲程相同B.两个用细线悬挂的泡沫小球能够相互吸引说明两小球一定带有异种电荷C.电流表在使用时,可以用导线直接连接电源正、负极D.禁止用铜丝、铁丝等导线代替家庭电路中的保险丝3、随着生活水平的提高,家用电器越来越多,使用时若出现如图所示的情形,会导致连接插座的导线发热,稍不小心就会导致火灾,究其原因是()A.电路中的用电器用电时间太长B.电路中的用电器的总功率过大C.电路中的用电器过多D.电路中的用电器的总电阻过大4、当发现有人触了电,下列说法、做法正确的是()①不能直接去碰触电的人②应该赶快切断电源③可以用手直接将触电的人拉开④用干燥的木棍、竹竿等绝缘体将电线挑开,使触电的人迅速脱离电源A.①②③B.①②④C.①③④D.①②③④5、触电事故的防范最重要的是要有安全用电的意识,遵守安全用电原则。
为确保用电安全,下列做法正确的是()A.高大建筑的顶端安装避雷针B.高压线下钓鱼C.更换打泡、搬动电器前可以不断开电源开关D.保险装置、插座、导线、家用电器达到使用寿命时不需更换6、如图所示的甲、乙两个电路中,开关闭合后,输电线因电流过大而燃烧起来,甲、乙两图产生电流过大的原因是()A.甲图用电器总电阻过大B.甲图支路过多C.乙图发生了短路D.乙图灯泡断路7、对下列各图形情景,解释错误的是()A.图甲,通电后小磁针转动,说明通电导线周围存在磁场B.图乙,两个压力锅很难被拉开,因为锅外部气压远小于内部气压C.图丙,机壳没有接地,容易引起触电事故D.图丁,小孩儿下滑过程中臀部发热,是通过做功改变内能的8、关于家庭电路及安全用电,下列说法正确的是()A.电能表是测量消耗电能的仪表B.家庭电路中的各个插座是串联的C.家用电器着火,要先灭火后断电D.人触电时,保险丝会立即切断电路9、如图为居民家中某房间的电路,闭合开关S1、S2,电灯L与电热壶均正常工作在三孔插座上接入电饭煲后,电热壶突然停止工作,灯L仍正常发光,拔出电饭煲的插头,用测电笔分别测试三孔插座的左右两孔,氖管均不发光,此时电路故障可能是( )A.AB间断路B.CD间断路C.插座短路D.电热壶断路10、下列关于生活用电的说法正确的是()A.我国家庭电路的正常电压是380VB.电能表必须安装在总开关之后C.高大建筑物上的避雷针必须与大地相连D.有人触电时,保险丝会立即熔断,对人身起到保护作用第Ⅱ卷(非选择题 70分)二、填空题(5小题,每小题4分,共计20分)1、在如图所示的家庭电路中,当家电维修人员在图中C处不慎触电时,漏电保护器就会检测到通过图中A、B两处的电流(填“相等”或“不相等”),从而迅速切断电路,起到保护作用.如果闭合空气开关后,用电器不能工作,用试电笔检测A、B两处时,氖管均发光,则电路中出现故障的原因可能是.2、在家庭电路中,各用电器之间应该联。
2022年教科版九年级物理下册第九章家庭用电同步练习试题(含答案及详细解析)

教科版九年级物理下册第九章家庭用电同步练习考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、下列做法中容易发生危险的是( )A.使用试电笔时手要接触笔尾金属体B.用湿布擦正亮着的台灯灯泡C.高大建筑物上安装避雷针D.发现有人触电应先断开电源2、家庭电路和安全用电知识,是现代公民生活的必备知识,下列有关图文说法正确的是()A.甲图:甲站在干燥的木桌上,乙站在地上,则甲、乙都会触电B.乙图:图中的家庭电路元件的连接顺序是正确的C.丙图:手握紧试电笔的金属杆,接触接火线的插孔,氖管才发光D.丁图:当人触电时,应及时切断电源或用干木棒挑开电源线3、当发现有人触了电,下列说法、做法正确的是()①不能直接去碰触电的人②应该赶快切断电源③可以用手直接将触电的人拉开④用干燥的木棍、竹竿等绝缘体将电线挑开,使触电的人迅速脱离电源A.①②③B.①②④C.①③④D.①②③④4、在全国中小学安全教育平台中,安全用电常识是其中一项重要的教育内容。
下列做法符合安全用电要求的是()A.家中多个大功率用电器可以在同一插线板上同时使用B.保险装置、插座、导线等达到使用寿命应及时更换C.使用试电笔时,手不要接触笔尾金属体,以免触电D.家用电器起火时,应立即用水扑灭5、关于家庭电路和安全用电,下列说法中错误的是()A.家庭电路中空气开关跳闸了,说明可能发生了短路现象B.有金属外壳的家用电器,为了防止触电,金属外壳需要接地线C.若有人站在干木凳上不慎同时触碰到零线和火线,漏电保护器不会自动切断电路D.试电笔在使用时,不能让手接触到试电笔的金属部分,否则会发生触电事故6、关于家庭电路,下列说法中正确的是()A.电灯的开关短路会造成电路中电流过大,保险丝熔断B.开关要接在电灯和火线之间C.使用试电笔时,手不能接触笔尾金属体D.保险装置、插座、家用电器等达到使用寿命后,若没有损坏还可以继续使用7、下列对一些生活现象的解释错误的是()A.在夏天,打足气的自行车放在阳光下曝晒,车胎极易爆裂,原因是气体温度升高,分子无规则热运动加剧,气体压强增大B.在高铁站的站台上候车时,不能越过安全黄线,原因是流体流速越大的地方,压强越大C.大功率家用电器的电源线使用三脚插头,是因为其中稍长些的插脚把用电器的外壳与大地相连接,保证在使用时更安全。
精品试题教科版九年级物理下册第九章家庭用电定向练习试卷(含答案详解)

教科版九年级物理下册第九章家庭用电定向练习考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、下列说法正确的是()A.在气体中,流速越大的位置压强越大B.跳远运动员起跳前要助跑是为了增大惯性C.导体在磁场中运动时一定会产生感应电流D.家庭电路发生火灾时,要先切断电源,不能直接泼水灭火2、如图所示,小雨同学在学了有关家庭电路的知识后安装了四盏电灯,你认为其中正确的是()A.B.C.D.3、今年小科家造了新房,电工师傅安装完成家庭电路,部分线路如图。
检测时,首先只闭合开关S,发现灯不亮,她用测电笔插进插座的两孔,氖管均发光。
造成这一现象的原因可能是()A.插座发生短路B.进户的火线断路C.ab间断路D.cd间断路4、如图为居民家中某房间的电路,闭合开关S1、S2,电灯L与电热壶均正常工作在三孔插座上接入电饭煲后,电热壶突然停止工作,灯L仍正常发光,拔出电饭煲的插头,用测电笔分别测试三孔插座的左右两孔,氖管均不发光,此时电路故障可能是( )A.AB间断路B.CD间断路C.插座短路D.电热壶断路5、下列四种家庭电路的连接方案正确的是( )A.B.C.D.6、关于家庭电路和安全用电,下列说法中正确的是()A.空气开关跳闸,一定是有用电器发生短路故障B.使用试电笔时手要接触笔尾金属体C.有人发生触电时,应马上用手把人拖开,再施救D.户外游玩时,如遇雷雨天气,可在大树下避雨7、在全国中小学安全教育平台上,安全用电常识是其中一项重要的教育内容。
难点详解教科版九年级物理下册第九章家庭用电综合练习试题(含答案解析)

教科版九年级物理下册第九章家庭用电综合练习考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、关于家庭电路,下列说法正确的是()A.洗衣机、电冰箱等带金属外壳的用电器要用三孔插座B.电能表测量的是家用电器的总功率C.进户线后,依次安装的是总开关、电能表、保险丝等D.空气开关自动断开,一定是某处出现了短路2、如图是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是()A.保险盒接法错误,保险盒应该安装在火线上B.二孔插座接法错误,其左端导线应该接在零线上C.开关和灯泡接法正确,开关接在零线上符合安全用电原则D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上3、每年3月最后一周的星期一为全国中小学生“安全教育日”。
关于安全用电的说法,正确的是()A.对人体的安全电压为36VB.有金属外壳的用电器一般使用两脚插头C.可用铜丝代替保险丝接入家庭电路中D.发现有人触电应立即切断电源4、下列四种家庭电路的连接方案正确的是( )A.B.C.D.5、如图所示,下列四幅图中,解释合理的是()A.甲图冰箱的金属外壳不接地冰箱将无法工作B.乙图头发越梳越蓬松,这是因为摩擦使头发带上异种电荷而互相排斥C.丙图电动机应用了磁场对电流的作用D.丁图手摇式发电机是利用电磁感应现象制成的6、随着生活水平的不断提高,用电设备的使用越来越多,消除用电安全隐患,人人有责.关于安全用电,下列做法中正确的是()A.在电线上晾衣服B.同时使用多个大功率用电器C.电冰箱的外壳接地D.导线破损仍继续使用7、如图所示为某家庭厨房的部分电路,电灯和电热器都在正常工作。
2021-2022学年教科版九年级物理下册第九章家庭用电专题练习练习题(含详解)

教科版九年级物理下册第九章家庭用电专题练习考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、下列关于家庭电路的说法正确的是()A.用电器的金属外壳没有必要接地B.发现有人触电时,首先要将人拉开C.使用测电笔时,手不要接触笔尾金属体,以免触电D.从进户开始要按“电能表→总开关→保险装置”的顺次安装2、判断下列物理量的估测正确的是().A.中学生正常体温约为37 ℃.B.对人体的安全电压为36V.C.人感觉舒适的环境温度约为37 ℃.D.洗澡淋浴时水温约为80 ℃.3、如图所示的各种情况,人体不会触电的是()A.B.C.D.4、家庭电路的电压值远远超过了安全值,为了确保用电安全,下列做法不可行的有()A.不接触低压带电体,不靠近高压带电体B.更换灯泡、搬动电器不需断开电源开关C.不弄湿用电器,不损坏绝缘层D.保险装置、导线、插座等达到使用寿命需及时更换5、关于家庭电路与安全用电,下列说法中正确的是( )A.电灯的控制开关可以安装在零线上B.家用电器的金属外壳接地C.使用测电笔辨别火线时,手接触笔尖金属体D.发现有人触电后,立即用手把触电人拉离电线6、下列有关安全用电的说法正确的是( )A.微波炉可以通过双孔插座接入家庭电路B.在高压线附近放风筝C.使用试电笔时接触笔尾金属体D.教室总开关跳闸,一定是电路出现了短路7、下列图中不符合安全用电原则的是()A.使用验电笔时,手应接触笔后端的金属部分B.人应远离断线后落地的高压线C.电灯的开关应接在零线上D.不用湿布擦拭正在工作的电灯8、关于家庭电路和安全用电的说法中,正确的是()A.家庭电路中的空气开关,可以安装在任意位置B.家庭电路中同时工作的用电器的多少,完全由用户自己决定C.防范触电事故最重要的是要有安全用电的意识,遵守安全用电的原则D.正确使用试电笔测火线时,没有电流通过人体保证了人的安全9、下列做法中,符合安全用电规范的是()A.控制电灯的开关应接在零线上B.家庭电路中可用细铜丝代替熔丝C.家用电器金属外壳不要接地D.使用测电笔时,手要接触笔尾的金属电极10、如图为居民家中某房间的电路,闭合开关S1、S2,电灯L与电热壶均正常工作在三孔插座上接入电饭煲后,电热壶突然停止工作,灯L仍正常发光,拔出电饭煲的插头,用测电笔分别测试三孔插座的左右两孔,氖管均不发光,此时电路故障可能是( )A.AB间断路B.CD间断路C.插座短路D.电热壶断路第Ⅱ卷(非选择题 70分)二、填空题(5小题,每小题4分,共计20分)1、家庭电路中电灯、电视、电风扇的连接方式是(填“串联”或“并联”);带有金属外壳的电水壶用三脚插头,是为了使用时让金属外壳与相连;家庭电路中电流过大时,空气开关自动切断电路,俗称跳闸,产生跳闸的原因可能是。
九年级物理下册 第9章 家庭用电单元综合测试含解析 试题

第9章家庭用电单元测试制卷人:歐陽文化、歐陽理複;制卷時間:二O二二年二月七日【满分是:100分时间是:45分钟】一、选择〔每一小题只有一个选项符合题目要求,一共15小题,每一小题3分,本大题一一共45分〕1.〔2021 〕如图是家庭电路正常工作的一局部。
以下说法中正确的选项是〔〕A.导线B与大地之间的电压为220VB.保险丝能在有人触电时自动切断电路C.电冰箱的插头插入三孔插座时,能使电冰箱的金属外壳接地D.闭合开关后测电笔先后插入插座的左右插孔,氖管都发光【答案】C【解析】A.由图知,保险丝安装在火线上,A是火线,B是零线,零线B与大地之间的电压为0V,故A错误;B.保险丝在电路中的作用是当电路中有过大电流通过时,保险丝发热自动熔断,切断电路,从而起到保护电路的作用,但有人触电时电路的电流不是很大,保险丝不会自动切断电路,故B错误;C.三孔插座已接地,当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地,这样能,防止金属外壳的用电器漏电发生触电事故,故C正确;D.插座的左孔接零线,右孔接火线,所以测电笔插入插座的左氖管不发光,插入插座的右插孔氖管发光,故D错误。
应选:C。
2.(2021 )以下数据中最符合实际的是〔〕A.一节新干电池的电压为 B.人体的正常体温为39℃C.光在真空中的传播速度为340m/s D.对人体的平安电压为不高于220V【答案】【解析】A.一节新干电池的电压是,故A符合题意;B.人体的正常体温约为37℃,故B不合题意;C.光在真空中的传播速度为3×108m/s,故C不合题意;D.对人体的平安电压为不高于36V,故D不合题意。
应选:A。
3.〔2021〕在如下图的家庭电路中,先闭合开关S1,让电炉正常工作,然后依次闭合灯泡开关,那么〔〕A. 接入电路的总电阻变大B. 火线和零线中的电流变大C. 通过各用电器的电流一定相等D. 电炉的功率比灯泡的功率大,所以它两端的电压更高【答案】B【解析】由电路图知道,先闭合开关S1,让电炉正常工作,然后依次闭合灯泡开关,相当于增加电阻的横截面积,而横截面积越大,电阻越小,即接入电路的总电阻变小,故A错误;由于依次闭合灯泡开关,总电阻减小,由欧姆定律UIR知道,在电压一定时,电流变大,故B正确;由电路图知道,各用电器并联,用电器两端的电压相等,由PIU知道,各用电器电功率不相等,所以,电流也不相等,故CD错误。
2022年教科版九年级物理下册第九章家庭用电章节练习试卷(含答案详解)

教科版九年级物理下册第九章家庭用电章节练习考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、芸芸的妈妈从市场上买了一支廉价台灯,装上“220V 25W”的灯泡后,将插头插入家庭电路的插座后,室内电灯立刻全都熄灭,原因可能是( )A.灯泡的灯丝断了B.插头与插座接触不良C.台灯的灯座内断路D.台灯的插头内短路2、以下关于安全用电的说法,正确的是()A.不允许用铁丝或铜丝代替保险丝B.使用测电笔时,手不能接触笔上任何金属C.保险丝熔断了,一定是电路中发生了短路D.在家庭电路中,同时工作的用电器越多,总电阻越大3、如图是某家庭电路的一部分,下列说法正确的是()A.当开关闭合时,若灯泡短路,用试电笔测试B点氖管会发光B.若台灯的插头插入插座,闭合台灯的开关时,其他支路上的灯泡立即熄灭,这是插头短路的原因C.若在图中甲、乙两处分别装上电灯或开关,甲处应装电灯,乙处应装开关D.断开开关S后,用试电笔测试B点氖管不发光4、关于电现象,下列说法正确的是()A.用毛皮摩擦过的橡胶棒去接触验电器的金属球,金属箔张开,金属箔张开的过程中电流方向从上向下B.闭合开关增大电流时,水平放置的导线棒切割磁感线运动速度减小C.要使电路闭合开关后能够正常工作,灯均能发光,甲、乙两表为电流表,丙表为电压表D.正确使用试电笔接触火线时,氖光发光,电流流过试电笔,经过人体、经过大地流到零线5、如果发现有人触电,在不能立即切断电源的情况下,可以用一些物品使触电者脱离带电体。
最新试题教科版九年级物理下册第九章家庭用电章节训练练习题(含详解)

教科版九年级物理下册第九章家庭用电章节训练考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、关于安全用电,以下观点正确的是()A.一旦人发生触电,应先马上切断电源再进行抢救B.对于高压设备,人只要不接触就不会触电C.空气开关跳闸后,应立即还原恢复供电D.可以用湿手将插头插在插座上2、关于电路的知识,下列说法正确的是()A.两灯同时亮同时灭,它们一定是串联B.电路由电源、用电器、开关和导线组成C.负电荷定向移动的方向为电流方向D.空气开关跳闸一定是短路引起的3、下列做法中,符合安全用电规范的是()A.控制电灯的开关应接在零线上B.家庭电路中可用细铜丝代替熔丝C.家用电器金属外壳不要接地D.使用测电笔时,手要接触笔尾的金属电极4、如图所示,闭合开关S,发现灯L不亮。
用测电笔接触M点时氖管发光,而接触N、Q点时氖管均不发光,若仅有一处发生断路,则该处可能是()A.熔丝处B.P、M间某处C.M、N间某处D.N、Q间某处5、当发现有人触了电,下列说法、做法正确的是()①不能直接去碰触电的人②应该赶快切断电源③可以用手直接将触电的人拉开④用干燥的木棍、竹竿等绝缘体将电线挑开,使触电的人迅速脱离电源A.①②③B.①②④C.①③④D.①②③④6、关于家庭电路和安全用电,下列说法正确的是()A.发现有人触电,应当先救人后断电B.家庭电路中的保险丝熔断,一定是发生了短路C.保险丝熔断后,更换上新的保险丝就可以恢复供电D.发现家用电器或电线着火时,必须先切断电源后再救火7、家庭电路中的空气开关是一种过度保护装置,下列会造成其自动跳闸的是()A.开关中的两个线头相碰B.插头和插座接触不良C.灯泡灯丝断了D.双孔插座中的两个线头相碰8、某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器或开关。
2022年教科版九年级物理下册第九章家庭用电专题练习试题(精选)

教科版九年级物理下册第九章家庭用电专题练习考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、以下关于物理器材使用说法中错误的是()A.测量铅笔的长度可以选用毫米刻度尺B.温度计的玻璃泡应全部浸入被测液体C.使用测电笔时要用手接触笔尾金属体D.弹簧测力计要先在竖直方向上调零后再测量力的大小2、下列做法符合安全用电原则的是()A.用湿手触碰开关B.家用电器失火时,应先断电后灭火C.用正在充电的手机通电话D.用电器电线绝缘层破损了仍继续使用3、下列对一些生活现象的解释错误的是()A.在夏天,打足气的自行车放在阳光下曝晒,车胎极易爆裂,原因是气体温度升高,分子无规则热运动加剧,气体压强增大B.在高铁站的站台上候车时,不能越过安全黄线,原因是流体流速越大的地方,压强越大C.大功率家用电器的电源线使用三脚插头,是因为其中稍长些的插脚把用电器的外壳与大地相连接,保证在使用时更安全。
D.在室外遇到打雷闪电时,不能在树底下躲避,是因为潮湿的空气和树木变成了导体,容易发生高压触电4、关于家庭电路与安全用电,下列说法正确的是()A.输电进户后,首先应接总开关,然后接电能表和保险装置B.用试电笔辨别火线与零线时,手不能接触试电笔尾部金属体C.家庭电路中空气开关跳闸,可能是由于用电器过多引起的D.增加大功率的用电器时,只需换上足够粗的保险丝即可5、关于家庭电路与安全用电的基本常识,下列说法中正确的是()A.控制用电器的开关一定要接在火线上B.熔丝熔断后,可用钢丝替代保险丝C.把用电器的三脚插头改为两脚插头接在两孔插座上使用D.使用测电笔时,手指不能触碰测电笔上金属笔尾6、如图所示是某家庭电路,闭合开关S1、S2,L1灯发光,L2灯不发光。
2022年教科版九年级物理下册第九章家庭用电专项练习试题(含详细解析)

教科版九年级物理下册第九章家庭用电专项练习考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、纯电动汽车环保节能。
如图所示是电动汽车的充电桩,下列有关说法符合安全用电要求的是()A.安装充电桩时,可以不连接地线B.有充电桩起火,应迅速浇水扑灭C.电线破损时,只要稍加注意便可安全使用D.每个充电桩都要安装保险装置2、下列做法中容易发生危险的是( )A.使用试电笔时手要接触笔尾金属体B.用湿布擦正亮着的台灯灯泡C.高大建筑物上安装避雷针D.发现有人触电应先断开电源3、家庭电路和安全用电知识,是现代公民生活的必备知识,下列有关图文说法正确的是()A.甲图:甲站在干燥的木桌上,乙站在地上,则甲、乙都会触电B.乙图:图中的家庭电路元件的连接顺序是正确的C.丙图:手握紧试电笔的金属杆,接触接火线的插孔,氖管才发光D.丁图:当人触电时,应及时切断电源或用干木棒挑开电源线4、关于家庭电路与安全用电,下列说法中正确的是( )A.电灯的控制开关可以安装在零线上B.家用电器的金属外壳接地C.使用测电笔辨别火线时,手接触笔尖金属体D.发现有人触电后,立即用手把触电人拉离电线5、下列图中不符合安全用电原则的是()A.使用验电笔时,手应接触笔后端的金属部分B.人应远离断线后落地的高压线C.电灯的开关应接在零线上D.不用湿布擦拭正在工作的电灯6、关于家庭电路和安全用电,下列说法正确的是()A.家庭电路中,各种用电器都是串联的B.空气开关跳闸后,只需重新闭合即可C.使用验电笔时,手不要接触笔尾金属体D.家用电器的金属外壳要接地,防止触电7、关于电路的知识,下列说法正确的是()A.两灯同时亮同时灭,它们一定是串联B.电路由电源、用电器、开关和导线组成C.负电荷定向移动的方向为电流方向D.空气开关跳闸一定是短路引起的8、志愿者小亮经常为社区老人家里更换灯泡,如图所示,下列操作流程符合安全用电原则的是()A.站上木凳→更换灯泡→切断电源→通电测试B.切断电源→站上木凳→更换灯泡→通电测试C.更换灯泡→切断电源→摘下灯罩→通电测试D.摘下灯罩→切断电源→更换灯泡→通电测试9、下面是人们在日常生活中用电的几种做法,其中正确的是()A.保险丝烧断了,用铜丝代替保险丝继续使用B.用电器的金属外壳未接地C.家庭电路中,控制电灯的开关接在火线和电灯之间D.多个大功率用电器共用一个插座同时使用10、关于家庭电路和安全用电,下列说法正确的是()A.家庭电路中空气开关跳闸,一定是发生了短路B.电冰箱既可以使用三脚插头,也可以使用两脚插头C.电器设备起火可用水直接扑灭D.高压电线断开坠地时,即使不接触该电线也可能会触电第Ⅱ卷(非选择题 70分)二、填空题(5小题,每小题4分,共计20分)1、人们使用两脚插头台灯时,往往会随意插入两孔插座中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
九年级物理第九章家庭用电练习题
姓名:________ 班级:________ 成绩:________
一、单选题
1 . 在研究导体的电流与导体电阻的关系时,在具体实验操作中,手和眼的合理分工应该是
A.手移动滑动变阻器的滑片,眼观电流表
B.手移动滑动变阻器的滑片,眼观电压表
C.手移动滑动变阻器的滑片,眼观电源
D.手按开关,眼观电流表
2 . 下列说法正确的是
A.对人体的安全电压是不高于36V B.保险丝应与所保护的电路并联起来
C.在家庭电路中可以用铜丝代替保险丝D.用电路的电功率可用专用的功率表来测量
3 . 电工师傅常用一只标有“220V 40W”的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。
当只闭合S、S1时L0不亮;当只闭合S、S2时,L0和L2都呈暗红色;当只闭合S、S3时,L0正常发光。
由此可以判断
A.L1所在的支路短路B.L2所在的支路断路
C.L3所在的支路短路D.各支路均完好
4 . 学习了家庭电路的知识后,小华与爸爸一起将书房电灯(L1)的开关断开,从开关内两个触点引出两根电线接在一个插座上,然后将台灯的插头插入插座,闭合台灯(L2)的开关,则
A.L1与L2均正常发光
B.L1与L2均能发光,但亮度比正常暗些
C.L1与L2均不能发光
D .L1与L2均能发光,但亮度比正常亮些 5 . 电工师傅常用一只标有“220V 40W”的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如下图所示,当只闭合S 、S1时L0不亮;当只闭合S 、S2时,L0和L2都呈暗红色;当只闭合S 、S3时,L0正常发光.由此可以判断
A .L1所在的支路短路
B .L2所在的支路正常
C .L3所在的支路短路
D .各支路均完好
6 . “安全用电,珍爱生命”是同学们日常生活中必须具备的意识。
下列有关安全用电的说法,不符合要求的是
A .电线和用电器达到使用寿命后要及时更换
B .输电线进户后,先后接总开关、电能表、保险装置
C .更换灯泡,移动电器前要先断开电源开关
D .雷雨天气不要到大树下避雨
7 . 如图是小明家的部分电路,开始时各部分工作正常.他将电饭煲的插头插入三孔插座后,正烧水的电热壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热壶仍不能工作,把试电笔分别插入插座的左、右孔,氖管均发光.若电路中只有一处故障,则
A .电热壶所在电路的
B 、
C 间断路 B .电热壶所在电路的B 、
C 间断路
C .电路的C 、
D 间
导线断路 D .电路的A 、B 间导线断路
8 . 下列做法中,符合安全用电要求的是( )
A.雷雨天气躲在大树底下避雨
B.发现有人触电时,立即用手把人拉开
C.开关安装在电灯和零线之间
D.使用测电笔时,手要与笔尾金属体接触
9 . 如图,是加油站里常见的“静电释放器”司机或工人提油枪加油前,必须用手触摸金属球清除身体上的静电。
下列说法中正确的是
A.人体带的电荷是人体与衣服摩擦过程中创造出来的。
B.“除电”时,人体、金属球、大地连通
C.若人体带有负电“除电”时,电流方向是从金属球流向大地
D.“静电”消除后,人体的正负荷载全部消失
10 . 酒精测试仪可检测机动车驾驶员是否酒后驾车,如图是它的原理图.图中酒精气体传感器的电阻随酒精气体浓度的增大而减小,R0为定值电阻.如果测试时电压表示数越大,表明()
A.测试到的酒精气体浓度越大B.传感器的电阻越大
C.测试到的酒精气体浓度越小D.通过传感器的电流越小
11 . 如图电水壶接电线路示意图,下列说法正确的是
A.相线L和中性线N之间电压为380V
B.熔断器接入相线和接入中性线对控制电路通断效果是相同的
C.没有保护接地线,电水壶就不能工作
D.电水壶与其他家用电器串联接入电路
12 . 下列关于量杯刻度线画法正确的是
A.B.
C.D.
二、填空题
13 . 3月27日,上海市政府参加了世界自然基金会发起的“地球一小时”熄灯活动。
一盏功率为100瓦的灯,通过的电流大约为________安;熄灯一小时,可以节电________度。
若电路中10秒内通过导体横截面的电荷量为5库,则通过导体的电流为________安。
14 . 有许多重大火灾都是因用电线路连接处接触不良所造成的.当线路连接处接触不良时,该处的电阻将_____(选填“减小”、“增大”或“不变”),在该接触处就会局部过热引起升温,接触处的电阻又将随着温度的升高而_____(选填“减小”、“增大”或“不变”),从而形成电热的逐步积累和恶性循环,以致引发火灾;电炉丝与导线串联接到电路里,通电后电炉丝热得发红,而与之相连的导线却不怎么热,造成上述现象的主要原因是_____.
15 . 电压就是使电路中有________的条件,电源的作用就是________;
16 . 对人体的安全电压为________.计算器中的电流很小,大约100μA,也就是____
A.收音机接收到某电台电磁波的频率是100MHz,则其波长为______ m.
17 . 我国家庭照明电路的电压为_____V;某照明灯额定电压是36V,正常发光时灯丝电阻为24Ω,则照明灯的额定电流是_____A.
18 . 大量事实表明,不高于36V的电压才是安全电压.当因出汗或其他因素导致双手潮湿时,人若接触较高的电压,发生危险的可能性 ________(选填“变大”或“变小”),这是因为此时人的电阻明显 ________(选填“变大”或“变小”).如图所示,是某商店出售的一套电源插座和插头,请你从安全用电的角度说明,该电器
产品不符合安全用电规则的地方是 ________
19 . 小明想在家里安装一盏照明灯,他设计的电路如图所示。
图中虚线框A和B两个位置应该接开关和电灯,那么开关应接在_____(填写“A”或“B”)处。
小明请电工师傅正确安装完毕,闭合开关,电灯不亮。
电工师傅用试电笔分别测试电灯两接线处和插座的两孔时,试电笔的氖管都发光,则可能是电路的_____段发生_____(选填“断路”或“短路”)故障,站在地上的人用于直接接触f点时,他_____(选填“会”或“不会”)触电。
20 . 测电笔:在使用测电笔时,手应接触金属体________,金属体________去接触被测导线,如氖管发光,则为________线;氖管不发光,则为________线.
21 . 在家庭电路中,用电器之间是_____(选填“串联”或“并联”)的;对人体而言,不高于_____V的电压为安全电压;如图甲所示的两种使用测电笔的方法,正确的是_____;如图乙所示,用电水壶烧水时,若不慎有水
溅入旁边的插座里,可能会导致电路_____,使空气开关跳闸.
22 . 如图是小黄家的部分电路,开始时各部分工作正常.火线和零线间的电压值是_____.将电饭煲的插头插入三孔插座后,正在烧水的电热壶突然不能工作,但电灯仍正常发光.拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均能发光.则故障是下列选项中的________.
A.电热壶所在电路的BD两点间断路
B.电路的CD两点间导线断路
C.插座的接地线断路
D.电路的AB两点间导线断路
三、综合题
23 . 小华家的部分家庭电路如图甲所示,其中电能表表盘如图乙所示,小华想测出图中电灯的电功率:
(1)测量时除电能表外,还需要使用的测量工具是____;
(2)小华断开其它的所有用电器,只让这盏电灯工作,测得电能表转盘转10圈所用的时间是2min,则这盏灯的电功率是____W.
24 . (2011宁夏)生活中安全用电十分重要,下表是网络上提供的一组人体电阻测量值.
干燥时沾水潮湿时
测量项目
电阻电阻电流
手与脚之间3kΩ1kΩ
警示语:
手与塑料鞋之间600kΩ5kΩ
(1)潮湿时,若在手与脚、手与塑料鞋底之间加220V电压,请算出电流值填在表中空格处;
(2)如果通过人体的安全电流不大于25mA,请你为图示的做法配上警示语.。
