分布式发电系统与微电网技术

分布式发电系统与微电网技术随着能源需求的不断增长以及对可再生能源的关注度日益提高，分布式发电系统与微电网技术成为电子与电气工程领域的研究热点。

本文将从技术原理、应用场景和未来发展方向三个方面探讨这一主题。

一、技术原理分布式发电系统是指将发电设备分布在用户侧，通过小型化的发电装置进行电能的生产。

而微电网技术则是将分布式发电系统与传统电网相连接，形成一个小型的电力系统。

这两种技术的核心在于能源的分散和可再生能源的利用。

分布式发电系统通过利用太阳能、风能、水能等可再生能源进行发电，将电能直接供给用户。

这种分布式的发电方式能够减少能量传输过程中的能量损失，提高能源利用效率。

同时，分布式发电系统还可以通过能量存储装置将多余的电能储存起来，以备不时之需。

微电网技术则是将分布式发电系统与传统电网相连接，形成一个小型的电力系统。

通过智能电网管理系统，微电网可以实现对能源的有效调度和优化控制。

当传统电网出现故障或停电时，微电网可以独立运行，为用户提供可靠的电力供应。

二、应用场景分布式发电系统与微电网技术在许多领域都有广泛的应用。

首先，在偏远地区或无电区域，分布式发电系统可以为当地居民提供可靠的电力供应，改善生活条件。

其次，在工业和商业领域，分布式发电系统可以降低能源成本，提高能源利用效率。

此外，分布式发电系统还可以应用于农业温室、城市照明和交通系统等领域。

微电网技术在城市和社区中的应用也日益增多。

通过将分布式发电系统与传统电网相连接，微电网可以实现对能源的灵活调度。

在城市中，微电网可以实现对电动车充电桩的管理和优化，提高能源的利用效率。

在社区中，微电网可以实现对居民家庭能源的管理和监控，促进能源的节约和环保。

三、未来发展方向分布式发电系统与微电网技术在未来的发展中还有许多挑战和机遇。

首先，需要进一步提高可再生能源的利用效率和稳定性，以满足不同场景下的能源需求。

其次，需要加强对分布式发电系统和微电网的智能化管理和控制，以实现对能源的优化调度。

电气设备微逆深度2：为什么微逆渗透率会提升？竞争壁垒是什么？

证券研究报告作者：行业评级：行业报告| 强于大市维持2022年06月29日（评级）分析师孙潇雅SAC 执业证书编号：S1110520080009行业专题研究摘要☐本篇报告主要回答市场关心的两个问题：微逆的渗透率与市场空间测算、微逆企业间的差异性与行业壁垒，核心结论为微型逆变器行业空间受益于安全性、经济性、组件级运维三大优势，正处于高增长阶段（2020-2025年CAGR有望在44%+），而国内企业短期凭一拖四等产品错位竞争拓展市场，长期优化一拖一产品直接与Enphase进行竞争，同时在拉美等地区国内企业已经占据优势，未来国内头部微型逆变器企业或可享受微逆赛道高增速+自身市占率提升的增长。

☐1、微逆渗透率为什么会提升？如何看未来增长空间？（1）产品特点：为提升发电量而开发，单瓦价格较高；属于MLPE系列产品之一，但功能多于关断器、优化器。

（2）渗透率提升：①安全性：欧美已有低压快速关断要求，国内逐步转型；②经济性：20kW以下初投成本低于组串+优化，3kW以下低于组串+关断；若发电增益在10、15%，则微逆在10、20kW以下IRR高于组串；③组件级运维：户用可单人安全便捷运维，工商业可带来1pct的IRR提升。

（3）市场空间：我们测算2020年分布式装机占比33%，微逆渗透率8%（对应需求3.4GW），单价2.1元/W（主要是一拖一），市场规模72亿，随分布式装机占比提升（假设25年47%）+微逆渗透率提升（假设25年24%），单价年降20%至0.7元/W（为加速推广，主要产品变为经济性更好的一拖四），则2025年微逆行业市场规模将达452亿元，5年CAGR=44%（行业2020-2025年装机增速CAGR=33%），其中美国（假设微逆在分布式渗透率55%）、欧洲（假设渗透率40%）、中国（假设渗透率15%）、巴西（假设渗透率25%）、澳洲（假设渗透率25%）分别占40、29、14、6、4%。

☐2、公司对比&行业壁垒（1）公司对比：①市占率：Enphase一家超70%，禾迈、昱能、德业分别4、4、1%，提升空间巨大；②产品：Enphase多年优化一拖一产品，国内企业先凭一拖四等产品错位竞争拓展市场，再逐步优化一拖一产品；③盈利：国产供应链体系+更低人力成本使国内企业净利率大幅领先Enphase；④渠道：Enphase、昱能渠道类型和数量丰富，各企业均有自身核心客户；昱能、禾迈销售地区分散，Enphase和德业分别集中在美国和巴西市场，禾迈、德业主打经销商和安装商类大客户（2）行业壁垒：①能力：微逆的进入门槛较组串式更高（拓扑结构较组串更复杂且差异性大+质保期限起步10年&高端市场长达25年+只换不修客户分散因此售后成本高）；②意愿：组串式企业抢夺微逆份额的意愿不强（可以做关断器、优化器，纯增量）；③时间：其他企业即使开发出微逆产品，其影响也要多年（≥3）后才能体现。

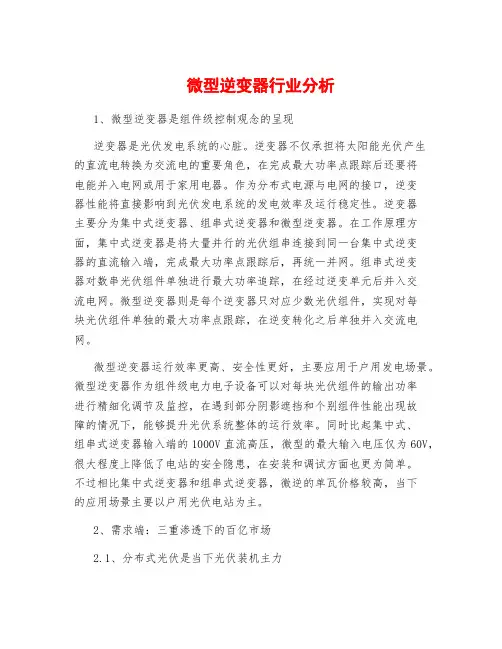

微型逆变器行业分析

微型逆变器行业分析1、微型逆变器是组件级控制观念的呈现逆变器是光伏发电系统的心脏。

逆变器不仅承担将太阳能光伏产生的直流电转换为交流电的重要角色，在完成最大功率点跟踪后还要将电能并入电网或用于家用电器。

作为分布式电源与电网的接口，逆变器性能将直接影响到光伏发电系统的发电效率及运行稳定性。

逆变器主要分为集中式逆变器、组串式逆变器和微型逆变器。

在工作原理方面，集中式逆变器是将大量并行的光伏组串连接到同一台集中式逆变器的直流输入端，完成最大功率点跟踪后，再统一并网。

组串式逆变器对数串光伏组件单独进行最大功率追踪，在经过逆变单元后并入交流电网。

微型逆变器则是每个逆变器只对应少数光伏组件，实现对每块光伏组件单独的最大功率点跟踪，在逆变转化之后单独并入交流电网。

微型逆变器运行效率更高、安全性更好，主要应用于户用发电场景。

微型逆变器作为组件级电力电子设备可以对每块光伏组件的输出功率进行精细化调节及监控，在遇到部分阴影遮挡和个别组件性能出现故障的情况下，能够提升光伏系统整体的运行效率。

同时比起集中式、组串式逆变器输入端的1000V直流高压，微型的最大输入电压仅为60V，很大程度上降低了电站的安全隐患，在安装和调试方面也更为简单。

不过相比集中式逆变器和组串式逆变器，微逆的单瓦价格较高，当下的应用场景主要以户用光伏电站为主。

2、需求端：三重渗透下的百亿市场2.1、分布式光伏是当下光伏装机主力2.1.1、能源绿色革命，光伏责无旁贷作为清洁能源的太阳能在电力装机结构中的渗透率正在提升。

其主要原因在于（1）加快以光伏为代表的新能源建设已经日益成为全球主要经济体的政策共识；（2）近年来全球通胀导致的大宗商品价格高企使得太阳能作为一种能源具备了相当的经济性。

因此我们推断光伏在未来将进一步提升其在全球电力结构中的占比。

2.1.2、组件价格高企，分布式渐成光伏装机主力光伏装机需求高企，组件价格飙升。

在全球光伏装机需求持续高增下，产业链上游原材料多晶硅料价格出现了剧烈的上涨，从而带动组件价格出现了飙升。

分布式计算中的容错与恢复机制(二)

分布式计算中的容错与恢复机制分布式计算是指将计算任务分散到多个节点上进行同时处理的一种计算模式，它可以提高计算效率和可靠性。

然而，由于网络节点的不稳定性和故障可能性，分布式计算系统中的容错与恢复机制变得至关重要。

本文将探讨分布式计算中的容错与恢复机制的实现和优化方法。

一、容错机制在分布式计算中，容错机制旨在应对节点故障或通信错误的情况，确保系统能够继续正常运行。

以下是几种常见的容错机制：1. 容错节点容错节点是指分布式计算系统中的备用节点，用于替代故障节点的角色。

这些节点通常拥有与主节点相同的计算能力和数据存储，可以实时同步主节点的状态和数据。

当主节点发生故障时，容错节点将接管其工作并恢复系统的正常运行。

2. 冗余备份冗余备份是指将数据在系统中复制多份，以确保数据的可靠性和可恢复性。

主节点和备份节点之间可以通过数据同步协议保持数据一致性。

当主节点发生故障时，备份节点可以立即接管工作，避免数据的丢失。

3. 心跳监测心跳监测是指分布式计算系统中的一种检测机制，通过周期性地向其他节点发送心跳信号以判断节点的健康状态。

如果某个节点在一定时间内没有响应心跳信号，系统会认为该节点发生故障，并采取相应的恢复措施。

二、恢复机制当分布式计算系统发生故障时，恢复机制起到了至关重要的作用，它可以帮助系统尽快恢复正常运行。

以下是几种常见的恢复机制：1. 任务重新分配当主节点发生故障时，系统需要将该节点上的任务重新分配到其他健康节点上。

这个过程需要综合考虑节点的负载情况、网络延迟和数据传输速度等因素，确保任务能够平均分配到最合适的节点上。

2. 数据重传在分布式计算系统中，数据传输是一个常见的问题。

当节点发生故障时，可能会导致数据丢失或传输错误。

因此，系统需要通过数据重传机制来确保数据的完整性和正确性。

该机制可以通过数据校验和和冗余备份来实现。

3. 部分恢复在某些情况下，由于网络不稳定或其他原因，只有部分节点发生故障，而其他节点仍然可用。

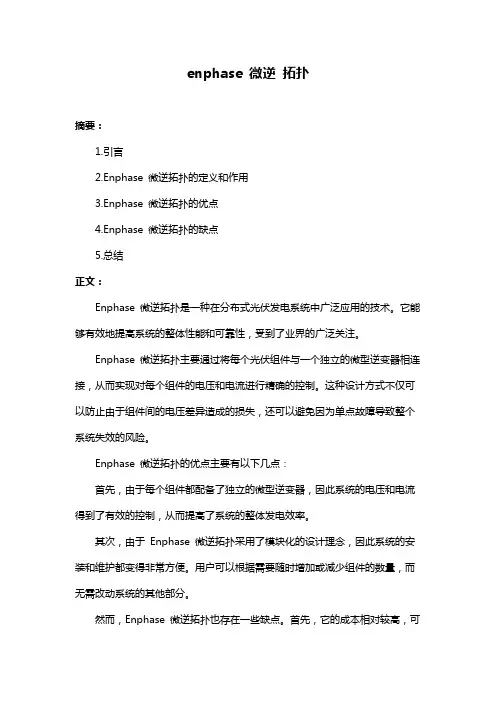

enphase 微逆拓扑

enphase 微逆拓扑
摘要：
1.引言
2.Enphase 微逆拓扑的定义和作用
3.Enphase 微逆拓扑的优点
4.Enphase 微逆拓扑的缺点
5.总结
正文：
Enphase 微逆拓扑是一种在分布式光伏发电系统中广泛应用的技术。

它能够有效地提高系统的整体性能和可靠性，受到了业界的广泛关注。

Enphase 微逆拓扑主要通过将每个光伏组件与一个独立的微型逆变器相连接，从而实现对每个组件的电压和电流进行精确的控制。

这种设计方式不仅可以防止由于组件间的电压差异造成的损失，还可以避免因为单点故障导致整个系统失效的风险。

Enphase 微逆拓扑的优点主要有以下几点：
首先，由于每个组件都配备了独立的微型逆变器，因此系统的电压和电流得到了有效的控制，从而提高了系统的整体发电效率。

其次，由于Enphase 微逆拓扑采用了模块化的设计理念，因此系统的安装和维护都变得非常方便。

用户可以根据需要随时增加或减少组件的数量，而无需改动系统的其他部分。

然而，Enphase 微逆拓扑也存在一些缺点。

首先，它的成本相对较高，可
能会限制其在一些预算紧张的项目中的应用。

其次，由于每个组件都需要一个独立的微型逆变器，因此系统的复杂性也会相对较高，可能会增加故障的风险。

总的来说，Enphase 微逆拓扑是一种非常先进的分布式光伏发电技术，它能够有效地提高系统的性能和可靠性。

微型逆变器并网发电系统方案-5KW

2) 光伏板阵列间距的计算在北半球，对应最大日照辐射接收量的平面为朝向正南，与水平面夹角度数与当地纬度相当的倾斜平面，固定安装的太阳能电池组件要据此角度倾斜安装。阵列倾角确定后，要注意南北向前后阵列间要留出合理的间距，以免前后出现阴影遮挡，前后间距为：冬至日（一年当中物体在太阳下阴影长度最长的一天）上午 9：00 到下午 3： 00，组件之间南北方向无阴影遮挡。固定方阵安装好后倾角不再调整。
5KWp 微型逆变器光伏并网发电系统方案
0
目
录
1. 方案总述 ................................................................. 2 1.1 微型逆变器并网系统优势 ............................................................................................................ 3 1.2 微型逆变器并网系统框图 ............................................................................................................ 4 1.3 系统电气框图 ................................................................................................................................ 5 2. 方案设计 ................................................................. 6 2.1 设计依据 ........................................................................................................................................ 6 2.2 光伏组件 ........................................................................................................................................ 7 2.3 光伏阵列设计 .............................................................................................................................. 10 2.4 逆变器 .......................................................................................................................................... 12 2.5 交流配电箱 .................................................................................................................................. 15 2.6 远程智能管理软件 ...................................................................................................................... 16 3. 系统主要设备清单 ........................................................ 17

微电网中分布式电源逆变器数字多环反馈控制方法

电力系统继电保护和配电系统自动化等领域的理论与应用．
东北电力大学学报
第３４卷
１微电网与分布式电源的结构与组成
１．１微电网的结构和组成
本文选择的微电网主体结构，见图１。
微电网中心控制器（ＭｉｃｒｏＧｒｉｄＣｅｎｔｒａｌＣｏｎｔｒｏｌｌｅｒ，ＭＧＣＣ）安装在中压一低压变电站，对微电网进行统
文献标识码：Ａ
中图分类号：ＴＭ７３２
很多分布式电源都需要通过电力电子接口设备与微电网相连。实现直流一交流变换的逆变器是微电网运行与控制的重要基础，逆变器控制的主要目标是控制输出电压的幅值和相角并输出一定的有功和无功功率＿】Ｊ。文献［４］、［５］主要研究微电网中逆变器的控制方法，对微电网的并网及孤岛运行方
ｒｏｓｏｕｒｃｅＣｏｎｔｒｏｌｌｅｒ，ＭＣ）从属于
ＭＣ
ＭＧＣＣ，分别控制具体的负荷和微电源；ＭＧＣＣ和ＬＣ、ＭＣ之间需要建立可靠的通信连接。本文采
波干扰。外围的功率控制器通过模拟下垂特性实现与微电网中其他分布式电源逆变器之间的协调。本文还对各个控制环节的闭环稳定性进行分析和参数设计，并通过仿真实验证明了方法的有效性。关键词：：微电网；逆变器；多环反馈控制；无差拍控制；重复控制

分布式光伏发电系统中的微逆变器技术研究

即插即用概念。光伏微逆变器在功率变换中，常采用高频变压器升压产生期望的输出交流电压，根据直流链配置可
以分为直流链、伪直流链和无直流链３种微逆变器拓扑结构。微逆变器控控制技术、输
Ａｂｓｔｒａｃｔ：Ｔｈｅｍｉｃｒｏｉｎｖｅｒｔｅｒ，ｋｎｏｗｎａｓｍｏｄｕｌｅｉｎｔｅｇｒａｔｅｄｉｎｖｅｒｔｅｒ，ｏｆｆｅｒｓ “ ｐｌｕｇａｎｄｐｌａｙ’ ’ｃｏｎｃｅｐｔａｎｄｇｒｅａｔｌｙ
（ＳｃｈｏｏｌｏｆＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｉｒｎｇ，ＴｉａｎｊｉｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙａｎｄＥｄｕｃａｔｉｏｎ，Ｔｉａｎｊｉｎ３００２２２，Ｃｈｉｎａ）
分布式光伏发电系统中的微逆变器技术研究
裴志军，ＥＭＭＡＮＵＥＬＢｕｌｕｇｕＩｓａｃｋ，王雅欣，史中海
（天津职业技术师范大学电子工程学院，天津３００２２２）
摘要：微逆变器可实现独立的光伏模组最大功率点追踪控制，极大优化并网光伏发电系统的光伏能量转换，提供
第２３卷
第１期
天
津

微逆与组串,大逆的对比

一、技术设计方案分析报告1、系统选型对比分析本项目使用光伏发电最先进的微逆变器发电技术建设，使用微逆变发电系统有成本低，安全，发电量高，容易维护，使用寿命长等诸多优点，请参见下表的各种不同发电技术的优劣势对比分析：光伏发电系统技术对比分析对比项目微逆变系统组串式及集中式逆变系统（MPPT）最大功率点追踪独立的MPPT追踪器，进行每块光伏板独立追踪，可精确追踪到功率最大输出点，1KW每天达3.5～5KWh以上。

单串单个MPPT追踪器，只能每串光伏板DC串联回路进行追踪，无法做到精确的功率最大点输出，同时每块光伏板相互产生影响。

严重影响发电的正常运行。

热斑效应微逆变系统采用独立的光伏板电压进行逆变输出，只有单板内部的极微小热斑（光伏板内部串联）热斑问题得到了良好的解决。

每一串联DC电流回路连接逆变器，因为电流都通过串联回路中所有光伏板，一旦其中有一块或多块光伏板阳光受到遮档或时间长而堆积灰尘时，光伏板内部晶片形成一个等效电阻，电流则对此产生强大的冲击而形成热斑。

无法正常输出。

使用寿命微逆系统的独立连接输出，没有任何的外加因素对光伏板产影响，光伏板的寿命真正能达到使用25年。

热斑效应引起的电流冲击问题，对光伏板的使用寿命产生严重影响，电流不同程度地损坏光伏板内的光电结，一般5年左右光伏结就已损坏相当严重，也就是寿命差不多到了终点了。

安全问题独立的光伏板电压输出连接微逆变器，电压在安全的范围内进行升压逆变，不存在任何的安全问题。

以5KW的组串逆变器为例，单块250W光伏板的开路电压为36VDC，每串的光伏板为20块，DC电压为720VDC连接到逆变器，分析为：1、工作电压太高;受到热斑时电流太大容易起火;2、光伏板生产采用普通接头及接线盒（不是高压器件）安装简易式安装，不需要高级的专业光伏安装工程师就可以进行安装，使用方便输入电压高，接线不当会产生危险，安装电路复杂，需要专业的光伏安装工程师进行安装。

维护微逆变系统采用的是多点分布式安装，如果其中有逆变器损坏需要维修时不必对光伏发电停产，只需要把微逆变器拆除下来维修或更换就可以了，对发电没有影响。

分布式光伏电站实用典型案例分享

分布式光伏电站实用典型案例分享近几年，政府陆续出台了多项政策，分布式光伏发电技术正日趋成熟。

各级地方政府也随之颁布了相关推动政策，有效地激发了企业和居民用户投资安装太阳能发电应用的积极性。

目前仅上海市松江区居民就已有60多户安装了光伏发电系统，对于光伏产业企业来说，前景一片光明。

经过这段时间的推广应用，我们坚信：能源革命就在你我身边！同时，我们也常常在考虑，如何与政府提出的遮阳节能、建筑节能相关节能配套措施以及合理利用资源这几个问题相互有机的结合，这将是我们推广太阳能光伏发电和应用所思考的方向。

本文将分享几个分布式发电系统的典型案例，供大家分享，希望打开大家更宽广的思路。

一、玻璃阳光房屋顶的光伏发电系统在我们的周边，玻璃阳光房和玻璃阳光棚较为普遍，阳光房在冬季给我们带来温暖并提供采光，但是夏季炎炎也给我们带来了很多烦恼，所以到了夏季考虑到遮阳问题，许多用户也加装了遮阳系统，外遮阳效果很好，采用内遮阳收效甚微。

6月份，我们提出“安装太阳能光伏发电和遮阳降温”的思路给上海耀江玻璃厂的200㎡的玻璃大棚安装了30KW光伏发电系统，每天平均发电量110KWh，安装改造后也大大地改善了车间的温度。

同时为了保证车间的采光，留有15%的采光面积，整体效果明显。

佘山居民经某家中有二个阳光房，阳光房内设施陈旧，如同饱经风霜一般，夏季的闷热给经老先生也常常带来烦恼……今年7月我们给他安装了4.5KW的发电系统，同时给他家的屋顶窗留有15%左右的采光，保证光晒和冬季的光照，以下是我们给他家安装前后的对比图：对于阳光房的充分利用，我们在设计建站时，需考虑以下几点：屋顶必须满足载重能力；设计的安装支架尽量用轻型结构，例如用铝材料，同时也让结构更加坚固，安装角度一般不易太大，以避免抗风压力的风险。

为了提高效率，防止太阳光射度的不同而影响系统的整体发电效率，尽量采用微逆系统。

阳光房的光伏组件面积占整个可安装面积的80-90%左右，要留作采光用。

微逆+交流耦合

微逆+交流耦合
摘要：
1.微逆和交流耦合的概述
2.微逆的工作原理
3.交流耦合的应用领域
4.微逆和交流耦合的优缺点
5.我国在微逆和交流耦合技术方面的发展
正文：
一、微逆和交流耦合的概述
微逆和交流耦合是两种电力电子技术，它们在现代电力系统中具有广泛的应用。

微逆即微型逆变器，是一种将直流电转换为交流电的设备，通常用于分布式能源系统和智能家居等领域。

交流耦合则是指在交流电路中，通过电容器或电感器将两个交流电路进行耦合，从而实现电力的传输和控制。

二、微逆的工作原理
微逆的工作原理是通过将直流电转换为交流电，实现对电力的控制和传输。

其核心部分是逆变器，逆变器通过将直流电转换为交流电，使得电力可以被用于各种交流电路。

微逆的特点是体积小、效率高、响应速度快，因此在分布式能源系统和智能家居等领域有着广泛的应用。

三、交流耦合的应用领域
交流耦合在电力系统中的应用领域非常广泛，包括但不限于以下几个领域：电力传输、工业控制、通信系统、家用电器等。

通过交流耦合，可以实现
电力的远程控制和传输，提高电力系统的效率和稳定性。

四、微逆和交流耦合的优缺点
微逆和交流耦合都有其独特的优点和缺点。

微逆的优点是体积小、效率高、响应速度快，但缺点是成本较高，对环境的适应性较差。

交流耦合的优点是成本低、结构简单、对环境的适应性好，但缺点是效率较低、响应速度较慢。

五、我国在微逆和交流耦合技术方面的发展
我国在微逆和交流耦合技术方面有着良好的发展势头。

在微逆技术方面，我国已经拥有了一系列自主研发的产品，并且在分布式能源系统和智能家居等领域得到了广泛的应用。

分布式系统中的容错机制与故障恢复

分布式系统中的容错机制与故障恢复在分布式系统中，容错机制和故障恢复是确保系统能够持续运行和保证数据完整性的重要组成部分。

由于分布式系统由多个节点组成，节点之间的通信和协调面临着各种潜在的故障和错误。

本文将介绍分布式系统中常见的容错机制和故障恢复方法。

一、容错机制1. 冗余备份冗余备份是最常见的容错机制之一。

通过在分布式系统中多次复制和存储数据，可以保证一份数据在某个节点失效时仍然能够从其他节点获取。

冗余备份可以分为两种类型：主备和多副本。

主备模式中，一个节点作为主节点，处理所有的请求和数据更新操作，同时有一个备节点作为备份。

当主节点出现故障时，备节点会接管其任务，保证系统的可用性。

多副本模式中，数据被复制到多个节点上，每个节点都有相同的数据副本。

当其中一个节点出现故障时，可以从其他节点获取数据，保证数据的可靠性和可恢复性。

2. 容错算法容错算法是一种通过检测和纠正错误来保证系统正常运行的技术。

常见的容错算法包括冗余校验、纠删码等。

冗余校验是一种基于校验和的容错算法，通过计算数据的校验和，并将其与校验和一起存储。

当节点接收到数据时，会重新计算校验和，并与存储的校验和比较，如果不一致则说明数据存在错误。

纠删码是一种利用冗余编码来修复错误的容错算法。

通过对数据进行编码，生成冗余的编码片段，并将其分布在不同的节点上。

当某个节点出现故障并丢失了部分数据时，可以利用其他节点上的编码片段进行恢复，确保数据的完整性。

二、故障恢复1. 容错检测容错检测是指在分布式系统中实时监测节点的状态和健康状况，及时发现故障和错误。

常见的容错检测方法包括心跳检测和状态检测。

心跳检测是一种简单有效的容错检测方法，节点定期发送心跳信号给其他节点，用于确认节点的存活状态。

当一个节点长时间未收到其他节点的心跳信号时，可以判定该节点出现故障并进行相应的处理。

状态检测是一种通过监测节点的状态指标来判断节点是否正常工作的方法。

节点状态包括CPU利用率、内存利用率、网络延迟等。

光伏微型逆变器在分布式电站中的应用

图ｌ（ｄ）为微型逆变器并网系统。２主流光伏并网方式的特点
表ｌ传统逆变器与微逆变器系统比较
微型逆变器并网单体容量范围ＰＴ追踪范围阴影遮挡影响系统输出ＤＣ侧电压
ｌＯＯ一５０Ｏ唧
单（多）组串逆变器并嘲
５Ｏ一ｌ５ｋＷ
集中式并网
３ＯｋＷ～５００ｋＷ
组件级
组串级
阵列单元
单个组件，影响很小低压安全
一串．影响较大高压危险
阵列单元，影响很大高压危险
｛。ｒ｛Ｊ弋乐
ＰｏｗｅｒＴｅｃｈｎｏｌｏｇｙ
光伏微型逆变器在分布式电站中的应用
张玉发
（中电电气（南京）太阳能研究院有限公司。江苏南京２１１１０６）
【摘要】本文阐述了分布式光伏并网方案采用微逆变器的优
点，介绍了其发展现状和关键技术。在分布式光伏并网系统中，太阳能组件作为系统核心部件具有发电能力，根据条件被安装在不同的方位角和倾角，尤其易遭受周围建筑物及遮挡物的阴影影响，在采用常规的集中式、单（多）组串式逆变器电气系统结构时，系统的最大功率点跟踪技术（最大功率点跟踪，ＭＰＰＴ）是以整个阵列或单个（或多个）组串为单元，很难获得高的能量转换效率，甚至
很小不同组件系统可混用全球性网络监控单组件网络关

分布式系统中的容错设计与应用

分布式系统中的容错设计与应用第一章概述分布式系统是一种由多个空间上分散不同位置的计算机通过网络连接组成的系统。

这种系统的优点是高可扩展性和高可靠性，但同时也会因为网络延迟、节点失效等原因而导致系统中的某些部分出现问题。

为了保证系统的稳定性和可靠性，容错设计是必不可少的一部分。

本文将分析分布式系统中的容错设计原理和常用方法，并结合实际应用场景进行详细阐述，以便读者更好地理解和应用容错设计。

第二章容错设计的原理分布式系统的容错设计是保证系统能够在节点失效或出现其他故障时仍能够正常运行的一种设计方案。

通常情况下，容错设计的原则有以下几点：（1）冗余设计在分布式系统中添加冗余系统可以帮助系统对失效进行容错处理。

例如，通过使用主备份机制，当一个节点出现问题时，备份机制可以自动切换到备用机器上，保证系统的正常运作。

（2）失效探测失效探测是指对系统中出现故障的节点和资源进行及时发现和处理，从而减轻系统的负担。

一般来说，失效探测可以通过心跳包、ping包等方式进行检测。

（3）容错恢复在发现系统中出现故障时，容错恢复是处理这些故障的一种方法。

当一个节点失效时，系统可以通过容错恢复机制将失误的功能转移到其他节点，从而确保系统的持续性能和可用性。

第三章常用的容错设计方法针对上述原则与分析，我们可以采取以下常用的容错设计方法：（1）复制架构复制架构是通过在分布式系统中添加冗余资源从而提高系统的可靠性和容错性。

例如，当一个节点失效时，复制架构可以自动将数据迁移到备份机制上，从而保证系统的正常运行。

由此可见，复制架构可以有效防止在分布式存储系统中由于单点故障导致数据的丢失。

（2）负载均衡负载均衡是保证分布式系统中各节点负载均衡的一种设计方案。

通过在系统中引入负载均衡机制，可以有效避免在某一节点过载的情况下导致系统失效的问题。

（3）分区容错分区容错是指在分布式系统中通过分区来保证数据的可靠性和稳定性。

在分区容错中，每个分区都可以独立进行恢复和备份，当一个分区发生故障时，系统只会受制于这一个故障分区。

具有容错能力的分布式控制系统

具有容错能力的分布式控制系统分布式控制系统，是当今传感器网络、物联网等领域中不可或缺的一部分。

它的主要作用是协调和控制网络中的各种设备和传感器，让它们能够同步工作，实现用户设定的目标。

然而，对于分布式控制系统而言，一个节点或传感器出现故障，可能会引起整个系统的故障，从而导致无法达成预定的目标。

为了解决这个问题，我们需要一种具有容错能力的分布式控制系统，以确保系统的鲁棒性和稳定性。

一、容错能力容错能力是指系统在发生故障情况下，仍能够正常运行，并在保留部分功能的同时抵御错误的影响。

分布式控制系统中的容错能力即是指，当出现节点或传感器故障时，系统仍能够正常运行，而不会影响整个系统的工作。

二、分布式控制系统的架构分布式控制系统由多个节点、传感器、控制器和通信模块组成。

控制器负责协调和控制节点和传感器，通信模块负责节点之间的通信。

通常，每个节点和传感器都会被赋予一个唯一的标识符，以便于跟踪它们的状态和位置。

因为系统中的每个节点都有独立的任务和功能，所以每个节点都应该有一定的容错设计，以确保节点或传感器故障不会对整个系统产生影响。

这些容错设计可以包括备份机制、自适应机制和冗余机制等。

三、备份机制备份机制是指在分布式控制系统中，将主要节点或传感器的功能复制到其他节点或传感器上，以在出现故障时实现冗余和恢复。

例如，如果一个主要节点发生故障，备份节点可以接替主要节点的工作，确保系统正常运行。

四、自适应机制自适应机制是指分布式控制系统能够自动检测和响应环境变化的能力。

例如，在某些情况下，节点或传感器的性能可能会大大降低，这时系统应该能够自动适应环境变化并进行相应的调整，以确保系统能够正常工作。

五、冗余机制冗余机制是指在分布式控制系统中，为了实现容错，在同一时间内使用多个节点或传感器完成相同的任务。

当一个节点或传感器发生故障时，其他节点或传感器可以接替故障节点的工作，确保系统正常运行。

六、总结分布式控制系统是一个复杂的系统，容错能力是保障系统稳定性和可靠性的重要因素之一。

研究分布式系统中的容错技术与应用

研究分布式系统中的容错技术与应用分布式系统中的容错技术与应用随着云计算、大数据等技术的快速发展，分布式系统的重要性已经在人们的生活和工作中得到了广泛的应用。

然而，因为分布式系统中部分组件或者节点可能会发生故障，而这会对系统的性能和稳定性造成很大的影响。

为了应对这个问题，研究人员在分布式系统的设计上引入了容错技术。

本文将为您介绍分布式系统中的容错技术与应用，包括副本技术、心跳检测、滑动时间窗口等。

一. 副本技术在分布式系统中，副本技术是一种非常常见的容错技术。

其基本思想是将同样的数据副本存储在不同的节点上，当某个节点发生故障时，系统可以自动切换到另一个正常的节点上继续工作。

副本技术通常分为主备模式和荣誉模式。

主备模式中，数据在主节点上进行操作，并且主节点会将操作结果同步到所有备份节点上。

备份节点在发现主节点挂掉后，会自动接管主节点的任务。

而荣誉模式中，所有节点都具有相等的权利，每个节点都可以接收和处理请求。

如果某个节点发生故障，系统会自动将该节点的任务转移给其他节点。

二. 心跳检测心跳检测是分布式系统中另一种比较常用的容错技术。

其基本思想是通过不断发送心跳包来检测节点是否故障。

每个节点都会周期性地发送心跳包，如果某个节点长时间没有回复心跳包，则系统会认为该节点已经宕机，从而实现自动故障转移。

心跳检测通常分为两种方式：有状态心跳和无状态心跳。

有状态心跳需要发送节点在接收到心跳包后返回一个确认回复，以表明该节点仍然存活。

而无状态心跳则只需要检查节点是否有响应，而不需要确认回复。

三. 滑动时间窗口滑动时间窗口也是分布式系统中常用的容错技术之一。

其基本思想是将时间分为不同的窗口，每个时间窗口内都会保存一定量的数据。

在每个时间窗口结束后，会将窗口内的数据清空，以避免数据的过时。

滑动时间窗口通常用于流数据分析等实时处理任务。

由于流数据处理需要在实时性要求下完成，因此容错技术的实现也需要具有高效性和实时性。

四. 容错技术在分布式系统中的应用分布式系统中的容错技术在实际应用中非常广泛。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
19
APS前进历程
• • • • • • • • • 全球最大微逆光伏发电系统（6.75MW,2013年）中国光伏电站-分布式应用贡献大奖(2013年度) 建筑节能之星（住建部重点推广产品，2012年度）中国分布式发电及微电网十佳企业（2013年）澳大利亚微型逆变器销售量第一(2011年至今）全国微型逆变器排名第一（2012年）全国十大名牌逆变器厂商（2012年）中国首个微型逆变器光伏系统招标项目(2012年) 中国首个分布式家庭太阳能发电项目(2012年) 全球首台三相微型逆变器YC1000-3，2013
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
31
微逆系统组成图
单电缆入室
ZIGBEE
GPRS
WIFI
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
32
民用/商用三相太阳能并网系统解决方案
20
一，价格覆盖
• 全系列产品开发，满足各市场应用。
价格（/Wp）
1 2 <￥2.0 ￥2.5-3.0
产品型号
YC500-ST，YC1000-ST
典型应用领域
标准民用，商用
YC-500-AD，YC1000-AD，高端民用，商用;离网 OG500，OG300
3
￥3.0-3.5
YC250-AD
交流组件;高端民用，商用
Others 30%
Enphase 35%
APS 35%
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
8
APS微逆与串行及其他微逆比较
与SMA串行逆变器对比
与国内微逆变器对比
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
9
APS微逆与串行逆变器比较
典型民用微逆光伏系统
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
11
典型商用微逆光伏系统
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
微逆变器连接头 280瓦太阳能组件原室内交流配电箱
电网三相电表
A相微逆变器组
20米交流电缆
A
B
C
N
B相微逆变器组
C相微逆变器组零线
能量监控分析（EMA） 2013/10/19
监控器（ECU） 33
浙江昱能光伏机密 Altenergy Power Inc. Confidential
民用/商用三相太阳能并网系统解决方案
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
21
22
产品线分布及竞争优势
单相-单核全球8家厂商进入量产
YC250 ，体积
最小
单相-双核全球3家进入量产 YC5并进入量产 YC1000-3 全球
MTBF
200年 333年 250年
如果3KW系统，使用6台YC500：MTBF=250/6 =
41.7 年；系统寿命受限。
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
36
六，全寿命期节省
• 人力：不需要高资质专业安装维护人员；无需全国布点(1500元）； • 时间：设计，安装，调试（25%）； • 资金：辅料，安装空间（10-15%）； • 维修：无需维修/紧急维修，无需专业人员，无需逐点排查，设备故障时不中断，实时了解系统情况。
微型逆变器在建筑光伏系统市场占有率（美国）
2013年微型逆变器在住宅光伏系统中的市场占有率将达 52%，商业楼宇将达18.4%。
Source： IHSSolar
10/19/2013 6
Solar Microinverter Shipments to Quadruple and Reach 2.1 Gigawatts (GW) in 2017 • 2013, 500 MW ;
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
37
光伏系统要求： -自用要多（阶梯电价决定）； -每瓦发电要多； -系统工作寿命要长（大于10年）； -系统一次性投资尽量少。
kWh/瓦.年 24kWh/18kWh=1.33, 33%差别
12
典型商用微逆光伏系统监控界面
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
13
海宁皮革城300KW光伏系统，2012
2012年中国最大规模微型逆变器光伏系统项目
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
（数据来源： Fire Protection in Photovoltaic Systems –Facts replace Fiction，Fraunhofer Institute for Solar Energy Systems ISE ）
美国NEC2014修改建议（对于2014年安规条文的修改）： 690.12 PV Arrays on Buildings Response to Emergency Shutdown.
– 30GW的全球安装量，占比约为2%。
• 2017 2.1GW;
– 50GW的全球安装量，占比约为4%。
• The U.S. to other regions;
– 美国本土向欧洲等地发展。
• Residential market shifting to commercial;
– 经过5年发展，居民系统普遍接受，随着技术成熟，向商用系统发展。
APS 建立20,000个系统，无火灾发生。
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
25
传统系统易起火且扑救困难
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
无短板效应；单板 MPPT；弱光特性好。单组件积木式；1到 20,000片任意组合；无失配问题。
室外 -40至+65°； IP65防尘防潮。
系统串联连接， 16%电能多产出；脆弱耐阴影影响以方阵为单位配设计简单，组件置，设计量大。可任意配置
室内机房，额外节省空间；高海用电。拔5,000米，耐恶劣环境工作
4
环境适应性
5
可靠性
100kW系统，每年500w 3-5年质保；会微逆系统对维修故障几率；全系统不引起全系统中断无迫切性；产电会中断。多，维修点少
6
监控及传输
组件级功率监控，全球性网络监视。
本地监视，全系与智能网络和微统中断控制。电网匹配好
5
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
为2013-10-19 国家发改委杭州会议准备
浙江昱能光伏科技集成有限公司
理性看待微逆在分布式系统中的应用
2013-10-19
微型逆变器基本结构
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
2
不同拓扑对交流输出功率的影响
220VAC cables
10/19/2013 昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL 7
微型逆变器世界市场出货
APS 12%
Others 8%
2013
Enphase 80%
一家独大；一招鲜，吃遍天。 2015
技术导向，市场细分，三分天下。
10/19/2013
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
17
微逆三相系统及汇流
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
18
APS组织全球分布图
10/19/2013
When the source circuits are deenergized, the maximum voltage at the module and module conductors shall be 80 volts. 微型逆变器在任何情况下，单组件输出都不会超过80V，所以可以满足以上美国安规要求。
有阴影遮挡情况
典型民用系统（<10KWp）
>20%
15%
典型商用系统（<500KWp）
10%
10/19/2013
昱能光伏机密 ALTENERGY POWER System, INC. CONFIDENTIAL
35
五，高可靠性
产品型号
1 2 3 YC200 YC250 YC500
