华测RTK基本操作步骤说明教学教材
华测R T K基本操作步骤说明华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。
功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。
频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。
二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。
2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。
注：移动站接收机为单数号，并直接安有外天线。
基站按收机为双数号，蘑菇头下没外天线。
3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。
4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。
5、启动移动站接收机测量——启动移动站接收机——固定后可操作。
6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。
7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。
华测RTK基本操作步骤说明

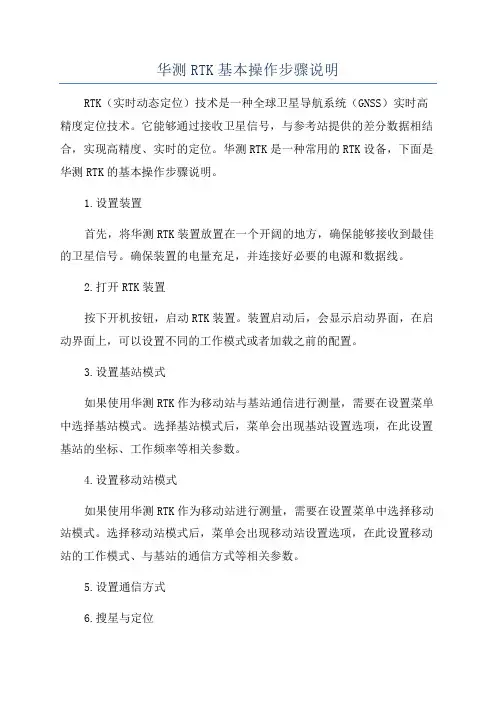

华测RTK基本操作步骤说明RTK（实时动态定位）技术是一种全球卫星导航系统（GNSS）实时高精度定位技术。
它能够通过接收卫星信号，与参考站提供的差分数据相结合，实现高精度、实时的定位。
华测RTK是一种常用的RTK设备，下面是华测RTK的基本操作步骤说明。
1.设置装置首先，将华测RTK装置放置在一个开阔的地方，确保能够接收到最佳的卫星信号。
确保装置的电量充足，并连接好必要的电源和数据线。
2.打开RTK装置按下开机按钮，启动RTK装置。
装置启动后，会显示启动界面，在启动界面上，可以设置不同的工作模式或者加载之前的配置。
3.设置基站模式如果使用华测RTK作为移动站与基站通信进行测量，需要在设置菜单中选择基站模式。
选择基站模式后，菜单会出现基站设置选项，在此设置基站的坐标、工作频率等相关参数。
4.设置移动站模式如果使用华测RTK作为移动站进行测量，需要在设置菜单中选择移动站模式。
选择移动站模式后，菜单会出现移动站设置选项，在此设置移动站的工作模式、与基站的通信方式等相关参数。
5.设置通信方式6.搜星与定位7.数据采集与记录在定位成功后，可以开始进行数据的采集与记录。
华测RTK可以实时采集位置、姿态、速度等相关信息，并将其记录下来。
需要注意的是，数据的采集与记录应根据实际需求进行设置和调整。
8.数据处理与分析如果需要进行数据处理和分析，可以将采集到的数据导入到相关的数据处理软件中进行进一步的处理。
华测RTK可以导出各种格式的数据文件，方便后续的数据处理与分析。
9.结束测量在完成测量任务后，可以选择关闭RTK装置。
在关闭之前，应确保已经将所有数据进行保存和备份，以免数据丢失。
总结：以上是华测RTK的基本操作步骤说明。
通过按照以上步骤进行操作，可以实现RTK定位的高精度、实时测量，并获取到相关的位置、姿态等信息。
在实际操作中，还应根据具体需求和测量环境，进行合理的参数设置和数据处理，以确保测量结果的准确性和可靠性。
最新华测RTK基本操作步骤说明学习资料
华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。
功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。
频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。
二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。
2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。
注：移动站接收机为单数号，并直接安有外天线。
基站按收机为双数号，蘑菇头下没外天线。
3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。
4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。
5、启动移动站接收机测量——启动移动站接收机——固定后可操作。
6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。
7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。
华测RTK使用1

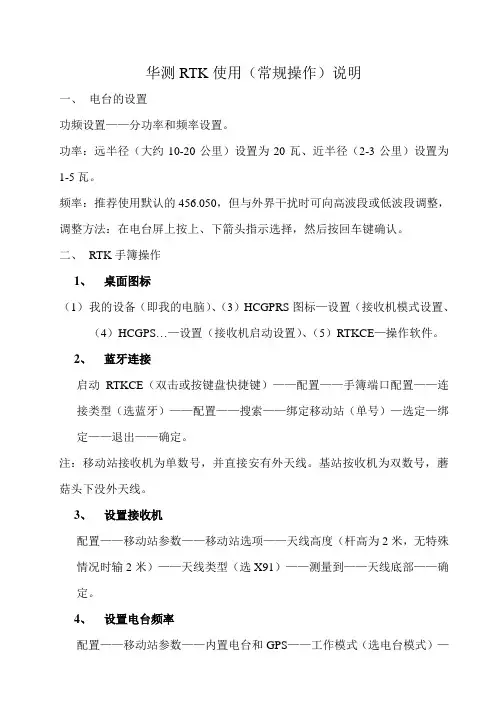

华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。
功率：远半径（大约10-20公里）设置为20瓦、近半径（2-3公里）设置为1-5瓦。
频率：推荐使用默认的456.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。
二、RTK手簿操作1、桌面图标（1）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。
2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（单号）—选定—绑定——退出——确定。
注：移动站接收机为单数号，并直接安有外天线。
基站按收机为双数号，蘑菇头下没外天线。
3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X91）——测量到——天线底部——确定。
4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。
5、启动移动站接收机测量——启动移动站接收机——固定后可操作。
6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——配置——坐标系管理——修改中央子午线—水平和垂直（√去掉）—确定。
7、点校正（每新建一次任务需执行一次点校正）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。
第一点完成并且接点数重复操作键入所有参与点校正的点的坐标及高程值，至完成第二步：测量——测量点——输点名称（与第一步时的点对应测量，但不可重名，即在同一点上进行第二次测量，点名称不能相同，可人为的在心里分开记得）——测量（测量的位置在下面），（必须汽泡居中后测量）点校正：测量——点校正——对话框点增加——网格点名称（选定已知点（输入的点））——确定——GPS点名称（选定测点（与输入点相对应的同一个点（两次虽点名称不同，但同一个点）（重要）——确定——校正方法（根据已知点精度选择水平、垂直或者水平+垂直）——确定：重复以上步骤，直到全部增加上为止，然后点计算——确定——出现两个对话框，点确定即可。

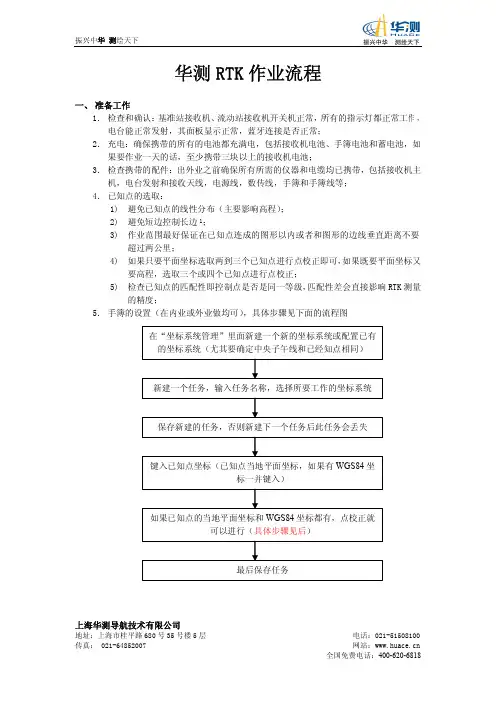

华测RTK操作手册

电话：021-51508100 网站： 全国免费电话：400-620-6818
振兴中华 测绘天下
� 当移动站接收机“固定”了以后，就可以进行测量点和放样的工作了。
四、点校正
在绝大部分测量工作中，都使用国家坐标系统或地方坐标系统，而 GPS 测量结果是
基于 WGS84 的坐标系统，所以在进行一项新的任务之前，必须要做点校正，以求出两种
端口选择 COM1，然后点确定即可；如果用蓝牙启动基准站，在选用蓝牙前打 勾 ， 如 果 用 的 Recon400 手 簿 时 手 簿 端 口 和 GPS 端 口 同 时 选 择 COM8 或 COM9（Recon200 手簿选择 COM5 或 COM6；如果用华测的 HCE100 时，直接点击 蓝牙收到蓝牙后绑定，点确定即可，等到手簿上显示卫星数目和单点定位以后 ， 即可进行下一步的操作； � 在“坐标系管理”里再次确认各项参数是否正确，尤其是中央子午线的设置； � 进入基准站选项： a) 在广播格式里，选“标准 CMR”或者“CMR”； b) 其他保持默认即可； c) 最后点击“接受”完成基准站选项的配置。 � 点击“测量”→“启动基准站接收机”具体操作步骤如下： a) 如果是在未知点启动的基准站，在点名称里任意输入一个点名，点击“此处”
手簿重新启动基准站接收机，如果基准站是架在已知点，需要重新对中整平，
并且重新测量仪器的斜高，然后在重新启动基准站的时候输入到手簿里；
� 基准站启动完成并且连接电台正常发射差分数据以后，最好不要用手簿通过串
口线或蓝牙的方式来查看基准站接收机的设置，如果用蓝牙方式ห้องสมุดไป่ตู้看了以后，
基准站就不能正常发射差分数据了，如果用串口线连接查看了以后，发射的差
在“坐标系统管理”里面新建一个新的坐标系统或配置已有 的坐标系统（尤其要确定中央子午线和已经知点相同）
