生料立磨操作员作业指导书样本
生料立磨岗位安全作业指导书
生料立磨岗位安全作业指导书一、岗位介绍和职责生料立磨是水泥生产线上的重要设备之一,主要用于将石灰石和粘土等原料研磨成所需的生料。
生料立磨操作岗位是负责生料立磨的安全生产和正常运行的岗位,具体职责包括但不限于:1. 熟悉生料立磨的结构、原理和操作流程;2. 负责生料立磨的设备巡检和维护保养;3. 遵守相关规章制度,执行安全操作规程;4. 严格执行操作程序,确保磨机正常运行;5. 及时发现并处理设备故障和异常情况。
二、安全操作要求生料立磨是一台高风险设备,为确保操作人员的人身安全和设备的正常运行,必须遵守以下安全操作要求:1. 穿戴防护设备:操作人员必须穿戴好安全帽、防护眼镜、耳塞、防护服和安全鞋等个人防护装备;2. 检查设备状态:在操作生料立磨前,必须检查设备的工作状态和各个部位的润滑情况,确保设备处于正常工作状态;3. 清理工作场地:操作前必须清理工作场地,确保周围没有杂物,避免发生意外伤害;4. 严禁超负荷操作:生料立磨有其额定工作范围,严禁超负荷操作,以免设备损坏或事故发生;5. 严禁私自停机:在生产过程中,严禁未经许可私自停机,如果遇到问题需要停机,必须及时向上级汇报并寻求解决方案;6. 定期维护保养:生料立磨设备必须按照规定时间进行定期维护保养,保证设备的正常运行;7. 熟悉安全应急措施:操作人员必须熟悉安全应急措施,能够迅速处理设备故障和紧急情况,确保人员安全。
三、常见危险和应对措施1. 机械伤害:操作人员应注意避免被设备的旋转部件、传动装置、皮带等夹伤,必须保持个人安全距离,并且不能随意触摸设备;2. 电气伤害:操作人员应注意防止触电事故,不得随意触摸和接近设备的电源线和控制线,严禁擅自接线和操作电气设备;3. 气体中毒:操作人员在生产过程中需要接触到一些有毒气体,必须佩戴好防毒面具,并定期检查防毒面具和滤毒盒的使用有效期;4. 起重伤害:操作人员在进行设备维护保养时,需要使用到起重设备,必须熟练操作起重设备,确保安全和平稳;5. 火灾和爆炸:操作人员在操作生料立磨过程中应注意防止火花或静电引起火灾和爆炸,请勿在设备周围使用易燃易爆物品。
岗位说明书(立磨操作员)
按照情节严重,处罚50-1000元罚款
3、工艺工程师认定的其它违规操作
按照情节严重,处罚50-1000元罚款
绩效工资挂钩办法:实行百分制考核,基准分为100分,实际得分可以低于或超过100分。
月实得绩效工资=月绩效工资基数×考核分数/100分-专项考核减发绩效工资额
生料细度合格率
%
生料质量统计表
生料水分合格率
%
生料质量统计表
岗位职责、工作任务和工作成果
工作任务
工作程序或作业活动
工作标准
使用的工具
1、编制计划
1、年、月立磨生产计划
每月25日前填完上
报,准确及时。
2、年度、月度备件需求计划
备件需求计划表
3、年度、月度材料需求计划
材料需求计划表
2、生产准备。
1、班前会安全教育;
提前预警
预警报告
4、交接班。
1、填写交接班记录,严格执行交接班制度。
每日下班前填写完毕。
交接班记录
2、清扫本岗位负责的设备及卫生区的环境卫生;
环境整洁
清扫工具
3、填工作日志/统计表;
准确,每日上报班长。
日志/报表
主要业务(工作)的程序
1、生产计划分解下达程序:
班长根据生产技术部生产计划安排每月每日的生产计划→立磨操作按计划操作→操作运行记录
每天班前会教育。
安全教育记录
2、备件材料支领;
符合相关管理规定。
材料备件领料单
3、布置当日任务;
符合相关管理规定。
工作任务单
4、填写交接班记录。
准确无误。
交接班纪录
3、原料系统操作。
1、严格执行操作规程,监控原料系统的运行状况,正确操作和调整窑系统运行参数;
生料立磨安全操作规程范本(2篇)
生料立磨安全操作规程范本一、操作前准备1. 保持清洁:操作前应清理工作区域和设备上的积尘和杂物,确保环境整洁,防止发生滑倒或碰撞事故。
2. 检查设备状况:操作人员应仔细检查生料立磨的各个部件是否完好,无松动、磨损、腐蚀等现象,确保设备具备正常运行条件。
3. 工具准备:准备所需的工具和器材,如手工具、安全带等,以确保操作的顺利进行。
4. 穿戴防护装备:在开始操作前,操作人员必须穿戴符合要求的防护装备,包括安全帽、防护眼镜、耳塞、防护手套和防滑鞋等。
5. 确定工作计划:在操作前,务必制定详细的工作计划,明确操作流程和注意事项,并与相关人员进行沟通与协调。
二、操作过程1. 进行设备预热:在操作前,按照设备操作规范预热设备,确保其达到正常工作温度,避免冷启动对设备的损害。
2. 确保设备质量:确认生料立磨设备内没有异物存在,如铁器、炉渣、石块等,并清理干净设备内的积尘和残渣。
3. 压力调整:根据生料立磨工艺流程要求,适时调整进料风量和出料风量,以保持设备工作稳定。
4. 正确开启设备:按照操作规范,逐步启动设备,注意仪表读数,并观察设备运行情况,确保运行平稳。
5. 注意观察:在设备运行过程中,操作人员应时刻注意观察设备的工作状态,特别是设备的电机运行声音、仪表读数等是否正常。
6. 避免人员靠近:操作期间,严禁任何人员靠近生料立磨设备,在设备周围设置明显的禁止入内标识,并保持安全距离。
7. 定期检查润滑油:定期检查设备的润滑油,确保其充足且清洁,及时更换润滑油,确保设备的正常工作。
8. 停车前操作:在停车前,应先关闭进料设备,然后逐步降低出料风量,最后关闭设备,确保设备停止运行后方可离开。
三、应急处置1. 设备故障:如发生设备故障,操作人员应立即停止设备运行,并及时向维修人员报告,切勿私自拆卸维修设备。
2. 火灾事故:一旦发生火灾事故,立即向现场负责人报告,并按照现场应急预案迅速组织人员撤离,并使用灭火器或灭火器械进行扑救。
生料立磨岗位安全作业指导书
生料立磨岗位安全作业指导书一、岗位概述生料立磨操作员是生产过程中负责生料立磨设备操作及维护的岗位。
该岗位的主要工作是根据工艺要求,控制生料立磨的运行,确保生产过程的安全和高效。
二、岗位职责1. 严格遵守《岗位操作规程》,正确熟悉和掌握生料立磨设备的操作方法和安全操作规程。
2. 负责及时检查和维护生料立磨设备的运行状态,确保设备的正常工作和高效运行。
3. 监控生料立磨的生产运行情况,及时发现和解决生产过程中的异常情况,确保生产过程的安全和稳定。
4. 做好设备的日常清洁和保养工作,确保设备的整洁和正常使用。
5. 参与生料立磨设备故障的排查和处理,及时解决设备故障,确保生产的连续性和高效性。
6. 参与岗位培训和安全教育活动,提高自身的工作技能和安全意识。
三、安全操作规程1. 着装规范(1) 必须穿戴安全帽、防滑鞋和防护服,并保持干净整洁。
(2) 禁止穿戴过宽松的衣物、长发或饰物,以防止发生危险事故。
2. 作业前准备(1) 检查生料立磨设备的运行状态,确保设备处于正常和稳定的工作状态。
(2) 查看设备周围环境是否存在隐患,并及时清理和消除。
3. 生料立磨操作(1) 严禁未经培训和授权的人员操作生料立磨设备。
(2) 在操作生料立磨设备前,必须了解生产工艺要求和设备相关的操作规程。
(3) 在操作过程中,要严格按照工艺要求进行操作,不得随意调整设备参数。
(4) 在运行过程中,要随时关注设备的运行状态,如发现异常要及时报告,并采取相应措施。
(5) 在停机前,必须先关闭生料立磨设备,然后再关闭相关设备,确保停机顺序和安全。
4. 设备维护(1) 定期对生料立磨设备进行检查和维护,确保设备的正常工作。
(2) 注意设备清洁和润滑,避免因清洁不当或润滑不足而导致设备故障。
(3) 及时更换设备磨损严重的部件,确保设备的正常使用寿命。
5. 紧急情况处理(1) 在发生紧急情况时,应立即按照应急预案进行处理,并报告相关人员。
(2) 在发生火灾、闪燃或爆炸等危险事件时,要立即停止设备运行,并采取相应的灭火和逃生措施。

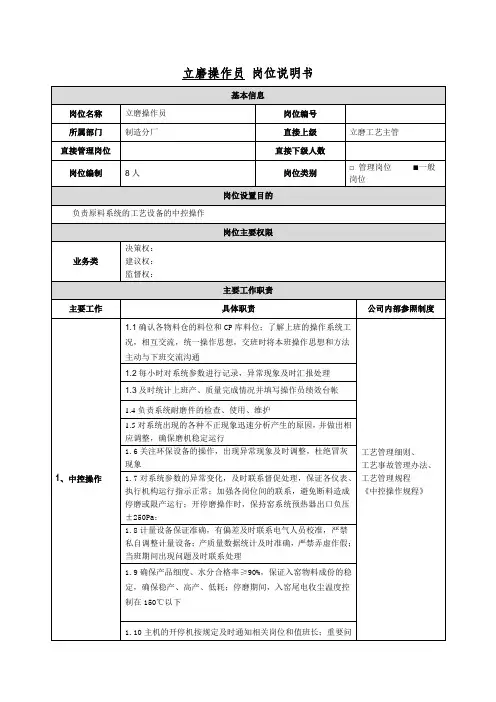

岗位说明书(立磨操作员)
基本信息
岗位名称
立磨操作员
岗位编号
所属部门
制造分厂
直接上级
立磨工艺主管
直接管理岗位
直接下级人数
岗位编制
8人
岗位类别
□管理岗位■一般岗位
岗位设置目的
负责原料系统的工艺设备的中控操作
岗位主要权限
业务类
决策权:建议权:监来自权:主要工作职责主要工作
具体职责
公司内部参照制度
1、中控操作
1.1确认各物料仓的料位和CP库料位;了解上班的操作系统工况,相互交流,统一操作思想,交班时将本班操作思想和方法主动与下班交流沟通
1.9确保产品细度、水分合格率≥90%,保证入窑物料成份的稳定,确保稳产、高产、低耗;停磨期间,入窑尾电收尘温度控制在150℃以下
1.10主机的开停机按规定及时通知相关岗位和值班长;重要问题处理不了时及时汇报值班长及工段
1.11每月书面汇报操作技术总结,及时参加操作员研讨会,必要时对现场进行技术指导
班前会议记录本
07:30、15:30、23:30
2
2、每班1小时做好当班期间的数据记录;
运行记录
每小时一次
3
周工作
1、每周参加四操一体化会议
会议纪要
周二
4
2、每周参加班组安全例会
会议记录
5
3、每周参加操作员培训
培训材料
周二
6
月工作
1、每月参加工段段委会
会议纪要
10号前
7
2、每月参加工段安全例会
会议纪要
1.12严格执行公司的信息传递制度,对主机的开停机按规定及时通知相关岗位,组织现场正常生产。对异常工况及时调整操作思路,台产量完成情况及时汇报值班长和工段长。对重要参数的调整及时汇报值班长和工段长及分厂领导;
生料立磨岗位作业指导书
阿克苏天山多浪水泥公司喀什分公司2000t/d熟料生产线项目原料立磨岗位作业指导书第 1 版编制:赵云审核:马建平批准:文件编号:受控状态:受控发放编号:2008年月日发布2008年月日实施1、目的:保证原料巡检工安全正确地操作原料岗位所属设备,确保人身安全和设备安全。
2、适用范围适用于2000t/d熟料生产线原料立磨岗位。
3、岗位职责负责巡检并维护皮带机、收尘器、斗提机、斜槽、立磨系统、配料站库底计量秤等相关设备。
4、主要设备技术性能参数:4.1原料立磨技术参数型号:MLS3626 研磨轨道中心名义直径:3600mm生产能力:190t/h 入磨物料粒度:≤90 mm入磨物料水分:≤12℅磨盘工作转速:25.7r/min 磨盘慢转速:0.5 r/min 主电动机型号:YRKK800-6功率:2100KW 转速994r/min 磨辊组:3个磨辊直径:2650 mm 磨辊宽度:900 mm 磨辊研磨力:1500KN分离器:叶片数量:90动态叶片调速范围:0-90 r/min电机型号:YTP280S-4-V1 功率:75 KW 变频范围:3-100赫兹4.2密封风机风机型号:10-19No.5.6A 功率:22KW 转速2940r/min4.3循环风机风机型号:3222DIBB24 风量: 450000 m3/h 风压:12000Pa转速980r/min 工作温度:90-100℃(max250℃) 气体含尘浓度:100g/Nm35、工艺流程简介:生料粉磨采用石灰石、砂岩、铁粉进行配料,由电子皮带称计量后经混合皮带输送至生料立磨。
在混合料皮带上分别装有伽马射线分析仪和除铁器,进行原物料的成分分析和除铁任务。
物料通过锁风阀及进料口送到磨盘的轨道上,磨盘转动时,物料通过辊和盘之间的运动被碾压粉碎,被粉碎的一定细读的物料由磨盘的转动离心力向外溢出。
磨盘外沿处有一风环,上升的气流通过风环作用于物料,上升的气流即能阻止物料通过风环下落,也能允许物料中比较重大的废质落入风环下面,经过刮板排出机体。
水泥企业生料磨岗位作业指导书
水泥企业生料磨岗位作业指导书
1目的
明确岗位责任范围正确操作,处理一些常见事故,维护系统设备正常运转。
2范围
适用于生产运行部生料系统岗位巡检操作及其它操作。
3操作流程
岗位工虽从事生产线当中最基础性的工作,但却担负着最重要的使命和责任。
岗位工就好比是一座大楼的地基,试想如果大楼的地基出现了问题后果会是多么可怕,因此身为岗位人员必须要有认真负责的态度,要重视和相信自己,从而实现自己的价值。
岗位工应熟知本岗位操作流程,认真遵守“润滑、紧固、擦拭、密封”八字方针,严格按照操作流程的指导进行作业。
本操作流程共分为三个流程:设备正常运转操作流程、设备停机检修操作流程及设备故障出现操作流程。
3.1设备正常运转操作流程。
3.1.1设备、工艺巡检。
巡检是维护设备正常运行,保证生产安全运转的重要手段,也是本作业指导书的重中之重。
岗位工巡检时应配有工具包,内装10#或12#活扳手2把,螺丝刀2把,手钳1把,手灯1个,毛刷1把,棉纱若干,巡检路线表(用文件夹夹好)及石笔等必须用品。
岗位工应。
生料磨岗位作业指导书
北京兴发水泥有限公司BEIJING CHINEFARGE CEMENT LIMITEDLIABILITY COMPANY质量体系作业指导书(QW13104:生料磨操作岗位)版次:B0发布日期:年月日实施日期:年月日本手册版权属北京兴发水泥有限公司所有,未经允许不得复制1. 总则1.1本指导书规定了原料磨岗位磨工的职责范围,工作内容与要求、操作规程,设备运转条件,故障处理方法,交接班制度安全注意事项,检查与考核办法。
1.2 本指导书适用于原料磨岗位。
1.3执行北京兴发水泥有限公司《员工手册》CF39001。
2.引用文件QW18218 兴发公司质量控制明细表QW19001 窑磨工艺操作参数3. 术语3.1饱磨:就是磨机进入物料量失去平衡,导致磨内瞬时存料量过多,其征兆是磨音发闷,磨机电流下降,磨尾出料少,而磨头可能出现吐料。
3.2 细度跑粗:因操作不平衡,造成出磨料粉细度,超过指标的现象。
3.3 捻细度:用拇指和食指捻出磨料,预测出磨细度。
3.4 窜仓:磨内研磨体一仓窜二仓因隔仓板被破坏。
3.5 包球:即磨细的物料粘附在研磨体表面上。
4. 职责与权限4.1本岗位负责Φ3.4×7.5m生料磨一台,四台喂料称两台入磨皮带机,提升机尾部热风炉等及相关的建筑物和通道。
4.2有权对入磨物料的产量和质量进行调整。
4.3负责本岗位所有设备的维护和安全运转,对所属的辅机岗位设备的维护和安全运转和安全运转进行督促和检查。
4.4根据岗位操作记录表,按时填写岗位记录,对设备非正常状态进行处理,并提出分析处理意见。
4.5 负责本岗位所辖区域的环境设备卫生。
4.6参加公司,车间有关工作及技术学习会议,根据本岗位设备运行状况,提出检修和改进意见或见意。
4.7发现有危及设备及人身的安全征兆,应立即报告;情况紧急时,有权采取临时措施,事后报告值班主任。
4.8 完成班长、值班经理布置的临时任务。
5. 工作内容与要求5.1根据物料性能变化,做到勤检查,勤巡检,按化验室下达的物料其通知做好均匀喂料,加强操作,确保产量质量,消耗和运转周期等技术经济指的完成。
生料磨作业指导书
生料磨作业指导书工艺参数:1.出磨生料细度为80μm筛余≤14%,0.2筛余≤0.5%2.入磨物料水份≤12%, 入磨物料粒度≤70㎜.3.生料水份要求≤0.5%,出磨温度≤90°4.磨盘料层厚控制在60~80㎜工作范围:三道锁风阀至生料库顶开机顺序:2台单机除尘器→生料磨稀油站组→磨辊润滑(干油润滑) →生料库顶空气输送斜槽→入生料库提升机→生料输送胶带机→粗粉回渣胶带输送机→回渣提升机→密封风机→循环风机组→阀门→选粉机组→立磨主电机组→生料仓下金属探测仪、胶带输送机→启动磨辊加压装置停机顺序:停止喂料→磨辊抬辊→立磨主电机组→选粉机组→阀门→循环风机组→密封风机→回渣提升机→粗粉回渣胶带输送机→生料输送胶带→入生料库提升机→空气输送斜槽→磨辊润滑(干油润滑) →生料磨稀油站组→除尘器注意事项:1.注意电动执行器防护工作。
(防雨;电压要求工作220±10%),每小时动作次数不宜大于5次。
2.注意抬辊与落辊时间。
(抬辊2分17秒;落辊57秒)3.发现饱磨时注意减料,出现断料时立即抬辊。
4.注意磨辊的密封情况。
5.停机检修时必须等磨内温度下降至100℃以下时,方可打开磨门。
防止磨内堆焊层炸裂。
6.定期清洗滤油器滤芯。
7.系统的热风温度不能超过150℃。
8.随时观察,保证16块瓦温均衡稳定。
9.严禁踩踏油管,防止出现漏油。
10.定期检查蓄能器压力,注意充氮器。
11.现场发现若有中控控制不了的问题,现场应立即处理。
12.防止缺油断水,造成设备不安全事故。
13.每班检查一次地脚螺栓的紧固情况,如有松动应立即采取措施。
生料磨操作业指导书
生料磨操作业指导书发布日期:实施日期:目录一、总则 (3)二、职责与权限及相互关系 (3)三、原料立磨系统工艺流程简述 (3)四、原料立磨开车前的准备工作 (4)五、原料立磨开、停车顺序 (4)六、运行中的检查..................................................................... (5)七、设备润滑表.......................................... ........................... (6)八、立磨参数控制原则及主要参数范围 (7)九、安全作业程序..................... (10)一、总则1.本指导书由XXX水泥有限责任公司工程管理部编制。
2.本指导书规定了生料磨操作员岗位的职责范围,工作内容与要求,操作及注意事项,交接班制度。
3.本指导书仅适用于中控室生料磨操作员。
4.执行XXX水泥有限责任公司《员工手册》及《安全手册》。
二、职责与权限及相互关系1.职责1.1 严格遵守各项操作规程,保证生产正常进行,防止事故发生。
1.2 负责并保证合格生料产质量的完成,努力提高各工序质量。
1.3 确保部门下达的各生产任务经济指标的完成。
1.4 协助中控主任做好生料磨系统的工作,监督、指挥生料磨系统巡检工处理好生料磨系统设备至正常运行。
1.5 负责生料磨系统操作记录的填写工作,要求数据准确填写及时,字迹工整不乱涂乱改保证记录完整、不损坏。
1.6 熟练掌握生料磨系统生产工艺,不断提高操作水平。
1.7 负责本岗位各工艺参数在规定范围内。
2.权限2.1 有权制止非本岗位工作人员的违章操作及行为。
2.2 有权制止非工作人员进入中控室。
2.3 有权对部门提出合理化建议。
2.4 有权指挥相关巡检工开展工作。
3. 相互关系3.1 直接对生产部负责。
3.2 与生料磨系统各岗位相互配合。
3.3 协助中控主任完成部门下达的各项生产任务。
原料立磨岗位安全操作规程范本(2篇)
原料立磨岗位安全操作规程范本一、岗位概述原料立磨岗位是指用于将原料进行粉碎研磨的设备操作岗位。
在进行工作时,必须遵守安全操作规程,确保操作安全,预防事故的发生。
二、操作准备1. 在进行操作前,必须熟悉原料立磨设备的结构、性能和操作规程,了解设备的安全注意事项。
2. 检查设备的工作状态,确保设备正常运转。
如有发现异常情况,应及时报修。
三、个人防护1. 操作人员必须穿戴符合标准的个人防护装备,包括安全帽、防护眼镜、防尘口罩、耳塞或耳罩、防护手套等,并确保其完好无损。
2. 严禁操作人员穿戴长发、长袖、裙装等不符合安全要求的服装。
四、安全操作1. 操作前必须对设备进行检查,确保设备没有杂物、油污等,防止发生卡料情况。
2. 在操作过程中,严禁将手、脚或其他任何身体部位靠近设备运转部位,以防止伤害。
3. 操作人员必须经过专业培训,了解设备的操作流程和规程,并按照操作规程进行工作。
4. 严禁擅自进行设备的维修、调试等操作,必须由相关人员进行。
5. 在设备运行过程中,禁止随意触动设备的按钮、开关等控制设备运行的部件。
6. 发现设备异常声音、振动等情况,应及时停机检查,并报修处理。
7. 在设备停机后,应立即切断电源,并进行设备的清理和检查。
五、应急措施1. 在设备操作过程中,如发生紧急情况,必须立即按下紧急停机按钮,并向上级报告。
2. 在设备操作过程中,如发生火灾等紧急情况,应迅速疏散人员,并拨打火警电话报警。
3. 在疏散人员时,应按照紧急预案指引进行有序撤离,切勿恐慌。
4. 在设备操作过程中,如发生人员意外伤害,应立即进行急救,并报告相关人员。
六、岗位维护1. 原料立磨设备的维护由专业维修人员负责,操作人员不能擅自进行维修操作。
2. 设备在运行过程中,如发现异常,应及时向上级报告,并进行设备停机维修。
3. 定期进行设备巡检,确保设备的正常运行,及时清理设备积灰、积尘等。
七、责任与处罚1. 对于违反安全操作规程,导致事故发生的人员,将依法追究责任,并给予相应的处罚。
生料立磨岗位安全作业指导书
仅供参考[整理] 安全管理文书生料立磨岗位安全作业指导书日期:__________________单位:__________________第1 页共15 页生料立磨岗位安全作业指导书1目的规范本设备巡检,使巡检作业制度化、标准化,确保人员和设备安全,使生产运转正常。
2适用范围本标准适用于北川中联水泥有限公司4800t/d熟料生产线立磨巡检作业,以及使用此类设备的巡检岗位。
3引用标准HRM3400E原料立磨使用手册4HRM3400E立式磨的主要技术参数:入磨粒度:≤70mm最大入磨水份:≤12%产量:200t/h (磨损后期)产品细度:R0.08<16%产品水分:≤1%入磨风温:≤350℃出磨风温:85-95℃出磨风量:~380000m3/h磨机差压:5500~6500Pa 主电机:YR710-6,1800KW,10KV,IP54分离器转速:50~180r/min分离器电机:Y315M3-6,110KW,380V,IP54液压系统工作压力:12~14Mpa 单位产量电耗:≤15KWh/t(包括立磨、分离器、喂料阀以及排风机的电耗)磨盘座为整体(不分段),材料为ZG270-500磨辊及磨盘衬板材料为高铬铸铁,使用寿命:>8000h磨辊轴承寿命:>30000h其他耐磨件的使用寿命:>15000h磨机重量:~368t磨盘直径:Φ3400磨辊直径:Φ1900mm磨辊直径:4个磨盘转速:28.15r/min磨机外形尺寸:长:8770mm×宽8770mm×高13940mm 5立磨巡检标准和内容5.1立磨5.1.1运行前检查:5.1.1.1主电机、减速机稀油站油标完好,油位适中,油泵正常;5.1.1.2磨辊润滑站油标完好,油位适中,油泵正常;5.1.1.3拉紧缸液压站油标完好,油位适中,油泵正常;5.1.1.4主电机、减速机地脚螺栓无松动;5.1.1.5选粉机电机固定螺栓无松动;5.1.1.6各人孔门已关闭。
生料磨操作说明书
生料磨操作说明书生料磨操作说明书1目的本操作说明书所介绍的内容,仅限于保证设备的正常运转及工艺操作的注意事项。
为了保证顺利生产,提高设备的运转率,操作人员必须在掌握本工艺操作说明书中内容的基础上,掌握所操作的每台设备的性能,DCS系统的熟练运用,以便在实际操作中,随时解决出现的各类问题,同时达到提高粉磨效率,实现优质、高产、低耗的目的。
2、适用范围本工艺操作说明书,仅供山东鲁南水泥有限公司的原料烘干兼磨系统操作时使用。
3、术语、符号、代号的解释3.1粉碎比粉碎前后粒径的比值称粉碎比。
用下式计算i=D/d式中 i—粉碎比D—粉碎前物料的粒径d—粉碎后物料的粒径粒径可用不同的方法表示,如最大粒径、算术平均粒径、80%能过的粒径等。
不同粒径计算出的I值也不一样。
3.2粉磨系统3.2.1圈流系统:当物料出磨后经过分选,细粉部分作为成品,粗粒部分返回磨内进行再次粉磨的称为圈流系统。
3.2.2一级圈流系统:当出磨物料经过分选设备一次分选后,细粉作为成品,粗粉返回磨机再粉磨的称为一级圈流系统。
3.2.3二级圈流系统:当一次分选后的粗粉进入另外的磨机再粉磨,其出磨物料再次经过另外的分选设备分选的称为二级圈流系统。
3.2.4烘干兼粉磨:系统中通入热风,使物料边烘干边粉磨。
3.2.5风扫磨:在烘干兼粉磨过程中,物料靠气体扫出粉磨区,并靠气力提升至分级设备分选的称风扫磨。
3.2.6循环负荷率:选粉机的回粉量与成品量之比。
3.2.7选粉效率:是指选粉后的成品中所含的通过规定孔径筛网的细粉量与选粉机物料中通过规定孔径筛网的细粉量之比。
4、技术内容与要求4.1工作原理我公司的原料粉磨采用的是中卸烘干风扫磨系统,该系统的特点工作原理是利用窑尾预热器排出的废气作生料烘干热源。
由石灰石、砂岩等配合的物料经电子喂料称喂入中卸烘干磨。
经粗磨仓粉磨后的物料送至旋风式选粉机选粉,选粉后的回料小部分返回粗磨仓粉磨,大部分进入细磨仓内进行细磨;从细磨仓排出的物料亦被送至选粉机选粉,选粉后的细粉,即控制细度合格的生料由输送机送至均化库。
立磨岗位作业指导书
一、岗位工作职责:1.1负责立磨系统整个台段生产指挥管理,全过程的控制必须熟练掌握。
1.2负责立磨锁风阀到循环风机之间的所有机械、电器设备的巡视检查。
1.3负责立磨锁风阀到循环风机的生产工艺指标(设备的风量、风压),工艺流程的布局(风和物料的走向等)要熟练掌握。
1.4每一小时必须对所有管辖范围内设备进行巡检。
1.5负责指挥立磨配料到生料入库,全过程(生产、工艺、流程等)的控制。
1.6负责设备出现故障后及时通知设备或电仪部值班人员到现场修复。
1.7坚持文明生产,做好岗位环境卫生。
做到岗位四无(无杂物、无油污、无积灰、无死角,设备见本色(铁要见铁、漆要见漆),及时发现,及时处理设备跑、冒、滴、漏等故障。
1.8负责对本岗位设备定期进行加油、润滑、紧固、防腐、调整。
1.9负责协助机、电维修人员做好本岗位设备维护检修、检修安全措施和检修后清理工作。
1.10参加公司和生产技部、生产车间组织的岗位业务知识学习,不断提高业务操作技能。
1.11作好相关记录(巡检记录、交接班记录、润滑油记录)。
1.12完成公司、生技部、生产车间、班组安排的其他工作任务。
2、工艺流程3、工艺指标:细度:12±2%SO3 41.7±0.3 C/S 0.68±0.024、设备操作规程:(1)锁风阀LMF-10参数:4.1立式生料磨FRM2200操作规程4.1.1主要结构组成立磨由分离器、磨辊、磨盘、加压装置、减速机、稀油站、电动机、壳体等部分组成。
4.1.2性能和参数(2)立磨FRMΦ2200参数4.1.3操作方法及注意事项4.1.3.1开机前4.1.3.1.1检查进料和下料装置是否正常,保证其畅通,无堵料现象。
4.1.3.1.2检查地脚、连接、紧固螺栓是否紧固。
4.1.3.1.3检查减速机高低压稀油站,立磨油站,选粉机减速机、轴承座的油量是否适当、油质是否符合要求。
4.1.3.1.4检查高低压油站,油温低于20℃时,应开启加热器,油温大于20℃时方可开机,油温超过30℃应打开冷却水。
生料磨操作业指导书
中控生料磨安全操作规程一.总则为了保证顺利生产,提高设备的运转率,操作人员必须在掌握本生料磨安全操作规程的基础上,掌握所操作的每台设备的性能,DCS 系统的熟练运用,以便在实际操作中,随时解决出现的各类问题,同时达到提高粉磨效率,实现优质、高产、低耗的目的。
二.所属设备名称规格、型号功率(kw)额定电流(A) 备注磨主电机YRKK710-6 1800 131.2循环风机3050 DI BB24逆45/145°1800 131.2 风量: 450000 m3/h尾排风机 Y4-2×73NO22.5F 逆45°/90°1000 72 变频风量:675000 m3/h循环斗提NE200×27.150m 左30 57.6入磨皮带TD75 B1000×159.755 m 槽型75 138 qm= 350 t/h入库斗提N-TGD630×62.5m-右75入仓斗提7.5 17.2选粉机HRM34-01 110 201生料均化库Φ18×56m储存量为8000T储存期为2天电石渣库Φ15×40m 储存量为4200T石灰石库Φ15×40m储存量为6000T硅石库Φ6×14m储存量为300T铜渣库Φ6×14m储存量为300T粉煤灰Φ6×14m储存量为240T排渣仓35吨正常运转时应保持空仓三.质量标准细度≤12% 水分≤0.5%四.开车顺序启动立磨系统所有润滑油站→启动磨机液压系统→启动生料入库输送组→三通打到入库侧→停标准仓输送组→袋收尘下输送组→袋收尘→旋风筒下输送组→窑尾排风机→选粉机→循环风机→调节冷热风挡板与循环风挡板→抬辊→除铁器→外循环组(包括入磨大皮带)→启动磨主电机→配料库底收尘→给定喂料量→喂料组→喷水→降辊1.开车前准备1)检查、确认原料调配站各调配库的料位,必要时需通知现场相互配合,及时对调配库进行送料操作2)启磨前通知化验室3)与现场联系确认水箱水量充足4)与现场联系检查确认其各油位、油量、温度等是否正常5)与空压站联系确认压缩空气处工作状态2.启动磨机所有润滑油站1)与现场岗位人员联系得到允许后方可启动2)夏天提前半小时启动,冬天提前2小时启动(冬天除检修外不停)3.启动磨机液压系统1)与现场岗位人员联系得到允许后方可启动2)夏天提前半小时启动,冬天提前2小时启动(冬天除检修外不停)4. 启动生料入库输送组1)与现场岗位人员联系得到允许后方可启动5. 三通打到入库侧1)启动前与现场岗位联系,得到允许后启动2)启动后要与现场岗位联系确认是否到位6. 停标准仓输送组7. 启动袋收尘下输送组1)启动前与现场岗位联系,得到允许后启动2)窑运转时一般不停8. 袋收尘1)冬季长期停车后,在启动前要提前2小时启动加热器2)窑运转时一般不停9. 旋风筒下输送组1)启动前与现场岗位联系,得到允许后启动10. 窑尾排风机1)启动前确认排风机润滑系统启动2)启动前通知窑操作员3)启动前与现场岗位联系,得到允许后启动4)确定入口挡板全关5)启动后待电流平稳后再开循环风机入口挡板,且幅度≤5%11.选粉机1)启动前确认选粉机润滑系统启动2)启动前与现场岗位联系,得到允许后启动3)启动前赫兹给定值为15HZ,启动后待电流平稳后再逐渐提选粉机转速,且幅度≤5HZ12.循环风机1)启动前确认排风机润滑系统启动2)启动前通知窑操作员3)启动前与现场岗位联系,得到允许后启动4)确定入口挡板全关5)启动后待电流平稳后再开循环风机入口挡板,且幅度≤5%13.调节冷热风挡板与循环风挡板暖磨1)暖磨过程中,磨机出口温度≤60℃/h2)当磨机出口温度达到90℃时,暖磨结束具备启磨条件14.抬辊1)抬辊后与现场岗位人员联系,确认磨辊升到位(100mm)15.除铁器16.外循环组(斗提、入磨大皮带、三通、回转下料器)1)启动前与现场岗位联系,得到允许后启动,并确认下料三通在入磨侧17.启动磨主电机1)启动前与现场岗位联系,得到允许后启动。
生料磨操作指导书
作业文件分发号: 状态标识:受控φ3.8×7.5m原料磨及废气处理工艺操作指导书序言本操作指导书仅适用于xxxx制造有限公司1000t/d生产线生料制备及废气处理系统的工艺操作。
由于生产时间短、参考资料少,书含内容只限于保证设备正常运转及工艺操作的基本事项,所列工艺参数尚待生产中进一步优化、修改。
为了进一步提高产质量和设备运转率,操作人员必须参阅单机说明书,熟悉每台设备的原理、性能、操作及维护方法。
第一章生料磨系统工艺流程一、原料配料部分:储存于配料站的石灰石、砂土、铁粉、铝矾土经仓底的定量给料机计量后送往原料磨。
各种原料定量给料机及输送设备的起动运行与原料磨主电机和二道锁风阀的运行联锁。
配比将根据各种原料的化学成份及出磨生料率值要求而定,取样装置4112对出磨生料瞬间抽样,由化验室的分析结果经计算后设定和调整配比,以保证出磨生料经MF均化库后达到入窑生料的质量要求。
二、原料磨和废气处理:本系统采用尾卸的方式进行原料的烘干与粉磨,由预热器高温风机5402、原料磨循环风机4107和废气排风机5405组成的三大风机系统,使得系统操作控制方便灵活,易于稳定生产。
来自配料站的原料,由胶带输送机3511、3512和二道阀4101进入风扫磨,物料在磨内经研磨体粉碎研磨,同时被来自预热器的高温废气快速烘干。
粉磨后的出磨生料由风带入粗粉分离器进行一次分离,分出的粗粉由4109皮带重新送回磨头进行再次粉磨,经粗粉分离器选出的合格生料由风送入细粉分离器进行二次分离,分离出的成品由空气斜槽4110送入4203斗式提升机,由提升机送入MF均化库。
而废气由原料磨风机4107抽出,送入窑尾电收尘5403净化,经废气排风机5405和烟囱排入大气。
入磨头的热风风量由调节风门4113控制调节,磨头温度控制是根据入磨原料综合水份变化,通过风门4114调节掺入冷风量来控制。
生料细度由选粉机4103的导向叶片和反射锥控制调节,入磨总风量由原料磨风机阀门4106控制调节。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
生料立磨操作员作业指导书( 供参考)
一、总则
1.本指导书由XXX水泥有限责任公司工程管理部编制。
2.本指导书规定了生料磨操作员岗位的职责范围, 工作内容与要求, 操作及注意事项, 交接班制度。
3.本指导书仅适用于中控室生料磨操作员。
4.执行XXX水泥有限责任公司《员工手册》及《安全手册》。
二、职责与权限及相互关系
1.职责
1.1 严格遵守各项操作规程, 保证生产正常进行, 防止事故发生。
1.2 负责并保证合格生料产质量的完成, 努力提高各工序质量。
1.3 确保部门下达的各生产任务经济指标的完成。
1.4 协助中控主任做好生料磨系统的工作, 监督、指挥生料磨系统巡检工处理好生料磨系统设备至正常运行。
1.5 负责生料磨系统操作记录的填写工作, 要求数据准确填写及时, 字迹工整不乱涂乱改保证记录完整、不损坏。
1.6 熟练掌握生料磨系统生产工艺, 不断提高操作水平。
1.7 负责本岗位各工艺参数在规定范围内。
2.权限
2.1 有权制止非本岗位工作人员的违章操作及行为。
2.2 有权制止非工作人员进入中控室。
2.3 有权对部门提出合理化建议。
2.4 有权指挥相关巡检工开展工作。
3. 相互关系
3.1 直接对生产部负责。
3.2 与生料磨系统各岗位相互配合。
3.3 协助中控主任完成部门下达的各项生产任务。
3.4 生料磨开停机时, 须和相关部门取得联系, 经同意后, 方可开停机。
三、原料立磨系统工艺流程简述
各种原料按设定的配比, 由相应的定量给料机计量后, 送至混合皮带输送机( 210.12) 。
在混合皮带输送机( 210.12) 上方设电磁除铁器( 210.13) 和金属探测仪( 210.14) , 防止铁块等金属进入磨内。
入磨前设排除金属异物的两路阀( 127.04) , 如有金属时两路阀将含金属的物料排入外排仓中,该阀也作配料皮带秤实物标定出料口用, 正常情况时经过两路阀的原料经三道锁风阀( 211.01) 入原料磨。
另外本系统还设置了粉煤灰掺入系统。
各原料的配比根据化验室提供的配比由操作员设定。
生料磨采用沈重的MLS3626立磨。
物料经过锁风阀及进料口送到磨盘的轨道上, 磨盘转动时, 物料经过辊和盘之间的运动被碾压粉碎, 被粉碎的一定细读的物料由磨盘的转动离心力向外溢出。
磨盘外沿处有一风环, 上升的气流经过风环作用于物料, 上升的气流
即能阻止物料经过风环下落, 也能允许物料中比较重大的废质落入风环下面, 经过刮板排出机体。
符合细读要求的物料由气流向上输送, 物料到达磨机上部后, 由分离器( 211.02a) 进行分离, 将某一细读的物料送出磨机, 粒度较大的物料由分离器甩到磨腔内壁上, 再落入磨盘, 重新粉磨。
符合细读要求的生料经旋风除尘器( 211.03) 收集后由空气输送斜槽( 211.06) 运至入入库斗提( 220.01) 和库顶斜槽入生料均化库。
出磨废气经循环风机入大布袋收尘器, 经过收尘器处理后经过窑尾排风机和大烟囱排入大气。
被收尘器收集的细粉经过拉链机入生料入库皮带运往生料均化库。
立磨采用窑尾预热器排出的废气作为立磨烘干的热源, 与来自立磨循环风机的循环风相混合进入立磨。
当窑尾不能提供热风时, 由热风炉提供热源。
入生料磨前的管道上设有冷风阀, 可调节入磨热风的温度。
循环风机的进口设有调节阀, 用以调节磨内通风量。
立磨入口设有截止阀, 用于生料磨停磨时, 阻止热气流进入磨机。
窑、磨废气处理采用大布袋收尘器。
高温风机后设有增湿塔喷水系统,可根据生产需要调节预热器废气温度。
四、原料立磨开车前的准备工作
4.1通知岗位工对所有设备进行检查, 所有人孔门、检修门都要严格进行密封, 防止漏风、漏料、漏油。
4.2确认系统内所有电动阀门开关动作是否灵活, 确认中控与现场
阀门开度的一致性。
带有开关限位的阀门, 需核对限位是否正确。
4.3确认系统内所有电动阀门开到适当位置, 保证料、气畅通。
4.4确认磨机储能器内的氮气压力符合启动条件。
4.5确认所有设备在中控画面上都有妥备信号。
4.6确认现场所有测温、测压及料位检测等仪表电源已供上, 现场与中控均有显示并确认信号的准确性。
4.7确认各用气点的压缩空气管路是否畅通, 压缩空气压力达到设备的要求, 管路内部清理干净。
4.8查看所有润滑站的油压、油温, 如油温、压力不够及时通知岗位工调整, 必要时提前加热稀油站。
4.9冬季启磨前, 提前1小时暖磨, 保证出磨气体温度在50℃左右, 才允许启磨。
4.10提前开启石灰石取料机, 保证石灰石库位在50%以上。
并联系及时供应其它原料, 保证下料通畅。
五、原料立磨开、停车顺序
5.1开机顺序:
生料入库组启动→立磨油站加热器→密封风机组→尾排风机启动→大布袋收尘组启动→减速机油站→立磨液压站→原料磨主电机油站→原料磨主电机组→原料配料站组。
备注: 立磨主机部分开机说明
① 打开张紧装置液压站球阀门, 打开序号接通电源。
② 接通减速机、张紧装置和三道闸门三个液压站的电加热器( 减
速机<35℃、张紧装置和三道闸门<20℃时) 超过38℃时断开加热器。
③ 接通密封风机电机。
④ 接通分离器中减速机的小油泵电机三分钟后, 接通分离器中驱动电机的冷却风机和分离器驱动电机。
⑤ 当减速机液压站油箱油温超过38℃时, 接通低压泵电机( 低压泵电机接通四分钟后, 且出口油压达到0.1MP时接通高压泵电机) 。
⑥ 接通张紧装置液压站的智能压力变送器( 11) , ( 当双金属温度计>20℃时才接通油泵电机, 当压力<13MP时, 才允许接通油泵电机, 磨机运行中压力值低于此值即自动接通, 当压力≥20MP 时油泵电机停止, 系统处于保压状态) 。
⑦ 当电接点温度计超过20℃, 接通三道闸门油泵电机, 同时接通电液换向阀。
⑧ 接通超越离合器。
⑨ 在减速器中静压轴承的电阻温度值小于60℃的前提下, 而且超越离合器行程开关1/1接通一秒后接通辅助电机。
⑩ 接通主电机。
5.2停车顺序
停车顺序: 停原料配料组→关闭入磨热风阀→开磨冷风阀→停主电机→停选粉机→停密封风机→停生料入库组。
长时间停磨时, 当油温允许时停主减速机泵站, 磨辊润滑系统,
立磨停后大约0.5小时后停密封风机。
备注:
1.故障停车和紧急停车时的操作: 当设备突然停车时, 基本的处理程序是: 磨系统当出现紧急情况时, 首先将磨机及喂料系统紧急停车, 然后配合有关系统, 调整风量, 对系统的各阀门作调节, 降低入磨温度, 同时应尽快查明原因, 判断能否在短时间内处理完毕, 以决定再次启动的时间, 并进行相应的操作, 使生料磨和窑尾废气处理系统处于磨停窑开状态, 在这个调整过程中以不影响烧成系统的操作为主。
2.如果窑及废气处理系统出现紧急情况时, 应首先在窑系统采取措施后, 磨系统也做出相应的调整, 防止事故的发生, 待窑系统停车后将磨系统的全部设备停车。
六、运行中的检查事项:
6.1皮带秤架及前后托辊轴承有无异常声音。
6.2 皮带秤头、尾轮及平托辊运转灵活。
6.3 皮带机内无物料, 皮带无破损, 张紧情况及速度要保持恒定。
6.4 挡皮不漏料。
6.5 观察物料运行状况及整齐情况, 判断物料内有无杂物,
6.6 动力传感器杠杆平衡完好。
6.7 现场各仪表、电流表指示准确稳定。
6.8注意皮带上物料是否均匀、有杂物以免划伤皮带
6.9注意胶带输送机电机、减速机有无异常声音和振动、轴承的温度是否正常
6.10 注意胶带输送机电动滚筒有无异常声音和振动、轴承的温度是否正常
6.11 检查胶带输送机托辊是否有不损坏不转动的。
6.12 检查胶带输送机逆止器的温度是否正常、有异常振动。
6.13 注意胶带输送机皮带是否跑偏、跑料。
6.14送料过程中密切注视各仪表指示, 判断输送情况是否正常6.15 掌握各物料料位显示, 与配料岗位密切配合, 保证及时均衡供料。
6.16电力液压制动器是否正常打开。
6.17 下料溜子下料是否顺畅, 有无异物堵塞。
6.21检查选粉机电机、减速机温度是否正常。
6.22检查磨机振动情况。
6.23检查各油站是否有漏油现象, 油位是否正常。
七、设备润滑表
序
号润滑部位条件
润滑油牌号
备注
国际国内
1 减速器稀油润滑ISOVG220
ISOVG320
SP型N220/320
极压力工业齿轮油。
