200X可调式减压阀简介
图文介绍66种型号减压阀汇总，结构特点和用处一文全掌握！
图文介绍66种型号减压阀汇总，结构特点和用处一文全掌握！01YZ11X减压阀，YZ11X支管式减压阀YZ11X支管式减压阀结构特点和用处YZ11X支管式减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。
主要由膜片、磴形阀瓣、调节弹簧等零件组成。
利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。
由调定调节弹簧压力设定出口压力值。
本产品适当加大了膜片面积，提高了灵敏度。
减压稳压平稳、灵敏。
适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
备注订购YZ11X支管式减压阀时请注明型号、压力、口径、材质、开启压力、介质、温度。
02420X减压阀，420X可调式减压阀420X减压阀也称为420X可调式减压阀，活塞式可调式减压稳压阀，可调减压稳压阀。
活塞式可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的特种阀门。
该阀门依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用利用体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。
系统动作平稳、强度高、使用寿命长。
活塞式使用于大于450口径的阀门。
备注订购420X可调式减压阀时请注明型号、压力、口径、材质、开启压力、介质、温度。
03YK43(X/F)气体减压阀，YK43(X/F)活塞式减压阀YK43(X/F)气体减压阀也称为先导活塞式减压阀，启闭驱动活塞减压阀。
YK43X/F气体减压阀结构特点和用处：YK43气体减压阀属于先导活塞式减压阀。
由主阀和导阀两部分组成。
YK43型气体减压阀主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
YK43型气体减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
泄压阀图例
泄压阀图例一些台商携带阀门样品来内地寻找生产厂家，面对这些小产品的微薄利益，国有企业不愿做，于是这些台商就找到了当地从事器械维修业务的渔民。
玉环多年渔业机械维护的实践，赋予了渔民们精湛的技艺。
他们经过一番揣摩和加工，做出了与样品品质不相上下的阀门，台商看后非常满意。
于是，玉环县便开始了阀门生产之路。
80年代后期，随着生产制造和工艺技术的逐渐成熟以及加工配套体系的形成，玉环阀门行业进入了快速发展时期，阀门生产企业增至上百家，产品开发出多个品种系列，“宇锚”、“永得胜”、“巨水”等自创品牌打响了玉环阀门在中国市场的知名度。
进入90年代，一批有技术、有资金的人才纷纷办厂，股份制和个体私营企业蓬勃兴起，玉环阀门生产企业也迅速“膨胀”，数量和规模逐渐扩大。
到今天，玉环县已拥有1000多家阀门生产企业，阀门行业年产值达90多亿元，占全国阀门行业总产值的30%，首页>>产品中心>>泄压阀一、产品[泄压阀]的详细资料：产品型号：500X产品名称：泄压阀产品特点：500x泄压／持压阀王要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。
消防泵关闭后还可以减小水锤的冲击。
也用于大型供水系统的水锤消除装置．并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。
系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。
二、泄压阀主要外形连接尺寸：D N 20 25 32 40 50 65 80 1012515202530354045L 150 16182020321624129233356495622698787914978H1 463 463463516516525375966537098058559539910301030H 557 557557616162564275808864113511851325138514451445订货须知：一、①泄压阀产品名称与型号②泄压阀口径③泄压阀是否带附件二、若已经由设计单位选定公司的泄压阀型号，请按泄压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀可调式减压阀遥控浮球阀液压水位控制阀排泥阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀隔膜式多功能水泵控制阀缓闭式止回阀200X减压阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀当前位置：上海工洲阀门有限公司首页 >> 产品展示 >>水利控制阀>>泄压阀>>安全泄压阀产品名称：安全泄压阀产品型号：AX742X产品口径：DN15-500产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品简介：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

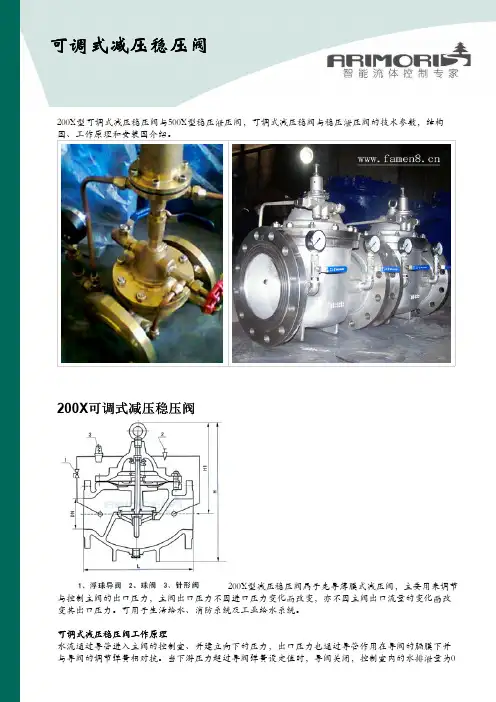

可调式减压稳压阀-Arimori Valve
可调式减压可调式减压稳压阀稳压阀200X 型可调式减压稳压阀与500X 型稳压泄压阀，可调式减压稳阀与稳压泄压阀的技术参数，结构图、工作原理和安装图介绍。
200X 可调式减压稳压阀200X 型减压稳压阀属于先导薄膜式减压阀，主要用来调节与控制主阀的出口压力，主阀出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变其出口压力。
可用于生活给水、消防系统及工业给水系统。
可调式减压稳压阀工作原理水流通过导管进入主阀的控制室、并建立向下的压力，出口压力也通过导管作用在导阀的膈膜下并与导阀的调节弹簧相对抗。
当下游压力超过导阀弹簧设定值时，导阀关闭，控制室内的水排泄量为0，上阀腔可变压力达到最大，则主阀盘紧阀座减压阀出口减小。
可调式减压稳压阀连接尺寸公称通径尺寸(mm)DN(mm)L宽H20150245195 25160254208 32180263222 40200272237 50203282254 65216292272 80241310282 100270330303 125300358344 150330385385 200400438437 250480490532 300550550600 350622617677 400685693764 450750778862 500811873972 6009359801096可调式减压稳压阀调节方法1、关闭上游隔离阀，开启下游隔离阀泄压，使下游压力降低0.1MPA以下后，关闭下游隔离阀。
2、将导阀调节螺钉拧至最上方位置。
3、慢慢开启上游隔离至全开。
4、慢慢向下拧紧调节螺钉，出口压力将逐步升高，直到设定值时将调节螺钉锁订。
5、如果调压过头，须从第一步开始重新调，只能冲低压往高压调。
可调式减压稳压阀组的安装压力表弹性座封闸阀过滤器200X减压阀泄压阀阀泄压稳压泄压500X稳压500X型稳压/泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。

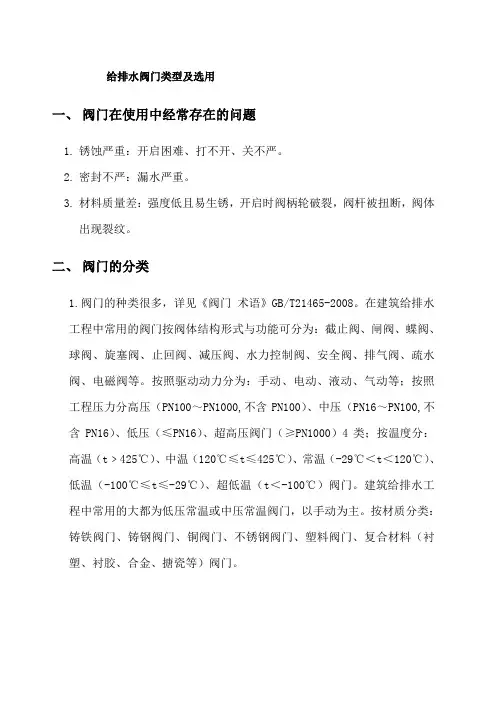

给排水阀门类型及选用
给排水阀门类型及选用一、阀门在使用中经常存在的问题1.锈蚀严重：开启困难、打不开、关不严。
2.密封不严：漏水严重。
3.材料质量差：强度低且易生锈，开启时阀柄轮破裂，阀杆被扭断，阀体出现裂纹。
二、阀门的分类1.阀门的种类很多，详见《阀门术语》GB/T21465-2008。
在建筑给排水工程中常用的阀门按阀体结构形式与功能可分为：截止阀、闸阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、水力控制阀、安全阀、排气阀、疏水阀、电磁阀等。
按照驱动动力分为：手动、电动、液动、气动等；按照工程压力分高压（PN100～PN1000,不含PN100）、中压（PN16～PN100,不含PN16）、低压（≤PN16）、超高压阀门（≥PN1000）4类；按温度分：高温（t﹥425℃）、中温（120℃≤t≤425℃）、常温（-29℃＜t＜120℃）、低温（-100℃≤t≤-29℃）、超低温（t＜-100℃）阀门。
建筑给排水工程中常用的大都为低压常温或中压常温阀门，以手动为主。
按材质分类：铸铁阀门、铸钢阀门、铜阀门、不锈钢阀门、塑料阀门、复合材料（衬塑、衬胶、合金、搪瓷等）阀门。
三、阀门的选用及阀门型号的含义2013年3月份北京土建学会建筑给排水分会举办的技术交流会上，由中国建筑设计研究院杨世兴老前辈主讲的《关于建筑给水系统阀门选用的意见》的相关资料供大家参考。
《建筑给排水设计手册》上册P27页有关阀门的选用要求也比较合理：阀门型号的含义详见《阀门型号编制方法》JB/T308-2004 及《建筑给排水设计手册》下册P306页。
阀门型号组成部分及编制顺序：阀门类型、驱动方式、连接方式、结构方式、密封面材料或衬里材料类型、压力代号、阀体材料。
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，驱动方式代号省略。
气动或液动阀门：常开式6K、7K表示；常闭式6B、7B表示。
防爆电动装置的阀门用9B表示。
阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W“表示。

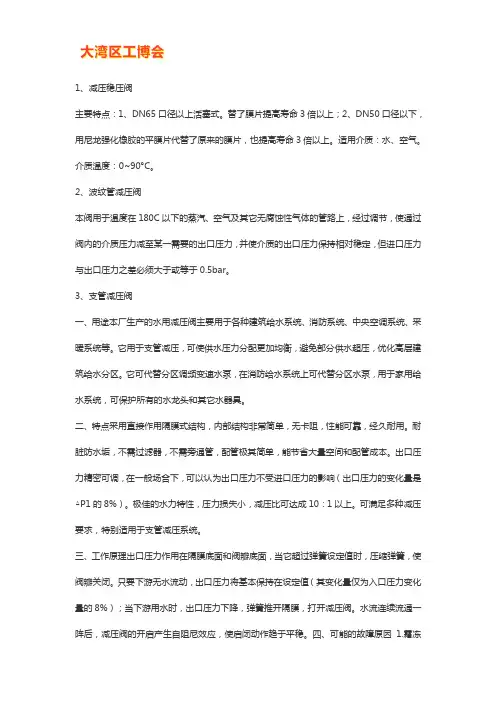

减压阀选型需要哪些参数【大全】
1、减压稳压阀主要特点：1、DN65口径以上活塞式。
替了膜片提高寿命3倍以上；2、DN50口径以下，用尼龙强化橡胶的平膜片代替了原来的膜片，也提高寿命3倍以上。
适用介质：水、空气。
介质温度：0~90°C。
2、波纹管减压阀本阀用于温度在180C以下的蒸汽、空气及其它无腐蚀性气体的管路上，经过调节，使通过阀内的介质压力减至某一需要的出口压力，并使介质的出口压力保持相对稳定，但进口压力与出口压力之差必须大于或等于0.5bar。
3、支管减压阀一、用途本厂生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。
它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。
它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。
二、特点采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。
耐脏防水垢，不需过滤器，不需旁通管，配管极其简单，能节省大量空间和配管成本。
出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。
极佳的水力特性，压力损失小，减压比可达成10：1以上。
可满足多种减压要求，特别适用于支管减压系统。
三、工作原理出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。
只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。
水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
四、可能的故障原因1.霜冻损坏，在寒冷地区应注意保温。
2.水流方向装错，减压阀变成止回阀，出口压力为0。
3.弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
4.旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。

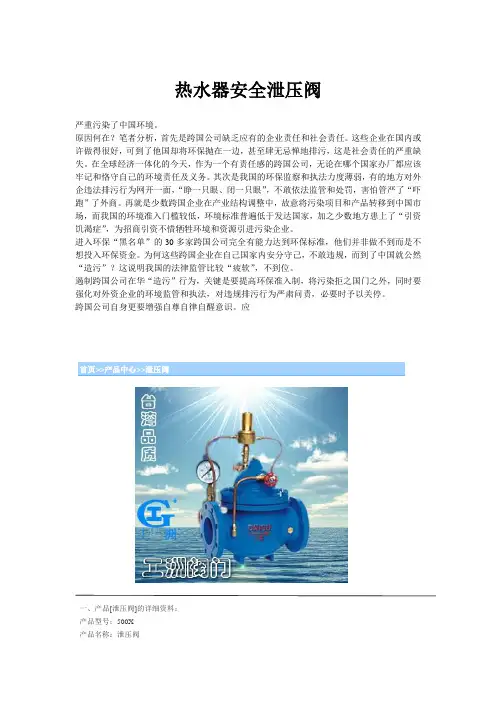

热水器安全泄压阀

热水器安全泄压阀严重污染了中国环境。
原因何在？笔者分析，首先是跨国公司缺乏应有的企业责任和社会责任。
这些企业在国内或许做得很好，可到了他国却将环保抛在一边，甚至肆无忌惮地排污，这是社会责任的严重缺失。
在全球经济一体化的今天，作为一个有责任感的跨国公司，无论在哪个国家办厂都应该牢记和恪守自己的环境责任及义务。
其次是我国的环保监察和执法力度薄弱，有的地方对外企违法排污行为网开一面，“睁一只眼、闭一只眼”，不敢依法监管和处罚，害怕管严了“吓跑”了外商。
再就是少数跨国企业在产业结构调整中，故意将污染项目和产品转移到中国市场，而我国的环境准入门槛较低，环境标准普遍低于发达国家，加之少数地方患上了“引资饥渴症”，为招商引资不惜牺牲环境和资源引进污染企业。
进入环保“黑名单”的30多家跨国公司完全有能力达到环保标准，他们并非做不到而是不想投入环保资金。
为何这些跨国企业在自己国家内安分守己，不敢违规，而到了中国就公然“造污”？这说明我国的法律监管比较“疲软”，不到位。
遏制跨国公司在华“造污”行为，关键是要提高环保准入制，将污染拒之国门之外，同时要强化对外资企业的环境监管和执法，对违规排污行为严肃问责，必要时予以关停。
跨国公司自身更要增强自尊自律自醒意识。
应首页>>产品中心>>泄压阀一、产品[泄压阀]的详细资料：产品型号：500X产品名称：泄压阀产品特点：500x泄压／持压阀王要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。
消防泵关闭后还可以减小水锤的冲击。
也用于大型供水系统的水锤消除装置．并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。
系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。
二、泄压阀主要外形连接尺寸：D N 20 25 32 40 50 65 80 1012515202530354045L 150 16182020321624129233356495622698787914978H1 463 463463516516525375966537098058559539910301030H 557 557557616162564275808864113511851325138514451445订货须知：一、①泄压阀产品名称与型号②泄压阀口径③泄压阀是否带附件二、若已经由设计单位选定公司的泄压阀型号，请按泄压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀可调式减压阀遥控浮球阀液压水位控制阀排泥阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀隔膜式多功能水泵控制阀缓闭式止回阀200X减压阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀当前位置：上海工洲阀门有限公司首页 >> 产品展示 >>水利控制阀>>泄压阀>>安全泄压阀产品名称：安全泄压阀产品型号：AX742X产品口径：DN15-500产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品简介：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
200X减压阀 安装尺寸 规格标准 结构图 使用说明书
200X减压阀安装尺寸规格标准结构图使用说明书200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。
使用时，当调定出口压力后，能自动保持稳定出口压力。
本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
工作原理当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。
当出口压力高于导阀弹簧设定值时，导阀关闭。
控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。
由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。
进口压力使主阀开启。
在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。
主要技术参数公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 最高进口压力(MPa) 出口可调压力(MPa) 适用介质介质温度(℃)1.0 1.5 1.1 1.0 0.09-0.8 水0-801.62.4 1.76 1.6 0.10-1.22.53.75 2.75 2.5 0.15-1.6主要零件材料零件名称零件材料阀体阀盖WCB阀座阀盘铜合金密封圈O型圈丁腈橡胶阀杆2Cr13弹簧50CrVA针型阀铜合金球阀铜合金导阀铜合金微型过滤器不锈钢200X减压（稳压）阀连接尺寸(PN 1.0-2.5MPa)公称通径DN L H H1 A B50 250 335 90 170 17065 280 345 98 180 18080 310 355 110 190 190100 350 365 120 200 200125 400 445 145 215 215150 450 460 155 230 230200 550 505 190 255 255250 650 550 250 295 295300 800 710 290 325 325350 900 725 330 380 380400 1000 760 360 415 415450 1000 810 445 435 435500 1100 865 495 460 460600 1100 935 550 520 520700 1450 1000 605 570 570800 1560 1100 730 620 620900 1800 1205 800 670 6701000 2000 1330 910 830 830。
减压阀的工作原理及作用
减压阀的工作原理及作用一、减压阀的概述减压阀是一种自动调节流体压力的装置，其作用是将高压流体降低到所需的低压水平。
减压阀广泛应用于各种工业生产、建筑和民用设施中，以确保系统的正常运行和安全性。
二、减压阀的工作原理1. 原理概述：减压阀通过调节流体通道中的截面积来调节流量，从而达到降低流体压力的效果。
其主要由弹簧、活塞、调节阀等组成。
2. 工作过程：当高压液体进入减压阀时，它会推动活塞向上移动，直到弹簧达到平衡状态。
在此状态下，活塞与调节阀之间的间隙会使液体通过一个小孔进入下游管道，从而降低了液体的压力。
3. 调节范围：减压阀一般具有广泛的调节范围，在不同应用场合下可以实现不同程度的降低液体压力。
三、减压阀的作用1. 保护设备：在某些情况下，高压液体可能会对设备造成损坏或破坏。
减压阀可以通过降低液体压力来保护设备的安全。
2. 节约能源：在一些应用场合中，过高的液体压力意味着浪费能源和资源。
减压阀可以通过降低液体压力来节约能源和资源。
3. 提高生产效率：在一些生产场合中，液体的流量和压力需要精确地控制以保证生产效率。
减压阀可以实现对流量和压力的精确调节，从而提高生产效率。
4. 保护人员安全：在某些情况下，过高的液体压力可能会对工作人员造成伤害。
减压阀可以通过降低液体压力来保护工作人员的安全。
四、减压阀的分类1. 气动式减压阀：气动式减压阀通过使用气动信号控制活塞位置来调节流体通道中的截面积，从而达到降低流体压力的效果。
2. 机械式减压阀：机械式减压阀通过使用弹簧或重物来控制活塞位置，从而实现对流体压力的调节。
3. 液压式减压阀：液压式减压阀通过使用液压信号控制活塞位置来调节流体通道中的截面积，从而实现对流体压力的调节。
五、减压阀的应用领域1. 工业生产：减压阀广泛应用于各种工业生产中，以确保系统的正常运行和安全性。
2. 建筑设施：在建筑设施中，减压阀可以用于调节水流量和水压，以满足不同场合下的需求。
减压阀
减压阀（reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
气体减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。
减压阀的注意事项1）减压阀与角阀是以反扣连接的。
上减压阀时先要对正，然后按反扣方向（逆时针）旋转手轮，直至不漏气为止。
2）使用减压阀时，严禁乱拧乱动、自行拆卸。
否则减压阀的严密性能和降压性能都会遭到破坏。
这不但影响正常供气，而且会造成以高压气体直接送气或漏气发生火灾的危险。
3）减压阀不但起降压作用而且起稳压作用。
因此，使用时，禁止将减压阀的"出气孔"堵住一、减压阀的工作原理减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。
减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。
鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30％。
减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。
减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。
近年来又出现一些新型减压阀，如定比式减压阀，其构造原理如图14．2－2所示。
定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。
这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。
减压阀的技术特点及工作原理
减压阀的技术特点及工作原理减压阀是一种被广泛应用于工业和民用设备中的控制装置，其主要作用是将高压气体或液体的压力降至设定的较低压力水平。
减压阀的技术特点主要包括结构简单、操作可靠、节流能力强、调节精度高等。
减压阀的工作原理是基于流体压力差的调节。
当进入减压阀的高压流体通过阀体时，阀门内的活塞或膜片受到压力的作用，使得阀门开启，使高压气体或液体得以通过。
当减压阀出口的压力达到设定的较低压力水平时，阀门自动关闭，避免了进一步的压力增加。
减压阀的关键部件是阀门，常见的有活塞式减压阀和膜片式减压阀两种常见形式。
活塞式减压阀的工作原理是通过阀门内的活塞与阀座之间的密封性能，来控制流体的通道断开或连接。
在高压流体作用下，活塞受到压力力的作用而向下压，阀门打开；而当出口压力达到设定的较低压力水平时，活塞受到弹簧力的作用而向上移动，阀门关闭。
膜片式减压阀的工作原理是通过阀门上的薄膜片的变形，来控制流体的通道开启或关闭。
当高压流体作用于阀门上的薄膜片时，薄膜片变形并向上移动，流体通过阀门流出；当出口压力达到设定的较低压力水平时，薄膜片恢复其原状，阀门关闭。
减压阀还可根据其调节方式分为手动调节和自动调节两种。
手动调节减压阀需要通过人工操作来调整阀门的开启程度以达到所需的压力。
这种减压阀通常应用于不需要频繁调节的场合，例如一些设备的初始调试。
自动调节减压阀则能根据实际的进口压力自动调节阀门的开启程度，以维持设定的出口压力。
这种减压阀通常应用于需要稳定输出压力的工业场合，例如气体输送管道和控制系统等。
需要注意的是，减压阀的选择要根据具体的工况条件和流体介质来确定，以确保其能够正常工作并满足系统的需求。
此外，减压阀的安装和维护也需要按照相关标准和要求进行，以提高其工作效率和使用寿命。
减压阀
200X减压阀一、产品[减压阀]的详细资料：产品型号：200X产品名称：减压阀产品特点：200x减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。
200x臧压阀用于生活给水消防给水及其他工业给水系统，通过调节减压导阀，即可调节王阀的出口压力。
出口压力不阀进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值以达到臧压目的。
二、200X减压阀主要外形连接尺寸：DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978 H1 179 179 179 210 210 215 245 305 365 415 510 560 658 696 735 735H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910订货须知：一、①200X减压阀产品名称与型号②200X减压阀口径③200X减压阀是否带附件二、若已经由设计单位选定公司的200X减压阀型号，请按200X减压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：可调式减压阀遥控浮球阀液压水位控制阀排泥阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀隔膜式多功能水泵控制阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀减压阀系列价格供用户或设计院工程项目做预算产品口径工作压力(MPa)名称(DN) 1.6(C)2.5(C)4.0（C) 6.4（C) 10.O(C)Y43H 蒸汽减压阀20 555 555 795 885 25 450 615 615 885 1230 32 472.5 667.5 667.5 1207.5 1477.5 40 577.5 810 810 1440 1642.5 50 615 885 885 1620 1927.565 712.5 1072.5 1072.5 1860 213080 1012.5 1425 1425 2340 2917.5100 1230 1567.5 1605 3120 5670125 1860 2340 2415 5062.5 8047.5150 **** ****.5 3150 7560 9450200 4305 4380 9450 11632.5250 7350 8880 12000300 12855 12945350 18450 22320400 30780 31140产品口径工作压力(MPa)名称(DN) 1.6(C) 2.5(C) 4.0（C)Y43W 蒸汽减压阀20 2002.5 2002.5 2400 25 2220 2220 2670 32 2340 2340 3060 40 3060 3060 3480 50 3532.5 3532.5 4020 65 3870 3870 4950 80 6300 6930 7560 100 6660 6930 9054 125 9450 9810 12330 150 13950 14670 17820 200 19500 20445250 34695 36195300 55500 57750350 78750 82500400产品口径工作压力（mpa）名称(DN) 1.6（T)200P 减压阀15 345 20 382.5 25 562.5 32 930 40 120050 1387.5Y110X 减压阀15 525 20 240 25 240 32 285 40 367.5 50 435产品口径工作压力(MPa)名称(DN) 1.6(C) 2.5(C) 4.0（C) 6.4（C) 10.O(C)Y42X 减压阀15 510 510 540 76520 510 510 540 76525 540 540 615 81032 630 630 705 1117.540 757.5 757.5 870 1372.550 832.5 832.5 900 1500 2250 65 1012.5 1012.5 1117.5 1695 2520 80 1372.5 1372.5 1515 2160 3240 100 1650 1657.5 1912.5 2880 4320 125 2557.5 2595 3420 4830 7237.5 150 **** ****.5 3870 7200 11340 200 4830 4860 5580 9000 15300 250 4680 9270300 12780 12960350 21240 21600400 30240 30600产品口径工作压力(MPa)名称(DN) 1.6(P)2.5(P)4.0（P) 6.4（P)Y42X 不锈钢减压阀15 1770 1770 2107.5 20 2070 2070 2490 25 2310 2310 2754 32 2490 2490 297040 3150 3150 367550 3600 3600 432065 4140 4140 4972.580 6255 6255 7500100 6750 6255 8460125 9840 10200 12225150 14400 14940 17940200 19440 20340 24420250 36540 38700 46440300 51480 55140 68175产品口径工作压力(MPa)名称(DN) 6.4（C) 10.O(C) 6.4（I) 10.O(I)Y45Y/H 杠杆式减压阀50 2700 2820 4950 5130 80 3960 4140 7380 7620 100 4770 5010 8280 8550 150 **** **** 16380 17010 200 11880 12240 25200 26280 250 25200 26100300 35640 36450YZ11X- 16只管减压阀1.6(T) 1.6(P) 15 112.5 375 20 127.5 382.5 25 187.5 487.5 32 255 675 40 465 907.5 50 630 1305产品口径工作压力(MPa)名称(DN) 1.6(C)2.5(C)4.0（C) 6.4（C)YK43X/F 空气减压阀15 1260 1260 1440 20 1305 1305 1485 25 1380 1380 1560 32 1440 1440 1620 40 1605 1605 1770 50 1770 1770 216065 1950 1950 243080 2220 2220 2610100 2430 2520 2850125 3240 3375 3600150 **** **** 4380200 5040 5220 6030250 9270 9540 3120300 13140 13410 15300350 21600 22500 27000产品口径工作压力(MPa)名称(DN) 1.6(C) 2.5(C) 4.0（C)YK43X/F 不锈钢空气减压阀15 2760 2790 3060 20 2940 2970 3240 25 3090 3210 3510 32 3300 3465 3810 40 3990 3990 4380 50 4455 4650 5100 65 5010 5010 5490 80 7290 7380 8130 100 8370 8730 10035 125 10935 11400 13110 150 16080 16830 19350 200 21540 22770 26175 250 33300 35100 40365 300 53100 55800350 78120 80460产品口径工作压力（mpa）名称(DN) 2:1* 3:1*Y13X-16T 比例式减压阀15 330 360 20 330 360 25 360 435 32 495 540 40 600 675 50 795 855Y416X 1.6（Z） 2.5（C)减压稳压阀253240 525 765 50 630 840 65 810 1020 80 1035 1380 100 1245 1650 125 1920 2565 150 **** **** 200 3510 4830产品口径工作压力（mpa）名称(DN) 2:1* 3:1*Y13X-16T 比例式减压阀（B型铁壳铜芯）40 352.5 390 50 420 450 65 540 622.5 80 705 780 100 885 990 125 13200 1425 150 1657.5 1785 200 2287.5 2490Y13X-16T 比例式减压阀（全铜）40 1012.5 1050 50 1192.5 1282.5 65 1770 1800 80 2220 2235 100 2775 2992.5 125 4020 4230 150 **** **** 200 7425 8010产品口径工作压力（mpa）名称(DN) 1.6（Z） 2.5（C)Y44H/T 波纹管减压阀20 630 832.5 25 652.5 855 32 667.5 930 40 765 1080 50 810 115565 1080 1575 80 1500 2100 100 1770 2340 125 2610 3720 150 **** ****CYY12F 锻压内螺纹空气减压阀1.6(C)2.5(C)4.0（C)1.6/2.5P 15(1/2) 555 555 615 1065 20(3/4) 630 630 705 1170 25(1") 690 690 795 1590 32(5/4) 840 840 975 1665 40(3/2)50(2")型号口径16 16C/25 40 64 100 16P/25 40P 64PY43H 活塞式减压阀DN15/DN20360 465 555 675 870 1245 1455 1770 DN25 390 525 645 750 1050 1755 1905 2265 DN32 420 600 675 1005 1320 2010 2175 2430 DN40 480 720 870 1200 1545 2325 2520 3195 DN50 525 780 945 1395 1995 2625 2790 3600 DN65 600 930 1110 1575 2355 2850 3675 4500 DN80 930 1260 1485 1800 2520 3840 6030 6450 DN100 975 1350 1695 2100 2850 4635 6300 7695 DN125 1575 2265 3180 3870 5430 8550 12195 13695 DN150 **** **** 3600 5400 7560 9825 14070 17475 DN200 2565 3750 4935 7035 9450 13395 19635 22875 DN250 6345 7425 8775 25350 29520DN300 7890 9345 13320 35550DN350 20055DN400 26790DN450 37500DN500 48990型号口径16 16C/25 40 64 100 16P/25P 40P 64P Y42H DN15/DN20 285 360 390 495 645 1155 1200 1365（高压）直接作用弹簧薄膜减压阀DN25 339 435 480 630 855 1410 1710 1935DN32 375 510 555 705 1035 1605 1920 2130 DN40 495 660 720 870 1230 2010 2625 3180DN50 570 750 810 990 1395 2175 2685 3570 DN65 600 810 855 1035 1620 2475 3570 4410 DN80 855 1245 1410 1605 2400 3750 4950 6390 DN100 1140 1590 1710 2055 3075 4950 6855 8535 DN125 2025 2820 3135 3540 5145 9015 13140 14610 DN150 **** **** 3465 4230 6675 10035 15045 19020 DN200 3150 4560 5100 5715 7650 16695 21900 24120 DN250 6870 8805 9480 13245 28605 31845DN300 8490 11385 47925DN350 16500DN400 19425DN450DN500型号口径10/16* 16C/25 16PY44H减压阀波纹管式DN20 600 780 1422 DN25 600 795 1530DN32 630 855 1710 DN40 705 990 1920DN50 750 1065 1995 DN65 990 1425 2550 DN80 1365 1905 4035 DN100 1620 2295 4950 DN125 2400 3345DN150 **** ****型号口径100* 100I Y945H100 Y945H100IY44H减压阀波纹管式DN50 2370 4155 6120 7485 DN80 3465 6090 7455 9570DN100 4200 6885 8355 10620 DN150 6300 13575 14160 20355DN200 10230 21120 16380 26070 DN250 22065 26760 34470 DN300 30615型号口径16C/25 40 64 16PYK43X/F/Y型先到活塞式气体减压阀DN20 1125 1185 1320 1500 DN25 1155 1215 1395 1995DN32 1230 1305 1500 2220 DN40 1320 1410 1605 2610DN50 1410 1500 1800 2850 DN65 1605 1770 2085 3030 DN80 1965 2160 2595 3915 DN100 2220 2460 2820 4500 DN125 3075 3840 4605 7425 DN150 **** **** 5820 9015 DN200 4800 5880 7440 12660 DN250 9195 9960DN300 12675 14100DN350 20370 22665DN400 35220产品名称口径1.0/1.6(铸铁）1.0/1.6（铸钢，球墨）2.5mpaYX741 减压阀DN40 975 1095DN50 1050 1125 DN65 1125 1275 DN80 1200 1425DN100 1350 1650 1725 DN125 1800 2025 2100 DN150 **** **** 2475 DN200 2775 3150 3300 DN250 3750 4650 4800 DN300 5400 6300 6600 DN350 6450 7950 8250 DN400 8250 9750 10050 DN450 9750 11700 12000 DN500 11250 13500 13950 DN600 14250 18750 19500 DN700 22950 26700 27450 DN800 30450 34500 35250 DN900 43500 54000 55200 DN1000 57000 69000产品名称公称通径工作（mpa）1.0/1.6200X 减压阀DN40 421.5 DN50 432 DN65 478.5 DN80 534 DN100 609 DN125 778.5 DN150 816 DN200 1294.5 DN250 2362.5 DN300 3282 DN350 5869.5 DN400 8475 DN450 11082 DN500 12432产品名称公称通径工作压力(MPA)1.0/1.6Z 1.0/1.6C可调式减压DN25 834 1000.5稳压阀DN32 834 1000.5YX741X-16DN40 889.5 1074DN50 927 1111.5DN65 1020 1222.5DN80 1206 1482DN100 1390.5 1668DN125 1761 2131.5DN150 2317.5 2779.5DN200 2964 3613.5DN250 4077 4911DN300 5559 6670.5DN350 7041 8449.5DN400 8523 10191DN450 10377 12414DN500 14452.5 17418DN600 21309 25570.5DN700 29652 35577DN800 37986 45582一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
给排水常用阀门及使用说明
对夹式蝶阀
对夹式蝶阀
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘 形蝶板绕着轴线旋转，旋转角度为0 ° ~ 9 0 ° 之间，旋转到9 0 ° 时，阀门则 牌全开状态。
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘 形蝶板绕着轴线旋转，旋转角度为0 ° ~ 9 0 ° 之间，旋转到9 0 ° 时，阀门则 牌全开状态。
采用偏心结构，减少密封圈的磨擦，延 长阀门的使用寿命。
密封结构设计合理，达到完成密封，泄 漏为零，能适应较恶劣工况。
更换阀板密封圈、“0”形圈、蝶板、转
轴等材质，可适用多种介质和不同温度。特 别是采用不锈钢材质 钢环，既防腐又耐磨，使适用范围更加广泛。
适 用 温 度 ℃ - 10～+120 适用介质淡水、污水、空气等
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需 旋转9 0 ° 即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。 蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此 通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹 密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体 上或附在蝶板周边。
本阀门工作时靠液压缸的 液体压力失去活塞，使活塞杆 上下运动松紧缓冲弹簧连动阀 杆带动阀板，作垂直于流体的 直线位移来达到启闭目的。关 闭阀板时应在油压缸上端加压， 活塞与阀杆作由上向下运动， 反之开启阀板时，应在缸的下 端加压，活塞与阀杆作由下向 上运动。
蝶阀
30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日 本普遍采用，而在我国推广则是70年代后的事了。目前世界上一般 在DN300毫米以上蝶阀已逐渐代替了闸阀（注：消防泵的进水管道不 能用蝶阀）。蝶阀与闸阀相比有开闭时间短，操作力矩小，安装空 间小和重量轻。以DN1000为例，蝶阀约2T，而闸阀约3.5T，且蝶阀 易与各种驱动装置组合，有良好的耐久性和可靠性。
可调减压阀-200X可调减压阀
减压阀>>可调式减压阀>>可调减压阀产品详细信息减压阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
200X减压阀说明书及及故障排除方法
200X减压稳压阀一、结构特点和用途200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。
使用时，当调定出口压力后，能自动保持稳定出口压力。
本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、工作原理当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。
当出口压力高于导阀弹簧设定值时，导阀关闭。
控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。
由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。
进口压力使主阀开启。
在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。
三、减压阀技术参数：1、公称压力：1.0MPa、1.6MPa、2.5MPa2、壳体试验压力：P=1.5PN3.密封试验压力：P=1.1PN4、出口压力：PN1.0MPa调节阀0.09~0.8MPaPN1.6MPa调节阀0.10~1.2MPaPN2.5MPa调节阀0.15~1.6MPa5、适用介质：水6、适用温度：80℃四、减压阀的工作原理：当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。
当出口压力高于导阀弹簧设定值时，导阀关闭。
控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。
由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。
进口压力使主阀开启。
在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。
五、水利控制阀阀设计选用要点（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
可调式减压阀
可调式减压阀200X —10/16/25（C）（P）可调式减压阀使用说明书上海卡玫龙阀门有限公司一、产品概述200X 可调式减压阀由主阀和针型调节阀、导阀、球阀及接管系统组成。
本阀门一般安装在高层建筑、生活区域或其它供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。
本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。
工作特点：1. 压力控制稳定可靠。
导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。
2. 操作方便。
工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
二、性能参数公称压力PN（MPa）1.0 1.6 2.5工作压力（MPa）1.0 1.6 2.5试验压力壳体试压（MPa）1.5 2.4 3.8 密封试压（MPa）1.1 1.8 2.5出口压力调节范围（Mpa）0.2~0.8 0.2~1.2 0.2~1.8 动静压差（Mpa）0.2出口压力稳定性相对于进口压力的变化误差±10%适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀构造、法兰连接、结构及外形尺寸图四、主阀上制控管路、元件布置示意图五、工作原理当管道从进水端给水时，水流过针型调节阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。
由于导阀的排水量大于针型调节阀的进水量，主阀控制室压力下降，进口压力使主阀开启。
稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。
调节导阀弹簧即可设定出口压力。
安装好此阀后，如果出口压力值不适合现场要求，则可以通过如下方法对此阀进行调节：首先松开减压导阀平螺母，然后根据现场要求用M6内六角扳手或顺时针或逆时针调节调节螺母。
可调先导式减压阀组
先导可调式减压阀组简介减压阀组是使管道中介质出口压力低于进口压力, 并保持出口压力近于恒定的压力控制阀。
通常减压阀组由自动阀、量程阀、快开阀、遥控阀等4个阀门组成，每个阀门在管道上起着不同的作用。
自动阀：在减压阀组控制顶压时实现自动调节。
量程阀：在自动阀自动控制时起辅助调节作用。
快开阀：用于TRT故障时与减压阀组快速切换，在高炉减压阀组控制顶压时，作手动阀用。
遥控阀：用于中控时应急手动控制顶压及高炉顶压超高限时紧急连锁，防止损坏炉顶设备。
先导可调式减压阀组工作原理：减压阀是一种自动降低管路工作压力的专门装置，减压阀组可将阀前管路较高的水压减少至阀后管路所需的水平。
1)能减动压和静压,并将阀前介质传递至阀后,且阀后压力在一定范围内可以自由调节的阀门。
按结构型式可分为直接驱动的直接式减压阀和设有先导装置的先导式减压阀。
(2)可调式减压阀的组成(沿水流方向)A、控制阀;B、过滤器;C、阀前后的压力表;D、可调式减压阀;E、可曲挠橡胶接头或管道伸缩器;F、控制阀门。
注:A、当可调式减压阀主阀体带有压力表时,减压阀组可不设置压力表。
B、当可调式减压阀主阀体自身带有过滤装置时,减压阀组可不设过滤器。
C、安装现场应有拆卸过滤装置的空间。
(3)生活、生产、消防给水和热水供应系统,在需要减静压的场所,并符合下列情况时,应装设给水减压阀：(4)减压阀宜设置两组，其中一组备用。
(5)减压阀的设置诮便于管理、操作、安装和维修;减压阀不宜设置在吊顶和住宅户门内;当减压阀设置在管道井内时应留出足够的空间。
减压阀组适用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量，并广泛用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域先导可调式减压阀组使用注意：使用减压阀组时，严禁乱拧乱动、自行拆卸。
否则减压阀的严密性能和降压性能都会遭到破坏。
