室分设计集成勘察设计流程
室分系统集成勘察、设计流程解答
1、从移动工程管理中心下单到集成厂家，这个下单过程是随机的还是分片区的给厂家。也
就是说集成厂家接到工单流程是怎么走的。
2、集成厂家接到工单后，组织去现场勘察，如广州移动，一般会有什么专业人员随从，
起什么作用。
3、现场勘察时，一个室内分布站点是用光直还是无线直放站或着是其他方式，这个信
源（主要是移动）是怎么确定的，为什么要这样确定。

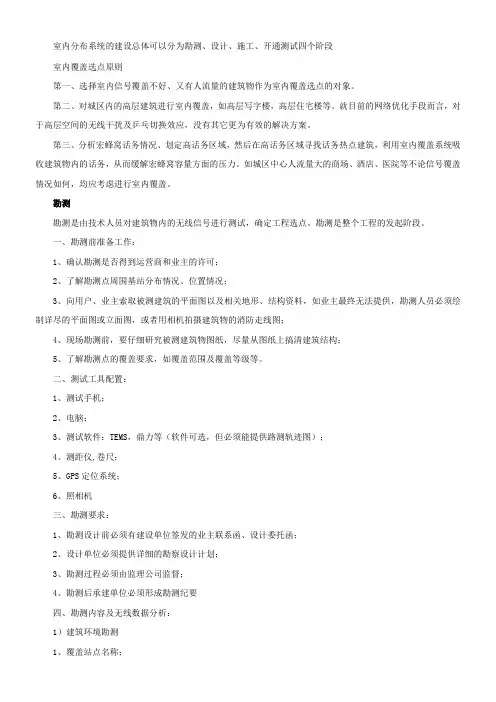

4、勘察过程中，做为设计人员应该注意些什么，要做好哪些前期工作。
5、画图设计时，要考虑哪些因素，比如移动要求的天线口功率，室内吸顶天线布置，
天线间隔多少，覆盖后要达到什么效果，如场强、信号外泄等要求。
按顺序回答：
1.通常运营商是按片区或者是谈点能力分点给集成商
2.现场勘察一般只有集成商的人，设计院一般比较懒，如果碰到大型站点，如体育馆、博物
馆之类的，那么设计院、集成商、监理、运营商都会在。
3.室内分布系统用什么信源，取决于你要覆盖的站点有多大的话务量、需不需要考虑日后的扩容、光缆能否进入到楼内、分布系统功率是否满足以及是否会对基站造成影响，等等等等的因素。3G不用考虑无线直放站了，光纤直放站也用的非常少了，通常RRU、微蜂窝、宏蜂窝在3G中用到最多，电信室分还可以用干放，联通WCDMA和移动TDSCDMA由于其频率高，
干放不建议使用。
4.勘察时，如果你前期能够要的到该站点的图纸，那最好不过，如果你要不到，那你只能去现场画了，并且要画清楚每个柱子的位置、米数，了解建筑物结构、功能，是否热点区域、忙时人流量，走线方式、弱电井是否互通、确定信源安装位置合理（光缆是否方便到、接电、接地是否容易），天线布放是否会影响楼梯的美观，是否需要做全覆盖或局部覆盖，电梯的运行空间，以及是否具有施工可行性或如何能降低施工难度又不影响十分系统等等等等，这
类勘点注意事项太多了，只能靠经验积累吧。
5，这个问题每个运营商的规范不同，电信的要求地下室天线口功率5-8dBm，覆盖半径不超15M，电梯可稍高，每天线覆盖3层楼，具体情况根据不同的覆盖场景有所不同。
联通的WCDMA要求天线口功率不超过5dBm,因为要考虑到MCL，通常为3dBm，每天线覆盖半径8m-12M，不同的覆盖场景覆盖方式有所不同。这些规范性的东西找个规范去看看就行
了。
画图方面看你用什么画了，是用VISIO还是AUTO CAD，VISIO一般所有器件都有了模板，功率也可自动计算，打印出来也挺漂亮，但是如果建筑结构很复杂的楼，它的打印效果就不如
CAD了。
CAD看你是有模板的还是没有模板的，目前有些CAD版的室分设计软件（不过要买，还很贵），操作非常方便，什么功率、安装图导系统图、标签制作等等一体化全部可以完成。
画图方面太杂，只能自己慢慢感受吧
