10KV配电室倒闸操作票
(完整版)10kV倒闸操作票001
变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。
如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。
2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。
3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。
多张操作票要有连续性。
4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。
5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。
否则按无操作记录处理。
6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。
10kV倒闸操作票的填写
倒闸操作的相关制度
变电站名 调度发令人姓名 操作票票号 调度下达命令的时间 操作完毕、回完令的时间 接受调度命令人姓名
操作任务应与 调度命令相符
执行栏
操作顺序用阿 拉伯数字表示
倒闸操作的相关制度
• 单位：变电站名称的填写，按照国家电网公司要求应先填 写站名，后填写电压等级。如： 泰山500kV变电站。 • 编号：变电站（发电厂）倒闸操作票的编号由供电分公司 统一编号，并在印刷时一并排印，使用单位应按编号顺序 依次使用，编号不能随意改动，不得出现空号、跳号、重 号、错号。如：泰山2010-001。 • 操作任务的填写：操作任务的填写要简单明了，做到能从 操作任务中看出操作对象、操作范围及操作要求。操作任 务应填写设备双重名称，即电气设备中文名称和编号。每 张操作票只能填写一个操作任务。 一个操作任务：是指 根据同一操作命令为了相同的操作目的而进行一系列相关 联并依次进行的不间断倒闸操作过程。
倒闸操作的基本要求
7. 具有经“三审”批准生效的操作票 8. 严格执行倒闸操作票相关流程 9. 操作票必须按顺序执行，不得跳项和漏项，不准擅自更改 操作票内容及操作顺序 10.除特殊情况不得随意更换操作人和监护人 11.操作中发生疑问或发现电气闭锁装置问题，应立即停止 操作，报告值班负责人，查明原因后，再决定是否继续操 作 12.全部操作结束后，对操作过的设备进行复查，并向发令 人回令
倒闸操作的技术原则
如果先拉电源侧隔离开关QS1，则弧光短路点在断路器的电源侧，将造 成电源侧短路，使上一级断路器QF0跳闸，扩大了事故停电范围。
倒闸操作的相关制度
• 变电站倒闸操作的六项把关制度
• 一、操作准备关
1）明确操作任务和停电范围，做好分工 2）拟定操作顺序，确定挂地线部位、组数及应设的遮拦、标示牌。明确 工作现场临近带电部位，并制订出相应的措施 3）考虑继电保护装置、自动装置相应变化及应断开的交、直流电源和防 止电压互感器、站用变压器二次向一次反送高压电的措施
10kv倒闸操作票范本
10kv倒闸操作票范本1.10KV配电系统的倒闸操作程序面试时可以这样回答：10KV配电系统倒闸操作如下1、高压倒闸操作，必须根据值班调度人员以及值班负责人的必须命令，受令人复诵无误后才能执行。
2、倒闸操作前，必须填写操作票，根据接线图填写项目、顺序。
3、倒闸操作必须有两人进行，一人操作，一人监护，其中对设备熟悉者，技术水平高者，进行操作。
4、停电拉闸操作顺序依次为：分断路器···拉开负荷侧刀闸···拉开母线侧刀闸，严禁带负荷拉隔离开关。
5、送电合闸操作顺序依次为：合母线侧刀闸（上隔离开关）···合负荷侧刀闸（下隔离开关）···合断路器开关。
6、高压柜和高压柜出线端有人工作检修时，停电拉闸操作完成后，应在出线侧验电、加封地线、挂有人操作禁止合闸的标示牌，并把验电加封地线写入完全操作票。
7、高压柜合闸操作前，应先，拆除线路加封的接地线，摘下有人操作的时候禁止合闸的标示牌，然后进行合闸操作。
8、操作票应在填写时间编号，作废操作票应注明作废字样，已操作的操作票应注明已执行字样。
9、填写操作票应字迹清楚，不得涂改，注明操作人、监护人的姓名，操作完成时间扩展资料：高压配电室倒闸安全措施：1、任何倒闸操作都必须由倒闸负责人全面指挥，并在现场监护，倒闸操作必须使用倒闸操作票。
2、倒闸前，倒闸负责人应对设备投入运行的线路、开关等进行检查，都处于完好状态方可进行倒闸操作。
3、倒闸过程中，操作人员应注意先后顺序，防止带负荷拉闸。
4、倒闸时应先将受电机房的联络开关及电源开关合上，然后合上送电机房电源开关的隔离闸刀及油开关。
此时，对于正在运行的设备检查是否有电源指示；如果没有指示，则应立即停止操作，查明原因。
5、当运行回路已经投入运行时，应先停下送电机房另一回路油开关及隔离闸刀，后停下受电机房的电源开关，且两端开关都要挂上警告牌。
10kv倒闸操作票范本
10kv倒闸操作票范本
倒闸操作票
工作单位：XXX电力公司
操作人员：XXX
日期：XXXX年XX月XX日
操作项目：
1. 倒闸操作前的准备工作
2. 执行倒闸操作
3. 完成倒闸操作后的检查工作
1. 倒闸操作前的准备工作：
a. 确保所有相关设备的电源已断开，并进行停电标示；
b. 检查倒闸开关、闭锁装置等设备是否正常运行；
c. 与现场值班人员沟通，确保操作安全；
d. 确认周围没有其他人员在倒闸操作区域内。
2. 执行倒闸操作：
a. 戴好绝缘手套和绝缘鞋，并佩戴好安全帽；
b. 将倒闸操作杆插入倒闸装置，并将操作杆固定；
c. 观察操作杆指示器，确认当前倒闸装置的位置；
d. 根据操作要求，进行倒闸操作；
e. 确认倒闸操作完成，并将操作杆拔出，接通安全锁，防止误操作。
3. 完成倒闸操作后的检查工作：
a. 检查倒闸装置位置指示器，确保装置指示与操作一致；
b. 检查倒闸操作区域周围是否有工具、材料等物品遗留；
c. 检查电源是否重新接通，以防误操作导致设备重新启动。
备注：
1. 在执行倒闸操作时，要保持沟通畅通，并密切与现场值班人员的协作；
2. 操作人员在进行倒闸操作时，要严格遵守所在单位的操作规程；
3. 倒闸操作完成后，将操作票交至相关主管人员处。

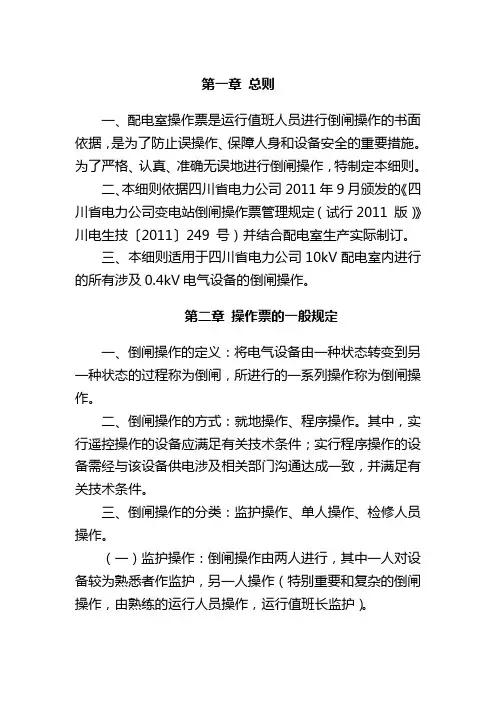

操作票新规定【2012】版
第一章总则一、配电室操作票是运行值班人员进行倒闸操作的书面依据，是为了防止误操作、保障人身和设备安全的重要措施。
为了严格、认真、准确无误地进行倒闸操作，特制定本细则。
二、本细则依据四川省电力公司2011年9月颁发的《四川省电力公司变电站倒闸操作票管理规定（试行2011 版）》川电生技…2011‟249 号）并结合配电室生产实际制订。
三、本细则适用于四川省电力公司10kV配电室内进行的所有涉及0.4kV电气设备的倒闸操作。
第二章操作票的一般规定一、倒闸操作的定义：将电气设备由一种状态转变到另一种状态的过程称为倒闸，所进行的一系列操作称为倒闸操作。
二、倒闸操作的方式：就地操作、程序操作。
其中，实行遥控操作的设备应满足有关技术条件；实行程序操作的设备需经与该设备供电涉及相关部门沟通达成一致，并满足有关技术条件。
三、倒闸操作的分类：监护操作、单人操作、检修人员操作。
（一）监护操作：倒闸操作由两人进行，其中一人对设备较为熟悉者作监护，另一人操作（特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班长监护）。
（二）单人操作：倒闸操作由单人进行。
实行单人操作的设备、项目及运行人员需经设备运行管理部门批准，人员应通过专项考核，并符合《四川省电力公司无人值班变电站运行管理制度》（川电生技…2007‟90 号）的相关规定。
单人操作时，不得进行登高操作。
（三）检修人员操作：倒闸操作由检修人员进行。
设备检修人员可进行10kV 及以下电气设备由热备用至检修或由检修至热备用的监护操作，但具体人员需经考试合格并批准；监护人由设备运行人员或经本单位考试合格并批准的其他检修人员担任。
四、停电拉闸操作应按照负荷侧断路器(开关) →电源侧断路器(开关)的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。
禁止带负荷拉合隔离开关(刀闸)。
具体操作步骤如下：1、由运行转检修操作：拉开开关→验明开关两侧无电压→合上接地刀闸（或装设接地线）→。
10KV配电室倒闸操作票
顺序
操作项目
执行
1
模拟操作
2
断开B3B4出线柜负荷开关
3
检查B3B4出线柜负荷开关是否全部断开、指示灯是否已灭
4
断开B2低压无功功率率补偿装置
5
检查B2低压无功功率率补偿装置是否断开、指示灯是否已灭
6
断开B1进线柜断路器开关
7
检查B1进线柜断路器开关是否断开、指示灯是否正确
3
检查C3/C4/C5/C6/C7/C8出线柜负荷开关是否全部断开、指示灯是否已灭
4
断开C2低压无功功率率补偿装置
5
检查C2低压无功功率率补偿装置是否断开、指示灯是否已灭
6
断开C1进线柜断路器开关
7
检查C1进线柜断路器开关是否断开、指示灯是否正确
8
把C1进线柜断路器摇至分离状态
9
检查C1进线柜断路器是否摇至分离状态
8
悬挂标识标牌
9
10
11
12
13
14
15
备注：
操作人： 监护人： 值班负责人（值长）：
10KV配电室倒闸操作票
单位：
编号：
发令人
受令人
发令时间
年 月 日 时 分
操作开始时间： 年 月 日 时 分
操作结束时间： 年 月 日 时 分
操作任务：10KV高压6#变压器联络柜合闸操作
顺序
操作项目
执行
1
模拟操作
5
检查A2低压无功功率率补偿装置是否断开、指示灯是否已灭
6
断开A1进线柜断路器开关
7
检查A1进线柜断路器开关是否断开、指示灯是否正确
配电室工作票倒闸操作票
配电室工作票倒闸操作票
(总2页)
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
配电室倒闸操作票
电气设备检修工作票
编号：
1、工作负责人（监护人）：职称班组工作人员
2、工作地点和工作内容：
3、计划工作时间：自年月日时分
至年月日时分
4、安全措施
（1）应拉开的开关和刀闸（注明编号）：
（2）应装接地线位置（注明确实地点）：
（3）应设遮拦，应挂标示牌的地点：
（4）工作票签发人签名：
收到工作票时间：月日时分
以下由工作许可人（配电室值班人员）填写：
●已拉开的开关和刀闸（注明编号）：
●应装接地线位置（注明接地线和装设地点）：
●应设遮拦，应挂标示牌（注明地点）：
●工作许可人签名：时间：月日
5、许可工作开始时间：年月日时分
工作负责人签名：许可人签名：
6、工作负责人变动：原负责人离去，变更为负责。
工作负责人签名：许可人签名：
7、工作票延期到：年月日时分
工作负责人签名：许可人签名：
8、工作终结及送电
（1）工作人员全部撤离，现场已清理完毕。
（2）接地线共组已拆除，号处接地刀闸已断开。
（3）临时遮拦共处已拆除，永久遮拦处已恢复。
（4）标示牌共处已拆除，更换标示牌处已换完。
（5）全部工作于年月日时分结束。
工作负责人签名：许可人签名：。
10kvy四条出线由检修转运行倒闸操作票
单位：110KV明珠变电所
票令号 发令人 操作时间 任 V 序 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 接调度令确认无误 按要求检查、穿戴安全防护用品 模拟操作无误 核对设备名称及编号 取下10KV塔西甲线32057开关操作把手上悬挂“禁止合闸，有人工作”标识牌 解除10KV塔西甲线32057开关小车与32060-7接地刀闸上的安全锁（锁号： #） 拉开10KV塔西甲线32057-7接地刀闸 检查10KV塔西甲线32057-7接地刀闸确在分位 给上10KV塔西甲线32057开关二次插头 将10KV塔西甲线32057开关小车由试验位摇至工作位 检查10KV塔西甲线32057开关小车确在工作位 检查10KV塔西甲线32057开关确无送电障碍 合上10KV塔西甲线32057开关 检查10KV塔西甲线32057开关确在合位 检查10KV塔西甲线32057开关带电显示器及各仪表指示正常 翻10KV塔西甲线32057开关设备动态牌 核对以上操作无误，汇报调度 务 年 月 操作级别： 发令时间： 日 时 分始至 年 月 日 时 分
编号：MZB-2013级
10KV塔西甲线32057开关由检修转运行 内容
操作人
监护人
专职监督人
日
时分行 备注
高压倒闸操作票
检查无误后，合2#(12#）高压主进开关，检查高压电压。
8
合高压柜5#、9#、6#、10#开关，检查是否正确。
9
合低压柜4#、12#、23#、27#主进开关，检查低压电压是否正确。
10
合各路低压负荷开关。
11
检查各配电柜运行是否正常。
12
做运行记录。
13
14
备注：1严格操作过程
2认真填写
3不得涂改
高压倒闸操作票
编号：
操作开始时间：年月日时分
终了时间：年月日时分
操作任务：
分断各路低压负荷开关。
2
分断低压4#、12#、23#、27#主进开关。
3
分断高压5#、9#、6#、10#开关。
4
分断高压柜12#、(2#)主进开关。
5
将12#(2#）高压手车拉出并将机械锁锁住，拔出钥匙。
6
将机械锁钥匙插入2#(12#）高压柜，并将锁打开，2#(12#）高压柜复原。
负责人：监护人：操作人：
10KV变压器倒闸操作送电操票
操作完成时间：
10KV变压器送电操作票
操作人： 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 监护人： 班长： 操作内容 联系变电站值班人员10KV变压器送ቤተ መጻሕፍቲ ባይዱ 检查10KV变压器工作结束、工作票办终结 测10KV变压器高、低压侧绝缘良好 检查380V母线负荷开关均在断开位置 给上10KV变压器低压侧开关操作保险 摇10KV低压侧开关至工作位置 合上10KV变压器高压侧隔离刀闸 检查10KV变压器高压侧隔离刀闸合好 合上10KV变压器高压侧开关 检查10KV变压器充电良好 合上10KV变压器低压侧开关 检查380V母线电压正常 通知变电站值班人员10KV变压器已送电 开始时间： 操作情况
10kV线路送电倒闸操作票
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】
3
√
拆下3223QS与322QF之间2号接地线，在拆1号接地线。
4
√
合上322QF控制线路保险。
5
√
合上重合闸。
6
√
合上3221QS，并确认。〔可看仪表，指示灯，红色-运行。绿色-停顿〕
7
√
合上3223QS，并确认。
8
√合上32ຫໍສະໝຸດ QF，并确认。9√
手柄上悬挂“已送电〞标示牌。
备 注：
操作人
监护人
许可人
*******
10kV线路倒闸操作票
编号：〔7位流水号〕
操作任务
322QF送电任务
操作开场时间
月日时分
操作完毕时间
月 日时分
顺序
操作√
操作项目
1
√
把322QF检修好后，推进电柜内装好，拆下接地线，取下“此步高压〞标示牌。
2
√
取下322QF，3221QS，3223QS手柄上悬挂“制止合闸，有人工作〞标示牌。
高压电工倒闸操作票
电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复
备用分热备用和冷备用：冷备用籽路器、隔离开关（刀开关）都处入断开位置；热备用
断路器处入断开位置，隔离开关（刀开关）处入合闸位置。
2、送电操作要求
1，先电源，后送负荷；先送高压，后送低压；先合主进，后合出线；先合隔离开关, 后断路器。
33,全面检查操作质量。
四、运行变压器倒备用变压器（停电和不停电倒）
8、原运行变压器转备用，原备用变压器转运行
现运行方式为：第一电源供电，2T运行带全负荷；第二电源及1T备用。倒为1T运
行，2T备用。（停电倒变压器）
1,拉低压电容器开关，查确以断开;
23，合各低压出线开关，查确以合上;
24，合低压电容器开关，查确以合上;
202-5,
查确以断开;
23,
202-9,
查确以断开;
24,
202-2,
查确以断开;
25,
201-9,
查确以断开;
26,
201-2,
查确以断
27,
21,查确以断开;
28,
22,查确以断开;
29，全面检查操作质量。
三、全站由运行转检修
6、全站由运行转检修，并执行安全技术措施
现运行方式为：第一电源供电，1T、2T并列运行带全负荷；第二电源备用
20,
合402-5，查确以合上;
21,
合402，查确以合上;
22,
合445-5，查确以合上;
1,拉低压电容器开关，查确以断开;
16,
245-4，查确以断开;
17,
245-5，查确以断开;
倒闸操作票
倒闸操作票单位:_**变电所(厂) 第2020-02号倒闸作业任务: 10KV F1 **线1#上变压器由运行转检修倒闸作业根据: 2020-02 停电工作票发令人:*** 发令时间: 2020年06月19日07时15分受令人: 操作开始: 年月日时操作完成: 年月日时倒闸作业程序1 、检查10KV 1#柱上变压器高压侧101 号隔离开关，21号跌开式熔断器确已在合闸位置2、检查10KV 1#柱上变压器低压侧受电柜401号断路器确在合闸位置。
3、断开10KV 1#柱上变压器低压侧受电柜401号断路器4、检查10KV 1#柱上变压器低压侧受电柜401号断路器确己在分闸位置5、确认10KV #柱上变压器低压侧负荷已切除。
6、在401 号断路器上悬挂”禁止合闸,有人工作” 的标示牌。
7、拉开10KV 1#柱上变压器高压侧21号跌开式熔断器。
8、检查10KV 1#柱上变压器高压侧21号跌开式熔断器确己在分闸位置。
9、拉开10KV 1#柱上变压器高压侧101 号隔离开关10、检查10KV 1#柱上变压器高压侧101号隔离开关确已在分闸位置11 、在10KV1#柱上变压器高压侧绕组验电，确认A相，B相，C相无电。
12 、在10KV 1#柱上变压器高压侧21号跌开式熔断器负载侧装设1#接地线一组，并在接地处挂“已接地”标示牌。
13、在101 号隔离开关及21号跌开式熔断器负载侧分别悬挂“禁止合闸有人工作”的标示牌。
以下空白倒闸操作票单位:***变电所(厂) 第2020-01号倒闸作业任务: 10KV F1 ***线1 #柱上变压器由检修转运行倒闸作业根据: 2020-01 号送电工作票发令人:*** 发令时间: 2020年06月18日14时09分受令人: *** 操作开始: 年月日时操作完成: 年月日时倒闸作业程序序1 检查10KV 1#柱上变压器高压侧101号隔离开关，21号跌开式熔断器确在分闸位置。
2 检查10KV 1#柱上变压器低压侧进线柜401号断路器确在分闸位置3 取下接地处“已接地”和101号刀闸、21号跌开式熔断器负载侧悬挂的“禁止合闸，有人工作”的标示牌。
10KV开关柜倒闸操作票
摇10KV控制楼变电所2#变手车至“工作”位置
8
检查10KV控制楼变电所2#变手车确在“工作”位置
9
合10KV控制楼变电所#2变912真空断路器控制合闸开关
10
合10KV控制楼变电所#2变912真空断路器
11
检查10KV控制楼变电所#2变912真空断路器确已合上
12
挂牌
备注：
操作人：监护人：值班负责人：
10KV控制楼变电所#1变由检修转运行
√
顺序
操作项目
1
摘牌
2
拉开10KV控制楼变电所1#变91101接地刀闸
3
检查10KV控制楼变电所1#变91101接地刀闸确已拉开
4
合10KV控制楼变电所1#变状态显示小空开、计量小空开、照明小空开
5
插上10KV控制楼变电所1#变二次插头
6
检查10KV控制楼变电所#1变911真空断路器确已断开
10
推上10KV控制楼变电所#2变91201接地刀闸
11
检查10KV控制楼变电所#2变91201接地刀闸确已推到位
12
挂牌
备注：
操作人：监护人：值班负责人：
倒闸操作票
编号：
发令人
受令人
发令时间：
年月日时分
操作开始时间：
年月日时分
操作结束时间：
年月日时分
（）监护下操作（）单人操作（）检修人员操作
操作任务
4
断开10KV控制楼变电所#1变911真空断路器控制合闸开关
5
摇10KV控制楼变电所#1变手车至“试验”位置
6
检查10KV控制楼变电所#1变手车确在“试验”位置
7
拔出10KV控制楼变电所#1变二次插头
倒闸操作票：电容器由运行转检修
倒 闸 操 作 票
运行班 第页 共页通操第号
发令人
受令人
发令时间
年 月 日 分
操作开始时间：
年 月 日 时 分
操作结束时间：
年 月 日 时 分
（ ）监护下操作 （ ）单人操作 （ ）检修人员操作
操作任务：
将1#电容器通702由运行转检修
√
序号
操 作 项 目
时间
1
检查1#电容器通702开关确已具备停电条件；
2
将10kV1#电容器通702开关柜上：控制开关1QK由“就地”打至“远控”位置；
3
在后台机上断开1#电容器通702开关；
4
检查通702开关确已断开；
5
将通702开关小车由“试验”摇至“运行”位置；
6
检查通702开关小车确已摇至“运行”位置；
7
合上通7029刀闸；
8
检查通7029刀闸确已合上；
9
将10kV1#电容器通702开关柜内：保护装置电源开关1ZK1断开；
15
将10kV1#电容器通702开关柜上：保护跳闸压板1LP1停用；
16
将10kV1#电容器通702开关柜上：遥控跳闸压板1LP8停用；
17
将10kV1#电容器通702开关柜上：遥控合闸压板1LP9停用；
18
拉开通70266刀闸；
19
检查通70266刀闸三相确已拉开；
20
合上通70269刀闸；
21
检查通70269刀闸三相确已合上；
10
将10kV1#电容器通702开关柜内：控制电源开关1ZK2断开；
11
将10kV1#电容器通702开关柜内：储能电源开关1HK断开；
10KV母线操作票样本
编号：
发令人 王春奎
受令人 豆修祥 发令时间： 月 日 时 日 分
2016年 8月 6日 时 分
时
分
操作开始时间: 年 年 月
终止时间：2016 时 分 年8月6日
（ 王春奎 ）监护下操作（
）单人操作（豆修祥）检修人员操作
操作 5 6 7 8 9 10 11 12 13 14 15 16
操作人：
监护人：
操 作 项 目
在模拟图板上进行模拟操作 拉开配变10KV开关 检查配变10KV开关在分闸位置 拉开配变10KV闸刀 检查配变10KV闸刀在分闸位置 拉开10KV压变、避雷器闸刀 检查10KV压变、避雷器闸刀在分闸位置 拉开36688申新公司进线开关 检查36688申新公司进线开关在分闸位置 拉开36688申新公司母线闸刀 检查36688申新公司母线闸刀在分闸位置 拉开36688申新公司进线闸刀 检查36688申新公司进线闸刀在分闸位置 做好安全措施、挂号安全标识
