道路测量员与隧道测量员官方帮助文件PDF版本
隧道施工复测和控制测量作业指导书
新建张唐铁路**标段隧道施工复测和控制测量作业指导书工程名称：编 号：编 制：审 核：批 准 人：中铁**局集团张唐铁路项目经理部*项目部二〇一〇年十一月方案修改记录修改日期页码章节修改内容修改通知编号修改人方案修改记录修改日期页码章节修改内容修改通知编号修改人目录1、适用范围 12、编制依据及目的 12.1编制依据 12.2编制目的 13、隧道测量的准备工作 13.1收集资料 13.2测量作业人员配置 13.3主要测量仪器配备 13.4测量仪器鉴定 24、测量作业的基本要求 25、测量仪器的维护、保养、使用 25.1仪器的出箱、安置和入箱 25.2仪器的正确使用 26、隧道测量的主要内容、控制方法及主要结构物测量方法 3 6.1隧道测量的主要内容 36.2隧道平面控制、高程控制测量方法 36.3隧道主要结构物测量方法 47、隧道贯通测量 47.1贯通误差的测量 47.2隧道贯通误差的调整 58、隧道竣工测量 59、测量精度质量保证措施 6隧道施工复测和控制测量作业指导书1、适用范围适用于中铁**局张唐铁路工程*标段第*项目分部**隧道进口段施工复测、控制测量及施工放样测量作业指导。
2、编制依据及目的2.1编制依据(1)《铁路隧道工程施工质量验收暂行标准》（TB10417-2003）;(2)《工程量测规范》（GB50026-2007）;(3)《铁路工程测量规范》（TB10101-2009）;(4)《**隧道相关设计说明》。
2.2编制目的为了保证隧道相向开挖面贯通误差符合测量规范，线路上的各种建筑物位置符合铁路隧道工程施工质量验收标准。
3、隧道测量的准备工作3.1收集资料(1)隧道所在地区地形图和线路平面图、设计院提交控制测量桩点数据。
以上数据供洞外加密选点及隧道洞外控制测量复测使用。
(2)隧道线路平面要素表和隧道洞身纵断面图，依据隧道线路平纵要素分别计算出线路逐桩坐标及设计高程值。
(3)施工组织设计的贯通面里程及洞口施工现场平面布置图。
公路隧道工程施工测量规范
公路隧道工程施工测量规范一、总则隧道工程施工测量是指在隧道工程施工过程中，对隧道工程进行测量、监测和控制的过程。
为了保证隧道工程施工的顺利进行，保证工程质量，需要制定相关的测量规范，明确测量工作的内容和要求，便于施工单位进行准确的测量工作。
本规范适用于公路隧道工程施工过程中的测量工作，包括测量前的准备工作、测量工作的具体内容和要求，以及测量后的处理和记录。
施工单位在进行测量工作时应从事故、质量和工程进度等方面进行综合考虑，确保测量结果的准确性和可靠性。
二、测量前的准备工作（一）测量前的资料核对在进行隧道工程施工测量前，施工单位应从设计图纸、规范和施工方案等方面对测量的相关资料进行核对，确保测量前的工作基础具备。
对于无法核对的地质情况和工程资料，应与设计单位和监理单位进行沟通，明确相关信息。
（二）测量前的测量仪器准备施工单位应具备相应的测量仪器和设备，并进行仪器的校准和检定。
对于需要使用的测量仪器，应在使用前进行检查和试验，保证测量仪器的正常工作。
（三）测量前的准备工作在进行隧道工程施工测量前，施工单位应对测量的具体任务进行计划，确定测量的方法和程序，对测量所需的人员和材料进行安排。
在确定测量点的设置和选取时，应考虑测量结果的准确性和可靠性，确保测量结果符合工程要求。
三、测量工作的具体内容和要求（一）隧道轴线测量1. 隧道轴线测量应根据设计要求，在隧道的进口、出口以及隧道内进行测量。
测量方法可采用导线测量和全站仪测量，对于特殊要求的隧道轴线测量，应使用相应的仪器和方法进行测量。
2. 测量结果应及时记录，并进行分析和处理。
测量结果应符合设计要求，并能与实际情况相符合。
3. 隧道轴线的测量结果应在设计图纸上进行标注，确保施工单位能够清晰的了解隧道轴线的位置和布置。
（二）隧道横断面测量1. 隧道横断面测量应根据设计要求，在隧道的不同位置进行测量。
测量方法可采用全站仪测量和激光测距仪测量，对于特殊要求的隧道横断面测量，应使用相应的仪器和方法进行测量。
最新整理公路隧道施工技术规范施工测量.doc
3 施工测量3.1 一般规定3.1.1控制测量的精度应以中误差衡量，最大误差(极限误差)规定为中误差的两倍。
3.1.2 隧道施工时应做好下列工作：(1)长隧道设置的精密三角网或精密导线网，应定期对其基准点和水准点进行校核；(2)洞外水准点、中线点应根据隧道平纵面、隧道长度等定期进行复核，洞内控制点应根据施工进度设定。
3.1.3洞内施工隧道测量，桩点必须稳定、可靠，且通视良好。
水准点应设在不易损坏处，并加以妥善保护。
测量仪器、工具在使用前应作检校，保证仪器具的技术状态符合使用要求，使用光电测距仪时，应按其使用规定要求进行。
3.1.4隧道平面控制测量的精度、隧道内两相向施工中线在贯通面上的极限误差、由洞外和洞口内控制测量误差引起在贯通面产生的贯通误差影响值、洞内导线测角、量距的精度以及两洞口水准点间往返测高差不符什，均应符合交通部现行的《公路隧道勘测规程(JTJ 063)》的规定。
3.1.5隧道竣工后应提交贯通测量技术成果书、贯通误差的实测成果和说明、净空断面测量和永久中线点、水准点的实测成果及示意图。
3.2 洞内施工测量3.2.1洞内导线应根据洞口投点向洞内作引伸测量，洞口投点应纳入控制网内，由洞口投点传递进洞方向的联接角测角中误差，不应超过测量等级的要求，后视方向的长度不宜小于300m。
导线点应尽量沿路线中线布设，导线边长在直线地段不宜短于200m；曲线地段不宜短于70m。
无团合条件的单导线，应进行二组独立观测，相互校核。
用中线法进行洞内测量的隧道，中线点间距直线部分不宜短于100m；曲线部分不宜短于50m。
当用正倒镜延长直线法或曲线偏角法检测延伸的中线点时，其点位横向偏差不得大于5mm。
3.2.2特长隧道、长隧道及采用大型掘进机械施工的隧道，宜用激光设备导向。
3.2.3供导坑延伸和掘进用的临时点可用串线法标定，其延伸长度在直线部分不应大于30m；曲线部分不应大于20m。
串线法的两吊线间距不宜小于5m。
道路工程测量作业指导书
道路工程测量作业指导书标题：道路工程测量作业指导书引言概述：道路工程测量是道路建设中至关重要的一环，准确的测量数据是保证道路质量和安全的基础。
本指导书将详细介绍道路工程测量的基本原理、常用仪器、测量方法和注意事项，帮助工程人员进行准确、高效的测量作业。
一、基本原理1.1 测量基准：确定测量基准是道路工程测量的第一步，通常选取道路两侧的边坡或路基作为基准线。
1.2 测量精度：道路工程测量的精度要求较高，通常在毫米级别，需要选择合适的仪器和方法进行测量。
1.3 测量误差：测量误差是不可避免的，工程人员需要了解误差的来源并采取相应措施进行修正。
二、常用仪器2.1 全站仪：全站仪是道路工程测量中常用的高精度测量仪器，能够同时测量水平角和垂直角，适用于各种复杂地形。
2.2 GPS定位系统：GPS定位系统可以实现高精度的位置定位，适用于大范围的道路测量和定位。
2.3 激光测距仪：激光测距仪可以快速、准确地测量道路的长度和高度，是道路工程中常用的测量工具。
三、测量方法3.1 横断面测量：横断面测量是道路工程中常用的测量方法，用于确定道路的横截面形状和坡度。
3.2 纵断面测量：纵断面测量用于测量道路的纵向坡度和高程变化，是道路设计和施工中重要的数据来源。
3.3 曲线测量：曲线测量是为了确定道路设计中的曲线半径和转向角度，需要精确的测量数据支持。
四、注意事项4.1 安全第一：在进行道路工程测量时，工程人员需要注意安全，遵守相关规定和操作规程，确保测量作业安全进行。
4.2 环境因素：环境因素如天气、地形等会影响测量精度，工程人员需要选择合适的测量时间和方法。
4.3 数据记录：测量数据的准确记录是道路工程测量的关键，工程人员需要及时记录和整理测量数据，确保数据的可靠性。
五、总结道路工程测量是道路建设中不可或缺的一部分，准确的测量数据是保证道路质量和安全的基础。
工程人员需要熟悉测量原理、选择合适的仪器和方法，并注意安全和数据记录等方面，才能完成高质量的测量作业，为道路建设提供可靠的数据支持。
隧道工程隧道测量知识详解(一套)(7)精品文档7页

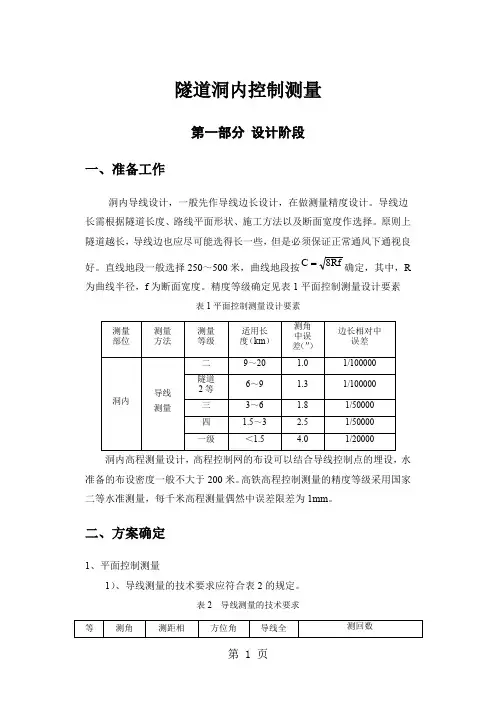

隧道洞内控制测量第一部分 设计阶段一、准备工作洞内导线设计，一般先作导线边长设计，在做测量精度设计。
导线边长需根据隧道长度、路线平面形状、施工方法以及断面宽度作选择。
原则上隧道越长，导线边也应尽可能选得长一些，但是必须保证正常通风下通视良好。
直线地段一般选择250～500米，曲线地段按Rf C 8 确定，其中，R 为曲线半径，f 为断面宽度。
精度等级确定见表1平面控制测量设计要素表1平面控制测量设计要素洞内高程测量设计，高程控制网的布设可以结合导线控制点的埋设，水准备的布设密度一般不大于200米。
高铁高程控制测量的精度等级采用国家二等水准测量，每千米高程测量偶然中误差限差为1mm 。
二、方案确定1、平面控制测量1）、导线测量的技术要求应符合表2的规定。
表2 导线测量的技术要求注：表中n为测站数。
2）、角观测宜采用方向观测法，并符合表3的规定。
表3 水平角方向观测法的技术要求3)、边长测量应符合表4的规定。
表4 边长测量技术要求注：①、一测回是全站仪盘左、盘右各测量一次的过程②、测距仪精度等级划分如下Ⅰ级∣md∣≤2m mⅡ级 2 mm＜∣md∣≤5mmⅢ级 5 mm＜∣md∣≤10mmⅣ级10 mm＜∣md∣≤20mmmd为每千米测距标准偏差。
即按测距仪出厂标称精度的绝对值，归算到1km的测距标准偏差。
③、mD=a+b×D式中：mD----仪器测距中误差（mm），a----标称精度中的固定误差（mm），b----标称精度中的的比例系数（mm/km），D----测距长度（km）4)、测距边的斜距应进行气象和仪器常数改正。
气压、气温读数取位应符合表5的规定。
三等及以上等级测量应在测站和反射镜站分别测记，四等及以下等级可在测站进行测记。
当测边两端气象条件差异较大时，应在测站和反射镜站分别测记，取两端平均值进行气象改正；当测区平坦，气象条件差异不大时，四等及以下等级也可记录上午和下午的平均气压、气温。
公路隧道测量规范资料
公路隧道测量规范篇一：公路测量规范2中华人民共和国行业标准公路勘测规范Specifications for Highway Reconnaissance SurveyJTJ061-99关于发布《公路勘测规范》的通知交公路发[1999]269号各省、自治区交通厅，北京市交通局，上海市市政工程管理局，天津市市政工程局，重庆市交通局，部属公路设计、施工、科研、监督、监理单位，公路院校：现批准发布《公路勘测规范》（编号JTJ061-99），作为行业标准，自1999年12月1日起施行。
1985年发布的《公路路线勘测规范》（JTJ061-85）以及1991年发布的《公路桥位勘测设计规范》（JTJ062-91）、1985年发布的《公路隧道勘测规程》（JTJ063-85）中有关勘测的内容同时废止。
《公路勘测规范》由交通部第一公路勘察设计院主编，人民交通出版社出版。
希望各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告交通部第一公路勘察设计院，以便修订时参考。
中华人民共和国交通部1999年6月4日1 总则1.0.1 为统一公路勘测的技术要求、精度和作业方法，提高公路勘测水平和质量，适应公路工程建设需要，制订本规范。
1.0.2 本规范适用于新建和改建公路项目，以及桥梁、隧道、互通式立体交叉等独立建设项目的勘测。
1.0.3 公路勘测除应符合本规范外，还应符合国家现行的有关强制性标准的规定。
1.0.4 公路勘测应按《公路工程基本建设项目设计文件编制办法》所规定的设计阶段进行相应的勘测工作，本规范按初测、定测及一次定测编制。
1.0.5 各设计阶段，当需对路线、桥梁、隧道、互通式立体交叉等进行方案比较时，应对各方案进行同深度的勘测与调查。
1.0.6 公路勘测作业方法除应使用本规范规定的各种方法外，亦可运用高新技术采用符合本规范精度规定的其它勘测方法，不断提高公路勘测质量与水平。
1.0.7 本规范的测量精度以中误差为衡量指标，极限误差为中误差的两倍。
公路工程测量员岗位职责
公路工程测量员岗位职责一、引言公路工程测量员是公路建设中不可或缺的重要职位，负责测量和记录公路工程相关数据，并协助工程师制定施工方案和解决工程问题。
本文将探讨公路工程测量员的岗位职责，以帮助读者更好地了解该职位的具体工作内容。
二、前期测量阶段在公路建设工程的前期阶段，测量员主要负责测量地形地貌、地下管道、隧道洞口等地理数据，为工程师提供准确的基础信息。
测量员需要使用地理测量仪器和软件，如全站仪、GPS等，对地形和地貌进行测量，并制作详细的测量图，以便后续的规划和设计工作。
三、施工测量阶段在公路建设的施工阶段，测量员的工作职责更加繁琐。
首先，测量员需要根据施工图纸和工程计划，确定测量控制点，并使用全站仪等仪器进行精确测量和定位。
其次，测量员需要对施工现场进行精确测量，记录地面高程、坡度、曲线等参数，并及时对测量结果进行分析和修正。
四、质量检验阶段公路工程竣工后，测量员的工作并未结束。
他们需要对新建公路进行全面的质量检验，确保其符合国家相关标准和规定。
测量员需要对新建公路的平整度、坡度、弯道半径等参数进行测量和分析，以确保公路的质量达到要求。
同时，测量员还需要对公路的交通标志、标线等进行检查，确保其符合交通安全要求。
五、变更监测阶段公路工程竣工后的一段时间内，测量员仍然需要对公路进行定期监测和测量。
他们需要对公路的沉降、变形等参数进行测量，及时发现并解决可能的问题，以保证公路的正常运行和使用。
测量员还需要对公路运行时的交通流量、光线照明等参数进行监测，为后续的改进和升级提供数据支持。
六、总结公路工程测量员是公路建设中不可或缺的关键角色。
他们负责测量和记录公路工程相关的地理数据、施工数据和质量数据，并为工程师制定施工方案和解决工程问题提供准确的基础信息。
公路工程测量员需要熟练掌握测量技术和仪器操作，并具备良好的沟通能力和团队合作精神。
相信随着公路建设的不断发展和完善，公路工程测量员的职责和工作内容也会进一步得到扩展和深化。
隧道工程隧道测量知识详解
隧道工程隧道测量知识详解
测回法观测水平角记录手簿
竖 测目 盘 站标 位
置
水平度盘读数
半测回角值
一测回平均角
值
备注
A 左
B
A 右
B
0 20 12 42 45 30 180 20 30 222 45 42
42 25 18 42 25 12
42 25 15
附图
PPT文档演模板
隧道工程隧道测量知识详解
•O2 •β •O
•β
•O1
•A
•b
•A1
•B •B1
PPT文档演模板
隧道工程隧道测量知识详解
• 3.竖直角测量原 •a、理定义 ：在同一竖直面内，仪器
中心至目标的倾斜视线与水平视线 所加的锐角。 • 角值范围：-90°~ +90°
• 视线向上倾斜， •称仰角，α为正值；
•视线向下倾斜， •称俯角，α为负值。 •b、原理：
• 三 、平面定向 • 四、高程导入测量
• 测 五量、洞门测量和盾构机进出洞基座放样
• 六、井下控制 • 测八量、贯通
• 七、盾构施工测量 • 九、竣工测量
• 十测、量监控 • 十一、地铁隧道中的轴线计算
量测
PPT文档演模板
隧道工程隧道测量知识详解
•第一部分、测量学基础
一 、测量学基本概念
1、地球的形状和大小
隧道工程隧道测量知识 详解
PPT文档演模板
2021/1/6
隧道工程隧道测量知识详解
•课程目
录1、盾构法隧道施工发展史
2、隧道轴线控制技术
3、管片拼装技术
4、同步注浆技术
5、隧道防水技术
6、主要配套设备操作及用电
铁路隧道监控量测技术规程 pdf
铁路隧道监控量测技术规程 pdf下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铁路隧道监控量测技术规程解析在铁路建设中，隧道工程是一项重要的组成部分，其安全性和稳定性直接影响到整个铁路系统的运行。
隧道工程测量
隧道测量第一节隧道施工测量的内容及其作用隧道施工测量一般是包括在地面上建立平面的与高程的控制网。
随着施工的进展，将地面上的坐标、方向和高程传递到地下去，在地下进行平面的与高程的控制测量，再根据地下控制点进行施工放样，指导开挖、衬砌施工。
进行这些测量工作的目的，就是要在地下标定出工程的设计中心线与高程，为开挖、衬砌指定出方向、位置；保证在两个相向开挖面的掘进中，施工中线及高程能够正确贯通，符合设计要求；保证开挖不超过规定界限；因为铁路隧道是整个铁路的一部分，所以当线路定测以后，隧道两端洞口的位置就确定下来，而用标桩固定在地面上。
对于直线隧道来说，如图9－2，A、D为隧道两端洞口点，它们的位置是利用线路上的直线点ZD1、ZD2、及ZD3、用经纬仪以正倒镜法放样出来的。
直线隧道的方向，就根据A、D两点来确定。
因此，在建立地面控制网时，必须将它们作为控制点，如果因为地形的限制，不能将它们做为首级控制网的点子，也要用插入点的方法测定它们的位置。
这样就可以根据控制点的坐标，求得在两端洞口处进洞拨角的数值，用以在施工时指导进洞的方向。
对于曲线隧道而言，控制网的作用一方面要保证隧道本身的正确贯通，另一方面还要控制前后两条切线的方向，使它们不产生移动而影响前后直线线路的位置如图9-3。
这时除了将洞口的两点A、D包括在控制网中以外，还应该将两切线上的点子ZD1、ZY、ZD3及ZD4也包括在控制网内，这样就可以精确地测定两条切线的交角，从而精确地确定曲线元素，以保证在地下开挖中放样数据的正确性。
隧道中线上各点的坐标都是根据地面控制网的坐标系统计算的。
以后根据施工的进展，将地面上的坐标系统通过洞口、竖井或斜井传递到地下，在地下坑道中再用导线测量方法建立地下控制系统。
隧道中线上各点的位置以及地下其它各种建筑物的位置，都根据地下控制点以及由它们的坐标所算得的放样数据进行放样。
应用这种放样方法时，由于布设了地面和地下控制网可以控制误差的积累，从而保证贯通精度。
隧道测量作业指导书
隧道施工测量一．隧道施工的特点和隧道测量的任务和内容1.隧道施工的特点隧道的开挖是顺着中线不断地向洞内延伸的，衬砌和洞内建筑物（避车洞、排水沟、电缆槽等）的施工紧跟其后，不等贯通，隧道内的大部分建筑物已经建成；为了保证工期，常利用增加开挖面的方法，将整个隧道分成若干段同时施工。
两个开挖面相向开挖，在预定位置挖通称为贯通。
贯通后，由两端分别引进的线路中线，应按设计规定的精度正确衔接。
2.隧道施工测量的主要任务隧道测量主要是为了保证相向开挖的工作面，按照规定的精度在预定位置贯通；保证洞内各项建筑物以规定的精度按照设计位置修建，不得侵入建筑限界3．隧道施工的测量特点（1）洞外总体控制作为指导隧道施工的测量工作，在隧道开挖前一般要建立具有必要精度的、独立的隧道洞外施工控制网，作为引测进洞的依据；对于较短的隧道，可不必单独建立洞外施工控制网，而以经隧道施工复测、调整后并确认的洞外线路中线控制桩为引测进洞的依据。
（2）洞内分级控制洞内控制点控制正式中线点（正式中线点是洞内衬砌和洞内建筑物施工放样的依据），正式中线点控制临时中线点；临时中线点控制掘进方向。
洞内高程控制与平面相仿，临时水准点控制开挖面的高低，正式水准点控制洞内衬砌和洞内建筑物的高程位置。
（3）开挖方法影响测量方式当采用先导坑后扩大成型法施工时，对隧道的位置还有一定的纠正余地，隧道施工测量可先粗后精；当采用全断面开挖一次成型法施工时，隧道施工测量必须一次到位。
对于采用全断面开挖法开挖的隧道，其测量过程与先挖导坑后扩大成型开挖的隧道基本一样，不同的是对临时中线点、临时水准点的测设精度要求较高，或者是直接测设正式中线点、正式水准点。
（4）隧道施工的特殊环境对控制点布设提出特殊要求隧道贯通前，洞内平面控制测量只能采用支导线的形式，测量误差随着开挖的延伸而积累，所以要经常的对洞内的控制点进行复测，用以检较精度，保证洞外控制网和洞内施工控制测量必要的精度。
隧道工程测量复习doc资料
隧道工程测量复习第九章地形图测绘1、地形图测图顺序是？先根据测图的目的及测区的具体情况，建立平面及高程控制网，然后在控制点的基础上进行地物和地貌的碎步测量2、进行碎部测量时，后视的目的是什么？传递高程。
3、地形图上等高线分为哪几类？计曲线之间有几根首曲线？基本等高线（首曲线）加粗等高线（计曲线）半距等高线（间曲线） 1/4等高线（助曲线） 44、等高距的定义相邻等高线间的高差称为等高距。
5、根据图纸上距离，及实地距离，计算比例尺。
6、路线右角的测定与转角的计算第十章道路中线测量1.什么叫道路中线测量？道路中线测量是通过直线和曲平线的测设，将道路中心线的平面位置用木桩具体地标定在现场，并测定路线的实际里程。
2.路线纵断面测量分为哪两步？基平测量中平测量3、圆曲线测设要素有哪几个？如何计算？例题10-1切线长曲线长外距切曲差。
4、路线测量中的整桩号和整桩距分别指的是什么？5、路线转角的定义路线由一个方向偏转为另一个方向时，偏转后的方向与原方向的夹角。
6、道路中线测量中，设置转点的作用是什么？供交点，测角、量距或延长直线瞄准之用。
7、缓和曲线主点里程、逐桩坐标计算（复习课后习题、背公式）第十一章路线的纵、横断面测量1、公路的高程系统是哪个高程系统？1985年国家高程基准2、什么叫基平测量？基平水准点设置的位置应选择在什么地方沿路线方向设置水准点，并测定其高程，从而建立路线的高程控制，称为基平测量。
一般规定，在路线的起终点、大桥两岸、隧道两端、垭口以及一些需要长期观测高程的重点工程附近设置永久性水准点。
在一般地区，应每隔一定长度设置一个永久性水准点。
3、什么叫中平测量？中平测量采用什么方法？如何安置仪器？根据基平测量建立的水准点高程，分别在相邻的两个水准点之间进行水准测量，测定各里程桩的地面高程，称为中平测量。
4、中平测量的方法，中桩高程的计算方法。
隧道工程测量项目一隧道工程测量总论1、隧道工程测量的步骤1、测量方案的准备2、洞外控制测量3、洞内外联系测量4、洞内控制测量5、隧道施工测量6、贯通测量项目二洞外控制测量2、隧道洞外平面控制测量的方法1gps平面控制测量2精密导线法平面控制测量3三角形网法平面控制测量3、GPS所使用的坐标系统是什么？GPS的定位原理是什么？大地参考坐标系4、卫星定位系统包括哪三个部分gps的空间部分 gps的地面监控部分 gps的用户部分。
隧道工程施工测量与竣工测量59页_权威资料_附图丰富
南昆线米花岭隧道（8.654km） 的中长隧道均可采用狭长的
湘黔复线新雪峰山隧道（3.693km）多环导线
深圳梧桐山公路隧道
北京地铁复兴门折返线工程
……等等。
16
隧道贯通面
④ ③
①
②
隧道为双洞直线型，全长3.02km和
图7-3
3.01km，三维导线网作平面控制。
①导线网包含四个闭合环：TC14-TC1-TC2-TC13-TC14；TC2-TC3-TC4-TC11TC12-TC13-TC2；TC4-TC5-TC6-TC9-TC10-TC11-TC4；TC6-TC7-TC8-TC9-TC6
二
三
四
五
2.0
3.6
5.0
8.0
13
导线环角度闭合差，应不大于按下式计算的限差：
f 限 2m n
式中 m——设计所需的测角中误差（″）； n——导线环内角的个数。
导线的实际测角中误差应按下式计算，并应符合控制测 量设计等级的精度要求。
m
f
2
n (14 3)
N
式中fβ——每一导线环的角度闭合差（″）；
n ——每一导线环内角的个数；
N——导线环的总个数。
14
导线环（网）的平差计算:
一般采用条件平差或间接平差。当导线精度要求不高时，亦 可采用近似平差。 用导线法进行平面控制比较灵活、方便，对地形的适应性强。 我国长达14.3 km的大瑶山隧道和8 km多的军都山隧道，采 用光电测距仪导线网作控制测量，均取得了很好的效果。
区格式水准尺
21
3 隧道进洞测量
隧道进洞测量： （隧道洞外和洞内的联系测量）
在隧道开挖之前，必须根据洞外控制测量的结果，测算洞口 控制点的坐标和高程，同时按设计要求计算洞内待定点的设 计坐标和高程，通过坐标反算，求出洞内待定点与洞口控制 点（或洞口投点）之间的距离和夹角关系，可按极坐标方法 或其它方法测设出进洞的开挖方向，并放样出洞门内的待定 点点位。
隧道测量施工专项方案培训资料
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载隧道测量施工专项方案培训资料地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容G205五里亭至桃林公路改建工程TJ-01标（K21+609.209～K26+059）隧道测量施工专项方案编制人：王政2017年 03 月 19 日审核人：丁士国2017年 03 月 20 日审批人：年月日安徽省公路桥梁工程有限公司G205五里亭至桃林段改建工程TJ-01标隧道测量施工专项方案审批表隧道测量施工专项方案报审表工程名称：G205五里亭至桃林公路改建工程编号：目录TOC \o "1-2" \h \u HYPERLINK \l _Toc8580 第一章编制说明PAGEREF _Toc8580 1HYPERLINK \l _Toc9688 1编制原则 PAGEREF _Toc9688 1 HYPERLINK \l _Toc29220 2编制依据 PAGEREF _Toc29220 2 HYPERLINK \l _Toc3732 3编制范围 PAGEREF _Toc3732 2 HYPERLINK \l _Toc23416 第二章工程概况 PAGEREF _Toc23416 3HYPERLINK \l _Toc23456 1工程简介 PAGEREF _Toc23456 3 HYPERLINK \l _Toc32353 2主要工程量 PAGEREF _Toc32353 6HYPERLINK \l _Toc25953 3隧道平面设计 PAGEREF _Toc25953 6HYPERLINK \l _Toc22469 4隧道纵面线形设计 PAGEREF _Toc22469 6HYPERLINK \l _Toc2778 5隧道横断面设计 PAGEREF _Toc27786HYPERLINK \l _Toc4493 第三章施工方案及技术措施 PAGEREF _Toc4493 7HYPERLINK \l _Toc8595 1测量作业任务及内容 PAGEREF_Toc8595 7HYPERLINK \l _Toc14674 2施工测量技术方案 PAGEREF _Toc14674 7HYPERLINK \l _Toc15886 3控制测量 PAGEREF _Toc15886 7 HYPERLINK \l _Toc8607 4控制网贯通精度预算 PAGEREF_Toc8607 17HYPERLINK \l _Toc24722 5隧道施工放样测量 PAGEREF _Toc24722 20HYPERLINK \l _Toc27123 6爆破测量 PAGEREF _Toc27123 24 HYPERLINK \l _Toc12687 7隧道竣工测量 PAGEREF _Toc12687 26HYPERLINK \l _Toc19501 第四章质量保证措施 PAGEREF_Toc19501 27HYPERLINK \l _Toc4590 第五章安全保证措施 PAGEREF_Toc4590 29编制说明1编制原则1.1安全第一的原则施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案，特别是断层等不良地质地段的隧道施工安全等。
隧道施工测量
隧道施工测量一、领桩及接桩、踏勘施工现场施工前期务必由甲方测量人员会同乙方测量人员踏勘施工现场，并由甲方测量人员负责对现有平面操纵点与高程操纵点进行现场认领，做好领桩及接桩工作。
甲方务必做到认真交桩，并提供桩位点标记图；乙方务必做到认真接桩，并根据现场通视情况拟建施工操纵网等一系列测量内容，提出一些测量技术性问题，由甲方现场解释清晰；最后，以双方在交桩领桩书上签名为准，这时才算领桩及接桩任务结束。
这里务必强调每个区间隧道，甲方务必提供四个平面操纵点与两个以上的高程操纵点（图7-1），否则，以操纵点不足为理由，乙方可拒绝接桩。
图控制点布置二、布设测量施工操纵网M A隧道施工对测量精度的要求，要根据隧道长度与施工方法而定。
所谓精度要求，要紧是指横向贯穿的误差限值。
为隧道工程施工而建立的地面操纵，包含平面操纵与高程操纵。
地面操纵的要紧任务是：保证盾构按实际要求的精度推进，确保隧道正确贯穿。
通常在建立地面操纵前，地面已选好竖井位置，选点时地面操纵点应可能包含隧道的进出口操纵点，这样能够在测量时提高贯穿的精度，又能够减少工作量。
布设地面操纵网能够使用三角锁法、导线法、三角锁与导线结合法。
进行三角锁能够避免大量量距工作，图形扩展灵活，但受通视条件限制，通常很难建成理想的三角锁形，特别在高层集中的城市中更难布设。
导线法布设操纵网已成为目前隧道施工中布设地面操纵的热点，它灵活、简便，为了减少测角对横向贯穿精度的影响，对导线测量方法加以选择，对测量仪器的精度加以提高等方法满足操纵精度要求。
由于全站仪的进展，地面操纵测量使用导线方法来进行起来越显示它的优越性。
地面高程操纵测量通常都使用几何水准测量的相应等级精度来满足隧道施工要求。
水准点应埋设在便于观测且不受施工破坏的地方。
三、仪器及人员配备隧道测量是盾构掘进的眼睛，为了确保盾构沿理论轴线跟踪，测量工作主显得特别重要。
测量工作的质量包含仪器设备的精度与测量技术力量强弱，为此，务必引起足够重视。
