JT300S1505数字测量投影仪测试方法
25J数字测量投影仪操作规程
25J数字测量投影仪操作规程1、适用范围：广泛适用于机械、仪表、钟表、电子、电缆、橡胶等各行业及院校、研究所、计量检定部门、试验室和生产车间。
2、主要技术参数：工作台尺寸：150mm*150mm液晶显示屏尺寸：320mm*320mm工作台行程：X轴55mm,Y轴55mm玻璃台尺寸：Φ60载物台旋转范围：0-360°上光源：30W(6V)下光源：30W(6V)测量手轮格值：0.01mm调焦行程：60mm操作方式：手动电源：220V,50HZ重量：约35KG3、操作步骤：3.1 打开主机和液晶显示器开关使系统供电。
3.2根据测量样品选择上光源测量或下光源测量，测量样品放在载物镜中心位置，调节变焦镜头或镜头高度使显示屏成像清晰，将其旋转零位对准，调整样品测量点与测量轴平行，移动测微手轮将被测点的一端对准显示屏上十字线交点，测微X轴手轮上读数，移动测微手轮另一被测点对准十字线交点，再次读数，两者之差即为被测尺寸。
同样方法移动Y轴进行纵向测量。
3.3测量时可调节工作台左方的光源调整轮，选择合适的测量亮度。
3.4测量工作完毕后使工作台在X、Y方向恢复到对称位置。
4、维护和保养:4.1仪器应放在清洁干燥的试验室里，避免光学零件发霉、金属生锈，影响光学系统成像质量和仪器测量精度。
4.2光学零件不能用手触摸，上有灰尘可用软毛笔拂去，污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。
4.3显示屏上污渍较多时，可用干净湿纱布蘸少许中性洗涤剂轻擦，污渍除掉后，在用干净湿纱布擦抹几次去净洗涤剂。
4.4仪器轨道面应定期用航空汽油擦干净，在涂除锈油脂。
投影仪的测量介绍 投影仪如何操作
投影仪的测量介绍投影仪如何操作测量投影仪是一种测量仪器，它能运用光学投射的原理，将您所需要测量的工件的轮廓通过投影光投影在察看屏幕上；其在工件生产、检测上起到举足轻重的作用。
一测量投影仪是一种测量仪器，它能运用光学投射的原理，将您所需要测量的工件的轮廓通过投影光投影在察看屏幕上；其在工件生产、检测上起到举足轻重的作用。
一般来说，测量投影仪紧要由照明灯泡，物镜，工作台，投影仪这四个部件构成。
影仪测量学问1.投影机光源型式投影测定机的投影光线型式有二种，兹分述如下：a.轮廓投影轮廓投影乃应用〝光〞的直线前进原理而得。
光源所发出的光通过待测工件，而投影到投影幕上，由于待测工件并非透亮物，故只能看到待测工件的外缘轮廓，又称为透过照明法。
b.表面投影表面投影乃应用〝光〞的反射原理而得。
光源必需照在待测工件表面的上方，经工件表面后，反射至投影幕上，而得到放大的工件轮廓表面情形，故照射在物体表面的光又称为反射照明法。
反射照明法又分为斜反射照明法及垂直反射照明法两种。
2.投影机机型投影测定机依设计的不同，轮廓投影光线可分为光轴向上型、光轴向下型、光轴横向型等三种，光线经由工件投射至镜头，再反射至投影幕上。
表面投影光线都接受水平投射，光线经由半反射镜反射至工件表面，再由工件表面反射，穿过半反射镜投射至镜头，再反射至投影幕上。
若以轮廓投影光线投射方向分类，投影测定机之型式如下：a.光轴向上型轮廓投影光线由上而下投射；表面投影光线沿水平方向，藉半反射镜转为由上而下投射，*大特点为投影幕呈倾斜状态，简单察看投影像。
b.光轴向下型表面投影乃应用〝光〞的反射原理而得。
光源必需照在待测工件表面的上方，经工件表面后，反射至投影幕上，而得到放大的工件轮廓表面情形，故照射在物体表面的光又称为反射照明法。
反射照明法又分为斜反射照明法及垂直反射照明法两种。
c.光轴横向型轮廓投影光线呈水平方向投射；表面投影光线沿水平另一轴向投射，藉半反射镜转为呈水平方向投射，*大特点为测定面与光轴平行，测定物装设或拆卸简单。
JVT300视频测量仪技术资料
JVT300视频测量仪技术资料一、产品图片：二、产品特点：1、高精密花岗岩底座和立柱，坚固稳定；2、采用LED冷光源，底光和表面光手动可调，实现透射和反射照明，亮度高，寿命长，体积小；3、采用连续变倍的物镜可以快速改变图像的放大倍率，适用于不同工件的测量；4、无间隙摩擦传动，可切换快速移动，大大提高了工作效率；5、JVT系列是在JVP型的基础上，增加了高精度Renishaw探针测头，配备TPM6、专用软件，可作立体工件上的斜面、圆、槽沟、柱、球、锥、盲孔、高度等测量，以及各要素的相关位置、距离、角度计算，可一次性完成整个测量。
三、产品用途：能高效地检测各种形状复杂工件的轮廓、表面形状及尺寸、角度和位置，特别是精密零部件的微观检测与质量控制。
适用于电子、仪器仪表、刀夹具、精密机械零件、精密五金件、电子元器件、塑料与橡胶成品、半导体元器件、冲压件、接插件、模具、汽车、机械加工、军工、航天航空、高等院校、科研院所等行业及各级计量部门或车间检查站。
四：主要功能：TPM三坐标测量软件（JVT专用）介绍：1、几何元素测量功能：采集点、线、圆、椭圆、平面、球、圆筒、圆锥等；2、组合计算功能：具有距离、角度、组合点、组合面、组合圆等组合计算功能；3、形位公差：计算真直度、真圆度、平面度、圆柱度、垂直度、平行度、同轴度等；4、探针校正和坐标调整：进行探针校正、工件坐标调整；5、探头测量方位：可进行多种探头方式和多种角度选择；6、数据输出：可输出至Excel、Word、AutoCAD等软件进行进一步处理和统计分析。
五、半自动测量软件介绍：软件特点：1、适用于WINDOWS XP操作系统；2、提供彩色高品质影像；3、可测量点、线、圆、距离、角度，计算真圆度、真直度、同心度等，并能实时产生检验报表；4、可切换成中文简体、繁体、英文三种界面；5、可根据实际物体的摆放位置，在原有坐标系与实际位置不符时，可重新建立新坐标系并自动摆正；6、图形及测量值可用WORD、EXCEL、DXF等格式自由输出；7、具有影像寻边功能，可设定感应灵敏度和定焦精度，能有效避免视觉误差；8、测量画面可储存成影像文件（JPG、BMP）或转至AUTOCAD中进行编辑；9、可方便切换测量值的基本单位（mm或inch）；10、可将（X、Y）笛卡尔直角坐标系转换成（r、θ）极坐标系。
全测仪的操作方法
全测仪的操作方法
全测仪的操作方法可以根据具体的型号和功能有所不同，以下为一般情况下的操作方法：
1. 准备工作：将全测仪放置在稳定的工作台上，并确保其连接的电源线和信号线都已正确接好。
2. 开机：打开全测仪的电源开关，并等待一段时间，直到全测仪启动完成。
3. 选择测试模式：根据实际需要，选择全测仪上的测试模式。
一般来说，全测仪的测试模式有电压测试、电流测试、电阻测试等多种选择。
4. 设置参数：根据需要，通过全测仪面板上的控制按钮或旋钮，设置测试的参数，如电流大小、电压范围、测量时间等。
5. 连接被测物体：将被测物体的电源线、信号线等正确连接到全测仪的测试端口上。
注意确保连接的准确性和稳定性。
6. 开始测量：确认所有的设置和连接都已经准备就绪后，点击全测仪面板上的开始测试按钮，或者按下全测仪上的启动/暂停按钮，开始进行测量。
7. 观测结果：全测仪将会实时显示被测物体的电流、电压、电阻等测试结果。
可以通过观察全测仪的数字显示屏或指示灯来获取这些结果。
8. 结束测量：当需要结束测量时，可以点击全测仪面板上的停止测试按钮，或者按下全测仪上的停止/复位按钮，停止全测仪的工作。
9. 关机：在使用完全测仪后，关闭电源开关，断开电源线和信号线的连接，将全测仪放置在干燥通风的地方。
需要注意的是，具体操作方法还可能受到全测仪的品牌、型号、功能等因素的影响，因此在使用全测仪之前，建议仔细阅读全测仪的说明书，并按照说明书提供的操作步骤进行操作。
数字照度计的测量方法与维护事项 数字照度计技术指标
数字照度计的测量方法与维护事项数字照度计技术指标照度计是一种专门测量光度、亮度的仪器仪表。
应用于电光源、科研教学、冶金建筑、工业检测，以及农业科研、光照掌控等领域。
测量方法1. 打开电源；2. 选择适合的测量档位3. 打开光检测罩，并将光检测器正面对准欲测光源；4. 读取照度表LCD之测量值；5. 读取测量值时，假如很高位数显示"1"即表示过载，应立刻选择较位测量；6. 数据保持开关，将开关拨至HOLD，LCD显示"H"符号，且显示值被锁定，将开关拨到ON，则可取消读数锁定功能；7. 测量工作完成后，请将光检测器罩好，关闭仪表电源。
维护事项1. 请勿在高温、高温场所下测量。
2. 使用时，光检测器需保持清洁。
3. 光源测试参考准位在受光球面正顶端。
4. 光检测器的灵敏度会因使用条件或时间而降低，建议您将仪表做定期校正，以维持基本度。
数字照度计结构原理及保养数字照度计是一种专门测量光度、亮度的仪器仪表。
就是测量光照强度（照度）是物体被照明的程度，也即物体表面所得到的光通量与被照面积之比。
它是由光探测器、自动换档放大电路、曲线记录装置、数字打印装置和瞬时数字显示装置构成.其中曲线记录装置接受光导纤维无摩擦记录方式，光探测器为滤光片与兰硅光电池构成，使可见光谱响应曲线符合国际照明委员会（CIE）规定的人眼视觉光谱曲线.数字照度计适用于农业生产、日常生活、户外旅行时测量光照度。
它接受光敏电阻作为光电转换器件，它含有直流电源，依次串接在所述直流电源输出端的电压变换电路、开关、光敏电阻、测试电路、A/D转换器、译码器、显示器驱动器和显示器。
本应用新型避开了接受光度头，直流电源仅用3V的电池即可，译码器、显示器驱动器和显示器集成在一个集成电路卡上，使其结构简单，体积小，便于移动，还具有反应灵敏等优点。
数字照度计结构原理：1.照度的测试介绍照度是受照平面上接受的光通量的面密度。

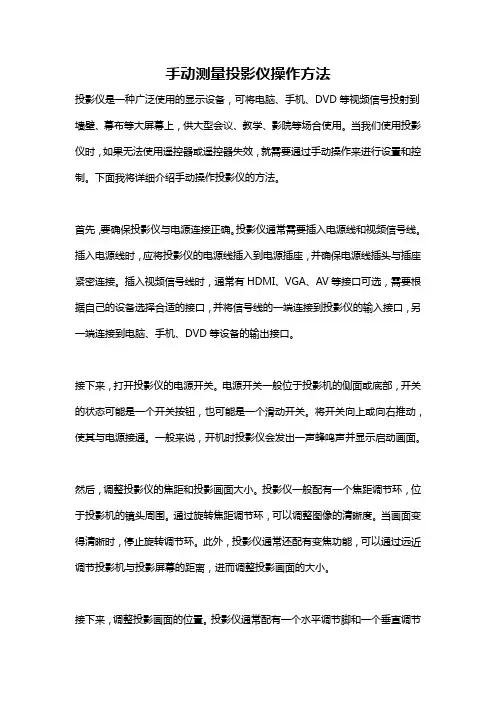

手动测量投影仪操作方法
手动测量投影仪操作方法投影仪是一种广泛使用的显示设备，可将电脑、手机、DVD等视频信号投射到墙壁、幕布等大屏幕上，供大型会议、教学、影院等场合使用。
当我们使用投影仪时，如果无法使用遥控器或遥控器失效，就需要通过手动操作来进行设置和控制。
下面我将详细介绍手动操作投影仪的方法。
首先，要确保投影仪与电源连接正确。
投影仪通常需要插入电源线和视频信号线。
插入电源线时，应将投影仪的电源线插入到电源插座，并确保电源线插头与插座紧密连接。
插入视频信号线时，通常有HDMI、VGA、AV等接口可选，需要根据自己的设备选择合适的接口，并将信号线的一端连接到投影仪的输入接口，另一端连接到电脑、手机、DVD等设备的输出接口。
接下来，打开投影仪的电源开关。
电源开关一般位于投影机的侧面或底部，开关的状态可能是一个开关按钮，也可能是一个滑动开关。
将开关向上或向右推动，使其与电源接通。
一般来说，开机时投影仪会发出一声蜂鸣声并显示启动画面。
然后，调整投影仪的焦距和投影画面大小。
投影仪一般配有一个焦距调节环，位于投影机的镜头周围。
通过旋转焦距调节环，可以调整图像的清晰度。
当画面变得清晰时，停止旋转调节环。
此外，投影仪通常还配有变焦功能，可以通过远近调节投影机与投影屏幕的距离，进而调整投影画面的大小。
接下来，调整投影画面的位置。
投影仪通常配有一个水平调节脚和一个垂直调节脚，位于投影机的底部。
通过旋转调节脚，可以调整投影机的水平和垂直角度，进而调整投影画面在墙壁或幕布上的位置。
调整完毕后，紧固调节脚，使投影机保持稳定。
最后，选择正确的投影信号源。
在电源接通的情况下，投影机通常会自动搜索和识别信号源。
如果没有自动搜索和识别功能，可以通过投影机的菜单选择信号源。
按下投影机的菜单按钮，使用上下左右方向键选择“信号源”选项，然后按下确定按钮选择正确的信号源。
选择完毕后，投影仪会开始接收并显示来自信号源的视频信号。
在使用投影仪的过程中，还需要注意以下几点：1. 投影机的使用环境要保持通风良好，避免过热。
投影测量仪使用方法
投影测量仪使用方法投影测量仪是一种广泛应用于工业检测和测量领域的精密仪器，可以用于测量各种物体的尺寸、直径、角度、距离等参数。
下面我将详细介绍投影测量仪的使用方法，共分为以下几个方面：1. 准备工作：- 将投影测量仪放置在平稳的水平台面上，并确保没有任何与其相干扰。
- 接通仪器的电源，并将测量物体放置在仪器的工作台上。
- 根据测量物体的尺寸，在投影测量仪上选择合适的投影镜片，并装配到仪器上。
2. 调节仪器：- 调节仪器的横向、纵向和高度，让工作台与测量物体保持合适的距离，以便观察和测量。
- 调节仪器的照明光源，确保照明均匀且亮度适中。
- 根据需要调整投影图案的大小和清晰度，以使测量结果更加准确。
3. 测量操作：- 将要测量的物体放置在工作台上，确保其与仪器的工作面保持接触。
- 通过旋转工作台或者调节工作台的角度，使得测量部位暴露在投影图案的范围内。
- 观察投影图案在物体上形成的影像，确定测量参考线或点。
- 根据测量要求，使用仪器上的尺度线或游标轮，测量图案上的参考线或点与测量物体之间的距离。
4. 测量结果处理：- 根据测量需求，将所得的测量数据记录在测量表格或记录本上。
- 如果需要计算物体的体积、面积或重量等参数，可以通过相关公式进行计算。
- 如果需要与标准值进行比较，可以使用统计学方法进行数据分析，计算误差和偏差等数据。
5. 仪器维护：- 在使用中，定期检查仪器的各部位是否运行正常，如照明光源、投影镜片等。
- 保持仪器的清洁，定期清除工作台上的灰尘和杂质，以免影响测量的准确性。
- 对于仪器上的移动部件，可以适当加一些润滑油，以保证其运转的灵活性和稳定性。
总结起来，投影测量仪的使用方法包括准备工作、调节仪器、测量操作、测量结果处理和仪器维护等方面。
合理的使用方法能够确保测量的准确性和稳定性，同时仪器的维护也能够延长其使用寿命。
在实际应用中，根据不同的测量需求和物体特点，可以适当调整和优化测量方法，以获得更好的测量结果。
数字测图全站仪操作步骤
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：*1）若要返回上一个模式，可按F4（否）键。
2）通过键盘输入进行设置确认处于角度测量模式操作过程操作显示①照准目标照准V： 122°09′30″HR： 90°09′30″置零锁定置盘 P1↓②按F3（置盘）键F3 水平角设置HR：输入--- --- [回车]③通过键盘输入所要求的水平角*1），如：150º10′20″F1150.1020F4V： 122°09′30″HR： 150°10′20″置零锁定置盘 P1↓随后即可从所要求的水平角进行正常的测量。
*1）参阅2.10“字母数字的输入”。
测量1.连续测量四、距离确认处于测角模式操作过程操作显示①照准棱镜中心照准V： 90°10′20″HR： 170°30′20″H-蜂鸣R/L 竖角P3↓②按键，距离测量开始*1），2）；HR： 170°30′20″HD*[ r ] <<mVD：m测量模式S/A P1↓HR： 170°30′20″HD*235.343mVD： 36.551m 测量模式S/AP1↓显示测量的距离*3）—*5）再次按键，显示变为水平角（HR）、垂直角（V）和斜距（SD）V： 90°10′20″HR： 170°30′20″SD* 241.551m测量模式S/A P1↓*1）当光电测距（EDM）正在工作时，“*”标志就会出现在显示窗。
*2）将模式从精测转换到跟踪，参阅6.5“精测/跟踪测量模式”。
在仪器电源打开状态下，要设置距离测量模式，可参阅12“基本设置”。
*3）距离的单位表示为：“m”（米）或“ft”“fi”（英尺），并随着蜂鸣声在每次距离数据更新时出现。
*4）如果测量结果受到大气抖动的影响，仪器可以自动重复测量工作。
*5）要从距离测量模式返回正常的角度测量模式，可按ANG键。
投影机检测方法
投影机检测方法用专业仪器测试●亮度我们的测试表格里提到的投影机“亮度”其实并不完全等同于光学知识里真正意义上的亮度。
简单来理解，我们测试出来的“亮度”指的是投影机投射出的所有光线的总和，单位是流明。
9个测试点照度是反映光照强度的一种单位，其物理意义是照射到单位面积上的光通量，照度的单位是每平方米的流明（Lm）数，也叫做勒克斯（Lux）：1Lux=1Lm/m2我们使用ANSI标准的9点法来进行测试，投影机把拥有9个测试点的图片投射到幕布上，均匀分布在屏幕9个测试点上的照度的平均值就是整个屏幕的平均照度。
使用照度计分别测试9个点的照度值，然后得出投影屏幕上的平均照度（单位面积上接收到的光线的数量，单位：勒克斯），将平均照度乘以画面尺寸，就得出了屏幕上接收到的全部光线，也就是投影机发出的全部光线的数量，这个数量即是数据表格里的“亮度”。
编辑点评：平均照度X 面积= 亮度简单来说就是先用仪器求出单位面积上接收到的光线的数量，然后再用这个单位面积数量乘以画面的面积，就可以得到整个画面的所有光线总和。
●优化亮度和最大亮度的区别优化亮度和最大亮度的区别其实很简单，前者是投影机在ANSI优化调整后测试得出，而后者是在将投影机的对比度和亮度都调到最大后测试得出。
●对比度（ANSI对比度、FOFO对比度）对比度是画面白与黑的比值，也就是从白到黑的渐变层次。
比值越大，从白到黑的渐变层次就越多，从而色彩表现越丰富。
ANSI对比度的16个测试点FOFO对比度测试（白/黑）在投影机测试中有两种对比度测试方法：◆一种是ANSI对比度，它采用ANSI标准测试方法测试对比度，ANSI对比度测试方法采用16点黑白相间色块，8个白色区域亮度平均值和8个黑色区域亮度平均值之间的比值即为ANSI对比度。
◆另一种是画面全白/全黑对比度测试方式，即测试投影机输出的全白屏幕与全黑屏幕亮度比值（FOFO对比度）。
用这两种对比度的测试方法测投影机，得出的“ANSI对比度”会远远小于“FOFO对比度”，两者差异很大。
测量投影仪的使用方法和测量方法
一、测量投影仪使用方法仪器使用前，请先阅读本说明书，以使对仪器有一初步了解，可以帮助你正确使用仪器1照明灯泡的更换和调整此项工作只需在更换灯泡或仪器定期检查时进行，有时由于运输搬运等原因也会使灯泡原调整状态改变，此时也需要重新调整，这种调整成为恢复性调整，它没有更换灯泡麻烦。
1.1恢复性调整取下物镜，打开透射照明灯，若灯丝像不在屏中心或灯丝像很模糊，则打开右下小侧门，松开图3中的螺丝1使整个照明灯组上下移动，当屏上灯丝像基本清晰时拧紧螺丝1，装上物镜便可以使用了。
1.2更换灯泡的方法打开侧门，松开螺丝1取出整个灯组。
松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。
眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像，若不重合，则松开螺丝5，左右拉伸使灯丝像在左右方向重合，拧紧螺丝5。
松开螺丝2、7，使灯架3移动或倾斜，使灯丝像在前后位置重合，拧紧螺丝。
装上仪器。
下面的调整同6.1.1。
1.3反射照明的调整更换灯泡的方法与6.1.2完全相同。
打开反射照明光源，松开图1中拧紧手轮6，使反射聚光镜上下移动，当它与半透半反镜等高时，拧紧手轮。
将工件置于工作台上，并位于反射照明光斑内，调好焦，此时屏上出现工件表面影像。
旋转反射聚光镜筒以使照在工件上的光斑最明亮，工件影像将更明显。
2物镜更换2.1仪器只一个物镜共用的螺纹接口，各倍物镜要单独使用2.2物镜倍率的选择要根据被检工件尺寸和要求的检测精度而定，一般而言，倍率越高，测量的瞄准精度越高。
2.3用透射照明测量时，不要将半透反镜套在物镜上（10X，20X）或让半透反镜在镜筒内处于竖直方向（50X，100X），否则会影响测量精度及影屏照度。
3工作台的使用3.1总电源打开后，X，Y坐标值就在显示屏上显示出来3.2进行测量时，当工件调好焦后，一般应先做几次来回运动，使工作台由静止状态进入测量状态。
测量时要用手轮转动，动作要平缓，用力不要过大3.3测量工作完毕应使工作台在X、Y方向恢复到对称位置。
条纹投影技术的测量流程
条纹投影技术的测量流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!条纹投影技术是一种非接触式的三维测量技术，它通过向被测物体投射条纹图案，并使用相机捕捉反射或透射的条纹图像，来获取物体的三维形状信息。
测量投影仪操作方法
测量投影仪操作方法
测量投影仪操作方法如下：
1. 将投影仪放置在平稳的表面上，并确保投影仪与屏幕之间的距离适宜。
2. 连接投影仪与电源适配器，并将电源插头插入电源插座。
3. 打开投影仪的电源开关，并等待其自检完成。
4. 使用遥控器或投影仪上的控制按钮，进入投影仪的菜单界面。
5. 在菜单界面中，选择输入源，例如HDMI、VGA或USB等，以连接外部设备。
6. 如果需要，调整投影仪的焦距和投影角度，以达到最佳的投影效果。
7. 打开需要投影的设备（例如电脑、DVD播放器等），确保设备的输出信号与投影仪的输入源相匹配。
8. 通过投影仪的菜单界面或遥控器，调整图像的亮度、对比度、色彩等参数，以获得最佳的图像效果。
9. 启动设备的播放或显示功能，投影仪将自动显示并投影设备的图像或内容。
10. 在使用过程中，根据需要调整投影仪的音量大小或其他参数。
11. 使用投影仪上的控制按钮或遥控器，可以控制投影仪的开关、菜单、音量、输入源等功能。
12. 在使用完毕后，关闭投影仪的电源开关，并拔除电源插头。
请注意：以上操作方法仅为一般性指导，实际操作可能因投影仪品牌和型号的不同而略有差异。
建议在使用投影仪前，仔细阅读相关的用户手册或操作指南，以确保正确、安全地操作投影仪。
北京数字电视国家工程实验室手持数字电视测量仪使用说明书
手持数字电视测量仪 使用说明书北京数字电视国家工程实验室感谢您使用本产品，您可以通过阅读说明书，全面地了解此测量仪的使用，领略其完善的功能和简洁的操作方法。
本产品适用于地面数字电视及有线数字电视广播系统的用户端性能指标测量，是技术安装人员调试必备工具。
说明书中的图片仅供参考，如果有个别图片与产品不符，请以产品实物为准。
重要提示：本机设置了5V输出口（标准USB接口），可为其他设备供电。
使用本机为其他设备充电，必须在本机电源关闭状态下进行，否则5V输出口没有电压输出。
1目 录一、包装及外观说明 (4)1.1包装说明 (4)1.2 测量仪外观 (4)1.3指示灯说明 (5)二．单机操作说明 (6)2.1 设置频点 (6)2.2 选择测量频点 (6)2.3 信号测量 (7)2.4 主菜单 (8)2.4.1 设置频点 (9)2.4.2 频点列表 (9)2.4.3模式切换 (9)2.4.4查看电量 (10)2.4.5背光设置 (10)2.4.6版本信息 (10)三．智能手机APP操作说明 (11)3.1下载安装软件 (11)3.2 连接蓝牙 (13)3.3 频点设置 (14)3.3.1手动设置频点 (14)3.3.2全频点扫描 (15)23.4 选择频点 (16)3.5 信号测试主界面 (17)3.6 误码界面 (18)3.7 信道界面 (19)3.8 更换频点 (20)3.9 系统参数设置 (21)3.9.1设置频点 (22)3.9.2设置门限值 (22)3.9.3设置单位 (23)3.9.4电量信息 (24)4.1 蓝牙连接问题 (25)4.2 门限设置问题 (26)4.3 切换不同设备的问题 (26)4.4 微信扫描二维码问题 (26)34一、包装及外观说明1.1包装说明测量仪包装盒内包含：测量仪主机1个、充电器1个、USB 电源线1根、使用说明书 1册。
1.2 测量仪外观正面示意图 6 外围接口： 1、电源开关 2、天线接头 3、5V 充电接口 4、5V 放电接口5、LED 点阵屏按键及指示灯： 6、状态指示灯 7、向上翻页 8、确定/切换状态 9、菜单10、向下翻页11、返回/取消11 10 1 2 4 35 7 8 91.3指示灯说明1）电源指示灯打开电源开关，电源指示灯亮。
JT300系列AOI说明书
JT300系列AOI说明书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制JT 300系列AOI使用说明书--------劲拓自动化目录前言…………………………………………………………..第一章注意事项…………..…………………………………....1.1 基本注意事项……………………………………….1.2 安装/运行注意事项………………………………….1.2.1安装注意事项…………………………………1.2.2运行前注意事项………………………………1.3 使用时安全要点……………………………………..1.4 保养维修注意事项…………………………………..1.5 按钮介绍及开关机设备说明…………………………1.5.1 按钮介绍……………………………………….1.5.2 开机说明……………………………………….1.5.3 关机说明……………………………………….1.5.4 PCBA板的放取方法………………………….第二章AOI简介及测试原理……………………………………2.1 AOI简介及相关优势….……………………………..2.1.1 AOI的简介……………………………………..2.1.2 AOI的相关优势………………………………..2.2 JT- AOI设备简介及测试原理…..…………..2.2.1 JT- AOI的光学原理…………………2.2.2 JT- AOI设备特点和参数……………第三章菜单功能介绍………………………………………….3.1 软件介绍……………………………………………..3.2 在线模块功能介绍…………………………………..3.3 离线模块功能介绍…………………………………..3.4 类型定义栏功能介绍………………………………..第四章程序编辑……………………………………………….4.1 程序制作准备步骤……………………………………4.2 离线程式制作及各元件制作介绍……………………4.3 拼板复制及离线调试技巧……………………………4.4 在线调试及测试说明………………………………….第五章常见问题及解决方法……………………………………第六章设备保养及维护…………………………………………附录一: 常用快捷备注………………………………………….…前言感谢您选用了JT 300系列自动光学检测设备（Automatic Optical Inspection，简称AOI）。
投影机基本参数测试方法
△L+=[Max of 【L1, L2,...L9, L10,..., L13】- Lave]×100/Lave △L-=[Min of 【L1, L2,...L9, L10,..., L13】- Lave]×100/Lave
2 操作调试界面
4-1. 基本功能 4-2. 特殊功能
目录
3 投影机性能
2-1. 亮度 2-2. 对比度 2-3.均匀度 2-4. 色彩 2-4. 清晰度 2-5. 聚焦 2-6. 会聚 2-7. 显示干扰 2-8. 温度 2-9. 噪音
4 内部结构
3-1. 光机 3-2. 灯泡 3-3. 镜头 3-4. 主板 3-5. 高压包 3-6. 风路设计
彩亮度 3. 测试环境：尽量黑暗环境。最好在夜晚测。 4. 测试方法：使用照度计
9点平均法
1) 投影机光圈调整最大（广角 模式）；若为工程机：镜头 位置: 垂直居中 / 水平居中
2) 幕为60英寸，用卷尺量出长 宽并计算出面积；
3) 用照度计测量屏幕“田”字形
九个交叉点上的各点照度， 乘以面积，得到投影画面的9 个点的亮度。
3. 还是使用测试软件测灰阶进行主观评价。
3 投影机性能
3-3. 均匀度 度
1. 亮度均匀度定义：是指最亮与最暗部分的差异值，均匀度反映了边 缘亮度与中心亮度的差异，用百分比来表示。当然，理想的均匀度 是100％，均匀度越高，画面的亮度一致性越好。对于投影机而言， 影像均匀度的关键因素是光学镜头的成像质量。一般现在的投影机 的画面均匀度都在85%以上，有些出色的投影机可以达到95%以上
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标题： JT300S1505数字测量投影仪操作方法
版 本 号 A.0 页 数
1/2
1. 目的
为JT300S1505数字测量投影仪操作详细说明，以保证能正确使用。
2. 范围
适用于JT300S1505数字测量投影仪。
3. 定义
无 4. 操作方法
4.1接上电源,然后按下电源开关,数显表进入自检状态，按任意一个键或自检完成后,进入正常显示状态。
（图1 图2 图3所示）
图1 图2 图3
4.2取待测线材绝缘或护套一段，用刀片进行纵向切割成片状作为被测试样（被测试样一定要切得薄，厚度不超过0.3mm ），将其放在工作台中央，调节工作台升降手轮，使投影屏幕上光亮适中，图象清晰。
（图4 图5 图6图7所示）
4.3调节工作台纵、横向测微鼓轮，开始对试样进行测量。
（图7所示）
4.4投影屏旋转零位对准，调整工件测量方向与测量轴平行，移动工作台将被测长度的一端对准屏上刻线交点，
坐标值清零，移动工作台使另一端对准屏上刻线交点，此时显示值即为被测尺寸。
（图3所示） 4.5用毕立即切断电源。
打开电源开关
仪器初始状态
开机数显表画面
标题： JT300S1505数字测量投影仪操作方法
版 本 号 A.0 页 数
2/2
图4 图5 图6
图7 图8
5. 维护保养
5.1使用本仪器时，必须注意防尘、防油、防潮。
5.2仪器应放在清洁干燥的房间里(室温20℃±5℃，湿度低于60％)避免光学零件发霉、金属件生锈，影响光学系统成像质量和仪器测量精度。
光学零件不能用手触摸，污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。
投影屏上污渍较多时，可用干净湿纱布蘸少许中性洗涤剂轻擦，污渍除掉后，再用干净试纱布擦抹几次去净，再涂防锈油脂。
仪器导轨面应定期用航空汽油擦干净，再涂防锈油脂。
经常注意风扇工作是否正常。
除需要外，透、反射照明正常使用时只需开低档即可，对延长灯泡使用寿命有好处。
5.3仪器外露运动部分机械件，要定期用汽油揩清，涂以适量润滑脂、润滑油防锈，工作台调焦导轨 加润滑脂，工作台测量导轨表面加钟油。
6. 相关文件
无 7. 相关记录
《成品检验原始记录》
试样清晰度
X 轴手轮
Y 轴手轮
升降手轮。
