10千伏高压柜微机保护原理主要基于对电流、电压、零序电流、零序电压、有功功率、无功功率、功率因数等电气量的实时监测和分析。
具体来说，这种保护装置通常具备以下功能和工作原理：
1. 三段过流保护：这是一种经低电压闭锁的三段过流保护，包括速断、过流段、过流段。
每一段的保护定值和延时都可以分别整定。
当任一项电流大于定值且达到整定延时后，保护就会动作。
为提高保护的灵敏度，这三段过流保护都加设了经低电压闭锁条件。
当电压高于低压闭锁定值时，闭锁保护出口。
这个闭锁条件可以通过控制字投退。
2. 过负荷保护：过负荷保护可以选择跳闸或告警。
过负荷元件监视三相电流，当有任一相电流大于整定值并达到整定延时后，保护就会动作。
过负荷保护动作时，装置会自动闭锁重合闸。
3. 反时限过流保护：这种保护可以由软压板进行投退。
本装置共集成了3种特性的反时限过流保护，用户可根据需要通过控制字选择任何一种特性的反时限曲线，保护出口可以是跳闸或告警，这也可以通过控制字设定。
其中特性1、2、3采用了国际电工委员会标准（IEC255-4）和英国标准规范（）
规定的三个标准特性方程。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
微机保护装置工作原理
微机保护装置工作原理要说这微机保护装置啊，可真是个好东西，就像是咱们电力系统的贴身保镖，时刻保护着电力设备的安危。
今儿个，咱就来聊聊这微机保护装置的工作原理，也算是给咱这电力系统里的高科技设备揭揭秘。
这微机保护装置啊，它其实是个高度集成化的自动保护设备，里头藏着个微型计算机，也就是咱们常说的微处理器。
这家伙可聪明了，能执行复杂的算法，判断电力系统的运行状态，一旦发现有不对劲的地方，立马就能采取措施，比如隔离故障点或者发出警告，防止电力设备的损坏和电力系统的不稳定。
要说这工作原理啊，咱得先说说它的硬件构成。
微机保护装置里头，有数据采集系统，也就是模拟量输入系统，它就像是咱们的眼睛，时刻盯着电力系统的电流、电压这些参数，然后把这些数据转换成数字信号，传给大脑——也就是微机主系统。
这微机主系统里头啊，有微处理器、存储器、定时器这些家伙，它们就像是咱们的大脑，负责分析处理这些数据，判断电力系统是否正常运行。
还有开关量输入输出电路，它就像是咱们的手脚，能根据大脑的判断，执行相应的动作，比如跳闸或者发出警告信号。
这人机接口啊，就像是咱们的脸，有显示屏和操作界面，能让咱们跟这微机保护装置进行对话，监控设备状态和配置保护参数。
再来说说这软件吧，微机保护装置里头啊，还有一套完整的软件系统，包括初始化模块、数据采集管理模块、故障检出模块、故障计算模块、自检模块等等。
这些模块就像是咱们身体的各个器官，各司其职，共同维护着电力系统的安全稳定运行。
要说这微机保护装置啊，它可真是够忙的，时刻都在盯着电力系统的运行状态，一旦发现异常，就得立马采取措施。
比如啊，它有个电流速断保护功能，要是哪一相的电流超过了设定的整定值，并且达到了整定延时，它就会立马跳闸，切断故障回路。
还有定时限过流保护、反时限过电流保护、过负荷保护、零序过流/过压保护、失压保护等等，这些保护功能啊，就像是咱们身体的各种防御机制，时刻保护着咱们电力系统的安全。
微机保护测控装置详细讲解
微机保护测控装置是一种用于电力系统中的保护和控制设备，主要功能是监测电力系
统的工作状态并在发生故障时采取必要的保护措施，以确保电力系统的安全稳定运行。
以下是微机保护测控装置的一些详细讲解：
1. 功能：
- 电流保护：监测系统中的电流变化，当电流异常时及时切断电路，防止设备过载或
短路。
- 过电压保护：监测系统中的电压变化，当电压超过设定值时保护装置将采取措施，
如切断电路或引入补偿装置。
- 过流保护：监测系统中的电流变化，当电流超过额定值时及时切断电路，防止设备
过载或短路。
- 差动保护：通过比较系统中不同部分的电流或电压，实现对设备的差动保护，有效
应对设备内部故障。
2. 结构：
微机保护测控装置通常由微处理器、输入/输出接口、存储器、通信接口等组成。
微
处理器负责数据处理和逻辑控制，输入/输出接口用于连接外部设备和传感器，存储器
用于存储配置参数和历史数据，通信接口用于与其他装置进行数据交换。
3. 特点：
- 灵活性：微机保护测控装置可以根据需要进行编程和配置，适应不同的电力系统结
构和工作条件。
- 高精度：采用先进的数字信号处理技术，具有高精度和高灵敏度，能够准确判断电
力系统的工作状态。
- 远程通信：具备通信接口，支持与上位机或其他装置进行远程通信，实现远程监控
和操作。
- 自诊断：能够对自身状态进行监测和诊断，及时发现故障并进行报警或自动切换至
备用状态。
微机保护测控装置在电力系统中扮演着非常重要的角色，它能够有效保护设备和人员
的安全，同时也有助于提高电力系统的可靠性和稳定性。
微机综合保护装置原理与应用
热过载保护功能投入时，当电动机发热等效电流超过启动值（1.05Im）时， 热过载功能启动并计算跳闸时限，当该时限过去之后，发出跳闸命令。
横坐标是等效电流与额定电流 的比例；
纵坐标是跳闸时间； 反时限特性：等效电流（运行
源或UPS等），则本装置的“电压和再起动功能”不能使用。
五、保护功能特性
1、LM-300+、LM-310+系列提供的保护功能有如下13种：
热过载保护
外部故障保护
堵转保护
反相序保护
tE 时间保护
欠电流保护
起动超时保护
欠电压保护
单相接地保护、断相保护
过电压保护
电流不平衡保护
漏电保护
电流）越大，保护动作时间越 短
热保护反时限特性曲线
3、tE保护（适用于增安型防爆电动机）
tEp——tE 时间保护定值，即7倍 额定电流时允许堵转时间 tEtrip——tE 时间保护的动作值 IA——堵转电流 IN——电动机额定电流（即Im）
3、电流不平衡保护
说明： 电流不平衡保护的启动，必须满足三相电流平均值Imean＞25% Im（小电 流运行，比如空载运① 对于每一种保护功能，装置内部具有软压板可以设定为投入或退出。 ② 单相接地和漏电保护动作于继电器R2和R4，延时200ms连动继电器R1，其它
保护均动作于继电器R1和R4。 ③ 单相接地、漏电、电流不平衡、欠电流、欠电压、过电压和外部故障保护
的动作方式为可设定于跳闸“T”或报警“A”，当设定为报警“A”时保护 仅动作于R4继电器。
路； R4：报警继电器，输出NO接点，动作于报警回路，也可以用于跳闸。 5、辅助电源 交直流二种电压通用，允许电压范围：85V-265VAC或90V-265VDC 电源的最大允许中断时间为500ms，断电500ms内，装置能正常工作。 装置的辅助电源如果不是使用本回路的母线交流电压（如使用直流电
微机线路继电保护装置功能介绍及作用
微机线路继电保护装置功能介绍及作用微机线路继电保护装置功能介绍及作用线路保护装置主要功能有：uuuuuuuuu uuuuu 三段式过流保护（方向闭锁、低电压闭锁）过负荷保护反时限过流保护（3种标准特性方程）三段式零序方向过流保护低电压保护零序过压保护非电量保护小电流接地低压解载保护断线报警三相二次重合闸（检无压、同期、不检）；独立整定的合闸加速保护（前/后加速）；独立的操作回路及故障录波。
测控功能有：uuuu 16路遥信开入采集正常断路器遥控分合闸；模拟量的遥测；开关事故分合次数统计保护信息功能有：uuuu 保护定值远方/就地查看、修改；保护功能远方/就地查看、修改；装置状态的远方/就地查看；装置保护动作信号的远方/就地复归。
以上各种保护均有软件开关，可分别投入和退出。
录波功能：装置具有故障录波功能，记忆最新8套故障波形，记录故障前3个周波，故障后5个周波，进行故障分析，上传当地监控或调度。
微机线路保护装置解决策略我国微机保护装置经过近二十年的发展、更新、升级，其理论、原理、性能、功能、硬件已经相当完善，能够最大程度适应电力系统运行需要，过多对微机保护装置的干预，对电网的安全运行反而是不利的。
目前，我们运行管理的理念和观念却还处在一个趋向保守的状态，在微机保护装置运行、管理上存在不少的误区，已经严重影响到变电站自动化进程。
本文主要分析了微机线路保护装置重合闸的充电条件及发生“异常自动重合”的主要原因，并提出了相应的现场解决方案。
1. 故障事例电力系统的故障中，大多数是送电线路的故障（特别是架空线路），电力系统的运行经验表明架空线路的故障大都是瞬时的，因此，线路保护动作跳开开关后再进行一次合闸，就可提高供电的可靠性。
进入20世纪90年代后，微机保护装置开始推广应用，继电保护微机化率已达100％。
但多年的现场实际应用中，发现中低压线路微机保护（如：10KV 线路微机保护）的控制回路与重合闸回路之间的配合有问题，导致微机线路保护出现多次“异常自动重合”的现象。
微机保护装置与现场调试方法

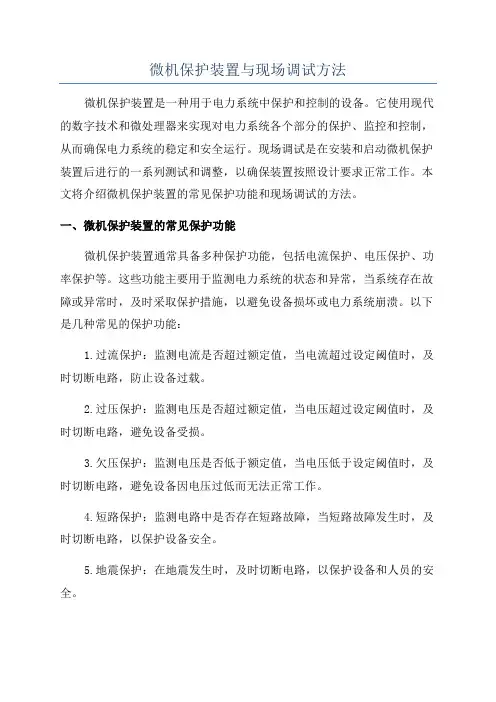

微机保护装置与现场调试方法微机保护装置是一种用于电力系统中保护和控制的设备。
