微机原理期末复习第七章

合集下载

微机原理第7章习题与答案培训讲学

微机原理第7章习题与答案培训讲学

微机原理第7章习题与答案习题一、选择题1.在程序控制传送方式中,_______可提高系统的工作效率。

A. 无条件传送B. 查询传送C. 中断传送D.以上均可答案:C2.在8086的中断中,只有______需要硬件提供中断类型码。

A.外部中断B.可屏蔽中断C.不可屏蔽中断D.内部中断答案:B3.在中断响应周期,CPU从数据总线上获取______。

A.中断向量的偏移地址B.中断向量C.中断向量的段地址D.中断类型码答案:D4.执行INT n指令或响应中断时,CPU保护现场的次序是______。

A.FLAGS寄存器(FR)先入栈,其次是CS,最后是IP__________________________________________________B.CS在先,其次是IP,最后FR入栈C.FR在先,其后一次是IP,CSD.IP在先,其次是CS,最后FR答案:A5.在PC/XT中,NMI中断的中断向量在中断向量表中的位置_______。

A.是由程序指定的B.是由DOS自动分配的C.固定在0008H开始的4个字节中D.固定在中断向量表的表首答案:C6.中断调用时,功能调用号码应该_______。

A.写在中断指令中B.在执行中断指令前赋给AHC. 在执行中断指令前赋给AXD. 在执行中断指令前赋给DL答案:B7.若8259A的ICW2设置为28H,从IR3引入的中断请求的中断类型码是_____。

__________________________________________________A. 28HB.2BHC.2CHD.2DH答案:B8.8259A有3中EOI方式,其目的都是为了_____。

A.发出中断结束命令,使相应的ISR=1B. 发出中断结束命令,使相应的ISR=0C. 发出中断结束命令,使相应的IMR=1D. 发出中断结束命令,使相应的IMR=0答案:B9.8259A特殊全嵌套方式要解决的主要问题是______。

微机原理期末复习总结

微机原理期末复习总结

SP/EN D7~D0 RD WR A0 . . . ICW1 ICW2 ICW3 ICW4 OCW1 (IMR) OCW2 OCW3 PR IRR
CAS0 CAS1 CAS2 ISR . IR0 . . IR7
地址 译码
CS
INTA INT
INTA INTR
第八章:串行接口8255
为什么要使用8255 串行接口芯片8255
控制字 寄存器
计数器2
3个独立的计数器:
计数初值寄存器
计数过程:
1、写入计数初值,保存在计 数初值寄存器中;
2、将计数初值装入减1计数器 开始计数;
CLK
减1计数器
OUT
输出寄存器 计数器的内部结构
3、减1计数器在CLK脉冲作用 下递减计数,直至为0时输 出OUT信号; 4、输出寄存器跟随减1计数器 变化,用于锁存输出数据。
A12~A0
第六章:接口技术
了解I/O接口电路的存在意义
解决CPU与外设信息交换时的矛盾 理解接口与端口的概念
端口:接口电路中存储单元地址
了解接口电路的三类寄存器
数据寄存器、状态寄存器、控制寄存器
掌握各种I/O传递方式及特点
程序控制下的数据传送——分为:
无条件传送
查询传送
中断传送
直接存储器存取(DMA)
数据总线、地址总线、控制总线 始终周期、总线周期、指令周期 基本时序(T1/T2/T3/T4)
最小组态下的读总线周期
0~N个
T1
CLK
IO/M A16~19
T2
T3
Tw
T4
低为存储器/高为I/O 地址 地址 地址 数据 状 态
A8~15
AD0~7 ALE RD DT/R DEN

微机原理第7章 8086中断系统和中断控制器

微机原理第7章 8086中断系统和中断控制器

3)高级中断源能中断低级的中断处理
中断嵌套 当CPU正在响应某一中断源的请求,执行为其服务的中断服务程序时, 如果有优先级更高的中断源发出请求,CPU将中止正在执行的中断服务程 序而转入为新的中断源服务,等新的中断服务程序执行完后,再返回到被 1 中止的中断服务程序,这一过程称为中断嵌套。 • 中断嵌套可以有多级,具体级数原则上不限,只取决于堆栈深度。
外部中断 非屏蔽中断 可屏蔽中断
可屏蔽中断源
CPU 中断逻辑
INTR
8259A 中断 INTA 控制器
INT N 指令
INTO 指令
除法 错误
单步 中断
IR0 IR1 IR2 IR3 IR4 IR5 IR6 IR7
外 设 中 断 源
内部中断: 除法错中断 指令中断 溢出中断 单步中断
硬件(外部)中断 非屏蔽中断请求 INT 2 NMI(17号引脚) 中 断 逻 辑 可屏蔽中断请求 中断类型号32~255 INTR(18号引脚)
中断指令 INT n N=32~255
溢出中断 INTO INT 4
断点 中断 INT 3
单步中断 (TF=1) INT 1
除法 错误 INT 0
软件(内部)中断
8086/8088中断源
1.软件中断(内部中断) 8086/8088的软件中断主要有三类共五种。 (1) 处理运算过程中某些错误的中断 执行程序时,为及时处理运算中的某些错误 ,CPU以中断方式中止正在运行的程序,提醒程 序员改错。 ① 除法错中断(中断类型号为0)。在8086 /8088 CPU执行除法指令(DIV/IDIV)时,若发现 除数为0,或所得的商超过了CPU中有关寄存器所 能表示的最大值,则立即产生一个类型号为0的 内部中断,CPU转去执行除法错中断处理程序。

微机原理第7章练习题及答案

微机原理第7章练习题及答案

第7章输入/输出与中断一、自测练习题㈠选择题1.一微机系统有10根地址线用于I/O端口寻址,因而具有I/O空间的范围是( )字节。

A) 1024 B) 10K C) 0.5M D) 1M2.8086CPU读/写一次存储器或I/O端口所需的时间称为一个( )。

A) 总线周期 B) 指令周期 C) 时钟周期 D) 基本指令执行时间3.微型计算机的输入/输出有三种不同的控制方法,其中以( )控制的输入/输出是微机进行I/O的一种最主要的控制方式。

A) 程序控制 B) 中断控制C) DMA控制D) 以上均可4.程序查询I/O方式的工作流程是按( )的次序完成一个字符的传输。

A) 写数据端口,读/写控制端口B) 读状态端口,读/写数据端口C) 写控制端口,读状态端口,写数据端口D) 随I/O接口的具体要求而定5.在CPU与外设的I/O传送控制方式中,效率高、实时性强的方式是( )。

A) 同步传送 B) 查询传送 C) 无条件传送 D) 中断传送6.在CPU与外设的I/O传送控制方式中,传送速度最快的方式是( )。

A) 无条件传送 B) 查询传送 C) 中断传送 D) DMA传递7.用具有两个状态(“0”和“1”态)的一组开关作简单输入设备时,应采用( )传送方式来输入信息。

A) 无条件B) 查询C) 中断D) DMA8.用一组发光二极管作为简单输出设备时,应采用( )传送方式来输出信息。

A) DMA B) 无条件C) 查询D) 中断9.在微机系统中引入中断技术,可以( )。

A) 提高外设速度B) 减轻主存负担C) 提高处理器的效率D) 增加信息交换的精度10.CPU响应中断请求的时刻是在( )。

A) 执行完成正在执行的程序以后 B) 执行完正在执行的指令以后C) 执行完本时钟周期以后D)执行完正在执行的机器周期以后11.8086/8088CPU向应两个硬中断INTR和NMI时,相同的必要条件是( )。

A) 允许中断B) 当前I/O操作执行结束C) 总线空闲D) 当前访问内存操作结束12.在微型计算机系统中,高速外设与内存储器进行批量数据传送时,应采用( )。

微机原理第7章习题答案.docx

微机原理第7章习题答案.docx

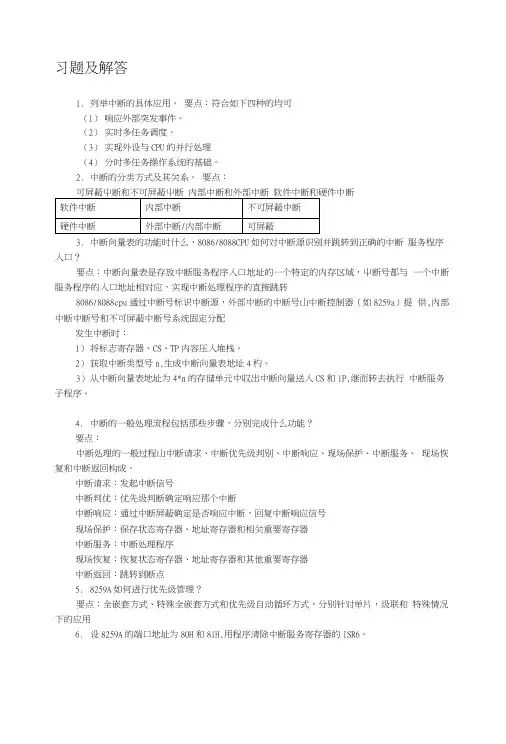

习题及解答1.列举中断的具体应用。

要点:符合如下四种的均可(1)响应外部突发事件。

(2)实时多任务调度。

(3)实现外设与CPU的并行处理(4)分时多任务操作系统的基础。

2.中断的分类方式及其关系。

要点:3.中断向量表的功能时什么,8086/8088CPU如何对中断源识别并跳转到正确的中断服务程序入口?要点:中断向量表是存放中断服务程序入口地址的一个特定的内存区域,屮断号都与一个中断服务程序的入口地址相对应,实现中断处理程序的直接跳转8086/8088cpu通过中断号标识中断源,外部中断的中断号山中断控制器(如8259a)提供,内部中断中断号和不可屏蔽中断号系统固定分配发生中断时:1)将标志寄存器、CS、TP内容压入堆栈。

2)获取中断类型号n,生成中断向量表地址4杓。

3)从中断向量表地址为4*n的存储单元中収出中断向量送入CS和1P,继而转去执行中断服务子程序。

4.中断的一般处理流程包括那些步骤,分别完成什么功能?要点:中断处理的一般过程山中断请求、中断优先级判别、中断响应、现场保护、中断服务、现场恢复和中断返回构成。

中断请求:发起中断信号中断判优:优先级判断确定响应那个中断中断响应:通过中断屏蔽确定是否响应中断,回复中断响应信号现场保护:保存状态寄存器、地址寄存器和相关重要寄存器中断服务:中断处理程序现场恢复:恢复状态寄存器、地址寄存器和其他重要寄存器中断返回:跳转到断点5.8259A如何进行优先级管理?要点:全嵌套方式、特殊全嵌套方式和优先级自动循环方式,分别针对单片,级联和特殊情况下的应用6.设8259A的端口地址为80H和81H,用程序清除中断服务寄存器的ISR6。

;EOI 二1; SL 二1; R=0; L2L1L0二6 ;设置0CW27. 2片8259A 组成的级联系统,设备A 接在从片的IR0上,从片接在主片的IR4±,说明A 设备发生中断到CPU 响应的全过程。

要点:1, A 设备产生中断请求2, 从片8259A 进行优先级判断,如果IR0上的中断优先级高于当前从片的其它优先级, 从片8259A 响应屮断,向主片的IR4脚发起屮断请求3, 主片8259A 进行优先级判断,如果IR4上的中断请求优先级高于当前主片的其它优 先级,则主片通过INT 管脚向CPU 发起屮断请求4, CPU 接收到中断请求后,若允许中断,则向主片8259A 发送两个INTA 响应。

微机原理第七章题库

微机原理第七章题库

第七章注意的问题:本章中控制信号后面的#表示此信号低电平有效。

一、选择1、 8086/8088CPU对I/O端口使用()编址方法。

A、独立B、统一C、直接D、间接2、 8086/8088CPU使用()根地址线对I/O编址。

A、 8B、 10C、16D、203、 8086/8088CPU对I/O端口的最大寻址空间为()。

A、 8KBB、 16KBC、64KBD、1MB4、 8086有一个独立的I/O空间,该空间的最大范围是()A、 8KBB、 16KBC、64KBD、1MB5、 8086CPU采用I/O独立编址方式,可使用()线的地址信息寻址I/O端口。

A、 AD7-AD0B、 AD15-AD0C、 AD19-AD0D、 AD23-AD06、某8088CPU构成的系统中,用10根地址线对I/O端口寻址,因而I/O端口的地址空间为()A、 1KBB、 10KBC、16KBD、64KB7、某8088CPU构成的系统中,占用地址空间0-1FFH,因而至少需用()根地址线对I/O端口寻址。

A、 8B、 9C、 10D、 118、若某8086CPU构成的系统中,具有1024个8位端口,则至少需用()根地址线对I/O端口寻址。

A、 4B、 8C、 10D、 169、 8086/8088CPU读写一次存储器或I/O端口操作所需要的时间称为一个()A、总线周期B、指令周期C、时钟周期D、基本指令执行周期10、 8086/8088CPU的基本I/O总线周期为()个时钟周期A、 6B、 5C、 4D、 311、在8088CPU构成的系统中,组合16位的I/O端口时,最好将其起始地址选为()地址A、奇B、偶C、页D、段12、在8088CPU构成的系统中,组合16位的I/O端口时,最好将其起始地址选为偶地址是为了()A、减少执行指令的总线周期B、减少执行指令的字节数C、节省占用的内存空间D、对内存单元快速寻址13、 8086/8088CPU按I/O指令寻址方式得到的地址是( )A、物理地址B、有效地址C、段内偏移量D、 I/O端口地址14、 8088 CPU对地址为240H的I/O端口读操作指令为()A、 MOV AL,240HB、 MOV AL,[240H]C、 IN AL,240HD、 MOV DX,240H IN AL,DX15、 8086/8088CPU的输出指令OUT Dest,Src中目的操作数Dest只能是()A、 8位或16位端口地址B、 8位端口地址或DX寄存器C、 16位寄存器D、任意16、 8086/8088CPU的输入指令IN Dest,Src中目的操作数Dest只能是()A、 8位或16位端口地址B、 8位端口地址或DX寄存器C、 16位寄存器D、任意17、 8086CPU的输入指令是将输入设备的一个端口中的数据传送到()寄存器。

微机原理与接口技术_第7章8253

微机原理与接口技术_第7章8253
15
§7-1 8253的工作原理 ——8253的内部结构和引脚信号
然后,开始递减计数。即每输入一个时钟脉冲,计数
器的值减1,当计数器的值减为0时,便从OUT引脚输出 一个信号。输出信号的波形主要由工作方式决定,同 时还受到从外部加到GATE引脚上的门控信号控制,它 决定是否允许计数。 当用8253作外部事件计数器时,在CLK脚上所加的计 数脉冲是由外部事件产生的,这些脉冲的间隔可以是 不相等的。 如果要用它作定时器,则CLK引脚上应输入精确的时 钟脉冲。这时,8253所能实现的定时时间,决定于计 数脉冲的频率和计数器的初值,即 定时时间=时钟脉冲周期tc×预臵的计数初值n
16
§7-1 8253的工作原理 ——8253的内部结构和引脚信号 ③引脚 8253的3个计数器都各有3个引脚,它们是:
CLK0~CLK2:计数器0~2的输入时钟脉冲从这里输
入。频率不能大于2MHz。
OUT0~OUT2:计数器0~2的输出端。
GATE0~GATE2:计数器0~2的门控脉冲输入端。
4
第七章 可编程计数器/定时器8253及其应用 ——概述 2. 不可编程的硬件定时 555芯片是一种常用的不可编程器件,加上外接电阻和电 容就能构成定时电路。这种定时电路结构简单,价格 便宜,通过改变电阻或电容值,可以在一定的定时范 围内改变定时时间。但这种电路在硬件已连接好的情 况下,定时时间和范围就不能由程序来控制和改变, 而且定时精度也不高。 3. 可编程的硬件定时 ①可编程定时器/计数器电路利用硬件电路和中断 方法控制定时,定时时间和范围完全由软件来确 定和改变,并由微处理器的时钟信号提供时间基 准,这种时钟信号由晶体振荡器产生,故计时精
12
§7-1 8253的工作原理 ——8253的内部结构和引脚信号 8253输入信号组合的功能表

微机原理 第七章中断控制器

微机原理 第七章中断控制器

CAS2
3
2 . 8259A的编程结构和工作原理
4
编程结构 (1)上半部分:处理部件 中断请求寄存器IRR 中断优先级裁决器PR 当前中断服务寄存器ISR (2)下半部分:7个寄存器 ICW1~ICW4 OCW1~OCW3
5
中断请求寄存器IRR
保存8条外界中断请求信号IR0-IR7的请求状态 Di位为1表示IRi引脚有中断请求;为0表示无请求
1. 中断优先权管理方式: 可见,8259A (1) 全嵌套方式 (2)特殊全嵌套方式 有多中工作方式, (3)自动循环方式 (4)特殊循环方式 使用起来很灵活, 2. 屏蔽中断源的方式 不易掌握,所以介 (1)普通屏蔽方式 (2)特殊屏蔽方式 绍编程之前,先对 3. 中断结束方式 其工作方式分类进 (1) 自动结束(AEOI)方式 行简要的介绍。 (2) 非自动结束(EOI)方式: ① 普通EOI方式;② 特殊EOI方式 4. 系统总线的连接方式(8259A级连方式) (1) 缓冲方式 (2)非缓冲方式 5. 中断请求的引入方式 (1) 边沿触发 (2)电平触发 (3)中断查询
• 优先级特殊循环方式:初始优先级队列是由编程确定的。 也可由操作命令字OCW2来设定。
10
2、屏蔽中断源的方式
• 普通屏蔽方式:8259A的每个中断请求输入端都可以通过 对应屏蔽位的设置被屏蔽,通过设置操作命令字OCW1使 屏蔽器中任一位或几位置1(对中断的屏蔽总是暂时的, eg:计算机网络通信)
5.
6.
16
五、中断响应过程(CPU与8259A的操作过程)
1、申请中断 外设 对应IR0 ~ IR7为“1”, 为“1” CPU的INTR输入“1”,申请中断。 2、响应中断的条件 CLI 使 IF = 0,禁止中断。 STI 使 IF = 1,允许中断。 判优后使INT

微机原理第7章ppt

微机原理第7章ppt

DMA方式
利用专用的接口电路直接在内存与外设端口之间直 接进行数据块传送,而不经过CPU中转的一种数据 传送方式。
特点:
无需CPU参与,无需软件介入,传送速度快,在 整个数据传输过程中都是由DMA控制器来控制 管理。
7.3
DMA控制器8237A
wws1996@
一、课前思考
1、8237A由哪几部分组成?
权,用DMA方式实现外部设备和存储器之间的
数据高速传输。
将DMA控制器中和某个接口有联系的部分
为一个通道。而一个DMA控制器一般由几个通
道组成。
wws1996@
7.3.1 8237A的主要功能
• 数据总线缓冲器
• 读写逻辑电路 • 工作方式寄存器 • 状态寄存器 • 优先选择逻辑 • 4个DMA通道
2、如何设置8237A的控制字?
3、8237A有哪些工作方式?各有何特点?
4、如何对8237A进行初始化编程?
二、学习目标
1、了解8237A的内部结构和引脚功能; 2、熟练掌握8237A控制字的设置; 3、熟练掌握8237A的工作方式及编程和应用。
wws1996@
三、难重点 1、8237A的内部结构及功能; 2、8237A的控制字的设置及其工作方式; 3、8237A的编程及应用。 四、主要知识点 1、8237A的控制字设置; 2、8237A的工作方式; 3、8237A的初始化及应用。
第7章 2、查询式输出 CPU通过执行程 序不断地读取并 测试外设的状态, 如果外设处于空 Y(忙) BUSY=1? N 输出数据 输入状态信息
闲状态,则CPU
执行输出指令,
否则就等待。
查询式输出程序流程图
第7章
DATA_PORT

微机原理与应用第七章

微机原理与应用第七章

表达式:由操作数和运算符组成的式子
⑴算术运算符: +、-、*、/、MOD(除法取余)、SHL(左移)、 SHR(右移)
例: MOV AX,100*4+5
⑵ 逻辑运算符:AND、OR、NOT、XOR
;AX=405
按位运算
关系运算结果总是 一个数值。若关系不 成立,则结果为0,若 关系成立,则结果 为0FFFFH
⑴ 定位方式(定位类型)
书(P162)
定位类型指出了对当前段起始地址的要求,有4个选项
PAGE ——指定起始地址的低8位是0,即其值能被256整除(称页边界) PARA ——指定起始地址的低4为是0,即其值能被16整除(称段边界)
例1:
DSEG1 SEGMENT DATA_B DB 10,5,10H DATA_W DW 100H,-4 DATA_D DD 0FFFBH DSEG1 ENDS
DSEG1: DATA_B
0AH 05H 10H
10 5
10H 100H -4
DATA_W
00H 01H FCH
汇编后的内存分配情况 如右图所示。
先定义
后引用
⑴ 字节定义语句DB
格式:[名字] DB <表达式或数据项表> 功能:表达式值或项表中的每一项是一个字节数, 符号地址 它们从符号名地址开始按字节连续存放。
例:COUNT DB 100 COUNT→ DB 0DH,0AH,’$ ’ VARW DB ?,6,?,?
可以使用重复操作符DUP如: BUFFER DB 8 DUP(0)
⑺ 汇编运算符的优先级
括号 LENGTH、SIZE PTR、OFFSET、…. HIGH、LOW *、/、MOD、SHL、SHR +、例:设SSY=2050H EQ、NE、LT、LE、GT、GE MOV AL,LOW 3080H ;AL=80H NOT MOV AH,HIGH SSY ;AH=20 AND MOV CL, LOW 3A4BH ;CL=4BH OR、XOR

微机原理第七章 输入输出方法及常用接口电路

微机原理第七章 输入输出方法及常用接口电路

编程并行接口芯片8255A
二、 8255的内部结构
编程并行接口芯片8255A
三、8255的引脚功能
PA3 PA2 PA1 PA0 RD CS GND A1 A0 PC7 PC6 PC5 PC4 PC0 PC1 PC2 PC3 PB0 PB1 PB2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 PA4 PA5 PA6 PA7 WR RESET D0 D1 D2 D3 D4 D5 D6 D7 VCC PB7 PB6 PB5 PB4 PB3
8251可编程通信接口
二、8251的结构和引脚特性
数据总线缓冲器
状态 缓冲器
发送数据/命 令缓冲器
接收数 据缓冲 器
RESET CLK C/D RD WR CS DTR DSR RTS CTS
读/写 控制电 路
发送器 P S
TxD
发送 控制 接收 控制 接收器 S P
TxRDY TxE TxC RxRDY SYN DET RxC RxD
输入/输出接口概述
五、 I/O接口的分类 通用接口 专用接口 串行接口 并行接口
编程并行接口芯片8255A
一、 8255A的主要特性


有3个8位并行数据I/O口PA、PB和PC口及1个8位控 制口CWR。 可编程设置方式0、方式1、方式2三种不同的工作方 式,用于无条件传送、查询传送和中断传送。 有两个控制字决定8255A的工作方式,通过编制初始 化程序,使用OUT指令从控制寄存器端口写入。有 一个状态字可供查询,使用IN指令从C端口读出。 提供兼容的TTL电平接口,原则上适用于需并行输入 输出的I/O设备。

微机原理及应用(第7章)讲解

微机原理及应用(第7章)讲解

7.3 可编程中断控制器Intel 8259A

在PC/XT微机系统中使用了一片8259A,在 PC/AT微机系统中使用了两片8259A。目前的PC
系列微机,其外围接口芯片(如80C286)都集
成有与两片8259A相当的中断控制电路。
7.3.1 8259A的功能

⑴ 具有8级优先权控制,通过级联可扩展至64级 ⑵ 每一级均可通过编程实现屏蔽或开放。
器。

7.2

80x86中断系统
80x86的中断系统可处理256种个中断 源。这些中断源可分为两大类: 外部中断(硬件中断) 内部中断(软件中断)
7.2.1 外部中断(硬件中断)


1、可屏蔽中断INTR 受CPU中断允许标志位IF的控制,即IF=1时,CPU 才能响应INTR引脚上的中断请求。

2. 需要说明的引脚:

A0:地址线,输入,在使用中8259A占用相邻两个端口地址,A0与 配合,A0=1 CS 选中奇地址端口,A0=0选中偶地址端口。在80X86的PC系列机中,主片 8259A的 端口地址为20H和21H。 CAS2~CAS0:级联信号线,对主片8259A,它为输出;对从片8259A,它为输入。 主、从片8259A 的CAS2~CAS0对应相连,主片8259A在第一个响应周期内通过 CAS2~CAS0送出识别码,而和此识别码相符的从片8259A在接收到第二个信号后 ,将中断类型码发送到数据总线上。
中断向量设置(DOS功能调用 INT 21H) 功能号:AH=25H 入口参数:AL=中断类型号,


DS:DX=中断向量(段地址:偏移地址)
获取中断向量(DOS功能调用 INT 21H)

微机原理-第7章 汇编语言与汇编程序5 常用DOS系统功能调用及BIOS功能调用-文档资料

微机原理-第7章 汇编语言与汇编程序5 常用DOS系统功能调用及BIOS功能调用-文档资料

常用DOS系统功能调用
① ② ③ ④ ⑤ ⑥

单字符输入 ( 01H、07H、08H功能 ) 显示单字符 ( 02H、05H功能 ) 单字符输入或显示( 06H功能 ) 字符串输入 ( 0AH功能 ) 显示字符串 ( 09H功能 ) 检测键盘状态 ( 0BH功能 )
① 单字符输入 (01H、07H、08H功能)
max DB 11 DB ? DB 11 DUP(?)
SEGMENT ASSUME CS:code, DS:data MOV AX , data ;置缓冲区地址于DS:DX
ROM BASIC ROM BIOS ( a)
FFFFH
ROM BASIC ROM BIOS (b)
FFFFH
图 7.5-1 PC-DOS (a) DOS启动后 (b) 执行程序装入后
软件中断分类
DOS中断
中断类型号
20H~3FH 为用户程序和系统程序提供磁盘读写、程 序退出、系统功能调用等功能。
③ 单字符输入或显示 (06H功能)
入口参数:DL = 0FFH,表示从键盘输入字符
或 DL ≠ 0FFH,表示DL中是要显示字符的ASCII 码
功能号:
类型号:
AH = 06H
21H
出口参数:若ZF=0时,表示有键按下,将字符的ASCII码
送入寄存器AL, AL=输入字符。 若标志ZF=1时,表示无键按下,寄存器AL中不 是键入字符ASCII码, AL=0 。
② 显示单字符 (02H、05H功能)
(a)2号系统功能调用
入口参数:DL = 要显示字符的ASCII 码 功能号: AH = 02H 类型号: 21H 出口参数:无 实现功能:显示指定字符,光标右移。

微机原理复习题_第1、7章_序论、中断系统

微机原理复习题_第1、7章_序论、中断系统

第一章序论一.填空题1.与十进制数45等值的二进制数是______;与十进制数67等值的十六进制数是______。

答案:101101B;43H技巧:45=16×2+13=2DH=101101B ; 67=16×4+3=43H2.(250)10=()16=()2=()8答案:FA;11111010;372技巧:250=16×15+10=FAH=1111 1010B=372Q3.若X= -1010100,机器字长为8,则[X]原码 =______,[X]反码 =______ ,[X]补码 =______。

答案:11010100;10101011;101011004.对于字长为8的定点整数,其原码、反码的表示范围是______,补码的表示范围是______。

若N=-1010100,n=8,则[N]原码=______,[N]反码=______,[N]补码=______。

答案:-127~+127;-128~+127;11010100;10101011;101011005.已知X= +1011001,则 [X]补=______;已知Y =-1011001,则 [Y]补=______。

答案:01011001;101001116.已知X=-0.1011001,则 [X]补=______;已知Y=-0.1011001,则 [Y]反=______。

答案:1.0100111;1.01001107.字符“A”的ASCII码为41H,则字符“D”的ASCII码应为:______;字符“0”的ASCII码为30H,则字符“8”的ASCII码应为:______。

答案:44;388.若X=-107,Y=+74,按8位二进制可写出:[X]补=______;[Y]补=______;[X+Y]补=______;[X-Y]补=______答案:1001 0101B;0100 1010B;1101 1111B;0100 1011B分析:107=16×6+11=6BH ∴ [X]补=0-6BH=95H ;74=16×4+10=4AH ∴ [Y]补=4AH ;[-Y]补=0-[Y]补=B6H [X+Y]补=95H+4AH=DFH ;[X-Y]补=[X]补+[-Y]补=95H+B6H=4BH或[X-Y]补=[X]补-[Y]补=95H-4AH=4BH (有溢出,结果出错)9.110101.11B=______D答案:53.75 分析:11 0101B=35H=16×3+5=53D 0.11=1×2-1+1×2-2=0.7510.若[X]补=0011 0011B,[Y]补=1100 1100B,则[X-Y]补=______B,运行结果对状态标志ZF、SF、OF的影响为______、______、______。

第7章8253微机原理及应用

第7章8253微机原理及应用
计算计数初值: TC= 2.5MHz/ 2KHz=1250 方式字为:0011 0111B=37H (计数器0,写16位,方式3,BCD计数) 设端口地址为:80H、81H、82H、83H。 则初始化程序为:
MOV AL,37H;写入方式控制字 OUT 83H,AL MOV AL,50H;写入计数初始值低8位 OUT 80,AL MOV AL,12H ;写入计数初始值高8位 OUT 80H,AL
(3)读计数值 ①以普通对计数器端口读的方法取得当前计数值 ②锁存计数器的当前值(RL1RL0=00)
7.2.4 8253-5的应用举例 一、用8253-5监视一个生产流水线 1.硬件设计
INT 1 +5V
2.5MHz 8255PA0
OUT0 CLK0
GATE0
8253
CLK1 GATE1
OUT1
• 方式2:可变频率脉冲发生器
(MODE 2) CLOCK
WRn#
OUTPUT
n=4
n=3
4 3 2 1 0(4) 3 2 1 0(3) 2 1 0
0(3) OUTPUT
3 2 1 0(3) 2 1 0(3) 2 1 0
GATE (RESET)
方式3—方波速率发生器 方式3的输出都是周期性的,方式3在计数过程中输出
(2)计数器1用来产生动态存储器刷新操作的定 时控制,它工作于方式2,计数初值为18, OUT1端输出一个负脉冲序列,其脉冲周期约 为18 ÷1.1931816MHz=15.08(μs)。该输出将 作为动态刷新控制器8237A中通道0的DMA请 求信号DREQ0,控制DMA控制器完成每隔 15.08(μs)对系统中的动态存储芯片进行一次 刷新操作
– 选通输入(门控输入)GATE——用于启动或禁止计数器的 操作,以使计数器 和计测对象同步。

微机原理期末重点总结

微机原理期末重点总结

微机原理期末重点总结第一章:计算机系统概述计算机系统是由硬件和软件组成的,硬件主要包括中央处理器、存储器、输入输出设备等;软件主要包括系统软件和应用软件等。

计算机系统的五大组成部分是输入输出设备、存储器、中央处理器、控制器和运算器。

计算机的工作原理是通过输入、运算、输出三个阶段来实现的。

第二章:数据的表示和运算计算机中所有的数据都是以二进制的形式表示的。

二进制数有原码、反码和补码三种表示方式。

在计算机中,数据的加减运算是以补码形式进行的。

数据的逻辑运算有与、或、非、异或等逻辑运算。

算术运算有加、减、乘、除、移位等运算。

第三章:中央处理器中央处理器是计算机的核心部件,主要由运算器和控制器组成。

控制器负责指挥整个计算机系统的运行,运算器负责进行数据的运算。

控制器包括指令寄存器、程序计数器、指令译码器等;运算器包括算术逻辑单元、累加寄存器、状态寄存器等。

中央处理器的工作过程是由指令周期组成的,指令周期包括取指令、分析指令、执行指令和访问存储器等阶段。

第四章:存储器存储器是计算机中用于存储数据和程序的部件,主要包括内存和外存两种存储器。

内存主要用于存放当前正在使用的程序和数据,外存主要用于存放辅助程序和数据。

内存按存取方式可以分为随机存取存储器(RAM)和只读存储器(ROM)两种;按存储介质可以分为半导体存储器和磁存储器等。

存储器的层次结构包括高速缓存、主存和辅存等。

第五章:输入输出设备输入输出设备是计算机与外部世界进行信息交换的桥梁,其主要功能是实现计算机与用户之间的交互。

输入设备用于将外部信息转换成计算机可以识别的信号,输出设备用于将计算机处理过的信息展示给用户。

输入输出设备按工作原理分为人机交互式设备和感知设备两种。

第六章:总线总线是计算机中各个部件之间进行信息传输的通道,它与计算机的内部连接方式有多种,包括并行总线、串行总线和矩阵总线等。

常见的总线有系统总线、控制总线、数据总线和地址总线等。

总线控制器是连接主机和外设之间的重要桥梁,其主要功能是协调全系统设备对总线资源的访问。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

◎DMA 传送方式 DMA (Direct Memory Access)传送方式又称直接存储器存取方式 。其原理就是在存储 器与外设之间开辟一条高速数据通道,使外设与内存之间直接交换数据。这一数据通道是通 过 DMA 控制器来实现的。在 DMA 传送期间,不需要 CPU 的任何干预,而是由 DMA 控制 器控制系统总线,在其控制下完成数据传送任务。 对于高速数据传送和与外设频繁交换信息的场合,DMA 方式比中断传送方式效率高。因 为中断传送要不断的保护断点和现场,使 CPU 的工作效率大为降低。
2011-6-22 David Chen
2.1 8259A 的外部特性 ※8259A 是 28 脚封装的 NMOS 芯片,其管脚如上图所示。 1.8259A 与 CPU 的连接信号
• D7~D0: CPU 与 8259A 之间的数据线。 • RD 和 WR:读/写命令线,通常分别接 CPU 的 IOR 和 IOW 信号。 • CS 和 A0:片选线和地址线。CS 由系统的 I/O 译码器产生,它确定该 8259A 在系统 I/O 空间的基地址。A0 用于选择 8259A 的内部寄存器。因只有一条地址线,可知该芯片有两个 端口地址。 • INT:中断请求线,高有效,接到 CPU 的 INTR 信号。 • INTA: CPU 或总线控制器 8288 来的中断响应信号线。在中断响应期间,该信号线送 CPU 来的负脉冲。 • IR0~IR7: 8259A 的 8 个异步中断请求输入信号。高电平和上升沿表示有请求。 2. 8259A 与外设间的连接信号 • CAS2~CAS0:级联信号。它是双向信号,当系统的中断请求多于 8 个时,可用两个或更 多的 8259A 级联,其中一个是主中断控制器,其余的是从控制器。从控制器的 INT 输出接 到主控制器的一个 IR 输入上。在中断响应期间,若主 8259A 判定所响应的是由某一从 8259A 来的中断请求,则它在级联线上发出该从 8259A 的识别号,并由各个从 8259A 接收。 • SP/EN:双向信号线。当 8259A 与系统数据总线之间加双向总线驱动器以加大 8259A 的 驱动能力时,8259A 应处于“缓冲方式”。这时,应是输出线,以控制双向总线驱动器的 EN
3.中断嵌套 • 当前正在被执行的中断服务程序可被优先级更高的中断请求中断 • 优先级相同或更低的中断请求不能中断当前正在被执行的中断服务程序
5
第三节 PC 机的中断系统 1.中断源类型
外部中断(硬中断) 非屏蔽中断 NMI 可屏蔽中断 INTR
内部中断(软中断) 除法错中断 溢出错中断 断点中断 单步中断
2
微机原理与接口技术总复习
2011-6-22 David Chen
6.I/O 端口地址译码 译码电路的两种译码方式 固定式端口地址译码 可选式端口地址译码 译码电路的实现途径 门电路译码 译码器译码 GAL、FPGA 器件实现译码(译码电路对外可保密)
7.用门电路实现地址译码,有全译码和部分译码 全译码电路:I/O 所有地址线都参加译码的电路称为全译码电路。溢出的 I/O 地址是
广义地说,能引起 CPU 产生程序中断的随机事件就是中断源。例如:外设故障、传输错 误、定时器时间到等都可以是中断源;某外设需要传送数据向 CPU 发出中断请求,该外设
3
微机原理与接口技术总复习
2011-6-22 David Chen
即是中断源。对主机来说,系统掉电、硬件故障、软件错误、设置断点、单步操作等也是中 断源。 * 中断过程
中断的全过程分为以下五步:中断请求,中断判优,中断响应,中断服务(处理),中断 返回。
◎中断请求 中断请求分为边沿请求和电平请求。请求信号由低到高或有高到低的跳变为边沿触发请 求;请求信号为高电平或低电平为电平触发请求。 ◎中断判优 1、软件判优 2、硬件判优 ◎中断响应 中断响应就是 CPU“中断”现正在进行的处理任务,转向中断请求相对应的处理程序的 过程。 中断响应过程应解决如下问题: * 保护断点 * 保护现场 * CPU 关中断 * 转到中断请求所对应的处理程序 (控制权转移:方法有固定入口地址;矢量中断) ◎中断处理(服务) 中断处理就是执行中断服务程序,完成中断源提出的处理要求。实际上是软件编程问题。 中服程序与子程序的区别:随机事件与意料之中事件;对主程序透明与不透明。 中服程序中如何保护现场与恢复现场。 若允许中断嵌套,应该在中服程序中开中断(STI)。 ◎中断返回
2.I/O 接口的主要功能 ● 数据缓冲功能(解决速度差异) ● 设备选择(端口地址,译码) ● 信号转换功能(电平,并、串,数、模等转换) ● 对外设的控制与监测功能(发命令,监测状态等) ● 中断请求与管理 ● 可编程功能 3.I/O 端口:把 I/O 接口电路中能被 CPU 直接访问的寄存器或某些特定器件称之为端口 (Port)。I/O 接口中常设有数据端口、命令端口和状态端口。 4. I/O 端口的编址方式
9
微机原理与接口技术总复习
2011-6-22 David Chen
端。若不采用缓冲方式,则是输入线(见图 7.19),由它决定该 8259A 编程为“从片”(=1) 还是编程为“主片”(=0)。 2.2 8259A 的内部结构
IF=0,屏蔽中断(执行 CLI 指令) IF=1,允许中断(执行 STI 指令) 使用中断控制器管理多个硬件中断源 7.内部中断(软中断) 除法错中断 执行 DIV 或 IDIV 指令时,商超出机器表示的最大值,即产生 0 号中断 溢出错中断 当 FR 的 OF=1 时,执行 INTO 指令,即产生 4 号中断 单步中断 当 FR 的 TF=1 时,执行每条指令,即产生 1 号中断 指令中断 断点中断 INT 3H(机器码为:CCH),单字节指令 INT nH 7.中断向量表
8.外部中断响应与处理过程 中断申请 外设向 CPU 发中断请求信号申请 CPU 给予服务,CPU 决定是否响应 中断响应 发中断响应信号 INTA,获取中断类型号,保存断点及 FR 于堆栈,查表获得中断
服务程序入口地址 中断服务程序 保护现场,开中断,对外设进行服务(I/O 操作),恢复现场 中断返回 从堆栈弹出断点及 FR,回到中断前的地址继续执行
7
微机原理与接口技术总复习
2011-6-22 David Chen
9.中断操作流程
例如:某中断向量号为 72H,图 7.16 示出了中断操作过程,如下所述: ①取中断向量号 72H; ②计算中断向量地址 72×4=1C8H; 72×4+2=1CAH; ③取中断服务程序入口地址的偏移量送入 IP, IP=2050H,段地址送入 CS,CS=A000H; ④转入中断服务程序 A0000H:2050H; ⑤中断返回到 INT 72H 指令的下一条指令。
•与存储器统一编址(或存储器映射方式) 优点:指令多且齐全;端口空间大。 缺点:指令长且慢;占用内存空间。
•I/O 独立编址 优点:指令短(设有单独的 I/O 指令)执行快;不占内存空间;程序易读。 缺点:端口空间小;需要单独的 I/O 读、写信号。
5.CPU 与 I/O 端口之间传送信息的方式 ◎无条件传送
5.非屏蔽中断 NMI 当 CPU 收到非屏蔽中断 NMI 请求后,默认该请求的中断类型号为 02H。早期的包括 3
个非屏蔽中断源 协处理器出错 系统 RAM 奇偶校验错
6
微机原理与接口技术总复习
2011-6-22 David Chen
I/O 通道校验错 6.可屏蔽中断 INTR
在 CPU 的 INT 引脚输入“高”有效信号时,则产生硬件可屏蔽中断请求信号。 是否屏蔽由 FR 寄存器的 IF 位决定。
2.1 软件查询判优 CPU 响应中断后,转入执行一特定地址的中断服务程序,该中断服务程序查询状态口,
确定发出中断请求的外设,然后进行相应的处理。
4
微机原理与接口技术总复习
2011-6-22 David Chen
2.2 硬件判优(向量中断法) 多个外设经中断控制器向 CPU 提出中断请求,CPU 响应中断发出 INTA 信号,中断 控制器将相应的中断向量号(中断类型号)放在数据总线上,CPU 读取后,即可确定中 断源,查中断向量表进行相应处理。 矢量中断优先级控制器原理如下图,优先级判别器判别出最高优先级请求,将其优先 级别转换为 3 位代码,送到中断矢量寄存器的低 3 位及当前在服务寄存器;之后,中断 控制逻辑向 CPU 发出中断请求信号,CPU 中止正执行的程序,向中断控制电路发回中 断响应信号,然后进入中断处理过程。
中断返回就是 CPU 控制权由中服程序转移到被中断程序的过程。用 IRET 指令。 2.中断判优
什么是中断判优 CPU 管理多个中断源时,在收到中断源发出的中断请求后,需判断是哪一个中断源
提出的中断请求,以便对它进行服务(或处理) 中断判优的方法 软件查询判优法 硬件判优法(向量中断和链式判优)
1
微机原理与接口技术总复习
2011-6-22 David Chen
◎程序查询传送方式 读 I/O 端口状态信息,若准备就绪,就输入或输出,否则,就继续查询等待。显然,该方 式 CPU 的大部分时间都用在了查询和等待了,所以传送效率不高。 下图是一个查询输入的接口电路。其查询程序如下:
wait1: mov dx,stport in al,dx test al,80h ;当 ready=1,数据已准备好。 jz wait1 ;当 ready=0,数据未准备好。 mov dx,dtport ; 准备好,读端口数据 in al,dx2.PC 机中断系统微机原理与接口技术总复习
2011-6-22 David Chen
3.中断源的优先级
4.硬中断与软中断的比较 硬中断的特点 由外部事件引起,具有随机性 CPU 需发中断响应信号(对 INTR),对 NMI 不发 可以被屏蔽(对 INTR),对 NMI 不能屏蔽 由中断控制器发中断类型号(对 INTR),对 NMI,CPU 自动产生(02 号) 软中断的特点 通常,用中断指令触发,中断的发生时刻是可知的 CPU 不发中断响应信号 中断类型号(n)由指令直接给出 不可被屏蔽
相关文档
最新文档
