柴油发电机启动及日常维护..参考课件

14
www.zptc.cn
油机的总体构造
润滑系统
15
www.zptc.cn
油机的总体构造
5.冷却系统 油机工作时，温度很高(燃烧时最高温度可达2000℃)，
这样将使机件膨胀变形，摩擦力增大。此外，机油也可能 因温度过高而变稀，从而降低润滑效果。为了避免温度过 高，油机中通常都装有水冷却系统，以保证油机在适宜的 温度(80～90℃)下正常工作。
专门设置预热冷却水的装置，提高水温，水温达到 40℃时，即可启动.有的柴油机则采用综合起动加热器，同 时加热进气、冷却水和油底壳机油等。
20
www.zptc.cn
油机发电机的工作原理
1.油机工作原理
油机是将燃料的化学能转 化为机械能的一种机器，它是 通过气缸内连续进行进气、压 缩、工作、排气四个过程来完 成能量转换的 。活塞在气缸中 运动时有两个极端位置：上止 点和下止点(又称上死点和下死 点)。上止点和下止点间的距离 称为活塞冲程(又称为活塞行程) 当活塞由上止点移到下止点时， 所经过的容积称为气缸工作容 积，又称活塞排量，通常以升 或立方厘米计算。工作容积与 燃烧室容积之和叫气缸总容积。 气缸总容积与燃烧室容积的比 值称为压缩比。
17
www.zptc.cn
油机的总体构造
启动系统
6.启动系统
油机启动系统大致有 蓄电池、起动马达、交流 发电机、辅助起动系统等 组成。如图所示。当按下 起动开关，接通蓄电池电 路的时候，蓄电池给启动 ห้องสมุดไป่ตู้达供电带动内燃机起动， 同时一个小的交流发电机 通过整流后给蓄电池充电。
18
www.zptc.cn
配气机构
10
www.zptc.cn
油机的总体构造
配气机构工作原理
11
www.zptc.cn
油机的总体构造
3.供油系统 柴油机的供油系统一般由油箱、柴油滤清器、低压油
泵、高压油泵、喷油嘴等部分组成。如图 所示。柴油机工 作时，柴油从机箱中流出，经粗滤器过滤，低压油泵升压， 又经细滤器(也称精滤器)进一步过滤，高压油泵升压后， 通过高压油管送到喷油嘴，并在适当的时机通过喷油嘴将 柴油以雾状喷入气缸压燃。
环境温度较低时，润滑油粘度大，阻力大，造成启动 困难。因此，低温环境使用的柴油机的油低壳内常设有机 油加热装置.在启动柴油机时可先给润滑加热，以减小启动 阻力。
19
www.zptc.cn
油机的总体构造
（3）进气预热装里 电启动柴油机常用装在进气管中的进气预热器加热进
气，改善启动条件。这种方法有利于混合气的形成和燃烧， 效果比较明显，在低温下，利用它往往能迅速启动柴油机。 （4）冷却水预热装置
4
油机发电机组的使用和维护
4
www.zptc.cn
目的和要求
掌握油机发电机组的基本理论。 掌握柴油发电机组的原理和运用技术。 学会油机发电机组的日常养护和一般故障的排除方法，提
高具体分析问题和解决问题的能力。
5
www.zptc.cn
油机的总体构造
柴油机主要二大机构四大系统组成，包括：曲轴连杆机构， 配气机构，燃油系统，润滑系统，冷却系统，起动系统。
16
www.zptc.cn
油机的总体构造
冷却系统
冷却系统包括水套、散热
器、水管和水泵等，如图 所示。冷却水通过水泵加 压后在冷却系统中循环。 循环途径为：水箱→下水 管→水泵→气缸水套→气 缸盖水套→节温器→上水 管→水箱。节温器可以自 动调节进入散热器的水量， 以便油机始终在最适宜的 温度下工作。

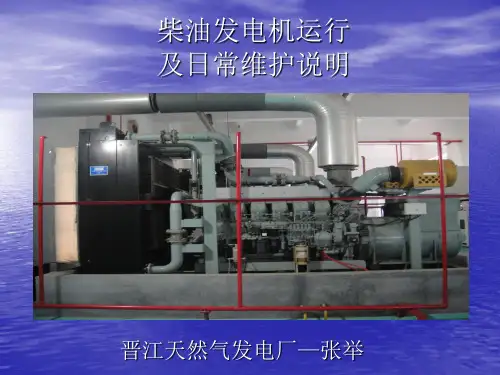

柴油发电机运行 及日常维护说明
晋江天然气发电厂—张举 1
求是 立德 尚学 精业
2
www.zptc.cn
主要内容
油机发电机组的作用 油机发电机组的工作原理 油机的总体构造 油机发电机的使用与维护
3
www.zptc.cn
相关配套知识
1
油机发电机的作用
2
油机的总体构造
3
油机发电机的工作原理
1. 曲轴连杆机构 曲轴连杆机构是油机的主要组成部分。它由气缸、活
塞、连杆、曲轴等部件组成。它的作用是将燃料燃烧时产 生的化学能转变为机械能，并将活塞在气缸内的上下往返 直线运动变为曲轴的圆周运动，以带动其它机械做功 。
6
www.zptc.cn
油机的总体构造
（1）气缸：气缸是燃料 燃烧的地方，根据油机的 功率不同，气缸的直径和 数目也不相同 。燃料在
油机的总体构造
辅助起动系统为了保证发动机在任何温度条件下都能 可靠地起动，特别是柴油机，我们可以借助一些恰当的方 法和手段，尤其是在环境温度较低的情况下都有顺利起动。 （1）减压机构
减压机构的作用是在柴油机启动时，人为地将配气机 构推杆顶起.使气门处于开启状态，减小启动时的压缩阻力. 使启动转速迅速提高.当柴油机曲轴达到足够高的转速时， 恢复气门正常工作，并利用飞轮惯性帮助柴油机启动。 （2）润滑油预热装置
8
www.zptc.cn
油机的总体构造
（3）连杆与曲轴：连杆 将活塞与曲轴连接起来， 从而将活塞承受的压力传 给曲轴，并通过曲轴把活 塞的往返直线运动变为圆 周运动。
连杆
曲轴
9
www.zptc.cn
油机的总体构造
2.配气机构 配气机构的作用是适
时打开和关闭进气门和排 气门，将可燃的气体送入 气缸，并及时将燃烧后的 废气排出。配气机构由进 气门、排气门、凸轮轴、 推杆、挺杆和摇臂等部件 组成。
12
www.zptc.cn
油机的总体构造
供油系统
13
www.zptc.cn
油机的总体构造
4.润滑系统 油机工作时，各部分机件在运动中将产生摩擦阻力。为 了减轻机件摩损，延长使用寿命，必须采用机油润滑。 润滑系统通常由机油泵，机油滤清器(粗滤和细滤)等部 分组成。如图所示。机油泵通常装在底部的机油盘内， 它的作用是提高机油压力，从而将机油源源不断地送到 需要润滑的机件上。机油滤清器的作用是滤除机油中的 杂质，以减轻机件摩损并延长机油的使用期限。
气缸中燃烧时，温度可高 达1500～2000℃，因此， 油机中必须采用冷却水散 热，为此，气缸壁都做成 中空的夹层，两层之间的 空间称为水套。
气缸
7
www.zptc.cn
活塞
油机的总体构造
（2）活塞：油机在工作时， 活塞既承受很高的温度，又承 受很大的压力，而且运动速度 极快，惯性很大。因此，活塞 必须具有良好的机械强度和导 热性能，并且应当用质量较轻 的铝合金铸造，以减小惯性。 为了使活塞与气缸之间紧密接 触，活塞的上部还装有活塞环， 如图，活塞环有压缩环（气环） 和油环两种，气环的作用是防 止气缸漏气，油环的作用是防 止机油窜入燃烧室。
