【必藏知识】消防工程图形符号及工程图例大全,看图纸不求人!

看任何一份图纸都要先学会看图例，不同的设计可能图例不一样，看消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层消防平面图就自然而然能看下去了，并掌握识图的基本知识，最新国家标准图形符号，了解这些符号的意义，按照所说的方法去看，看清楚仔细分析，应该就能快速看明白了。

基本符号表示消防设备类别，下表是常见的基本符号
1
1、消防工程辅助符号
2
2、消防工程灭火器符号
3
3、消防工程固定灭火器系统符号
4
4、消防工程灭火设备安装处符号
5
5、消防工程自动报警设备符号
6
6、消防管道及配件符号
7
8
9
7、火灾报警系统图例
10
11
8、消防工程设计图示例
12
13
9、消防工程图例参考
14
15
16
17。

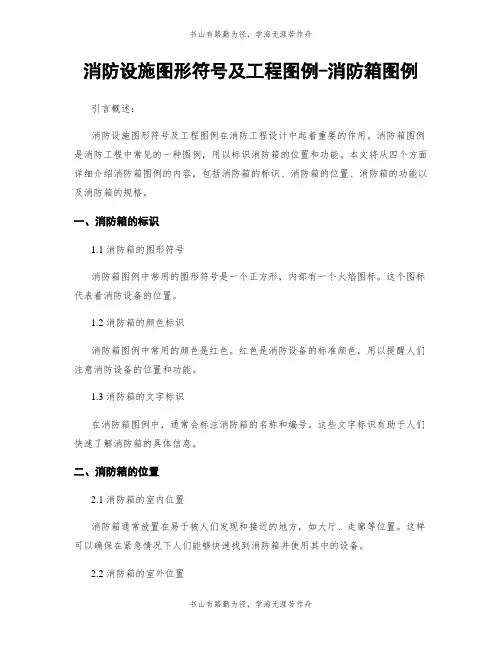

消防设施图形符号及工程图例-消防箱图例

消防设施图形符号及工程图例-消防箱图例引言概述：消防设施图形符号及工程图例在消防工程设计中起着重要的作用。

消防箱图例是消防工程中常见的一种图例，用以标识消防箱的位置和功能。

本文将从四个方面详细介绍消防箱图例的内容，包括消防箱的标识、消防箱的位置、消防箱的功能以及消防箱的规格。

一、消防箱的标识1.1 消防箱的图形符号消防箱图例中常用的图形符号是一个正方形，内部有一个火焰图标。

这个图标代表着消防设备的位置。

1.2 消防箱的颜色标识消防箱图例中常用的颜色是红色。

红色是消防设备的标准颜色，用以提醒人们注意消防设备的位置和功能。

1.3 消防箱的文字标识在消防箱图例中，通常会标注消防箱的名称和编号。

这些文字标识有助于人们快速了解消防箱的具体信息。

二、消防箱的位置2.1 消防箱的室内位置消防箱通常放置在易于被人们发现和接近的地方，如大厅、走廊等位置。

这样可以确保在紧急情况下人们能够快速找到消防箱并使用其中的设备。

2.2 消防箱的室外位置在一些特殊场所，如高层建造、大型商场等，消防箱还会设置在室外。

这样可以方便消防人员在火灾发生时快速找到消防设备并进行救援。

2.3 消防箱的高度位置为了方便人们使用消防箱，通常会将消防箱设置在较低的位置，如地面高度。

这样即使是身高较矮的人也能够轻松接触到消防设备。

三、消防箱的功能3.1 消防箱的灭火功能消防箱通常会配备灭火器等灭火设备，用以应对突发的火灾。

这些设备能够匡助人们在火灾初期进行灭火，保护生命和财产安全。

3.2 消防箱的报警功能除了灭火设备，消防箱还会配备报警设备，如火灾报警器等。

这些设备能够在火灾发生时及时发出警报，提醒人们采取相应的应急措施。

3.3 消防箱的逃生功能在一些紧急情况下，人们可能需要通过消防设备进行逃生。

消防箱中通常会配备逃生工具，如绳子、救生锤等，以匡助人们安全逃生。

四、消防箱的规格4.1 消防箱的尺寸规格消防箱的尺寸规格通常根据具体使用场所和消防设备的数量来确定。

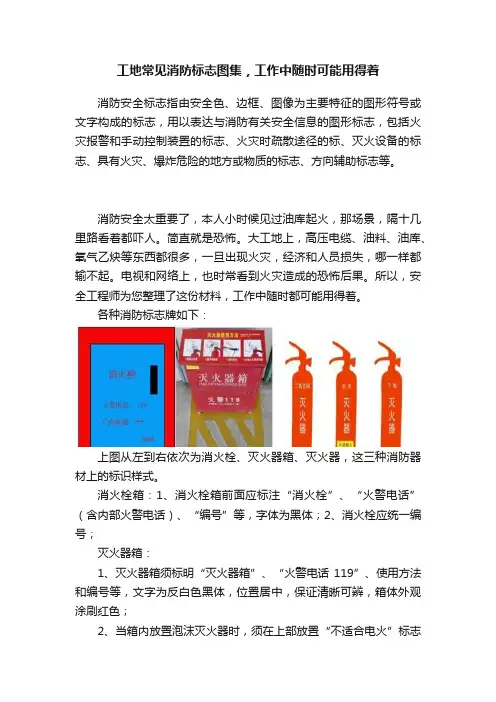

工地常见消防标志图集，工作中随时可能用得着

工地常见消防标志图集，工作中随时可能用得着消防安全标志指由安全色、边框、图像为主要特征的图形符号或文字构成的标志，用以表达与消防有关安全信息的图形标志，包括火灾报警和手动控制装置的标志、火灾时疏散途径的标、灭火设备的标志、具有火灾、爆炸危险的地方或物质的标志、方向辅助标志等。

消防安全太重要了，本人小时候见过油库起火，那场景，隔十几里路看着都吓人。

简直就是恐怖。

大工地上，高压电缆、油料、油库、氧气乙炔等东西都很多，一旦出现火灾，经济和人员损失，哪一样都输不起。

电视和网络上，也时常看到火灾造成的恐怖后果。

所以，安全工程师为您整理了这份材料，工作中随时都可能用得着。

各种消防标志牌如下：上图从左到右依次为消火栓、灭火器箱、灭火器，这三种消防器材上的标识样式。

消火栓箱：1、消火栓箱前面应标注“消火栓”、“火警电话”（含内部火警电话）、“编号”等，字体为黑体；2、消火栓应统一编号；灭火器箱：1、灭火器箱须标明“灭火器箱”、“火警电话119”、使用方法和编号等，文字为反白色黑体，位置居中，保证清晰可辨，箱体外观涂刷红色；2、当箱内放置泡沫灭火器时，须在上部放置“不适合电火”标志（泡沫灭火器不适合扑灭带电火灾），灭火器箱内侧，应有检查标准及历次检查记录。

3、灭火器箱不得上锁；4、灭火器标志牌应固定在灭火器箱的上方，泡沫灭火器和泡沫灭火器箱应标注“不适用于电火”字样；灭火器：1、灭火器外观应注明“灭火器”成分，文字反白色，位置居中，保证清晰可辨；2、灭火器应统一编号；灭火器应设置在位置明显和便于取用的地点，且不得影响安全疏散；3、灭火器的摆放要稳固，其铭牌应该朝外。

手提式灭火器最好放在灭火器箱内或挂钩、托架上，其顶部离地面高度不能大于1.50米；底部离地面高度最好不要小于0.08米；4、灭火器应该定期检验并张贴检验合格证。

消防沙箱、“防火重点部位”标志牌、消防设备标志方向辅助标志消防沙箱，消防沙箱应刷为红色，沙箱前面或上部应标识消防沙箱字样，并配置消防铲消防斧等；“防火重点部位”标志牌，防火重点部位标志牌指示火灾危险性大、发生火灾损失大、伤亡大、影响大的部位和场所；消防设备标志方向辅助标志，消防设备标志远离指示物时，必须联用方向辅助标志。

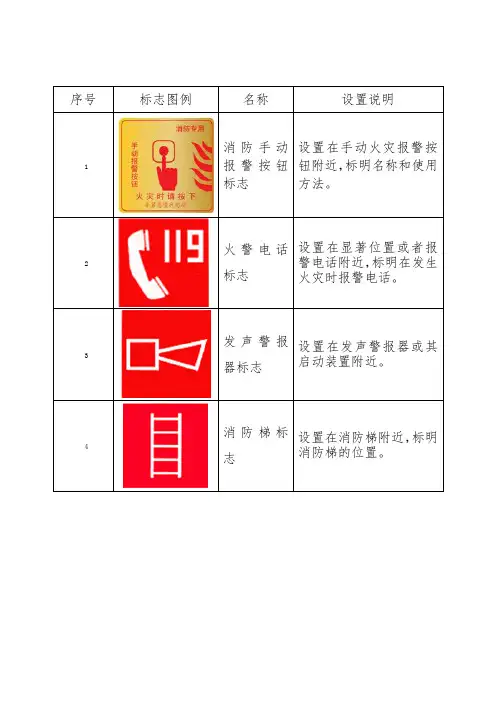

消防标志图示大全

序号
标志图例
名称
设置说明
11
地上消火栓标志
设置在室外地上消火栓附近或墙面上。
12
如图A.1
灭火器使用标志
设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。
13
如图A.2
室内消火栓标志
设置在室内消火栓箱门上。
14
防火卷帘地面标志
设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。
设置在仓库物品堆放处。
55
配电箱下严禁堆放可燃物品
设置在配电箱上或附近。
图A.1
图A.2
设置说明
33
湿式报警阀标志
设置在湿式报警阀或附近的墙面上。
34
喷淋泵标志
设置在喷淋泵或附近的墙面上。
35
水力警铃标志
设置在水力警铃附近的墙面上。
36
总平面布局标志
设置在单位显著位置，标明单位的消防水源、消防车通道、消防安全重点部位、安全出口和疏散路线、主要消防设施位置等内容。
37
疏散指示图标志
设置在房门后中上部或每个楼层显著位置，标明本层疏散路线、安全出口、室内消防设施位置等内容。
42
消防车道标志
设置在消防车道两侧墙面上，标明宽度，提示严禁占用。
43
易燃易爆场所禁带火种标志
设置在易燃易爆场所显著位置，提示该场所禁止携带火种。
44
禁止吸烟标志
设置在易燃易爆场所、公共聚集场所显著位置，提示该场所禁止吸烟。
序号
标志图例
名称
设置说明
45
禁止存放易燃物品标志
设置在不能存放易燃物品的场所，提示该场所禁止存放易燃物品
设置在消防电梯口，标明消防电梯的位置。

消防器材标志解读了解各种消防设施

消防器材标志解读了解各种消防设施消防设施在我们的日常生活中扮演着重要的角色，它们的存在和正确使用能够极大地提高火灾发生时的安全性和救援效果。

而消防器材标志则是帮助人们快速了解各种消防设施的重要指示物，本文将对消防器材标志进行解读，并深入了解各种消防设施。

一、灭火器材标志1. 灭火器标志灭火器材标志是指示灭火器具的标志，常见于建筑物、工厂、学校等公共场所。

灭火器材标志通常由一个火焰和一个灭火器图案组成，其中火焰为红色，灭火器为白色。

这个标志说明该位置有灭火器设施。

2. 灭火器箱标志灭火器箱标志用于指示消防器材箱的位置，通常位于消防设备箱的外部门上。

灭火器箱标志是一个上方为白色、下方为红色的矩形，中间有一个灭火器图案。

这个标志告诉人们在该位置可以找到存放灭火器的箱子。

3. 消火栓标志消火栓标志是用于指示消防栓的位置，常见于室外公共区域。

消火栓标志通常为蓝色，中间有一个白色的消火栓图案。

这个标志告诉人们在该位置可以找到消防栓。

二、疏散通道标志1. 疏散通道标志疏散通道标志用于指示疏散通道的位置，通常位于楼梯口、走廊等区域。

疏散通道标志是一个白色的人形图案，周围有一个绿色的方框。

这个标志告诉人们该通道为疏散通道，需要保持畅通。

2. 紧急出口标志紧急出口标志用于指示紧急出口的位置，常见于公共建筑和场所入口处。

紧急出口标志通常为绿色，中间有一个白色的人形图案和一个向左或向右的箭头。

这个标志告诉人们该位置是可以紧急逃生的出口。

三、火灾报警标志1. 火灾报警器标志火灾报警器标志用于指示火灾报警器的位置，常见于建筑物内部。

火灾报警器标志为红色，上方是一个白色手柄的图案。

这个标志告诉人们在该位置可以找到火灾报警器。

2. 灭火器和报警按钮标志灭火器和报警按钮标志用于指示灭火器和火灾报警按钮的位置，常见于公共场所和办公室内。

这个标志通常为红色，上方有一个白色消防器材图案，下面是一个白色的手指图案。

这个标志告诉人们在该位置可以找到灭火器和火灾报警按钮。

消防设施图解大全.

5.5.1结构外形
水流指示器结构
5.5.2工作原理
在自动喷水灭火系统中，水流指示器是一种把水的流动转换成电信号报警的部件，它的电气开关可以导通电警铃，也可直接启动消防水泵供水灭火。延时型水流指示器可克服由于水源波动引起的误动作，给延时电路供电，经过预设的时间后，延时继电器动作，通过一组无源常开触点发出报警信号。
6操作说明
6.1系统操作
6.1.1关闭系统主供水阀（湿式报警阀进口端信号蝶阀）、末端试验阀。
4.4.2打开系统排水阀（湿式报警阀排水阀），排出系统侧管网水。水排尽后关闭系统排水阀。
6.1.3打开区域信号阀。
6.1.4.缓慢打开主供水阀向系统供水，逐步打开所有保护区域的末端试验阀，直到有稳定的水流从末端试验阀流出，关闭末端试验阀。
5.5.3功能特点
1）灵敏度：①不报警流量≤15L/min
②报警流量>15L/min、≤37.5L/min
2）开关接点容量：交流220V2A;直流24V3A。
3）延时型水流指示器可在2～60s范围内调节延时时间。
4）适用场所：适用于湿式、干式、预作用系统中。
5.6.1安装调整
1）水流指示器建议在设计安装位置时应考虑安装操作方便。
建筑消防设施操作图解
一、
1.系统用途
用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2.系统结构
湿式系统结构示意图
由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
4.系统工作流程图
5.系统各部件构成及用途
5.1干式报警阀
5.1.1干式报警阀结构及安装示意图如下图所示

消防安全标志大全

消防安全标志大全消防安全标志是指用于指示、警示和禁止与消防安全相关的事项的标志符号。

在公共场所、工厂车间、学校等地方广泛应用，起着保护人们生命财产安全的重要作用。

本文将介绍一些常见的消防安全标志，以增加人们的防火意识和应急能力。

一、消防器材标志1. 灭火器标志灭火器标志一般呈正方形，中间绘有灭火器图案，图案下方标有大写字母“灭火器”字样，用以标识灭火器的位置及使用方法。

2. 消防栓标志消防栓标志采用长方形设计，中央为蓝底白字的文字“消防栓”字样，用以标识消防栓的位置，提醒人们发生火灾时可以使用消防栓进行灭火。

3. 防火门标志防火门标志一般为方形，中央绘有一个防火门的图案，用以标识防火门的位置，提醒人们发生火灾时可以选择防火门逃生。

二、疏散标志1. 疏散通道标志疏散通道标志多呈绿底白字的箭头形状，用以标识疏散通道的方向和位置，帮助人们正确疏散逃生。

2. 安全出口标志安全出口标志一般采用绿底白字，中央绘有一个奔向左或右的白色箭头，用以标识安全出口的位置，帮助人们快速找到离开的通道。

3. 疏散楼梯标志疏散楼梯标志一般为蓝底白字，中央绘有一个人形图案和楼梯图案，用以标识疏散楼梯的位置，提醒人们火灾发生时可以通过楼梯逃生。

三、禁止标志1. 禁止吸烟标志禁止吸烟标志一般为红底白字，中央绘有一个拇指和食指捏住烟蒂的图案，用以提醒人们在该区域内禁止吸烟。

2. 禁止明火标志禁止明火标志常采用红底白字，中央绘有一个火焰被斜线划掉的图案，用以提醒人们在该区域内禁止使用明火。

3. 禁止乱扔烟蒂标志禁止乱扔烟蒂标志一般为红底白字，中央绘有一个手将烟蒂丢入垃圾桶的图案，用以提醒人们在该区域内禁止乱扔烟蒂。

四、警示标志1. 高温烫伤标志高温烫伤标志一般为黄底黑字，中央绘有一个手指浸入水中的图案，用以提醒人们小心避免接触高温物品。

2. 电击危险标志电击危险标志一般为红底白字，中央绘有一个手指触电的图案，用以提醒人们注意避免触电。

消防图例大全-消防图纸图例符号大全--

消防图例大全-消防图纸图例符号大全--
以下是常见的消防图例和符号：
1. 灭火器材图例
灭火器、灭火器组、消火栓、消火栓箱、消防水龙带、火箭头、水枪等。

2. 安全标识图例
安全出口、安全通道、紧急出口、灭火器位置、温度计、火警按钮、疏散指示标志等。

3. 火源分类及燃烧物图例
分为可燃物、易燃物、易燃液体、易燃气体、氧化剂、毒性气体、放射性物质等。

4. 防火分区及防火设施图例
防火墙、防火门、防火卷帘、防火罩、室内喷水灭火系统、喷雾灭火系统等。

5. 室内消防设施图例
烟雾探测器、火灾自动报警系统、火灾自动喷水灭火系统、火灾自动灭火系统、火灾探测器等。

6. 逃生平面图图例
楼层平面图、安全疏散图、指示标志、最短逃生路线等。

以上是基础消防图例和符号，根据实际情况可进行添加和修改。

消防设施图形符号及工程图例消防箱图例

发声器
0=7
BC类干粉
因
执
八、、
1
扬声器
ABC类干粉
■
烟
$
电话
卤代烷
火焰
A
光信号
a
二氧化碳
▲
易爆气体
消防工程基本图形符号
2、消防工程灭火器符号
名称
图形
名称
图形
清水灭火器
卤代烷火火器
7^
推车式ABC类干粉灭火器
4
泡沫灭火器
A
二氧化碳灭火器
推车式卤代烷灭火器
BC类干粉灭火器
念
推车式泡沫灭火器
水桶
©
ABC类
干粉灭火器
■
推车式BC类干粉灭火器
I4
沙桶
©
3、消防管路及配件符号
名称
图形
名称
图形
干式立管
◎
消防水管线
干式立管
消防水罐（池）
(1a11
干式立管
泡沫混合液管线
尸.
报警阀
亠
干式立管
消火栓
©
开式喷头
~~9
干式立管
|@-|
消防泵
闭式喷头
—叠
干式立管
泡沫比例混合器
水泵结合器
—<
湿式立管
泡沫产生器
泡沫混合器立管
消防工程基本图形符号
名称
图形
名称
图形
手提式灭火器
△
灭火设备安装处所
a
推车式灭火器
控制和指示设备
固定式灭火系统（全淹没）
0
报警息动
□
固定式灭火系统（局部应用）
6
火灾报警装置

各类消防标示图示

消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。

1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。

1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。

本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。

消防安全标志的颜色应符合GB 2893中的有关规定。

消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。

3．1 火灾报警和手动控制装置的标志3．2 火灾时疏散途径的标志3．3灭火设备的标志3．4 具有火灾、爆炸危险的地方或物质的标志3．53．5．3 方向辅助标志应该与3．1—3．4中的有关标志联用，指示被联用标志所表示意义的方向。

表5只列出左向和左下向的方向辅助标志。

根据实际需要，还可以制作指示其他方向的方向辅助标志(见图1、图3c)。

3．5．4 在标志远离指示物时，必须联用方向辅助标志。

如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。

3．5．5 方向辅助标志与3．1—3．4中的图形标志联用时，如系指示左向(包括左下、左上)和下向，则放在图形标志的左方；如系指示右向(包括右下、右上)。

则放在图形标志的右方(见图1、图3c)。

3．5．6 方向辅助标志的颜色应与联用的图形标志的颜色统一(见图1、图2c)。

图1 方向辅助标志使用举例3．6 文字辅助标志3．6．1 将3．1～3．4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。

消防图标画图必用

消防图标画图必用
1、制图基本图例
名称
图例
名称
图例
风向标
指北针
茶馆
电厂
机场
码头
车站
加油站
饭店
医院
影剧院
商店
危险品
地下通道
居民区
机电井
2、道路水源图例
名称
图例
名称
图例
道路
铁路
公路桥
铁路桥
室内消火栓
地下消火栓
地上消火栓
贮水池
贮水池
污水池
雨水井
消防水鹤
水井
湖泊
河流（箭头表示水、建筑结构图例
名称
图例
名称
图例
封闭式电梯
楼梯
围墙
铁丝网围墙
门户
阀门
窗户
台阶
4、消防设施图例
名称
图例
名称
图例
固定式灭火系统（局部）
固定式灭火系统
固定式灭火系统（全淹没）
手动控制灭火系统
水灭火系统（全淹没）
泡沫灭火系统（全淹没）
干粉灭火系统
二氧化碳灭火系统
灭火设备安装处所
火灾报警装置
控制和指示设备
消防用水立管
报警启动装置
阀
干式立管
湿式立管
无水
有水
泡沫混合液立管
消防泵
泡沫比例混合器
泡沫产生器
泡沫液罐
报警器
开式喷头
闭式喷头
泡沫或泡沫液
消防通风口
二氧化碳
ABC类干粉
BC类干粉
清水灭火器
泡沫灭火器
BC类干粉灭火器
ABC类干粉灭火器
水桶
手提式灭火器
推车式泡沫灭火器

消防标志符号大全

消防标志符号大全以下是一份消防标志符号的大全，包括常见的消防标志和它们的解释。

这些标志在建筑物、公共场所和工作场所中广泛使用，用于指示火灾逃生路线、火灾设备位置和其他相关消防信息。

1.灭火器标志：-标志图案：一个红色的矩形，内部有一个白色的灭火器图案。

-解释：用于标识灭火器的位置，提醒人们在发生火灾时可以使用灭火器进行初步灭火。

2.消防栓标志：-标志图案：一个红色的正方形，内部有一个白色的消防栓图案。

-解释：用于标识消防栓的位置，提醒人们在火灾发生时可以使用消防栓供水进行灭火。

3.灭火器具箱标志：-标志图案：一个红色的矩形，内部有一个白色的灭火器具箱图案。

-解释：用于标识灭火器具箱的位置，提醒人们可以在需要时取用灭火器具进行灭火。

4.自动喷水灭火系统标志：-标志图案：一个红色的正方形，内部有一个白色的喷水喷嘴图案。

-解释：用于标识自动喷水灭火系统的位置，提醒人们在火灾发生时系统会自动启动。

-标志图案：一个红色的矩形，内部有一个白色的火焰和黑色的音符图案。

-解释：用于标识火警报警器的位置，提醒人们在火灾发生时会发出警报声音。

6.疏散门标志：-标志图案：一个绿色的矩形，内部有一个白色的跑向开放门的人形图案。

-解释：用于指示疏散门的位置，提醒人们在火灾发生时可以通过该门逃生。

7.疏散通道标志：-标志图案：一个绿色的矩形，内部有一个白色的跑向出口的人形图案。

-解释：用于标识疏散通道的位置，指示人们沿着通道前往安全出口。

8.安全出口标志：-标志图案：一个绿色的矩形，内部有一个白色的人形和一个向下的箭头图案。

-解释：用于指示安全出口的位置，提醒人们可以通过该出口离开建筑物。

9.疏散楼梯标志：-标志图案：一个绿色的矩形，内部有一个白色的楼梯图案。

-解释：用于标识疏散楼梯的位置，指示人们通过楼梯逃离建筑物。

10.紧急出口标志：-标志图案：一个绿色的矩形，内部有一个白色的人形和一个向上的箭头图案。

-解释：用于标识紧急出口的位置，提醒人们可以通过该出口逃离建筑物顶部或屋顶。

消防设施图形符号及工程图例

消防工程基本图形符号
名称
图形
名称
图形
手提式灭火器
灭火设备安装处所
推车式灭火器
控制和指示设备
固定式灭火系统（全淹没)
报警息动
固定式灭火系统（局部应用)
火灾报警装置
固定式灭火系统(指出应用区)
消防通风口
１、消防工程辅助符号
名称
图形
名称
图形
水
阀门
手动启动
泡沫或泡沫液
出口
电铃
无水
入口
发声器
BＣ类干粉
热
扬声器
图形
名称
图形
干式立管
消防水管线
干式立管
消防水罐（池)
干式立管
泡沫混合液管线
报警阀
干式立管
消火栓
开式喷头
干式立管
消防泵
闭式喷头
干式立管
泡沫比例混合器
水泵结合器
湿式立管
泡沫产生器
泡沫混合器立管
泡沫液管
消防工程基本图形符号
4、消防工程固定灭火器系统符号
名称
图形
名称
图形
水灭火系统
（全淹没)
ABC类干粉
灭火系统
手动控制
灭火系统
泡沫灭火系统
(全淹没)
卤代烷
灭火系统
BC类干粉
灭火系统
二氧化碳
灭火系统
5、消防工程灭火设备安装处符号
名称
图形
名称
图形
二氧化碳瓶站
ＡＢC干粉罐
泡沫罐站
BＣ干粉灭火罐站
消防泵站
6、消防工程自动报警设备符号
名称
图形
名称
图形
消防控制中心

消防安全标志了解各种标志的含义和用途

消防安全标志了解各种标志的含义和用途消防安全标志是指在建筑物、公共场所或其他需要消防安全保障的地方设置的一系列标识，其目的是为了提醒人们在紧急情况下如何正确应对火灾或其他火灾相关事故。

了解各种标志的含义和用途对于提高公众的消防意识和应急处理能力至关重要。

本文将详细介绍几种常见的消防安全标志及其含义和用途。

1. 灭火器标志灭火器标志是指用来标示灭火器具所在位置的标志，目的是方便人们在火灾发生时及时找到灭火器并采取相应措施。

常见的灭火器标志为一个红色的圆圈内有一个白色的火焰图案，并在图案下方标有"灭火器"三个字。

此标志通常会在容易发生火灾的地方、消防器材存放点和消防器材箱旁边进行设置。

2. 疏散标志疏散标志是指用来引导人们在火灾等紧急情况下迅速撤离现场、找到安全出口的标识。

疏散标志有两种类型，一种是疏散指示标志，用于指引前往安全出口的路线，另一种是逃生指示标志，用于标识安全出口位置。

通常，疏散标志采用绿色为底色，上面有一个白色的跑动人图案，并在上方或者下方标注出口的方向或位置。

3. 灭火器使用标志灭火器使用标志是指用来说明如何正确使用灭火器的标识。

该标志通常附在灭火器旁边，提供使用者必要的操作指导。

常见的灭火器使用标志会具体标明灭火器的类型、使用方法、使用时的注意事项等信息，以便人们在紧急情况下能够迅速掌握如何正确使用灭火器进行灭火。

4. 防火门标志防火门标志是指用来标识防火门的标志，目的是方便人们在火灾发生时找到可以有效阻挡火势蔓延的防火门，并阻止火灾进入其他区域。

防火门标志一般以一个蓝色的方框为底色，框内有一个白色的门加上一个火焰图案，并在图案下方标有"防火门"字样。

5. 突出部分标志突出部分标志是指用来标识建筑物或区域内突出部分的标志，突出部分通常是指窗台、楼梯、台阶等。

该标志的作用是提醒人们在火灾发生时要特别小心，避免因对突出部分的忽视而发生意外。

突出部分标志一般采用黄色为底色，上面有一个黑色的图案表示突起的部分。

一图看懂消防图纸,消防工程符号图例大全与看图常识

消防工程辅助符号：消防工程灭火器符号：
消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防工程自动报警设备符号：消防管道及配件符号：
火灾报警系统图例：
建筑消防工程的基本知识：
建筑消防系统根据使用灭火剂的种类和灭火方式可分为下列三种灭火系统。

2.消火栓给水系统的给水方式：（2）设水箱的消火栓给水方式：
（3）设水泵、水箱的消火栓给水方式：
（4）高层建筑消火栓系统：
分区消防给水系统：当消火栓给水系统中消火栓栓口处压力超过800kPa或建筑高度超过50m，消防车已难以协助灭火，应采用分区的室内消火栓给水系统。

室内自动喷水灭火系统的分类及组成：
2.自动喷火系统的给水方式
闭式自动喷水灭火系统特点：采用闭式喷头，平时处于关闭状态，系统相对用水量比较少，造成的水渍损失也比较小。

适用于：环境温度4℃<t<70℃的建筑物。

（7）水喷雾灭火系统
2.消防给水常用管材的连接的相关规定（略）
5.水泵结合器：
水泵结合器是消防车从室外水源或市政给水管取水向室内消防管网供水的接口，如图4—8所
2.开式喷头：开式喷头的规格、型号、接管螺纹和外形与玻璃球闭式喷头完全相同，是在玻璃球闭式喷头上卸掉感温元件和密封面而成的，通常用于雨淋系统，也称为雨淋开式喷头。

4.水流指示器：水流指示器用于湿式喷水灭火系统中。

当某个喷头开启喷水或管网发生水量
二、质量要求：。

消防设施图形符号及工程图例-消防箱图例之欧阳歌谷创编

消防工程基本图形符号欧阳歌谷（2021.02.01）图形名称图形名称手提式灭火器灭火设备安装处所推车式灭火器控制和指示设备固定式灭火系统（全淹没）报警息动固定式灭火系统（局部应用）火灾报警装置固定式灭火系统（指出应用区）消防通风口1、消防工程辅助符号名称图形名称图形水阀门手动启动泡沫或泡沫液出口电铃无水入口发声器BC类干粉热扬声器ABC类干粉烟电话卤代烷火焰光信号二氧化碳易爆气体消防工程基本图形符号2、消防工程灭火器符号名称图形名称图形清水灭火器卤代烷灭火器推车式ABC类干粉灭火器泡沫灭火器二氧化碳灭火器推车式卤代烷灭火器BC类干粉灭火器推车式泡沫灭火器水桶ABC类干粉灭火器推车式BC类干粉灭火器沙桶3、消防管路及配件符号名称图形名称图形干式立管消防水管线干式立管消防水罐（池）干式立管泡沫混合液管线报警阀干式立管消火栓开式喷头干式立管消防泵闭式喷头干式立管泡沫比例混合器水泵结合器湿式立管泡沫产生器泡沫混合器立管泡沫液管消防工程基本图形符号4、消防工程固定灭火器系统符号名称图形名称图形水灭火系统（全淹没）ABC类干粉灭火系统手动控制灭火系统泡沫灭火系统（全淹没）卤代烷灭火系统BC类干粉灭火系统二氧化碳灭火系统5、消防工程灭火设备安装处符号名称图形名称图形二氧化碳瓶站ABC干粉罐泡沫罐站BC干粉灭火罐站消防泵站6、消防工程自动报警设备符号名称图形名称图形消防控制中心火灾报警装置温感探测器感光探测器手动报警装置烟感探测器气体探测器报警电话火灾警铃火灾报警扬声器火灾报警发声器火灾光信号装置。

消防工程符号图例大全与常识

消防⼯程符号图例⼤全与常识看任何⼀份图纸都要先学会看图例，不同的设计可能图例不⼀样，看消防⼯程图⾸先要仔细看清楚总平⾯图，各建筑要分清楚，再看清前⾯的图纸设计说明和图例，其中有各种符号标⽰，然后看系统图，这是相对⽐较难的，需要多花时间，最后各层消防平⾯图就⾃然⽽然可以看下去了，并掌握识图的基本知识。

最新国家标准图形符号，了解这些符号的意义，按照所说的⽅法去看，看清楚仔细分析，基本就可以快速看明⽩了。

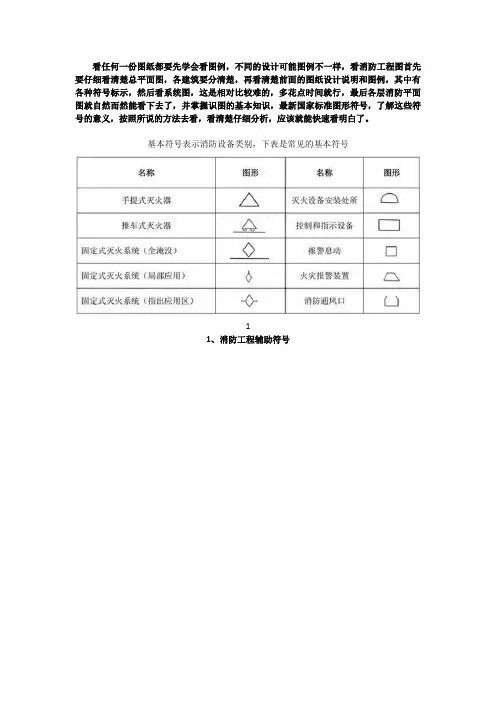

基本符号表⽰消防设备类别，下表是常见的基本符号：消防⼯程辅助符号：消防⼯程灭⽕器符号：展开剩余95%消防⼯程固定灭⽕器系统符号：消防⼯程灭⽕设备安装处符号：消防⼯程⾃动报警设备符号：消防管道及配件符号：⽕灾报警系统图例：建筑消防⼯程的基本知识：建筑消防系统根据使⽤灭⽕剂的种类和灭⽕⽅式可分为下列三种灭⽕系统。

1.消⽕栓给⽔系统；2.⾃动喷⽔灭⽕系统；3.其他使⽤⾮⽔灭⽕剂的固定灭⽕系统，如⼆氧化碳灭⽕系统、⼲粉灭⽕系统、卤代烷灭⽕系统等。

室内消⽕栓系统的组成及常⽤给⽔系统：建筑消⽕栓给⽔系统是把室外给⽔系统提供的⽔量，经过加压（外⽹压⼒不满⾜需要时），输送到⽤于扑灭建筑物内的⽕灾⽽设置的固定灭⽕设备，是建筑物中最基本的灭⽕设施。

1.消⽕栓给⽔系统的组成：2.消⽕栓给⽔系统的给⽔⽅式：室内消⽕栓给⽔系统有下列⼏种给⽔⽅式：（1）由室外给⽔管⽹直接供⽔的消防给⽔⽅式：（2）设⽔箱的消⽕栓给⽔⽅式：（3）设⽔泵、⽔箱的消⽕栓给⽔⽅式：（4）⾼层建筑消⽕栓系统：消防给⽔系统有分区、不分区⼆种给⽔⽅式。

不分区消防给⽔系统：当建筑⾼度不超过50m 时，或者消⽕栓消防给⽔系统最低点消⽕栓栓⼝处的压⼒不超过800kPa时，可采⽤不分区给⽔⽅式，适⽤于⼩区统⼀消防给⽔系统。

分区消防给⽔系统：当消⽕栓给⽔系统中消⽕栓栓⼝处压⼒超过800kPa或建筑⾼度超过50m，消防车已难以协助灭⽕，应采⽤分区的室内消⽕栓给⽔系统。

室内⾃动喷⽔灭⽕系统的分类及组成：⾃动喷⽔灭⽕系统是⼀种在发⽣⽕灾时，能⾃动打开喷头喷⽔灭⽕并同时发出⽕警信号的消防灭⽕设施。

常见消防设施标识及自救方法

常见消防设施标识及自救方法消防设施标识是指对消防设备和消防器材进行特定标识的一种方式，通过这些标识可以明确指示和提醒人们在火灾发生时如何正确使用消防设备，以保证自身的安全。

本文将介绍几种常见的消防设施标识以及一些常用的自救方法。

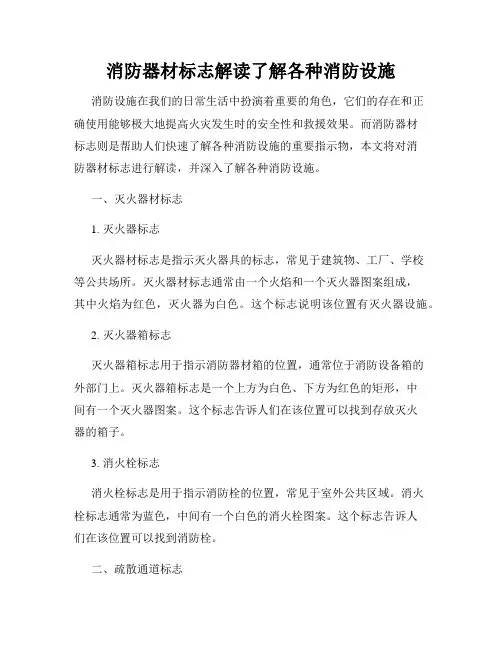

一、灭火器标识灭火器是最常用的消防设备之一，不同类型的灭火器适用于不同的火灾类型。

为了便于人们能够迅速找到并正确使用灭火器，灭火器标识非常重要。

1. 标识形状与颜色灭火器标识通常为正方形或长方形，有明显的红色背景，上方有白色的火焰图案，并在图案下方有白色的灭火器图标。

2. 标识位置灭火器标识应该在灭火器附近的墙面上，视野范围内，标识应清晰可见，便于人们在火灾发生时能够迅速找到。

3. 自救方法当发现火灾时，如果火势较小，可以迅速采取以下自救方法：（1）立即拨打火警电话报警。

（2）通过灭火器进行灭火，首先确定火源位置，正确使用灭火器进行灭火。

（3）如火势无法控制，应迅速采取逃生措施，保持冷静，尽量避免吸入烟雾。

（4）用湿毛巾捂住口鼻，蹲低身体，尽量避免烟雾中心，按照安全通道有序撤离。

二、火灾报警器标识火灾报警器是消防设备中用于发出火警信号以及提醒人们火灾发生的设备。

下面是火灾报警器标识的介绍：1. 标识形状与颜色火灾报警器标识为正方形或长方形，背景色为红色，上面有白色的火焰图案，并在图案下方有白色的火灾报警器图标。

2. 标识位置火灾报警器标识应该在火灾报警器附近的墙面上，视野范围内，标识应清晰可见，便于工作人员或者市民在火灾发生时能够快速发现报警器。

3. 自救方法当听到火灾报警器响起时，应立即采取以下自救方法：（1）保持冷静，迅速拨打火警电话报警，并告知火灾发生的地点。

（2）根据情况，有序地按照安全通道进行撤离。

（3）用湿毛巾捂住口鼻，蹲低身体，尽量避免烟雾。

（4）遇到无法逃生的情况时，可以用湿毛巾堵住门缝，打开窗户向外寻求帮助。

三、应急疏散标识应急疏散标识是指在火灾发生时，指示人们如何迅速安全地疏散的标识。
