供配电习题及答案
供配电期末复习题答案
供配电期末复习题答案一、选择题1. 供配电系统中，下列哪项不是电力系统的基本组成部分？A. 发电机B. 变电站C. 电力线路D. 家用电器答案：D2. 电力系统中，电压等级的划分主要依据是什么？A. 供电距离B. 供电容量C. 供电可靠性D. 供电成本答案：B3. 以下哪项不是供配电系统的主要功能？A. 电能转换B. 电能传输C. 电能分配D. 电能储存答案：D二、填空题1. 供配电系统中，________是将电能从发电站输送到用电区域的设施。
答案：电力线路2. 变电站的主要作用是进行电能的________和________。
答案：转换；分配3. 电力系统中，________是保证供电可靠性的重要措施之一。
答案：备用电源三、简答题1. 简述供配电系统的基本组成。
答案：供配电系统主要由发电站、变电站、电力线路和用电设备组成。
发电站负责产生电能，变电站负责电能的转换和分配，电力线路负责电能的传输，用电设备是电能的最终使用者。
2. 什么是电力系统的电压等级，它们是如何划分的？答案：电力系统的电压等级是指电力系统中不同电压级别的电力线路和设备的电压值。
电压等级的划分通常基于供电容量、供电距离和经济性等因素，常见的电压等级有低压、中压、高压和超高压等。
四、计算题1. 假设有一个供配电系统，其最大负荷为1000kW，系统效率为90%，求系统所需的发电功率。
答案：系统所需的发电功率 = 最大负荷 / 系统效率 = 1000kW / 0.9 = 约1111.11kW2. 如果上述供配电系统的电力线路损耗为5%，求实际到达用电设备的电能。
答案：实际到达用电设备的电能 = 最大负荷× (1 - 电力线路损耗率) = 1000kW × (1 - 0.05) = 950kW五、论述题1. 论述供配电系统在现代社会中的重要性及其发展趋势。
答案：供配电系统是现代社会的基础设施之一，它为工业生产、商业运营和居民生活提供必需的电能。

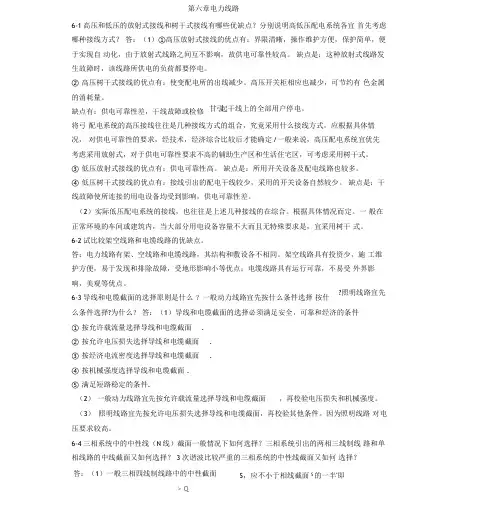

供配电技术习题答案第6章
第六章电力线路6-1高压和低压的放射式接线和树干式接线有哪些优缺点？分别说明高低压配电系统各宜 首先考虑哪种接线方式？ 答：（1）①高压放射式接线的优点有：界限清晰，操作维护方便，保护简单，便于实现自 动化，由于放射式线路之间互不影响，故供电可靠性较高。
缺点是：这种放射式线路发生故障时，该线路所供电的负荷都要停电。
② 高压树干式接线的优点有：使变配电所的出线减少。
高压开关柜相应也减少，可节约有 色金属的消耗量。
缺点有：供电可靠性差，干线故障或检修将弓 配电系统的高压接线往往是几种接线方式的组合，究竟采用什么接线方式，应根据具体情况， 对供电可靠性的要求，经技术，经济综合比较后才能确定 /一般来说，高压配电系统宜优先 考虑采用放射式，对于供电可靠性要求不高的辅助生产区和生活住宅区，可考虑采用树干式。
③ 低压放射式接线的优点有：供电可靠性高。
缺点是：所用开关设备及配电线路也较多。
④ 低压树干式接线的优点有：接线引出的配电干线较少，采用的开关设备自然较少。
缺点是：干线故障使所连接的用电设备均受到影响，供电可靠性差。
（2）实际低压配电系统的接线，也往往是上述几种接线的在综合。
根据具体情况而定。
一 般在正常环境的车间或建筑内，当大部分用电设备容量不大而且无特殊要求是，宜采用树干 式。
6-2试比较架空线路和电缆线路的优缺点。
答：电力线路有架、空线路和电缆线路，其结构和敷设各不相同。
架空线路具有投资少，施 工维护方便，易于发现和排除故障，受地形影响小等优点；电缆线路具有运行可靠，不易受 外界影响，美观等优点。
6-3导线和电缆截面的选择原则是什么 ？一般动力线路宜先按什么条件选择 按什么条件选择?为什么？ 答：（1）导线和电缆截面的选择必须满足安全 ，可靠和经济的条件 ① 按允许载流量选择导线和电缆截面 . ② 按允许电压损失选择导线和电缆截面 . ③ 按经济电流密度选择导线和电缆截面 .④ 按机械强度选择导线和电缆截面 . ⑤ 满足短路稳定的条件.（2） 一般动力线路宜先按允许载流量选择导线和电缆截面，再校验电压损失和机械强度。

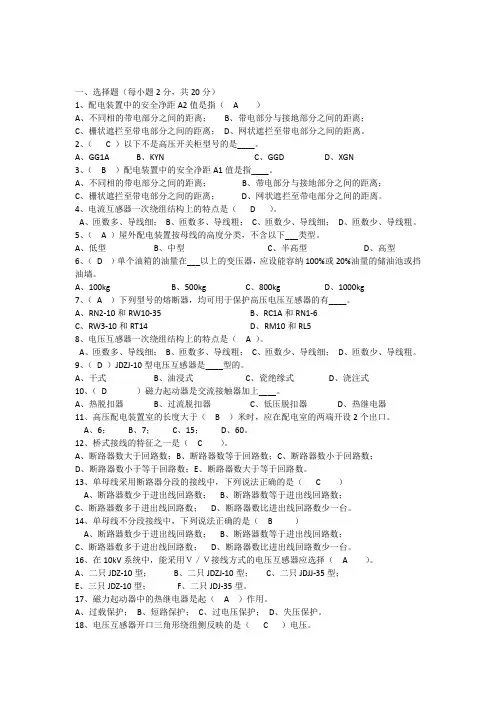

供配电习题及答案讲解学习
一、选择题（每小题2分，共20分）1、配电装置中的安全净距A2值是指（ A ）A、不同相的带电部分之间的距离；B、带电部分与接地部分之间的距离；C、栅状遮拦至带电部分之间的距离；D、网状遮拦至带电部分之间的距离。
2、（ C ）以下不是高压开关柜型号的是____。
A、GG1AB、KYNC、GGDD、XGN3、（ B ）配电装置中的安全净距A1值是指____。
A、不同相的带电部分之间的距离；B、带电部分与接地部分之间的距离；C、栅状遮拦至带电部分之间的距离；D、网状遮拦至带电部分之间的距离。
4、电流互感器一次绕组结构上的特点是（ D ）。
A、匝数多、导线细；B、匝数多、导线粗；C、匝数少、导线细；D、匝数少、导线粗。
5、（A）屋外配电装置按母线的高度分类，不含以下___类型。
A、低型B、中型C、半高型D、高型6、（D ）单个油箱的油量在___以上的变压器，应设能容纳100%或20%油量的储油池或挡油墙。
A、100kgB、500kgC、800kgD、1000kg7、（A ）下列型号的熔断器，均可用于保护高压电压互感器的有____。
A、RN2-10和RW10-35B、RC1A和RN1-6C、RW3-10和RT14D、RM10和RL58、电压互感器一次绕组结构上的特点是（ A ）。
A、匝数多、导线细；B、匝数多、导线粗；C、匝数少、导线细；D、匝数少、导线粗。
9、（D ）JDZJ-10型电压互感器是____型的。
A、干式B、油浸式C、瓷绝缘式D、浇注式10、（D ）磁力起动器是交流接触器加上____。
A、热脱扣器B、过流脱扣器C、低压脱扣器D、热继电器11、高压配电装置室的长度大于（ B ）米时，应在配电室的两端开设2个出口。
A、6；B、7；C、15；D、60。
12、桥式接线的特征之一是（ C ）。
A、断路器数大于回路数；B、断路器数等于回路数；C、断路器数小于回路数；D、断路器数小于等于回路数；E、断路器数大于等于回路数。
供配电系统练习题五(含答案)
第五章 习题5-1 什么是电力系统的无功功率平衡？有什么含义？5-2 电力系统有那些无功功率电源？那些无功功率损耗？那些无功补偿装置？ 5-3 电力系统综合负荷的无功—电压静特性是怎样的？5-4 在电力系统调压方式中，顺调压和逆调压各指的是什么样的调压方式？ 5-5 电力系统有那些调压措施？其调压原理各是什么？5-6 为什么当电力系统无功电源不足时，不允许用变压器分接头调压？ 5-7 电力电容器串联补偿和并联补偿的作用原理有何区别？5-8 图示并联无功补偿的原理，简述提高功率因数的意义。
5-9 简述无功补偿设备配置的规划原则及具体内容。
5-10 如图5-14所示, 变电所最大负荷为30+j22.5MV A;110±2⨯2.5%KV;9.0%;5.10%;20;13500===∆=∆I U KW P KW P K K ;变电所最小负荷为最大负荷50%，变电所高压母线电压在最大负荷时为U 1=108KV; 在最小负荷时为U 1=112KV;主变压器低压侧允许电压偏移在最大负荷时为0，最小负荷时为7%。
试选择主变压器分接头。
（忽略变压器中功率损耗）5-11.如图5-15所示，降压变压器容量为31.5MV A ，变比为110±2⨯2.5%/6.3KV ,变压器归算到高压侧的阻抗为R+Jx=2.44+j40Ω.已知最大负荷和最小负荷时进入变压器的功率为（忽略励磁损耗）MVA j S MVA j S 6101428min max +=+=和，高压侧电压分别为KV U KV U 113110min 1max 1==，。
要求低压侧母线最大负荷时为6.3KV ，最小负荷时为6.0KV ，试选择变压器分接头。
5-12 . 某降压变电所中有一台容量为10MV A 变压器，电压为110±2⨯2.5%/11KV ,最大负荷时高压侧的实际电压为113KV ，变压器阻抗中电压损耗为额定电压的4.63%；最小负荷时，高压侧实际电压为115KV ，阻抗中电压损耗为2.81%。
供配电期末复习题答案
供配电期末复习题答案一、单项选择题1. 供配电系统中，电压等级通常分为高压、中压和低压，其中低压系统通常指的是电压不超过（）。
A. 1000VB. 380VC. 220VD. 110V答案：C2. 在三相四线制供电系统中，中线的作用是（）。
A. 传输电流B. 传输电压C. 保持三相平衡D. 接地保护答案：D3. 配电网的功率损耗主要由哪两个因素决定？（）A. 电流和电压B. 电压和电阻C. 电流和电阻D. 电流和功率答案：C二、多项选择题1. 以下哪些设备属于变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 电容器答案：ABC2. 配电网的电压调整方法包括（）。
A. 改变变压器分接头B. 调整线路参数C. 使用无功补偿装置D. 增加线路长度答案：AC三、判断题1. 配电网的供电可靠性可以通过提高供电线路的冗余度来提高。
（）答案：正确2. 配电网的无功功率补偿可以减少线路损耗，提高供电效率。
（）答案：正确四、简答题1. 简述配电网的电压调整方法有哪些？答：配电网的电压调整方法主要包括改变变压器分接头位置、使用无功补偿装置、调整线路参数等。
2. 配电网的供电可靠性受哪些因素影响？答：配电网的供电可靠性受多种因素影响，包括供电设备的可靠性、供电线路的冗余度、供电系统的运行维护水平等。
五、计算题1. 假设一个配电网的供电线路总长度为10km，线路电阻为0.5Ω/km，负载功率为100kW，负载功率因数为0.8，求该配电网的功率损耗。
答：首先计算线路电流I=P/(√3*U*PF)=100000/(√3*10^3*0.8)≈72.5A，然后计算功率损耗P_loss=I^2*R=72.5^2*0.5*10≈2675W。
2. 某配电网的变压器额定功率为500kVA，额定电压为10kV，求该变压器的额定电流。
答：根据变压器额定功率和电压，可以计算出额定电流I=P/(√3*U)=500000/(√3*10000)≈94.28A。
供配电技术复习题及答案4
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定:10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5% ，7%，,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为( )系统。
A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以( )为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过( )的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0.62，η=0.85，给该电焊变压器供电的支线负荷P为 N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800×10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。
供配电系统习题解答
供配电系统习题解答第1章习题参考答案1-1 解释下列名词概念（1）电力系统：将一些发电厂、变电站（所）和电力用户由各级电压的电力线路联系起来组成发电、输电、变电、配电和用电的整体，即为电力系统（2）电力网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或简称电网（3）电压偏差：电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示（4）电力系统中性点运行方式：电力系统中作为供电电源的发电机和变压器的中性点接地方式1-2 填空题（1）区域电网电压一般在220kV及以上；地方电网最高电压一般不超过110kV；（2）通常电力网电压高低的划分：低压1000V及以下、中压1kV～10kV或35kV、高压35kV～110kV或220kV、超高压220kV或330kV及以上、特高压1000kV及以上。
（3）中性点不接地的电力系统发生单相金属性接地故障时，中性点对地电压为相电压，非故障相对地电压升高为线电压；（4）用户高压配电电压，从经济技术指标看，最好采用 10 kV，发展趋势是 20 kV；（5）我国中、小电力系统运行时，规定允许频率偏差±0.5Hz ；（6）升压变压器高压侧的主分接头电压为121kV，若选择－2.5%的分接头，则该分接头电压为117.975kV。
1-3 单项选择题（1）电能生产、输送、分配及使用全过程（B）A．不同时间实现 B．同一瞬间实现 C．按生产―输送―分配―使用顺序实现 D．以上都不对（2）中性点不接地系统发行单相接地短路时，流过接地点的电流性质（A）A．电容电流 B．电感电流 C．电阻电流 D．由系统阻抗性质决定（3）一级负荷的供电电源（C）由两个电源供电。
A．宜 B．可 C．应 D．不应（4）对于一级负荷中特别重要的负荷(D)A．可由两路电源供电 B．可不由两路电源供电C．必须由两路电源供电 D．除由两个电源供电外，尚应增设应急电源（5）一类高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、自动灭火系统、应急照明、疏散指示标志等消防用电，应按(A)要求供电。
《供配电技术》习题含解答(大学期末复习资料)
模块测试卷一答案一、填空题（30%）1. 把由各种类型发电厂中的发电机、升降压变压器、输电线路和电力用户连接起来的一个发电、输电、变电、配电和用电的统一的整体称为电力系统2. 水力发电厂主要分为堤坝式水力发电厂、引水式水力发电厂和混合式水力发电厂。
3. 根据变电所在电力系统中所处的地位和作用，可分为枢纽变电所、中间变电所、地区变电所、工厂企业变电所和终端变电所。
4. 配电网电压等级为110kV及以下，其中电压等级为3kV～110kV的，称为高压配电网；配电变压器低压侧引出的0.4kV配电网，称为低压配电网。
5. 通常电压在1kV以下的称为低压，1 kV到10 kV的称中压，高于10 kV低于330 kV 的称高压。
6. 对大中型工厂来说，通常来说采用35~110 kV作为供电电压，而对于中小型工厂来说，通常来说采用6 kV、10 kV作为供电电压。
7. 电压偏差是指电气设备的实际端电压与其额定电压之差，通常用它对额定电压的百分比来表示。
8. 根据用户的重要程度及对供电可靠性的要求，可将电力负荷分为三级。
9. 供配电系统一般由工厂降压变电所（或称为工厂总降压变电所）、高压配电线路、车间变电所、低压配电线路和用电设备组成。
二、判断题（20%）1. 电力系统就是电网。
（×）2. 核能发电厂的发电过程是核裂变能→热能→电能。
（×）3. 变电所的作用是接受电能和分配电能。
（×）4. 把将交流电变换为直流电，或把直流电变换为交流电的场所，称为变流所。
（√ ）5. 工厂总降压变电所是把35kV～110kV电压降压为1kV电压向车间变电所供电。
（×）6. 电力网按电压高低和供电范围的大小可分为地方电网、区域电网、超高压电网。
（√ ）7. 二级负荷对供电无特殊要求。
（×）8. 中性点直接接地或经低电阻接地系统称为大接地电流系统。
（√ ）9. 低压配电系统，按保护接地的型式，分为TN系统、TS系统和IT系统。
供配电技术复习题(附答案)
一、填空题1. 电力系统运行状态包括正常运行状态、不正常运行状态和故障状态。
2. 最大短路电流是指在被保护范围末端，在最大运行方式下的三相短路电流。
3. 校验电流保护的灵敏系数时，最小短路电流是指在被保护范围末端，在最小运行方式下的两相短路电流。
4. 继电保护由三部分组成，即测量部分、逻辑部分和执行部分。
5 消弧线圈可以有欠补偿、过补偿及完全补偿三种补偿方式。
6．电力系统继电保护的基本性能要求有选择性、速动性、灵敏性和可靠性。
7. 限时电流速断保护的选择性是靠动作电流值和动作时间来保证的。
8. 限时电流速断保护能保护的范围为本线路的全长和下一条线路的一部分。
9. 瞬时电流速断保护的保护范围为本线路（前面）一部分。
10. 电流保护的三种基本接线方式是三相星形接线（完全星形接线）、两相星形接线（不完全星形接线）和两相电流差接线。
11. 距离保护实际上是测量保护安装处至故障点之间阻抗的大小，故又称为阻抗保护。
12. 全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器小。
13. 距离保护中，保护离短路点越近受过渡电阻影响越大。
14. 特性圆在+R轴方向上所占面积越大，受过渡电阻影响越小。
15. 纵联差动保护实际接线方式：环流法和均压法。
16. 高频保护是以输电线路本身作为通信通道的纵联保护。
17. 高频通道分为相-相制和相-地制两种方式，我国一般采用相-地制。
18. 高频信号的利用方式可以分为经常有高频和经常无高频两种方式。
电力系统中广泛采用经常无高频方式。
19. 高频保护以其传送信号性质的不同，可以分为传送闭锁信号、允许信号和跳闸信号三种类型。
20．高频闭锁方向保护的动作条件是功率方向为正和收不到高频载波信号。
21. 相差高频保护是利用高频电流信号，比较被保护线路两侧工频电流的相位，从而决定其是否动作的一种保护。
22. 轻瓦斯保护动作于发信；重瓦斯保护动作于跳闸。
23. 电力变压器的两大主保护分别是瓦斯保护和纵联差动保护或电流速断保护。
供配电项目6.供配电技术习题及参考答案
《供配电技术》作业参考答案项目一1.工厂企业常见供配电系统有哪几类？对于大中型企业，一般采用哪一类供配电系统？答：具有高压配电所的供配电系统、具有总降压变电所的供配电系统、高压深入负荷中心的企业供配电系统、只有一个变电所或配电所的企业供配电系统。
一般采用具有总降压变电所的供配电系统。
2.任选一种供配电系统，分析其供配电情况。
答：略3.试分析图5中电力系统、电力系统及电力网的结构组成。
答：略4.简述风力发电的原理。
简述风力发电机组的结构和工作情况。
答：风力发电的原理是利用风能带动风车叶片旋转，将风能转化为机械能，再通过变速齿轮箱增速驱动发电机，将机械能转变成电能。
风力发电机组主要包含两大部分：一部分是风力机，将风能转换为机械能；另一部分是发电机，将机械能转换为电能。
5.简述光伏发电的基本原理。
答：光伏发电是利用光伏效应将太阳能电池板上的光子转换为直流电，供直流负荷使用或蓄电池组进行储存。
当负荷为直流负荷可以直接供负荷使用。
当负荷为交流负荷时，可以利用逆变器转化为交流电送用户或电网。
6. 太阳能电池有哪几种？答：太阳能电池有硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池、染料敏化电池、塑料电池等几种。
7.简述我国三相交流电网和电力设备的额定电压等级。
答：根据《供电营业规则》规定，供电企业供电的额定电压，低压有单相220v，三相380V；高压有10、35（66）、110、220、330、500、750、1000（KV）等。
8.简述电力用户供电电压选择。
答：电力用户供电电压的选择，主要应适应当地供电企业（当地电网）供电的电压等级，同时也要考虑用户用电设备的电压、容量及供电距离等因素。
一般负荷容量越大，分布范围越广，则配电电压越高。
高压配电电压的选择，主要应考虑当地供电电压的电压及用户高压用电设备的电压、容量和数量等因素。
用户低压配电电压通常采用220/380V。
《供配电技术》复习题及答案
《供配电技术》复习题一、填空题:1．当正常照明因故障停电时，供继续工作用的备用照明叫 。
(应急照明）.2．标注s 32*13—的含义是 .(3套灯具,每套含1只32W 灯管,吸顶安装）3．照明对电压质量的要求有是 和 在允许的范围内。
（电压偏差和电压波动）4. 智能集中式电能计量管理系统主要由 部分组成。
（电脑、网络、用电控制柜）5．荧光灯回路中电容器的作用是改善灯电路的 ，对荧光灯线路消耗的 起补偿作用.（功率因数，无功功率）6．住宅内的照明线路按规定应采用 导线,线芯截面一般用 ，或经过负荷计算后查表求得照明配电干线和分支线截面。
（铜芯绝缘，2.5㎜²)7．表征电能质量的基本指标是 。
我国采用的工频是 。
（电压与频率，50Hz )8．在进行负荷计算时， 法一般用于用电设备台数较多，各台设备容量相差不悬殊的用电系统。
通常用于干线、变配电所的负荷计算。
在计算负荷时, 不仅考虑了用电设备组的平均最大负荷,而且考虑了少数大容量设备运行时对总负荷的附加影响。
(需要系数法,二项系数法）。
9．车间供电线路各种敷设方式主要有： ， ， ， 。
（1）绝缘子明敷方式，2)穿管敷设方式，3）电缆桥架敷设方式，4)电缆沟敷设方式。
）12．车间照明方式有： , ， 。
[（1)正常照明，2）应急照明，3)局部照明。
］11．架空线路中的横担的作用是:用来安装 以支持导线的，安装在电杆的上部。
一般配电线路上常用的横担有木横担、 和瓷横担。
（［绝缘了（瓷瓶）,铁横担]12．架空线路中的导线应具备的主要条件是： 、 、密度小、价格低、耐腐蚀.（导电性能好、机械强度高、)。
13．从构造上来看，电缆的基本构造主要由 , ， 三部分组成。
（导电线芯,绝缘层 ，保护层）14．15．16．17．18．19．20．二、问答题：1．怎样才能减小电压偏移？答：减小电压偏移的措施有：1)正确选择电力变压器的电压分接头或采用有载调压的电力变压器；2)降低供配电系统的阻抗；3）尽量使三相系统的负荷均衡；4）合理地调整系统的运行方式；5）采用无功功率补偿装置。
(完整版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定:10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5% ，7%，,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为( )系统。
A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以( )为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过( )的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0.62，η=0.85，给该电焊变压器供电的支线负荷P为 N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800×10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。
供配电习题及答案
一、选择题（每小题2分，共20分）1、配电装置中的安全净距A2值是指（ A ）A、不同相的带电部分之间的距离；B、带电部分与接地部分之间的距离；C、栅状遮拦至带电部分之间的距离；D、网状遮拦至带电部分之间的距离。
2、（ C ）以下不是高压开关柜型号的是____。
A、GG1AB、KYNC、GGDD、XGN3、（ B ）配电装置中的安全净距A1值是指____。
A、不同相的带电部分之间的距离；B、带电部分与接地部分之间的距离；C、栅状遮拦至带电部分之间的距离；D、网状遮拦至带电部分之间的距离。
4、电流互感器一次绕组结构上的特点是（ D ）。
A、匝数多、导线细；B、匝数多、导线粗；C、匝数少、导线细；D、匝数少、导线粗。
5、（ A ）屋外配电装置按母线的高度分类，不含以下___类型。
A、低型B、中型C、半高型D、高型6、（ D ）单个油箱的油量在___以上的变压器，应设能容纳100%或20%油量的储油池或挡油墙。
A、100kgB、500kgC、800kgD、1000kg7、（ A ）下列型号的熔断器，均可用于保护高压电压互感器的有____。
A、RN2-10和RW10-35B、RC1A和RN1-6C、RW3-10和RT14D、RM10和RL58、电压互感器一次绕组结构上的特点是（ A ）。
A、匝数多、导线细；B、匝数多、导线粗；C、匝数少、导线细；D、匝数少、导线粗。
9、（ D ）JDZJ-10型电压互感器是____型的。
A、干式B、油浸式C、瓷绝缘式D、浇注式10、（ D ）磁力起动器是交流接触器加上____。
A、热脱扣器B、过流脱扣器C、低压脱扣器D、热继电器11、高压配电装置室的长度大于（ B ）米时，应在配电室的两端开设2个出口。
A、6；B、7；C、15；D、60。
12、桥式接线的特征之一是（ C ）。
A、断路器数大于回路数；B、断路器数等于回路数；C、断路器数小于回路数；D、断路器数小于等于回路数；E、断路器数大于等于回路数。
供配电技术试题及答案3篇
供配电技术试题及答案3篇供配电技术试题及答案1一、填空题(每题2 分，共20 分)1、配电所的任务是( 接收)和( 分配)电能。
2、电压偏差是指电气设备的( 端电压)和( 额定电压)之差。
3、用电设备的额定电压要与( 同级电网)的.额定电压相同。
4、短路全电流为( 周期分量)和( 非周期分量)之和。
5、熔断器主要是对电路和设备进行( )保护。
6、我国供电系统规定的工频是( )HZ。
7、线路主要由( )，横担，绝缘子，( )构成。
8、工厂电力线路的接线方式有( )、( )和环形接线。
9、工厂供电系统的过电流保护装置有( )、( )和继电保护。
10、继电器按用途分为( )和( )两类。
二、判断题(每题2 分，共20 分)1、一般中型工厂电源进线电压是6-10KV。
( )2、频率和电压是衡量电能质量的两个参数。
( )3、高压负荷开关有灭弧装置，可以断开短路电流。
( )4、电力系统发生短路故障会产生电动力效应和热效应。
( )5、工厂提高功率因数的方法是并联电容。
( )6、断路器可进行短路保护和过流保护。
( )7、配电所主要设备是变压器。
( )8、负荷开关能带负荷通断电路。
( )9、工厂的低压配电电压一般采用220/380V。
( )10、电压互感器工作时二次侧不得短路。
( )三、简答题(每题10 分，共50 分)1、工厂供电对工业有什么重要作用?对工厂供电工作有什么要求?2、什么叫短路?短路的原因有哪些?他对电力系统有哪些危害?3、工厂的用电设备按工作制可分哪几类?每一类的工作特点如何?并各列举一种设备。
4、电力负荷的含义是什么?电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求?5、为保证供电系统安全、可靠、优质、经济运行，选择导线和电缆截面要满足什么条件?四、计算题(每题10 分，共10 分)已知某机修车间的金属切削机床组,拥有电压为380V的三相电动机7、5 KW3台,4 KW8台,3 KW17台,1、5 KW10台、试用需要系数法确定此线路上的有功计算负荷、无功计算负荷、视在计算负荷、计算电流。
供配电技术习题集及答案-第四章
供配电技术习题集及答案-第四章4-1如何确定⼯⼚的供配电电压?供电电压等级有0.22 KV , 0.38 KV ,6 KV ,10 KV ,35 KV ,66 KV ,110 KV,220 KV配电电压等级有10KV ,6KV ,380V/220V供电电压是指供配电系统从电⼒系统所取得的电源电压.究竟采⽤哪⼀级供电电压,主要取决于以下3个⽅⾯的因素.电⼒部门所弄提供的电源电压.企业负荷⼤⼩及距离电源线远近.企业⼤型设备的额定电压决定了企业的供电电压.配电电压是指⽤户内部向⽤电设备配电的电压等级.有⾼压配电电压和低压配电电压.⾼压配电电压通常采⽤10KV或6KV,⼀般情况下,优先采⽤10KV⾼压配电电压.低压配电电压等级为380V/220V,但在⽯油.化⼯及矿⼭(井)场所可以采⽤660V的配电电压. 4—2 确定⼯⼚变电所变压器容量和台数的原则是什么？答：（1）变压器容量的确定a 应满⾜⽤电负荷对可靠性的要求。
在⼀⼆级负荷的变电所中，选择两台主变压器，当在技术上，经济上⽐较合理时，主变器选择也可多于两台；b 对季节性负荷或昼夜负荷⽐较⼤的宜采⽤经济运⾏⽅式的变电所，技术经济合理时可采⽤两台主变压器c 三级负荷⼀般选择⼀台猪变压器，负荷较⼤时，也可选择两台主变压器。
（2）变压器容量的确定装单台变压器时，其额定容量SN应能满⾜全部⽤电设备的计算负荷Sc,考虑负荷发展应留有⼀定的容量裕度,并考虑变压器的经济运⾏,即SN>=(1.15~1.4)Sc装有两台主变压器时,其中任意⼀台主变压器容量)SN应同时满⾜下列两个条件:a 任⼀台主变压器运⾏时,应满⾜总计算负荷的60%~70%的要求,即SN=(0.6~0.7)Scb 任⼀台变压器单独运⾏时,应能满⾜全部⼀⼆级负荷Sc(I+II)的要求,即SN>=Sc(I+II)4-4 ⾼压少油断路器和⾼压真空断路器各⾃的灭弧介质是什么？⽐较其灭弧性能，各适⽤于什么场合？⾼压少油断路器的灭弧介质是油。
供配电技术基本技能训练习题册答案
模块一基本操作技能课题一电力平面图的识读一、填空题1．安装位置；敷设路径、方法2．图线；文字符号；走向；型号；规格；根数；长度3．电力平面；电力系统二、选择题1．D 2．B 3．A 4．B 5．B三、判断题1．×2．×四、简答题1.答：第2号动力分干线（WP2），铝芯橡皮绝缘线（BLX），3根导线，分别为4mm2，穿直径（外径）为20mm的硬塑料管（PC），沿地暗敷（FC）。
2.答：电力平面图是用图形符号和文字符号表示某一建筑物内各种电力设备平面布置的简图，所表示的主要内容包括以下几点。
1）电力设备（主要是电动机）的安装位置、安装标高。
2）电力设备的型号、规格。
3）电力设备电源供电线路的敷设路径、敷设方法、导线根数、导线规格、穿线管类型及规格。
4）电力配电箱的安装位置、配电箱类型、配电箱电气主接线。
3.答：1）电力设备一般比照明灯具等要少。
2）电力设备一般布置在地面或楼面上，而照明灯具等需要采用立体布置。
3）电力线路一般采用三相三线供电，而照明线路的导线根数一般很多。
4）电力线路多采用穿管配线的方式，而照明线路配线方式更加多样。
课题二设备支持件的埋设一、填空题1．混凝土或砖结构2．效率高；劳动强度低；定位准确；工艺美观3．弯钩；弯圈；开尾；焊圆钢4．预埋吊钩或螺栓二、判断题1．×2．×3．×4．√三、简答题答：根据设计图规定的盒、箱预留具体位置，随土建砌体，电工配合施工，在约300mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔进入盒、箱，预埋完毕。
课题三接地装置的制作一、填空题1．单极接地；多极接地；接地网2．接地体；设备的接地点3．0.6；5二、选择题1．B 2．A 3．A 4．C 5．A6．C 7．D 8．C 9．B 10．B三、判断题1．×2．√3．√4．×四、简答题1.答：接地装置按接地体的多少分为单极接地、多极接地、接地网三种形式。
供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备 B。
线路 C。
变压器 D。
以上全部2、电能的质量标准是A。
电压、频率、波形 B.电压、电流、频率C。
电压、电流、波形 D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A。
？10％ B。
?7% C.？5％，7％,,10%4、人们俗称的“地线”实际上是A.中性线 B。
保护线 C.保护中性线 D。
相线5、如果系统中的N线与PE线全部分开，则此系统称为（ )系统。
A。
TN-C B.TN—S C.TN-C-S D。
TT6、中性点不接地的电力系统当发生单相接地时,正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C。
降低为原来的倍 D。
升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A。
不接地 B.直接接地 C。
经消弧线圈接地 D。
随便8、我们通常以（ )为界线来划分高压和低压.A。
1000V B.220V C。
380V D。
1000KV9、从供电的角度来说，凡总供电容量不超过（）的工厂，可视为小型工厂。
A。
500kVA B。
100kVA C。
5000kV D.1000kV第二章测试题：1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷 B。
二级负荷 C。
三级负荷 D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12h B。
2330h C.2050h D.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA。
800kW B。
19200kW C.1752kW D。
159。
87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0。
62，η=0。
85，给该电焊变压器供电的支线负荷P为 N CA。
供配电技术习题解_答
第一章习题1-1 电力系统如图1－5所示，使确定变压器T1的一、二次绕组的额定电压，线路WL1、WL2的额定电压。
图1－5 习题1－1解：U TI =6.3KV；U T2 =121KV；WL1额定电压110KV；WL2额定电压35KV1－2电力系统如图1－6所示，WL2、WL3、WL4为近距离配送线，试确定发电机和所有变压器的额定电压。
图1－6 习题1－2解：发电机U G ＝10.5KV；变压器T1：U TI =10.5KV，U T2 =38.5KV；T2：U TI =35KV，U T2 =6.3KV；T3：U TI =10KV，U T2 =400/230V or 0.4/0.23KV2－1 某重型机械厂机械加工车间，拥有金属切削机床电动机容量共1600kW，通风机容量共200kW其cosϕ＝0.65，线路电压为380V。
试分别确定车间的计算负荷P c、Q c、S c和I c。
解：查表2－1，对于机床：K d1＝0.14～0.16；tanφ＝1.73；cosφ＝0.5；对于通风机：K d2＝0.75~0.85；tanφ＝1.17；cosφ＝0.65；P c1 =K d1P N1 =0.14～0.16×1600kW＝224～256KWQ C1= P c1 tanφ＝224～256×1.73＝387.52～442.88KvarS c＝P c1/ cosφ=448～512KVAP T= K d2P N2 =0.75~0.85×200 kW=150~170 KWQ T= P T tanφ＝150~170×1.17=175.5~198.9Kvar或者Q T=sqt(S T2- P T2)=175.4~198.8Kvar S T＝P T/ cosφ=230.77~261.54KVAP c＝P c1+ P T = 374～426 KWQ c＝Q C1+ Q T = 563.02～641.78kvarS c＝sqt(Q c2 + P c2) ＝675.92～770.3KV AI c＝S c/[stq(3)*U] ＝1027.0～1170.35A2－2 三相供电线路额定电压为380V，供电负荷有30台小批生产的冷加工机床电动机，总容量为80kW，cosϕ＝0.7；试用需要系数法确定其计算负荷P c、Q c、S c和I c。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题（每小题2分，共20分）1、配电装置中的安全净距A2值是指（A）A、不同相的带电部分之间的距离；B、带电部分与接地部分之间的距离；C、栅状遮拦至带电部分之间的距离；D、网状遮拦至带电部分之间的距离。
2、（C）以下不是高压开关柜型号的是____。
A、GG1AB、KYNC、GGDD、XGN3、（B）配电装置中的安全净距A1值是指____。
A、不同相的带电部分之间的距离；B、带电部分与接地部分之间的距离；C、栅状遮拦至带电部分之间的距离；D、网状遮拦至带电部分之间的距离。
4、电流互感器一次绕组结构上的特点是（D）。
A、匝数多、导线细；B、匝数多、导线粗；C、匝数少、导线细；D、匝数少、导线粗。
5、（A）屋外配电装置按母线的高度分类，不含以下___类型。
A、低型B、中型C、半高型D、高型6、（D）单个油箱的油量在___以上的变压器，应设能容纳100%或20%油量的储油池或挡油墙。
A、100kgB、500kgC、800kgD、1000kg7、（A）下列型号的熔断器，均可用于保护高压电压互感器的有____。
A、RN2-10和RW10-35B、RC1A和RN1-6C、RW3-10和RT14D、RM10和RL58、电压互感器一次绕组结构上的特点是（A）。
A、匝数多、导线细；B、匝数多、导线粗；C、匝数少、导线细；D、匝数少、导线粗。
9、（D）JDZJ-10型电压互感器是____型的。
A、干式B、油浸式C、瓷绝缘式D、浇注式10、（D）磁力起动器是交流接触器加上____。
A、热脱扣器B、过流脱扣器C、低压脱扣器D、热继电器11、高压配电装置室的长度大于（B）米时，应在配电室的两端开设2个出口。
A、6；B、7；C、15；D、60。
12、桥式接线的特征之一是（C）。
A、断路器数大于回路数；B、断路器数等于回路数；C、断路器数小于回路数；D、断路器数小于等于回路数；E、断路器数大于等于回路数。
13、单母线采用断路器分段的接线中，下列说法正确的是（C）A、断路器数少于进出线回路数；B、断路器数等于进出线回路数；C、断路器数多于进出线回路数；D、断路器数比进出线回路数少一台。
14、单母线不分段接线中，下列说法正确的是（B）A、断路器数少于进出线回路数；B、断路器数等于进出线回路数；C、断路器数多于进出线回路数；D、断路器数比进出线回路数少一台。
16、在10kV系统中，能采用Ｖ／Ｖ接线方式的电压互感器应选择（A）。
A、二只JDZ-10型；B、二只JDZJ-10型；C、二只JDJJ-35型；E、三只JDZ-10型；F、二只JDJ-35型。
17、磁力起动器中的热继电器是起（A）作用。
A、过载保护；B、短路保护；C、过电压保护；D、失压保护。
18、电压互感器开口三角形绕组侧反映的是（C）电压。
A正序；B负序；C零序；D三相。
19、交流绝缘监察装置是用来监视（C）。
A、操作电源一极接地；B、直接接地系统单相接地；C、小接地电流系统单相接地；D、相间短路。
20、电压互感器二次侧不允许短路是因为(D)。
A、二次侧会出现过电压；B、影响互感器的准确度；C、二次侧短路会烧坏仪表；D、二次侧短路会烧毁绕组。
21、电力系统发生短路时，电路发生的变化是（A）。
A、电流增大而电压下降；B、电压升高而电流减少；C、阻抗增大而电压降低；D、电压、电流均升高。
22、下列型号熔断器，均属于限流型的是（C）。
A、RN2-10、RT0、RC1A、RN1-6；B、RT0、RC1A、RN1-6、RW3-10；C、RM10、RL1、RN2-10、RW10-35；D、RW10-35、RN1-10、RN2-10、RC1A。
二、是非题（T表示正确，F表示错误；每小题1分，共15分）（F）1、熔体额定电流应选择大于熔管的额定电流。
（T）2、装设旁路母线的主接线可以使线路断路器检修，线路不必停电。
（T）3、工厂总降压变电所低压侧电压一般为220/380V。
（T）4、交流接触器在运行中的振动是由线圈中交变电流产生交变的吸力引起的。
（T）5、跌落式熔断器不宜安装在户内。
（T）6、热脱扣器的作用是当自动空气开关发热严重时起保护作用。
（T）7、V/V接线的电压互感器不能测量相电压。
（T）8、低压电路是指交流1200V及以下和直流1500V及以下的电路。
（F）9、电压互感器的开口三角形侧反应的是三相负序电压。
（T）10、可利用弹簧和磁锁来改进隔离开关的电动稳定性能。
（F）11、电流互感器的二次侧串接熔断器，可以起到短路保护作用。
（T）12、电压互感器实质上是一种仪用的降压变压器。
（T）13、单母线接最大的缺点是可靠性不高。
（F）14、屋外配电装置中，电气设备的安置有低式和高式两种。
（F）15、高压断路器合闸于永久性短路电路上就会产生跳跃现象。
三、填空题（每空1分，共25分）1、电流表的量程为300A，配用的电流互感器变比为300／5A，当表计指示为150A时表计线圈实际通过的电流为2.5A。
2、我国规定“g”型熔断体的过电流选择比为_1.6:1_和_2：1_。
3、低压断路器按结构形式可分为万能式断路器和塑料外壳式__。
4、对一级负荷一般要求有_____两路电源_______对其供电。
6、作为计费用的互感器的准确度级应为__0.2______级以上。
7、低压开关电器是用来接通或开断交流__1200______V及以下和直流__1500______V及以下电路的电器。
8、屋内高压成套配电装置按主开关的安装方式，可分为_固定式__和手车式两种9、安全净距是以__保证不放电为条件，该级电压所允许的在空气中的物体边缘最小电气距离。
10、变电所位置的确定应使其尽可能接近___负荷中心________________。
11、为降低铜熔体的熔点可根据____冶金效应_原理采用焊小锡球的办法。
12、电流互感器的绕组特点是：一次绕组匝数少，截面小，二次绕组匝数多，截面大。
13、带旁路母线的接线方式的主要优点是可以提高供电的可靠性_。
14、跌落式熔断器为喷泄型，其熔管内有产气材料做成的衬管。
四、问答题（共20分）1、三绕组电压互感器辅助二次绕组构成的开口三角形回路为什么不装熔断器？P242答：在正常运行时，二次侧的辅助开口三角形绕组两端无电压，不能监察熔断器是否断开，若系统发生接地，辅助二次绕组不能产生零序电压，不能使电压继电器工作，所以不装熔断器。
2、互感器的作用有哪些？电流互感器和电压互感器运行中应注意哪些事项？P231答：（1）互感器是一种特殊的变压器，原边和副边之间没有电路上的直接联系，只有磁路上的联系，所以是互感器二次侧的测量仪表、继电保护等与一次侧的高电压隔离，且互感器的二次侧接地，防止一次侧的高电压串入二次侧造成的危害，保证了人身和二次设备的安全。
（2）有利于二次测量仪表和继电器的标准化、小型化，可以采用小截面的控制电缆和导线进行屏内布置，布线简单，安装调试方便。
（3）易于实现对一次系统的自动化控制和远方控制。
注意事项：电流互感器二次侧禁止开路，电压互感器二次侧不允许短路，否则会产生很大的短路电流损坏电压互感器。
3、RN1型和RN2型两种高压熔断器各有何异同？答：RN2的额定断流容量要比RN1，而且构成的材料也不相同RN1是电力系统保护变压器、电力开关柜成套保护区用。
RN2是保护电压互感器用两者使用类别不一样的。
4、为什么电流互感器工作时，二次侧不可开路？（5分）电流互感器正常工作时，原、副边的磁势相互平衡，副边磁势对原边磁势起去磁作用，铁芯中的磁通密度较低，一般小于0.1T。
二次侧感应电势也很低，一般不超过几十伏。
当二次侧开路时，二次侧电流为零，二次绕组的去磁作用消失，一次绕组的磁势全部变为励磁磁势，致使互感器铁芯严重饱和，铁芯的磁通密度可达1.8T以上。
为此，电流互感器的二次侧不允许装熔断器。
5、配电装置安全要求有哪“五防”？（5分）（1）防止带负荷拉闸；（2）防止误操作断路器；（3）防止带电挂接地线（4）防止带接地线合闸（5）防止误入带电间隔。
五、分析题（共20分）2、7。
（本小题6分）七、计算题1、计算电路下图所示，求ｄ点发生三相短路时L、1T、2T及QF通过的短路电流值。
解：取Sb=1000MVA,Ub=Uav，则各元件的阻抗标么值X1=X2=Ud%*（Sb/Sn）=10.5*100/60=17.5X3=（Xpx%/100）*（Uln/根号3*Iln）*（Sb/Uav平方）=（10/100)（10/根号3*2）*（100/10.5平方）=0.262简化等值电路，则个阻抗标么值X4=X5=（17.5*0.262）/(17.5+17.5+0.262)=0.13X6=(17.5*17.5)/（17.5+17.5+0.262）=8.685短路电路总阻抗X7=0.13/2+8.685=8.75短路的的短路电流I”=I无穷大=（1/X7）*（Sb/Uav）=（1/8.75）*（100/10.5）=1.0882、试计算下图所示由无穷大容量电源供电的电路ｄ点发生三相短路时，流到ｄ点处的短路电流周期分量值、冲击短路电流和变压器高压侧母线的残余电压。
解：选Sb=100MVA，Ub=Uav=115KV,并作等值电路，个元件电抗基准标么值X1=（90*0.4）*（100/115平方）=0.272X2=(10.5/100)*(100/15)=0.7X3=0.272+0.7=0.972流到短路点的短路电流=1/0.972=1.029=1.029*[100/（根号3*10.5）]=5.66（KA）取Fimp=1.5，则iimp=根号2*1.8*5.66=14.408（KA高压侧残余电压。
