二次结构、主体结构样板标识牌
展板二(二次结构)
二次结构质量要求一、材料要求1、砌体施工材料送检要求2、砌筑砂浆试块送检要求:1)砌筑砂浆验收批,同一类型、强度的砂浆试块不应少于3组;统一验收批砂浆只有1组或2组试块时,每组试块抗压强度平均值应大于或等于设计强度的1.1倍。
对于建筑结构安全等级为一级或设计使用年限为50年及以上的房屋,同一验收批砂浆试块的数量不得少于3组。
2)砌筑砂浆每一检验批不超过250m3砌体的各类、各强度等级的普通砌筑砂浆,每台搅拌机应至少抽检一次。
3、预制过梁要求4、砖砌体要求预制过梁标明浇筑日期,标字的面为底面,以免安装反向。
过梁底面拉毛以增强与抹灰砂浆的粘结力。
1、材料进场后,进行检查验收,主要检查:几何尺寸、是否缺棱掉角、是否欠火或过火。
对不符合要求的砌块进行退回处理,不允许不合格的砌块用于施工现场。
二、工艺要求1、砌体放线以结构施工内控点为依据,以纵横轴线为基准,弹出控制线,放样墙身定位线及门窗洞口定位线,反复核对,确保墙体定位及门窗洞口留设准确。
2、严禁干砖上楼层,若砌块在楼层内搁置过久,砌筑前要发水湿润。
材料堆放前,熟悉图纸,掌握各部位所使用材料类型、规格,按需分区分类堆放。
砌块转运过程中要轻拿轻放做到堆放整齐。
2、导墙平面及竖向结合面均应凿毛,凿毛面积50%以上。
3、导墙模板安装顺直,尺寸满足设计及规范要求,安装稳固,定位准确,严禁采用砖块、木块做内撑;导墙混凝土振捣密实,阴阳角顺直,高度满足要求,无麻面、气泡、涨模、漏浆。
4、当设计无要求时,非抗震设计拉结筋外露长度不应小于600mm;抗震设防烈度为6、7度时拉结筋外露长度不应小于700mm且不小于墙长的1/5;抗震烈度为8度时,拉结筋贯通设置。
拉结筋留设竖向间距应匹配砌体模数,梁底留足塞口间距,间距500mm从上至下排列布置,所有伸入填充墙或构造柱中的拉结筋端头需做180度弯钩。
5.构造柱设置要求:墙体转角处无框架柱时,不同厚度墙体交接处应设置构造柱;当墙长大于5m(或墙长超过层高2倍)时,应该在墙长中部(遇有洞口在洞口边)设置构造柱;较大洞口两侧、无约束墙端部应设置构造柱。
二次结构主体结构样板标识牌
1、主体结构施工流程主体结构施工流程2、墙柱梁防漏浆工法墙、柱、梁防漏浆施工工法在顶板浇筑完毕收面时,将墙根200mm 范围内用刮杆及木抹子抹平整,使平整度控制在3mm 以内。
在墙根距模板线15mm 处30mmX30mm 通长海面条。
外墙模板沿外墙混凝土面贴10mm 宽海绵条。
柱模板下口可先用模板条沿柱边固定,离柱边预留20mm 的间隙用于柱模插入。
顶板、梁柱节点处防漏浆措施:顶板模板均采用硬拼接缝,采用手刨刨平,接缝宽度<2mm 。
梁柱节点施工时首先安装柱头模板,用柱头模板夹住梁底、梁帮模板,在接缝处用自粘海绵条防止漏浆。
楼板100mm 宽找平带海绵条3、剪力墙防错台施工工法剪力墙防错台施工工法下层混凝土浇筑前,在楼面向下200MM处预埋装卸式螺栓,螺栓间距不大于600MM。
下层模板拆除后,在楼面向下50~100MM处用墨斗弹上水平线,沿线粘贴好双面胶带或海棉条(20宽)。
上层墙体模板下挂,落在预埋螺栓上。
加固模板时,采用钢管、木方、山形卡等将模板下口锁紧。
扣件螺杆可卸螺杆可卸喇叭头预埋螺杆构造示意图4、楼梯施工缝可抽板条式支模工法楼梯施工缝可抽板条式支模工法为防止楼梯施工缝夹渣,确保施工缝接茬顺直、密实。
本工程中采用楼梯可抽板条式支模工艺:楼梯施工缝留设位置在剪力最小的1/3跨中部位,支设梯段板底模时在施工缝位置留设100mm宽的活动式可抽板条清扫口;施工缝固定挡板应在有钢筋位置开槽以便钢筋通过,施工缝二次浇筑前用水将模板内的垃圾由上而下冲入清扫口,再将可抽板条插入清扫口进行封闭。
5、墙、柱钢筋防偏位施工工法墙、柱钢筋防偏位施工工法剪力墙钢筋采用特制凹槽水泥撑块保证剪力墙竖向钢筋位置,竖向及顶部采用梯子筋确保竖向及水平钢筋的位置,在封模前挂塑料垫块确保保护层厚度。
为防止柱筋偏位,在柱顶部模板内及柱上口设置柱限位箍筋。
6、2、2 砌体结构、装饰装修样板标牌1、砌体工程施工流程砌体工程施工流程构造柱做法说明钢筋混凝土构造柱的设置、截面尺寸、配筋应符合设计要求,并与楼层圈梁或基础梁锚固构造柱的截面尺寸为(墙厚×200mm),混凝土强度等级为C20细石。
工地现场“八牌二图”具体内容
“八牌二图”具体内容一、“八牌”内容:1.“企业简介”牌上海世方建筑工程有限公司始建于1997年3月,注册资本伍亿元人民币,具有房屋建筑工程施工总承包壹级、建筑装修装饰工程专业承包二级,以及机电设备安装工程施工专业承包三级、市政公用工程施工总承包三级的施工资质。
公司是上海市建筑施工行业协会会员单位.公司于2006年通过EACCISO9001的质量体系认证,2010年新增GB/T50430认证,并通过历年EACC复审。
公司现具有职称的工程技术和经济管理人员336名,其中具有高级职称的人员有11名,中级职称人员42名,国家壹级注册建造师27名,贰级建造师11名,并具有与承包工程相适应的各类中大型施工机械和工程质量检测设备150余台套.公司始终坚持“追求卓越,止于至善”的企业核心理念,坚持“质量第一、信誉至上”的原则,坚持“优质、快速、专业"的服务理念,苦练内功,加强企业内部管理,努力打造优质的企业品牌,建造质量过硬的建筑产品,先后在上海、浙江、江苏、广东、辽宁、山东、江西、安徽等地成功承建一大批各种类型的工业与民用建筑工程。
其中以“颐景园"品牌为代表的住宅工程称誉全国各地,如上海泗泾颐景园、杭州丁桥颐景园、佛山桂丹颐景园、安徽滁州颐景御园、舟山东港和海景颐景园等大型小区工程;另外,还承建了以舟山海景时代广场等为代表的公共商业建筑,以上海江桥商业中心为代表的高档办公楼宇工程,以及以苏州新宝制药厂房为代表的工业厂房等各类建筑工程。
这些成功的建筑产品,使公司在业界已赢得良好声誉,取得显著社会效益和经济效益,其中:沈阳三盛颐景园项目共获一项“辽宁省<世纪杯〉优质工程”、四项“辽宁省建设工程优质结构工程"、五项“辽宁省安全生产标准化示范工程”荣誉称号,另获九项“沈阳市优良工程结构奖”和八项“沈阳市安全文明标准化工地”奖项;杭州三墩颐景园工程获“西湖杯优质工程”和“杭州市标准化样板工地”称号;杭州丁桥颐景园工程获“杭州市绿色工地”称号;上海三盛颐景园获松江区“茸城杯优质结构”和“九峰杯优质工程”奖;上海宝山美兰湖颐景园获“宝山区优质结构工程”奖;上海嘉定颐景园小区住宅工程获“嘉定杯”优质工程奖等等;另有“市区级文明工地”等荣誉奖项80余项。
污水厂构筑物铭牌示意图
序号 1 2 3 4 5
6 7 8 9 10 11 12
名称 粗格栅 提升泵房 细格栅 沉砂池 氧化沟
二沉池 回流泵房 出水消毒池 脱水机房 鼓风机房
配电房 合计
数量
备注
1块 粗格栅前的草地立一块;
1块 提升泵房门口附近立一块;
1块 上细格栅、沉砂池的楼阶附立一块;
参数:设计流量4500m3/h、栅距20mm、 渠宽×渠深=1.6m×6.83m 。
设备:栅条回转式格栅、皮带输送机。
提升泵房
作用:将污水提升至后续处理单元所需 要的高度,使其实现重力流。
参数:设计流量100000m3/d、泵流量有 2084m3/h、1674m3/h 、843m3/h 水池深7.90m。
5块 至氧化沟的上落台阶附近,一期氧化沟立 三块,二期氧化沟立二块;
4块 二沉池1#、 2#、 3#、 4#各立一块; 2块 一、二期回流泵房各立一快; 1块 出水消毒池立一块;
1块 脱水机房正门附近立一块;
2块 鼓风机房两个门口各立一块; 1块 配电房立一块。
共20块
粗格栅
作用:拦截污水中较大悬浮物或漂浮物, 以保证后续构筑物或提升泵设备 正常工作。
二期回流泵房
作用:将二沉池的浓缩污泥收集并分配, 部分回流至氧化沟,部分作为剩 余污泥至脱水机系统处理。
参数:池长11.1m、池宽10m、池深7m 设备:污泥回流泵 、电动葫芦 。
上述标识牌缺少英文解说和公司标志图 案,下示意图是其他公司工艺介绍标识。
参数:池径45m、池高4.5m。 设备:双周边吸刮泥机 。
二沉池2#
作用:将氧化沟的混合液实现泥水分离, 并使水澄清和进行污泥浓缩。
标杆地产集团 研发设计 二次深化标准化 -标识标牌深化设计图纸深度模板V1.0-清单
主材:3mm亚克力板,纹理内UV,2mm亚克力板折盒,内容纸张打 1354
件
印,表面氟碳烤漆、颜色参照标准色
主体材质:1.5mm/304不锈钢板
100*200
主材:3mmPVC耐力板,纹路UV内打印,图文正面丝印 5mm钢化玻璃,五金防锈铰链,五金锁具。两侧内置液压撑杆
2
件
,表面氟碳烤漆、颜色参照标准色 主体材质:1.5mm/304不锈钢板,图文平板UV
500*70
5mmPVC耐力板,纹理内UV打印并内嵌,表面氟碳烤漆、颜色参照
3
件
标准色
主体材质:1.5mm/201不锈钢板,5mm亚克力板,图文内UV打印并
220*32
内嵌,内置防水(日上、蓝景)led发光模组,表面氟碳烤漆、颜色 33
件
参照标准色,主体龙骨60*60*2镀锌方管
主体材质:1.5mm/201不锈钢板,5mm亚克力板,图文内UV打印并
序
产品名称
号
1
草地牌

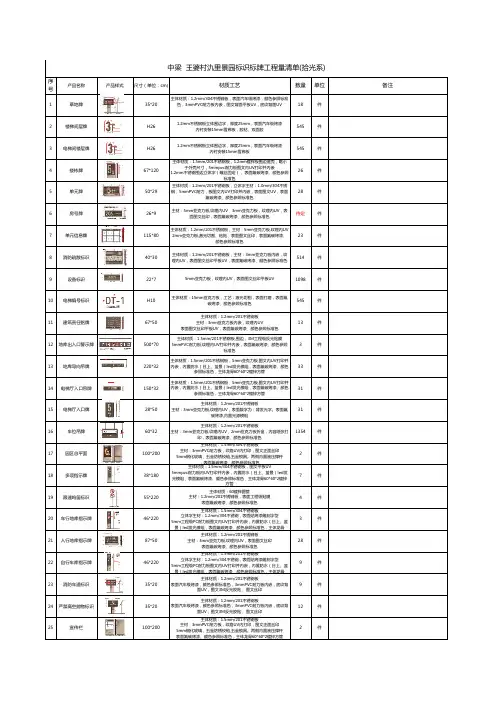

中梁 王婆村氿里景园标识标牌工程量清单(拾光系)
产品样式 尺寸(单位:cm)
材质工艺
数量 单位
主体材质:1.2mm/304不锈钢板,表面汽车级烤漆,颜色参照标准
35*20
色,3mmPVC耐力板内嵌,图文背面平板UV,底纹背面UV
18
件
2
楼梯间层牌
3
电梯间楼层牌
4
楼栋牌
5
单元牌
6
房号牌
150*32
内嵌,内置防水(日上、蓝景)led发光模组,表面氟碳烤漆、颜色 31
件
参照标准色,主体龙骨60*60*2镀锌方管
主体材质:1.2mm/201不锈钢板
工法样板集中展示区操作标准
工法样板集中展示区操作标准1.1基本规定1.1.1总承包商对在建、新建项目施工现场均必须按以下标准,设置工法样板集中展示区;所有分包施工范围涉及的样板展示,均属总包责任;工法样板集中展示区立足于实用,样板要明确工序要点,确定施工工法及标准;1.1.2样板展示区实施流程:1.1.3工法样板集中展示区完成时间:1主体工程以及同步的安装工程样板应在进场90天内整体完成,且主要工序施工前10天必须完成相关样板制作并验收通过;2安装工程样板应在相关分部工程开始前30天整体完成;3装饰装修样板应在装饰工程开始前30天内整体完成1.1.4总承包商在进场60天内,应上报工法样板集中展示区实施方案,并经业主、监理单位审批通过;1.1.5工法样板应包括工程类样板和安全文明类样板;1)工程类样板应包括但不限于以下内容:地基与基础含桩头处理和防水、主体结构、基础底板后浇带支撑体系、梁板后浇带支撑体系、砌筑抹灰、屋面、防水、建筑保温、幕墙、机电安装、装饰装修的相关样板;2安全文明类样板应包括但不限于临边防护、洞口防护、脚手架、马道、施工防护棚、临时消防设施、临时用电设施及电缆敷设、临时卫生设施、临时休息设施、安全器具、安全指示及标示等;3工法样板施工完成后,总承包商应向监理、业主提交验收申请,验收合格后方可进行现场相关分部分项施工;1.1.6工法样板完成后,总承包商应对相关人员进行交底、培训和考核,考核合格的相关人员方可上岗作业,相关交底培训和考核资料上报监理和业主;1.1.7未完成工法样板施工和验收,不得展开相关分部分项施工作业;1.2工法样板集中展示区实施方案编制要求1.2.1实施方案应包含但不限于以下内容:1场地选址及平面布置图;2主要样板明细及标准;3交底卡格式及内容;明确施工工序、质量标准、操作要点等,交底卡应文字简明实用,易于掌握;4样板实施计划表;5培训交底实施细则及责任人;6其它业主要求提供的文件或资料;1.2.2工程类样板节点选择要求与工程一致,原则上应在设计图中选择有代表性的实际节点制作样板,不得凭空臆造;如果设计图纸表述不详,应与设计方沟通,或可选择经设计认可的标准图集节点做法;1.2.3安全文明类样板除符合国家及地方规范规定外,还应符合总包单位企业形象识别系统CI及总包单位企业安全管理制度与标准;1.2.4总包必须按照业主、监理要求,及时修订方案,随时补充并按时完成样板;1.3工法样板集中展示区验收规定1.3.1工法样板集中展示区完成或阶段性完成的确认,需要经过监理、业主验收;1.3.2工法样板集中展示区验收应经过总包单位自检合格后,向监理、业主书面提出验收申请,经监理核准后联合验收;1.3.3验收应按照实施方案内容严格执行;1.3.4因工程进度需要,展示区部分样板需提前验收确认的,总包单位可书面提出申请,经监理核准后验收确认;1.4样板区交底培训规定1.4.1新进场队伍必须经过样板区培训交底,所有经培训人员都应实名登记;已进场施工作业人员必须定期培训,加强技能;1.4.2培训应严格按照交底卡进行交底,重要工序应对工人进行交底效果测试;1.4.3样板培训应设培训人,培训人应有良好的专业技术和讲解能力,易于交流;1.4.4工人集中培训应有相关专业监理工程师旁站监督;1.4.5监理公司应在示范区对在场监理人员进行定期技术培训;1.5展示区工法样板设置要求1.5.1展示区场地1展示区应合理布置、线路便捷,便于组织学习和展示;2展示区场地地面需硬化处理,且地面排水良好;3展示区上部建议搭设防护棚,当处于塔吊下方时应按照安全标准设置;4集中展示区样板的标识牌、交底卡,应内容清晰、标准明确、规格统一、制作规范,张挂醒目、牢固;1.5.2地基与基础防水样板要求1应对桩基、底板、地下室、后浇带等部位的做法分别进行展示;2除结构要求外,地基与基础样板还应重点展示各分项防水做法;3地基与基础防水样板应明确防水工序工艺流程,并分层展示;对基层处理、阴阳角处理、防水材料收口、附加层做法应重点展示;1.5.3结构工程样板要求1结构工序样板应包括梁、板、柱、楼梯、及线条等;2结构工序样板应对钢筋连接、保护层控制、变截面处理、箍筋加密、受力筋间距控制等易发生质量通病的环节重点展示,并对绑扎、孔洞留设、预埋件布设等节点内容进行展示;1.5.4模板工程样板要求1模板支撑体系应与专项方案一致,高支模样板应在方案论证后设置;2应设置基础底板和梁板后浇带独立支撑体系样板;3样板应展示梁、板、柱、楼梯等部位的支撑及加固方式.4样板应明确模板材质、木方、管材等材料;5样板交底卡应明确模板垂直度、截面尺寸等中间验收实测值标准;1.5.5砌筑工程样板要求1砌筑工程样板所用材料及做法必须和实体一致,且符合地方性要求;2样板应展示砌筑工艺流程,明确砌体的质量控制标准和控制方法;3砌筑样板应与相关的线管、线槽、电线盒、二次结构一并展示;4砌筑工程中的防渗漏、防开裂节点须重点展示;1.5.6抹灰工程样板要求1样板应明确抹灰工序工艺流程,并分层展示;2明确抹灰的质量控制标准和控制方法;3对不同材料交接、喷浆或甩浆等关键环节应重点展示;4墙体标高控制线、实测实量等标示应字体清晰、规格统一;1.5.7建筑保温及幕墙防火封堵工程样板要求1建筑保温工程样板应选择有代表性的节点,对外墙、屋面、外墙、幕墙的重要节点进行分层展示;样板应重点展示易产生冷桥的节点做法;2幕墙保温节点样板必须与幕墙深化设计保持一致;3幕墙防火封堵应能展示节点做法细节剖面;4建筑保温及防火封堵样板所采用的材料必须与工程实际一致;1.5.8屋面及防水工程样板1屋面样板应展示以下内容:屋面防水及保温严寒地区应包括隔汽层、排水沟及雨水排水、设备基础、风井及住宅排油烟井、变形缝处理、屋面楼梯及栏杆、风机基础及安装、出屋面管道、避雷带、透气帽等;3各样板应与设计要求一致;1.5.9安装工程样板要求1应设置管道穿地下室外墙、屋面节点,重点展示防水、预埋件处理;2应设置各类管道穿防火墙、楼板安装样板穿楼板样板可选择管道井安装做法,重点展示支吊架、防火封堵做法、风管防火阀安装;3应设置吊顶综合吊架安装样板、管沟综合管道安装样板;选择代表性节点重点展示综合管线安装布置,组合支吊架做法;4应设置卫生间给水排水样板,重点展示管道安装布置、管根防水、管道安装与卫生间防水工序关系、成品保护等,且应对材料进行同步封样;5应设置电气线路、桥架安装样板,重点展示安装、桥架跨接、接地等;6应设置空调制冷系统管道安装样板,重点展示管道及阀门的保温、绝热及管道穿墙节点处理;7住宅楼应设置公共管道井及表间综合安装样板,重点展示管道、阀门、水表、热表安装及布置,表间应便于观察、维护;8住宅楼给水管采用地面敷设时,应设置给水管埋地做法样板,重点展示管道走向、管槽处理、管道铺设与固定;9地板辐射采暖样板应分层展示各层做法以及伸缩缝、管道密集区绝热、集分水器安装;散热器采暖应展示散热器、温控阀、立支管安装及套管设置,并展示散热器、管道、支架的防腐、涂漆;10机电安装样板应同时展示支、吊架的做法标准以及管道各类标示、箭头、漆色等;1.5.10装饰装修样板要求1装修样板材料、节点做法应与设计要求一致,材料应同步封样;2应设置室内控制线及室内水、电点位置控制展示样板;3应设置天花吊杆龙骨安装、顶棚施工工艺展示样板;对龙骨、转换层及附件设置、吊顶定位、钉眼处理、线脚做法、不同材料交接防开裂处理等进行展示;4应设置墙面装修样板,重点展示墙面涂料、壁纸等工序标准以及阴阳角处理、不同材料交接处理等;5应设置墙面瓷砖、石材工法样板;展示基层处理、瓷砖石材粘贴工序、墙面交脚处理、线盒面板设置、石材瓷砖对缝要求等;6应设置地面面砖、石材工法样板;展示基层处理、粘贴工序、交脚处理、铺贴对缝要求等;1.6展示区安全文明样板设置要求1.6.1安全文明类样板应能体现总包单位的安全文明施工总体策划标准;1.6.2应设置临边防护、洞口防护、脚手架、马道、施工防护棚、临时消防设施、临时用电设施及电缆敷设、安全器具、安全指示及标示等;1.6.3应设置安全教育及相关安全带使用等体验场所;1.6.4应设置吸烟茶水亭、工人用餐区等临时休息设施及现场移动卫生设施;。
生产车间现场目视化管理手册
定义
可视化管理是指整理、整顿、清扫、安全活动结束后,通过人的五感(视觉、触觉、听觉、嗅觉、味觉)能够感知 现场现物的正常和异常状态的方法。可视化管理是用眼睛观察的管理,体现了主动性和有意识性。可视化管理也称为 一目了然的管理。
目的
原则
明确告知应该做什么,做到早期发现异常情况,使检查有效; 防止人为失误或遗漏,并始终维持正常状态; 通过视觉,使问题点和浪费现象容易暴露,事先预防和消除各类隐患和浪费。
检查要点
在远处也清楚可见吗? 需要加强管理的部位标示了没有? 好坏状态任何人都能指正吗? 任何人都能使用并使用正确吗? 任何人都能遵守并对出错时能及时纠正吗? 使用可视化道具能增添现场的明亮整洁吗? 是否按“(模拟)道具→设置→(模拟)使用”顺序进行? 有不足点时是否进行改善,直到(模拟)道具符合要求为止? 没有不足点时耐久性材料制作/设置/使用了吗? 可视化与公司标准一致吗?
1.5常见线条颜色宽度规格-------------------------------------------------------------------------4
2.1工厂建筑标示方法-------------------------------------------------------------------------------6 2.2楼层标示方法-------------------------------------------------------------------------------------7 2.3楼层间标示方法----------------------------------------------------------------------------------8 2.4橱窗标示方法-------------------------------------------------------------------------------------9 2.5厂房正门牌标示方法---------------------------------------------------------------------------10 2.6厂房门标示方法---------------------------------------------------------------------------------11 2.7建筑入口标示方法------------------------------------------------------------------------------12 2.8厂房门开关标示方法---------------------------------------------------------------------------13 2.9厂房门责任人标示方法------------------------------------------------------------------------14 2.10厂房门副门牌标示方法----------------------------------------------------------------------15 2.11厂房门线标示方法----------------------------------------------------------------------------16 2.12安全桩标示方法-------------------------------------------------------------------------------17 2.13安全护栏标示方法----------------------------------------------------------------------------18 2.14厂房内立柱标示方法-------------------------------------------------------------------------19 2.15厕所标示方法----------------------------------------------------------------------------------20 2.16休息室标示方法-------------------------------------------------------------------------------21 2.17吸烟处标示方法-------------------------------------------------------------------------------22 2.18复用水标示方法-------------------------------------------------------------------------------23 2.19洗手池标示方法-------------------------------------------------------------------------------24
样板标识牌(砌块墙面抹灰)
样板标识牌分项工程名称:加气混凝土砌块墙面抹灰施工组负责人:负责施工区域:主要材料及规格要求材料规格要求:石灰膏:应用块状生石灰淋制,必须用孔经不大于3mm×3mm的筛过滤,并贮存在沉淀池中。
熟化时间,常温下一般不少于15d;用于罩面灰时,不应少于30d。
使用时,石灰膏内不得含有未熟化的颗粒和其它杂质。
水泥:325目矿渣水泥和普通硅酸盐水泥。
应有出厂证明或复试单,当出厂超过三个月,按试验结果使用。
砂:中砂,平均粒径为0.35~0.5mm,使用前应过5mm孔径的筛子。
且不得含有杂质。
麻刀:要求柔软,干燥,敲打松散,不含杂质,长度10~30mm,在使用前4~5d用石灰膏调好(也可用合成纤维)。
防裂剂:使用防裂剂应满足施工方案所规定的性能指标,如pH值、粘度、相对密度、初凝时间、不挥发物成分等进行测试。
聚乙烯酸缩甲醛:即107胶等。
配比要求:打底水泥混合砂浆1∶1∶6 罩面找平水泥混合砂浆1∶0.5∶2.5施工工艺流程:基层处理→洒水润湿→挂网→贴灰饼、冲标筋→抹水泥踢脚板→抹门窗口水泥砂浆护角→抹底子灰→修抹墙面上的箱、槽孔洞→抹罩面灰→喷洒水养护主要流程操作方法:作业条件:对主体结构工程进行核查验收,并取得结构验收手续,合格后方可进行抹灰工程。
并弹好50cm水平控制线(墙脚抹至地面装饰面以下50cm,墙顶抹至天棚装饰面以上10cm)。
1、加气混凝土墙体整修完毕,完成门窗框、隔断墙、水暖、电气、管线、消防栓箱、配电箱柜、有关埋件、木砖等安装埋设工作。
2、抹灰前对墙体上被剔凿的管线槽、洞进行整修完善。
检查门窗框位置是否正确,安装连接是否牢固,门窗框与墙体之间的缝隙应用1∶3水泥砂浆或1∶1∶6水泥混合砂浆嵌塞严实。
3、按抹灰墙面的高度,铺好脚手板后,约距顶板高1.8m左右。
支搭好抹灰用脚手架、高凳。
操作平台及架木应离开墙面及门窗口200~250mm,以利操作。
架木要稳定、牢固、可靠。
基层处理:抹灰前检查加气混凝土墙体,对松动、灰浆不饱满的拼缝及梁、板下的顶头缝,用掺用水量10%的107胶灰浆填塞密实。
施工现场二图六牌标牌标准
六牌二图一、六牌1、工程概况牌、2、管理人员名单和监督电话牌、3、消防保卫牌、4、安全生产牌、5、文明施工牌、二、二图6、施工现场平面图、7、工程立面图(效果图)六牌二图包括:工程概况牌、管理人员名单和监督电话牌、消防保卫牌、安全生产牌、文明施工牌、施工现场平面图、工程立面图施工铭牌工程概况施工现场安全生产管理规定一、非施工人员不得擅自进入施工现场。
二、进入施工现场必须戴安全帽,扣好帽带,遵守安全、文明施工各项规章制度。
三、悬空高处作业必须系好安全带,做到高挂低用。
四、严禁从高处往下(或往上)抛扔材料、工具等物和建筑垃圾。
五、各种机电设备外露传(转)动的危险部位必须安设可靠的安全防护装置。
非专职人员严禁启动和操作.六、爆破、吊装区域,禁止非操作人员入内,起重吊臂旋转区域下不准行人和停留。
七、特种作业必须由经过专门培训、考试合格的持证人员担任。
八、施工现场的安全防护设施、脚手架连墙点、安全警示标牌,不得擅自拆除或移位。
九、正确使用个人劳动防护用品,遵守劳动纪律,严禁酒后上班,不准在施工现场打闹玩笑。
十、施工人员应从规定梯道通行,严禁攀爬脚手架、井架、人货梯,严禁乘坐人货梯(井架)吊盘上下。
上海建工五建集团有限公司文明施工管理规定一、施工现场入口处应挂置工程概况牌。
施工现场周边应设置高度不低于2米的围挡,实行封闭施工。
二、各项临时设施、材料、成品、半成品和机具设备等,应按施工总平面图布置堆放、整齐稳固。
三、施工现场道路应坚实畅通,场地平整,无积水.供水阀不得长流水,及时清理建筑垃圾,保持场地整洁。
四、临街在建工程应采用密目式安全网全封闭防护.五、施工污水必须经场内集水井沉淀后,再排入城市排水设施。
六、除设有符合规定的装置外,不得在施工现场熔融沥青或焚烧油毡、油漆等产生有毒烟尘和恶臭气体的物质.七、施工车辆、混凝土、砂浆拌和机等驶、运出施工现场前必须清洗干净,避免污染城市路面。
八、施工现场临时厕所要采用水冲式,落实专人清扫,消灭蚊蝇。
主体结构标识
截面尺寸
10,-5mm
预制墙体检查标识
检查部位
1#楼
检查日期
质检员
监理员
检查项目
允许偏差
实测值
垂直度
5mmห้องสมุดไป่ตู้
平整度
3mm
截面尺寸
1,-2mm
现浇混凝土检查标识
实测
检查项目
允许偏差
实测实量
备注
轴线位移
垂直度
平整度
施工单位
质检员
监理单位
监理员
检查时间
预制墙体检查标识
实测
检查项目
允许偏差
实测实量
备注
轴线位移
垂直度
平整度
施工单位
质检员
监理单位
监理员
检查时间
现浇混凝土检查标识
检查部位
1#楼
检查日期
质检员
监理员
检查项目
允许偏差
实测值
垂直度
5mm
平整度
样板标识牌内容策划方案正式版
样板示范工程模拟、实体区标识标牌方案样板工程标识牌形式:(全部背景蓝色为C:100)一般标识牌:采用PVC户外写真板,尺寸样式如下:三角立式牌:PVC户外写真板,前后两侧按一般标识牌进行设置。
施工工艺牌:采用PVC户外写真板,外镶条框,尺寸样式如下:600x400模拟样板采用不锈钢方管制作:内容为:主体结构样板楼梯支模样板砌体抹灰样板厨卫防水样板屋面防水样板安全防护样板模拟样板一(主体结构样板)一般标识牌:护角○1打凿喇叭口○2割除螺杆○3刷防锈漆○4防水封堵止水螺杆处理放射筋电气预埋盒钢板止水带混凝土施工缝凿毛底板翻边高500mm 穿墙套管止水环三角式立牌:负筋防踩踏支架板厚控制器后浇带附加筋后浇带凿毛施工工艺牌:剪力墙模板施工工艺样板剪力墙模板施工工艺流程:基层处理→加焊定位筋→安装门窗洞孔模板及套管→安装墙体模板→安装对栓螺杆→安装斜撑拉杆→模板紧固→验收→浇筑砼→拆除剪力墙模板→清理并涂刷脱模剂。
模板采用双钢管加固,钢管竖向间距为500mm,对拉螺杆为M14间距为500mm,根据提前放好的模板安装线进行安装,根据墙身边线外扩200mm,控制线对模板位置进行复核。
先把一侧的模板安装就位,然后安装拉杆、斜撑,安装穿墙套管和对拉螺栓,对拉螺杆要与模板面垂直,再清扫墙内杂物,安装另侧模板,调整斜撑,拉杆垂直度,拧紧对拉螺栓。
剪力墙钢筋绑扎样板1、剪力墙施工缝凿毛处理必须在混凝土终凝后进行,并清理干净后才能进入下道工序施工;2、墙体竖筋从暗柱、门口边50mm起开始排设,墙体水平筋从板上50mm起开始排设;3、所有墙体构件竖筋在内,水平筋在外(地下室外墙反之),竖向筋、水平筋的弯钩均朝墙内,朝向一致,绑扎丝尾与弯钩一致。
4、墙体钢筋绑扎间距误差控制在±10mm,排距误差控制在±5mm,箍筋间距误差控制在±20mm。
5、保护层控制采用砼垫块,采用预制水泥内撑控制截面尺寸。
二次结构优化
目录一、编制依据 (2)二、工程概况 (2)三、施工准备 (5)四、主要施工方法 (9)五、质量标准和控制 (12)六、成品保护措施 (16)七、安全保障措施 (16)八、环境保护措施 (16)九、文明施工措施 (16)十、附图一、编制依据1、《混凝土结构工程施工质量验收规范》GB50204-20152、《砌体工程施工质量验收规范》GB50203-20113、《建筑工程施工质量验收统一标准》GB50010-20104、《砌体结构工程施工规范》GB 50924-20145、《普通混凝土小型砌块》GB/T 8239-20146、《建筑工程施工质量验收统一标准》 GB50300-20137、《砌体填充墙结构构造》12G614-18、《混凝土后锚固技术规程》JGJ145-20139、《建筑施工安全检查标准》GJ59-201110、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201111、《建筑施工模板安全技术规范》JGJ162-200812、《建筑施工手册》第四版13、碧桂园椰城二期设计图纸二、工程概况1、工程概况2、构造柱设置要求(1)填充墙长度大于5m或墙长超过层高2倍时,设置钢筋砼构造柱,构造柱柱中距外墙不大于3m,内墙不大于4m。
(2)宽度不小于2.4m的洞口两侧,以及长度超过2.5m独立墙体端部,应设置钢筋砼构造柱。
(3)窗台墙长度大于3m时,亦在墙中部设置钢筋砼构造柱,构造柱柱中距不大于3m。
(4)外墙宽度小于2.4m而不小于1.2m的洞口两侧、内墙宽度小于2.4m而不小于1.5m 的洞口两侧应设置钢筋砼边框,边框构造详图结构图。
(5)墙长大于墙高且端部无柱时,应在墙端设置钢筋砼构造柱。
(6)与混凝土柱、墙相连结的墙垛水平长度<300时,可支模浇筑混凝土,设置U型水平钢筋 Φ6@300锚入墙、柱内,顶角配筋2Φ 8;也可以按图二十八在墙垛端部设置混凝土边框。
(7)相邻两洞口间距离不大于0.4m的墙体,全部优化为构造柱与结构一起浇筑。
建筑工程户内实体样板做法技术交底
一、主体结构样板展示区
墙根凿毛 展示、反 坎线管展 示
反坎模板 展示
主体结构 成品保护 展示
楼梯踏步 护角展示
一、主体结构样板展示区
结构洞口 防护
机电预留 保护展示
总体布置: ①外窗加气块抱 框柱钢筋及构造 柱展示 ②窗台压顶钢筋 及支模展示 ③芯柱混凝土成 型展示 ④U形过梁钢筋 绑扎展示
卫生间 地面分 层展示
三、装饰阶段样板展示区
水管井 管线排 布展示
墙地顶分 层展示
四、交房样板展示区
户内交付标准
公共部位
地下车库
1、墙面:电梯前室为米黄面砖墙面,其他部位为白色乳胶漆饰面;
1、墙面:砂浆砂浆拉毛饰面;
2、天棚:石膏板吊顶-白色乳胶漆饰面;
2、天棚:白色腻子两遍、下挂10mm;3、电梯:大理石电梯门套;
3、深灰色界面剂地脚线;
4、楼梯踏步:敞开式楼梯全部或局部1~4层为面砖,封闭楼梯为砂浆
4、门窗:铝合金门窗、钢制进户门、 面层;
智能锁、铁艺护窗栏杆;
5、楼梯栏杆:双跑楼梯为铁艺+木扶手+黑色喷塑饰面;单跑双向剪刀
梯为不锈钢扶手。
1、地面:分色环氧地坪; 2、墙面:分色防霉涂料; 3、天棚:白色防霉涂料。
一、主体结构样板展示区 样板层入口处行走路线、区域划分及制度标识牌
①混凝土导墙成型 效果展示 ②二次结构过梁芯 柱植筋样板展示 ③机电线盒预留 ④穿楼板洞口临时 遮挡 ⑤主体结构护角
一、主体结构样板展示区
①砼导墙支模样板 ②植筋展示 ③制度及工艺牌张 挂 ④结构洞口防护 ⑤主体实测实量样 板
一、主体结构样板展示区
二、砌体及二次结构样板展示区
基建工程业主项目部标识标志参考模板
基建工程业主项目部标识标志参考模板一、标识标志设置一览表1、业主项目部铭牌项目部办公室大门外侧悬挂业主项目部铭牌。
铭牌应清晰、简洁,并有南方电网公司统一VI品牌标志、项目所属供电局名称、业主项目部名称。
效果图:实际安装图:2、项目部会议室背景标识方案A:应在项目部会议室背景墙设置项目部名称标识,如下图:方案B:可用投影仪在项目部会议室投影屏(或白色墙体)将项目部标识名称投影。
3、项目部人员配置图在项目部办公区域(或专用会议室)内悬挂项目部人员组织架构图。
组织架构应包括业主项目部各岗位名称、人员姓名、照片等,如下图:备注:可根据各岗位人员数量增减框图。
座位岗位牌(放置于办公座位):4、项目部工程进度及物资采购计划表项目部办公区域内悬挂该项目部所辖工程的进度计划表(参照《基建工程进度管理规定》中一级进度计划),注明各个时间节点具体实施计划。
主网业主项目部:配网业主项目部:物资采购计划表:5、项目(及常用机构)布点图项目部办公区域内悬挂“业主项目部布点图”。
布点图应标注项目部所在地、所辖项目位置(配网可设置为管辖区域)、医疗(就近医院)、消防、公安部门单位所在地及其联系电话等应急通讯信息。
主网业主项目部:配网业主项目部:6、安全风险落实跟踪表项目部应设置安全风险落实跟踪表,用以落实各项业主项目部职责范围内安全风险控制措施,如下图。
配网业主项目部:7、质量控制跟踪表项目部应设置质量控制跟踪表,根据WHS控制要求,将需业主现场参与落实的H点标出,并用红绿灯表示跟踪完成情况,如下图。
8、项目部工作动态栏应在项目部内(或外侧)设置项目部动态栏,内容至少包括:1、工程掠影,用于张贴项目部实施过程中安全、质量现场照片;2、公告栏,用于张贴各类通知、公告等;3、工作计划,用于填写、张贴近期工作计划安排;4、事务提醒,用于填写、张贴待办事宜;5、安全生产天数,用于记录项目部安全运行天数。
工程质量检查内容及要求
工程质量检查内容及要求一、检查时间:对在建项目的检查分四类:第一类,日常检查。
建设单位的项目经理及专业工程师以及质量员在现场巡视过程中,对在施项目的随机检查,或对某项施工的专门检查。
该检查不定期,但不少于每周每人(所有负责项目的工程部人员)一次。
第二类,由质检员组织,建设单位项目经理和专业工程师参加,专职质量检查;每半月一次,定于每月14-16日和28-30日。
第三类由建设单位工程部组织,对在建项目工程施工质量专项检查;每一个月一次。
第四类,在每个月工程部组织检查前,由建设单位专业工程师对管辖项目的专业要有一个全工作面的质量检查。
具体检查时间将由建设单位工程管理部提前通知。
二、检查内容及检查重点:现场工程质量检查分为基础工程、主体结构、楼内初装修工程、外装修工程、屋面工程、精装修工程、门窗工程、强弱电工程、电梯工程、水暖通风工程、景观道路工程、绿化工程等十二个分部分项工程进行检查。
1、基础工程检查重点:1)是否按施工方案施工,重点检查开挖方案和降水措施;2)验线报告;3)桩基检测报告;地基处理变更;4)桩基过程:打桩记录(有无漏桩)、成孔检测(灌注桩)、外观质量(预制桩)材质检测报告;5)监理旁站情况;6)现场施工管理情况。
2、主体结构检查包括钢筋、模板、混凝土、砌体等;重点检查:2.1 主体框架阶段:1)结构不要遗漏(飘板);2)结构降板厚度;注意楼板的起拱设置;3)楼层板的抗裂(重点控制混凝土的养护和下一层施工的时间);4)关键部位钢筋:挑梁板、机械接头、特殊部位加筋;5)后浇带、施工缝留设和二次处理。
2.2 二次结构阶段:1)楼层放线,轴线要用利用框架阶段的放线(防止累计误差);2)厨房、卫生间要有导墙。
3)防裂:墙拉筋要和皮数杆高度一致;过梁一定要现浇,(防止洞口斜裂)窗口要现浇压梁;顶部斜砌要空出一定时间;4)砌筑一定要饱满。
3、楼内初装修工程检查包括楼地面工程和抹灰工程等。
重点检查:3.1抹灰:1)墙面基层处理:结构堵洞完成;不同结构和剃槽部位要加网片;基层要扫毛。
青岛市施工现场质量标准化管理要求
4、做法:在施工时,将止水节直接安装在模板 上,与现浇楼
板面一次浇捣成ห้องสมุดไป่ตู้。
5、当前实施意见:
便器或带弯头短立管必须使用。
主立管在施工条件允许情况下尽量使用。 6、实施时间:2011年7月1日主体开始施工的工程。
(七)对拉螺栓孔防水封堵
1、实行单位:施工单位施工,建设单位追加费用。
2、做法: 地上:外用1:1防水砂浆抹平。待砂浆干燥后,用聚氨酯涂膜
外窗安装:
重点展示外窗型材和玻璃规格、窗框固定、节点防水处理 、聚胺脂发泡、中性硅硐密封胶封口打胶、成品保护等。
2、图片展板
负责单位:施工单位负责。 展板尺寸: 宽*高=1m*1.5m。
设置位置:场区适当位置。
实施时间:2011年7月1日后所有在建工程(竣工收尾除外) 。
结构展示:钢筋加工、绑扎、连接、定位、板厚控制,模板
2、施工现场:成立质量标准化管理领导小组
组长:由建设单位现场负责人。
成员:施工单位项目经理、技术负责人、质检员;
监理单位项目总监。
职责:负责质量标准化管理的计划安排、指挥调度、检
查指导工作,并将检查情况记录在《质量标准化 管理检查表》中。
(二)质量监督机构要搞好标准化管理监督工作
1、加大监管和推广力度
四、7月1日后主体验收前检查应完成事项
1、施工、监理单位对结构构件进行实测实量,在对应部位盖 章或张贴纸面记录,上墙公示。
2、每主要房间墙上弹出建筑500mm标高控制线,地面距墙
体200mm处弹出平面控制线。
3 、完成暗埋电气线管敷设、开关、插座底盒安装等。 4、完成剪力墙对拉螺栓孔防水封堵、加强网片铺设。 5、完成室内装修样板套抹灰和楼地面施工, 其中一面墙体、一个天棚逐层做出剖面,标识建筑做法。
建筑施工现场十一牌二图
根据上级有关部门及施工现场标准化管理的要求,建筑施工现场应配备如下十一牌两图:1.十一牌是指:施工标志牌、管理人员及监督、消防保卫牌、十项安全生产措施、文明施工牌、入场须知牌、建筑工人维权须知牌、安全日历牌、工程项目分包公示牌、建筑施工现场重大安全隐患源标示牌、企业简介。
(各牌规格、形式及材质市均有统一规定)2.两图是指:施工现场平面布置图、工程效果图。
牌一:施工标志牌施工标志牌市建设委员会监制监督:建设集团乂乂分公司牌二:管理人员及监督理人员及监督牌三:消防保卫牌消防保卫制度一、建立消防保卫领导小组,严格门卫登记制度,配备义务消防队员,定期对其进行教育培训。
二、提高认识,突出重点,落实责任,分工到人。
三、设置消防器材专用棚,按规定配备齐全消防器材,并定期检查和更换。
四、木工棚、材料库、宿舍等,必须有防火措施。
五、明火作业要严格审批手续,发现火情,立即拨打119报警,并积极组织人员扑救。
六、消防保卫领导小组:牌四:十项安全生产措施十项安全生产措施一、按规定正确使用“三宝”(安全帽、安全网、安全带)。
二、“四口”(楼梯口、电梯井口、预留洞口、通道口)防护设施要定型化、工具化,并安全可靠。
三、临时用电要规,做到“三级配电,两级保护,一机、一闸、一漏、一箱”,正确使用标准配电箱。
四、高处作业要严防坠落,必须按照规程搭设脚手架,做好安全防护。
五、机械设备安全防护装置要齐全有效,不准带病运转,不准超负荷作业,不准在运行中维修、保养。
六、各种机械设备和防护用品要定期检测,各种票据要齐全有效。
七、雨期、冬季施工需要防雷、防滑、防冻,大风天气防倾覆。
八、基坑要防坍塌,临边要防护,坑边荷载不超标。
九、模板支撑须设计,拆除模板要审批。
十、危险场所警示标志设置要齐全,位置要得当,夜间要有红灯示警。
牌五:文明施工牌文明施工规则三要:部管理要规;外部形象要文明;外关系要和谐。
四不:轮胎不沾泥;泥浆不外流;管线不溢漏;垃圾不乱丢。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、主体结构施工流程
主体结构施工流程
2、墙柱梁防漏浆工法
墙、柱、梁防漏浆施工工法
在顶板浇筑完毕收面时,将墙根200mm范围内用刮杆及木抹子抹平整,使平整度控制在3mm以内。
在墙根距模板线15mm处30mmX30mm通长海面条。
外墙模板沿外墙混凝土面贴10mm宽海绵条。
柱模板下口可先用模板条沿柱边固定,离柱边预留20mm的间隙用于柱模插入。
100mm宽找平带
海绵条
楼板
顶板、梁柱节点处防漏浆措施:顶板模板均采用硬拼接缝,采用手刨刨平,接缝宽度<2mm。
梁柱节点施工时首先安装柱头模板,用柱头模板夹住梁底、梁帮模板,在接缝处用自粘海绵条防止漏浆。
3、剪力墙防错台施工工法
剪力墙防错台施工工法
下层混凝土浇筑前,在楼面向下200MM处预埋装卸式螺栓,螺栓间距不大于600MM。
下层模板拆除后,在楼面向下50~100MM处用墨斗弹上水平线,沿线粘贴好双面胶带或海棉条(20宽)。
上层墙体模板下挂,落在预埋螺栓上。
加固模板时,采用钢管、木方、山形卡等将模板下口锁紧。
4、楼梯施工缝可抽板条式支模工法
楼梯施工缝可抽板条式支模工法
为防止楼梯施工缝夹渣,确保施工缝接茬顺直、密实。
本工程中采用楼梯可抽板条式支模工艺:楼梯施工缝留设位置在剪力最小的1/3跨中部位,支设梯段板底模时在施工缝位置留设100mm宽的活动式可抽板条清扫口;施工缝固定挡板应在有钢筋位置开槽以便钢筋通过,施工缝二次浇筑前用水将模板内的垃圾由上而下冲入清扫口,再将可抽板条插入清扫口进行封闭。
5、墙、柱钢筋防偏位施工工法
墙、柱钢筋防偏位施工工法
剪力墙钢筋采用特制凹槽水泥撑块保证剪力墙竖向钢筋位置,竖向及顶部采用梯子筋确保竖向及水平钢筋的位置,在封模前挂塑料垫块确保保护层厚度。
为防止柱筋偏位,在柱顶部模板内及柱上口设置柱限位箍筋。
6.2.2 砌体结构、装饰装修样板标牌
1、砌体工程施工流程
砌体工程施工流程
抄平弹线、立皮数杆
预检
排块搁底(厨卫和导墙)填充墙砌筑墙体拉结筋、圈梁和构造柱钢筋植筋砌筑砂浆
圈梁浇筑
填充墙砌筑过梁安装、构造柱浇筑压顶
“三检”评定
隐检
构造柱做法说明
钢筋混凝土构造柱的设置、截面尺寸、配筋应符合设计要求,并与楼层圈梁或基础梁锚固
构造柱的截面尺寸为(墙厚×200mm),混凝土强度等级为C20细石。
构造柱下部钢筋应与楼板面插筋绑扎牢靠,构造柱上部钢筋与板顶所植钢筋绑扎牢靠。
砖体与构造柱的连接处宜砌成马牙槎,马牙槎高度为一砖高度,槎口深度为不小于60mm,自底向上,先退后进。
采用对拉螺栓固定模板,螺栓应从构造柱内部穿过,不得在砌块上凿孔。
不得采用穿铁丝的方式固定模板。
砌筑墙体门窗洞口构造做法
在砌体窗洞口的窗台顶部设压顶,做法为80厚C20细石混凝土(内配2A8钢筋,φ6@250箍筋),2A8钢筋深入窗两侧墙体各250,或与钢筋混凝土柱连接浇注,压顶宽同墙厚,内外高差30mm。
非顶层的外门窗口应设置钢筋混凝土过梁,过梁的截面尺寸、配筋、支座长度应根据洞口宽度按设计要求采用。
当采用预制钢筋混凝土过梁时,支座处砌体顶部应找平,安装时应坐砌砂浆。
当门窗洞口靠近柱使得支承长度不足时,柱应预留过梁钢筋(锚入柱内35d)过梁现浇。
洞口过梁搭接长度不小于250mm。
当外墙为砌体时,须在外门(小于2100mm)、窗洞两侧预埋细石混凝土块,以便固定门窗框。
混凝土块宽度同墙厚,高度为砌块高度的1/2,长度为200mm,最上部(或最下部)的混凝土块中心距洞口上下边的距离为150~200mm,其余部位的中心距为500mm,均匀分布。
4、水电开槽补槽
水电开槽补槽
开槽之前,用水平尺寸找出水平线及垂直线,并根据管径确定槽的宽度及深度。
用墨线在墙体划出开槽轮廓。
墨线要求横平竖直。
用切割机沿墨线切割边线,不准切断房屋结构钢筋不准用电锤直接开槽。
不准在室内保温墙面横向开槽。
严禁在卫生间及厨房防水层上面开槽
布管之前清理槽面,使槽面整洁。
槽盒周边用1:3水泥砂浆涂抹光滑、平整。
标牌:
混凝土构造柱;马牙槎;构造柱模板支设;墙顶斜砖塞缝;门过梁;混凝土包框;窗固定件预埋;外墙螺杆孔封堵;成品护角条;窗台压顶;切边开槽;线槽修补;。
