PAC35P日本岛电三相电力调整器
pac16p系列单相电力调整器
2000 年 10 月
PAC16P 是中日合作超大功率固态继电器应用技术的新概念产品。它集单相调压/调功方式为一体。具有上电缓启 动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业各领域的功率调整。 一. PAC16P 主要技术指标： 4～20mA 输入: 接收阻抗 120Ω 调节输出分辨力：调压 0.6 °;调功 20ms 。 负载方式: 50Hz 单相 220VAC/380VAC 移相范围：0～175° 驱动输出 ：1）. 输出：12V 脉冲，可变脉宽,最大驱动电流：< 30mA。配合 P 型 SSR，调压/调功方式为一体 2）. 脉冲变压器输出：开槽脉冲，配合 MTX/MFC 反并联模块，实现单相调压及全控整流，但无调功方式。 LED 灯状态显示: 绿色 INPUT 输入信号线性指示灯。 三色状态灯: RUN 绿色运行灯 ; ALM 红色报警灯; STOP 黄色闪烁的待机灯。 外部执行开关的缓起动,缓关断 RS: 无电压接点输入 闭合（ON）:缓关断，时间固定 3 秒； 开路（OFF）:运行。（缓起动时间由内部电位器 P3 设定 0.2～120 秒）不接:运行状态。 运行过程中自动缓起动及急停: 运行中的过流、超温急停，过流、超温保护动作时间不大于一个电源周期（20ms）。 70℃超温保护：无电压常闭接点 开路: 超温 解除:故障排除后,起停开关复位或重新上电。 电源兼同步源：220VAC、380VAC 50HZ （60HZ 定货申明）3W 保险规格：0.5A 报警继电器：一组常开接点（纯阻 1A 250VAC） 报警类型：过电流、散热器超温。 选件一: 用户 USER 外部开关（无电压接点）开路：调压； 闭合：两种调功方式（功能由用户确定，订货须声明）。 选件二: XCT2 型单相电流变换器:0～X A AC 输入,0～5V DC 输出，实现过电流保护和最大电流限制。 1）CT 最大电流限制: 外部 10K 电位器，调整范围 20%～100% 取消：CT 输入端悬空或 R3 外部电位器调至最大。 2）过电流保护: 内部电位器 P2 调整。基准点 1V；过流倍数： 二倍参考设定点（=2V）动作时间： <20ms 。 选件三: 希曼顿 SW-IA 晶闸管功率扩展板，驱动 〉300A 反并联单向晶闸管。 选件四: 希曼顿 F85 增容风机。 二．工作原理： 锁相环同步电路 - 微处理器 - 移相触发环节 – 晶闸管或调相型固态继电器 50HZ 电源 -异或门 50HZ 36KCVCO 36KC 压控振荡 器。 分频器 至微处理器 锁相时序脉冲
日本岛电PID调节器中文说明书
日本岛电SR1/SR3/SR4 PID调节器中文操作说明(中文版)一、仪表的显示面板和功能鍵二、操作流程图说明SR1/SR3所有参数窗口可分为两个窗口群(0-X和1-X窗口群)，子窗口和虚线表示的选件窗口共32个。
每个窗口采用了编号，例如传感器量各选择窗口［1-22］，表示第1窗口群的第23号窗口。
按增减鍵修改参数时，面板SV窗口的小数点闪动，按ENT鍵确认修改后，小数点熄灭。
三、入门的快速设置列(简单加热系统)某加热系统，仪表选用SR1-8P-1，K型热偶0.0-800.0℃输入，P型输出接固态继电器。
设定温度为600.0℃，EV1上限绝对值报警值650.0℃，EV2下限绝对值报警值为550.0，报警为上电抑制。
设置步骤如下：1)在［1-22］窗口，将传感器量程代码设定为：05(K型热偶0.0 –800.0℃)。
2)在［1-23］窗口，选择传感器量程的单位C(摄氏度℃)。
3)在［1-17］窗口，将调节输出极性设为：rA反作用(加热)。
4)在［1-10］窗口，将调节输出的时间比例周期设为：2秒。
5)在［0-0］窗口，按增、减键将SV值设为600.0℃，按ENT鍵确认。
6)在［1-11］窗口，将EV1报警方式设为：上限绝对值(HA)。
7)在［1-14］窗口，将EV2报警方式设为：下限绝对值(LA)。
8)在［1-16］窗口，下限报警应具有上电抑制功能，设为：2。
9)在［0-3］窗口，设EV1报警值：650.0℃；在［0-4］设EV2报警值：550.0℃10)系统接成闭环后，在［0-2］AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，AT灯闪烁自整定起动。
当炉温到达设定值时，经两个周期振荡，AT灯灭，自整定完成，才可评价调节效果。
四、 用户的基本设置窗口a)传感器类型和范围单位 ［1-22］/［1-23］窗口b)调节输出正/反作用 ［1-17］窗口c)SSR(P型)和继电器接点(Y型)的输出比例周期 ［1-10］窗口d)PID参数的自整定AT执行 ［0-2］窗口e)PID参数和调节输出限幅 ［1-2］-［1-9］窗口日本SHIMADEN(岛电)原装SR1/SR3/SR4 0.3级PID 调节器选型表设计可靠，操作简单，功能完善，即经济有实用！ SR1/SR3,SR4 PID 调节器, 具有双四位显示, 自整定专家PID 参数，带调节输出限制,手/自动切换,2组独立的上下限报警,键锁定等功能,前面板防护等级IP66。
日本岛电FP93可编程PID调节器中文操作说明
日本岛电FP93可编程PID调节器中文操作说明FP93可编程PID调节器是一种常用的自动控制设备，用于测量和调节物理量，如温度、压力、流量等。
它具有可编程的功能，可以根据用户的需求进行调整和配置。
下面是对该设备的中文操作说明，以帮助用户更好地使用它。
一、设备介绍FP93可编程PID调节器是一种数字化的控制器，具有多种输入和输出选项，可以用于各种工业自动化应用。
它采用了先进的PID控制算法，可以快速、准确地实现对被控对象的控制。
该设备具有多种输入接口，包括模拟信号输入和数字信号输入。
它还具有多种输出接口，可以控制各种类型的执行器，如电动阀门、电机等。
二、设备安装1.将设备安装在平稳的表面上，确保设备稳固可靠。
2.将所需的传感器和执行器连接到设备的相应接口上。
3.将设备与电源连接，并确保电源电压符合设备的要求。
三、设备配置1.打开设备电源，按下“设定”按钮进入配置界面。
2.使用上下箭头键选择需要配置的参数，使用左右箭头键进行调整。
3.配置各个参数，如输入类型、输出类型、控制策略等。
4.配置完毕后，按下“保存”按钮保存配置。
5.按下“退出”按钮退出配置界面。
四、设备调试1.进入设备的运行界面，可以看到当前的实时数值。
2.使用上下箭头键可以切换不同的参数显示。
3.如果需要改变一些参数的值，可以使用左右箭头键进行调整。
4.如果需要修改PID控制策略，可以进入配置界面进行调整。
5.注意设备的输出信号是否正确，确保执行器能够正常工作。
五、设备维护1.定期清洁设备表面，确保设备正常工作。
2.定期检查设备的连接线路，确保接触良好。
3.定期校准设备的传感器和执行器，确保测量和控制的准确性。
六、注意事项1.在配置设备时，确保选择正确的输入和输出类型，以免发生意外。
2.在调试设备时，注意保护自身安全，避免接触高温和高压装置。
3.使用设备时，注意仪表的精度和稳定性，确保控制效果良好。
4.注意设备的工作环境，避免出现湿度、震动等不利于设备正常工作的条件。
PACO3I三相电力调整器在热处理设备中的应用
易普森炉和东方炉改造后除了偶尔因负载辐射管 内电阻烧 断后接地引起的调 功器故 障外 ， 调功器运行 良好 ， 其优越 的性价 比和可靠性大大地提高 了热处理设备的效率 。
一
２ ２一
科 之 学 友
Ｆｎ ｆｉ ｅｍｅｓ ｎｄ ｅ ａ ｒ ｅ Ｓ ｎ Ａ ｔ ｏｃｃ ｕ
占 后 张法预 应 力施 工控 制要
从 旧原理图中可以看出根据控制器输入信号的大小 ，周波 控制器接通或断开 固态继电器 ， 而接通或断开接触器 ， 从 电子接 触器频繁接通或断开 ， 每月需更换一 次接触器 ， 费用近万元。用 Ｐ Ｃ ３ 三相调 功器进行改造 ， Ａ ０Ｉ 由于 负载 为感性负 载 ， 们按负 我 载电流的 １ ． ５倍选择了调功器 ， 价格不 到 ０ ． ５万元 。附调功器保
保 护争 ｌ 的优 越 性 。 生能
关键词 ：调功器 ； 锁相环同步 电路 ； 抗干扰 电路 中图分类号 ：Ｔ ２ ．１ 文献标 识码 ：Ａ Ｍ９ １ ５ 文章编号 ：０ ０ ８ ３ （ ０）７ ｏ ２ — ２ １０ — １６２ ８２ 一 ０２ ０ ｏ
１ 概述
调功器种类很多 ，选择一种性价 比较好 的调功器是非常必 要的， 实际中我们选用 的 Ｐ Ｃ系列调功器取得 了良好 的效果。 Ａ
科 之 学 友
Ｆｎ ｆｉｅｍｅｓ ｒｄ ｅ ａ ｒ ｉ Ｓ ｎＡ ｔ ｅ ｏｃｃ ｕ
２ｓ ９（） ｏ￣０Ｊ７ ｏ Ｊ２国 Ｅ
ＰＣ Ｉ Ａ Ｏ３ 三相 电力调 整器在 热处 理 设 备 中的应 用
柴文 润
（ 大齿集 团公 司装备部 ，山西 摘 大同 ０ ７ ０） ３０ ６
要：文章通过对两种调功器性能的比较 ， 充分体现 了 Ｐ Ｏ３ 三相 电力调整 器工作和 ＡＣ Ｉ
ST35P三相智能调功调压一体化功率调整器说明书
斯通电子ST35P三相调功调压一体化电力调整器操作手册首先感谢您使用本公司的产品！在您使用之前请仔细阅读本说明书，如有疑问敬请电话垂询。
操作手册目录1．概述------------------------------------------------------------------------- 2．主要技术指标及主要功能简介---------------------------------------3．安装及使用须知----------------------------------------------------------4．装箱清单-------------------------------------------------------------------5．选型表---------------------------------------------------------------------- 6．ST35P接线说明-----------------------------------------------------------6.1常用的五种接线方式-----------------------------------------------6.2几点注意说明--------------------------------------------------------6.3整机接线图-----------------------------------------------------------6.4线性化调节输出示意图及缓起动的意义--------------------7. 接假负载调试-------------------------------------------------------------8.接实际负载调试----------------------------------------------------------9.电流限制（选件）-------------------------------------------------------10.过流报警功能（选件）--------------------------------------------------11.恒流功能（选件）-------------------------------------------------------12.电流环光隔离远程状态接口DDR-R（选件）------------------------13.调功/调压一体化功能（选件）----------------------------------------14.常见故障及解决方法----------------------------------------------------15.ST35P控制板端子位置布置图及部分功能设置说明------------16.外型尺寸图----------------------------------------------------------------17.电源接线端子示意图-----------------------------------------------------18.外型尺寸对照表------------------------------------------------------------ 1 1 3 3 3 4 4 4 5 6 6 6 6 7 7 8 8 91011 13 13ST35P三相调功调压一体化电力调整器操作手册概述斯通ST35P电力调整器2008年进行了全新的设计，其中包括软件的升级、散热单元的优化、新外观的设计等近6项的升级或改进，大大提高了产品的性能和可靠性。

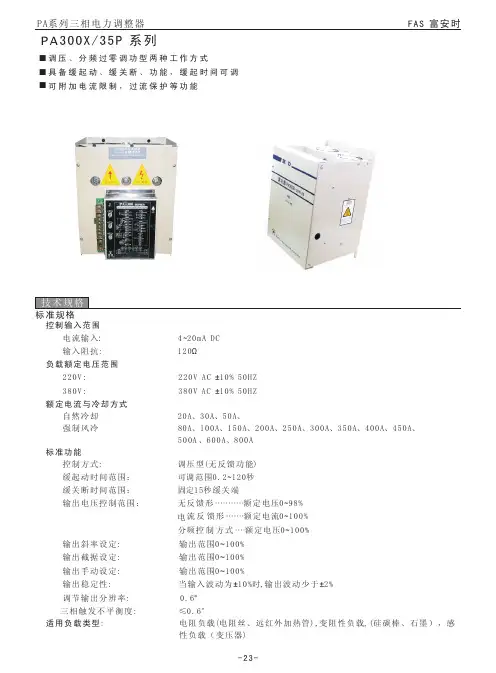

三相电力调整器PA300B说明书
★ 输出限制特性 100%
无缓起动
时间
额定
带缓起动
电流
缓起动带电流限制
应用案例
时间限制 0.2~120 sec.
通一个正弦波 断一个正弦波
通九个正弦波 断一个正弦波
★ 最大电流限制 电流限制可调整范围 20~100% 100%
电流
0%
100% 200% 300%
负载系数
★ 外接最大电压线性限幅（斜率调整）
感 性 负载（ 变 压器一 次 侧)
输 出斜 率 设定:
输 出 范 围0 ~10 0 %
输 出截 据 设定:
输 出 范 围0 ~10 0 %
输 出手 动 设定:
输 出 范 围0 ~10 0 %
电 流限 制 设定:
限 制 最 大输出 电 流,外接10 KΩ电 位器,调节 范 围2 0 ~100%
过 流保 护 系统:
相位检测 及驱动输出
T
+ SSR -
CN 2
相位检测 及驱动输出
S
+ SSR -
CN 1
相位检测 及驱动输出
R
l 输入指示灯 绿色指示
P1 电位器 前置放大 量程调整
C1 C2
GND
IN
P2 电位器 过流设定
R1 R2
P3 电位器 缓起时间调整
R3
V0
CT
SW 1 工作方式开关
ON
123
RS
L1
FU SE L2
-25-
触发方式及输出波形
触发方式
干扰
移相调压型
有
1 0%输出
输出波形图 5 0%输出
FAS 富安时
9 0%输出
电力调整器工作原理
电力调整器工作原理
电力调整器是一种用于调整和稳定供电电压的设备。
其主要工作原理是通过对输入电压进行采样和检测，然后根据检测结果调整输出电压的大小和稳定性。
电力调整器通常由采样电路、检测电路、比较电路和控制电路等组成。
首先，采样电路会从输入电源中取样一部分电压，并将其转化为电信号传递给检测电路。
检测电路会将采样得到的电信号与参考电压进行比较，得到一个误差信号。
比较电路会对误差信号进行放大和处理，将其转化为一个控制信号。
控制信号会根据误差的大小和方向来调整输出电压的大小和稳定性。
具体来说，如果检测到输入电压过高，控制信号会降低输出电压；如果检测到输入电压过低，控制信号会增加输出电压。
通过不断地采样、检测和调整，电力调整器能够保持输出电压在一个合适的范围内，并稳定在设定值。
总之，电力调整器通过采样、检测和控制的方式来调整和稳定供电电压。
它的工作原理主要依靠对输入电压的采样和对误差信号的检测，然后通过控制信号来调整输出电压的大小和稳定性。
这样可以确保电力设备得到稳定、可靠的供电。
日本岛电FP 调节器中文操作说明
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID 算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
FP93可分为六个窗口群,每个窗口群的第一个窗口用.星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。
进入子窗口，按增减ù 键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-0000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，.确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
三相电力调整器工作原理
三相电力调整器工作原理
三相电力调整器是一种用于调整三相交流电相位的设备。
其工作原理主要是通过控制三相电的相位和幅值，以达到调整电力供应的目的。
三相电力调整器通常由三个相同的半导体开关器件构成，每个开关器件由一对反向并联的晶闸管组成。
通过控制每个开关器件的导通时间，可以控制三相电的相位和幅值。
具体操作步骤如下：
1、将需要调整的三相交流电接入三相电力调整器的输入端。
2、通过控制电路对三个开关器件进行控制，以实现三相电的相位和幅值的调整。
3、控制电路可以根据需要进行手动或自动控制。
手动控制可以通过操作面板或远程控制信号来实现；自动控制可以通过温度、压力等传感器以及PLC等设备来实现。
4、通过输出端子将调整后的三相交流电输出，以供负载使用。
总之，三相电力调整器的工作原理是通过控制开关器件的导通时间来调整三相电的相位和幅值，以达到电力供应的调整和优化。
PAC03I三相电力调整器操作手册
450
H3450P 固态继电器，平均电流最大 220A
500
H3500P 固态继电器，平均电流最大 250A
N无
C 过流保护功能，适用于硅碳棒、变压器负载
N无
F 状态扩展功能，配希曼顿 XDR
U00
调功选件，具体见表
1 厂内安装
1 厂内调试
5
2. 产品系列
型号
PAC03I-B160PAC03I-B227PAC03I-B301PAC03I-B361PAC03I-B401PAC03I-CS600-
PAC03I 系列三相电力调整器（说明书中简称 PAC03I 整机）由 PAC03I 触发板、PAC03I 专用散热器、风机、外 壳等组成。核心部分使用 PAC03I 控制板；散热系统采用高效散热器、低噪音风机。整机电流容量从 40A 到 500A 有多个等级。
该电力调整器可与带0~5V、0~10V或4~20mA等的智能PID调节器或PLC配套使用，也可独立使用手动功能。PAC03I 电力调整器的负载类型可以是三相阻性负载、感性负载及变压器负载；负载方式可以是星形中心接地负载、星形 中心不接地负载、三角形负载。PAC03I可广泛应用于工业电炉的加热控制、冶金、化工、纺织机械等领域。
150
H3150PE 固态继电器，平均电流最大 60A
N无
C 过流保护功能，适用于硅碳棒、变压器负载
N无
F 状态扩展功能，配希曼顿 XDR
U00
调功选件，具体见表
1 厂内安装
1 厂内调试
3-1 散热器 3-2 模块
3-3 过流保护
3-4 状态扩展
B227
自然散热，每相最大散热电流为 100A, 具体尺寸见图 17-B
三相电力调整器使用说明
三相电力调整器使用说明
1.安装和连接
首先，将三相电力调整器安装在合适的位置，确保通风良好，并与电源和负载设备连接。
连接时，请注意正确接线，以避免电路故障和安全事故。
可以请专业人员进行安装和连接，以确保正确和安全的操作。
2.电源和负载检查
在启动三相电力调整器之前，需检查电源和负载设备的电压和电流参数。
确保输入电源符合三相电源的参数要求，并且负载设备的电压和电流在调整器的额定范围内。
如有问题，请及时解决或调整。
3.调整器参数设置
将三相电力调整器连接到控制系统或人机界面，通过设置控制参数来实现对三相电力的调整。
参数设置通常包括输出电压、电流和功率的目标值，响应速度和稳定性等。
根据具体需求，设置适当的控制策略和参数。
4.运行和监测
启动三相电力调整器，监测其输出电压、电流和功率的实际值，并与目标值进行比较。
保持监测和记录，以便随时调整和优化。
同时，注意监测调整器本身的工作状态，如温度、电流和故障等，确保设备正常运行。
5.故障排除和维护
6.安全使用
在使用三相电力调整器时，请严格遵守相关的操作规程和安全标准。
确保设备接地良好，并远离水源和易燃物。
避免设备过载运行和超过额定
参数，以免损坏设备或引发安全事故。
同时，定期对设备进行安全检查和测试。
PACI系列三相电力调整器
智能交流电力控制器是中日合作超大功率固态继电器应用技术的新概念产品。
它包括三相调压/调功一体化PAC03I、工业DCS周波过零控制器ZAC10及后续系列。
额定电流40～500A，带锁相环同步电路、自动判别相位、缺相保护、上电缓启动、缓关断、散热器超温、快熔检测、电流限制、电压反馈、过流保护、串行工作状态指示、串行遥控操作器、PAC03IA还能与上位机通信，实现系统集成。
智能交流电力控制器可广泛用于工业各领域的电压调节，恒压，恒流，恒功率调节，适用于电阻性负载、电感性负载、变压器和电机软起控制等。
一. PAC03I主要技术指标：4～20mA输入: 接收阻抗120Ω调节输出分辨力：0.2°，三相触发不平衡度：不大于0.6°负载方式: PAC03I 50Hz 三相380VAC 三角形或星形中心不接地。
移相范围：0～150°50Hz 三相380VAC 星形中心接地(220V负载) 移相范围：0～175°50Hz 三相380VAC 半控整流桥。
移相范围：0～175°隔离驱动输出：8V峰值脉冲，8°～120°可变脉宽，每路可2串2并接4支同相SSR。
最大驱动电流：< 30 mA纯阻电流等级：60A、90A、120A、180A、250A、300A 散热单元：B160、B227、B301A、B361、B401配置见选型表五只LED灯状态显示：红绿黄LED三相电源指示和快熔断路指示；绿色INPUT输入信号线性指示灯。
三色状态灯: RUN绿色运行灯；ALM红色报警灯；STOP黄色闪烁的待机灯。
外部执行开关的缓起动,缓关断: 无电压接点输入闭合（ON）:缓关断，时间固定3秒；开路（OFF）: 由内部电位器P3设定0.2～120秒缓起动时间不接：直接运行运行过程中自动缓起动及急停: 运行过程中瞬间缺相急停，加电后自动缓起动（三缺一相方式时被取消）。
希曼顿产品手册
日本岛电数字调节器
SRS11A SRS12A SRS13A SRS14A 系列
日本岛电数字调节器
订货选型表 ：
SRS11A SRS12A SRS13A SRS14A 系列
基本性能 :
● 多种输入和量程范围，4 种安装尺寸 ● 超薄机身 (62mm - 65mm) ，节省安装空间 ● SV 设定 : 3 点 ● PID 值 : 3 组 ● 2- 调节输出，可用于加热与制冷 ● 可编程 32 步 ( 选件 ) ● (1-4 曲线 , 32-8 步 ) ● 支持 RS-485 接口 ( 选件 ) ● ( 主 - 从功能 , Modbus/Shimaden 协议 ) ● 加热器断线 / 加热器回路报警 : 单相 / 三相 ● 多种选件适合不同用途
PAD37-T、PAC15P 、PAC35P/C、PAC16P-T、PAC36P-T、PAC03I、ZAC10-I/P、SW03A 、 XCT1、SW03-6L
公司名称：希曼顿（北京）科技有限公司
地 址：北京市中关村上地信科技园上奥世纪大厦 B 座 17 层
联系人：高艳龙 专线：010-62611201 手机：13716122959
H3340ZN H3400Z H3500Z H3600Z H3800Z U 型 H330ZU H350ZU H370ZU H3100ZU S312ZU S325ZU S340ZU
电力调整器（调功调压器）
三相 C 系列 功率调控器 PAC30D 三相 D 系列 功率调控器 PAD37 PAD36 单相 D 系列 功率调控器 PAD27 PAD26 可控硅模块 MTX/MFX56A MTX/MFX90A MTX/MFX120A MTX/MFX180A
PAC15P、PAC16P、PAC01A、PAC03I、PAC30、ZAC29C、ZAC28U 固态继电器：普通型: S203ZL/W 、S310ZK 、S340ZK 工业级增强型:H375ZF/K、H3100ZF/K、H3200Z、H3300ZD、H3340ZN、H3500Z 可控硅模块：MTX56A 、MTX90A、MTX120A、MTX180A、MTX250A、MTX350A 可控硅触发器、周波控制器/触发板单元： PAD36-T、PAD26-T、PAD15-T、PAD27-T、
三相单相电力调整器温控表碳势仪
单相电力调整器 PA260系列技术规格
联系人王胜岐
➢ 额定电压:AC220V/380V
➢ 工作频率:50/60HZ
➢ 输入信号:DC4-20mA DC1-5V
➢ 输入阻抗:DC4-20mA ··· 100 Ω 以下
➢
DC1-5V ······ 100 Ω 以下
➢ 额定电流: 30A,50A,80A,100A,150A,200A,
➢ 额定电流的:0-100%
➢ 无反馈形:额定电压的 0-98%
➢ 分频控制方式
➢ 电压反馈:额定电压的 0-100%
➢ 过流保护： 当电流超过额定电流的 130 ％时，输出停止
➢ 触发方式:分频过零型 ➢ 电流容量:30A-800A ➢ 额定电压:380V AC ➢ 附加功能:手动功能 过流保护功能 ➢ 优点:调节稳定 节能高效 负载均衡 60秒上电缓起动 ➢ ZA200A----两相专用控制板 ➢ ZA200C----周波控制板 三相两控电力调整器 ➢ 选型示例:ZA200A-I-3-100-N-M
ZA300系列三相电力调整器 I----输入信号:4-20mA 300--负载电流:300A C----触发方式:分频过零调功型(出厂配置) M----外部功能:具有手动功能 ➢ 售后服务: 质保一年,免费维修,免费调换 特殊型号可质保两年 可现场免费调试 我公司承担运费 ➢ 附ZA系列调整器选型表
➢ 具备缓起动 缓关断功能,缓起时间可调
➢ 可附加电流限制,过流保护等功能
➢ 过流保护：当电流超过额定电流的130％时，输出停止，状态灯变为红色，报警继电器动作
➢ 报警规格：过流（安装CT）,散热
器超温报警，报警继电器动作，
可容纳5A AC
➢ 冷却方式：额定电流50A以下自冷，
单相一体化电力调整器PAC16P使用说明书
单相一体化电力调整器Integration of Single-phasepower regulator PAC16P使用说明书OPERATING INSTRUCTIONSPAC16P产品概述它集单相调压/调功方式为一体。
具有上电缓启动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业领域的功率调整。
订货说明1.电力调整器电流容量选择参考● 一般纯阻负载：电力调整器电流容量应大于负载最大电流。
● 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。
硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.7倍。
● 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.7倍。
● 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的2~2.5倍。
● 特殊负载应加大电流容量，订货时声明。
一．型号定义 (4)二.产品系列 (4)三．主要技术参数 (4)四．LED状态灯显示及拨码开关SW1工作方式定义 (5)五．配线及应用 (5)5.1PAC16P基本运行与电压限制、手动、报警输出、调压调功接线图 (6)5.2各种接线方式组合 (6)5.3过流保护选件接线、调试与应用说明 (7)5.4U1选件功能及调压调功一体化技术 (8)六.初步调试及故障排除 (9)七．尺寸图 (10)．型号定义一五．配线及应用步骤一：自动调试:将仪表4~20mA的输出信号接到C1、C2端，R1、R2短路，按上图的自动控制接线。
输入变化信号逐步增大时,绿色输入灯亮度和负载电压应随输入增加。
步骤二：手动调整：外接10KΩ手动电位器。
电位器的两个固定端分别接V0、GND端，滑动端接R1端，按上图的手动控制接线。
调整手动电位器，负载电压调整范围为0～100%。
此时，负载电压应均匀变化。
步骤三：上电缓启动时间：调整控制板上的P3电位器，启动时间0.2～120秒用户可设。
欧式风格三相电力调整器PAC30A操作指南说明书
欧式风格三相电压调整器Continental style three-phasevoltage regulatorPAC30A 使用说明书OPERATINGINSTRUCTIONS希曼顿电子科技有限公司X imandun Electronic Technology Co., LtdXIMANDUN简介希曼顿电子科技有限公司，创立于1985年，是以设计开发、生产、销售全系列工业级交流固态继电器（SSR）、一体化电力调整器为主的高新技术企业，并荣获超大功率SSR、全数字化SSR控制器和柔性导热垫片等多项国家专利。
PAC30A产品概述全新PAC30A智能三相调压器以令人惊叹的完美设计开创数字式调压器的新纪元。
它操作和维护简单，独立的三只电力模块，易于散热和维护，并避免了危险集中。
欧式风格的安全防尘结构，美观大方。
红绿蓝色LED灯，工作状态一目了然。
CS插片式散热器比普通散热器的散热效率高30%～100%。
其它功能还包括：手动/自动，最大电压限制，自动判相，缺相保护，上电缓启动、缓关断、散热器超温，CS的霍尔转速检测接口，可广泛用于工业各领域中的阻性或感性负载。
订货说明1.电力调整器电流容量选择参考● 一般纯阻负载：电力调整器电流容量应大于负载最大电流。
● 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。
硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.7倍。
● 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.7倍。
● 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的2~2.5倍。
● 特殊负载应加大电流容量，订货时声明。
2.定货例：PAC30A-YT-150含义如下欧式风格三相电力调整器，负载接线方式为外三角形或中心不接地，纯组负载电流最大值为150A目录一.型号定义 (4)二.产品系列 (4)三.主要技术指标 (4)四.LED灯状态显示 (5)五.接线及应用 (5)六.初始调试 (6)七．常见故障及处理与保养维护 (7)八．尺寸图 (8)一.型号定义图1-1：负载电流150安培以下型号定义图1-2：电流150~600A 带霍尔风机型号定义注:PAC30A--40一般为自然冷却如需风冷，请订货时说明，尺寸与PAC30A--60相同四.LED灯状态显示五.接线及应用图1-3：全部功能实现接线及原理图图1-4:三相四线YN接线图各种功能接线实现组合六.初始调试为调试可靠、顺利进行，一般先接假负载(如：100～200W灯泡、电炉等)。
日本岛电三相晶闸管调整器PAC36P系列技术资料
三相晶闸管调功器PAC36P 系列使用说明书 1. 检查规格 PAC36P 代码型号代码价格 PAC36P -相位控制3 1~5V DC 输入阻抗200K Ω4 4~20mA DC 接受阻抗100Ω 6 0~10V DC 输入阻抗100Ω控制输入9 其他另加 15 200~220V 16 220~240V 17 380~400V电源电压18 400~440V200~240V /电流容量380~440V / 电流容量 02120 A022 20 A 03130 A 032 30 A 04145 A 042 45 A 06160 A 062 60 A 09190 A 092 90 A 131135 A 132 135 A181180 A 182 180 A 241240 A 242 240 A 301300 A 302 300 A 451450 A 452 450 A 电流容量601600 A 602 600 A0 恒电压 1 恒电流2 恒功率 反馈功能3 电压平方根0 无1 启动输出限制（0～60％，1～60s ）2 电流限制输出控制功能3 启动输出限制 + 电流限制N 无P 外部功率调节 M 手动调节B 下限功率调节W 外部功率调节 + 手动调节 电流 / 电压输入Y 外部功率调节 + 下限功率调节 P 外部功率调节外部功率调节接点输入H 上 / 下限功率调节0无加热器断线报警1有（0～100％）0无快熔1有0无44～20mA DC 接受阻抗：100Ω自动功率调节功能 60～10V DC 输入阻抗：200K Ω0无特殊要求9请订货前说明2. 面板与控制端子 2.1 面板•调节旋钮内置功率调节（标配） 软启动时间调节（标配） 加热器断线报警设置（选件） 自动功率调节（选件） •指示灯 P.L 电源与输出指示灯绿色——相序正确红色——相序错误或开路O.C 过流（选件） FUSE 快熔熔断（选件） H/B 加热器断线报警（选件） FAN 风扇停转（180A 以上标配） •端子代码与功能 C1,C2： 输入R1,R2,R3： 外部功率调节？（选件） M ：手动/下限调节（选件） AL1,AL2,AL3：报警输出公共端到过流、风扇及快熔S1,S2：软启动外部同步信号输入 CL1,CL2,CL3：电流限制调节电位器接线端 AP1,AP2： 自动功率调节信号输入RB1,RB2：加热器断线报警输出2.2 控制端子有20个端子分上下两层。
希曼顿三相电力调整器PAC30A说明书
PAC30A智能三相调压器，其工艺结构紧凑，外形美观（欧式风格），独立的模块，便于维护，它采用了高效插片式散热器和散热器温度测量。
功能包括：上电缓启动、缓关断、散热器超温报警、自动判相、缺相报警、外部限幅、手动、启停、手动/自动转换、继电器报警输出。
可广泛用于工业各领域中的电阻、电感性负载的调压控制。
一. 主要技术指标：1．4～20mA输入: 接收阻抗250Ω2．调节输出分辨力： 0.2 °。
线性化精度：±0.3V3．负载方式: 50Hz 三相380VAC 1）星型中心不接地/外三角型 移相范围：0～150°2）星型中心接地 ( 定货特殊申明) 移相范围：0～170°4．LED灯显示:IN绿色灯：4～20mA输入信号指示；RUN兰色运行灯：1)上电运行前闪烁三次 （表示测试状态）2)一直亮：正常运行指示3)不亮：控制器或电源故障ALM红色报警灯: 1)电源缺相: 红灯闪烁2)散热器超温:红兰灯交替闪烁。
5．缓启、缓停: 缓启、缓停时间均固定为15秒。
6．外部接点： 无电压接点。
RUN/STOP :开路 启动运行 闭合:停机 MAN/AUTO: 手动/自动，闭合时: 手动7．继电器报警输出： AL2，报警接点，容量 240VAC 1A （纯阻）8．80℃超温保护： 散热器大于80℃禁止输出并报警 解除: 故障排除后,重新上电。
9．电流容量： 每相电流 40A 、 60A 、 80A 。
10． 电源： 380VAC 1W 50HZ二. 安装及使用须知：z使用前请认真阅读本说明书，严格按要求接线使用。
z本电力调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。
z工作电流 >30A,需采用强制风冷。
高温高湿以及海拔大于1000米，应降额使用。
z装置过热保护后，如要再运行，需排除故障后，再送电运行。
z在使用过程中若发生过流现象，应首先检查负载有无短路等故障。
PAC35P日本岛电三相电力调整器
该板是日本岛电公司的三相半控桥晶闸管调压器控制主板，与岛电或其它公司的调节输出为4～20mA 的智能PID 调节器配套。
核心电路由岛电专用厚膜电路SIC1005，运算放大器，脉冲变压器等单元组成就。
用户使用时，可接入希曼顿MFX 系列单相晶闸管与二极管反并联半控桥模块；主要用于三相三角形或星形中心不接地的纯阻交流负载控制，具有触发可靠，工作稳定，使用灵活等优点。
投放中国市场已有超过十年的成功应用经历，经典设计，经久不衰！（注：PAC35P 不适合大型变压器控制。
）在板上已标有全部输入/输出端子的符号，其中C1～C2端接的是仪表的4～20mA 控制输出，CN1、CN2、CN3端为外接的功率模块以及三相交流电源输入，FL 、FC 、FH 为电源50Hz/60Hz 频率选择，端子R1、R2、R3及M 端外接电位器（10K Ω，功率2W ）参照控制方式接线图可自由组成下述几种控制方式：①直接方式：R2～R3短路，输出电压直接随输入的4～20mA 信号变化。
②直接加限幅方式：输出除随输入信号改变的同时，还可通过R1、R2、M 端外接的10K 电位器限制最大的电压输出。
例如：由外部电位器缓慢调整到全输出，作为硅碳棒、白金加热器或变压器控制时的缓启动，避免过大的冲击电流或减小加热器设计功率过大等问题。
③限幅加手动方式：可在R1、R2、M 端和R1、R2、R3端接入两个10K 电位器，并且R2端串入切换开关，实现自动带限幅和手动调节输出的切换。
此外限幅可取消，成为自动手动切换。
输出选配北京希曼顿MFX 系列单相晶闸管与二极管反并联半控桥模块，触发电流50mA ，一般选小于200 mA 为宜。
PAC35C 是三相周波过零调功板，其接线与PAC35P 相同。
PAC35P 、PAC35C 可与希曼顿MFX 系列单相晶闸管与二极管反并联半控桥模块组装成一体化三相电力调整器，详细资料请与北京希曼顿自动化研究所联系索取。
●名牌的岛电调压主板●电路简单,可靠性高●引进的晶闸管模块技术●整机工艺性能优良●价格优于进口整机一．选型表。
