外夹式超声波流量计的安装和注意事项

外夹式超声波流量计的安装和注意事项

外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种非接触式测量流体流速的设备,广泛应用于工业生产、市政环保、水利等领域。

其安装和使用注意事项直接关系到流量计的准确性和稳定性,因此在安装和使用过程中需要格外注意。

下面将详细介绍外夹式超声波流量计的安装和注意事项。

一、外夹式超声波流量计安装1. 测量管道的准备在安装外夹式超声波流量计之前,需要对测量管道进行准备工作。

首先要确保管道内部干净、平整,并没有其他杂物和障碍物。

需要对管道进行测量,确定管道的直径和壁厚,以便选择合适尺寸的流量计。

2. 安装夹具将外夹式超声波流量计的夹具固定在测量管道上,需要确保夹具与管道的贴合度和安装稳固度。

在安装过程中应该使用合适的工具,避免损坏夹具和管道。

3. 连接传感器安装好夹具后,需要将超声波传感器连接到夹具上,并确保传感器与管道表面保持一定的距离。

传感器的安装位置需要精确测量,确保能够获得准确的流速数据。

4. 安装控制系统外夹式超声波流量计通常需要连接到控制系统中进行数据采集和分析。

在安装控制系统时,需要务必按照厂家提供的操作手册进行操作,确保接线正确、电源稳定。

5. 调试和检测在安装完成后,需要对外夹式超声波流量计进行调试和检测。

首先要对传感器进行校准,确保其准确性和稳定性。

需要对控制系统进行测试,确保数据采集和分析的准确性。

1. 防止外界干扰外夹式超声波流量计是一种非接触式测量设备,对外界干扰特别敏感。

安装和使用过程中需要确保测量环境清洁、稳定,避免其他设备的电磁干扰和振动干扰。

2. 定期维护外夹式超声波流量计在长时间运行后,会受到污垢、腐蚀等因素的影响。

因此需要定期对流量计进行维护和清洁,确保传感器和控制系统的正常运行。

3. 安全操作外夹式超声波流量计的安装和使用需要严格按照操作手册进行操作,确保安装过程中不会损坏设备,使用过程中不会出现意外。

同时要避免将设备放置在高温、潮湿、有腐蚀性气体的环境中。

4. 注意数据准确性外夹式超声波流量计的准确性直接关系到流量的计量和控制,因此需要在安装和使用过程中特别注意数据的准确性。

超声波流量计使用指南

超声波流量计使用指南

超声波流量计使用指南超声波流量计是一种广泛应用于工业、商业和家庭环境中的流量测量设备。

它利用超声波技术测量流体在管道中的流速和流量。

本文将介绍超声波流量计的基本原理、安装步骤和使用注意事项,帮助读者正确、高效地使用超声波流量计。

一、超声波流量计的基本原理超声波流量计工作基于多普勒效应和声速差测量原理。

当超声波信号通过流体时,会受到流体流速和流体的声速差的影响。

通过测量超声波信号的频率差异,可以计算出流速和流量。

二、超声波流量计的安装步骤1. 确定安装位置:选择一个管道平直、无气泡和杂质的部位作为安装位置。

避免有漩涡或涡流的位置,以免干扰测量结果。

2. 准备安装工具:确保准备好合适的工具和材料,如螺丝刀、扳手、密封胶等。

3. 清洁管道表面:使用清洁剂和布料清洁管道表面,确保与超声波流量计传感器接触的部分干净无污垢。

4. 安装超声波流量计传感器:将传感器固定在管道上,根据传感器类型选择合适的安装方式(如夹紧式或焊接式)。

5. 连接电缆和电源:根据超声波流量计的规格和要求,连接传感器的电缆和电源。

6. 密封和固定:使用密封胶或安装夹固定超声波流量计传感器,确保传感器与管道之间的连接牢固且密封良好。

7. 完成安装:检查安装是否完整,并确保传感器与管道之间没有间隙或松动。

三、超声波流量计的使用注意事项1. 管道尺寸和材质:在使用超声波流量计之前,确保了解管道的尺寸和材质,以便选择合适的传感器和测量参数。

2. 流体类型和温度:超声波流量计可应用于各种液体和气体,但不同类型的流体可能需要不同配置的传感器。

同时,也要考虑流体的温度对测量结果的影响。

3. 定期校准:定期校准超声波流量计,以确保测量结果的准确性和稳定性。

校准频率根据具体使用情况和要求而定。

4. 杂质和气泡:超声波流量计对杂质和气泡敏感,可能影响测量结果。

确保管道系统清洁,并采取相应措施去除杂质和气泡。

5. 避免振动干扰:超声波流量计的准确性容易受到振动的影响。

超声波流量计量安装方法

超声波流量计量安装方法

超声波流量计量安装方法
超声波流量计的安装方法一般分为以下几个步骤:
1.选择合适的安装位置:超声波流量计应安装在流体管道的直
线段上,并且要避免有气泡或颗粒物的位置。

另外,安装位置应尽量远离管道弯头、泵或阀门等设备,以确保流量计测量的准确性。

2.准备安装部件:根据实际情况,选择合适的安装部件,如法兰、支架等。

确保这些部件的质量可靠,能够承受流体的压力和温度。

3.安装超声波流量计:将超声波流量计与法兰连接,并用螺栓
将其固定在管道上。

安装时要注意流量计上的箭头指向流动方向。

4.连接电缆和电源:将超声波流量计的电缆与控制系统或显示
仪表相连。

另外,还需连接电源,确保超声波流量计正常工作。

5.校准和测试:安装完成后,需要进行校准和测试工作,以确
保超声波流量计的准确性和稳定性。

校准一般在运行前进行,根据实际情况选择合适的校准方法。

6.监测和维护:安装完成后,定期监测超声波流量计的工作状态,并及时进行维护和清洁,以保证其正常运行和长久使用。

需要注意的是,每个具体的超声波流量计在安装过程中可能存
在细微差异,因此应根据产品的安装说明书进行具体操作,或者请专业人士来进行安装。

超声波流量计安装步骤说明书

超声波流量计安装步骤说明书

超声波流量计安装步骤说明书篇一:超声波流量计安装步骤1. 引言超声波流量计是一种广泛应用于工业生产流程中的仪器,通过测量超声波在流体中传播的时间差来计算流量。

准确的安装是确保超声波流量计能够正常运行和提供准确测量结果的重要前提。

本文将详细介绍超声波流量计的安装步骤,以便用户能够正确进行安装。

2. 安装位置确定超声波流量计的安装位置对测量结果的准确性具有重要影响。

在选择安装位置时,需要考虑以下几个因素:(1) 监测点应位于液体流动状态稳定的位置,避免倒流和紊流的影响;(2) 需要足够的直管段进行流体的稳定;(3) 预留足够的空间用于传感器的安装和拆卸。

3. 安装步骤(1) 流量计安装前,请务必确认已关闭流体供应管道的阀门,并排空管道内余气。

(2) 将传感器安装在合适的位置,确保与管道的接触面完全贴合,并使用螺丝固定。

(3) 清洁安装处的管道表面,并涂抹一层良好导热的耦合剂。

(4) 将超声波流量计传感器固定在管道上,确保良好的接触,并紧固螺丝。

(5) 根据生产流程需求连接超声波流量计主机和传感器之间的电缆,并确保电缆连接牢固可靠。

(6) 在电缆连接完成后,根据所选型号的超声波流量计进行相关设置,包括流量单位、显示方式等。

(7) 检查安装是否正确,确认所有连接牢固,并开启管道供液。

(8) 打开超声波流量计主机电源并进行校准,确保测量结果准确。

4. 注意事项(1) 安装传感器时,避免受到物体的振动或冲击,以免影响测量精度。

(2) 定期检查电缆连接是否松动,如发现松动应及时紧固。

(3) 定期清洁传感器表面,确保有良好的耦合,并防止灰尘和杂物的积累。

(4) 避免暴露于过高或过低的温度环境中,以免影响超声波流量计的性能。

(5) 如遇密封不良导致泄漏现象,应及时停机检修,确保设备安全。

5. 总结正确安装超声波流量计是保证流量测量准确性的关键步骤。

本文介绍了超声波流量计的安装位置确定、安装步骤及注意事项,希望对用户在超声波流量计安装过程中提供帮助。

超声波流量计如何安装

超声波流量计如何安装

超声波流量计如何安装超声波流量计被广泛应用于各种工业领域中的流量监测和测量中。

正确的安装是确保超声波流量计有效工作的关键。

本文将介绍超声波流量计的安装步骤。

步骤一:初步测量在安装超声波流量计之前,首先需要进行管道的初步测量,并确保管道通过计量要求。

如果无法满足计量要求,必须进行相应的处理才能安装流量计。

步骤二:准备工作在进行安装前,需要进行下列准备工作:•将超声波流量计取出来,并检查设备的完整性;•将安装手册熟悉并阅读,了解安装需求和注意事项;•确保工作区域安全,无障碍;•确保所需材料和工具准备充分。

步骤三:选择安装点和安装方式根据实际测量需求,选择适当的安装点和安装方式。

超声波流量计可以安装在管道外部或管道内部。

如在管道外安装,应该安装在管道的流水线上游,以确保管道中的流体在经过超声波流量计之前已经稳定下来。

如选择在管道内安装,则必须要先切断管道,然后进行安装。

步骤四:安装传感器按照超声波流量计的安装手册,安装超声波传感器。

传感器放置的位置应该选择管道直线段上的位置,避免任何非直线部分或弯曲部分,以确保稳定性和精度。

步骤五:安装转换器和支架将超声波流量计的转换器固定到支架上,并根据实际要求将支架安装在管道上。

安装转换器时,确保流量计传感器正确地与管道相接触。

步骤六:安装电缆和电源根据超声波流量计的安装手册,安装电缆和电源。

将电缆连接到转换器上,并确保电源适配器的电压和电源符合超声波流量计要求。

步骤七:校验并启动当所有的组件安装完成后,要进行校验和启动。

在启动过程中,要检查是否存在任何异常问题,如果有,则需要进行处理。

总的来说,正确的安装是确保超声波流量计有效工作的关键。

本文介绍的步骤可以帮助用户正确地安装和启动超声波流量计,以达到最佳工作状态和流量测量结果。

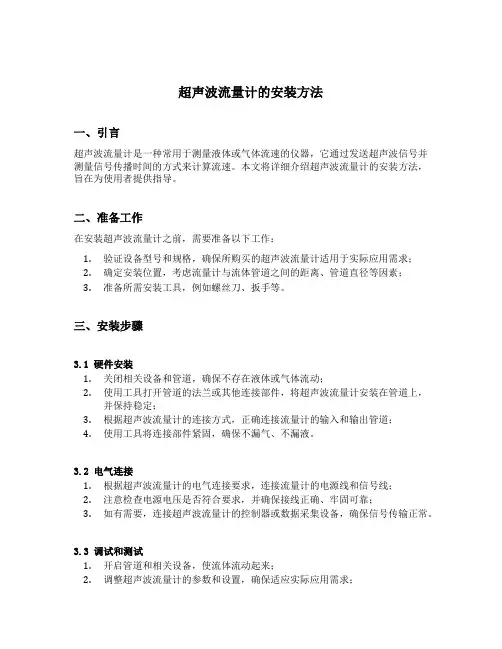

超声波流量计的安装方法

超声波流量计的安装方法

超声波流量计的安装方法一、引言超声波流量计是一种常用于测量液体或气体流速的仪器,它通过发送超声波信号并测量信号传播时间的方式来计算流速。

本文将详细介绍超声波流量计的安装方法,旨在为使用者提供指导。

二、准备工作在安装超声波流量计之前,需要准备以下工作:1.验证设备型号和规格,确保所购买的超声波流量计适用于实际应用需求;2.确定安装位置,考虑流量计与流体管道之间的距离、管道直径等因素;3.准备所需安装工具,例如螺丝刀、扳手等。

三、安装步骤3.1 硬件安装1.关闭相关设备和管道,确保不存在液体或气体流动;2.使用工具打开管道的法兰或其他连接部件,将超声波流量计安装在管道上,并保持稳定;3.根据超声波流量计的连接方式,正确连接流量计的输入和输出管道;4.使用工具将连接部件紧固,确保不漏气、不漏液。

3.2 电气连接1.根据超声波流量计的电气连接要求,连接流量计的电源线和信号线;2.注意检查电源电压是否符合要求,并确保接线正确、牢固可靠;3.如有需要,连接超声波流量计的控制器或数据采集设备,确保信号传输正常。

3.3 调试和测试1.开启管道和相关设备,使流体流动起来;2.调整超声波流量计的参数和设置,确保适应实际应用需求;3.使用合适的方法和工具进行流速校准,确保测量结果准确可靠;4.进行一段时间的运行测试,观察流量计的性能和稳定性。

四、注意事项1.在安装过程中,严禁对超声波流量计进行剧烈撞击或其他可能损坏设备的操作;2.必须确保泄漏检测,并修复任何存在的泄漏问题;3.定期检查并清洁超声波流量计,以保证其正常工作;4.注意选择适当的工作温度范围和压力范围,以免损坏设备;5.如果遇到异常情况或故障,及时联系设备供应商或专业技术人员进行处理。

五、总结本文详细介绍了超声波流量计的安装方法,从准备工作到具体步骤进行了全面地探讨。

通过正确安装和调试,超声波流量计可以准确测量流体的流速,为工业生产和科研实验提供有价值的参考数据。

外夹式超声波流量计安装方法

外夹式超声波流量计安装方法

外夹式超声波流量计安装方法外夹式超声波流量计是一种常见的流量计,因为其具有不接触测量的特性,被广泛应用于石油、化工、水处理、热力等行业。

本文将介绍外夹式超声波流量计的安装方法。

安装前准备在安装外夹式超声波流量计之前,需要做以下准备工作:1.确认超声波流量计的型号和规格是否符合要求;2.确认被测介质的流量范围和流量方向;3.准备必要的安装工具,如扳手、螺丝刀、铁丝等;4.确认安装位置,并进行测量和标记。

安装步骤1.清洗安装位置:在安装位置前,请先将管道进行清洗,避免杂物或污物影响测量精度;2.进行安装定位:使用钢笔或铅笔将外夹式超声波流量计需要安装的位置进行标记;3.准备安装夹具:根据被测管道的材质,选择合适的垫片和夹具;4.展开夹具:松开夹具中的螺丝,并将其展开,将其对准标记位置;5.安装夹具:用扳手拧紧夹具螺丝,让夹具夹紧被测管道;6.安装传感器:根据用户手册,安装超声波流量计传感器,确保其与管道轴线垂直;7.连接电缆:连接传感器和显示控制器的电缆,注重颜色和序列;8.完成安装:最后紧缩夹具螺丝,确认测量点位置和管道匹配。

安装注意事项在安装过程中,需要注意以下事项:1.安装位置必须平整,且离泵或阀门距离远于5倍管道直径;2.避免安装在水流嘶嘶声、干燥和潮湿环境中;3.传感器不得接触到或与管壁距离小于0.5毫米;4.传感器的连接电线不能穿越管道;5.在现场安装前,最好先进行预热或冷却,确保被测介质温度稳定。

结论安装外夹式超声波流量计需要谨慎,必须遵循用户手册中的安装步骤和注意事项,以确保测量结果准确。

同时,还需进行周期性维护,及时清洗污垢,以保证长期稳定的使用效果。

超声波流量计安装标准

超声波流量计安装标准

超声波流量计安装标准
超声波流量计是一种用于测量液体流动速度的设备,它通过超声波的传播来实
现流量的测量。

在安装超声波流量计时,需要严格按照安装标准进行操作,以确保其准确、稳定地工作。

下面将详细介绍超声波流量计的安装标准。

首先,选择安装位置。

超声波流量计的安装位置应在管道上游的直管段内,且
要求管道直径不小于10倍的长度。

同时,安装位置应远离泵、阀门、弯头等设备,以避免流体的紊乱和涡流的影响。

其次,进行管道准备。

在安装超声波流量计之前,需要确保管道内部清洁,无
杂质和积垢。

同时,要求管道内壁光滑,无凹凸不平的情况,以保证超声波信号的传播和接收。

然后,进行传感器的安装。

传感器的安装位置应在管道的上部,以避免气泡和
气体的干扰。

在安装传感器时,需要确保其与管道的密封性,以防止泄漏和压力损失。

接着,进行电缆的连接。

在连接超声波流量计的电缆时,应根据设备要求正确
接线,确保连接牢固可靠。

同时,要注意电缆的防护,避免受到外界环境的影响。

最后,进行设备的调试和校准。

安装完成后,需要进行设备的调试和校准工作,以确保其测量结果的准确性和稳定性。

在调试和校准过程中,要根据设备说明书进行操作,严格按照要求进行。

总之,超声波流量计的安装标准对于设备的正常运行和测量精度有着重要的影响。

只有严格按照标准进行操作,才能保证设备的安全可靠、稳定准确地工作。

希望每位使用者都能认真遵守安装标准,确保超声波流量计的正常使用和准确测量。

超声波流量计安装方法

超声波流量计安装方法

超声波流量计安装方法超声波流量计是一种通过发送和接收超声波信号来测量流体流量的设备。

它具有无污染、无压力损失、精度高等优点,在工业领域广泛应用。

下面将详细介绍超声波流量计的安装方法。

1. 安装前准备在开始安装前,首先要确保所选择的安装位置适合超声波流量计的使用。

安装位置应满足以下要求:- 安装位置应保持平整和干燥,避免影响测量精度。

- 确保超声波流量计能够完整地安装在管道上,并且能够轻松连接管道。

- 要避免管道上有其他设备或障碍物,以确保超声波信号的传输和接收不受干扰。

2. 安装管道准备在安装超声波流量计之前,需要对管道进行一些准备工作,以确保超声波流量计能够正确安装在管道上。

具体步骤如下:- 清洁管道表面,确保没有杂物、污垢等影响超声波信号传输的物质。

- 在管道上切割一个合适的孔洞,确保超声波流量计的传感器能够完整地插入其中。

- 准备好连接超声波流量计的接口,确保连接紧固可靠。

3. 安装超声波流量计接下来,将准备好的超声波流量计安装在管道上。

具体步骤如下:- 将超声波流量计的传感器插入管道的孔洞中,并确保密封紧固。

- 使用合适的螺丝将超声波流量计固定在管道上,确保安装稳固可靠。

- 如果超声波流量计使用可调节支架安装,需要调整支架的位置,以保证传感器与管道中心线垂直,并且使超声波信号传输和接收不受干扰。

4. 连接管道和超声波流量计安装完成后,需要将管道与超声波流量计连接起来,以确保信号传输正常。

具体步骤如下:- 使用合适的管道接头将管道与超声波流量计连接起来。

- 确保接头紧固可靠,避免泄漏和松动。

5. 调试和测试安装完成后,需要对超声波流量计进行调试和测试,以确保其正常工作。

具体步骤如下:- 打开超声波流量计的电源,并进行各项参数的设置和调整。

- 使用标准流量介质进行流量测试,比较超声波流量计的测量结果和实际流量值,以验证其准确性和稳定性。

- 调整超声波流量计的位置和参数,直到达到理想的测量效果。

外夹式超声波流量计的安装

外夹式超声波流量计的安装

外夹式超声波流量计的安装外夹式超声波流量计是一种非接触式测量流量的仪表,广泛应用于工业生产和公共设施中。

本文将介绍外夹式超声波流量计的安装步骤和注意事项。

设备准备在进行安装之前,需要准备好以下设备:•外夹式超声波流量计•管道法兰•管道密封垫片•砂纸和清洁剂•螺丝刀和扳手•计量板和尺子安装步骤步骤一:选取测量位置首先需要选取测量位置,并将管道类别确定,以便确定流量计的型号和口径。

另外,在安装之前需要对管道进行清洁和拍打,以确保管道的干净和平整。

步骤二:安装法兰将法兰放在管道上,根据管道口径、压力和温度确定法兰的型号和材料。

在安装法兰时需要注意以下事项:•确保法兰和管道的表面干净无油脂•砂纸打磨法兰和管道的表面,使其平整•安装法兰时要紧固螺栓,保证紧固力均匀步骤三:安装流量计将流量计的两个夹具安装在管道两侧的法兰上,调整它们的位置,使它们彼此相对并且垂直于管道。

接着,将流量计的传感器安装到夹具上,并使用螺丝刀和扳手将夹具紧固。

步骤四:接线接线是安装流量计的最后一步。

在接线之前需要对接线点的电气装置进行验收,以确保安全。

另外,在接线时需要注意以下事项:•确保电缆接头干净无污染•严格按照接线图连接电缆和流量计•在进行任何接线之前,应该排除电气设备的电源注意事项•在进行安装和操作时,要注意安全,并且保持设备周围的环境良好•在使用过程中,应定期检查并清洁流量计的传感器和控制器•在安装过程中应严格按照说明书和管道的使用要求进行操作•在使用外夹式超声波流量计进行测量时,应考虑管道材料和流体性质对测量误差造成的影响结论安装外夹式超声波流量计需要遵守严格的规范和标准,只有这样才能确保流量计的准确性和可靠性。

在安装和使用过程中,我们需要注意安全事项,并严格按照相关要求进行操作。

外夹式超声波流量计的安装方法:V法、Z法、N法、W法

外夹式超声波流量计的安装方法:V法、Z法、N法、W法

关键词:外夹式超声波流量计
标题:外夹式超声波流量计的安装方法|V法、Z法、N法、W法
外夹式超声波流量计的安装方法有四种。

分别是V法、Z法、N法和W法。

V法安装
V法是比较标准的安装方法,使用方便,测量准确,安装时两传感器水平对齐,其中心线与管道轴线水平即可,可测管径范围为DN15mm-DN400mm。

Z法安装
当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚等原因,造成V法安装信号弱,机器不能正常工作时,就需要选用Z法安装。

Z法的特点是超声波在管道中直接传输,没有反射(称为单声程),信号衰耗小。

Z法可测管径范围为100mm至6000mm。

N法安装
N法的特点是通过延长超声波传输距离来提高测量精度。

使用N法安装时,超
声波束在管道中反射两次穿过流体三次(称为三声程),适于测量小管径管道。

W法安装
W法同N法一样,也是通过延长超声波传输距离的办法来提高小管径测量精度。

W法适于测量50mm以下的小管。

使用W法安装时,超声波束在管内反射三次,穿过流体四次(称为四声程)。

一般情况下,安装管径在DN15-200mm范围内可优先选用V法,在V法测不到信号或信号质量差时可选用Z法,管径在DN200mm以上或测量铸铁管时应优先选用Z法。

N法和W法是较少使用的方法,适合DN50mm以下的细管道安装。

更多选型问题可咨询青岛和晟测控。

超声波流量计的安装方法

超声波流量计的安装方法

超声波流量计的安装方法一、超声波流量计简介超声波流量计是一种通过超声波技术实现流量测量的仪器,其工作原理是利用超声波在介质中传播的速度与流速之间的关系,通过测量超声波传播时间来计算出流速和流量。

该仪器具有精度高、可靠性强、无压力损失等优点,广泛应用于各种工业领域中。

二、安装前准备工作1.确认测量点:在安装前需要确认好需要测量的点位,根据实际情况选择合适的位置进行安装。

2.检查设备:检查设备是否完好无损,同时检查相关配件是否齐全。

3.清洁管道:在安装前需要对管道进行清洗,以保证其内部干净无杂质。

4.确定安装方式:根据现场情况和需求确定合适的安装方式,可以选择侧装、直插式或者法兰式等不同方式。

三、安装步骤1.选择合适的位置:根据实际情况选择合适的位置进行安装,并且要保证该位置能够方便地进行维护和检修。

2.固定支架:将支架固定在安装位置上,保证其稳定牢固。

3.安装传感器:根据选择的安装方式,将传感器插入管道中或者通过法兰固定在管道上。

4.连接电缆:将传感器与控制仪器之间的电缆连接好,注意电缆要防水防潮。

5.校准仪器:在安装完成后需要进行仪器的校准,以保证其准确性和稳定性。

四、注意事项1.避免受外界影响:在选择安装位置时需要避免受到外界干扰,如强磁场、高温、强振动等。

2.保持清洁:为了保证测量精度和稳定性,需要经常对管道进行清洗,并且要避免在管道内部存在杂质和污垢。

3.维护保养:对于超声波流量计需要进行定期的维护和保养,如更换电池、清洁传感器等操作。

4.正确使用:使用过程中要按照说明书进行操作,并且要注意防止超声波流量计受到物理损坏。

五、总结超声波流量计作为一种高精度、可靠性强的测量仪器,被广泛应用于各种工业领域中。

在安装过程中需要注意选择合适的位置和安装方式,并且要进行仪器的校准和维护保养。

只有这样才能保证超声波流量计的正常使用和测量精度。

简单几步教您轻松掌握超声波流量计的安装步骤

简单几步教您轻松掌握超声波流量计的安装步骤

简单几步教您轻松掌握超声波流量计的安装步骤
超声波在流动的流体中传播时就载上流体流速的信息。

因此通过接收到的超声波就可以检测出流体的流速,从而换算成流量。

超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种非接触式仪表,适于测量不易接触和观察的流体以及大管径流量。

使用超声波流量计比不用在流体中安装测量元件故不会改变流体的流动状态,不产生附加阻力,仪表的安装及检修均可不影响生产管线运行,因而是一种理想的节能型流量计。

那么超声波流量计安装都分为哪些步骤呢?
安装超声波流量计可按照以下步骤操作:
1、观察安装现场管道是否满足直管段D后5D以及离泵30D的距离。

(D为管道内直径)
2、确认管道内流体介质以及是否满管。

3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
4、确认管道使用年限,在使用10左右的管道,即使是碳钢材质,最好也采用插入式安装。

5、前四步骤完成后可确认使用何种传感器安装
6、开始向表体输入参数以确定安装距离。

7、非常重要:精确测量出安装距离。

(1)外夹式可选安装传感器大概距离,然后不断调试活动传感器以达到信号和传输比匹配
(2)插入使用专用工具测量管道上安装点距离,这个距离很重要,它直接影响表的实际测量精度,所以最好进行多次测量以求较高精度。

8、安装传感器——调试信号——做防水——归整好——清理现场线头等废弃物——安装结束——验收签字。

超声波流量计的正确安装方式

超声波流量计的正确安装方式

超声波流量计的正确安装方式
超声波流量计也是比较常见的流量计,它的安装在所有流量计的安装中是最简单便捷的,只要选择一个合适的测量点,把测量点处的管道参数输入到流量计中,然后把探头固定在管道上即可。

安装要点
1、选择充满流体的材质均匀质密、易于超声波传输的管段,如垂直管段或水平管段。

2、安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段,安装点应充分远离阀门、泵、高压电和变频器等干扰源。

3、避免安装在管道系统的最高点或带有自由出口的竖直管道上。

4、对于开口或半满管的管道,流量计应安装在U型管段处。

超声波流量计-安装图解

超声波流量计-安装图解

超声波流量计-安装图解仪表的安装超声波流量计变送器的安装:可以选择墙装或者柱状,如下图所示传感器的安装(1)首先固定绑带1和绑带2如下入所示;如仪表安装在水平管道上,应将传感器安装与管道侧面,而不要装在管道的最高点,避免管道上方存在气泡影响将来的仪表测量(2)将俩个绑带的位置调整位C-33 位置(卡尺上分别标注字母C和数字33的俩个位置,这个位置可以先将变送器上电后输出相关参数得到,具体步骤可以参见下面的调试部分;这个位置是根据以下数据得出:管道材质:碳钢,管径:219mm,壁厚:6mm;管道无内衬,介质:水,温度:25℃)(3)固定传感器安装支架(注意安装支架的朝向:对向;传感器所接触的管道表面需要打磨掉防腐漆,露出管道金属层)(4)将传感器探头抹上耦合剂(随设备带的类似于牙膏似的的物品位耦合剂)(5)将传感器插入安装支架,根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装(1)如上图所示,传感器探头安装好后,将线缆的一端插入传感器,拧紧即可(2)变送器端的接头如下图所示:两个传感器出来的线缆通过仪表专配的格兰头6-2(包含c、d、f、g、h部分)如示意图安装6-1部分位线缆的另外一段插头,插入变送器的专用接口即可,如下图所示:流向上游过来的传感器线缆插入:UP的那个端子,流向下游过来的传感器线缆插入:DOWN的那个端子,电源线、信号线的接线如下图1、2接电源线26(+)、27(-)接信号线(4-20mA信号线)经过以上步骤,流量计的安装完成调试仪表的按键解释:E键位确认键,+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示:首先设置传感器(一般在仪表安装前,传感器探头安装前,变送器先上电,设置相关参数后可以得到安装距离,再进行仪表的安装)(1)按E键进入功能菜单,按+号或者-号找到下面菜单:(2)按E确认,进入,即可见到下面菜单:第二行默认为”NO”,按+号或者-号修改为”YES”(这是需要输入密码:0091),按E确认(3)上图,按E确认后进入,选择语言,默认为ENGLISH,无中文,按E进入下一个菜单(4)下图菜单,按E确认,进入下一步菜单(5)按E确认,进入下一个菜单(6)见到如下菜单:按+号或者-号修改为如图所示(2行程安装方式),修改好后按E进入下一步(7)见到如下菜单,按+号或者-号修改菜单如下图:CARBON STEEL(碳钢材质管道),修改好后按E确认进入下一步(8)见到如下菜单,按+号或者-号修改管径:219mm;修改好后按E进入下一步(9)见到如下菜单,按+号或者-号修改管道壁厚:6mm;修改好后按E进入下一步(10)见到如下菜单,按+号或者-号修改测量介质:WATER,修改好后按E进入下一步(11)后面的温度即可按默认20摄氏度即可(如介质为室温),按E进入下一步(12)见到如下菜单,会显示经过计算的安装位置:如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后,设置一下量程即可在测量界面,按E进入菜单,按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”,将该值修改为20mA对应值即可。

外夹式超声波流量计的安装和注意事项

外夹式超声波流量计的安装和注意事项

外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种用于测量液体流量的仪器,具有安装简便、测量准确、无需切割管道和卸下管道等优点。

下面将介绍该流量计的安装方法和注意事项。

安装方法:1. 准备工作:选择合适的安装位置,保证流体流过流量计时的稳定性和流速一致性;清理管道内的杂质,确保管道内部光滑清洁;确认流量计的型号和规格与流量计要求的管道尺寸匹配。

2. 安装夹具:将夹具插入流量计的安装孔中,并使用螺丝固定夹具,确保夹具与流量计牢固连接。

3. 安装传感器:将超声波传感器套入夹具中,用螺丝固定传感器,确保传感器与夹具紧密结合。

4. 连接导线:根据流量计的说明书,正确接入传感器和控制仪表之间的导线,确保传感器和仪表之间的通信正常。

5. 填充芯片:根据流量计的使用要求,将芯片填充到传感器中,确保传感器的运行稳定。

6. 密封管道:使用适当的密封胶封闭传感器和管道之间的间隙,确保传感器与管道紧密连接。

7. 启动流量计:按照流量计的说明书,正确启动流量计,调试流量计的参数设置,确保流量计的测量准确。

注意事项:1. 安装位置选择:流量计的安装位置应避免有气泡、漩涡、脉动和侧向流等干扰,以确保测量结果的准确性。

2. 管道准备:在安装流量计之前,应清理管道内的杂质,并确保管道内部光滑清洁,以保证信号传输的良好。

3. 安装角度:安装超声波传感器时应确保传感器与管道轴线水平,避免产生角度偏差,以提高测量精度。

4. 密封胶的使用:在使用密封胶进行密封时,应选择适当的密封胶和合适的施工工艺,以确保传感器与管道之间的紧密连接。

5. 电磁干扰:安装过程中应注意避免与电源线、电机等设备的电磁干扰,以免影响流量计的测量精度。

6. 温度影响:超声波流量计的测量精度受温度影响较大,因此在安装过程中应注意管道和传感器的温度状况,并进行相应的修正。

7. 定期检查:安装后应进行定期检查,确保流量计的正常运行和测量准确性,及时处理异常情况。

外夹式超声波流量计的安装和注意事项

外夹式超声波流量计的安装和注意事项

外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种广泛应用于工业领域的流量测量仪器,它利用超声波技术进行流量测量。

安装和使用外夹式超声波流量计需要注意一些事项,下面将详细介绍。

一、安装位置的选择1. 测量管道应具备一定的直线段,通常要求在流量计入口处距离弯头、阀门等干扰物至少要求10倍DN的长直管段。

2. 测量段的前后必须无法进气现象及气泡。

3. 测量管道的内壁应光滑,无结垢或磨损情况。

二、安装方法1. 在选定位置安装双耳夹夹紧螺杆,保证固定牢靠。

2. 安装时,应该注意尽可能减少流量计与其它管道部件(如阀门、泵等)之间的连接,避免对流量计的振动与噪声干扰。

3. 流量计底部需要与管道内底端平面好,以保证超声波传感器测量的准确性。

三、电缆布线1. 避免与强电介质同时走线或靠近。

2. 布线应抗干扰措施,减少外界干扰信号。

3. 使用屏蔽电缆布线,屏蔽层应与流速仪地线连接。

四、注意事项1. 流量计不能与高温或腐蚀性物品接触,以免损坏设备。

2. 定期清洗测量管道以防止结垢影响测量精度。

3. 不要随意拆卸超声波流量计,以免影响正常工作。

4. 定期检查超声波传感器是否出现松动或损坏的情况,及时进行维修或更换。

5. 在野外使用的情况下,要注意防潮、防雷击和防污染等外部环境情况。

6. 如果安装位置变动,需要重新校验和调试流量计,确保测量的准确性。

安装和使用外夹式超声波流量计需要注意以上事项,以确保设备能够正常运行并提供准确的流量测量数据。

在安装过程中,要遵守相关的操作规程,并严格按照设备使用手册中的指导进行操作。

超声波流量计如何安装 流量计如何操作

超声波流量计如何安装 流量计如何操作

超声波流量计如何安装流量计如何操作超声波流量计显示仪表假如安装在室内应选择在避开变频掌控柜等干扰源,电源较干净的220V由于传感器的安装位置,被测管路的状态对测量精度有很大影响,因此请选择充分下列条件的场所。

1、管道圆度好,内表面光滑,管壁均匀。

2、上游侧5D,下游侧3D以上的直管段,注“D为管道内径”。

3、被测管路必需充分液体。

4、必需有充分的空间易于超声波流量计传感器的安装与操作。

5、在水平的被测管路,传感器不应装在管道的顶部和底部,并避开管道凹凸不平及有焊缝处。

超声波流量计传感器的安装1、在已定的安装位置四周比传感器约大一倍的面积上,将管壁上的油漆、铁锈、污垢等清除干净,擦净露出金属应无凹凸不平。

2、依据说明书图一、二将紧固件安装在管道上,用不锈钢带将其固定在管道上,不应松动。

3、铺设好电缆由电缆接入孔接到接线盒中的接线端子上。

4、每个超声波流量计传感器换能器正面,涂上一厚层耦合剂(黄油)后,将传感器换能器面与管壁接触,放置在紧固组件中,并用压紧盖板将传感器压紧,耦合剂应从传感器四周的缝隙中挤出,形成一道密封条。

紧固螺铨钮紧,注意四个螺铨用力要均匀,不要使传感器偏移。

Alicat流量计与流量掌控器是基于层流压差式原理进行测量的,内置温度、绝压、差压传感器和多种气体的粘度数据,切换到对应的气体模式后,可测量不同气体的温度、压力、(工况)体积流量、(标况)质量流量和累计流量等多种参数。

Alicat流量计的传感器典型响应时间可快至10ms,测量范围0.5%—100%F.S,部分型号测量下限可低至0.01%F.S。

精度一般为(0.8%Rdg+0.2%F.S.),部分型号可达到(0.5%Rdg或0.1%F.S.)。

假如流量计或掌控器很长时间未校准,你可能会挂念它的精度的问题。

我们建议将流量计或掌控器寄回给Alicat售后服务中心进行年度校准,以保持较高的精度。

当然你也可以选择其他方法检验它的精度是否超差。

超声波流量计的正确安装

超声波流量计的正确安装

工作行为规范系列超声波流量计的正确安装(标准、完整、实用、可修改)编号:FS-QG-79172超声波流量计的正确安装Correct installation of ultrasonic flowmeter说明:为规范化、制度化和统一化作业行为,使人员管理工作有章可循,提高工作效率和责任感、归属感,特此编写。

超声波流量计是当今世界上具竞争力的流量测量手段,其测量线精度高于1.0%。

由于工业现场特别是管路周围环境的多样性,因此,怎样根据特定的环境安装调试超声波流量计,就成了超声波流量计测量领域的一个重要课题,江苏爱克特仪表有限公司工程师就用户就超声波流量计的安装细节进行详细介绍,从而使用户在使用超声波流量计时,能很好的保证超声波流量计的精度、可靠性和稳定性,大大降低日后的维护工作甚至免维护。

一、详细了解现场情况超声波流量计在安装之前应了解现场情况,包括:1、安装传感器处距主机距离为多少;2、管道材质、管壁厚度及管径;3、管道已使用的年限;4、流体类型、是否含有杂质、气泡以及是否满管;5、流体温度;6、安装现场是否有干扰源(如变频、强磁场等);7、主机安放处四季温度;8、使用的电源电压是否稳定;9、是否需要远传信号及种类;根据以上提供的现场条件,生产厂家可针对现场情况进行配置,必要情况下也可特制机型。

二、选择安装位置选择超声波流量计安装管段对测试精度影响很大,所选管段应避开干扰和涡流这两种对测量精度影响较大的情况,一般选择管段应满足下列条件:1、避免在水泵、大功率电台、变频,即有强磁场和震动干扰处安装机器;2、选择管材应均匀致密,易于超声波传输的管段;3、要有足够长的直管段,安装点上游直管段必须要大于10D(注:D=直径),下游要大于5D;4、安装点上游距水泵应有30D距离;5、流体应充满管道;6、超声波流量计周围要有足够的空间便于现场人员操作,地下管道需做测试井。

三、确定探头安装方式超声波流量计一般有两种探头安装方式,即Z法和V法。

超声波流量计-安装图解

超声波流量计-安装图解

仪表的安装超声波流量计变送器的安装:可以选择墙装或者柱状,如下图所示传感器的安装(1)首先固定绑带1和绑带2如下入所示;如仪表安装在水平管道上,应将传感器安装与管道侧面,而不要装在管道的最高点,避免管道上方存在气泡影响将来的仪表测量(2)将俩个绑带的位置调整位C-33 位置(卡尺上分别标注字母C和数字33的俩个位置,这个位置可以先将变送器上电后输出相关参数得到,具体步骤可以参见下面的调试部分;这个位置是根据以下数据得出:管道材质:碳钢,管径:219mm,壁厚:6mm;管道无内衬,介质:水,温度:25℃)(3)固定传感器安装支架(注意安装支架的朝向:对向;传感器所接触的管道表面需要打磨掉防腐漆,露出管道金属层)(4)将传感器探头抹上耦合剂(随设备带的类似于牙膏似的的物品位耦合剂)(5)将传感器插入安装支架,根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装(1)如上图所示,传感器探头安装好后,将线缆的一端插入传感器,拧紧即可(2)变送器端的接头如下图所示:两个传感器出来的线缆通过仪表专配的格兰头6-2(包含c、d、f、g、h部分)如示意图安装6-1部分位线缆的另外一段插头,插入变送器的专用接口即可,如下图所示:流向上游过来的传感器线缆插入:UP的那个端子,流向下游过来的传感器线缆插入:DOWN的那个端子,电源线、信号线的接线如下图1、2接电源线26(+)、27(-)接信号线(4-20mA信号线)经过以上步骤,流量计的安装完成调试仪表的按键解释:E键位确认键,+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示:首先设置传感器(一般在仪表安装前,传感器探头安装前,变送器先上电,设置相关参数后可以得到安装距离,再进行仪表的安装)(1)按E键进入功能菜单,按+号或者-号找到下面菜单:(2)按E确认,进入,即可见到下面菜单:第二行默认为”NO”,按+号或者-号修改为”YES”(这是需要输入密码:0091),按E确认(3)上图,按E确认后进入,选择语言,默认为ENGLISH,无中文,按E进入下一个菜单(4)下图菜单,按E确认,进入下一步菜单(5)按E确认,进入下一个菜单(6)见到如下菜单:按+号或者-号修改为如图所示(2行程安装方式),修改好后按E进入下一步(7)见到如下菜单,按+号或者-号修改菜单如下图:CARBON STEEL(碳钢材质管道),修改好后按E确认进入下一步(8)见到如下菜单,按+号或者-号修改管径:219mm;修改好后按E进入下一步(9)见到如下菜单,按+号或者-号修改管道壁厚:6mm;修改好后按E进入下一步(10)见到如下菜单,按+号或者-号修改测量介质:WATER,修改好后按E进入下一步(11)后面的温度即可按默认20摄氏度即可(如介质为室温),按E进入下一步(12)见到如下菜单,会显示经过计算的安装位置:如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后,设置一下量程即可在测量界面,按E进入菜单,按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”,将该值修改为20mA对应值即可。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

的高精度测量设备,虽然其本身具有一定的抗外 界电磁和电子干扰的能力,但是安装现场往往复 杂多变,如果不对使用环境中的“电气噪声”提 出要求,那么在设计和安装时就有可能由于疏忽 将其置于电磁场合电子干扰环境之中,比如变压
器或固定的无线通讯场所附近,仪表测量的准确
性及工作的可靠性就因此可能受到影响。
我并非想要一个多么美好的未来,只是努力的坚持了那么久,连希望为何都看不到
超声波流量计测量原理简单,但测量理论并 不简单,它是与现代电子积分和计算技术相结合 的高科技产品。自从 1986 年第一台时差气体超 声波流量计应用于天然气流量计量以来,一直得 到人们的推崇。由于当时天然气流量标准装置不
能满足对高压。大流量气体超声波流量计的性能
进行评价和研究,在一定程度上限制了它的使
用。随着北美三大天然气流量标定装置(GRT/TCC 和 CEEI)的建成和投产,加速了对高压大流量气 体超声波流量计的性能进行评价和研究,同时促 进了气体超声波流量计在天然气流量计量中的 应用,国家现在对 GB/T18604 用气体超声波流量
计测量天然气流量这个标准进行了实施,这也说
明了对用精度测量的重要前提。注意事项
我并非想要一个多么美好的未来,只是努力的坚持了那么久,连希望为何都看不到
如果不对使用环境中的“电气噪声”提出要 求,那么在设计和安装时就有可能由于疏忽将其 置于电磁场合电子干扰环境之中,比如变压器或 固定的无线通讯场所附近,仪表测量的准确性及 工作的可靠性就因此可能受到影响。
我并非想要一个多么美好的未来,只是努力的坚持了那么久,连希望为何都看不到
测量仪表都会对外界环境温度的适应能力做出 自身的具体规定。根据 AGA.NO.9 号报告的要求 及现有材料、设备的加 T 制造水平,本标准对气 体超声波流量计提出了-25~55℃的使用环境温 度要求。 另外,在某些特殊情况下(比如,被测介质
我并非想要一个多么美好的未来,只是努力的坚持了那么久,连希望为何都看不到
范。 超声波流量计昂贵,且大部分为进口的流量 计,如何正确的使用与维护它是我们流量计量管 理中的一项重要内容。 根据 AGA.NO.9 号报告的要求及现有材料、 设备的加 T 制造水平,本标准对气体超声波流量
计提出了-25~55℃的使用环境温度要求 一、安装环境 1、环境温度 高寒、高热环境既有可能缩短仪表的使用寿 命,更有可能损害仪表的测量性能,因此,任何
1c05f2ca1 蒸汽流量计
二、管道配置 1、对双向流测量场合的管道配置 所谓“双向流测量”就是指使用同一套流量 计实现被测介质正输和反输时的流量测量。也就 是说,这个时期正输时的仪表上游就是下个时期 返输时的仪表下游。地下储气库或者目前大中型
城市通常用作调峰手段的储气罐就需要这种具 有双向测量功能的计量仪表。这正是超声波流量 计独到的特点。因此,当超声波流量计应用于双 向流测量场合就必须将其“下游”按“上游”的 要求进行同等对待,这也是实现超声波流量计双
与外界环境之间的温差较大并且测试流量较 低),为预防外界环境温度对测量结果造成的附 加影响,建议对仪表及其上下游的测量管加装遮 雨防晒设施或者采取必要的隔热保温措施。 2、振动 超声波流量计虽然在出厂前都经过了严格
我并非想要一个多么美好的未来,只是努力的坚持了那么久,连希望为何都看不到
的机械振动试验,但是作为一种精密的测量仪 表,如果长期在靠近振动源或具有振动的环境中 使用,其测量性能及寿命都有可能受到严重的影 响。因此,唯一的方法就是远离或消除振动。 3、电气噪声 超声波流量计作为一种以微电技术为基础
