数字电视机顶盒的常见故障及维修方法

数字电视机顶盒的常见故障及维修方法

在实际生产中，由于机器性能、操作方法和物料性能等方面的问题，不可能做到百分百的直通率，总是会出现这样或者那样的问题，本文简要介绍机顶盒的常见故障分类及维修方法。

一、机顶盒的测试流程

在拿到一台坏机以后，首先要对它进行全面的检查，而不只是看它出问题的那个地方，因为它可能是几个地方同时出问题。根据下面的步骤对其进行比较全面的检查。

一是检查数码管是否显示正常，是否有亮画暗画现象，电源灯是否常亮;

二是检查手动搜台是否正常，是否有马赛克现象;

三是检查A V输出是否正常，不能有网纹干扰，图像模糊等不良现象;

四是检查分量输出是否正常;

五是检查声音播放/静音是否正常，不能有杂音，声音过小或过大现象;

六是在能正常搜看的情况下拍机，检验是否因为震动导致图像不良，拍机导致有轻微的马赛克，停止拍机后恢复正常为正常机顶盒;

七是检查机顶盒是否能正常读取IC卡信息。

八是检查能否恢复出厂设置。

根据上面的测试步骤，如果都正常，可以判断这台机器是没有问题的。

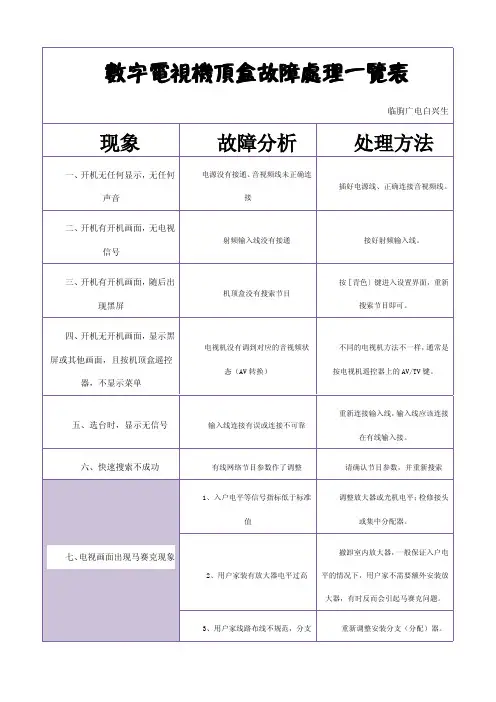

二、常见故障的维修方法

无论是那一种故障，都是要遵循观、查、换的思路。观是修机的第一步，工厂的坏机主要是观察连锡、假焊的现象，而售后人员主要是观察脱焊和元件损坏的现象。第二步是查，针对某个故障重点检查某个模块，比如机器能正常启动但是搜不到节目，这说明机器启动的最小系统是没有问题的，主要检查高频头到主芯片这段的问题。观察检查都没有发现问题，接着就可以根据判断进行更换，更换也要根据实际情况进行，比如无图无显，它和Flash、SDRAM以及主芯片都有关系，应该根据这批机器的物料更换情况进行跟换，这要靠经验。除了遵循上面思路还要运用一些方法技巧，适当的运用排除法能大大加快修机速度。下面就机器出现的各种故障，说明维修的步骤。

1、写不进程序

①检查程序版本是否正确，连接方法是否正确。

②检测主芯片、内存、Flash等关键芯片有无连锡、假焊、错件、方向贴错等现象。

③检测主芯片、内存、Flash工作电压以及它们的连通性是否正常。

2、无图像无显示

①检查各主要芯片有无连锡、假焊、错件、方向贴错等现象。

②检查EPROM与Flash应用程序是否匹配。

③检测3路供电系统是否正常。

④如果上面检查都没有问题，用良品替换Flash等试一试。

3、无图像(前面板显示正常)

①直接用A V线检测主芯片图像信号输出，如果有则是主芯片后面的图像滤波放大电路的问题，如果没有则是主芯片的问题。

②如果是滤波放大电路的问题，则首先观察此部分是否有假焊、连锡、错件的现象，接着检查图像放大芯片(FM6143)的供电是否正常，有些电路没有集成放大电路，则直接检测分离电路各点电压是否正常，最后检测滤波电路是否正常。

③如果是主芯片部分的问题，查看主芯片是否有假焊、连锡的现象，如果没有问题，则更换主芯片。

4、无声音

①检测主芯片是否有声音信号输出，如果有则是后面D／A转换和放大部分的问题，如果没有则是主芯片部分的问题。

②如果是D／A转换和放大部分的问题，检查这部分是否有假焊、连锡的现象，接着检查供电系统，然后检测D／A转换IC后面是否有信号输出，如果没有则更换D／A转换IC，有则检测后面4558放大IC部分工作情况(如果没有4558则检测分离电路工作情况)，最后检测A V端子是否良好。

③如果是主芯片部分的问题，查看主芯片是否有假焊、连锡的现象，如果没有问题，则更换主芯片。

5、搜不到节目

①检查主芯片到高频头是否有连锡、假焊等现象。

②检查高频头是否有TS流输出，如果有检测高频头部分的AGC电压和时钟输入电压等相关电压是否正常，如果正常则更换高频头(针对一体高频头)或解调IC(对于分离高频头则检测解调IC的供电假焊等现象)；如果没有TS流输出则检测主芯片是否有假焊、连锡的现象，如果都没有问题，则更换主芯片。

6、S端子无图像、S端子图像不良

①检查电视机和机顶盒的视频输出设置是否为CVBS+S端子模式。

②检测主芯片S端子引脚是否有图像和彩色信号输出，如果有则检测S端子后面的滤波放大电路供电系统以及假焊、连锡的现象，如果没有信号输出则检测主芯片是否有假焊、连锡的现象，如果正常则更换主芯片。

③检查S端子结构是否良好。

7、马赛克

①检查信号强度是否正常。

②检查高频头和解调IC有无连锡、假焊、错件的现象。

③检查高频头和解调IC的供电系统是否正常。

④换高频头或解调IC试一试。

8、死机

①检查主芯片、Flash、SDRAM是否有连锡、假焊现象。

②检查EEPROM、主芯片、Flash、SDRAM工作电压是否正常。

③检查主芯片、Flash、SDRAM通信是否正常，Flash和SDRAM与主芯片的通信电阻一般是100Ω。

④更换主芯片或Flash或SDRAM试一试。

9、无显示(可以用排除法)

①用一块好的前控板替换一下，如果显示正常则表明是前控板本身的问题，如果依然无显示则表明是前控制板排线到主芯片这部分的问题。

②如果是前控板的问题则首先观察是不是有假焊、连焊的问题，然后检测串并转换芯片是否工作正常有信号输出，如果有信号输出，则更换数码管。

③如果是前控制板排线到主芯片这部分的问题，则检查每根排线到主芯片的连通性，如果连接正常，则更换主芯片，但是这样的情况很少发生。

10、不读卡(可以用排除法)

①首先用一块好的卡板替换一下，如果正常表明是卡板的问题，如果不正常则表明是主芯片到卡板排线这部分的问题。

②如果是卡板的问题，则检查卡板的三极管对管的电压是否正常，不正常表明三极管坏，正常则继续检查卡板的结构，插卡后铜皮是否能连通。

③如果是主芯片到卡板排线这部分的问题，检查卡板排线与主芯片的连通性，如果通信良好，更换主芯片，但这种情况是很少发生的。

11、网口无作用

①检查网口连接是否良好。

②检查主芯片到网口部分有无假焊、连锡的现象。

③更换网络芯片或主芯片。

12、无遥控(排除法)

①首先用一个好的前控板替换，如果是正常的则问题出现在前控制板上面，否则问题出现在主板上面。

②如果问题在前控制板上面，则检查前控制板连锡、假焊等现象，然后检查接收头的5 V供电，如果都没有问题更换遥控接收头。

③如果是主板问题，则检查遥控接收头引脚到主芯片的连通情况，如果正常则更换主芯片，不过这样的情况很少发生。

参考文献:

【1】刘修文：数字电视技术实训教程［M］，北京，机械工业出版社,2010年。

【2】张晓林：数字电视设计原理［M］，北京，高等教育出版社，2008年。
