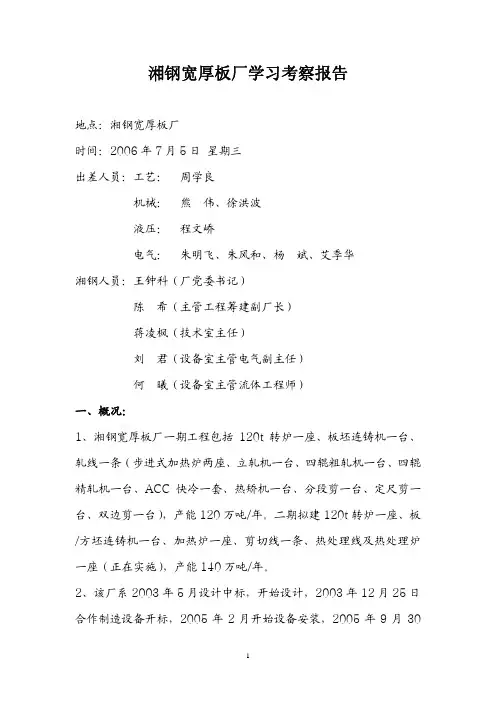

湘潭钢宽厚板厂参观报告
湘钢宽厚板厂学习考察报告地点：湘钢宽厚板厂时间：2006年7月5日星期三出差人员：工艺：周学良机械：熊伟、徐洪波液压：程文峤电气：朱明飞、朱风和、杨斌、艾季华湘钢人员：王钟科（厂党委书记）陈希（主管工程筹建副厂长）蒋凌枫（技术室主任）刘君（设备室主管电气副主任）何曦（设备室主管流体工程师）一、概况：1、湘钢宽厚板厂一期工程包括120t转炉一座、板坯连铸机一台、轧线一条（步进式加热炉两座、立轧机一台、四辊粗轧机一台、四辊精轧机一台、ACC快冷一套、热矫机一台、分段剪一台、定尺剪一台、双边剪一台），产能120万吨/年。
二期拟建120t转炉一座、板/方坯连铸机一台、加热炉一座、剪切线一条、热处理线及热处理炉一座（正在实施），产能140万吨/年。
2、该厂系2003年5月设计中标，开始设计，2003年12月25日合作制造设备开标，2005年2月开始设备安装，2005年9月30日轧第一块钢，但双边剪2006年3月才到货，现仍在调试（不顺）。
3、合作单位：设计大包：重庆钢铁设计院—机械（立轧机、粗轧机、精轧机、ACC快冷、热矫机、定尺剪、双边剪）：SMSD详细设计并提供关键原装零部件，二重合作制造。
—电气：SIMAC 提供二级自动化和矫直机基础自动化，ABB一级（从水除鳞入口辊道到剪切线—全线基础自动化）和主传动。
设备安装：—机械：宝冶—电气：宝冶和二十冶—加热炉：北钢院凤凰公司大包（扬州江金制造安装）二、分专业交流1、工艺部分(1)坯料: 厚度180mm、220mm、260mm宽度1300~2300mm长度2200~3600mm(双排料),4500~7500mm(单排料) (2)产品范围: 厚度6~120mm宽度Max.3700mm(3)加热炉:共两座步进式加热炉,加热能力160万吨/年,加热炉尺寸40m×8.2m,两座加热炉共用4台助燃风机,两用两备。
（4）轧机：—轧机开口度：350mm—粗轧轧机：轧制线速度0~5.5m/s 最大轧制力5500吨 —精轧轧机：轧制线速度0~7.59m/s 最大轧制力7500吨 —支撑辊尺寸：φ1800~φ2000mm×3700mm材质：低合金锻钢辊表面硬度：HRC48~56 （中、精轧辊子一样）供货单位：英国雪非尔—工作辊尺寸：φ940~φ1030mm×3800mm材质：无限冷硬高N i 、C r 铸铁辊表面硬度：HRC60~78 （中、精轧辊子一样）供货单位：邢台轧辊厂、武钢轧辊厂【轧机在调试阶段，因压下量分配不合理，出现过电机跳闸现象；ACC 正处于调试阶段，没有上DQ 功能，据介绍最大能力可将δ30mm 钢板淬透；热矫机矫直吨位40万吨/磨削一次，除矫直辊表面出现粘氧化铁皮之外，使用情况较好。

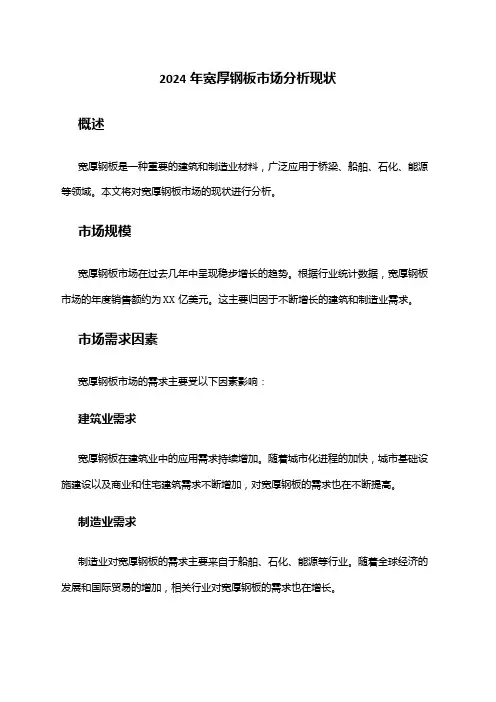

2024年宽厚钢板市场分析现状
2024年宽厚钢板市场分析现状概述宽厚钢板是一种重要的建筑和制造业材料，广泛应用于桥梁、船舶、石化、能源等领域。
本文将对宽厚钢板市场的现状进行分析。
市场规模宽厚钢板市场在过去几年中呈现稳步增长的趋势。
根据行业统计数据，宽厚钢板市场的年度销售额约为XX亿美元。
这主要归因于不断增长的建筑和制造业需求。
市场需求因素宽厚钢板市场的需求主要受以下因素影响：建筑业需求宽厚钢板在建筑业中的应用需求持续增加。
随着城市化进程的加快，城市基础设施建设以及商业和住宅建筑需求不断增加，对宽厚钢板的需求也在不断提高。
制造业需求制造业对宽厚钢板的需求主要来自于船舶、石化、能源等行业。
随着全球经济的发展和国际贸易的增加，相关行业对宽厚钢板的需求也在增长。
环保需求近年来，环保意识的增强对宽厚钢板的需求也产生了积极的影响。
宽厚钢板具有可回收利用的特点，符合环保要求，因此在环保项目中得到越来越多的应用。
市场竞争格局宽厚钢板市场存在一些主要竞争对手，包括国内外大型钢铁企业。
这些企业拥有先进的生产工艺和丰富的市场经验，使它们在市场上保持竞争优势。
此外，市场还存在一些中小型厂商，它们通常专注于特定领域或地区。
市场趋势和前景宽厚钢板市场在未来有望继续保持稳定的增长趋势。
以下是一些市场趋势和前景：技术创新随着科技的进步，宽厚钢板生产技术不断提升，生产效率不断改善。
技术创新将进一步推动市场的发展。
建筑和制造业的发展随着全球经济的增长和新兴市场的崛起，建筑和制造业的需求将继续增加。
这将为宽厚钢板市场提供更多机会。
环保要求的增加随着环保意识的增强，对环保材料的需求将不断增加。
宽厚钢板作为可回收利用的材料，将受到更多的关注。
总结宽厚钢板市场在建筑和制造业的需求推动下持续增长。
市场竞争格局较为激烈，但技术创新和环保要求的增加将为市场带来新的机遇。
未来，该市场有望继续保持稳定增长，并成为建筑和制造业的重要供应商之一。

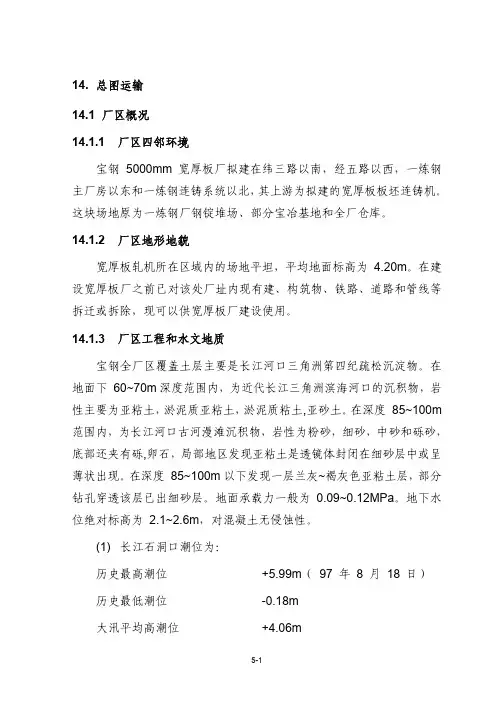

宝钢 5000mm 宽厚板厂设计资料
t/d
294.4 0.8 5.4 1.4 0.2 7.2 0.4 5.4 0.8 273.7 2463.7 117.3 1055.7 1.0 16.8 243.8 成品库发货的钢 板的最大长度为 25m ，特厚板发 货区发货的钢板 最 大 长 度 为 18m ，两库发货 的钢板的最大宽 度为 4.8m
宽厚板轧机及其公辅设施布置在纬三路与一炼钢厂连铸系统及其铁 路之间的场地上。 场地东西向长度约 1110m， 南北向宽度仅 250~280m， 二期工程增加了 1.50hm2 达到了 32.60 占地面积： 一期工程约 31.10hm2； hm2。西侧与拟建的宽厚板坯连铸厂房毗邻，东端以经五路为界，车间 总长度（按行列线计）为 1083m。 根据坯料来向，生产工艺流程按西进东出进行布置，成品分别从纬 三路、经五路输出。与生产工艺联系密切的公辅设施，如变配电、检验 室、循环水处理、空压站及除尘设施等则尽可能靠近用户分别布置在主 厂房两侧；办公楼设置在迎合人群流向的纬三路南侧、主厂房板坯跨和 预留成品库之间。 主厂房南侧通道非常狭窄（仅相当同型厂的 1/3 左右），设计无法 按《宝钢工厂设计统一技术规定》的要求进行常规的管线综合布置。 总图布置详见附图 S90.85-U1。
夏季月平均相对湿度最高值 冬季月平均相对湿度最高值 (3) 风速、风向 夏季平均风速 冬季平均风速 历史最大风速 全年主导风向 夏季主导风向 冬季主导风向 (4) 降雨量 十分钟最大降雨量 一小时最大降雨量 一日最大降雨量 一月最大降雨量 一年最大降雨量 (5) 气压 年平均气压 夏季平均气压 冬季平均气压 (6) 年积雪最大厚度 (7) 土壤冻结深度
5-9
为宽厚板厂服务的新设计道路的技术标准按《宝钢工厂设计统一技 术规定》的要求，选用城市型沥青路面，路面结构及厚度的确定，按《宝 钢道路路面结构标准图（修改版）》选用。 厂区道路，除担负成品运输的车间引道采用 10m 宽道路以外，其他 均为 7m 宽道路。 道路内侧边缘最小转弯半径、 道路最大纵坡等均按 《宝 钢工厂设计统一技术规定》。并根据《宝钢工厂设计统一技术规定》及 宝钢惯例，在主干道以外的道路两侧均不设置人行道及绿化带，故在宽 厚板厂区域内的道路两侧均不设置人行道。 宽厚板厂二期建设时，将在其南侧新建一铁路成品跨，其铁路将连 接在均热炉间前的调 4 东线上，并和工厂站进行联结。所以宽厚板厂二 期铁路成品跨及其铁路运输的建设，将和初轧厂的改造紧密结合起来。 二期新建铁路采用 60kg/m 钢轨，8#道岔，最小曲线半径为 120m。 14.4 绿化 一期工程绿化覆盖率按 20%计算。 二期工程的建筑系数已经达到 74%以上，再加上道路铺砌面积，两 项和的占地率已达到 85%以上， 所以除尽可能在空地和管线带上绿化外， 再采取一些垂直绿化措施，力争使绿化覆盖率达到 15%。 14.5 消防 本工程不单独设置消防站，由公司现有消防力量联防。 14.6 主要技术经济指标 本工程总图运输主要技术经济指标见下表。
沙钢基本概括
沙钢集团有限公司基本情况统计
沙钢是我国主要的电炉钢和优特钢生产基地。
目前主导产品为“沙钢”牌宽厚板、热轧卷板、高速线材、大盘卷线材、带肋钢筋等数十个系列和500多个品种2000多个规格。
2007年，沙钢集团共完成炼铁1848万吨、炼钢2289万吨、轧材2069万吨，在07年粗钢产量排名第三，一举超过唐钢集团和武钢集团。
同时集团公司全年完成销售收入1155亿元、利税145亿元，成为江苏首家利税超百亿的工业企业。
吨钢可比能耗为582公斤标煤，比国内平均水平低8.2%，万元工业增加值能耗为5.9吨标煤，均处于国内先进企业。
沙钢集团有限公司作为集团公司的主要子公司，目前控股41家公司，其中钢铁主业控股8家公司，分别为张家港永新钢铁有限公司、张家港润忠钢铁有限公司、张家港沙景钢铁有限公司、张家港宏发炼钢有限公司、张家港宏昌钢板有限公司、张家港沙景宽厚板有限公司、张家港荣盛炼钢有限公司、张家港华盛炼铁有限公司，产品涉及宽厚板、热轧板卷、线材、精品棒材等，目前主要设备有2680m3高炉3座，1条1700mm热连轧生产线，1条5000mm宽厚板生产线，计划再建一条宽厚板生产线，进一步提高公司竞争力。
目前已建和在建的中厚板厂及轧机介绍
目前已建和在建的中厚板厂及轧机型式作者：九九钢铁网论文资料参考日期：2009-05-17阅读：214国内企业名称轧机形式与尺寸鞍钢厚板厂4300×4舞阳厚板厂4200×4浦钢厚板厂4200×4/3500×4秦皇岛轧板厂3500×4济钢中厚板厂3200×4/3500×4酒钢中厚板厂2800×4新钢(厚板线) 3800×4邯钢(厚板线)3500×4首钢中板厂3500×4武钢轧板厂2800×2/2800×4邯钢(中板线) 2800×4济钢中板厂2500×4/2500×4天津中板厂2400×4/2400×4南钢中板厂2300×3/2500×4新钢(中板线) 2300×3/2500×4重钢中板厂2350×2/2450×4营口中板厂2450×4鞍钢中板厂2500×2/2450×4马钢中板厂2350×2/2300×4太钢不锈热轧厂2300×2/2300×4/1700卷安钢中板厂2800×4柳钢中板厂2800×4/2800×4韶钢中板厂2500×4临钢中板厂3300×4文丰中板厂2800×2/3000×4宝钢厚板厂5000×4沙钢厚板厂5000×4鞍钢厚板厂5500×4/5000×4国外宽幅中厚板轧机国家公司或厂址建厂年代轧机规格(mm)美国Lukens 1918 5,230前苏联莫斯科镰刀斧头工厂1940 5,300日本室兰1941 5,200前苏联下塔吉尔1950 5,300德国M·hem 1957 5,100法国Dunkerque 1962 3,350/4,320+5,000日本住友鹿岛1970 4,800+5,490德国Dillingen 1972 5,500+4,800日本新日铁大分1976 5,500日本川崎水岛2号1976 5,500日本NKK京浜1976 5,500前苏联伊尔诺斯克1984 5,000韩国6套中厚板轧机分别如下：1. 东国2550 三辊劳特式中板轧机2. 浦项3400 单机架四辊式中厚板轧机3. 浦项4724＋4724 双机架四辊式宽厚板轧机4. 东国3400 单机架四辊式中厚板轧机5. 浦项4300 单机架PC四辊式中厚板轧机6. 东国4300 双机架四辊式中厚板轧机世界5m及以上级宽厚板轧机基本情况统计2009-04-22 15:59:07作者：铁诺咨询来源：制钢参考网浏览次数：0文字大小：【大】【中】【小】No 国家公司或厂址建厂年代轧机规格(mm) 轧机组成产量(×104) 备注1 美国Lukens 1918 5,230 4h 30 在2000年12版“Iron and Steel Works of the World”中已无记载。
2023年宽厚钢板行业市场分析现状
2023年宽厚钢板行业市场分析现状宽厚钢板行业是钢铁行业中的一个重要领域，主要包括中厚板和厚板两个主要产品。
宽厚钢板广泛应用于建筑、船舶、桥梁、汽车、铁路、石化、冶金等多个领域，是国民经济发展的重要基础材料。
本文将对宽厚钢板行业的市场现状进行分析。
首先，宽厚钢板行业的规模和市场需求不断增长。
随着国民经济的快速发展，各个领域对宽厚钢板的需求不断增加。
尤其是在房地产、基础设施建设、汽车制造等领域，宽厚钢板的使用量较大，市场需求量较大。
近年来，我国宽厚钢板行业的产量和销售量都保持着较快的增长，行业的规模也在不断扩大。
其次，宽厚钢板行业的竞争格局较为激烈。
宽厚钢板行业涉及到的企业较多，市场竞争较为激烈。
主要的竞争对手包括宽厚钢板行业的龙头企业、大型钢铁企业，以及一些中小型钢铁企业。
这些企业在技术实力、生产规模、产品品质等方面存在一定差异，市场份额也不尽相同。
在激烈的竞争中，一些具备先进生产技术和品牌优势的企业能够更好地占据市场份额。
第三，宽厚钢板行业的产品结构不断优化升级。
随着科技的进步和市场需求的变化，宽厚钢板行业的产品结构不断优化升级。
一方面，新材料的应用不断推进，一些新型宽厚钢板产品得到了广泛应用，如高强度钢板、耐候性钢板等。
另一方面，宽厚钢板的品种也在不断增多，满足不同领域的需求。
这些提升和创新带来了宽厚钢板行业的发展机遇。
最后，宽厚钢板行业面临一些挑战和问题。
一方面，行业的生产过剩问题突出。
由于市场竞争激烈和一些企业过度扩张，宽厚钢板行业存在着产能过剩的问题，导致了价格的下降和利润的减少。
另一方面，环保压力持续增加，行业需要加大环境治理力度，提高生产技术和设备的环保水平。
综上所述，宽厚钢板行业市场现状总体较好，规模和需求量不断增长，产品结构不断优化升级。
但行业面临一些挑战和问题，需要引导企业加大技术创新力度，提高产品质量和品牌竞争力，同时加强环境保护，推动行业的可持续发展。
国内宽厚板轧机一览
国内外宽厚板轧机一览
汉冶3500线开口度1100mm，48吨钢锭。
6座均热炉。
舞钢旧轧机4100线开口度1100mm，4200mm线开口度400mm，新5500轧机1200mm，电渣重熔一台，再上3台。
均热炉。
宝钢5100轧机精轧开口度550mm，待上粗轧机开口度1100mm，轧制力10000吨，西重所400mm连铸机。
8000吨压平机。
上钢三厂即浦东钢厂搬迁至八一的轧机开口度1100mm，
宝钢罗泾4200轧机开口度400-500mm；
沙钢第一条5米轧机开口度550mm（2009.4.14金属导报700mm），第二条开口度550mm，不详，
营口五矿中板厂2009年5.5米开口度1200mm，水冷钢锭模
鞍钢4300宽厚板线，新5.5米轧机开口度1200mm，
防城港开口度1200mm。
江阴兴澄特钢4300mm，开口度1200mm，轧制力9000吨。
包钢4100mm轧机，2007年投产。
湘钢3800mm轧机2条线，2006年和2008年。
韶钢中厚卷板厂3500mm轧机，2005年投产。
首钢3500mm轧机，1987年投产。
天钢3500双机架，2006年。
2023年宽厚钢板行业市场发展现状
2023年宽厚钢板行业市场发展现状宽厚钢板是一种以铁为主要原材料，经过高温冶炼和轧制制成的钢材，其厚度一般超过20mm。
宽厚钢板在建筑、船舶、汽车、机械制造等行业中使用广泛，已成为国民经济中不可或缺的重要材料之一。
目前，宽厚钢板行业市场发展处于一个不断发展的阶段，整个行业市场规模和涉及领域不断扩大，但国内产品在高端市场和高附加值产品方面的竞争力还有待提高。
一方面，从市场需求来看，目前国内宽厚钢板应用领域主要分为三类：一是建筑领域的用途，主要用于建筑桥梁、大型厂房、车间等大型建筑的钢结构；二是船舶领域，主要用于船体、导航设施、海洋工程等领域；三是机械领域，主要用于制造大型机械设备、矿山设备、起重机械等。
由于这三个领域的发展呈现出不断扩大的趋势，因此宽厚钢板市场需求也在持续增长。
另一方面，从产业竞争来看，国内宽厚钢板市场一直处于激烈竞争之中，主要有宝钢集团、武钢集团、沙钢集团、鞍钢集团、本钢集团等大型企业。
钢铁产业的市场化程度越来越高，但仍然存在一些短板，如技术研发不足、产品规格不足等。
同时，国内宽厚钢板企业面临来自国际市场的竞争。
目前，国外主要钢铁生产商有韩国POSCO、日本Nippon Steel、日本JFE、ThyssenKrupp、ArcelorMittal等，这些国际知名企业在技术及产品优势等方面都有明显的优势。
未来，宽厚钢板行业市场的发展方向将集中在技术创新和细分市场的发掘上。
技术创新是宽厚钢板行业在未来较长时间内发展的核心。
虽然国内宽厚钢板企业在生产技术上存在不足，但国内企业目前已经制定了阳光工程、宽厚板精细化等多项技术创新和发展计划，积极提高钢材质量和产能，不断满足市场需求，提高行业市场竞争力。
能否挖掘细分市场的潜力，将是宽厚钢板企业发展的另一个关键。
如钢化板、高强钢板、转向架用钢材板等细分市场，仍存在较大规模发展的潜力。
钢化板是一种兼顾高强度与低温韧性的特种钢板，近年来在建筑、桥梁、压力容器、船舶和核电等领域中应用越来越广泛。
2024年宽厚钢板市场前景分析
宽厚钢板市场前景分析摘要本文旨在对宽厚钢板市场的发展前景进行分析。
首先，介绍了宽厚钢板的定义和分类。
接着，探讨了宽厚钢板市场的发展趋势和市场规模。
然后，分析了宽厚钢板市场的竞争格局和主要厂商。
最后，对宽厚钢板市场的未来发展进行了展望。
1. 引言宽厚钢板是一种重要的钢铁产品。
它广泛应用于汽车制造、船舶建造、建筑工程等领域。
随着国民经济的发展和工业化进程的推进，宽厚钢板市场也在不断扩大。
2. 宽厚钢板的定义和分类宽厚钢板是指厚度超过10mm的钢板。
根据用途和生产工艺的不同，宽厚钢板可以分为普通碳素结构钢板、低合金高强度钢板和耐热钢板等多个品种。
3. 宽厚钢板市场的发展趋势和市场规模随着国家对基础设施建设的重视和制造业的发展，宽厚钢板市场呈现出良好的发展趋势。
市场规模逐年增长，预计在未来几年内将持续保持稳定增长。
4. 宽厚钢板市场的竞争格局和主要厂商目前，宽厚钢板市场竞争激烈，主要的竞争者包括国内外的钢铁企业和市场新进入者。
主要厂商包括鞍钢集团、宝钢集团、沙钢集团等。
5. 宽厚钢板市场的未来发展展望随着技术的进步和材料的优化，宽厚钢板将在节能环保、高强度材料等方面发展出新的优势。
未来，宽厚钢板市场有望继续保持良好的发展态势。
结论综上所述，随着国民经济的不断发展和工业化进程的推进，宽厚钢板市场具有良好的发展前景。
而在市场竞争激烈的情况下，企业应加强技术创新，提高产品质量，以适应市场需求。
同时，政府也应出台相关政策，支持宽厚钢板产业的发展。
期望宽厚钢板市场在未来能够取得更大的成功。
厚板生产工艺
–
矫直速度是根据钢板的矫直温度、厚度及强度性能等因素确定的，速度范 围为0.8～2.0m/sec（通过最大2.5 m/sec），在使用快速冷却设备时， 须与快速冷却同步。 矫直压下量主要取决于钢板的矫直温度，一般在1.0～5.0mm的范围内选 取。
厚度大于80～250mm的钢板从矫直机中空过
–
–
冷却
轧后加速冷却(ACC)
在四辊精轧机和热矫直机之间布置有一套钢板加速冷却系统。 对于那些要求进一步提高强度或改善焊接性能和低温韧性的产品，以及那些要求抗氢致 裂纹(HIC)或抗硫化物应力腐蚀(SSCC)的产品，在完成控制轧制后即进入ACC装置进行加 速冷却。 根据不同的产品要求，这套冷却系统分为两部分：高压喷水冷却系统(DQ)、加速冷却系 统(ACC)。一旦两套冷却系统同时使用，就有可能采用两个不同的冷却速率对钢板进行冷 却，从而使钢板在厚度方向上的机械性能保持一致。但大多数情况下，一般只采用其中的 某一系统对钢板进行冷却。 加速冷却钢板的厚度一般在10～12mm以上。钢板在成品轧制的最后一个道次抛钢后， 由辊道运送，按照给定的速度直接进入ACC装置。钢板通过ACC装置时，上、下两面同时 喷水进行加速冷却，使钢板的温度由约700～800℃(即奥氏体区或双相区)快速下降至约 400～650℃。 根据成品钢板的不同长度，通过ACC装置冷却时可以采用两种方式：当长度26m时，钢 板可进行摆动冷却；当长度26m时，采用直通式冷却。钢板通过ACC装置的速度约0.5～ 2.5m/sec，考虑在上、下两面喷冷的同时，还有侧喷以清除板面的汽化层。 厚度在25mm以上的钢板，通过ACC装置的速度约在0.5～1.2m/sec之间；对厚度小于 25mm的钢板，通过速度最高可达2.5m/sec。 对其它控轧钢板，以及那些含碳量或合金含量较高的结构钢、工具钢等轧后不宜喷水降 温的钢板，在通过ACC装置时，不予喷水。
年产124万吨的4100mm宽厚板车间设计
本科生毕业设计说明书题目：设计年产124万吨的4100mm宽厚板车间设计学生：学号：专业：材料成型及控制工程班级：成型一班指导教师：〔教授〕目录摘要： (5)第一章前言 (6)中厚板发展状况及发展趋势 (6)中厚板轧机发展历史 (6)1.1.2 中厚板生产现状 (6)中厚板发展主要问题 (7)1.1.4 中厚板轧机建设状况 (7)中厚板发展方向 (8)国外中厚板发展概况 (8)中厚板轧机概况 (8)国外中厚板生产技术发展状况 (8)在包头新建中厚板厂的必要性和可行性 (9)1.3.1 原料供给情况分析 (9)区域辅助设施状况 (9)总结................................................. 错误!未定义书签。
第二章产品大纲和金属平衡表编制 (10)2.1 产品大纲 (10)产品方案 (10)产品方案的编制原则 (10)产品大纲 (10)编制金属平衡表 (11)第三章生产工艺流程的制定 (13)工艺流程制定的依据 (13)生产工艺流程 (14)第四章轧机的选择、布置形式 (14)4.1 轧机选择原则 (14)轧机的类型 (15)轧辊尺寸 (15)第五章设备间距确实定和车间的平面布置 (16)设备间距确实定 (16)5.1.1 轧钢机与加热炉距离 (16)轧机机架间距 (16)5.1.3 热矫直机到精轧机的距离 (16)车间的平面布置 (16)车间布置原则 (16)选择金属流程线 ....................................... 错误!未定义书签。
第六章轧制制度确实定.. (17)制定轧制制度的原则和要求 (17)压下规程的制定 (17)道次压下量的分配规律 (17)6.2.2 分配压下量 (18)确定速度制度 (18)计算各道轧制温度 (21)第七章轧制力能参数确实定 (23)变形程度的计算 (23)计算平均单位压力 (27)变形区长度计算 (28)计算轧制压力 (28)计算各道次的轧制力矩 (29)轧制力矩的计算： (29)总传动力矩确实定 (29)第八章轧辊强度校核和电机能力检测 (33)轧制咬人校核 (33)轧辊强度校核 (34)电机过载过热能力校核 (39)第九章车间年产量计算 (41)典型产品轧制图表 (41)轧机小时产量计算 (42)轧钢机平均小时产量 (43)9.4 轧钢车间年产量的计算 (43)9.5 车间平面布置与起重运输 (45)9.5.1 原料库面积计算 (45)9.5.2 中间仓库面积计算 (45)9.5.3 成品库面积计算 (45)第十章主辅设备的选择及性能参数确实定 (47)加热区设备选择 (47)10.2.矫直机主要技术参数确定 (48)冷床 (49)剪切机主要参数确定 (49)钢区设备选择 (51)第十一章技术经济指标 (53)概述 (53)11.2 各类材料消耗指标 (53)金属消耗 (53)燃料消耗 (54)电能消耗 (54)轧辊消耗 (54)水消耗 (55)润滑油的消耗 (55)氧气消耗 (55)耐火材料消耗 (55)参考文献 (55)年产124万吨的4100mm中厚板车间设计摘要：我的毕业设计主要是以包头市及周边地区为设计条件，设计年产量为124万吨的4100宽厚板车间。
中厚板生产概述
1．中厚钢板概述中厚钢板：厚度大于4mm的钢板属于中厚钢板。
其中，厚度4.5-25.0mm的钢板称为中厚板，厚度25.0-100.0mm的称为厚板，厚度超过100.0mm的为特厚板。
中厚板主要用于建筑、机械、造船、石油、电力等行业，中厚板分为普通中厚板和优质中厚板，应用更为广泛的是普通中厚板，它主要用于制造各种容器、炉壳、炉板、桥梁及汽车、拖拉机某些零件及焊接构件。
普通中厚板用途：广泛用来制造各种容器、炉壳、炉板、桥梁及汽车静钢钢板、低合金钢钢板、桥梁用钢板、造船钢板、锅炉钢板、压力容器钢板、花纹钢板、汽车大梁钢板、拖拉机某些零件及焊接构件。
桥梁用钢板用于大型铁路桥梁。
要求承受动载荷、冲击、震动、耐蚀等。
造船钢板：用于制造海洋及内河船舶船体。
要求强度高、塑性、韧性、冷弯性能、焊接性能、耐蚀性能都好。
锅炉钢板：用于制造各种锅炉及重要附件，由于锅炉钢板处于中温（350°C以下）高压状态下工作，除承受较高压力外，还受到冲击，疲劳载荷及水和气腐蚀，要求保证一定强度，还要有良好的焊接及冷弯性能。
压力容器用钢板：主要用于制造石油、化工气体分离和气体储运的压力容器或其它类似设备，一般工作压力在常压到320kg/cm2甚至到630kg/cm2，温度在-20-450°C范围内工作，要求容器钢板除具有一定强度和良好塑性和韧性外，还必须有较好冷弯和焊接性能。
汽车大梁钢，用于制造汽车大梁（纵梁、横梁）用厚度为2.5-12.0mm的低合金热轧钢板。
汽车板属于高附加值产品，特别是载货汽车中，横梁、竖梁、车桥、以及车轮等结构件广泛使用中厚板。
由于汽车大梁形状复杂，除要求较高强度和冷弯性能外，要求冲压性能好。
花纹板由于表面存在花纹，增加防滑能力，用于制造厂房、船舶、扶梯、工作平台、工作踏板等。
另外，优质中厚板主要用于机械、车辆等零件、构件、工具等。
不锈板用于航空、石油化工、纺织、食品、医疗等。
2．中厚板生产企业及生产情况概述2007年1-9月，我国中厚板产量达到3835.27万吨，其中中板累计生产2234.61万吨，同比增长36.35％；特厚板累计生产322.47万吨，同比增长45.9％；宽厚板1278.19万吨，同比增长41.2％。
鞍钢股份介绍
公司概况鞍钢股份有限公司是鞍山钢铁集团公司的控股上市子公司。
现具有大型烧结、焦化、炼铁、炼钢、轧钢、动力、运输等装备、技术与人员的综合资源配置优势。
目前能够生产16大类品种、600个牌号、42000个规格的钢铁产品和近40种焦化产品，广泛应用于机械、冶金、石油、化工、煤炭、电力、铁路、船舶、汽车、家电、航空、国防等行业，还可以根据国家重点工程项目和顾客的特殊要求研制、开发、生产特种产品，满足市场需求和顾客的特性需要。
鞍钢股份有限公司坚持走低碳经济发展道路，凭借突出的经营业绩和巨大的成长空间，公司在行业内部和钢铁市场上享有良好的声誉和广泛的影响力。
鞍钢股份有限公司拥有鞍山本部和营口鲅鱼圈新区两个钢铁产品生产基地，目前已经具备了年产铁、钢、材2000万吨的能力，鞍钢股份有限公司的持续发展，将为企业员工实现自身价值提供更为广阔的舞台。
基层单位简介鲅鱼圈分公司：鞍钢股份有限公司营口鲅鱼圈钢铁项目是我国第一个沿海钢铁项目，是鞍钢落实国家钢铁产业发展政策，适应经济全球化，走向国际市场的一个重要项目，营口鲅鱼圈钢铁项目于2006年5月17日经国家发改委批准建设。
鲅鱼圈钢铁分公司位于营口市鲅鱼圈开发区工业园区，地处辽东湾东岸，占地面积8.32平方公里，其中陆地面积5.05平方公里，填海造地面积3.27平方公里。
鲅鱼圈分公司采用国际最先进的钢铁生产工艺、流程和装备，拥有能源动力、焦化、烧结、炼铁、炼钢、轧钢等配套设施，各项技术经济指标达到世界先进水平。
主要装备有7m52孔焦炉4座、405m2烧结机2台、4038m3高炉2座、260吨顶底复合吹炼转炉3座、双流1450mm板坯连铸机2台、单流2300mm板坯连铸机1台、1580mm热轧带钢生产线1条、5500mm宽厚板生产线1条，以及原料仓储、成品码头、水库、铁路运输、理化检验等辅助设施，其中5500mm厚板轧机为世界之最。
具备年产铁493万吨、钢500万吨、厚板200万吨宽、热轧卷板296万吨等系列钢铁产品的生产能力，主导产品定位于集装箱用钢、管线钢、船板、机械结构用钢、锅炉板、容器板、桥梁板、建筑用钢系列产品。
2023年特厚板行业市场规模分析
2023年特厚板行业市场规模分析特厚板是一种厚度大于50mm的大型钢板，主要用于桥梁、建筑、机械、船舶等领域。
随着我国国民经济的快速发展，特厚板市场逐渐扩大。
本文将分析我国特厚板行业的市场规模。
一、市场概况特厚板市场主要集中在桥梁、建筑、机械和船舶等领域。
随着我国城市化建设的不断推进，建筑、桥梁的需求增加，特厚板需求也大幅增长。
此外，船舶工业和重型机械制造业的发展也促进了特厚板市场的扩大。
二、市场规模我国特厚板市场规模庞大。
目前，中国是全球最大的特厚板生产国之一。
2019年，我国特厚板总产量约为1100万吨，占全球特厚板总产量比例达到50%以上。
其中，特厚板使用量最大的行业是建筑领域，其次是机械制造和船舶制造等领域。
据统计，我国特厚板行业的市场规模大约在500亿元左右。
其中，特厚板出口量比较稳定，占据市场份额较高。
同时，近年来随着国内市场的发展，特厚板略有涨价，市场需求与价格的稳步提升，市场规模也在稳步上升。
三、市场竞争我国特厚板市场竞争比较激烈，主要存在于生产技术和质量方面。
目前，市场上的特厚板生产企业较多，主要集中在沿海地区。
而特厚板的生产和销售需要极高的技术和质量标准，因此一些专业生产特厚板的企业在市场竞争中处于领先地位。
此外，国内的特厚板企业在产品创新、生产环境、甚至是环保方面也面临很大的压力。
因此，市场竞争随着行业和市场发展逐渐增加，企业也积极主动地进行研发和技术创新。
四、市场前景我国特厚板行业具有广阔的市场前景。
随着我国工程建设规模的不断扩大，特厚板在建筑、桥梁等领域的应用也将不断增加。
此外，船舶工业和机械制造业的发展也将进一步促进特厚板行业市场的需求增长。
同时，随着环保政策的不断加强，特厚板行业将加强环保治理，调整和升级产业结构，提高产品质量，推进市场升级和重构。
因此，我国特厚板行业市场前景非常乐观。
总之，我国特厚板行业的市场规模非常庞大，市场竞争也日趋激烈。
而随着我国工程建设规模和环保政策的不断推进，特厚板行业市场前景将更加广阔。
国内中厚板(4米以上)产线情况概述
国内中厚板（4米以上）产线情况概述一、分布情况目前全国共有4m以上中厚板生产线26条，有12条中厚板生产线在生产，总设计产能约为1620万吨；有14条中厚板生产线在建设，总设计产能约为2570万吨；4m以上所有产线累计设计产能约为4190万吨。
各生产线的规模和分布表1所示。
从建设年份上看，国内近年新建的4m以上中厚板产线有23条，占总数的88%，老产线仅有舞阳、鞍钢和新疆八一（浦钢搬迁）3条。
表1 4m以上全国中厚板分布情况二、装备水平国内4m以上中厚板产线装备水平居世界先进水平，即使是3条老产线，也进行了相关技术装备改造。
轧机的平均轧制力在8000吨以上，无论是前面的精炼手段、连铸机类型还是轧机能力、精整装备的匹配上，都做到了世界一流。
目前国内26条产线中，有4条单机架产线，22条双机架产线。
这里仅从连铸开始，以有代表性的产线为例，介绍4m以上中厚板产线的装备水平。
表2 4m以上产线典型连铸机装备概况表3 国内外典型4m以上宽厚板轧机装备概况此外，所有新建产线都建设或预留了热处理产线，类型涵盖常化炉、正火炉和淬火炉；精整区部分产线预留了ACC前的热矫直机和后续的强力冷矫直机；ACC大多数带有DQ功能。
三、生产情况为更直观的反应4m以上中厚板厂的生产情况，这里仅选取在2008年已投产的沙钢（5m）和首钢抚宁（4.3m）的生产情况进行统计。
各条产线产量和品种情况见表2所示。
从表2中看，沙钢（5m）和首钢抚宁（4.3m）主要品种为造船板和管线钢，品种钢比例分别达到80.10%和71.29%。
表2 2008年中厚板生产情况根据4m以上产线的分布情况和08年中厚板生产情况，有一点需要关注。
4m以上在生产产线产能为1620万吨，占目前中厚板总产能的39.4%；在建设产线产能为2570万吨，总产能为4190万吨，一旦全部投产，将超过现有的中厚板总产量，因此，未来4m以上轧机将会成为中厚板行业的主流轧机。
四、产品开发凭借良好的硬件条件，新建4m以上中厚板产线的产品研发也是居于行业领先水平，其品种主要集中在高级别管线钢、船板钢、低温压力容器钢和高强钢上面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国内主要宽厚板生产企业概况有句话是这么说的：战争年代，工业的发展速度和创新水平都能得到很大的提高。
宽厚板的发展也是如此，最初由于战舰、航空母舰等武器装备的发展，对于钢板的质量、强度以及厚度等要求越来越高，宽厚板轧机在这期间得到了很大发展。
和平年代，应大型桥梁，核电站，大型水坝，油田钻井平台，大型机械等领域的需要，宽厚板得到了更广泛的应用，这也促进了宽厚板行业的迅猛发展。
厚钢板产量从2004年的821.26万吨发展到2009年的1874.86万吨，增长了128.3%，而今年也继续保持增长趋势，前10个月的产量就已经达到1860.9万吨。
特厚板的产量增长速度也比较快，从2004年的180.01万吨增至2009年的474.56万吨，增长幅度达163.6%，今天1-10月份的产量达393.1万吨。
而在2000年的时候，我国特厚板产量仅为71.43万吨，从2003年以后，随着我国经济的高速发展，国内也相继投产了一批具有世界先进水平的特宽厚板轧机，之后一直到2007年我国特厚板的产量也以每年百分之三十几的速度增长。
从地区来看，我国目前特厚板产量最大的省份是河南省，今年1-10月份特厚板产量已经达到109.2万吨了，其中贡献最大的是舞阳钢铁，现在已经成为我国宽厚板生产基地。
其次是湖南省，随着华菱湘钢2006年8月建成投产目前国内配置水平最高、最大的常化热处理炉，产量迅速从2005年的4.33万吨跃升到2006年的37.77万吨。
河北省也在特厚板市场上占有较大份额，今年前10个月的特厚板产量已经达到43.3万吨。
而近两年产量增长最快的要数江苏省，迅速崛起的民营钢企沙钢、长达、益成等宽厚板生产企业也渐渐在市场上占据了一席之地。
从我国厚板分省市产量统计表可以看到，我国厚板产量最高的是民营中厚板生产企业集中的江苏地区，在2009年以262.39万吨的产量占据我国厚板产量第一的位置，今年1-10月份的产量就以达到229.2万吨。
其次是河北省，凭借良好的原料采购优势和价格优势，唐山中厚板公司，邯钢等企业的厚板产品如今已是遍布全国。
目前我国已经成为世界最大的中厚板生产国和消费国，宽厚板产品也已经远销欧美等国家，但就在1978年以前我国的宽厚板轧机设备还是全部从国外进口。
直到1978年9月，由冶金工业部和一机部，领导北京钢铁设计研究总院、德阳二重、东方电机等企业自行设计制造的国产设备4200mm单机架四辊轧机才在河南舞阳钢铁公司建成投产。
在2003年之前，我国还是连一台4300mm以上的厚板轧机都没有，但2009年就已建成了5500mm轧机，而且现在还有6条5000mm和1条5500mm宽厚板轧机正在规划建设之中。
随着经济的发展和科技的进步，宽厚板的应用领域将会越来越广，宽厚板的潜在需求也在逐步增长。
宽厚板的生产能力也关系到我国国防建设、能源开发、基础设施建设等的发展，所以宽厚板生产企业在我国经济建设和发展中发挥着重要作用。
下面笔者就我国目前几大宽厚板生产企业的情况做一个简要概述。
国内宽厚板产业先驱——鞍钢股份有限公司鞍钢集团总经理张晓刚曾说过“鞍钢发展史是中国钢铁工业发展的一个缩影。
可以说，只要有重大工程建设，就能看到鞍钢的身影”。
他这句话一点不假，鞍钢是我国最早的钢铁生产基地，始建于1916年，前身为日伪时期的鞍山制铁所和昭和制钢所，但新鞍钢公司是在1949年7月9日成立的，发展至今已有六十多年的历史。
作为钢铁长子，其发展也历经了涅槃般的重生，成为目前我国四大钢铁集团之一。
在这几十年的发展过程中，鞍钢创造了无数个第一，那里诞生过新中国第一根无缝钢管、第一根重轨、第一座现代化高炉……伴随着被誉为“世界轧机之王”的5500mm特宽厚板轧机线投产，鞍钢又拥有了我国第一条5000mm以上宽厚板轧机。
鞍钢始终把眼光放在长远发展上，可以说鞍钢是我国中厚板尤其是宽厚板生产企业的先驱。
20世纪后期鞍钢是国内少数几家可以轧制4米以上宽度厚板的钢铁企业之一，装备水平一直处于国内较领先, 地位。
然而进入21世纪以后，随着国内其它钢厂的改造，鞍钢遇到极大挑战，因此鞍钢也开始引进奥钢联的4．3米四辊可逆式轧机对其原先的宽厚板轧机进行改造。
到2003年9月3日全线热负荷试车一次成功，为年产100多万吨创造了条件。
目前鞍钢股份有限公司中厚板厂拥有一条中板生产线，一条厚板生产线，产品规格为厚度8-150mm、宽度1500-4000mm。
所能生产的钢板品种规格可达1000多种。
此外，鲅鱼圈新厂有一条5500mm宽厚板轧机生产线于2009年5月全线投产。
该5500mm轧机生产线采用了热装热送、板型控制等13项先进技术，轧制力为1万吨，生产钢板尺寸宽度为900-5300mm，厚度为5-150mm，最厚可达450mm,长度为3-25米。
主要生产宽度4米以上军民用高强度宽厚船用钢板、舰艇板、核电用特种钢板、耐大气腐蚀板、大口径油气焊管和模具板等高技术含量、高附加值产品。
计划宽厚板年产能为200万吨。
在引进先进生产装备的同时，鞍钢还通过不断的技术创新，有效的改善了钢材性能，提高了钢材强度和产品质量。
2005年鞍钢厚板产品成功通过德国莱茵公司TUV包括AD2000、U标志、PED指令三项认证，成为国内第一家通过欧洲此三项认证的中厚板厂，取得了进军欧洲市场的通行证。
鞍钢生产出的船板、管线钢等产品也均处于国内领先水平。
2006年5月23日，鞍钢新轧船板多钢种全部通过英国、挪威等九国船级社的权威认证，高强级别最大厚度由过去40mm增加到100mm，超高强级别达到80mm，开发填补了国内空白。
2009年大线能量焊接船板在国内率先通过五国船级社认证，再一次填补国内空白。
随着国内钢企兼并重组的浪潮兴起，鞍钢也在与攀钢、重钢恰谈重组事宜，虽然现在还没有结果，但笔者希望共和国的钢铁摇篮——鞍钢凭借雄厚的技术实力和先进的生产设备在将来的道路上能够创造更多的辉煌。
从2003年开始，我国掀起了宽厚板轧机建设高潮。
截至发稿，全国共建成投产了2800mm至5500mm四辊式单机架或双机架中厚板轧机共38台，其中5000mm以上级别轧机5台，4100-4300mm轧机11台、3800mm轧机6台，3500mm轧机12台（含单机炉卷3台)，另外还有2800mm级轧机4台。
2003年前已经投产的26台中厚板轧机也都经过了不同程度的技术改造。
现代宽厚板轧机线越来越趋于大型化和精密化，目前正在规划建设的5000mm以上轧机就有6台。
如此的发展速度也将促进中国向世界宽厚板生产第一大国挺进。
作为国内宽厚板生产基地，舞阳钢铁有限公司无论是在产量上还是在板材质量上都力争做到最好。
国内宽厚板生产基地——舞阳钢铁1978年9月8日，我国自行研发建造的当时最大的4200mm四辊可逆式单机架厚板轧机在河南舞阳钢铁公司投产。
产品用于舰船、坦克、潜艇、高压锅炉、核电等领域，为我国国防建设做出了重大贡献，被授予“功勋轧机”称号。
发展至今，舞钢已具有年产300万吨钢、260万吨宽厚钢板、销售收入百亿元的大型企业，可产产品规格厚度为8-650mm,宽1500-4020mm，长3000-27000mm，其覆盖范围之广为目前我国之最。
河北钢铁集团舞阳钢铁有限责任公司，是我国首家宽厚钢板生产和科研基地,我国重要的宽厚钢板国产化替代进口基地，等等类似头衔都没有使舞钢人迷失前进的动力。
随着近些年国内钢结构行业的发展，舞钢宽厚板在国内大型建筑，桥梁，船舶等方面的运用越来越多，奥运会、世博会、亚运会馆厂都能看到舞钢的产品。
为进一步做大做强宽厚板科研生产基地，走精品加规模的发展之路，引领中国宽厚钢板的发展方向，该公司作出重大决策：以4200mm轧机易地改造的方式，建设具有世界一流水平的双机架5000mm 轧钢生产线。
5000mm轧机线投产后将使舞钢具备年产600万吨钢、500万吨钢板的生产能力。
在舞钢人不懈努力之下，舞钢将继续为保持国内领先、国际一流的现代化宽厚板生产科研基地而努力。
迅速崛起的民营企业——沙钢2009年中国企业500强中名列第35位，中国制造业500强中名列第11位，全国民企中名列第1位，并成功跻身世界500强，2010年是全国名企第二位，世界500强第415位，这些殊荣是对沙钢综合实力的肯定。
但作为宽厚板生产企业，沙钢却是一个后来者。
基于国内宽厚板生产线成熟的技术，高起点的沙钢把目光放在高科技含量和高附加值的板材产品上。
江苏沙钢集团有限公司于2003年7月23日和香港恒得有限公司共同组建张家港沙景宽厚板有限公司，2006年上马建设5000mm宽厚板轧机生产线。
2009年全部建成投产，也将其宽厚板年生产能力提升到400万吨。
主要品种为宽度3500～4800毫米、厚度5～50毫米的高科技含量、高附加值的船用钢和管线钢。
在2009年10月21日，沙钢3500mm中厚板生产线又开始动工建设，项目竣工后，可以与沙钢已有的5m宽厚板配套，形成了集约化专业化的优势，以此为江苏沿江造船工业提供原材料。
此外，沙钢还有一条5000mm轧机线正在规划中。
国内宽厚板轧机统计(2800mm及以上中厚板轧机，不包含炉卷机）公司名称轧机规格（宽度mm×辊数）投产/改造时间设计年产能（万吨）产品规格粗轧机精轧机宝钢中厚板厂5000*45000*42005.3/2008.121805-400*900-4800宝钢集团罗泾厚板厂4200*44200*42008.31605-200*1800-4000鞍钢营口宽厚板厂5500*45000*42008年底2005-400*900-5300鞍钢新轧钢有限公司厚板厂4300*41993.7/2003.9100/1306-150*1500-4100秦皇岛首钢板材有限公司3300*4二手1993.370/806-80*1000-3000秦皇岛首钢板材公司宽厚板厂4300*44100*42005底粗轧2009精轧150/1805-150*1500-4100。
