多层及高层房屋结构的组成
二建考试必备-建筑结构与设备(5) 多层与高层建筑结构体系

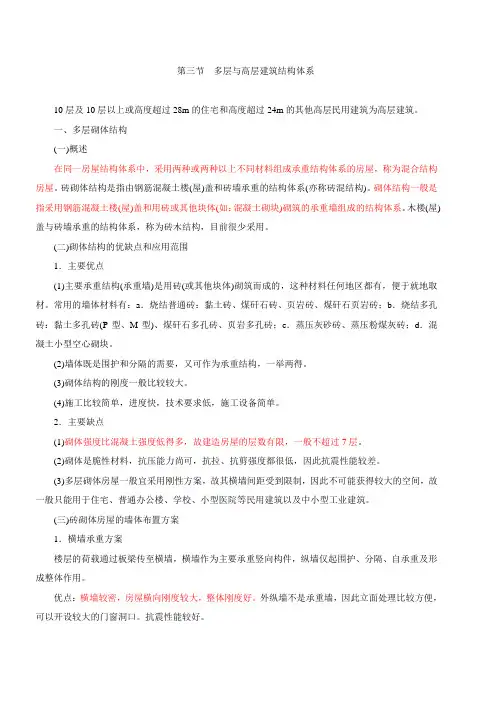

第三节多层与高层建筑结构体系10层及10层以上或高度超过28m的住宅和高度超过24m的其他高层民用建筑为高层建筑。
一、多层砌体结构(一)概述在同一房屋结构体系中,采用两种或两种以上不同材料组成承重结构体系的房屋,称为混合结构房屋。
砖砌体结构是指由钢筋混凝土楼(屋)盖和砖墙承重的结构体系(亦称砖混结构)。
砌体结构一般是指采用钢筋混凝土楼(屋)盖和用砖或其他块体(如:混凝土砌块)砌筑的承重墙组成的结构体系。
木楼(屋)盖与砖墙承重的结构体系,称为砖木结构,目前很少采用。
(二)砌体结构的优缺点和应用范围1.主要优点(1)主要承重结构(承重墙)是用砖(或其他块体)砌筑而成的,这种材料任何地区都有,便于就地取材。
常用的墙体材料有:a.烧结普通砖:黏土砖、煤矸石砖、页岩砖、煤矸石页岩砖;b.烧结多孔砖:黏土多孔砖(P型、M型)、煤矸石多孔砖、页岩多孔砖;c.蒸压灰砂砖、蒸压粉煤灰砖;d.混凝土小型空心砌块。
(2)墙体既是围护和分隔的需要,又可作为承重结构,一举两得。
(3)砌体结构的刚度一般比较较大。
(4)施工比较简单,进度快,技术要求低,施工设备简单。
2.主要缺点(1)砌体强度比混凝土强度低得多,故建造房屋的层数有限,一般不超过7层。
(2)砌体是脆性材料,抗压能力尚可,抗拉、抗剪强度都很低,因此抗震性能较差。
(3)多层砌体房屋一般宜采用刚性方案,故其横墙间距受到限制,因此不可能获得较大的空间,故一般只能用于住宅、普通办公楼、学校、小型医院等民用建筑以及中小型工业建筑。
(三)砖砌体房屋的墙体布置方案1.横墙承重方案楼层的荷载通过板梁传至横墙,横墙作为主要承重竖向构件,纵墙仅起围护、分隔、自承重及形成整体作用。
优点:横墙较密,房屋横向刚度较大,整体刚度好。
外纵墙不是承重墙,因此立面处理比较方便,可以开设较大的门窗洞口。
抗震性能较好。
缺点:横墙间距较密,房间布置的灵活性差,故多用于宿舍、住宅等居住建筑。
2.纵墙承重方案其受力特点是:板荷载传给梁,再由梁传给纵墙。
建筑结构——多层及高层房屋结构

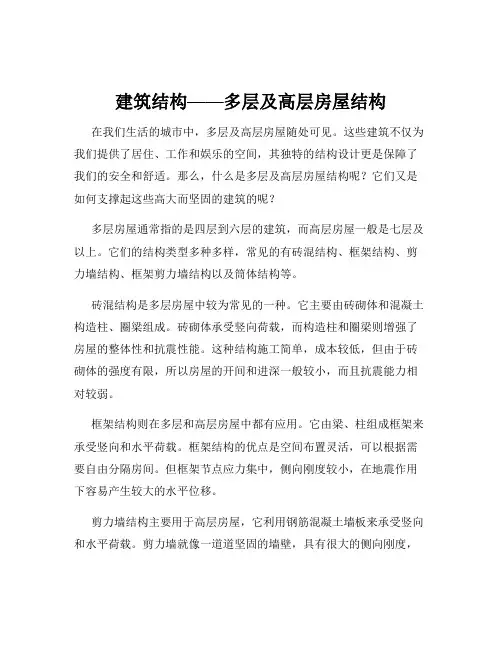

建筑结构——多层及高层房屋结构在我们生活的城市中,多层及高层房屋随处可见。
这些建筑不仅为我们提供了居住、工作和娱乐的空间,其独特的结构设计更是保障了我们的安全和舒适。
那么,什么是多层及高层房屋结构呢?它们又是如何支撑起这些高大而坚固的建筑的呢?多层房屋通常指的是四层到六层的建筑,而高层房屋一般是七层及以上。
它们的结构类型多种多样,常见的有砖混结构、框架结构、剪力墙结构、框架剪力墙结构以及筒体结构等。
砖混结构是多层房屋中较为常见的一种。
它主要由砖砌体和混凝土构造柱、圈梁组成。
砖砌体承受竖向荷载,而构造柱和圈梁则增强了房屋的整体性和抗震性能。
这种结构施工简单,成本较低,但由于砖砌体的强度有限,所以房屋的开间和进深一般较小,而且抗震能力相对较弱。
框架结构则在多层和高层房屋中都有应用。
它由梁、柱组成框架来承受竖向和水平荷载。
框架结构的优点是空间布置灵活,可以根据需要自由分隔房间。
但框架节点应力集中,侧向刚度较小,在地震作用下容易产生较大的水平位移。
剪力墙结构主要用于高层房屋,它利用钢筋混凝土墙板来承受竖向和水平荷载。
剪力墙就像一道道坚固的墙壁,具有很大的侧向刚度,能够有效地抵抗水平荷载,如风力和地震力。
不过,剪力墙结构的空间布置相对不够灵活。
框架剪力墙结构结合了框架结构和剪力墙结构的优点。
在框架结构中布置一定数量的剪力墙,既保证了空间的灵活性,又提高了结构的抗侧力能力。
这种结构在高层房屋中应用广泛,能够适应不同的建筑功能和造型要求。
筒体结构是一种更加高效的结构形式,适用于超高层建筑。
它可以分为框筒结构、筒中筒结构和束筒结构等。
筒体结构具有极大的侧向刚度和承载力,能够有效地抵抗风荷载和地震作用。
在多层及高层房屋的结构设计中,荷载的考虑至关重要。
竖向荷载包括房屋自身的重量、家具设备的重量以及人员的重量等。
而水平荷载,如风力和地震力,对于高层房屋的影响更为显著。
为了抵抗水平荷载,结构需要具备足够的侧向刚度和抗震能力。
建筑结构 第五章 钢筋混凝土多层与高层结构
随着房屋楼层数、高度的增加和抗震设防要求的提高, 上述基于平面工作状态的框架、剪力墙所组成的高层建筑 结构体系便不能满足要求了,在这种情况下,应使剪力墙 构成空间薄壁筒体,成为竖向悬壁箱形粱,或使框架的柱 子密集排列,使梁的刚度加强成为框筒,以一个或多个简 体作为主要抵抗水平力的结构称为筒体结构。 筒体根据开孔的多少,筒体有空腹筒和实腹筒之分。 实腹筒一般由电梯井、楼梯间、管道井等形成,开孔少, 因其常位于房屋中部,故又称核心筒。 空腹筒又称框筒,由布置在房屋四周的密排立柱和截面、 高度很大的横梁组成。这些横梁称为窗裙梁,梁高一般为 0.6~1.22m。
沉降缝: 指同一建筑物高低相差悬殊,上部荷载分布不均匀,或建在不同地基土壤
上时,为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。沉降缝把 建筑物划分成几个段落,自成系统,从基础、墙体、楼板到房顶各不连接。缝宽一般 为30~70毫米。将建筑物或构筑物从基础至顶部完全分隔成段的竖直缝。借以避免各 段不均匀下沉而产生裂缝。通常设置在建筑高低、荷载或地基承载力差别很大的各部 分之间,以及在新旧建筑的联接处。 沉降缝的设置,主要与基础受到的上部荷载及场地地质条件有关。当上部荷载差异较大, 则应设沉降缝;沉降缝可利用挑梁或搁置预制板、梁等方法做成。
由核心筒、框筒等基本单元组成的承重结构体系称为筒体体 系。根据房屋高度及其所受水平力的不同,筒体体系可以布置 成束筒结构和多重筒结构等形式。筒中筒结构通常用框筒作为 外筒,实腹筒作为内筒。
第二节 框架结构
(一)框架的类型
按施工方法的不同,框架结构可分为现浇框架、装配式框架 和现浇预制框架三种类型。 (1)全现浇整体式框架:全部构件都在现场工地现浇而成。 优点:结构整体性及抗震性能好,平面布置比较灵活,预埋件少, 节省钢材; 缺点:现场工作量大,模板消耗多,施工周期较长。北方冬季施工 困难。 适用范围:对功能复杂,使用要求高,抗震性能要求高的多、高层 框架。 (2)半现浇式框架:将房屋结构中的梁板柱部分现浇部分装配 而形成的结构形式:一种是梁柱现浇,板预制,另一种是柱现浇, 梁板预制。 优点:施工简单,整体性较全装配式好,又比全现浇式节约模板, 省去现场支模
房屋主体结构包括哪些

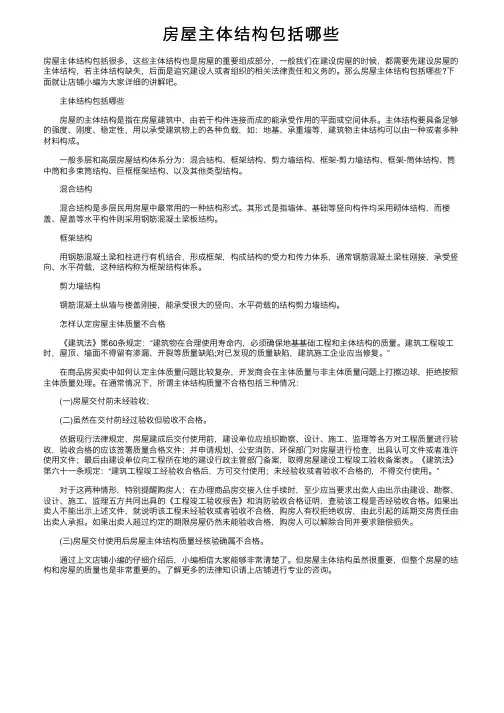

房屋主体结构包括哪些房屋主体结构包括很多,这些主体结构也是房屋的重要组成部分,⼀般我们在建设房屋的时候,都需要先建设房屋的主体结构,若主体结构缺失,后⾯是追究建设⼈或者组织的相关法律责任和义务的。
那么房屋主体结构包括哪些?下⾯就让店铺⼩编为⼤家详细的讲解吧。
主体结构包括哪些房屋的主体结构是指在房屋建筑中,由若⼲构件连接⽽成的能承受作⽤的平⾯或空间体系。
主体结构要具备⾜够的强度、刚度、稳定性,⽤以承受建筑物上的各种负载,如:地基、承重墙等,建筑物主体结构可以由⼀种或者多种材料构成。
⼀般多层和⾼层房屋结构体系分为:混合结构、框架结构、剪⼒墙结构、框架-剪⼒墙结构、框架-筒体结构、筒中筒和多束筒结构、巨框框架结构、以及其他类型结构。
混合结构混合结构是多层民⽤房屋中最常⽤的⼀种结构形式。
其形式是指墙体、基础等竖向构件均采⽤砌体结构,⽽楼盖、屋盖等⽔平构件则采⽤钢筋混凝⼟梁板结构。
框架结构⽤钢筋混凝⼟梁和柱进⾏有机结合,形成框架,构成结构的受⼒和传⼒体系,通常钢筋混凝⼟梁柱刚接,承受竖向、⽔平荷载,这种结构称为框架结构体系。
剪⼒墙结构钢筋混凝⼟纵墙与楼盖刚接,能承受很⼤的竖向、⽔平荷载的结构剪⼒墙结构。
怎样认定房屋主体质量不合格《建筑法》第60条规定:“建筑物在合理使⽤寿命内,必须确保地基基础⼯程和主体结构的质量。
建筑⼯程竣⼯时,屋顶、墙⾯不得留有渗漏、开裂等质量缺陷;对已发现的质量缺陷,建筑施⼯企业应当修复。
”在商品房买卖中如何认定主体质量问题⽐较复杂,开发商会在主体质量与⾮主体质量问题上打擦边球,拒绝按照主体质量处理。
在通常情况下,所谓主体结构质量不合格包括三种情况:(⼀)房屋交付前未经验收;(⼆)虽然在交付前经过验收但验收不合格。
依据现⾏法律规定,房屋建成后交付使⽤前,建设单位应组织勘察、设计、施⼯、监理等各⽅对⼯程质量进⾏验收,验收合格的应该签署质量合格⽂件;并申请规划、公安消防、环保部门对房屋进⾏检查,出具认可⽂件或者准许使⽤⽂件;最后由建设单位向⼯程所在地的建设⾏政主管部门备案,取得房屋建设⼯程竣⼯验收备案表。
多层及高层房屋钢框架结构
4.3 柱和支撑的设计
4.3.1 框架柱设计概要
➢柱截面形式: 箱形、焊接工字形、H型钢、圆管等 ➢截面估计:按1.2N的轴心受压构件,34层作一次截面变
化,厚度不宜超过100mm ➢板件宽厚比,见下表 ➢长细比:多层(12层)框架柱在68度设防时不应大于120,
9度设防时不应大于100。高层(>12层)框架柱在设防烈度 为6,7以及8和9度时,分别为120,80以及60
bc1= bc2
组合梁混凝土翼板的有效宽度
(a) Afbcehcfcm (塑性中和轴在混凝土受压翼板内)
(b) Af>bcehcfcm (塑性中和轴在钢梁截面内) 正弯矩时组合梁横截面抗弯承载力计算图
2.负弯矩作用时
MMp+Asfsy(y3+/y4 /2)
As
组合梁塑性中和轴 钢梁塑性中和轴
y4 y3
多层(12 层)
高层(>12 层)
7度 8度 9度 6度 7度 8度 9度
13 11 9 9 8 8 7
33 30 27 25 23 23 21
31 28 25 23 21 21 19
42 40 40 38
➢ 截面形式:
1. 双轴对称截面 2. 单轴对称截面,采取防止绕对称轴屈曲的构造措施
➢ P-效应导致的附加效应:
多层(12层) 按压杆设计
150
按拉杆设计 200
120 120 150 150
高层(>12层)
120
90 60
➢ 板件宽厚比: 1. 6度抗震设防和非抗震设防:按《钢结构设计规范》(GB50017) 2. 抗震设防结构:
板件名称
翼缘外伸部分 工字形截面腹板
建筑结构——多层及高层房屋结构
我国《钢筋混凝土高层建筑结构设计与施工规程 》将 10层和10层以上的房屋 划为高层建筑。 在1972年召开的国际高层建筑会议上,把高层建筑分为四类: 第一类高层:9—16层(最高到50m); 第二类高层:17—25层(最高到75m); 第三类高层:26—40层(最高到100m); 第四类高层:40层以上(或高度100m以上)。 3~8层的民用建筑则称为多层房屋。
(2)纵向框架承重方案 楼板放在纵向框架梁上,房屋的横向布置连系梁。当为大开间柱网时可考虑采 用此方案。如图11-3b。
(3)纵横向框架承重体系 两个方向的梁都要承担楼板传来的竖向荷载,梁的截面均较大,房屋双向刚度 均较大。如图11-3C所示。
图11-3
3、变形缝设置
变形缝有: 伸缩缝பைடு நூலகம்沉降缝 防震缝
1A2.6.3现浇框架的构造要求
1、一般要求 2、连接构造
1、一般要求
(1)材料尺寸要求
A、 混凝土强度等级不低于C20,纵向钢筋采用 Ⅰ级、Ⅱ级钢筋,箍筋采用Ⅰ级钢筋。 B、梁柱混凝土保护层最小厚度应根据框架所处环境条件确定。 C、框架梁柱的截面尺寸最终应根据房屋的侧移验算是否满足规范要求来确定。 D、框架梁柱应分别满足受弯构件和受压构件的构造要求,地震区的框架还应满足抗震设
图11-13
⑤ 框架顶层端节点内纵向钢筋的锚固,见图11-14 。 根据偏心距的大小,梁柱纵向钢筋的截断位置分三种情形:
图11-14
• 上、下柱连接
上、下柱的钢筋宜采用焊接,也可采用搭接。下柱钢筋伸 出搭接长度的要求如图11-15。
图11-15
• 下柱伸入上柱塔接钢筋的根数及直径应 满足上柱要求,见图11-16。
• 柱网布置宜考虑下述原则: a、柱网应规则、整齐、间距合理,传力体
高层建筑的四大结构体系
高层建筑的四大结构体系目前国内高层建筑的四大结构体系:框架结构、剪力墙结构、框架剪力墙结构和筒体结构。
一、框架结构体系:框架结构体系是由楼板、梁、柱及基础四种承重构件组成。
由梁、柱、基础构成平面框架,它是主要承重结构,各平面框架再由连系梁连系起来,即形成一个空间结构体系,它是高层建筑中常用的结构形式之一。
一般用于钢结构和钢筋混凝土结构中,由梁和柱通过节点构成承载结构,框架形成可灵活布置的建筑空间,使用较方便。
钢筋混凝土框架按施工方法的不同。
又可分为:①梁、板、柱全部现场浇筑的全现浇框架;②楼板预制,梁、柱现场浇筑的部分现浇框架;③梁、板预制,柱现场浇筑的半装配式框架;④梁、板、柱全部预制的全装配式框架。
优点:建筑平面布置灵活,能获得大空间,建筑立面也容易处理,结构自重轻,计算理论也比较成熟,在一定高度范围内造价较低。
缺点:框架结构本身柔性较大,抗侧力能力较差,在风荷载作用下会产生较大的水平位移,在地震荷载作用下,非结构构件破坏比较严重。
适用范围:框架结构的合理层数一般是6到15层,最经济的层数是10层左右。
由于框架结构能提供较大的建筑空间,平面布置灵活,可适合多种工艺与使用的要求,已广泛应用于办公、住宅、商店、医院、旅馆、学校及多层工业厂房和仓库中。
二、剪力墙结构体系在高层建筑中为了提高房屋结构的抗侧力刚度,在其中设置的钢筋混凝土墙体称为“剪力墙”,剪力墙的主要作用在于提高整个房屋的抗剪强度和刚度,墙体同时也作为维护及房间分隔构件。
优点:由钢筋混凝土墙体承受全部水平和竖向荷载,剪力墙沿横向纵向正交布置或沿多轴线斜交布置,它刚度大,空间整体性好,用钢量省。
历史地震中,剪力墙结构表现了良好的抗震性能,震害较少发生,而且程度也较轻微,在住宅和旅馆客房中采用剪力墙结构可以较好地适应墙体较多、房间面积不太大的特点,而且可以使房间不露梁柱,整齐美观。
缺点:剪力墙结构墙体较多,不容易布置面积较大的房间,为了满足旅馆布置门厅、餐厅、会议室等大面积公共用房的要求,以及在住宅楼底层布置商店和公共设施的要求,可以将部分底层或部分层取消剪力墙代之以框架,形成框支剪力墙结构。
多层与高层建筑结构
第一篇多层与高层建筑结构砖混结构:一般所指是由钢筋混凝土楼(屋)盖和砖墙承重的结构体系。
混合结构房屋是指同一房屋结构体系中采用两种或者两种以上不同材料组成承重结构。
目前一般所指是由钢筋混凝土楼(屋)盖和砖墙承重的结构体系(也称砖混结构)。
墙体构造要求:1.须注意横墙间距的大小、2.纵墙宜尽可能贯通,3.墙体要适当加设壁柱。
4、墙体要适当设置伸缩缝。
5、墙体要适当设置沉降缝钢筋混凝土楼盖根据施工方法的不同,可分为装配式和现浇式。
装配式楼盖的选型中,铺板式楼盖是当前最常用的一种形式。
常用的预制铺板的截面形式有:实心平板,空心板和槽形板。
房屋采用空心板,走道采用实心平板或槽形板为宜。
现浇式楼盖的结构形式有:单向板肋形楼盖和双向板肋形楼盖。
单向板肋梁楼盖荷载传递路线为:板—次梁—柱(或墙)--基础—地基双向板肋梁楼盖荷载传递路线为:板—梁—柱(或墙)--基础—地基现浇式楼盖结构平面布置就是在建筑平面上进行梁、板的布置。
肋梁楼盖一般由板、次梁和主梁三种构件组成。
第二章框架结构体系框架是由梁和柱刚性连接的骨架结构。
框架的结构特点就在于“刚节点”。
框架结构由梁板式结构和无梁式结构组成。
梁板式结构由梁、板、柱三种基本构件组成。
多用于多层与高层房屋建筑上。
无梁式结构式有板和柱子组成的结构实质是无梁楼盖结构。
按框架的施工方法划分可分为四类:现浇整体式框架、装配式框架、半现浇框架、装配整体式框架。
按承重结构划分:全框架、内框架。
按框架的构件划分:短柱单梁式、长柱单梁式、组合单元式。
装配式接头形式:梁与柱的接头:1暗牛腿刚接方式、2明牛腿刚接方式柱与柱的接头方式:木式焊接连接。
梁与板的接头方式:叠合梁式。
框架的布置:主要承重框架横向布置、主要承重框架纵向布置、主要承重框架纵横两向布置。
现浇无梁楼盖结构由板、柱帽及柱子组成。
装配式无梁楼盖结构由跨中板、柱上板和柱帽组成。
双向板式由双向跨中板、柱上板和柱帽组成。
第三章剪力墙结构体系剪力墙主要效能在于提高房屋的抗侧力刚度。
多层及高层房屋_钢结构
框筒结构
❖框筒结构是筒体结构的一种结构布置(筒中筒) ❖适用的建筑高度可超过90层(因横向刚度较大)
结构及受力特点:
1)内部设置剪力墙式的内筒,与及其他竖向构件 主要承受竖向荷载;
多层和高层房屋建筑之间无严格的界线;大致可以 12层(高度约40m)为界;
主要优点
(1)重量轻
(2)抗震性能好
(3)施工周期短
(4)工业化程度高
(5)环保效果好
1
天津丽苑钢结构住宅
天
津
丽
苑
钢
结
构
住
宅
2
莱钢开发的钢结构住宅
3
全国最大的 钢结构住宅 示范工程--武 汉世纪家园
项目
4
5
6
4.1 多、高层房屋结构的组成
2)外筒体采用密排框架柱和各层楼盖处的深梁刚 接,形成一个悬臂筒(竖直方向)以承受侧向 荷载;
3)同时设置刚性楼面结构作为框筒的横隔。
束筒结构
由各筒体之间共用筒壁的一束筒状结构组成(减缓 框筒结构的剪力滞后效应)P171
可将各筒体在不同的高度中止 可较灵活地组成平面形式
筒体
密柱深梁的钢结构筒体 钢筋混凝土筒体(常作为内筒出现)
结构类型
6、7度 7度
8度
9度
(0.15g) (0.15g)
(0.4g)
0.2g 0.3g
框架
110
框架—中心支撑
220
框架—偏心支撑
240
(延性支撑)
筒体(框筒、筒中 300 筒,桁架筒,束筒)
和巨型框架
90
多层及高层房屋结构
第八章 多高层钢筋混凝土房屋 世界十大高层: 世界十大高层:第四(国家石油公司双塔大楼) 国家石油公司双塔大楼)
国家石油公司双塔大楼位 于吉隆坡市中心美芝律, 于吉隆坡市中心美芝律,高88 层,是当今世界名冠的超级建 巍峨壮观,气势雄壮, 筑。巍峨壮观,气势雄壮,是 马来西亚的骄傲。 马来西亚的骄傲。 它曾以451.9 451.9米的高度打 它曾以451.9米的高度打 破了美国芝加哥希尔斯大楼保 持了22年的最高记录。 22年的最高记录 持了22年的最高记录。这个工 程于1993 12月27日动工 1993年 日动工, 程于1993年12月27日动工, 1996年 13日正式封顶 日正式封顶, 1996年2月13日正式封顶, 1997年建成使用 年建成使用。 1997年建成使用。登上双塔大 楼,整个吉隆坡市秀丽风光尽 收眼底,夜间城内万灯齐放, 收眼底,夜间城内万灯齐放, 景色尤为壮美。 景色尤为壮美。
9.1 多层及高层房屋结构体系
8.1 多层及高层房屋结构体系 框架-剪力墙结构(框剪结构)
第8章 多层及高层 房屋结构
8.1 多层及高层房屋结构体系
1、多高层的划分 、
划分依据 消防车供水能力 设置电梯标准 多层:2~9层,且≯28m的建筑物 高层:≥10层,或> 28m的建筑物
8.1 多层及高层房屋结构体系
划分界限
8.1 多层及高层房屋结构体系 2、高层建筑结构特点 、
⑴占地面积小、获得建筑面积多:对城市造成热岛效应 或影响周边采光,玻璃幕墙可能造成光污染现象。 ⑵可提供更多空闲场地:可用作绿化,提供充足的日照、采 光和通风效果。 ⑶结构设计中水平荷载起控制作用(风荷载和地震作用) ⑷侧向位移须限制:层间位移过大,将导致承重构件或非承 重构件损坏; ⑸工程造价较高:竖向交通和防火要求导致。
7.1多高层建筑常用结构体系
特点:竖向荷载主要由框架承担, 水平荷载主要由剪力墙承担。兼有 框架体系和剪力墙体系的优点。
应用:15-30层的办公楼、公寓、
旅馆等。
筒体结构
组成:由钢筋混凝土墙或框架柱
(框筒)组成。
应用:一般用于45层左右甚至更高 的建筑。
常用几种筒体结构
框架核心筒结构
筒中筒结构
多高层建筑常用结构体系
多层及高层房屋结构体系
多高层的划分
高层:≥10层,或> 28m的住宅 和超过24m的其他建筑
多层及高层房屋结构体系
常用结构体系
框架结构 剪力墙结构 框架-剪力墙结构
筒体结构
0层 地震区: 10层以下
框架结构
特点:平面布局灵活, 易于设置大房间的需要, 承受竖向荷载很合理。
成束筒结构
多高层结构的荷载特点
• 随高度H增加,水平荷载产生的效应快速增加,水平荷载将 成为控制结构设计的主要因素
• 竖向荷载下:结构中仅轴力N随H呈线性关系,M、V并不增 加;
• 水平荷载下:M、V均随H增加而呈快速增长, 侧移也增加更 快。
多高层结构的荷载特点
多高层结构的荷载特点
• 低层民用建筑:竖向荷载起控制作用 • 多层建筑:水平荷载与竖向荷载共同起控制作用 • 高层建筑:水平荷载起控制作用.
框架的抗侧刚度小, 抵抗水平荷载能力较差。
剪力墙结构
组成:由钢筋混凝土的墙体,组 成房屋的结构体系
应用:15-50层,用于高层住宅、 旅馆、写字楼等。
剪力墙结构
特点:钢筋混凝土墙体承受竖向 荷载和水平荷载,有很大的抗侧 刚度。但房屋被剪力墙分割成较 小空间,不适用于需大空间的建 筑物
框架-剪力墙结构(框剪结构)
结构抗震第五章多层和高层钢筋混凝土结构房屋
破坏不易修复。
第五章 多层和高层钢筋混凝土房屋
柱底 与柱顶相似,由于箍筋较柱顶密,震害相对柱顶较轻
精选课件
2)短柱------剪切破坏 短柱: H/b<4的柱,H:柱高; b:柱截面高度
当框架房屋中有错层、夹层或有半高填充墙, 或不适当地设置某些拉梁时,容易形成短柱
精选课件
一、结构方案不当引起的震害
1、平面不对称、刚度不均匀产生的震害 建筑平面布置不规则----质量中心和刚度中心不 重合----扭转效应---破坏严重(尤其是角柱)
2、竖向刚度突变产生的震害 竖向的质量或刚度有突变------突变处应力集中, 形成薄弱层----较大的塑性变形---结构破坏、甚 至倒塌 在强烈地震作用下,结构的薄弱楼层率先屈服、
优点是整体性能好、侧向刚度大,无论是强度或变形 都易满足抗震设计的要求;
缺点是大面积墙体的使用限制了建筑物内部平面布置 的灵活性,另外,刚度大产精生选课的件 地震作用也大,因此在设
第五章 多层和高层钢筋混凝土房屋
计中如对配筋和构造处理不当,可能会在受力大的部位产 生严重破坏。
剪力墙结构适用于20~30层 (4)筒体结构或由四周封闭的剪力墙构成单筒式的 筒状结构,或以楼电梯为内筒,密排柱深梁框架为外框筒 组成筒中筒结构。这种结构的空间刚度大,抗侧和抗扭刚 度都很强,建筑布局亦灵活。常用于超高层公寓、办公楼 和商业大厦建筑等。 目前,我国在工业与民用建筑中,特别在地震区,大 量采用多层框架和框架——剪力墙体系。本章主要介绍钢 筋砼框架结构房屋的抗震设精计选课。件
填充墙破坏的主要原因是:墙体受剪承载力低,变形 能力小,墙体与框架缺乏有效的拉结,在往复变形时墙体 易发生剪切破坏和散落。
(完整)钢筋混凝土多层及高层框架结构
常用结构体系钢筋混凝土多层及高层房屋有框架结构、框架—剪力墙结构、剪力墙结构和筒体结构四种主要的结构体系。
1 、框架结构框架结构房屋(是由梁、柱组成的框架承重体系,内、外墙仅起围护和分隔的作用。
框架结构的优点是能够提供较大的室内空间,平面布置灵活,因而适用于各种多层工业厂房和仓库。
缺点:在水平荷载下表现出抗侧移刚度小,水平位移大。
因此,框架结构房屋一般不超过15层。
框架结构柱网示意图2 、剪力墙结构剪立墙结构示意图广州白云宾馆当房屋层数更多时,水平荷载的影响进一步加大,可采用剪力墙结构,此种结构的刚度较大,在水平荷载下侧移小,但平面布置不灵活,适用于15~35层的小开间的民用建筑高层房屋。
广州白云宾馆(33层、112M>采用的就是剪力墙结构。
3 、框架——剪力墙结构为了弥补框架结构随房屋层数增加,水平荷载迅速增大而抗侧移刚度不足的缺点,可在框架结构中增设钢筋混凝土剪力墙形成框架—剪力墙结构。
在框架—剪力墙结构房屋中,框架负担竖向荷载为主,而剪力墙将负担绝大部分水平荷载。
多用于16~25层的工业与民用建筑中(如办公楼、旅馆、公寓、住宅及工业厂房>。
4 、筒体结构简体结构是将剪力墙集中到房屋的内部和外围形成空间封闭筒体,使整个结构体系既具有极大的抗侧移刚度,又能因剪力墙的集中而获得较大的空间,使建筑平面获得良好的灵活性,因为抗侧移刚度较大,适用于更高的高层房屋(≥30层,≥100m>。
筒体结构有单筒体结构(包括框架核心筒和框架外框筒>、筒中筒结构和成束筒结构等三种形式(图7-2>。
图7-2筒体结构 (a>框架内筒结构;(b>筒中筒结构;?束筒结构框架结构1 、框架结构承重方案横向框架承重横向框架承重布置方案是板、连系梁沿房屋纵向布置,框架承重梁沿横向布置(图7-3>,有利于增加房屋横向刚度。
缺点是因为主梁截面尺寸较大,当房屋需要较大空间时,其净空较小。
