2 .各轴段长度的确定
1.尽可能结构紧凑，保证零件所需要的装配和调整空间如 L应根据轴承端盖和联轴器装拆要求定出
2 各轴段长度主要由各 零件和轴装配部分的
轴向尺寸和各零件相
对位置尺寸确定 3 为保证各传动件轴向
固定，轴与传动件轮毂
相配部分的长度一般比
轮毂长度短1－3mm。
精选课件ppt
轴的毛坯:一般用圆钢或锻件，有时也用铸钢或球墨铸铁。
精选课件ppt
9
轴的设计过程：
选择材料
轴的结构设计： 根据轴上零件的安装、
定位以及轴的制造工艺等 方面的要求，合理地确定 轴的结构形式和尺寸。
结构设计 轴的承载能力验算
验算合格? N
Y
结束 工作能力计算：
轴的承载能力验算指的是轴的强度、刚度和振动 稳定性等方面的验算。
转轴---传递扭矩又承受弯矩。
带式运 输机
电动机
精选课件ppt
减速器
转轴
2
分类： 按承受载荷分有：
类 型
按轴的形状分有：
转轴---传递扭矩又承受弯矩。 传动轴---只传递扭矩
发动机
传动轴
后桥
精选课件ppt
3
精选课件ppt
4
分类： 按承受载荷分有：
类 型
按轴的形状分有：
车厢重力
转轴---传递扭矩又承受弯矩 传动轴---只传递扭矩 心轴---只承受弯矩
22
3. 结构设计的基本要求 轴的结构没计主要是使轴的各部分具有合理的外形尺寸。
（1） 对装配在轴上的零件， 应进行可靠的轴向固定和周 向固定。
（2） 便于轴的加工和轴上零件的装拆。
（3） 有利于提高轴的强度和刚度， 以及节省材料， 减轻 重量。
精选课件ppt
23
四、轴的结构工艺性 1）为便于轴上零件的装拆，一般轴都做成从轴端逐渐向中间增 大的阶梯状。零件的安装次序 2）装零件的轴端应有倒角，需要磨削的轴端有砂轮越程槽，车螺 纹的轴端应有退刀槽。
n
精选课件ppt
20
1.轴上装配标准件（滚动轴承、联轴器、密封圈等)的轴段 （ ① ② ③ ⑦ ），其直径必须符合标准件的直径系列值
2 与一般零件（齿轮和带轮）相配合的轴段直径和零件毂孔直径 相同，采用标准尺寸。不予零件配合的轴段（5，6），其值不用 去标准值。
3 起定位作用的轴肩高度 应按11－3原则确定，如 12，45，67；非定位轴 肩（23，34，56），高 度一般1－3mm。
倒角
①②
③
④ ⑤⑥ ⑦
精选课件ppt
精选课件ppt
12
一、轴上零件的装配方案
据轴上零件定位、加工要求以及不同的零件装配方案，参考 轴的结构设计的基本要求，得出如图所示的两种不同轴结 构。
精选课件ppt
13
二、轴上零件的固定 1、轴上零件的定位 轴肩及轴环----阶梯轴上截面变化之处。
零件的轴向定位由轴肩（轴环）或套筒来实现。
特点：结构简单，定位可靠 ，可承受较大的轴向力 应用：齿轮、带轮、联轴器、 轴承等的轴向定位
精选课件ppt
10
第二节 轴的结构分析
轴的结构分析：包括定出轴的合理的
外形和全部结构尺寸
1.轴应便于制造，轴上零件要易于装拆； (制造安装) 2.轴和轴上零件要有准确的工作位置； (定位) 3.各零件要牢固而可靠地相对固定； (固定) 4.改善应力状况，减小应力集中。
精选课件ppt
11
轴的结构 轴主要由轴颈、 轴头、 轴身三部分组成(如图10-5)。 轴上被支承的部分为轴颈，如图中③， ⑦段； 安装轮毂的部 分称做轴头，如图中①，④段； 联接轴颈和轴头的部分称做 轴身，如图中②，⑥段。
精选课件ppt
17
紧定螺钉
特点：可承受很小的轴向力。 应用：适用于轴向力很小，转速低 的场合
精选课件ppt
18
2.轴上零件的周向固定
为了传递运动和转矩，防止轴上零件与轴作相对转动， 轴和轴上零件必须可靠地沿周向固定（连接）。常用的周 向固定方法有：销、键、花键、过盈配合和成形联接等， 其中以键和花键联接应用最广。
键连接
花键连接 销钉连接
精选课件ppt
19
三、各轴段直径和长度的确定 1、各轴段直径确定
各轴段所需的直径与轴上的载荷大小有关。初步求出 的直径作为承受扭矩的轴段的最小直径dmin，然后再 按轴上零件的装配方案和定位要求，从dmin处起逐一 确定各段轴的直径。
d3 9.55106 3 PA3 P
0.2[T] n
轴 工作时多为转轴，产生的应力多为变应力。 失效：疲劳损坏，轴颈过渡磨损、失圆或轴变形过大
碳钢： 35、45、50 ，尤其是45号钢。 正火或调质处理。
对应力集中的敏感性低，加工工艺性好，故应用最广， 对于不 重要或受力较小的轴也可用Q235A等普通碳素钢。
合金钢：具有比碳钢更好的机械性能和淬火性能，但对应 力集中比较敏感，且价格较贵，多用于对强度和耐磨性有 特殊要求的轴。

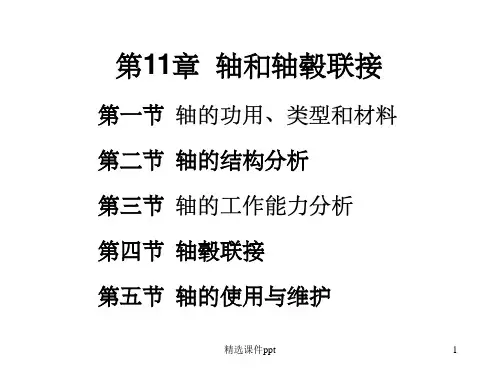

第11章 轴和轴毂联接
第一节 第二节 轴的结构分析 第三节 第四节 轴毂联接 第五节 轴的使用与维护
精选课件ppt
1
第一节 轴的功能、类型和材料
一、轴的功能和分类
轴是组成机器的重要零件之一，其主要功能是支持作回转
运动的传动零件(如齿轮、蜗轮等)，并传递运动和动力。
分类：
按承受载荷分有： 类 型
按轴的形状分有：
自行车 前轮轴
前叉
支毂 固定心轴
精选课件ppt
5
分类： 按承受载荷分有：
类 型
按轴的形状分有：
转轴---传递扭矩又承受弯矩
传动轴---只传递扭矩
心轴---只承受弯矩
直轴
光轴 阶梯轴
一般情况下，直 轴做成实心轴， 需要减重时做成 空心轴
精选课件ppt
6
分类： 按承受载荷分有：
类 型
按轴的形状分有：
转轴---传递扭矩又承受弯矩
传动轴---只传递扭矩
心轴---只承受弯矩
直轴
光轴 阶梯轴
曲轴
精选课件ppt
7
分类： 按承受载荷分有：
类 型
按轴的形状分有：
转轴---传递扭矩又承受弯矩
传动轴---只传递扭矩
心轴---只承受弯矩
直轴 曲轴
光轴 阶梯轴
挠性钢丝轴
精选课件ppt
8
二、轴的材料及选择
精选课件ppt
14
圆螺母
特点：定位可靠，装拆方便，可承受较大的轴向力
由于切制螺纹使轴的疲劳强度下降
应用：常用于轴的中部和端部
精选课件ppt
15
弹性挡圈
特点：结构简单紧凑，只能承受很小的轴向力。
应用：常用于固定滚动轴承等的轴向定位
精选课件ppt
16
轴端压板 特点：可承受剧烈振动和冲击。 应用：用于轴端零件的固定，
