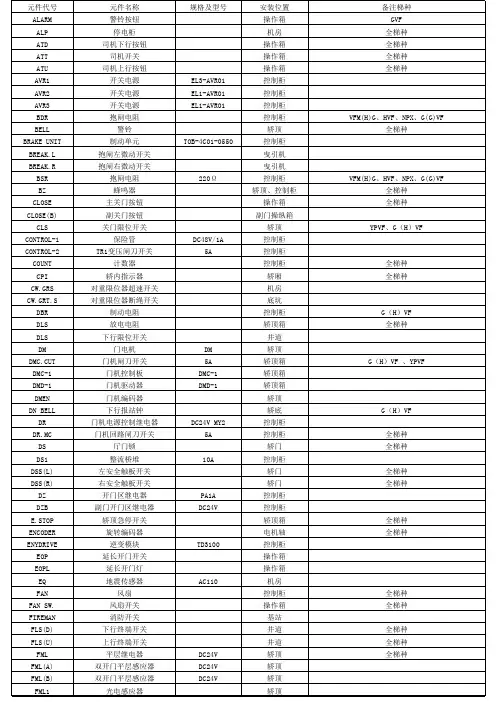

日立电梯全系列图纸元件代码

日立电梯图纸元件代码1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM(H)G、HVF、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM(H)G、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM(G)、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B.CON 信号网转换电子板 VFM(H)G、HVF、NPX14 BD 基极驱动 VFM(H)G、HVF15 BDR 抱闸电阻 VFM(H)G、HVF、NPX、G(G)VF16 BD-TR 基极驱动变压器 VFM(H)G、HVF、NPX、G(H)VF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM(H)G、HVF、NPX19 BSR 抱闸电阻 VFM(H)G、HVF、NPX、G(G)VF20 BZ 蜂鸣器全梯种21 CAGE。

B。

L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM(H)G、HVF、NPX24 CDS 关门减速开关 VFM(H)G、HVF、NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM(H)G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF、G(H)VF29 CNV 整流器 YPVF、VFM(G)、HVF、NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇 YPVF、VFM(G)、HVF、NPX36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF 41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G(H)VF43 DCO 门停止 VFM(H)G、HVF、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G(H)VF48 DM 门电机 G(H)VF49 M.MOTOR 门电机 VFM(H)G、HVF、NPX50 DMC。

CUT 门机闸刀开关 G(H)VF 、YPVF51 DMR 门机调速电阻 G(H)VF52 DMS 门机减速开关 G(H)VF53 DOWN 司机操作下行按钮 G(H)VF 、YPVF54 DN BELL 下行报站钟 G(H)VF55 DR。

MC 门机回路闸刀开关全梯种56 DRFFB AUX 门机用FFB开关 VFM(H)G、HVF 57 DS 门锁全梯种58 D中国设计师网厅门门锁开关短接 VFM(H)G、HVF、NPX59 DSS(L) 左安全触板开关全梯种60 DSS(R) 右安全触板开关全梯种61 EFS 各层停开关全梯种62 EH-OOM 对讲机主机(6V) VFM(H)G、HVF、NPX63 EHS-OOM 轿内对讲机(6V) VFM(H)G、HVF、NPX64 ENCODER 旋转编码器全梯种65 ESGA 差动变压器电源装置全梯种66 E.STOP 轿内急停开关全梯种67 EW-D 差动变压器全梯种68 EZ-PS 轿内对讲机电源全梯种69 EZS-RH 轿内对讲机(24V) VFM(H)G、HVF、NPX70 FAN 分扇全梯种71 FAN。

SW 分扇开关全梯种72 FDB 分频板 G(H)VF73 FDI 层楼指示器 G(H)VF74 FFB 主电源开关全梯种75 FILC 滤波电容器 YPVF、VFM(G)、HVF、NPX76 FILR 滤波电阻 YPVF、VFM(G)、HVF、NPX 77 FIO 输入输出电子板 YPVF78 FLASH TYPE CPI 轿内指层灯 YPVF79 FLS 双向可控硅 G(H)VF80 FLS(D) 下行终端开关全梯种81 FLS(U) 上行终端开关全梯种82 FML 平层感应器全梯种83 FMS 手动层高测定开关 G(H)VF 84 F RET 消防返回继电器 G(H)VF 85 F TR 分扇变压器 G(H)VF 86 FTH 温度感应器 VFM(G)、HVF 87 GK 井道照明开关 YPVF 88 GMS 群管理柜 G(H)VF89 GRS 限速器超速开关全梯种90 GRT S 限速器断绳开关 G(H)VF91 GS 轿门开关全梯种92 H48A 输入输出电子板 VFM(H)G、HVF、NPX93 HAD 起动补偿电子板 VFM(H)G、HVF、NPX94 HALL B 厅外召唤按钮 YPVF95 HATCH J BOX 中线箱 YPVF96 HBS 厅外召唤按钮 VFM(H)G、HVF、NPX97 HCTA 霍尔护感器(过电流检出) YPVF、VFM(G)、HVF、NPH98 HCTU，HCTV 霍尔护感器(过电压检出) YPVF、VFM(G)、HVF、NPX99 HKRY 继电器保持电子板 VFM(G)、HVF、NPX100 HLN 厅外串行通信电子板 VFM(G)、HVF、NPX101 HSDS 超声波探测器 VFM(G)、HVF、NPX102 I.LIGHT 检修灯开关 VFM(G)、HVF、NPX103 ICBD 电流指令电子板 VFM(G)、HVF104 IDP 专用开关全梯种105 IHZ 对讲机回馈信号装置 VFM(G)、HVF、NPX106 IM 感应电动机全梯种107 IND 指示回路闸刀开关全梯种108 INTERPHONE 对讲机电源 YPVF109 INSPECT-LIGHT 检修灯开关 YPVF110 INV 变频器全梯种111 INV-FAN 变频器风扇 YPVF、VFM(G)、HVF、NPX112 INV-SNB 逆变器电容、电阻电子板 VFM(H)G、HVF113 INV3-2GD，3GD 基极驱动电子板 NPX114 IOCB 输入输出电子板 NPX115 IPM 智能功能模块 NPX116 K.SW 闸刀开关 VFM(G)、HVF、NPX117 LAN 局部网络 VFM(G)、HVF、NPX118 LDM-MIBD 无连杆门机电子板 VFM(G)、HVF119 LDM-SNB 门机电容电阻电子板 VFM(G)、HVF120 LIGHT 照明开关全梯种121 LIGHT 照明电源闸刀开关全梯种122 MAIN 电源空气开关全梯种123 MAINTE(IN CAGE) 轿内检修开关全梯种124 MAINTE(ON CAGE) 轿顶检修开关全梯种125 MAS 遥控监视装置全梯种126 MASTER 对讲机 YPVF127 MCR 机房全梯种128 MD 下方向微动平层感应器 VFM(G)、HVF、NPX129 MDN 机房下行操作开关 VFM(G)、HVF、NPX130 MG BC 抱闸电容全梯种131 MG BR 抱闸线圈全梯种132 MHS 安全窗开关全梯种133 M MPU 主微机 NPX 134 MPU 微机电子板 VFM(G)、HVF、YPVF135 MR MAINTE 机房检修开关 G(H)VF136 MS 记忆开关 VFM(G)、HVF、NPX137 MR MAINTE 机房急停开关 G(H)VF138 M中国设计师网检修开关箱 VFM(G)、HVF、NPX139 MSK 机房AN运行用插座 VFM(G)、HVF、NPX140 MTB-CMU 轿顶电器箱电子板 NPX141 MTB-CPS 轿顶电器箱电子板 NPX142 MU 上方向微动平层感应器 VFM(G)、HVF、NPX143 MUP 机房上行操作按钮 VFM(G)、HVF、NPX144 MX-BAT 微机数据保持用电池 VFM(G)、HVF145 NC-12 停电灯电源 VFM(G)、HVF、NPX146 NC-CELL 停电灯电源 YPVF、VFM(G)、HVF、NPX147 NC-CI 停电灯开关(6V) VFM(G)、HVF、NPX148 NC-EZ 停电灯开关(24V) VFM(G)、HVF、NPX149 NTC 马达热敏电阻 G(H)VF150 OBS 油压缓冲器开关 G(H)VF151 ODS 开门减速开关 VFM(G)、HVF、NPX152 OLS 开门极限开关 YPVF、G(H)VF153 ON CAGE 轿顶操作开关 VFM(G)、HVF、NPX154 ONC 轿顶关门按钮全梯种155 OND 轿顶检修下方向按钮全梯种156 ONU 轿顶检修上方向按钮全梯种157 OP 开门按钮(操纵箱) VFM(G)、HVF、NPX158 OPB 操纵箱全梯种159 OPEN 开门按钮 YPVF、G(H)VF160 ORS 力矩堵转开关全梯种161 OZ 开门继电器 YPVF、G(H)VF 162 PASS 司机操作直驶开关 YPVF、G(H)VF163 PARKING 泊梯开关全梯种164 PCB 电子板 VFM(G)、HVF、NPX165 PCU 高音检出装置 VFM(G)、HVF、NPX166 PF LIGHT 停电灯 YPVF、NPX167 PF UNIT 停电灯电源 YPVF、VFM(G)、HVF、NPX168 PHM-AMT 光电开关电源部 VFM(G)、HVF、NPX169 PHM-PR 光电装置发射器 VFM(G)、HVF、NPX 170 PHM-RE 光电装置接收器 VFM(G)、HVF、NPX171 PHS 光电装置输出部 VFM(G)、HVF172 PH中国设计师网光电保护开关 G(H)VF173 PHONE P S 对讲机电源 G(H)VF174 PIT S 底坑急停开关 G(H)VF175 PK 泊梯开关全梯种176 PL 电源指示灯全梯种177 PT-R (L) 光电装置接收器 VFM(G)、HVF178 PT-SA 光电装置电源 VFM(G)、HVF179 POWET TR 主回路电源变压器 YPVF180 RCB 整流器组件 G(H)VF181 RDB 层楼数显继电器板 G(H)VF、YPVF182 RECT1 桥式整流组件1 G(H)VF、YPVF183 --------2 ------------------2 G(H)VF、YPVF184 ---------3 ------------------3 G(H)VF、YPVF185 ---------4 -------------------4 G(H)VF、YPVF186 R1-R5 门机电阻 G(H)VF、YPVF187 REATOR BOX 电抗器箱 YPVF188 R E 旋转编码器全梯种189 RET-CON 自发电正常/返基站切换开关 G(H)VF 190 RR 再生电阻 YPVF191 RSH 主回路分流电阻 YPVF、VFM(G)、HVF、NPX192 RIO 继电器板 G(H)VF 193 RS21 微平层感应器(上) G(H)VF、YPVF194 RS22 ------------------(下) G(H)VF、YPVF195 RX 通信匹配电阻 G(H)VF196 S MPU 副微机 VFM(G)、HVF、NPX197 SCS 安全钳开关全梯种198 SDC 串行通信电子板 YPVF199 SDS(D1) 下行1级强迫减速开关全梯种200 ------(D2) ------2----------------------- 全梯种201 SDS(U1) 上行1级强迫减速开关全梯种202 ------(U2) -------2---------------------- 全梯种203 SIGD 下行抱站钟继电器 G(H)VF204 SIGU 上行抱站钟继电器 G(H)VF205 SHOE 安全触板开关全梯种206 SINGAL-1 I/O电路板电源保险管 YPVF207 ------------2 ---------------------------- YPVF208 ------------3 厅外抱站钟电源保险管 YPVF 209 -----------4 厅外指层灯电源开关YPVF210 SNBC 大功率防冲击电容 VFM(G)、HVF211 SNBR 大功率防冲击电阻 VFM(G)、HVF212 SPB 语音报站功能 G(H)VF213 ST 司机出发按钮 G(H)VF214 STB 信号转换装置 G(H)VF215 STOP 轿内急停开关 G(H)VF216 START 司机操作出发按钮 YPVF217 SUB INTERPHONE 对讲机 YPVF218 T G 三极管热敏开关 YPVF219 TR1-TR6 大功率三极管 VFM(G)、HVF、YPVF日立不管是YP还是后来的电路板控制的电梯，从图纸就可以看出，符号是很少变化：接触器及继电器编号及说明：1－9 时间继电器10 上下共用接触器11 上下主接触器12 下行主接触器13A.C 高速用主接触器14 低速用主接触器15 直流E/L电磁抱闸接触器18 M-G起动用接触器19 M-G起动电阻切换用接触器20 AC E/L起动电阻切换用30 基准层检测继电器40 厅门开关40G 轿门开关40D 厅门开关41.42 选择低速运行继电器43A 自动运行继电器43B 司机运行继电器43C 低速运行用继电器43D 轿顶运行继电器43G 轿顶运行继电器43H 高速运行继电器45 倒转选择继电器47 错相检测用继电器48A 关门定时器48B 门重开50 安全开关继电器50A 安全开关继电器50T 电抗热接点60 M-G起动静止用接触器61、62 上下方向接点61A 上呼叫检测继电器62A 下呼叫检测继电器61LP 上行指示灯继电器62LP 下行指示灯继电器65 满载PASS继电器65WA 110%检测用65WB 80％检测用65WD 50％检测用66 专用运行继电器92 减速用继电器92A 阶段、减速接触器94B OLS用热继电器94C 过电流检测继电器97 电压检测用继电器97R 开门检测继电器99 限速器用继电器99G 安全装置用继电器100 出发指令用继电器101 关门触点102 开门触点103 开门触点104 重新开门触点300 平层用继电器500 内指令700 厅上呼800 厅下呼900 同步位置继电器AC 交流ATT 司机AUTO 自动ASY 装置BDR 电磁抱闸并联电阻BSR 电磁抱闸串连电阻BGM 背景音乐BZ 蜂鸣器CP 控制柜CPI 轿内层显CLS 关门限位开关COC 切换开关C.RES 轿内按钮复位，轿内呼梯取消C.T 电流传感器C.W.T 对重CO 中分开CTT 接触器DC 直流DS 厅门开关DLS 下限位开关DL,Mg 轿门锁装置DMS 门机开关DB 能耗制动DR/MC 门机DCO 门机切断开关E.STOP 急停开关LPS-602 电源装置POWER SUPPL Y 电源F.CRS 选层器钢带开关FLS 终端极限开关FFB 无保险空气开关NFB 无保险空气开关F.CTR 选层器GRS 限速器GS 轿门开关GOV 限速器GD 有齿轮GL 无齿轮GONG 到站钟IND 厅外层显INDE 独立IM 感应电机J.BOX 中线盒M 电机MG.B 电磁抱闸MHS 安全窗开关OPB 操纵盘OLS 开门限位开关RY 继电器S/W 开关SDS 减速开关SCS 安全钳开关S.SHOE 安全触板TR/MC 曳引机W GEAR 涡轮WD-80 80％负载开关ULS 上限位开关。
