单片机实验报告串行口
单片机汇编 串口通信实验

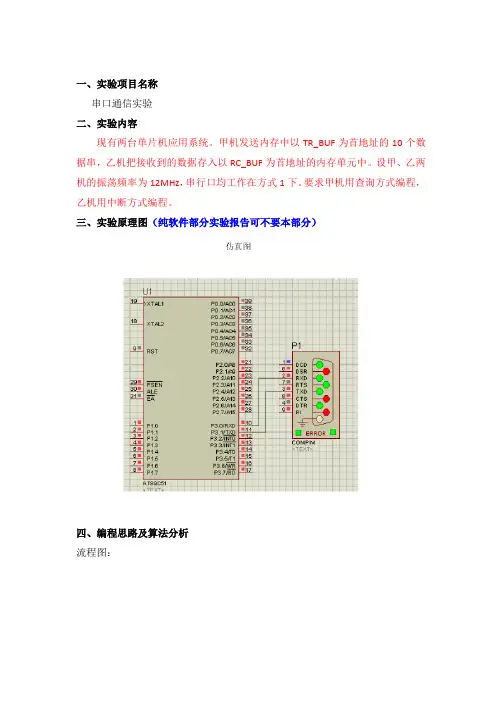

一、实验项目名称串口通信实验二、实验内容现有两台单片机应用系统。
甲机发送内存中以TR_BUF为首地址的10个数据串，乙机把接收到的数据存入以RC_BUF为首地址的内存单元中。
设甲、乙两机的振荡频率为12MHz，串行口均工作在方式1下。
要求甲机用查询方式编程，乙机用中断方式编程。
三、实验原理图（纯软件部分实验报告可不要本部分）四、编程思路及算法分析流程图：五、程序清单甲机发送内存中以TR_BUF为首地址的10个数据串.org 0000hmov r2,#10mov r1,#tr_bufmov a,#0fehlp1: mov @r1,arl ainc r1djnz r2,lp1mov TMOD,#20Hmov th1,#0fdhmov tl1,#0fdhsetb tr1mov scon,#40hmov r0,#tr_bufmov r7,#100acall dy1slp: mov sbuf,@r0jnb ti,$clr tiinc r0djnz r7,lpsjmp $dy1s: mov r6,#200m1: mov r5,#0fahdjnz r5,$djnz R6,m1retEnd乙机把接收到的数据存入以RC_BUF为首地址的内存单元中org 0000hajmp mainorg 0023hajmp s20fworg 0030hmain: mov TMOD,#20Hmov th1,#0fdhmov tl1,#0fdhsetb tr1setb essetb eamov scon,#50hmov r0,#rc_bufmov r2,#10sjmp $s20fw: clr rimov @r0,sbufinc r0djnz r2,fanmov r3,#10mov r1,#rc_buflp1: mov a,@r1mov p1,aacall dy1sinc r1djnz r3,lp1fan: retidy1s: mov r6,#200m1: mov r5,#0fahdjnz r5,$djnz R6,m1retend六、实验仿真结果要有适当的图文解释。
串行通讯实验报告
一、实验目的1. 理解串行通讯的基本原理及通信方式。
2. 掌握串行通讯的硬件设备和软件实现方法。
3. 学会使用串行通讯进行数据传输。
4. 通过实验，加深对单片机串行口工作原理和程序设计的理解。
二、实验原理串行通讯是指将数据一位一位地按顺序传送的通信方式。
与并行通讯相比，串行通讯的通信线路简单，成本低，适用于远距离通信。
串行通讯主要有两种通信方式：异步通信和同步通信。
1. 异步通信异步通信中，每个字符之间没有固定的时钟同步，而是通过起始位和停止位来标识字符的开始和结束。
每个字符由起始位、数据位、奇偶校验位和停止位组成。
2. 同步通信同步通信中，数据传输过程中有固定的时钟同步信号，发送方和接收方通过同步时钟来保证数据传输的准确性。
三、实验设备1. 单片机最小系统教学实验模块2. 数码管显示模块3. 串行数据线4. 电脑四、实验内容1. 单片机串行口初始化首先，我们需要对单片机串行口进行初始化，包括设置波特率、通信方式、数据位、停止位等。
2. 数据发送在单片机程序中，编写数据发送函数，将数据通过串行口发送出去。
3. 数据接收编写数据接收函数，从串行口接收数据。
4. 数据显示将接收到的数据通过数码管显示出来。
5. 双机通信通过两套单片机实验模块，实现双机通信。
一台单片机作为发送方，另一台单片机作为接收方。
五、实验步骤1. 将单片机最小系统教学实验模块和数码管显示模块连接到电脑上。
2. 编写单片机程序，初始化串行口，并设置波特率、通信方式、数据位、停止位等。
3. 编写数据发送函数，将数据通过串行口发送出去。
4. 编写数据接收函数，从串行口接收数据。
5. 编写数据显示函数，将接收到的数据通过数码管显示出来。
6. 编写双机通信程序，实现两台单片机之间的通信。
7. 将程序下载到单片机中，进行实验。
六、实验结果与分析1. 通过实验，成功实现了单片机串行口的初始化、数据发送、数据接收和数据显示。
2. 成功实现了双机通信，两台单片机之间可以相互发送和接收数据。
单片机串行通信实验报告(实验要求、原理、仿真图及例程)
《嵌入式系统原理与实验》实验指导实验三调度器设计基础一、实验目的和要求1.熟练使用Keil C51 IDE集成开发环境，熟练使用Proteus软件。
2.掌握Keil与Proteus的联调技巧。
3.掌握串行通信在单片机系统中的使用。
4.掌握调度器设计的基础知识：函数指针。
二、实验设备1.PC机一套2.Keil C51开发系统一套3.Proteus 仿真系统一套三、实验容1.甲机通过串口控制乙机LED闪烁（1）要求a.甲单片机的K1按键可通过串口分别控制乙单片机的LED1闪烁，LED2闪烁，LED1和LED2同时闪烁，关闭所有的LED。
b.两片8051的串口都工作在模式1，甲机对乙机完成以下4项控制。
i.甲机发送“A”，控制乙机LED1闪烁。
ii.甲机发送“B”，控制乙机LED2闪烁。
iii.甲机发送“C”，控制乙机LED1，LED2闪烁。
iv.甲机发送“C”，控制乙机LED1，LED2停止闪烁。
c.甲机负责发送和停止控制命令，乙机负责接收控制命令并完成控制LED的动作。
两机的程序要分别编写。
d.两个单片机都工作在串口模式1下，程序要先进行初始化，具体步骤如下：i.设置串口模式（SCON）ii.设置定时器1的工作模式（TMOD）iii.计算定时器1的初值iv.启动定时器v.如果串口工作在中断方式，还必须设置IE和ES，并编写中断服务程序。
（2）电路原理图Figure 1 甲机通过串口控制乙机LED闪烁的原理图（3）程序设计提示a.模式1下波特率由定时器控制，波特率计算公式参考：b.可以不用使用中断方式，使用查询方式实现发送与接收，通过查询TI和RI标志位完成。
2.单片机与PC串口通讯及函数指针的使用（1）要求：a.编写用单片机求取整数平方的函数。
b.单片机把计算结果向PC机发送字符串。
c.PC机接收计算结果并显示出来。
d.可以调用Keil C51 stdio.h 中的printf来实现字符串的发送。
单片机双机串行实验报告
单片机双机串行实验报告实验报告：单片机双机串行通信实验一、实验目的本实验旨在通过单片机实现双机间的串行通信，包括数据的发送和接收，并利用这种通信方式完成一定的任务。
二、实验原理1.串行通信：串行通信是将数据一个个位发送或接收的方式。
数据通过一个线路逐位发送或接收，可以减少通信所需的线路数目。
2. UART串口通信：UART是通用异步收发传输器(Universal Asynchronous Receiver/Transmitter)的简称，是一种最常用的串口通信方式，通常用于单片机与计算机、单片机与单片机之间的通信。
3.串口模块：串口模块是负责将数据转变为串行传输的硬件模块，包括发送端和接收端。
通过设置波特率、数据位、校验位和停止位等参数，可以实现数据的可靠传输。
4.单片机串口通信：单片机内部集成了UART串口通信接口，只需要通过相应的寄存器配置，可以实现串口通信功能。
5.双机串行通信：双机串行通信是通过串口将两台单片机进行连接，一台单片机作为发送端，负责将数据发送出去；另一台单片机作为接收端，负责接收并处理发送的数据。
三、实验器材与软件1.实验器材：两台单片机、USB转TTL模块、杜邦线若干。
2. 实验软件：Keil C51集成开发环境。
四、实验内容与步骤1.配置发送端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的TXD端连接到单片机的P3口，将GND端连接到单片机的地线。
（2）在Keil C51环境下创建新工程，编写发送端程序。
（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口发送中断。
（4）循环发送指定的数据。
2.配置接收端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的RXD端连接到单片机的P3口，将GND端连接到单片机的地线。
（2）在Keil C51环境下创建新工程，编写接收端程序。
（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口接收中断。
单片机键盘显示实验报告

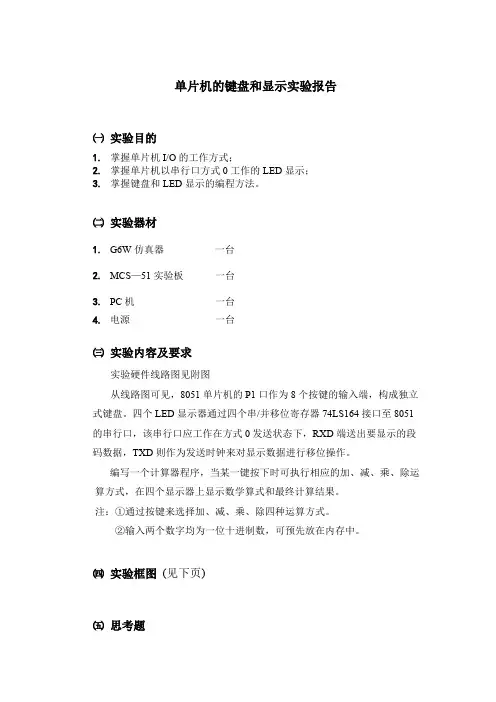

单片机的键盘和显示实验报告㈠实验目的1.掌握单片机I/O的工作方式；2.掌握单片机以串行口方式0工作的LED显示；3.掌握键盘和LED显示的编程方法。
㈡实验器材1.G6W仿真器一台2.MCS—51实验板一台3.PC机一台4.电源一台㈢实验内容及要求实验硬件线路图见附图从线路图可见，8051单片机的P1口作为8个按键的输入端，构成独立式键盘。
四个LED显示器通过四个串/并移位寄存器74LS164接口至8051的串行口，该串行口应工作在方式0发送状态下，RXD端送出要显示的段码数据，TXD则作为发送时钟来对显示数据进行移位操作。
编写一个计算器程序，当某一键按下时可执行相应的加、减、乘、除运算方式，在四个显示器上显示数学算式和最终计算结果。
注：①通过按键来选择加、减、乘、除四种运算方式。
②输入两个数字均为一位十进制数，可预先放在内存中。
㈣实验框图(见下页)㈤思考题1.当键盘采用中断方式时，硬件电路应怎样连接？P1.4~P1.7是键输出线，P1.0~P1.3是扫描输入线。
输入与门用于产生按键中断，其输入端与各列线相连，再通过上拉电阻接至+5 V电源，输出端接至8051的外部中断输入端。
2.74LS164移位寄存器的移位速率是多少？实验中要求计算的式子和结果之间相差一秒，移位寄存器的移位速率应该是每秒一位吧。
其实这个问题确实不知道怎么回答。
LED 显示用的段码与教科书所提供的不同，本实验采用如下段码：显示数符段码显示数符段码0BBH A DBH109H B F1H2EAH C B2H36BH D E9H459H E F2H573H F D2H否有否P1口置输入读P1口开 始显示“0000”是否有键按下？延迟消抖是否有键按下？是读键码加法运算减法运算除运算6F3H—40H70BH．04H8FBH┗┛A1H97BH┗┛1AH灭00H P DAH实验代码：ORG 0000HAJMP MAINORG 0030HMAIN:MOV 41H,#0BBH ;对几个存放地址进行初始化MOV 42H,#0BBHMOV 43H,#0BBHMOV 44H,#0BBHMOV SCON,#00H ;初始化串行口控制寄存器，设置其为方式0 LCALL DISPLAY ;初始化显示KEY:MOV R3,#08H;用来存放两个数据MOV R4,#02HMOV P1,#0FFH ;初始化P1口MOV A,P1 ;读取按键状态CPL A ;取正逻辑，高电平表示有键按下JZ KEY ;A=0时无键按下，重新扫描键盘LCALL DELAY1;消抖MOV A,P1 ;再次读取按键状态CPL AJZ KEY ;再次判别是否有键按下PUSH AKEY1:MOV A,P1CPL AANL A,#0FH ;判别按键释放JNZ KEY1 ;按键未释放，等待LCALL DELAY1;释放，延时去抖动POP AJB ACC.0,ADD1 ;K1按下转去ADD1JB ACC.1,SUB1 ;K1按下转去SUB1JB ACC.2,MUL1 ;K1按下转去MUL1JB ACC.3,DIV1 ;K1按下转去DIV1LJMP KEYADD1:LCALL BUFFER ;显示加数和被加数MOV 43H,#049HLCALL DISPLAY ;显示加号MOV A,R3ADD A,R4DA AMOV R3,A ;相加结果放入R6ANL A,#0FHMOV R4,A ;结果个位放入R7MOV A,R3SWAP A ;半字节交换，高四位放入低四位ANL A,#0FHMOV R3,A ;结果的高位放入R6LCALL L;显示缓存区设置LCALL DELAY2;延时一秒后显示LCALL DISPLAYLJMP KEYSUB1:LCALL BUFFER ;显示减数和被减数MOV 43H,#40HLCALL DISPLAY ;显示减号MOV A,R3CLR CY ;CY清零SUBB A,R4 ;做减法PUSH ARLC A ;带进位循环左移，最高位放入CYJC F ;判断最高位，若为1则跳转到负数ZHENG: POP AMOV R4,AMOV R3,#00H ;高位清零SJMP OUTFU:POP ACPL A ;取绝对值INC AMOV R4,AMOV R3,#11H ;显示负号OUT: LCALL L ;显示缓存区设置LCALL DELAY2 ；延时1s后显示LCALL DISPLAYLJMP KEYMUL1:LCALL BUFFER ；显示两位乘数MOV 43H,#99HLCALL DISPLAY ；显示乘号MOV A,R3MOV B,R4MUL AB ;结果放入AB，A中是低8位，B中是高8位MOV B,#0AHDIV AB ;十进制转换MOV R4,B ;结果个位放入R7MOV R3,A ;结果的十位放入R6LCALL LLCALL DELAY2LCALL DISPLAY ;延时1s后显示LJMP KEYDIV1:LCALL BUFFER ;显示除数和被除数MOV 43H,#62HLCALL DISPLAY ;显示除号MOV A,R3MOV B,R4DIV AB ;A除以BMOV R4,B ;余数放在R4中MOV R3,A ;商放在R3中MOV A,R4MOVC A,@A+DPTR ;调用段选号MOV 41H,A ;显示余数MOV A,R3MOVC A,@A+DPTRMOV 43H,A ;显示商MOV 42H,#00HMOV 44H,#00HLCALL DELAY2 ;延时1S后显示LCALL DISPLAYLJMP KEYBUFFER: MOV 41H,#22H ;显示初始化，在做计算之前显示两个操作数，显示等号MOV DPTR,#TABLMOV A,R4MOVC A,@A+DPTRMOV 42H,AMOV A,R3MOVC A,@A+DPTRMOV 44H,ARETDISPLAY:MOV R5,#04H;共四位需要显示MOV R0,#41HDISPLAY1:MOV A,@R0MOV SBUF,ADISPLAY2:JNB TI,DISPLAY2;是否传完了CLR TIINC R0DJNZ R5,DISPLAY1RETL:MOV A,R4MOVC A,@A+DPTRMOV 41H,A ;R4对应的段码MOV A,R3MOVC A,@A+DPTRMOV 42H,A ;R3对应的段码MOV 43H,#00HMOV 44H,#00HRETDELAY1: ;普通延时MOV R1,#20HDS1:MOV R2,#0FFHDS2:DJNZ R2,DS2DJNZ R1,DS1RETDELAY2:MOV R6,#14H ;定时1SMOV TMOD,#01HDS3:MOV TH0,#3CHMOV TL0,#0B0H ;50msSETB TR0LOOP:JNB TF0,LOOPCLR TF0CLR TR0DJNZ R6,DS3 ;1s到，中断返回RETTABL:DB 0BBH 09H 0EAH 6BH ;段码表DB 59H 73H 0F3H 0BHDB 0FBH 7BH 00H 0DBHDB 0F1H 0B2H 0E9H 0F2HDB 0D2H 40H实验结果及分析按键1:8+2= 结果：10按键2:8-2= 结果: 6按键3:8*2= 结果：16按键4:8/2= 结果：4从上面的结果可以看出，本次实验基本完成了实验要求。
实验四(一) 串并转换实验(2学时)
delay(10); //延时一小段时间
ZX=0xff; //
数码管消影
ZX=table[buffer[1]]; //显示ASCII的十位
ZW=table2[1];
delay(10);
ZX=0xff;
ZX=table[buffer[2]]; //显示ASCII值的个位
num++;
if(num==10) //定时1S时间到
{Hale Waihona Puke num=0;i++;
if(i==10) i=0; //数码管反复扫描
SBUF=~Table[i]; //取反，送数码管显示数字
}
}
实验四（二） 单片机与PC机串行通信实验（2学时）
一、实验目的
⑴掌握串行口工作方式的程序设计，掌握单片机通信程序编制方法。
0x49,0x41,0x1F,0x01,0x09}; //共阳数码管字段
void main()
{ TMOD=0x01; //定时器T0方式1
TH0=(65536-50000)/256;//定时器赋初值，定时100ms，（12MHz晶振）
TL0=(65536-50000)%256;
EA=1; //总中断打开
湖北民族学院科技学院
信息工程学院
单片机原理实验报告
实验名称：单片机串口应用
专业班级
学号
姓名
指导教师
实验四（一） 串并转换实验（2学时）
一、实验目的
⑴掌握8031串行口方式0工作方式及编程方法。
⑵掌握利用串行口扩展并行I/O通道的方法。
二、实验内容
（1）在实验箱上完成：
单片机双机串行实验报告
单片机双机串行实验报告实验目的：通过单片机实现双机串行通信功能，掌握串行通信的原理、方法和程序设计技巧。
实验原理：双机串行通信是指通过串行口将两台单片机连接起来，实现数据的传输和互动。
常用的串行通信方式有同步串行通信和异步串行通信。
异步串行通信是指通过发送和接收数据时的起始位、停止位和校验位进行数据的传输。
而同步串行通信是指通过外部时钟信号进行数据的同步传输。
实验器材：1.两台单片机开发板（MCU7516）2.两个串口线3.两台计算机实验步骤：1.将两台单片机开发板连接起来，通过串口线连接它们的串行口。
2.在两台计算机上分别打开串口调试助手软件，将波特率设置为相同的数值（例如9600）。
3.在编程软件中，编写两个程序分别用于发送数据和接收数据。
4.在发送数据的程序中，首先要设置串口的波特率、数据位、停止位和校验位，并将数据存储在缓冲区中。
然后利用串口发送数据的指令将数据发送出去。
5.在接收数据的程序中，同样要设置串口的参数。
然后使用串口接收数据的指令将接收到的数据存储在缓冲区中，并将其打印出来。
实验结果与分析：经过实验，我们成功地实现了单片机之间的双机串行通信。
发送数据的单片机将数据发送出去后，接收数据的单片机能够正确地接收到数据，并将其打印出来。
实验中需要注意的是，串口的波特率、数据位、停止位和校验位必须设置为相同的数值。
否则，发送数据的单片机和接收数据的单片机无法正常进行通信。
同时，在实验之前，需要了解单片机开发板支持的串口通信相关的指令和函数。
实验总结：通过本次实验，我们深入了解了单片机之间的双机串行通信原理和方法。
掌握了串口的设置和使用方法，以及相关的指令和函数。
在实验中，我们学会了如何通过串行口实现数据的传输和互动，为今后的单片机应用和开发打下了基础。
同时，我们还发现，双机串行通信在实际应用中有着广泛的用途。
例如，可以通过串行通信实现两台计算机之间的数据传输，或者实现单片机与计算机之间的数据收发。
单片机串口应用实验报告(一)
单片机串口应用实验报告(一)单片机串口应用实验报告引言•介绍单片机串口应用实验的背景和意义•提出实验的目的和重要性实验原理•串口的工作原理和基本概念•单片机与串口通信的原理和方法实验步骤1.准备实验所需材料和工具2.配置单片机与串口的连接3.编写单片机程序，完成串口通信的初始化设置4.设计并实现发送和接收数据的功能5.调试程序，验证通信是否正常实验结果与分析•描述实验过程中的观察和测量结果•对实验结果进行分析和解释实验总结•总结实验的目标、方法和结果•分析实验中可能存在的问题和改进的空间•强调实验对于学习和应用单片机串口的重要性参考资料•列出参考过的相关教材、论文或网络资源以上是关于“单片机串口应用实验报告”的相关文章，希望对您有所帮助。
抱歉，以上是一份简要的实验报告的大纲，以下是对每个部分的详细描述：引言在引言部分，可以简要介绍单片机串口应用实验的背景和意义。
可以提到单片机串口通信在电子产品中的广泛应用，以及为什么学习和掌握串口通信对于创作者和工程师来说非常重要。
实验原理在实验原理部分，可以详细介绍串口的工作原理和基本概念。
可以解释串口是如何通过串行传输数据的，以及常见的串口通信协议。
还可以介绍单片机与串口通信的原理和方法，包括如何将单片机与电脑或其他设备连接进行通信。
实验步骤在实验步骤部分，可以按照以下方式列出实验步骤： 1. 准备实验所需材料和工具：列出实验所需的单片机模块、串口模块、电脑等设备。
2. 配置单片机与串口的连接：描述如何将单片机与串口模块连接起来。
3. 编写单片机程序：详细介绍如何编写单片机程序，并完成串口通信的初始化设置，包括波特率、数据位、校验位等。
4. 设计并实现发送和接收数据的功能：介绍如何设计程序使单片机能够发送和接收数据，可以包括简单的数据收发、数据加工处理等。
5. 调试程序：描述如何进行程序调试，验证通信是否正常，可以介绍使用示波器、串口调试助手等工具。
单片机双机之间的串行通讯设计报告
单片机双机之间的串行通讯设计报告摘要:本文介绍了一种基于单片机的双机之间的串行通讯设计。
该设计使用两个单片机，通过串行通信协议进行数据传输。
通讯过程中，两台单片机之间通过数据线连接，并使用中断方式进行数据接收和发送。
同时，本文还介绍了串行口工作方式 0 的应用，以及如何使用移位寄存器进行串行口扩展。
通过该设计，可以实现两台单片机之间的高速数据传输，并且具有良好的稳定性和可靠性。
关键词：单片机，串行通讯，中断方式，移位寄存器，串行口扩展一、引言串行通讯是计算机系统中常用的一种数据传输方式，它可以实现不同设备之间的数据传输。
在单片机应用中，串行通讯也是一种常见的数据传输方式。
本文介绍了一种基于单片机的双机之间的串行通讯设计，该设计使用两个单片机通过串行通信协议进行数据传输。
本文还介绍了串行口工作方式 0 的应用，以及如何使用移位寄存器进行串行口扩展。
通过该设计，可以实现两台单片机之间的高速数据传输，并且具有良好的稳定性和可靠性。
二、设计原理该串行通讯设计使用两个单片机，分别为发送单片机和接收单片机。
发送单片机将数据通过串行口发送到接收单片机，接收单片机再将接收到的数据进行处理。
两台单片机之间通过数据线连接，并使用中断方式进行数据接收和发送。
在串行通讯中，数据是通过串行口进行传输的。
串行口工作方式0 是一种常见的串行口工作方式，它使用移位寄存器进行数据接收和发送。
在移位寄存器中，数据被移位到寄存器中进行传输，从而实现了数据的串行传输。
三、设计实现1. 硬件设计在该设计中，发送单片机和接收单片机分别使用一个串行口进行数据传输。
发送单片机将数据通过串行口发送到接收单片机，接收单片机再将接收到的数据进行处理。
两台单片机之间通过数据线连接，并使用中断方式进行数据接收和发送。
硬件设计主要包括两个单片机、串行口、数据线和中断控制器。
其中，两个单片机分别拥有自己的串行口，并且都能够接收和发送数据。
数据线将两台单片机连接在一起，中断控制器用于处理数据的接收和发送。
串行口实验报告
图 5-1 电路原理图
-1-
3、程序设计流程（预习）
姓名：
开始
设置串口工作方 式
并入 74166 数据
学号：
4、实验结果及分析
将 74166 数据移 位串出
数据处理，将处 理后的数据送给 P1 口显示
结束
图 5-2 程序流程图
图（1）
-2-
图（2）
姓名：
学号：
图（3）
分析：这次试验将原有的 74164 改为 74166，74166 作为一款并入串出的移位寄存器，将并 口采集到的电平信号通过串口送入单片机，再把信号送到 P1 端口显示，所以外部哪几个按 键按下时，P1 口对应的哪几个灯点亮
姓名：
实 验 报 告5
学号：
实验项目名称： 串行口实验
同组人：
实验时间： 月 号
实验室： K2-407 单片机室 指导教师： 胡蔷
一、实验目的：
（l）学习单片机串行口的应用。串行口 4 种工作方式的区别，波特率设置，串行口初始化。
（2）熟悉 Proteus 软件电路设计和 Keil 软件程序调试方法。
判断 3 个按键 是否按下
串口发送 对应字符
图 5-4 程序流程图
分析：程序中设置为每一个按键分别显示一句话
-4-
姓名：
学号：
四、思考题： AT89S51 单片机串行口有几种工作方式，有几种帧格式？各种工作方式的波特率如何确定？
指导教师批阅及成绩
-5-Βιβλιοθήκη 重点：串行口 4 种工作方式的区别应用
二、实验顶备知识： （l）AT89S51 串行口的基本原理，方式 0 的扩展应用，单片机与 PC 机的通信方式。 （2）Proteus 软件应用，Keil 软件程序调试应用。
双机通信实验报告
一、实验目的1. 掌握双机通信的基本原理和实现方法。
2. 熟悉串行通信的硬件接口和软件编程。
3. 通过实验，加深对单片机串行通信的理解和应用。
二、实验原理双机通信是指两台计算机或单片机之间的数据交换。
串行通信是双机通信中常用的一种通信方式，它将数据一位一位地按顺序传送，适合于远距离通信。
本实验采用单片机串行通信，通过串行口实现数据传输。
三、实验设备1. 两套单片机实验装置（如AT89S51单片机最小系统）2. 串行通信线（如RS-232线）3. 串口调试工具（如串口助手）4. 连接线和电源四、实验内容1. 硬件连接将两套单片机实验装置通过串行通信线连接起来，确保连接线正确无误。
2. 软件编程（1）单片机编程编写单片机程序，实现数据的发送和接收。
程序主要包括以下部分：- 初始化串行口：设置波特率、数据位、停止位和校验位等。
- 发送数据：将数据写入发送缓冲区，启动发送。
- 接收数据：检测接收缓冲区是否有数据，读取数据。
（2）PC端编程编写PC端程序，实现数据的发送和接收。
程序主要包括以下部分：- 串口配置：设置串口号、波特率、数据位、停止位和校验位等。
- 发送数据：将数据写入串口缓冲区，启动发送。
- 接收数据：从串口缓冲区读取数据，显示或处理。
3. 调试与测试（1）单片机端调试- 使用串口调试工具，发送数据到单片机。
- 检查单片机接收到的数据是否正确。
（2）PC端调试- 使用串口调试工具，发送数据到PC。
- 检查PC接收到的数据是否正确。
五、实验结果与分析1. 硬件连接硬件连接正确，两套单片机实验装置通过串行通信线连接。
2. 软件编程（1）单片机程序```c// 单片机程序示例（AT89S51）#include <reg51.h>#define BAUDRATE 9600sbit TXD = P3^1; // 发送引脚sbit RXD = P3^0; // 接收引脚void Serial_Init() {TMOD = 0x20; // 定时器1工作在模式2TH1 = 0xFD; // 设置波特率TL1 = 0xFD;TR1 = 1; // 启动定时器1SCON = 0x50; // 设置串行口工作在模式1 }void main() {Serial_Init();while (1) {// 发送数据TXD = 1; // 发送起始位while (!TXD); // 等待发送完成// 发送数据字节for (char i = 0; i < 8; i++) {TXD = 1; // 发送数据位while (!TXD);TXD = 0; // 发送停止位while (!TXD);}// 接收数据RXD = 1; // 接收起始位while (!RXD); // 等待接收完成// 接收数据字节for (char i = 0; i < 8; i++) {RXD = 1; // 接收数据位while (!RXD);RXD = 0; // 接收停止位while (!RXD);}}}```（2）PC端程序```c// PC端程序示例（C#）using System;using System.IO.Ports;class Program {static void Main() {SerialPort serialPort = new SerialPort("COM1", 9600, Parity.None, 8, StopBits.One);serialPort.Open();while (true) {// 发送数据serialPort.WriteLine("Hello, world!");// 接收数据string receivedData = serialPort.ReadLine();Console.WriteLine("Received: " + receivedData);}serialPort.Close();}}```3. 调试与测试通过串口调试工具，发送数据到单片机和PC，检查接收到的数据是否正确。
单片机实验8031 串行口应用
南昌航空大学实验报告二0一一年十月二十三日课程名称：单片微型机实验名称：实验四 8031 串行口应用班级： 080611 姓名：学号： 08061108指导教师评定：签名：一、实验目的1 掌握串行口工作方式的程序设计，掌握单片机通信程序编制方法。
2 了解实现串行通信的硬环境，数据格式的协议，数据交换的协议。
3 了解PC机通信的基本要求。
二、实验内容1 利用8031单片机串行口，实现与PC机通信。
2 本实验实现以下功能，将实验机键盘上键入的数字、字母显示到PC机显示器上，反过来从PC机键盘上输入的字符(0—F)显示到实验仪的数码管上。
三、实验步骤1、实验电路原理图1）实验系统中考虑用户可以方便使用串行口实现双机或和上位机通信，系统有用户专用串行接口，只要配上用户专用通信电缆线就可以实现和上位机通信，不影响监控系统和上位机的联机工作。
J10就是用户专用串行接口，将J10用用户专用通信线连到上位机的串口上。
注意不要和上位机系统用串行口冲突。
2）实验时需将8031串行接收信号线P3.0(RXD)连到J10下面RXD插孔；8031的P3.1(TXD)连到J10下面TXD插孔上。
3 ）两台实验机必须共地2 、实验操作1)在DVCC实验系统处于“P ”状态下。
2)输入四位起始地址0D00后，按EXEC键连续运行程序。
3)在上位机上运行DVSIO程序。
4)从DVCC实验系统的键盘上输入数字键，会显示在上位机屏幕上，从上位机键盘上输入数字键会显示在实验系统的数码管上。
3、8031 串行口应用一(与PC机通信)程序ORG 07F0HSTART: MOV SP,#60HMOV A,#02H；初始化显示缓冲区MOV R0,#79HMOV @R0,AINC R0MOV A,#10HMOV @R0,AINC R0MOV A,#01HMOV @R0,AINC R0MOV A,#03HMOV @R0,AINC R0MOV A,#00HMOV @R0,AINC R0MOV A,#08HMOV @R0,AMOV A,#7EH；置显示位置指针MOV DPTR,#1FFFHMOVX @DPTR,AMOV 87H,#80H；置SMOD=1MOV SCON,#50H；串口方式1MOV TMOD,#20H；T1 方式1MOV TL1,#0F3H；波特率 2400 的常数MOV TH1,#0F3HSETB TR1；启动定时器CLR ET1 ；关中断CLR ESWAIT: JBC RI,DIS_REC；是否接收到数据LCALL DISP；无数据调用显示程序SJMP WAIT；循环等待DIS_REC:MOV A,SBUF；读串口接收到的数据LCALL DATAKEY；显示输入的数字(0-F)DB 79H,7EHAJMP WAIT ；循环DATAKEY:MOV R4,A；数字处理子程序MOV DPTR,#1FFFHMOVX A,@DPTRMOV R1,AMOV A,R4MOV @R1,ACLR APOP 83HPOP 82HMOVC A,@A+DPTRINC DPTRCJNE A,01H,DATAKEY2DEC R1CLR AMOVC A,@A+DPTRDATAKEY1: PUSH 82HPUSH 83HMOV DPTR,#1FFFHMOVX @DPTR,APOP 83HPOP 82HINC DPTRPUSH 82HPUSH 83HRETDATAKEY2: DEC R1MOV A,R1SJMP DATAKEY1DISP : SETB 0D4H；调用显示子程序MOV R1,#7EHMOV R2,#20HMOV R3,#00HDISP1 : MOV DPTR,#DATACOMOV A,@R1MOVC A,@A+DPTRMOV DPTR,#0FF22HMOVX @DPTR,AMOV DPTR,#0FF21HMOV A,R2MOVX @DPTR,ADEC R1LCALL DELAYCLR CMOV A,R2RRC AMOV R2,AJNZ DISP1CLR 0D4HRETDELAY: MOV R7,#03H DELAY0: MOV R6,#0FFHDELAY1: DJNZ R6,DELAY1DJNZ R7,DELAY0RETDATACO:DB0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80 H,90HDB88H,83H,0C6H,0A1H,86H,8EH,0BFH,0CH,89H, 0DEHEND四、实验小结通过本次实验初步掌握串行口工作方式的程序设计，掌握单片机通信程序编制方法。
单片机串行通信实验报告
{
uｃhaｒｉ,ｄm,wｘ;
//ｍ1：m00０=标准; 0１=推挽;１0=输入；1１=开漏输出
ﻩP1M1 = 0Ｘ00;
P1M0 =0Xff;
P2M1 = 0X0０;
ﻩＰ2M0 =０Xff;／/设定P1,P2推挽输出
ｗhile(1)
{
ﻩﻩfor(ｉ=1;i<９;i++)
}
乙机(U2）代码:
#ｉｎｃlｕde＜SＴC１2C5A60s2.h＞
#defｉneuchar unsｉｇｎed char
#defineuinｔunsｉgneｄint
vｏｉd init(voｉd）;
void delay(uｃhar t);
voidｘiansｈｉ(voｉd）;
ucharｃoｄｅdｉsｔａbｌe［］＝{０ｘ3f,0x06,0x5ｂ,0ｘ4ｆ，0x６6,0x６ｄ，0x7d,0ｘ０7,0ｘ７f,０x6f};
单片机串行通信实验报告
———————————————————————————————— 作者:
———————————————————————————————— 日期:
实验六串行通信
实验报告
班级：
学号：
姓名：
教师:
一、双机通信
由两套单片机试验装置(两个实验小组）共同完成该实验。我们U1为甲机，U２为乙机。甲机发送本机（学生本人)学号后８位给乙机，乙机接收该8位数据,并显示在8位数码管上。电路如图1所示。
vｏid iｎit（ｖoid）
{
ﻩSCON=0x４0;／/串口模式1ﻩ只发送不接收
ＴMOD=０x20；//T1工作模式２
TＨ1=０xf４;//波特率2400
串行口实验报告
一、实验目的1. 理解串行通信的基本原理和常用协议。
2. 掌握单片机串行口的工作方式及其程序设计。
3. 通过实际操作，实现单片机之间的串行通信，验证通信协议的正确性。
4. 学习串行通信在实际应用中的调试和故障排除方法。
二、实验设备1. 单片机开发板（如STC89C52、AT89C51等）2. 串行通信模块（如MAX232、CH340等）3. 连接线（杜邦线、串行线等）4. 电脑（用于调试程序）5. 串口调试工具（如串口助手、PuTTY等）三、实验原理串行通信是指数据在一条线路上按位顺序传送，一次只能传送一位。
与并行通信相比，串行通信具有成本低、传输距离远、易于实现等优点。
串行通信的常见协议有RS-232、RS-485、I2C、SPI等。
本实验采用RS-232协议，通过单片机的串行口实现数据的发送和接收。
四、实验步骤1. 硬件连接将单片机的串行口（如RXD、TXD）与串行通信模块的RXD、TXD引脚相连，并通过杜邦线连接到电脑的串口。
2. 软件设计（1）编写单片机程序，实现数据的发送和接收。
（2）编写电脑端程序，用于发送和接收数据。
3. 程序调试（1）将单片机程序烧写到单片机中。
（2）在电脑端打开串口调试工具，设置波特率、数据位、停止位、校验位等参数。
（3）通过串口调试工具发送数据，观察单片机接收到的数据是否正确。
4. 实验结果分析通过实验，成功实现了单片机之间的串行通信。
在调试过程中，遇到以下问题：（1）波特率设置不正确：波特率设置错误会导致数据无法正确接收。
通过查阅相关资料，找到了正确的波特率设置方法。
（2）串行口初始化错误：串行口初始化参数设置错误会导致通信中断。
通过查阅相关资料，找到了正确的初始化方法。
（3）数据接收错误：数据接收过程中，可能出现乱码现象。
通过检查程序代码，发现是数据接收缓冲区溢出导致的。
通过调整接收缓冲区大小，解决了该问题。
五、实验总结通过本次实验，掌握了单片机串行通信的基本原理和编程方法。
单片机串行口实验报告实验总结
单片机串行口实验报告实验总结一、实验目的本实验旨在让学生了解单片机串行口的基本原理和应用，掌握单片机串行口的编程方法，培养学生动手实践和解决问题的能力。
二、实验器材1. STC89C52单片机开发板2. 电脑串口线3. 电脑终端仿真软件Tera Term三、实验原理串行口是单片机与外部设备进行通信的重要接口之一。
串行口通信是指将数据一个位一个地传输，每个数据位之间有一个时钟脉冲来同步传输。
常见的串行通信协议有RS232、RS485、SPI等。
本实验主要涉及到RS232协议。
四、实验内容1. 实现单片机向电脑发送数据并显示。
2. 实现电脑向单片机发送数据并控制LED灯闪烁。
五、实验步骤1. 连接STC89C52单片机开发板和电脑，使用Tera Term打开串口终端。
2. 编写程序，设置单片机的串行口通信参数（波特率、数据位数、停止位数等），并利用SendData函数向电脑发送数据。
3. 在Tera Term中设置相应的串口参数，并打开“local echo”选项，以便观察单片机发送的数据。
4. 编写程序，接收电脑发送的数据，并根据接收到的数据控制LED灯闪烁。
5. 在Tera Term中输入相应的命令，向单片机发送数据，观察LED灯的闪烁情况。
六、实验结果1. 实现了单片机向电脑发送数据并显示。
2. 实现了电脑向单片机发送数据并控制LED灯闪烁。
七、实验总结本实验使我对串行口通信有了更深入的理解，掌握了单片机串行口编程方法。
同时也锻炼了我的动手能力和解决问题的能力。
在实验过程中还需要注意串口参数设置和通信协议选择等问题，加深了我对这些知识点的理解。
单片机-实验三-串行口通信实验
实验三串行口通信实验一、实验目的1、掌握单片机串行口的工作原理及工作方式；2、掌握单片机串行口波特率的设置方法；3、掌握单片机串行口查询方式程序的设计方法。
二、实验内容及要求1、单片机的串行口经RS-232 电平变换后和PC 机相连；2、单片机系统的晶振频率选择11.0592MHz，串行口设置为9600bps、无校验位、8 位数据位、1 位停止位（简记为N81）模式；3、单片机采用查询方式收发数据，将PC 机送来的除回车/换行之外的数据加1 后送回。
三、实验设备硬件：PC 机，nKDE-51 单片机实验教学系统；软件：Keil C51 集成开发环境，FlashMagic 单片机程序烧写软件。
四、实验原理及步骤MCS-51 串行口的结构、原理及各种工作方式参阅教材相关内容。
本实验使用串行口工作方式1，通过定时器1（T1）产生波特率时钟，通过查询串行口收发中断标志RI 和TI 来判断单片机串行口数据收发的状态。
步骤如下：1、创建新项目：Project—New Project—命名、存储—CPU类型(philips P89C52X2)2、创建新程序：编译程序—完成后保存为“.c”格式3、添加程序：Target1—Source Group—add……（程序）4、检测程序：Project—Build Target5、选择烧录程序的方式(右键点target1--opption)：output—Creat Execulate：Dubug Information Browse、Creat HexDebug 右侧选择use “Keil Monitor-51 Driver”6、选择程序执行点：在Debug程序烧路后，在开始执行的程序断点上鼠标右键—Set Program Counter7、Go执行五、实验过程1. 电路连接PC 机串行口为RS-232 标准的串行接口，用-15V～-5V 表示1，+5V～+15V 表示0，而单片机的串行口为TTL 电平，+5V 表示1，0V 表示0，因此单片机的串行口不能直接和PC 机的串行口相连，必须经过电平变换才能和PC 机通信。
串口通信实验报告
一、实验目的1. 了解串口通信的基本原理和作用。
2. 掌握单片机串口通信的编程方法。
3. 通过实验验证串口通信的可靠性和稳定性。
二、实验原理串口通信是指通过串行通信接口进行的数据传输方式。
串口通信具有传输速率较低、通信距离较近等特点，但具有简单、可靠、易于实现等优点。
在单片机应用中，串口通信广泛应用于数据采集、设备控制、远程通信等领域。
单片机串口通信的基本原理是：通过单片机的串行通信接口（如UART、USART等）发送和接收数据。
串口通信的数据格式通常包括起始位、数据位、奇偶校验位和停止位。
三、实验设备1. 单片机开发板（如STC89C52、STM32等）2. 串口调试助手（如PuTTY、串口调试助手等）3. 仿真软件（如Proteus、Keil等）四、实验内容1. 串口通信硬件连接2. 串口通信软件编程3. 串口通信调试与验证五、实验步骤1. 硬件连接（1）将单片机的TXD、RXD、GND等引脚与计算机的串口通信线相连。
（2）将计算机的串口通信线与串口调试助手相连。
2. 软件编程（1）在仿真软件中编写单片机程序，实现数据的发送和接收。
（2）在串口调试助手中编写程序，实现数据的发送和接收。
3. 调试与验证（1）在仿真软件中运行单片机程序，观察串口调试助手中的数据是否正确接收。
（2）修改单片机程序，改变发送和接收的数据，验证串口通信的可靠性。
六、实验结果与分析1. 实验结果通过实验，成功实现了单片机与计算机之间的串口通信。
在串口调试助手中，可以观察到单片机发送的数据被正确接收，同时也可以向单片机发送数据。
2. 实验分析（1）实验验证了单片机串口通信的可靠性和稳定性。
（2）实验过程中，需要注意波特率、数据位、停止位等参数的设置，以保证通信的准确性。
（3）实验过程中，可以尝试不同的通信协议，如ASCII码、十六进制等，以适应不同的应用场景。
七、实验心得1. 串口通信是一种简单、可靠的数据传输方式，在单片机应用中具有广泛的应用前景。
单片机实验报告串行口
SBUF=P1;
while(TI==0); TI=0; }
} （2）单片机接受代码 #include<reg51.h> void main() {
SCON=0X50; TMOD=0X20; TH1=0XFD; TL1=0XFD; PCON=0X00; TR1=பைடு நூலகம்; while(1) {
MCS-51 单片机内部集成有一个 UART，用于全双工方式的串行通信，可以发送、接 收数据。它有两个相互独立的接收、发送缓冲器，这两个缓冲器同名（SBUF），共用一 个地址号（99H），发送缓冲器只能写入，不能读出，接收缓冲器只能读出，不能写入。 要发送的字节数据直接写入发送缓冲器，SBUF=a；当 UART 接收到数据后，CPU 从接收 缓冲器中读取数据，a=SBUF；串行接口内部有两个移位寄存器，一个用于串行发送，一 个用于串行接收。定时器 T1 作为波特率发生器，波特率发生器的溢出信号做接收或发 送移位寄存器的移位时钟。TI 和 RI 分别发送完数据和接收完数据的中断标志，用来向 CPU 发中断请求。
5、 在单片机接收到 0x55 时返回一个 0x41，在 PC 机一端，以接收到 0x41 完成，波特 率 2400。 程序设计流程图
（1）代码 #include<reg51.h> void main() { SCON=0x40; TMOD=0x20; TH1=0xFD; TL1=0xFD; PCON=0x00; TR1=1; while(1) {
start:while(RI==0); RI=0; if(SBUF!='U') goto start;
单片机实验报告
单片机实验报告《单片机系统实验》实验报告院系：学号：姓名：2017年12月一、实验目的1.了解32位单片机（STM32系列）原理及其应用，熟悉单片机的资源，掌握单片机的最小系统设计及扩展技术，掌握单片机的编程语言。
2.通过本实验了解LCD液晶工作原理，能通过编程操作液晶的显示。
二、实验设备STM32实验系统一套，PC机一台。
三、实验原理（1）I/O口及定时器实验：STM32的GPIO口控制4个发光二极管，了解其硬件连接方式，学会使用STM32的一个定时器，掌握对定时器计时方式的编程。
编写程序循环点亮4个发光二极管，控制点亮时间为1秒钟闪烁。
（2）外部中断实验：掌握STM32单片机外部中断的用法，学会设置中断优先级，在实验（1）的基础上完成，如果有外部中断发生改变发光二极管的发光规律。
（如，仅其中2个灯亮，再次触发外部中断后，发光二极管重新变成4个灯循环点亮。
）（3）串行口通信实验：掌握STM32单片机与计算机之间的硬件连接方式，了解二者之间的传输协议，进行数据传输。
（4）LCD实验：掌握STM32单片机与液晶之间的硬件连接方式，单片机如何驱动液晶进行显示。
四、内容与步骤1.学会使用IAR或KEIL的编译链接调试环境，熟悉有关STM32使用到的库，并能顺利建立包含各种库文件的工程。
（2学时）2.I/O口实验：在建立工程的基础上能点亮发光二极管。
（2学时）3.定时器实验：循环定时（用定时器做）点亮4个灯，即每1秒闪烁点亮一个灯，循环往复（或叫跑马灯实验）。
（2学时）4.外部中断实验：按键作为触发外部中断的条件，中断发生时，改变发光二极管的点亮规律。
（2学时）5.串行口通信实验：编写串行口通信实验程序，能在计算机与STM32系统间进行ASCII码的传输。
（2学时）6.LCD实验：通过自行编写库文件和了解液晶显示字库，能在液晶上显示“北京航空航天大学机械工程及自动化学院”字样。
（6学时）五、关键代码1.I/O口及定时器实验/*通过定时器3中断函数实现跑马灯,现象为每个LED灯依次点亮1秒后熄灭*/void TIM3_IRQHandler(void){extern uint8_t LED_Status[5];if(TIM3->SR&0X0001)//溢出中断{if(LED_Status[1]==0){LED1_ON;LED2_OFF;LED3_OFF;LED4_OFF;LED_Status[1]=1;}else if(LED_Status[1]==1){LED1_OFF;LED2_ON;LED3_OFF;LED4_OFF;LED_Status[1]=2;}else if(LED_Status[1]==2){LED1_OFF;LED2_OFF;LED3_ON;LED4_OFF;LED_Status[1]=3;}else if(LED_Status[1]==3){LED1_OFF;LED2_OFF;LED3_OFF;LED4_ON;LED_Status[1]=0;}}TIM3->SR&=~(1<<0);//清除中断标志位}2.外部中断实验/*LED灯的发光规律有两种：一种是每个LED灯依次点亮1秒后熄灭，另一种是每次2个LED灯同时点亮，持续1秒后向前移动1个LED灯的位置。
单片机串口通信实验报告
信息工程学院实验报告课程名称：单片机原理及接口实验项目名称：串口通信实验实验时间：2017.5一、实验目的:1．了解什么是串口，串口的作用等。
2、了解串口通信的相关概念3、利用keil软件，熟悉并掌握中串口通信的使用4、通过实验，熟悉串口通信程序的格式，串口通信的应用等二、实验原理1、串口通信概念：单片机应用与数据采集或工业控制时，往往作为前端机安装在工业现场，远离主机，现场数据采用串行通信方式发往主机进行处理，以降低通信成本，提高通信可靠性。
如下图所示。
2、串口数据通信方式及特点★数据通信方式有两种：并行通信与串行通信★并行通信：所传送数据的各位同时发送或接收，数据有多少位就需要多少根数据线。
特点：速度快，成本高，适合近距离传输如计算机并口，打印机，8255 。
★串行通信：所传送数据的各位按顺序一位一位地发送或接收。
只需一根数据，一根地线，共2 根特点：成本低，硬件方便，适合远距离通信，传输速度低。
串行通信与并行通信示意图如下：成绩：指导老师(签名)：3、串行通信基本格式①单工通信：数据只能单向传送。
②半双工通信：通信是双向的，但每一时刻，数据流通的方向是单向的。
③全双工通信：允许数据同时在两个方向流动，即通信双方的数据发送和接收是同时进行的。
4、异步串行通信/同步串行通信①异步串行通信：异步串行通信采用如下的帧结构：起始位+ 8位数据位+ 停止位或起始位+ 9位数据位+ 停止位其中：起始位为低电平，停止位为高电平。
优点：硬件结构简单缺点：传输速度慢②同步串行通信：在同步通信中，发送方在数据或字符开始处就用同步字符(常约定1～2个字节)指示一帧的开始，由时钟来实现发送端和接收端同步，接收方一旦检测到与规定的同步字符符合，下面就连续按顺序传送若干个数据，最后发校验字节。
见下图：5、串行通信过程与UART基本的计算机异步串行通信系统中，两台计算机之间通过三根信号线TxD、RxD和GND连接起来，TxD与GND构成发送线路，RxD与GND构成接收线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机实验报告
实验名称：串行通信实验
*名：**
学号：*********
班级：光电一班
实验时间：2011-11-29
南京理工大学紫金学院电光系
一、实验目的
1、理解单片机串行口的工作原理；
2、学习使用单片机的TXD、RXD口；
3、了解MAX232芯片的使用。
二、实验原理
MCS-51单片机内部集成有一个UART，用于全双工方式的串行通信，可以发送、接收数据。
它有两个相互独立的接收、发送缓冲器，这两个缓冲器同名（SBUF），共用一个地址号（99H），发送缓冲器只能写入，不能读出，接收缓冲器只能读出，不能写入。
要发送的字节数据直接写入发送缓冲器，SBUF=a；当UART接收到数据后，CPU从接收缓冲器中读取数据，a=SBUF；串行接口内部有两个移位寄存器，一个用于串行发送，一个用于串行接收。
定时器T1作为波特率发生器，波特率发生器的溢出信号做接收或发送移位寄存器的移位时钟。
TI和RI分别发送完数据和接收完数据的中断标志，用来向CPU发中断请求。
三、实验内容
1、学会DPFlash软件的操作与使用，以及内部内嵌的一个串口调试软件的使用。
2、用串口连接PC机和DP-51PROC单片机综合仿真实验仪。
3、编写一个程序，利用单片机的串行口发送0x55，波特率为9600。
程序设计流程图
4、程序下载运行后，可在PC机上的串口调试软件上（内嵌在DPFlash软件的串口调
试器，设置通信口为COM1口，波特率为9600，数据位8，停止位1）看到接收到“UUUUUU……”，出现这样的结果就基本达到要求。
（1）代码：
#include<reg51.h>
void main()
{
long int i;
SCON=0x40;
PCON=0;
TMOD=0x20;
TH1=0xfd;
TL1=0xfd;
TI=1;
TR1=1;
star:for(i=0;i<5000;i++);
SBUF=0x55;
goto star;
}
（2）电路图；
5、在单片机接收到0x55时返回一个0x41，在PC机一端，以接收到0x41完成，波特率2400。
程序设计流程图 （1）代码
#include<reg51.h> void main() ｛
SCON=0x40; REN=1; TMOD=0x20; TH1=0xf4; TL1=0xf4;
TR1=1; while(1) {
start:while(!RI); RI=0;
if(SBUF!=0x55) goto start; else SBUF=0x41;
｝｝
（3）电路图
XTAL2
18
XTAL1
19
ALE 30EA
31
PSEN 29RST
9
P0.0/AD0
39P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78
P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD
17
P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1
AT89C51
ERROR
TXD 3RXD 2CTS 8RTS 7DSR 6DTR 4DCD 1RI
9
P1
COMPIM
7、 单片机与单片机之间进行串口通信，实现基于方式1的单工通信，发送方以一定波特率发一串有效数据，接收方接收后送P1口通过LED 灯显示。
（1）单片机发送代码：
#include<reg51.h>
Code unsigned char temp[9]={0xfe,0xfd,0xfb,0xf7,
0xef,0xdf,0xbf,0x7f,0xff}; long int i;
void delay()
{
int i,j;
for(i=0;i<200;i++)
for(j=0;j<210;j++);
}
void main()
{
SCON=0x40;
TMOD=0x20;
TH1=0xf4;
TL1=0xf4;
TR1=1;
P1=0xff;
while(1){for(i=0;i<9;i++)
{
SBUF=temp[i];
while(!TI);
TI=0;
delay();
}
i=0;
}
}
（3）单片机接受代码
#include<reg51.h>
void main()
{
SCON=0x40;
REN=1;
TMOD=0x20;
TH1=0xf4;
TL1=0xf4;
TR1=1;
while(!RI)
{
RI=0;
P1=SBUF;}｝
（4）电路图
四、小结与体会
通过上课听老师讲解，和自己的操作，理解了单片机串行口的工作原理，学会了使用单片机的TXD、RXD口、MAX232芯片的使用，学会了DPFlash下载。
更好的了解单片机的发送和接受。
