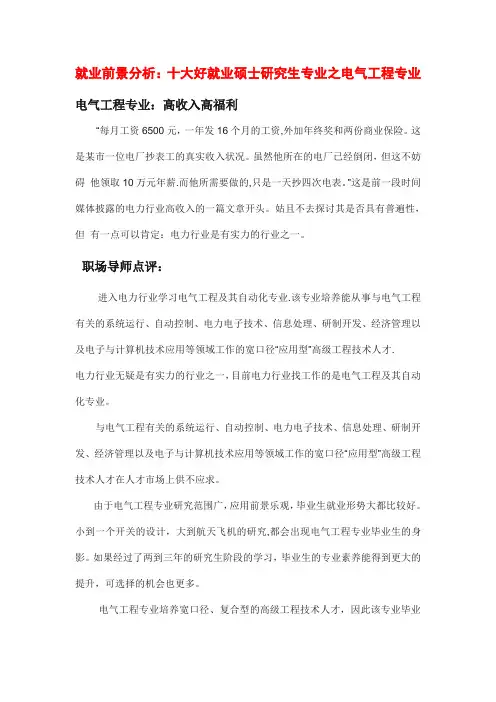

就业前景分析：十大好就业硕士研究生专业之电气工程专业
就业前景分析：十大好就业硕士研究生专业之电气工程专业电气工程专业：高收入高福利“每月工资6500元，一年发16个月的工资,外加年终奖和两份商业保险。
这是某市一位电厂抄表工的真实收入状况。
虽然他所在的电厂已经倒闭，但这不妨碍他领取10万元年薪.而他所需要做的,只是一天抄四次电表。
”这是前一段时间媒体披露的电力行业高收入的一篇文章开头。
姑且不去探讨其是否具有普遍性，但有一点可以肯定：电力行业是有实力的行业之一。
职场导师点评：进入电力行业学习电气工程及其自动化专业.该专业培养能从事与电气工程有关的系统运行、自动控制、电力电子技术、信息处理、研制开发、经济管理以及电子与计算机技术应用等领域工作的宽口径“应用型”高级工程技术人才.电力行业无疑是有实力的行业之一，目前电力行业找工作的是电气工程及其自动化专业。
与电气工程有关的系统运行、自动控制、电力电子技术、信息处理、研制开发、经济管理以及电子与计算机技术应用等领域工作的宽口径“应用型”高级工程技术人才在人才市场上供不应求。
由于电气工程专业研究范围广，应用前景乐观，毕业生就业形势大都比较好。
小到一个开关的设计，大到航天飞机的研究,都会出现电气工程专业毕业生的身影。
如果经过了两到三年的研究生阶段的学习，毕业生的专业素养能得到更大的提升，可选择的机会也更多。
电气工程专业培养宽口径、复合型的高级工程技术人才，因此该专业毕业生在就业时呈现“点多、面宽、适应性强”的特点.一般来说，电气工程专业研究生能够在电气工程相关的系统运行、自动控制、电力电子技术、信息处理、试验技术、研制开发、经济管理以及电子与计算机技术应用等领域担任重要工作，也能到各级发电厂、供电局、电网调度所、各类大、中型企业从事电力设计、建设、调试、生产、运行、管理、市场运营、科技开发和技术培训等工作，或从事电气设备的维护、检修、安装和调试等方面的工作。
此外，该专业的毕业生还可从事其他行业中的电气技术工作。

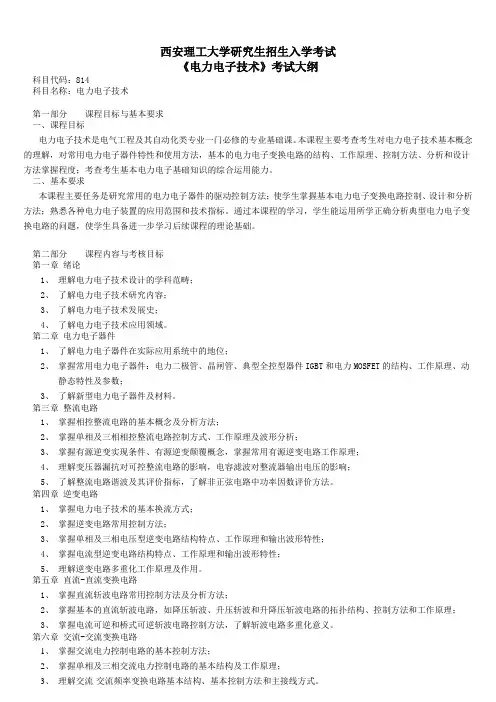

2017年西安理工大学814电力电子技术终考研大纲硕士研究生入学考试大纲
西安理工大学研究生招生入学考试《电力电子技术》考试大纲科目代码：814科目名称：电力电子技术第一部分课程目标与基本要求一、课程目标电力电子技术是电气工程及其自动化类专业一门必修的专业基础课。
本课程主要考查考生对电力电子技术基本概念的理解，对常用电力电子器件特性和使用方法，基本的电力电子变换电路的结构、工作原理、控制方法、分析和设计方法掌握程度；考查考生基本电力电子基础知识的综合运用能力。
二、基本要求本课程主要任务是研究常用的电力电子器件的驱动控制方法；使学生掌握基本电力电子变换电路控制、设计和分析方法；熟悉各种电力电子装置的应用范围和技术指标。
通过本课程的学习，学生能运用所学正确分析典型电力电子变换电路的问题，使学生具备进一步学习后续课程的理论基础。
第二部分课程内容与考核目标第一章绪论1、理解电力电子技术设计的学科范畴；2、了解电力电子技术研究内容；3、了解电力电子技术发展史；4、了解电力电子技术应用领域。
第二章电力电子器件1、了解电力电子器件在实际应用系统中的地位；2、掌握常用电力电子器件：电力二极管、晶闸管、典型全控型器件IGBT和电力MOSFET的结构、工作原理、动静态特性及参数；3、了解新型电力电子器件及材料。
第三章整流电路1、掌握相控整流电路的基本概念及分析方法；2、掌握单相及三相相控整流电路控制方式、工作原理及波形分析；3、掌握有源逆变实现条件、有源逆变颠覆概念，掌握常用有源逆变电路工作原理；4、理解变压器漏抗对可控整流电路的影响，电容滤波对整流器输出电压的影响；5、了解整流电路谐波及其评价指标，了解非正弦电路中功率因数评价方法。
第四章逆变电路1、掌握电力电子技术的基本换流方式；2、掌握逆变电路常用控制方法；3、掌握单相及三相电压型逆变电路结构特点、工作原理和输出波形特性；4、掌握电流型逆变电路结构特点、工作原理和输出波形特性；5、理解逆变电路多重化工作原理及作用。
第五章直流-直流变换电路1、掌握直流斩波电路常用控制方法及分析方法；2、掌握基本的直流斩波电路，如降压斩波、升压斩波和升降压斩波电路的拓扑结构、控制方法和工作原理；3、掌握电流可逆和桥式可逆斩波电路控制方法，了解斩波电路多重化意义。
电力电子技术-研究生课程
A
C
vi
Ii
S1
+
电源
io +vo
负 载
vi
+
Ii
电源
-
C vo
io
+
S1 S3
A
负 载 B
-
-
B
D
S2
S4
D-
S2 (a)带 开 关 的 电 路
(b)桥 式 开 关 电 路
12
电力电子学——电力电子变换和控制技术（第二版）
1.3.1 AC/DC基本整流电路
vs
A.C
S1
A
ii
S2
C vo L
S3
i0
vD
V d
C R
B
S4 D
(a) 整 流 电 路
工作方式：相控、斩波 分析方法：傅立叶分解 、积分 考虑问题：开关时刻、 滤波
vo v s V m sin t
vo
vo V m sin t
2 V d V m
V d
0
t 2
vo
0
vo T on
0
电力电子学——电力电子变换和控制技术（第二版）

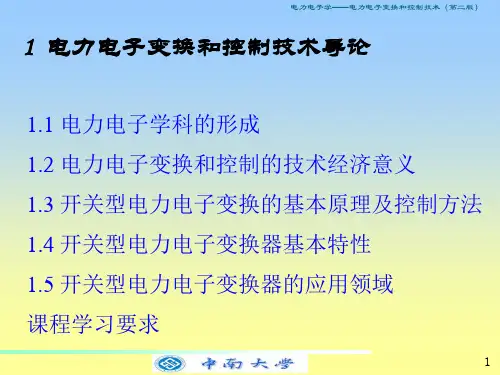

1 电力电子变换和控制技术导论
