输电线路工程监理初检方案

合集下载

10D版10 监理初检方案样本

10D版10 监理初检方案样本

(JZLX9输电线路工程监理初检方案)汉昌-长寿110kV输电线路工程监理初检方案(110~220kV样本)湖南电力建设监理咨询有限责任公司汉昌-长寿110kV输电线路工程监理项目部2012年1月批准:(总监理工程师)年月日审核:(总监代表或专业组长)年月日编写:(专业监理工程师)年月日1目次1工程概述 (3)1.1 工程规模及建设情况 (3)1.2 工程参建单位 (3)2验收依据 (3)3验收范围及条件 (3)3.1 验收范围 (3)3.2 验收条件 (3)4验收组织机构及人员职责 (3)4.1 验收组织机构设置 (4)4.2 验收人员职责 (4)4.3 验收资源配置 (4)5验收时间安排 (4)6验收要求 (4)6.1 验收总体要求 (4)6.2 各分部(单位)工程验收要求 (5)7质量验评及竣工初检验收报告 (8)8安全措施 (8)9附表 (8)21工程概述1.1工程规模及建设情况本线路工程起自220kV汉昌变出线龙门架,止于110kV长寿变进线龙门架。

位于平江县境内。

线路全长51.6km,单回路,但其中2.9 km与其他线路共塔架设(一段在汉昌变出线段1.3 km,与已组塔的110kV汉平Ⅰ回共塔;另一段在长寿变进线段1.6 km,将原汉长Ⅰ回该段拆除,改造成双回路塔共塔架设)。

全线共30个耐张段。

本工程共有杆塔198基,其中新建192基,利用已建汉平Ⅰ回塔6基。

新建的192基杆塔中有自立式铁塔55基(含双回路铁塔8基),电杆137基。

导线采用LGJ-240/40型钢芯铝绞线。

避雷线在汉昌变出线1.3 km共塔段采用X1GJ-50稀土锌铝镀层钢绞线,其余均采用X1GJ-80型稀土锌铝合金镀层钢绞线。

绝缘子型式均采用70-146/320的标准型钢化玻璃绝缘子。

工程计划工期:2010年9月10日开工,2011年1月22日具备送电条件。

1.2参建单位项目法人:湖南省电力公司建设管理单位:湖南省电力公司岳阳电业局设计单位:湖南岳阳电力勘测设计院监理单位:湖南电力建设监理咨询有限责任公司施工单位:湖南岳阳湘岳电力有限公司运行单位:岳阳电业局平江电力公司质监单位:岳阳电力建设工程质量监督分站2 验收依据2.1《国家电网公司基建质量管理规定》(国家电网基建[2011]1759号)。

kfjzlb10输电线路工程监理初检报告共8页文档

kfjzlb10输电线路工程监理初检报告共8页文档

JZLB10输电线路工程监理初检报告变电站工程监理初检报告监理项目部(加盖监理项目部公章)年月一、检验概况工程名称验评依据二、工程概况项目法人项目管理单位设计单位监理单位施工项目部运行单位(工程规模概况)分部工程名称开工时间完工时间备注续表三、综合评价质量体系及实施情况主要技术资料检查情况工程重点抽查情况四、主要改进建议五、结论验收负责人(签字):日期:年月日下面是三个励志小故事,不需要的朋友可以下载后编辑删除!!!谢谢!!!你可以哭泣,但不要忘了奔跑2019年,我背着大包小包踏上了去往北京的火车,开启了北漂生涯。

彼时,天气阴沉,不知何时会掉下雨滴,就像我未知的前方一样,让人担忧。

去北京的决定是突然而果决的,我在宿舍纠结了一天,然后在太阳逃离窗口的时候打电话告诉父母,我要到首都闯一闯。

消息发出去之后,并没有预料之中的强烈反对,父亲只给我回了一个字:好。

就这样看似毫无忧虑的我,欣喜地踏上了北上的路。

有些事情只有真正迈出第一步的时候,才会迎来恐惧。

当我踏上北上的列车时,才惊觉对于北京,除了天安门、央视大楼这些着名建筑,我知之甚少。

俗话说无知者无畏,可于我而言,这句话并不适用,因为在坐上火车那一刻,我就开始对未来胆战心惊,毫无底气。

火车开动之后,我的心情变得更加复杂而紧张,甚至一度心生退意。

人类果然是一个无解的方程式,看似无畏的勇气背后不知藏下了多少怯懦和犹豫。

旁座的姐姐见我一人,开始和我有一搭没一搭地聊起了天。

几分钟后,我们竟如同许久未见的好友一般,开始聊起了各自的生活。

我说出了自己的恐惧与未见,期冀从她那里得到些许安慰和鼓励。

出乎意料地,她并没有说一些心灵鸡汤般的哲理语句,反而给我讲了一个故事,一个让我在很长一段时间都印象深刻,每次想起便会荷尔蒙再度升高的故事,一个她自己的故事。

那是一段并不愉快的经历,整段经历是蜿蜒前行的。

高考中,她因为做错了三道大题,成为家里的罪人。

朋友极尽嘲笑,亲戚们也开始暴露自己毒舌的属性,父母当时并没有过多指责,因为他们正在跟自己的兄弟姐妹们为了祖母的遗产争得死去活来。

输电线路监理初检报告

输电线路监理初检报告

输电线路监理初检报告尊敬的相关人员:根据您的要求,我们进行了输电线路监理初检,并填写了以下报告,以供参考:1. 项目概况:- 项目名称:输电线路监理初检- 项目地点:(详细地址)- 项目开始日期:(日期)- 项目结束日期:(日期)2. 检查内容:- 检查线路杆塔的稳定性和完整性:检查了所有杆塔的基础情况、杆塔本身的结构、接地情况等,并对损坏或有风险的杆塔进行记录。

- 检查导线的安装质量:检查了导线的拉线情况、固定情况、夹具完整性等,确保导线的安全性和稳定性。

- 检查绝缘子的使用情况:检查了绝缘子的种类、数量、安装情况和质量情况等,确保绝缘子的正常工作。

- 检查地线的连接情况:检查了地线的连接是否良好和牢固,以确保地线的导电性能良好。

- 检查设备间隔的维护情况:检查了设备间隔的清洁情况、维护记录和设备的运行情况等。

3. 检查结果:- 杆塔稳定性和完整性:共发现X个损坏或有风险的杆塔,具体情况如下(详细描述)。

- 导线安装质量:导线的拉线情况、固定情况和夹具完整性等均符合要求,没有发现问题。

- 绝缘子使用情况:绝缘子的种类、数量、安装情况和质量情况等均符合要求,没有发现问题。

- 地线连接情况:地线连接良好,没有发现问题。

- 设备间隔维护情况:设备间隔清洁,维护记录和设备的运行情况均符合要求。

4. 建议和改进措施:- 针对损坏或有风险的杆塔,建议进行修复或替换,以确保输电线路的安全性。

- 建议定期检查和维护输电线路的各个部分,包括杆塔、导线、绝缘子、地线和设备间隔等,以确保正常运行和延长使用寿命。

以上为我们初步完成的输电线路监理初检报告,希望能对您的工作有所帮助。

如有任何问题或需要进一步了解,请随时与我们联系。

谢谢!(你的名字)(你的职位/公司名称)(联系方式)。

输电线路杆塔分部工程中间验收监理初检方案

输电线路杆塔分部工程中间验收监理初检方案

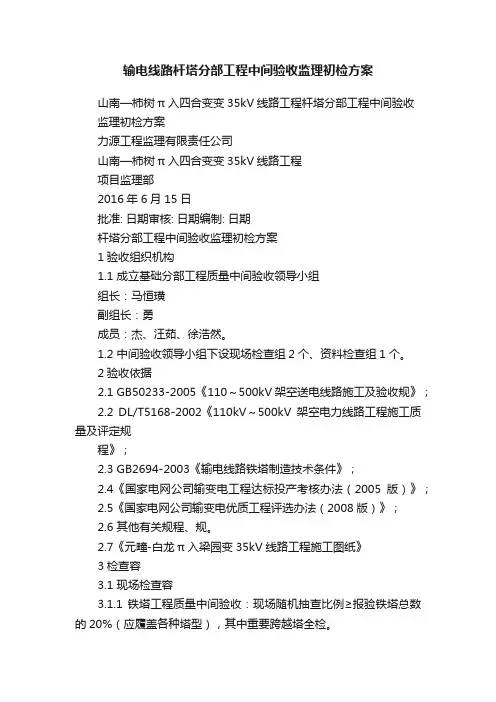

输电线路杆塔分部工程中间验收监理初检方案山南—柿树π入四合变变35kV线路工程杆塔分部工程中间验收监理初检方案力源工程监理有限责任公司山南—柿树π入四合变变35kV线路工程项目监理部2016年6月15日批准: 日期审核: 日期编制: 日期杆塔分部工程中间验收监理初检方案1验收组织机构1.1 成立基础分部工程质量中间验收领导小组组长:马恒璜副组长:勇成员:杰、汪茹、徐浩然。

1.2 中间验收领导小组下设现场检查组2个、资料检查组1个。

2验收依据2.1 GB50233-2005《110~500kV架空送电线路施工及验收规》;2.2 DL/T5168-2002《110kV~500kV架空电力线路工程施工质量及评定规程》;2.3 GB2694-2003《输电线路铁塔制造技术条件》;2.4《国家电网公司输变电工程达标投产考核办法(2005版)》;2.5《国家电网公司输变电优质工程评选办法(2008版)》;2.6 其他有关规程、规。

2.7《元疃-白龙π入梁园变35kV线路工程施工图纸》3检查容3.1 现场检查容3.1.1 铁塔工程质量中间验收:现场随机抽查比例≥报验铁塔总数的20%(应履盖各种塔型),其中重要跨越塔全检。

3.1.2 按照附件:《自立式铁塔组立质量检查及评级记录表》中的检查(检验)项目,逐基逐项检查(检验),现场记录检查结果,对照质量标准、设计值,作出评级的结论。

现场检查组成员,应在检查记录表上签字。

3.2 工程资料检查容3.2.1 施工技术资料(1)施工组织设计(2)铁塔组立分部工程开工报告(3)专职管理人员和铁塔组立特种、上岗证(4)铁塔施工图设计技术交底暨会审纪要(5)铁塔组立施工技术措施(6)设计修改通知单、工程变更单(7)代用材料清单及签证(8)铁塔组立施工技术措施交底记录(9)工程遗留问题记录等3.2.2 材料、构配件合格证及试验资料(1)钢材化验单、试验单(2)试验单位资质资料(3)铁塔、螺栓产品合格证、检验报告(4)供货商资质资料(5)安全用具、测量仪器(表)检验证书等3.2.3 施工质量及评定记录(1)自立式铁塔组立质量检查及评级记录表(2)铁塔工程检查验收记录及签证(施工单位三级自检记录及签证)4质量检验程序和验收方法4.1 施工单位申请铁塔工程阶段性验收应具备的基本条件:4.1.1 报验工程已施工完毕;4.1.2 报验工程已经施工单位三级自检合格;4.1.3 报验工程应提交的所有资料齐全、完整。

线路工程监理初检方案

线路工程监理初检方案

线路工程监理初检方案一、监理初检工作目的线路工程是一项复杂的工程,为了保证工程施工的质量和安全,监理初检工作显得尤为重要。

监理初检是工程监理的第一步工作,其目的是全面了解工程施工的情况,发现存在的问题,及时进行整改和提出合理的改进建议,确保工程施工的质量达到设计要求。

二、监理初检的工作内容1. 召开监理初检会议在开展监理初检工作之前,首先应召集施工单位、设计单位及监理单位的相关人员进行会议,明确各自的职责,详细了解工程的实际情况,并制定监理初检的具体方案和工作计划。

2. 检查施工现场监理初检的重点是对工程施工现场进行全面的检查和观察。

包括土建施工的进度和质量、钢结构安装的情况、管线和电缆敷设、设备安装等,对施工现场的各个细节进行逐一检查,发现问题及时提出整改意见。

3. 查阅相关资料对线路工程的施工图纸、工程合同、技术标准、安全生产手册等相关资料进行仔细查阅,了解工程的设计要求和施工标准,对照实际施工情况进行比对分析,发现与设计不符之处及时提出意见。

4. 与施工单位、设计单位和相关部门沟通通过与施工单位、设计单位及相关部门的沟通,及时了解工程施工中存在的问题和难题,积极协调解决各种施工中的矛盾和纠纷,促进工程的顺利进行。

5. 制定监理初检报告在监理初检工作完成后,对线路工程的施工情况进行全面总结和分析,撰写监理初检报告,详细描述现场发现的问题及提出的整改措施和改进建议,为后续的监理工作提供参考依据。

三、监理初检注意事项1. 客观公正在监理初检过程中,监理人员必须保持客观公正的态度,不能受到任何外部因素的干扰和影响,只有这样才能对工程的实际情况做出准确的判断。

2. 严格遵守规定在进行监理初检工作时,必须严格遵守相关的国家法律法规和施工规范,确保监理工作的合法合规。

3. 注意安全在监理初检工作中,要严格遵守安全操作规程,做好安全防护工作,确保自身和他人的安全。

4. 学习交流监理初检工作是一个学习和交流的过程,监理人员应积极学习施工技术和经验,与施工单位、设计单位和相关部门进行有效的交流和沟通,不断提高自身的监理水平和工作效率。

电力工程监理初验验收方案

电力工程监理初验验收方案

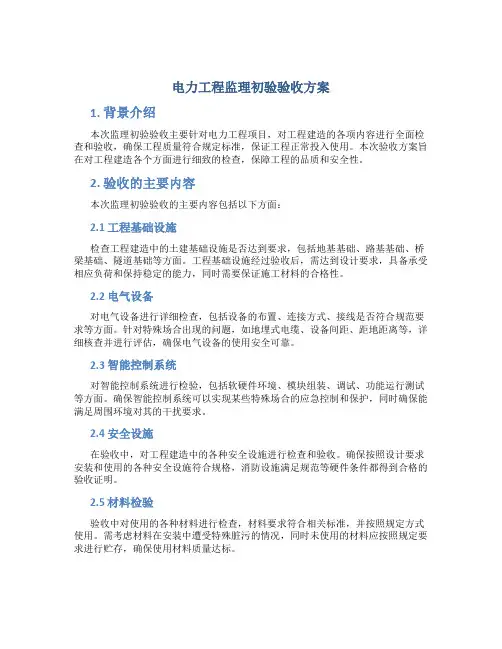

电力工程监理初验验收方案1. 背景介绍本次监理初验验收主要针对电力工程项目,对工程建造的各项内容进行全面检查和验收,确保工程质量符合规定标准,保证工程正常投入使用。

本次验收方案旨在对工程建造各个方面进行细致的检查,保障工程的品质和安全性。

2. 验收的主要内容本次监理初验验收的主要内容包括以下方面:2.1 工程基础设施检查工程建造中的土建基础设施是否达到要求,包括地基基础、路基基础、桥梁基础、隧道基础等方面。

工程基础设施经过验收后,需达到设计要求,具备承受相应负荷和保持稳定的能力,同时需要保证施工材料的合格性。

2.2 电气设备对电气设备进行详细检查,包括设备的布置、连接方式、接线是否符合规范要求等方面。

针对特殊场合出现的问题,如地埋式电缆、设备间距、距地距离等,详细核查并进行评估,确保电气设备的使用安全可靠。

2.3 智能控制系统对智能控制系统进行检验,包括软硬件环境、模块组装、调试、功能运行测试等方面。

确保智能控制系统可以实现某些特殊场合的应急控制和保护,同时确保能满足周围环境对其的干扰要求。

2.4 安全设施在验收中,对工程建造中的各种安全设施进行检查和验收。

确保按照设计要求安装和使用的各种安全设施符合规格,消防设施满足规范等硬件条件都得到合格的验收证明。

2.5 材料检验验收中对使用的各种材料进行检查,材料要求符合相关标准,并按照规定方式使用。

需考虑材料在安装中遭受特殊脏污的情况,同时未使用的材料应按照规定要求进行贮存,确保使用材料质量达标。

2.6 工程安全条件在验收中对工程建造项目的基础安全条件进行检查,保证施工期间使用安全,同时防范事故的发生。

3. 验收的工作流程3.1 初验准备工作1.初验之前,要进行工程相关文件的审核,包括设计图纸、施工方案、工程验收标准等;2.评估施工过程中安全管理、组织管理、施工现场管理情况,并进行相关记录;3.对工程现场施工进行全面检查评估。

3.2 初验实施1.对工程施工各项数据进行核实;2.对单项工程及其系统的运行状况进行对比分析;3.对验收资料进行审核确认,如付款单据、工程量清单等;4.报告验收情况。

电力工程监理初验方案

电力工程监理初验方案

电力工程监理初验方案一、项目概况本项目地区新建的电力工程项目,项目总投资额为XXX万元。

初验是指对电力工程竣工验收取得最终验收结论之前进行的首次验收,是确保电力工程符合设计要求和相关规范的重要环节。

二、初验对象1.本项目的初验对象包括整个电力工程的设备设施、线路、配电系统、继电保护装置、自动化设备以及相应的技术文件、资料等。

2.初验对象还包括施工单位提供的所有文件、资料以及设备、材料等。

三、初验内容1.对施工单位提供的所有文件、资料进行审查。

包括设计文件、施工图纸、工艺文件、设备台账等。

2.对施工单位提供的所有设备、设施进行逐一检查。

包括变电设备、配电设备、线路、继电保护装置等。

3.对工程的总体效果进行评估。

包括电力系统的稳定性、安全性、可靠性等方面。

4.对工程的各项测试、试验进行监督和验收。

包括设备的调试、工艺的运行试验等。

5.对工程的材料进行必要的采样检测。

四、初验流程1.初验准备a.对施工单位提供的所有文件、资料进行初步审查,确保其齐全、准确、完整。

b.对施工单位提供的设备、设施进行清单编制,以便后续的逐一检查。

2.初验检查a.对施工单位提供的设备、设施进行逐一检查,确保其符合相关标准和规范要求。

b.对工程现场进行巡视,检查施工质量和安全情况。

3.初验测试、试验a.对工程的各项测试、试验进行监督和验收,确保工程能够正常工作。

b.对设备、材料进行必要的采样检测,确保其符合相关的质量要求。

4.初验评估a.对工程的总体效果进行评估,包括电力系统的稳定性、安全性、可靠性等方面。

b.制定初验评估报告,明确工程的优点和不足,并提出相应的改进措施。

五、初验结果1.如果初验结果符合相关标准和规范要求,验收组将提出初验通过的结论,并出具初验合格证书。

2.如果初验结果存在问题,验收组将提出相关整改要求,并给出整改期限。

3.施工单位应按照整改要求进行相应的改进和调整,并在整改期限内完成整改。

4.完成整改后,再次进行初验,直到初验结果符合相关标准和规范要求为止。

110kV何坝~城南变线路工程 监理初检方案

110kV何坝~城南变线路工程 监理初检方案

110kV何坝~城南变线路工程监理初检方案220贵州电网公司贵州电力工程建设监理公司凤冈110kV变~绥阳110kV变π接入城南110kV变110kV线路工程基础分部工程转序验收监理初检方案贵州电力工程建设监理公司城南110kV输变电工程--监理项目部20XX年5月9日1批准:审核:编写:年月日年月日年月日2一、工程概况参建单位项目法人设计单位施工单位建设管理单位监理单位运行单位本工程线路施工地点位于杨川范围,从110kV凤冈变到110kV绥阳变π工程概况接入城南110kV变。

线路电压等级110kV;采用单、双回路方式架设。

线路全长。

共使用自立式铁塔26基。

基础采用现浇钢筋混凝土掏挖斜柱式基础和掏挖式基础。

线路按照10mm冰区设计。

二、验收依据1.《工程建设标准强制性条文电力工程部分》。

2.《南方电网公司基建质量管理业务指导书》Q/CSG433035-20XX。

3.《南方电网公司基建验收管理业务指导书》Q/CSG433023-20XX。

4.《南方电网公司基建项目档案管理业务指导书》Q/CSG433032-20XX。

5.《南方电网公司基建工程质量控制及量化评价标准》Q/CSG 533034-20XX。

6.中国南方电网有限责任公司企业标准《10kV~500kV 配电及输变电工程质量验收与评定标准》Q/CSG411002-20XX。

7.《110kV~750kV架空输电线路施工及验收规范》 GB 50233-20XX 8.本工程设计文件、施工合同。

9.建设单位管理制度及对本工程管理要求。

10.施工单位三级自检报告。

311.监理单位隐蔽、旁站记录及图片。

12.施工单位验评记录。

三、验收范围及条件1. 验收范围工程实体验收内容序号分部工程验收范围直线塔有: 1 基础分部工程共基。

耐张塔有: 2 基础分部工程共基。

本次抽检范围:耐张塔基全检, 3 本次抽检直线塔基按30%比例随机抽取,抽检基,本次验收合计基。

JZLX9输电线路工程监理初检方案

JZLX9输电线路工程监理初检方案

JZLX9输电线路工程监理初检方案输电线路工程监理初检方案监理项目部(加盖监理项目部公章)年月批准:(总监理工程师)年月日审核:(总监代表或专业组长)年月日编写:(专业监理工程师)年月日目次1工程概述 (157)1.1工程规模及建设情况 (157)1.2工程参建单位 (157)2验收依据 (157)3验收范围及条件 (157)3.1验收范围 (157)3.2验收条件 (157)4验收组织机构及人员职责 (157)4.1验收组织机构设置 (157)4.2验收人员职责 (158)4.3验收资源配置 (158)5验收时间安排 (158)6验收要求 (158)6.1验收总体要求 (158)6.2各分部(单位)工程验收要求 (159)7质量验评 (160)8安全措施 (160)9附表 (160)1工程概述1.1工程规模及建设情况【编写说明】可参照设计文件,简要阐述建设规模情况,结合实际工程进度,简述拟验收部分工程实施情况。

1.2工程参建单位【编写说明】列举与本工程相关的各参建单位,单位名称确保准确。

2验收依据【编写说明】国家(行业)颁发的现行有关标准、规程和规范;本工程设计文件(含设计变更);建设单位、业主项目部下达的有关文件、规定;建设单位与施工、物资供应施工项目部签订的合同;设备出厂资料。

【示例】2.1 《国家电网公司工程建设质量管理规定》(国家电网基建〔2006〕699号)2.2 《国家电网公司输变电工程达标投产考核办法》(国家电网基建〔2005〕255号)2.3 《国家电网公司输变电工程施工工艺示范手册》(2006年版)2.4 《工程建设标准强制性条文电力工程部分》(2006年版)2.5 本工程的设计图纸及业主有关规定……3验收范围及条件3.1验收范围【编写说明】明确描述本次初检的具体验收范围(可按单位、分部、分项设置)。

【示例】本次初检的范围线路工程包括下列部分的工程实体及相关资料。

××标段的××桩号至××桩号(基础、铁塔、架线工程)……3.2验收条件【编写说明】描述是否具备初检验收规定比例,监理初检前的各项程序是否完成。

电力工程监理初检方案

电力工程监理初检方案

电力工程监理初检方案一、前言随着经济的快速发展和人民对生活品质要求的提高,电力工程作为现代化建设的基础设施,扮演着非常重要的角色。

为了确保电力工程的安全、可靠运行,保障人民群众的生活用电需求,需要对电力工程进行严格的监理和检查。

本文将对电力工程初检方案进行详细阐述。

二、初步准备在进行电力工程监理初检之前,需要对监理工作进行充分的准备。

首先要确定监理范围、内容和重点,了解电力工程施工图纸和相关技术文件,以便能够全面地开展工作。

其次要确定监理日程和人员安排,确保监理工作的顺利进行。

三、监理工作流程1. 电力工程施工图纸审核:首先要对电力工程的施工图纸进行仔细的审核,确保施工图纸的合理性和完整性,为工程的顺利施工奠定基础。

2. 施工现场审核:对电力工程的施工现场进行实地审核,确保工程的施工质量和安全。

3. 设备及材料审核:对电力工程所使用的设备和材料进行审核,包括设备和材料的质量、品牌、规格等方面,确保设备和材料符合相关的标准要求。

4. 设备的调试和试运行:对电力工程所使用的设备进行调试和试运行,确保设备的正常运行和性能稳定。

5. 系统联调:对电力工程各项系统进行联调,确保系统之间的配合和协调。

6. 安全检查:对电力工程的安全管理和施工安全进行检查,确保工程的施工安全和工人的人身安全。

7. 质量验收:对电力工程的质量进行验收,确保工程的质量符合相关的标准要求。

8. 资料整理和报告书编写:对监理工作所得资料进行整理和汇总,编写监理报告书。

四、检查记录和报告在电力工程监理初检的过程中,需要做好检查记录和报告的工作。

检查记录需要详细地记录工程的施工过程和施工现场情况,保留相关证据。

监理报告需要对监理工作所得资料进行整理,汇总监理工作的结果,对施工中存在的问题和不足提出合理的建议和意见。

五、初检方案的落实和总结在电力工程监理初检方案的实施过程中,需要做好各项工作的落实工作,及时解决工程施工中出现的问题和不足。

输电线路杆塔分部工程监理初检报告模板

输电线路杆塔分部工程监理初检报告模板
⑷《国家电网公司输变电工程达标投产考核办法》(国家电网基建[2011]146号)
⑸本工程的设计图纸、变更、审图纪要
二、工程概况
项目法人
建设管理单位
设计单位
监理单位
施工单位
运行单位
(杆塔分部工程)
主要描述:杆塔的数量和型式。
分部工程名称
分工时间
完工时间
备注
杆塔分部工程
三、综合评价
质量体系及实施情况
⑴组织机构是否建立健全。
四、限期整改项目和主要改进建议
⑴限期整改项目:存在影响进入下道工序施工质量和安全的问题必须进行整改。
⑵主要改进建议:根据工程实际情况确定。
五、结论
年月日监理项目部组织监理人员对输电线路工程杆塔分部进行了监理初检。本次报检杆塔基,抽查杆塔基(其中耐张塔基,直线塔基),抽检率为%。
杆塔分部工程中材料规格和质量符合设计文件及施工验收规范要求,施工单位质保体系健全、质量行为规范,施工质量一次验收合格率达到100%。对初检中提出的缺陷和问题已处理完成,杆塔分部工程的施工质量误差范围均在优良级范围内,可以评定为优良级
验收负责人(签字)日期:年日⑵质量管理制度是否建立健全。
⑶是否按照已审批的项目管理实施规划、作业指导书、质量保证措施对施工人员进行交底,在施工中是否按方案执行。
⑷工程施工中使用的工器具、测量仪器是否经过检验合格。
⑸杆塔分部工程施工是否严格执行了《输变电工程建设标准强制性条文实施管理规程》中的要求。
⑹施工单位对质量体系执行情况总体评价
输电线路工程
杆塔分部工程监理初检报告
监理项目部
年月
一、检验概况
工程名称
输电线路工程
验评依据
⑴《钢结构工程施工质量验收规范》(GB50205—2001)。

输电线路监理初检报告模板

输电线路监理初检报告模板
五、结论
年月日监理项目部组织对输电线路工程基础、接地工程进行了监理初见验收。基础共抽检基,其中耐张、转角塔基,直线塔基;接地装置基,接地电阻值测试基。
年月日监理项目部组织对输电线路工程架线工程、线路防护工程进行了监理初见验收。铁塔共抽检基,其中耐张、转角塔基,直线塔基。
年月日监理项目部组织对输电线工程杆塔工程架线工程、下路防护工程进行了监理初见验收。导地线检查km,附件安装基,导地线压接个。
(4)国家电网公司输变电工程达标投产考核办法》(国家电网基建〔2011〕146号)。
(5)混凝土结构工程施工资粮验收规范(GB50204-2002)。
(6)《钢结构施工质量验收规范》(GB50206-20010.
(7)建设单位与建立单位、施工承包商、物资供货商签订的合同,以及施工项目部、监理项目部在施工过程的控制资料
输电线路工程
架线(总体)工程监理初检报告
监理项目部
年月
一、检验概况
工程名称
输电线路工程
验评依据
(1)设计图纸、变更、审图纪要。
(2)《110KV~500KV架空电力线路施工及验收规范》(GB50233-20050.
(3)《110KV~500KV架空电力线路工程施工质量验收及评定标准》(DL/T5168-2002).
施工单位对初检中提出的缺陷和问题已处理完成,施工质量误差范围均在优良范围内。本工程具备申请竣工预验收条件
验收负责人(签字):
日期:年月日
(3)是否按照已审批的项目管理实施规划、作业指导书、质量保证措施对施工人员进行交底,在施工中是否严格按此方案执行。
(4)工程施工中使用的工器具、测量仪器是否经过检验合格。
(5)工程施工过程中是否严格执行了《工程建设标准强制性条文》中的要求。

输电线路各分部工程施工监理质量检查内容及要求

输电线路各分部工程施工监理质量检查内容及要求

输电线路各分部工程施工监理质量检查内容及要求1送电线路路径、塔位复测监理1.1线路路径、塔位复测工作由施工承包商进行,监理工程师可随机抽查其结果。

当发觉超过允许偏差时,请其重测,如确超过允许偏差则应扩大抽查范围。

如在一个工程处施工段内三处超差,则令其全段重新复测,监理工程师再行抽查。

线路路径复测质量要求及检查方法见下表。

序号性质检查(检验)项目允许偏差检查方法1关键转角桩角度偏差1′30″经纬仪复测2关键档距偏差≤1%L经纬仪复测3关键被跨越物高程偏差0.5m经纬仪复测4重要杆(塔)位高程偏差0.5m经纬仪复测5重要地形突出点高程偏差1.5m经纬仪复测6重要直线桩横线路睡偏差50mm经纬仪定线、钢尺量偏7重要被跨越物与邻近杆(塔)位距离≤1%L′经纬仪复测8重要地形空出点风偏点与邻近杆(塔)位距离≤1%L′经纬仪复测注:L为档距;L′为被跨越物或地形突出点与邻近杆(塔)位水平距离。

1.2基础分坑及开挖工程监理。

1.2.1一般铁塔基础分坑时应留意设计给定的施工基面及坑位四周的地形条件,保证基础的边坡稳定。

1.2.2分坑时要特殊留意不等高腿,尤其是四腿皆不等高的基础间的高差及根开,依据施工承包商编制的分坑手册(或作业指导书)进行检查。

1.2.3分坑时,基础中心桩位必需明确、稳固,无论等高或不等高腿基础,都必需掌握单腿及整基基础的扭转。

1.2.4基坑开挖时,监理工程师应依据不同的基础形式,不同的地质条件进行巡察检查,基坑开挖结束时进行验坑。

1.2.4.1一般土坑开挖时应按土质留有坡度,坑外土应有组织堆放,不得随便扬弃、占用田地。

当设计允许底盒采纳土模时,则坑底可不留操作裕度。

1.2.4.2地下水很高或流砂坑开挖时,应实行降低水位、挡土板、投石压砂等措施完成基坑开挖工作。

监理人员应强调平安施工,防止坑壁坍塌伤人。

当挖掘工作实在困难,不能达到要求坑深,施工承包商要求削减坑深或转变设计时,监理人员应视状况准时向总监理师报告。

输电线路杆塔分部工程中间验收监理初检方案

输电线路杆塔分部工程中间验收监理初检方案

山南—柿树π入四合变变35kV线路工程杆塔分部工程中间验收监理初检方案合肥力源工程监理有限责任公司山南—柿树π入四合变变35kV线路工程项目监理部2016年6月15日批准: 日期审核: 日期编制: 日期杆塔分部工程中间验收监理初检方案1验收组织机构1.1 成立基础分部工程质量中间验收领导小组组长:马恒璜副组长:张勇成员:孙杰、汪茹、徐浩然。

1.2 中间验收领导小组下设现场检查组2个、资料检查组1个。

2验收依据2.1 GB50233-2005《110~500kV架空送电线路施工及验收规范》;2.2 DL/T5168-2002《110kV~500kV架空电力线路工程施工质量及评定规程》;2.3 GB2694-2003《输电线路铁塔制造技术条件》;2.4《国家电网公司输变电工程达标投产考核办法(2005版)》;2.5《国家电网公司输变电优质工程评选办法(2008版)》;2.6 其他有关规程、规范。

2.7《元疃-白龙π入梁园变35kV线路工程施工图纸》3检查内容3.1 现场检查内容3.1.1 铁塔工程质量中间验收:现场随机抽查比例≥报验铁塔总数的20%(应履盖各种塔型),其中重要跨越塔全检。

3.1.2 按照附件:《自立式铁塔组立质量检查及评级记录表》中的检查(检验)项目,逐基逐项检查(检验),现场记录检查结果,对照质量标准、设计值,作出评级的结论。

现场检查组成员,应在检查记录表上签字。

3.2 工程资料检查内容3.2.1 施工技术资料(1)施工组织设计(2)铁塔组立分部工程开工报告(3)专职管理人员和铁塔组立特种资格证、上岗证(4)铁塔施工图设计技术交底暨会审纪要(5)铁塔组立施工技术措施(6)设计修改通知单、工程变更单(7)代用材料清单及签证(8)铁塔组立施工技术措施交底记录(9)工程遗留问题记录等3.2.2 材料、构配件合格证及试验资料(1)钢材化验单、试验单(2)试验单位资质资料(3)铁塔、螺栓产品合格证、检验报告(4)供货商资质资料(5)安全用具、测量仪器(表)检验证书等3.2.3 施工质量及评定记录(1)自立式铁塔组立质量检查及评级记录表(2)铁塔工程检查验收记录及签证(施工单位三级自检记录及签证)4质量检验程序和验收方法4.1 施工单位申请铁塔工程阶段性验收应具备的基本条件:4.1.1 报验工程已施工完毕;4.1.2 报验工程已经施工单位三级自检合格;4.1.3 报验工程应提交的所有资料齐全、完整。

XXX(线路)工程监理初检方案1

XXX(线路)工程监理初检方案1
2验收范围及条件-------------------------------------------------------------2
2.1 验收范围-------------------------------------------------------------2
2.2 验收条件-------------------------------------------------------------2
(3)《国家电网公司输变电工程施工工艺示范手册》[2006]135。
(4)《工程建设标准强制性条文电力工程部分》(2006年版)。
(5)《关于强化输变电工程质量控制数码照片采集与管理的工作要求》国家电网基建质量[2010]322号
(6)《关于印发国家电网公司建设项目管理办法(试行)的通知》国家电网办[2010]250号
8安全措施-------------------------------------------------------------------5
1、工程概况
1.1工程规模及建设情况
本工程自新XXX220千伏变电站门构起,新建单回线路长度为12.001km。
导、地线型号:导线型号为1×LGJ-400/35型钢芯铝绞线。本工程新建线路架设两根地线,其中一根为24芯OPWG光缆,另一根为GJ-80型镀锌钢绞线。
(4)验收小组组员职责:在小组组长的领导下,具体负责各自范围的验收工作及消缺复查工作。
(5)验收小组配合人员职责:对小组验收工作进行全面配合,包括资料提供、工器具提供、后勤保障、配合具体的作业工作等。
4.3 验收资源配置
检测仪器:经纬仪一台、力矩扳手。
交通车辆:监理单位和施工单位越野车各一辆
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

JZLX9输电线路工程监理初检方案XXX220kV接入系统(线路工程(基础分部工程)监理初检方案XXX(线路)工程监理项目部2012 年5 月22日批准:年月日审核:年月日编写:年月日目录1工程概述-------------------------------------------------------------------11.1 工程规模及建设情况---------------------------------------------------11.2 工程参建单位---------------------------------------------------------12验收依据-------------------------------------------------------------------13验收范围及条件-------------------------------------------------------------23.1 验收范围-------------------------------------------------------------23.2 验收条件-------------------------------------------------------------24验收组织机构及人员职责-----------------------------------------------------24.1 验收组织机构设置-----------------------------------------------------24.2 验收人员职责---------------------------------------------------------24.3 验收资源配置---------------------------------------------------------35验收时间安排---------------------------------------------------------------36验收要求-------------------------------------------------------------------36.1 验收总体要求---------------------------------------------------------36.2 基础分部(单位)工程验收要求-------------------------------------------4 7质量验评及竣工初检验收报告-------------------------------------------------48安全措施-------------------------------------------------------------------51、工程概况1.1工程规模及建设情况本工程自新XXX220千伏变电站门构起,新建单回线路长度为12.001km。

导、地线型号:导线型号为1×LGJ-400/35型钢芯铝绞线。

本工程新建线路架设两根地线,其中一根为24芯OPWG光缆,另一根为GJ-80型镀锌钢绞线。

杆塔:本工程采用自立式铁共31基基础:自立式铁塔采用台阶式钢筋混凝土基础。

接地:全线杆塔逐基接地。

1.2 工程参建单位项目法人:XXX有限公司建设管理单位:XXX监理单位:XXX电力工程监理有限公司设计单位:XXX施工单位:XXX公司2 验收依据(1)《国家电网公司工程建设质量管理规定》(国家电网基建〔2006〕699号)。

(2)《国家电网公司输变电工程达标投产考核办法》(国家电网基建〔2011〕146号)。

(3)《国家电网公司输变电工程施工工艺示范手册》[2006]135。

(4)《工程建设标准强制性条文电力工程部分》(2006年版)。

(5)《关于强化输变电工程质量控制数码照片采集与管理的工作要求》国家电网基建质量[2010]322号(6)《关于印发国家电网公司建设项目管理办法(试行)的通知》国家电网办[2010]250号(7)《国家电网公司电力建设工程施工质量监理管理办法》国家电网基建[2010]160号(8)《国家电网公司输变电工程质量通病防治工作要求及技术措施》国家电网基建质量19号(9)《国家电网公司工程建设质量管理规定》(试行)国家电网基建[2006]699号(10)《国家电网公司工程建设质量责任考核办法(试行)国家电网基建[2006]674号(11)《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2008(12)《混凝土结构工程施工质量验收规范》GB 50204-2002(13)《110KV—500KV架空送电线路施工及验收规范》GB 50233-2005(14)本工程的设计图纸及业主有关规定及设备出厂资料。

3 验收范围及条件3.1验收范围本次初检的范围包括本工程各分部工程的实体及相关资料。

(基础工程、杆塔组立、导、地线架设)3.2验收条件(1)施工单位按设计和规范要求完成相应施工,无明显缺陷和遗留项目。

(2)已完工程经过施工项目部三级自检合格,造价人才网具备申报验收条件。

(3)施工单位应提交的验收资料基本整理完毕,齐全有效,能够满足验收条件。

(4)监理单位收到施工项目部填报的《工程报验单》及相关自检记录。

4 验收组织机构及人员职责4.1 验收组织机构设置成立XXX(线路)工程初检验收组”。

验收领导小组:组长:XXX副组长:XXX验收工作组成员:XXX、XXX、XXX、XXX、XXX、4.2 验收人员职责(1)初检验收组组长、副组长职责:负责统筹安排初验收工作,协调处理施工、运行、监理、设计、厂家等各方关系及验收中出现的重大事宜、争议,负责组织召开每日的验收汇总会,听取验收小组的工作汇报,总结每日验收工作,对验收中发现的缺陷提出整改指导意见,督促消缺,审核确认验收记录及验收报告。

(2)验收小组组长职责:组织本小组人员按验收范围及要求进行各专业工程验收,搜集、汇总验收缺陷及问题,消缺完成后,组织人员复查确认,填写验收记录及验收报告。

(3)验收小组副组长职责:负责本小组内验收人员(主要是运行人员)的招集、管理工作,组织、参与验收工作,提出验收缺陷及问题,消缺完成后,参与复查、确认。

(4)验收小组组员职责:在小组组长的领导下,环保人才网具体负责各自范围的验收工作及消缺复查工作。

(5)验收小组配合人员职责:对小组验收工作进行全面配合,包括资料提供、工器具提供、后勤保障、配合具体的作业工作等。

4.3 验收资源配置检测仪器:经纬仪一台、测距/测高仪一台、钢卷尺30M一把,游标卡尺2把,接地电阻测试仪一台,土建施工检查工具一套交通车辆:监理单位和施工单位越野车各一辆规程规范:《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2008《工程建设标准强制性条文电力工程部分》(2006年版)。

《混凝土结构工程施工质量验收规范》GB 50204-2002《110KV—500KV架空送电线路施工及验收规范》GB 50233-2005本工程的设计图纸及业主有关规定及设备出厂资料5 验收时间安排验收时间暂定2012年05月20日~05月23日,6 验收要求6.1验收总体要求(1)初验收坚持现场检查与资料核查相结合,全面检查与重点抽查相结合的原则,既要检查现场实体质量,也要核查相关资料情况,既要重点抽查一些项目,也要对验收范围内的项目做全面检查,做到验收覆盖面100%,不漏项。

(2)各验收小组要根据分工和工程施工完成情况,合理安排工作进度,保证验收工作安全、有序进行。

(3)各验收人员要充分熟悉设计图纸、技术规范书和相关专业的有关标准、规范,熟悉材料/设备性能、参数和设备装监理工程师论坛置的原理。

(4)验收用仪器仪表使用前应核查符合相关要求,保证完好、有效。

(5)验收人员必须严格执行验收规范,按照设计图纸认真验收,严格把关,确保验收质量。

要认真填写质量检查验收记录,发现问题先与施工配合人员充分沟通,然后及时填写“工程质量检查及缺陷处理记录”。

此记录表每天汇总一次,交施工单位及时进行消缺。

(6)验收前,施工单位应向验收组提供下列主要资料及文件:1)主要施工技术资料。

2)主要施工技术记录。

3)质量检验记录。

4)原材料出厂资料、试验资料。

5)材料进厂记录。

6)制造厂提供的出厂原始资料,即产品说明书、出厂试验记录、合格证及出厂图纸等。

6.2 基础分部(单位)工程验收重点及要求基础工程1、地脚螺栓露出基面高度2、混凝土强度3、底版断面尺寸4、基础埋深5、立柱断面尺寸6、钢筋保护层厚度7、混凝土表面质量8、整基基础中心位移9、整基基础扭转10、回填土11、基础根开及对角线尺寸12、同组地脚螺栓中心与立柱中心偏移13、基础顶面高差14、其他7 质量验评及竣工初检验收报告(1)本次初检工作与工程质量验评工作结合进行。

按照已审批的《本工程质量验评范围划分表》进行验评。

初检中重点抽检的分项工程个数要求≥30%。

(2)初检工作结束,消缺完成并经验收小组复查确认后,由监理根据初检数据核实线路分项工程、分部工程、单位工程的质量等级,并形成验评报告。

(3)初检工作完成后,各验收小组提出书面初检意见,最后形成初检报告,并上报业主。

8 安全措施(1)验收前,验收组要向验收人员交代安全全注意事项,向验收人员进行交底,说明哪些工作需要验收人员互相之间配合完成。

(2)全体验收人员正确佩戴安全帽,高处验收作业必须正确使用安全带,安全带应系在牢固的构件上,杆塔上验收作业转位时,不得失去安全带的保护,杆塔上验收作业配备专人协助和监护。

(3)全体验收人员验收中要注意成品保护。
