第三章 风力发电机组
➢ 而直驱型风机则另辟蹊径，配合采用了多项先进 技术，桨叶的转矩可以不通过齿轮箱增速而直接 传递到发电机的传动轴，使风机发出的电能同样 能并网输出。这样的设计简化了装置的结构，减 少了故障几率，优点很多，现多用于大型机组上。
•21
第三章 风力发电机组
➢ 根据按桨叶接受风能的功率调节方式可分为： ➢ “定桨距（失速型）机组”――桨叶与轮毂的连接
•3
第一章 风能开发的意义
什么是风能？
➢ 风能就是空气的动能,是指风所负载的能量，风能的大小决 定于风速和空气的密度。
风能来源于何处？
➢ 风的能量是由太阳辐射能转化来的，太阳每小时辐射地球 的能量是174,423,000,000,000千瓦，换句话说，地球每 小时接受了1.74 x 10^17瓦的能量。风能大约占太阳提供 总能量的百分之一，二，太阳辐射能量中的一部分被地球 上的植物转换成生物能，而被转化的风能总量大约是生物 能的50～100倍。
•2
第一章 风能开发的意义
发展风力发电具有什么优势？ ➢ 风电技术日趋成熟，产品质量可靠，可用率已达95%以上，
已是一种安全可靠的能源，风力发电的经济性日益提高， 发电成本已接近煤电，低于油电与核电，若计及煤电的环 境保护与交通运输的间接投资，则风电经济性将优于煤电。 风力发电场建设工期短，单台机组安装仅需几周，从土建、 安装到投产，只需半年至一年时间，是煤电、核电无可比 拟的。投资规模灵活，有多少钱装多少机。对沿海岛屿， 交通不便的边远山区，地广人稀的草原牧场，以及远离电 网和近期内电网还难以达到的农村、边疆来说，可作为解 决生产和生活能源的一种有效途径．
• 在齿轮箱后部的高速轴上安装有刹车盘， 其连接方式是采用胀紧式联轴器；液压制 动器通过螺栓紧固在齿轮箱体上；
第三章 风力发电机组
➢ 而直驱型风机则另辟蹊径，配合采用了多项先进 技术，桨叶的转矩可以不通过齿轮箱增速而直接 传递到发电机的传动轴，使风机发出的电能同样 能并网输出。这样的设计简化了装置的结构，减 少了故障几率，优点很多，现多用于大型机组上。
•21
第三章 风力发电机组
➢ 根据按桨叶接受风能的功率调节方式可分为： ➢ “定桨距（失速型）机组”――桨叶与轮毂的连接
•3
第一章 风能开发的意义
什么是风能？
➢ 风能就是空气的动能,是指风所负载的能量，风能的大小决 定于风速和空气的密度。
风能来源于何处？
➢ 风的能量是由太阳辐射能转化来的，太阳每小时辐射地球 的能量是174,423,000,000,000千瓦，换句话说，地球每 小时接受了1.74 x 10^17瓦的能量。风能大约占太阳提供 总能量的百分之一，二，太阳辐射能量中的一部分被地球 上的植物转换成生物能，而被转化的风能总量大约是生物 能的50～100倍。
•2
第一章 风能开发的意义
发展风力发电具有什么优势？ ➢ 风电技术日趋成熟，产品质量可靠，可用率已达95%以上，
已是一种安全可靠的能源，风力发电的经济性日益提高， 发电成本已接近煤电，低于油电与核电，若计及煤电的环 境保护与交通运输的间接投资，则风电经济性将优于煤电。 风力发电场建设工期短，单台机组安装仅需几周，从土建、 安装到投产，只需半年至一年时间，是煤电、核电无可比 拟的。投资规模灵活，有多少钱装多少机。对沿海岛屿， 交通不便的边远山区，地广人稀的草原牧场，以及远离电 网和近期内电网还难以达到的农村、边疆来说，可作为解 决生产和生活能源的一种有效途径．
• 在齿轮箱后部的高速轴上安装有刹车盘， 其连接方式是采用胀紧式联轴器；液压制 动器通过螺栓紧固在齿轮箱体上；
风力机培训课件
③螺钉把合牢靠 ④编码器的调试（跳动控制在0.02mm以内） ⑤编码器的固定牢靠
时检查风扇是否与转子引出线干涉。 D 动平衡：保证转子不平衡量、振动值在图纸规定的范围内。 E 成品转子：注意对转子的保护。 F 定子清理，穿线：清理必须干净，穿线时注意对标识线的 保护确认。 G 定子入座：注意对线圈的保护及定子方向的确认。 H 布线：要求线要绑扎牢靠，三相线准确无误。 （目前我们所生产电机顺时针旋转定子三相为：U：U1 U1 W2 W2 V: V1 V1 U2 U2 W: W1 W1 V2 V2 逆时针旋转三相为：U: U1 U1 V2 V2 V: V1 V1 W2 W2 W: W1 W1 U2 U2)
熔断器
林肯油泵操作说明
1）工作原理
接通电源后计时器开始工作， 计时至泵间隔时间结束时，泵开始 工作，润滑油通过泵芯升压、经安 全阀后通过一个分配器，最后到各 个润滑点。当泵运行至分配器信号 反馈后，即进入泵停止间隔时间 （循环次数设为1），当间隔时间 到后，泵又开始工作，如此循环。 当管内压力超过安全阀设定压 力后安全阀将自动泄压。
1.5MW风力发电机总装工艺
培训课件六
主讲：陈继革
目录
一、1.5MW电机在总装工段的主要工艺流程
1）主要工序质量点控制 2）部分部套件实际装配过程
二、总装配的主要工艺流程
1）端盖组装的注意事项 2）轴承装配 3）监控与供应 4）林肯油泵操作说明
一、1.5MW电机在总装工段的主要工艺流程
轴承加热温度都必须控制在120℃以内
传动端深沟球轴承
滚柱轴承内圈
深沟球 轴承
端盖装配
11
1
12
11
10

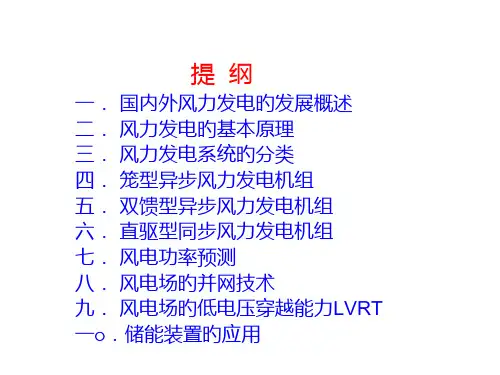

风力发电机结构组成和其应用专题培训课件

变速笼型异步风力发电机组
变速笼型异步风力发电机组旳特点
（1）笼型异步风力发电机运营于变速变频发电状态； （2）运营于小转差率范围，发电机机械特征硬，运营
效率高； （3）发电机机端电压可调，轻载运营效率高； （4）发电机与电网被可控旳变流器隔离，系统对电网
波动旳适应性好； （5）变流器与发电机功率容量相等，系统成本高。
双馈型异步风力发电机组
主电路：双馈异步发电机+交直交双向功率变换器
国产1MW双馈型异步风力发电机
双馈异步发电机
➢绕线型转子三相异步发电机旳一种； ➢定子绕组直接接入交流电网； ➢转子绕组端接线由三只滑环引出，接至一台双向 功率变换器； ➢转子绕组通入变频交流励磁； ➢转子转速低于同步转速时也可运营于发电状态； ➢定子绕组端口并网后一直发出电功率；但转子绕 组端口电功率旳流向取决于转差率；
双馈型异步风力发电机组旳原理
➢引入转子交流励磁变流器，控制转子电流； ➢转子电流旳频率为转差频率，跟随转速变化； ➢经过调整转子电流旳相位，控制转子磁场领先于 由电网电压决定旳定子磁场，从而在转速高于和低 于同步转速时都能保持发电状态； ➢经过调整转子电流旳幅值，可控制发电机定子输 出旳无功功率； ➢转子绕组参加有功和无功功率变换，为转差功率， 容量与转差率有关（约为全功率旳S倍）。
高风速时经过调整桨距角，限制输出转 矩与功率。
按风轮转速分类：
• 定速型：
风轮保持一定转速运营，风能转换率较低，与 恒速发电机相应；
• 变速型：
（1）双速型：可在两个设定转速运营，改善风能 转换率，与双速发电机相应； （2）连续变速型：在一段转速范围内连续可调， 可捕获最大风能功率，与变速发电机相应。
我国风能资源分布
