管道标识标准

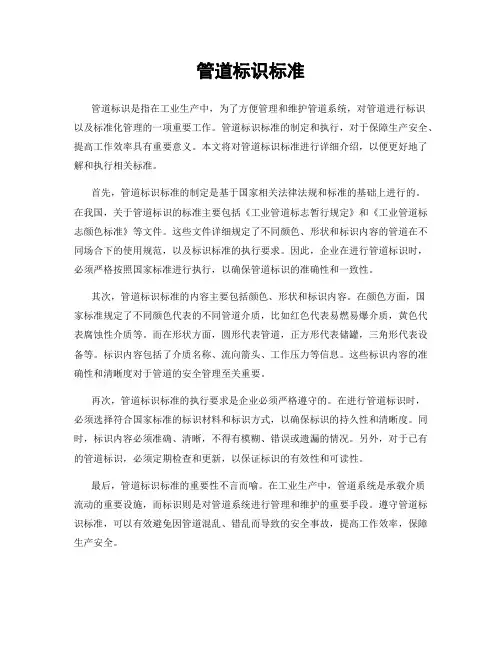

为了使生产现场管道标识达到规范化管理，根据GB7231-2003《工业管道的基本识别色、识别符号和安全标识》和DL/T5072-2007 《火力发电厂保温油漆设计规程》的相关规定，特制定本公司管道标识标准。

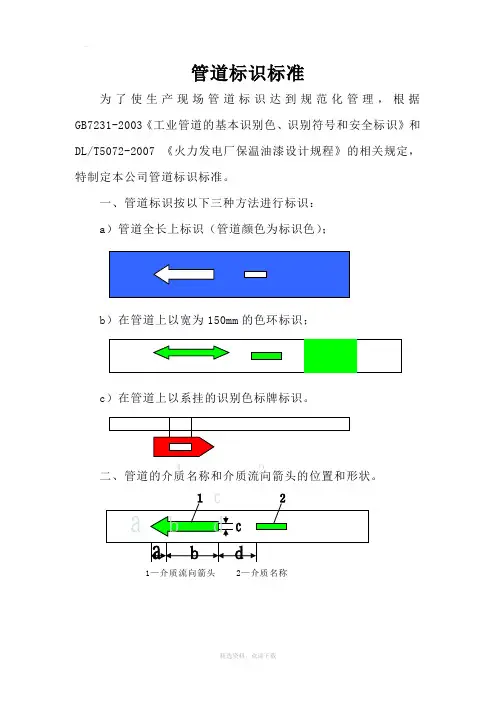

一、管道标识按以下三种方法进行标识：

a）管道全长上标识（管道颜色为标识色）；

b）在管道上以宽为150mm的色环标识；

c）在管道上以系挂的识别色标牌标识。

二、管道的介质名称和介质流向箭头的位置和形状。

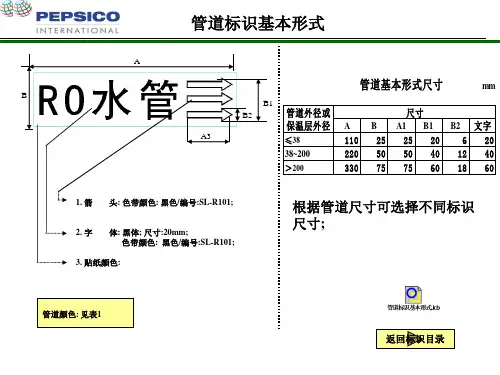

1—介质流向箭头 2—介质名称

图中尺寸数值见下表，介质流向箭头尖角为60o

管道介质名称和管道介质流向箭头尺寸mm

三、管道标识要求

①采用a标识时，管道颜色为标识色，介质流向箭头和介质名称用对比色。

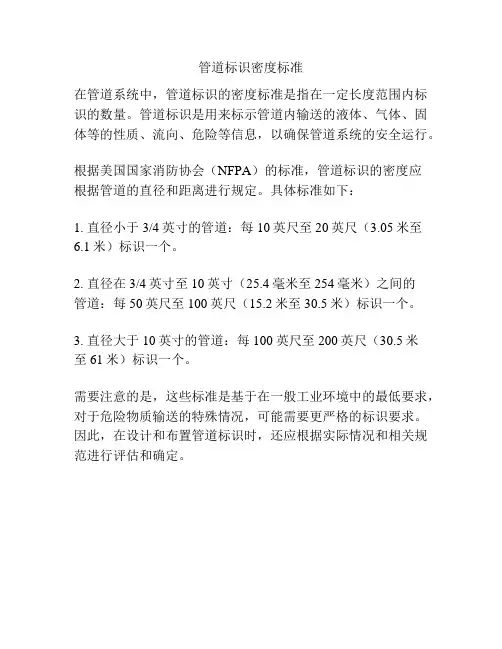

②采用以上b、c方法标识的，二个标识之间的最小距离应为10m。

③采用以上b、c方法标识的，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、穿墙处及管道密集难以辨别的部位。

④外径小于76mm的管道，一般采用c方法标识，不需标色环，介质名称（用对比色）标注在标牌上。标牌最小尺寸应以能清楚观察识别色和标牌上的介质名称来确定。

⑤以c方法标识时，则标牌的指向就作为表示管道内介质流向，如果管道内介质流向是双向的，则标牌的指向应做成双向的。

⑥管道识别符号由介质流向和介质名称构成，名称可用全称或化学符号标识。

⑦管道内介质的流向用箭头表示，如果管道内介质流向是双向的，则以双箭头表示。

四、管道识别色规定
