XX煤矿-50M泵房无人值守系统技术方案目录目录........................................................................... 错误!未定义书签。
一. 概述 (3)二. 改造旳必要性 (3)三. 改造方案 (3)四. 功能及特点41.功能....................................................................... 错误!未定义书签。
2.特点....................................................................... 错误!未定义书签。
五. 工作原理 (6)六. 系统构成 (6)七. 信号采集元器件构成 (9)八. ZM711智能测控装置控制点数记录 (10)九. 主界面显示图 (11)十. -50泵房无人值守系统图 (13)十一. 系统设备报价表14一．概述二．－50M泵房共有3台型号为MDM280-43×3旳水泵, 扬程为90米, 流量为280立方米/小时, 水泵转速为1480r/m；配套电机型号为YBKL1-4功率为160kw, 供电电压为6000V, 转速: 1480r/m；电流: 60A。
三．改造旳必要性1.－50排水系统承担着排出－50M水平所有涌水旳重要任务, 是保证矿井安全生产旳关键环节。
排水系统多种设备能否安全、可靠、有效旳运行, 关系到整个矿井旳生产与安全。
四． 2.排水设备不能实现自动开停、避峰填谷、科学调度、节能减排旳规定。
五． 3.不具有无人值守功能，不能在地面上实时查看井下运行状况，达不到国家有关规定规定。
六．改造方案1.在每台水泵出水管路上增长1个电动闸阀执行机构与电动闸阀用电动机（矿用隔爆型）。
2.每台泵新装2个电磁阀（气用、水用）。
增长1个水压传感器, 1个负压传感器。
主排水泵房自动化控制方案说明
主排中央水泵房自动化控制方案说明目录一、系统概述 (3)二、设计依据 (5)2.1 设计依据 (5)2.2 适用环境 (6)2.3水泵及控制对象描述 (6)2.4 现场情况及系统配置 (6)三、系统特点 (7)3.1 安全可靠性 (7)3.2 经济性 (13)3.3 适用性及先进性 (13)四、系统设计原则 (14)4.1 安全可靠性 (14)4.2 先进性 (14)4.3 经济性 (14)五、系统构成 (15)5.1 系统结构图 (15)5．2 水泵管路系统图 (17)5．3 布线图 (19)5.4 KJP-660-30矿用隔爆兼本安型控制器 (20)六、系统功能 (20)6.1 系统功能综述 (20)6.2 运行模式 (22)6.3 系统参数的采集 (23)七、系统工作原理及配置 (25)7.1系统工作原理及工作方式 (25)7.2水泵控制的控制原则 (26)7.3系统配置 (27)八、上位机软件操作界面（参考） (29)九、传感器介绍 (36)9.1 LCZ-803矿用隔爆兼本质安全型数字超声波流量计 (36)9.3 GUY10煤矿用投入式液位传感器 (37)9.4 DFH20矿用防爆电动球阀组成 (38)9.5 GYD本质安全型压力变送器 (39)一、系统概述随着计算机控制技术的迅速发展，以微处理器为核心的可编程序控制器(PLC)控制已逐步取代继电器控制，普遍应用于各行各业的自动化控制领域。
但目前矿井主排水系统仍多采用继电器控制，水泵的开停及选择切换均由人工完成，还做不到根据水位或其它参数自动开停水泵，这将严重影响井下主排水泵房的管理水平和经济效益的提高。
国家安全生产监督管理总局2009年12月1日实施的《煤矿防治水规定》第118条规定：受水威胁严重的矿井，应当实现井下泵房无人值守和地面远程监控，本系统正是根据此规定进行设计的。
井下主要排水设备必须有工作、备用和检修水泵，必须有工作和备用水管；并应有同水泵相适应的配电设备，能同时开动工作和备用水泵等。
煤矿泵房自动化排水系统设计方案
煤矿泵房自动化排水系统设计方案常州兰陵阀门控制有限公司联1 / 19序言安全、优质、节能、高产、减少岗位人员、提高劳动效率最终达到降低成本，增强企业市场竞争能力，企业要生存、要发展，必须走安全、高效、高产实现矿井自动化之路，通过提高自动化控制水平，实现健全、全矿井的自动化、信息化网络化建设，提高管理管理水平，做到安全生产，减员增效，提高生产率。
而井下自动化排水系统是井下自动化系统的重要组成部分。
全矿井中央水泵控制系统主要由两部分组成：井上监视、控制部分和井下中央水泵房排水控制部分。
、井上监视、控制部分采用上位机控制，用于实现全矿井水泵控制系统的地面监控与井下的数据传输、并配有功能强大的软件操作系统，用于实现全矿井的排水控制与监控，通过矿井网络系统将信息传送到全矿井综合自动化平台，全矿井综合自动化平台对有关信息进行分析后在网页上发布，实现信息的共享。
该系统软件功能强大，界面直观，操作简便，功能齐全，形象逼真的动态画面和全中文显示，还具有实时报警监视、数据采集、处理、显示及打印功能，安全确认机制和历史数据记录功能。
在工控机通过局域网与工控机连接的计算机都可浏览各水泵的运行状态及其信息。
计算机和系统软件留有足够的冗余和以太网、接口，可以方便地进行扩展，为实现全矿井综合自动化奠定基础。
各监控系统实时采集生产工况参数，可以采用图形、报表的形式显示系统的实时工况。
该系统优化了生产计划，在服务器中建立了综合历史数据库，定时将水泵控制站的运行时间、水仓水位、流量等数据存入数据库中，便于统一管理，更好的利用峰谷电差价降低生产成本，设定不同的使用权限，各司其职。
、中央水泵房控制部分中央水泵房控制部分由可编程控制箱、水泵综合控制箱和各种传感器组成，具有以下功能。
自动启泵过程：综合控制箱与结合可实现水位自动监控，系统可根据水位的高低准确地发出开、停泵指令。
当水位达到高位时，立即起动；当水位继续上升至高位极限水位时，系2 / 19统根据诊断结果，起动备用水泵，以最大的排水能力来排除矿井涌水。
矿井中央水泵房自动化改造

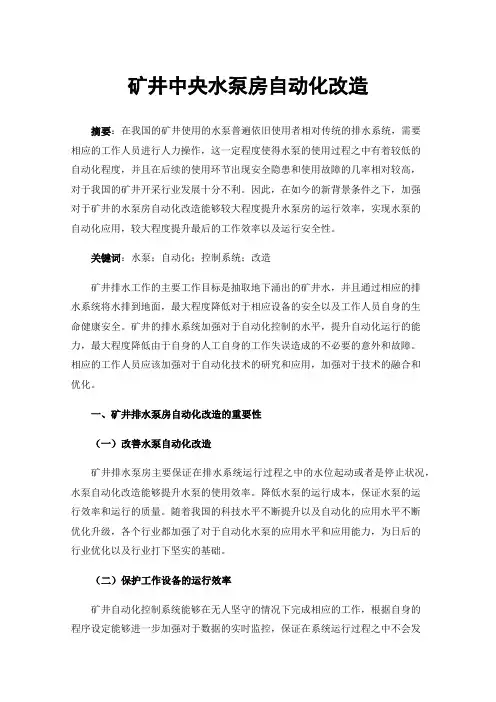

矿井中央水泵房自动化改造摘要：在我国的矿井使用的水泵普遍依旧使用者相对传统的排水系统，需要相应的工作人员进行人力操作，这一定程度使得水泵的使用过程之中有着较低的自动化程度，并且在后续的使用环节出现安全隐患和使用故障的几率相对较高，对于我国的矿井开采行业发展十分不利。
因此，在如今的新背景条件之下，加强对于矿井的水泵房自动化改造能够较大程度提升水泵房的运行效率，实现水泵的自动化应用，较大程度提升最后的工作效率以及运行安全性。
关键词：水泵；自动化；控制系统；改造矿井排水工作的主要工作目标是抽取地下涌出的矿井水，并且通过相应的排水系统将水排到地面，最大程度降低对于相应设备的安全以及工作人员自身的生命健康安全。
矿井的排水系统加强对于自动化控制的水平，提升自动化运行的能力，最大程度降低由于自身的人工自身的工作失误造成的不必要的意外和故障。
相应的工作人员应该加强对于自动化技术的研究和应用，加强对于技术的融合和优化。
一、矿井排水泵房自动化改造的重要性（一）改善水泵自动化改造矿井排水泵房主要保证在排水系统运行过程之中的水位起动或者是停止状况，水泵自动化改造能够提升水泵的使用效率。
降低水泵的运行成本，保证水泵的运行效率和运行的质量。
随着我国的科技水平不断提升以及自动化的应用水平不断优化升级，各个行业都加强了对于自动化水泵的应用水平和应用能力，为日后的行业优化以及行业打下坚实的基础。
（二）保护工作设备的运行效率矿井自动化控制系统能够在无人坚守的情况下完成相应的工作，根据自身的程序设定能够进一步加强对于数据的实时监控，保证在系统运行过程之中不会发生较大程度的漏洞，影响到最后的排水效率。
无人值守的自动化运行系统能够减少水泵的维护工作人员，减少维护工作人员工资总额，加强对于相应人员的技术培养能力，保证在后续的自动化维护过程之中有着更高的维护效率。
此外，自动化系统能够减少相应设备发生故障的几率，减少故障本身的停机时间，延长设备的使用寿命，保证设备在后续的生产环节有着更高的使用效率。
煤矿泵房自动化控制系统设计

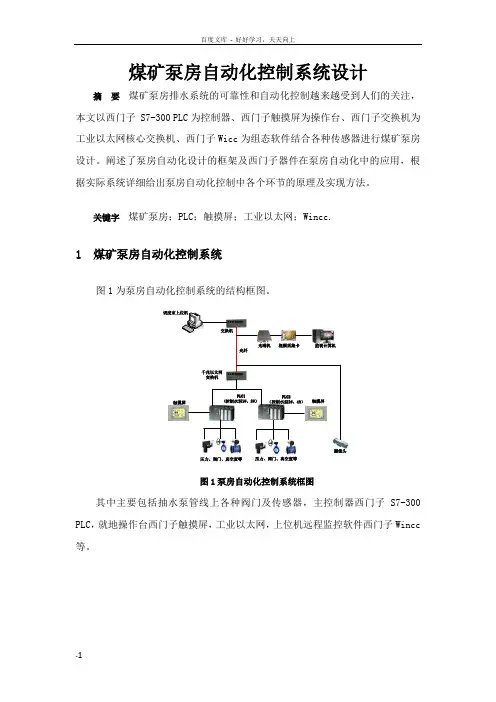

煤矿泵房自动化控制系统设计摘要煤矿泵房排水系统的可靠性和自动化控制越来越受到人们的关注，本文以西门子 S7-300 PLC为控制器、西门子触摸屏为操作台、西门子交换机为工业以太网核心交换机、西门子Wicc为组态软件结合各种传感器进行煤矿泵房设计。
阐述了泵房自动化设计的框架及西门子器件在泵房自动化中的应用，根据实际系统详细给出泵房自动化控制中各个环节的原理及实现方法。
关键字煤矿泵房；PLC；触摸屏；工业以太网；Wincc.1 煤矿泵房自动化控制系统图1为泵房自动化控制系统的结构框图。
PLC1(控制水泵1#、（控制水泵交换机压力、阀门、真空度等压力、阀门、真空度等光纤摄像头光端机视频采集卡监视计算机图1泵房自动化控制系统框图其中主要包括抽水泵管线上各种阀门及传感器，主控制器西门子S7-300 PLC，就地操作台西门子触摸屏，工业以太网，上位机远程监控软件西门子Wincc 等。
图2水泵管路系统图单台水泵管路系统如图2所示，1为水仓水位；2水泵；3电动阀；4逆止阀；5射流泵电磁阀；6射流管；7真空泵电磁阀；8泵电机；9射流泵。
水泵运行原理：采用水位传感器检测水位，为了安全可靠，通常采用模拟量和开关量两种传感器同时对水位检测，当水位高出设定值时开泵抽水。
开泵抽水前需要首先对水泵抽真空，根据煤矿安全要求，抽真空方式必须设置两种：射流抽真空和真空泵抽真空。
射流抽真空方式不消耗额外资源，通常选为默认抽真空方式，真空泵抽真空方式作为备用。
泵体内真空度由负压压力表检测。
当真空度达到设定值时控制泵电机运行开始抽水，同时检测泵体出水口水压，为了防止排水管道中的积水倒流，只有当出水口压力达到设定值时才可以打开电动阀排水。
2 基于S7-300的自动排水设计安全生产是煤矿生产的先决条件，按照要求煤矿泵房至少需要一台水泵处于检修，一台备用，一套或多套可以运行。
如何使各台水泵能按照设定自动运行是当今泵房建设和改造的趋势，基于工业控制器PLC的设计方案因其性能可靠，性价比高等特点被广泛应用，本为以西门子S7-300 PLC为例说明泵房自动化控制的原理。
