图解电梯安装过程
电梯部件安装图
导轨
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第4页
电梯部件安装图 THJB-3
曳引机导向轮的安装
平层感应器的安装
标记 处数 设计 制图 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 24 页
电梯部件安装图 THJB-11
上行极限 顶层平层位置 上行慢车限位
上行快车限位
15,12
2000 2500
下行快车限位 底层平层位置 下行慢车限位
下行极限
37 750
90
中分双折式轿门机构
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定例
共 25 页
第9页
电梯部件安装图 THJB-06
90 22 300 38 20
165 165
90
35 5 35 5 60
技术要求
1、安装时先拆去门板然后把门框用膨 胀螺栓与井道壁固定，并保证其相 对位置和水平垂直度；
图样目录
名称 木制样板架 导轨支架 导轨 曳引机导向轮的安装 制动器的调节 中分双折式轿门机构 中分双折式层门 轿架安装示意图 钢丝绳与锥套 限速器安装图 平层感应器的安装 限位开关安装示意图 搁机梁安装示意图 对重安装示意图 层门地坎安装示意图
标记 处数
设计 校对 审核 工艺
更改文件号
签字
标准化
电梯组装轿厢讲解
1.1.1电梯组装轿厢1.1.1.1轿厢平面结构布置图参见图11-1。
1.1.1.2组装轿壁1将整体式轿顶放入轿厢框架内，用电线或绳索吊在轿架上横梁上，尽可能吊高。
2在装壁板前对连接部位的保护膜进行去除处理，其余待电梯投入运行时由用户除去其余部分。
参见图7-18。
3壁板的连接:首先在一铺有保护物品的平坦地面上，将后轿壁按⑤⑥⑦进行连接；其次将左右侧轿壁(②③④/⑧⑨⑩)进行连接；前壁板等装完装饰顶后进行安装。
注意：1）必须保护轿壁表面不被划伤；2）连接时注意轿壁板上标识的箭头方向一致且向上。
3.1壁板间的连接使用6支M6×15长螺母进行连接，中间与转角部位的连接参见图11-2。
图11-23.2轿壁与轿厢地板的连接参见图11-3。
3.3操纵盘壁板及前壁板与轿厢底板的连接通过轿厢地板上的孔进行，参见图11-4。
图11-3 图11-44壁板与壁板的平齐度应控制在1mm以内，参见图11-2。
5壁板的安装顺序：首先安装组装好的后壁板组合，其次安装左或右侧壁板组合。
注意：1）、应尽可能使组合的壁板下端（在同一水平面内。
2）、调整壁板间的水平度在标准值内。
3）、应完全拧紧壁板间的连接螺栓，待校正轿壁时再松开。
6壁板与轿底踢脚板的连接螺栓，轻轻紧固，待校正完成后完全紧固。
7安装轿顶8安装前壁板及前框板9安装轿门导轨组件10在轿厢的左右前壁板位置，用线坠测量轿厢在X、Y方向上的垂直度。
X、Y 方向上的垂直度偏差应控制在应在1mm以内，否则应在轿底称重橡胶与轿底托架之间插入垫片进行调整。
参见图11-5。
图11-51）方向的倾斜：在AD插入或从BC抽出垫片。
2）方向的倾斜：在BC插入或从AD抽出垫片。
3）方向的倾斜：在CD插入或从AB抽出垫片。
4）方向的倾斜：在AB插入或从CD抽出垫片。
1.1.1.3轿顶的安装1轿顶总体布置图，参见图11-6。
图11-62轿厢壁板组装完成后，将原来吊在上横梁上的轿顶对应其与轿壁的连接孔慢慢放下，然后用螺栓固定。
图解电梯安装过程
安装底码
安装支架用校导尺校准（自制的校导尺粗糙但很精准）
最后焊接主轨就校好了
安装上一节主轨
副轨打孔
副轨底码安装
副轨支架安装
校准并焊牢
辛辛苦苦总算主副轨道顶
到顶把随行电缆卡安装
安装好轨道的井道
对重架
门和框组装完毕
安装好的门
安装好的门
开呼梯孔
安装呼梯板
轿厢安装，第一步把轿定吊起
井道外拼轿壁
移到轿底组装好轿壁
轿顶落下
轿壁校准
轿厢安装完毕
安装门机
○1设备到货——○2土建检查——○3机房、井道移交——○4到货吊机——○5开箱点验——○6开工——○7工字钢安装——○8机房主机安装——○9导轨安装——○10厅门——○11厅门封堵——○12轿厢对重、组装轿厢及其他功能配件——○13脚手架拆除——○14电气接线——○15慢车调试——○16呼梯盒及层显底盒——○17快车调试——○18验收。
图解电梯安装过程
电梯下货到工地这是轨道
电梯要安装到这十八楼里空空的井道
安装一节轨道后安装下梁安装立柱
安装上梁和滑轮
再安装临时用的跳板，便于安装轨道机房开孔
安装主机
安装控制柜
吊装配重架
安装钢丝
主机钢丝安装完毕
井道多了钢丝和随行电缆
操作盘安装就可以开动电梯了
安装主轨副轨先要安装好提升机提轨道用
主轨安装先打孔（安置房井道土建比较粗糙）
安装底码
安装支架用校导尺校准（自制的校导尺粗糙但很精准）
最后焊接主轨就校好了安装上一节主轨
副轨打孔
副轨底码安装
副轨支架安装校准并焊牢
辛辛苦苦总算主副轨道顶
到顶把随行电缆卡安装
安装好轨道的井道对重架
门和框组装完毕
安装好的门
开呼梯孔
安装呼梯板
轿厢安装，第一步把轿定吊起
井道外拼轿壁
移到轿底组装好轿壁
轿顶落下轿壁校准
轿厢安装完毕轿厢安装完毕安装门机
3 天前上传
1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——○15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。
电梯安装过程图
1-电梯下货到工地2-这是轨道3-电梯要安装到这十八楼里4-空空的井道5-安装一节轨道后安装下梁6-安装立柱7-安装底板8-安装上梁和滑轮9-再安装临时用的跳板，便于安装轨道10-机房开孔110-机房开孔210-机房开孔311-安装主机213-吊装配重架14-安装钢丝15-主机钢丝安装完毕115-主机钢丝安装完毕216-井道多了钢丝和随行电缆17-操作盘安装就可以开动电梯了18- 安装主轨副轨先要安装好提升机提轨道用1 18- 安装主轨副轨先要安装好提升机提轨道用219-主轨安装先打孔（安置房井道土建比较粗糙）20-安装底码21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）22-最后焊接主轨就校好了23-安装上一节主轨24-副轨打孔25-副轨底码安装26-副轨支架安装27-校准并焊牢28-辛辛苦苦总算主副轨道顶1 28-辛辛苦苦总算主副轨道顶229-到顶把随行电缆卡安装30-安装好轨道的井道31-对重架1 31-对重架232-门和框组装完毕132-门和框组装完毕233-安装好的门34-开呼梯孔35-安装呼梯板1 35-安装呼梯板235-安装呼梯板336-轿厢安装，第一步把轿定吊起237-井道外拼轿壁38-移到轿底组装好轿壁138-移到轿底组装好轿壁238-移到轿底组装好轿壁339-轿顶落下40-轿壁校准轿厢安装完毕41-轿厢安装完毕42-安装门机一般的电梯施工流程1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。

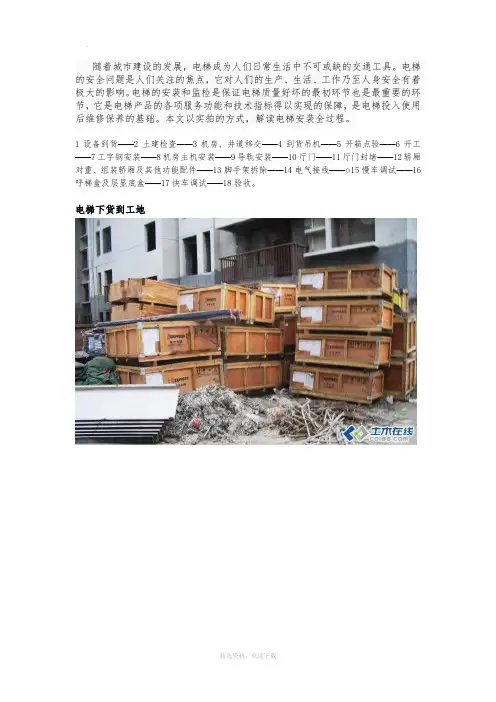

【图解】电梯安装全过程
