积分球光谱测量仪操使用说明书
积分球测试系统操作规程
页数第1 頁共3頁一、目的：规范积分球测试系统的正确使用，确保使用者的安全和测试的精准度。
指导测试人员按规程正确操作积分球测试系统。
确保测试设备的安全和测试数据的准确性。
二、适用范围本规程适用于测量照明产品的颜色参数、光度参数、电参数。
三、测试系统配置说明本系统配远方HAAS-2000精密快速光谱辐射计一台；功率计PF210 digital power meter一台；WY DIGJTAL CC&CV DC POWER SUPPLY一台；DPS智能变频交流电流AC POWER SOURCE一台；软件系统HAAS SUITE –V2,00,247 附属配置测试电脑一台。
四、操作方法及步骤4.1首先打开PF210电源开关、DPS电源开关、HAAS-2000开关以及电脑桌面软件系统。
4.2查看送检测试灯，核对测试申请单各项测试要求，打开积分球，将所测灯具装在积分球的测架上，接通电源，注意选接积分球接线盒上的电源插口（有灯具接线图和日光灯接线图两类）然后检查DPS输出电压是否写被测灯具标称电压一致，不一致时需将DPS输出电压和频率设定成与被测灯具标称电压和频率一致（例：标称220V 50Hz），调整OK后，按下DPS电源的输出开关，检查被测灯是否点亮，并关上积分球。
页数第2 頁共3頁4.3 打开系统测试软件，一般灯在球内燃点稳定后，点击单次测量按钮“”系统自动进行测试。
4.4 测试结果出现在测试栏，双击测信息，出现测试信息对话框（在对话框中填写必要信息）4.5 点击菜单栏中[文件]命令,再点击[打印]，将打印选为Adobe PDF点击[确定]，将测试结果转换PDF文档，然后点击【保存】，将PDF报告存储到相关文件夹。
4.6每次测试完成后要进行数据保存（点击菜单中“另存为”再点击“”导出数据以Excel格式保存）。
4.7全部测试完毕后，按照开机顺序关闭所有电源开关，并关闭总电源。
4.8取出被测样品，按要求通知测试申请人领取测试样品和测试报告。

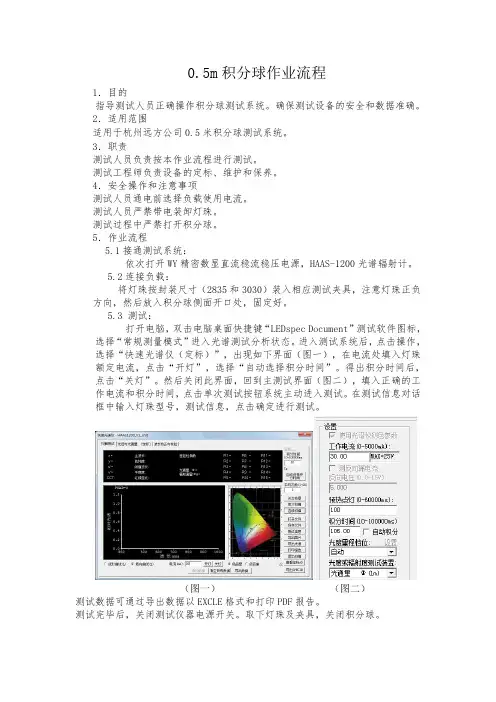

(50CM)积分球测试操作流程
0.5m积分球作业流程
1．目的
指导测试人员正确操作积分球测试系统。
确保测试设备的安全和数据准确。
2．适用范围
适用于杭州远方公司0.5米积分球测试系统。
3．职责
测试人员负责按本作业流程进行测试。
测试工程师负责设备的定标、维护和保养。
4．安全操作和注意事项
测试人员通电前选择负载使用电流。
测试人员严禁带电装卸灯珠。
测试过程中严禁打开积分球。
5．作业流程
5.1接通测试系统：
依次打开WY精密数显直流稳流稳压电源，HAAS-1200光谱辐射计。
5.2连接负载：
将灯珠按封装尺寸（2835和3030）装入相应测试夹具，注意灯珠正负方向，然后放入积分球侧面开口处，固定好。
5.3 测试：
打开电脑，双击电脑桌面快捷键“LEDspec Document”测试软件图标，选择“常规测量模式”进入光谱测试分析状态。
进入测试系统后，点击操作，选择“快速光谱仪（定标）”，出现如下界面（图一），在电流处填入灯珠额定电流，点击“开灯”，选择“自动选择积分时间”。
得出积分时间后，点击“关灯”。
然后关闭此界面，回到主测试界面（图二），填入正确的工作电流和积分时间，点击单次测试按钮系统主动进入测试。
在测试信息对话框中输入灯珠型号，测试信息，点击确定进行测试。
（图一）（图二）
测试数据可通过导出数据以EXCLE格式和打印PDF报告。
测试完毕后，关闭测试仪器电源开关。
取下灯珠及夹具，关闭积分球。

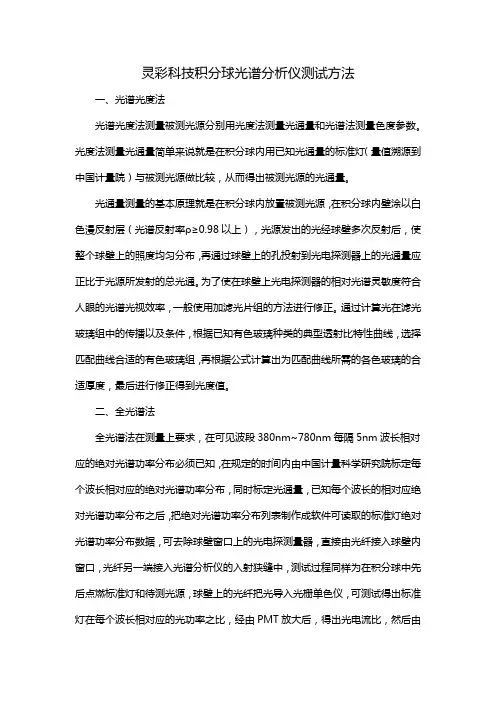

灵彩科技积分球光谱分析仪测试方法
灵彩科技积分球光谱分析仪测试方法一、光谱光度法光谱光度法测量被测光源分别用光度法测量光通量和光谱法测量色度参数。
光度法测量光通量简单来说就是在积分球内用已知光通量的标准灯（量值溯源到中国计量院）与被测光源做比较，从而得出被测光源的光通量。
光通量测量的基本原理就是在积分球内放置被测光源，在积分球内壁涂以白色漫反射层（光谱反射率ρ≥0.98以上），光源发出的光经球壁多次反射后，使整个球壁上的照度均匀分布，再通过球壁上的孔投射到光电探测器上的光通量应正比于光源所发射的总光通。
为了使在球壁上光电探测器的相对光谱灵敏度符合人眼的光谱光视效率，一般使用加滤光片组的方法进行修正。
通过计算光在滤光玻璃组中的传播以及条件，根据已知有色玻璃种类的典型透射比特性曲线，选择匹配曲线合适的有色玻璃组，再根据公式计算出为匹配曲线所需的各色玻璃的合适厚度，最后进行修正得到光度值。
二、全光谱法全光谱法在测量上要求，在可见波段380nm~780nm每隔5nm波长相对应的绝对光谱功率分布必须已知，在规定的时间内由中国计量科学研究院标定每个波长相对应的绝对光谱功率分布，同时标定光通量，已知每个波长的相对应绝对光谱功率分布之后，把绝对光谱功率分布列表制作成软件可读取的标准灯绝对光谱功率分布数据，可去除球壁窗口上的光电探测量器，直接由光纤接入球壁内窗口，光纤另一端接入光谱分析仪的入射狭缝中，测试过程同样为在积分球中先后点燃标准灯和待测光源，球壁上的光纤把光导入光栅单色仪，可测试得出标准灯在每个波长相对应的光功率之比，经由PMT放大后，得出光电流比，然后由标准灯的LA绝对光谱功率分布P相对计算出待测灯的绝对光谱功率分布。
根据辐射量与光度量的转换公式，对于标准灯和待测灯的光通量，由绝对光谱功率分布经过计算得出相对光谱功率分布，再由与光谱光度法相同的方法，得出色坐标，色品容差，相关色温，显色指数等光电参数。
优耐检测实验室针对灯具有配光测试，光生物安全性检测（IEC/EN62471），IES文件，UGR,LDT文件，路灯配光，投光灯配光，室内灯配光，积分球测试，光强分布测试等，如想了解更多内容请咨询优耐检测。

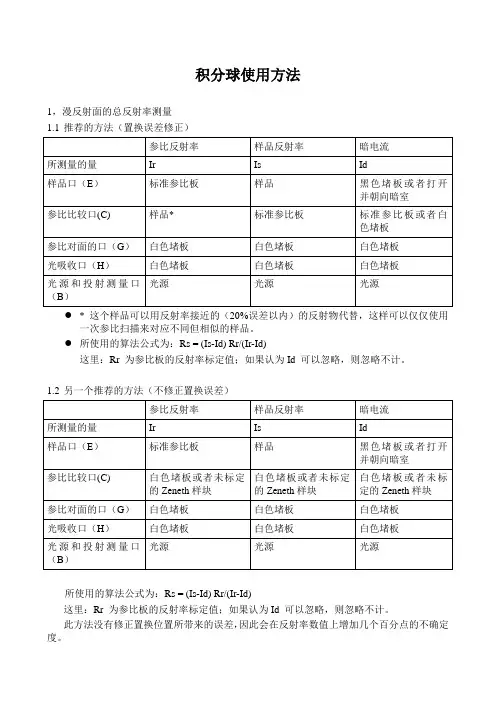

积分球使用方法
积分球使用方法1，漫反射面的总反射率测量1.1推荐的方法（置换误差修正）●* 这个样品可以用反射率接近的（20%误差以内）的反射物代替，这样可以仅仅使用一次参比扫描来对应不同但相似的样品。
●所使用的算法公式为：Rs = (Is-Id) Rr/(Ir-Id)这里：Rr 为参比板的反射率标定值；如果认为Id 可以忽略，则忽略不计。
1.2另一个推荐的方法（不修正置换误差）所使用的算法公式为：Rs = (Is-Id) Rr/(Ir-Id)这里：Rr 为参比板的反射率标定值；如果认为Id 可以忽略，则忽略不计。
此方法没有修正置换位置所带来的误差，因此会在反射率数值上增加几个百分点的不确定度。
1.3不推荐的方法（修正置换误差，但是可能带来更大的误差）不做详细翻译2，类镜面的反射率测量可以使用上面所提到的几种方法，但是需要注意下述：●所使用的参考板一定具有与样品一样的几何反射特性。
●有些情况下，仅仅希望测量同时具有镜面和漫反射面特性的样品的漫反射率，这是可以把吸光筒取下来，这样测量得到的数值就几乎没有样品的镜面直接反射量了。
3，透过率测量3.1 置换误差修正T = (It-Id)/(Ir-Id)如果发现Id是可以忽略的，则忽略掉。
3.2 不修正置换误差T = (It-Id)/(Ir-Id)如果发现Id是可以忽略的，则忽略掉。
4，更换灯泡拧下光源下面的两颗螺钉，即可取下灯泡固定架惊醒灯泡更换。
注意：尽量不要松动其他螺钉。
5，清洁保养-使用干燥的氮气或者干燥的空气吹。
可以使用无毛布蘸光学等级的酒精或者蒸馏水擦洗赃物的表面。
三色积分球(SPR3000)作业指导书
广州目标压铸灯饰有限公司编写部门：电子车间1目的为规范SPR3000积分球的操作使用、保障测试过程准确无误、提高测试结果的准确性，和人生安全特制订本文件。
2 范围适用于CSPR3000积分球的操作使用3 职责实验室测试工程师负责仪器的保养，使用，保管.4 仪器使用说明4.1控制柜说明1、打开机柜门，在机柜中间有个电源锁开关，旋转钥匙打开控制柜电源总开关。
2、交流变频电源0-300V3、直流电源0-60V。
4、功率表4.2面板接线图（交流）4.3面板接线图（直流）5 软件使用5.1点击桌面图标开启测试软件5.2零位采集先熄灭球内的光源，关闭积分球门，再点击行零位采集，进行采集内球内系数。
5.3光谱校正完成零位采集后，先把电源输出调至最小，安装好标准灯，依次接通电源依标准灯电参数从 小到大调节电流电压至标准值，稳定5-10分钟再点击行光谱校正，输入标准灯的LM 值，再 确认进行校准。
5.4辅助灯安装被测试的样品灯前，关闭好积分球门，点亮辅助灯并稳定5分钟，点击辅助灯软键弹出 下图窗口，输入0并点击确定，再安装被测试的样品灯，关闭好积分球门，再亮辅助灯软键 弹出的口，输入1点击确定，再次弹出自吸收系数：（1.0000）并确定完成样品自吸收系数。
5.5参数设定点击参数设定软键弹出下图窗口5.5.1测量参数依连接仪器COM 线所接选择电脑端口时间设置（采集间隔（S ）设为：1 采集时间（min ）设为：100 ） 波长设定350nm-780nm,扫描间隔设定为1或5 稳定判断比率设定为：0.1% 测试日志存储路径设定：自定义 5.5.2 测试信息 勾选上波长偏差自检， 波长自动定位， 实时显示信号， 参考信号自动换档，光色测试后自动进行电参数测量， 自动回复至起始波长球内缺少感温器，自动温度测量不勾选 换档提示，可根据需要勾选测量方式：单步测量（测试时间长，比较准确）连续测量（测试时间短，快捷，但准确度不如单步测量） 测量方法：全光谱法（取下探头，直接用光纤接入积分球测试） 光谱光度法（光纤与探头结合使用）采样模式：选择50HZ 或60HZ 都行，但在中国市电是50HZ 的，为了抗干犹选60HZ 较多 自动吸收修正：（勾选上用参考灯时会自动生成系数，如灯体小不用接入参考灯，系数为：（1）5.5.3电表型号(依照下图选择)5.5.4修正系数 （依照下图选择）5.5.5测试报告 （填写上各项信息，打印的项目）5.6光色测量 （点击软键进行测量） 5.7数据存取 （点击软键进行保存或读取）5.8打印报告 （在打印前请在我的电脑控制面板打印机里选择默认打印机为虚拟打印机，打印后文件以PDF 格式保存。
HAAS-2000高精度快速光谱分析系统操作指南
2. 内壁涂层主要材料选用诗贝 伦R98高反射涂层，采用特 殊工艺喷涂，不易脱落，化 学稳定性好,日久不易泛黄。
0.3米积分球（诗贝伦高反射率涂层）
侧边开孔：测试时， 此圆形盖子可以取下， 用于放置LED夹具。
8芯航空插头：连接 积分球内部的LED灯 座，用于定标及普通 LED的测试。
4. RS-232通讯接口：用于连接计算机 COM口。
0.3米积分球（诗贝伦高反射率涂层）
结构：
1. 此积分球直径为0.3米，由两 个半球组成 。
2. 积分球内的LED灯座以倾斜 45°的方式固定，用于放置 普通小功率LED ；同时积分 球侧边开孔，用于满足各类 power LED的测试。
主要特点：
step5
step6
step7
step8
4. HAAS-2000 光纤的安装步骤（3）
step8
5. HAAS2000 电源线的连接
电源线
6. LED300E RS232数据线连接
RS232数据线
7. LED300E 电源线的连接
电源线
8. 积分球内部灯座 航空插头连接
积分球内部灯座8芯航空插头 对积分球定标或使用球内插座测试时连接
4）. LED白光分类操作
➢ 点击 添加
➢ 在输入对话框中填写 分类名称。
➢ 点击右图中的添加，根 据需要添加色品坐标（x， y）的组数，坐标值需依 次按顺时针或逆时针方 向输入，不能交叉输入， 输入值直接在界面上修 改，输入完毕后，软件 根据色品坐标值形成一 个封闭的区域
➢ 红色的十字叉标示的被 测LED的色坐标，处在 四边形框内，说明符合
1）. 进入操作菜单下的快速光谱仪【定标】，如图所示。
积分球说明书
目录1. 前言2. 部件检查3. 安装4. 操作5. 结构6. 规格7. 维护1. 前言TIS—1221型积分球附件是用于TU-1221和TU-1201型紫外可见分光光度计，它安装在光度计主机的样品室里，可以用于测量固体样品的散射和全反射以及固体样品的透过率。
2. 部件检查当打开包装后，请查验部件是否齐全完好（参见表2.1）。
表2.1 标准配置3. 安装（1）断开光度计主机电源。
（2）打开样品室盖，上提并移去标准样品室架，然后将该附件安装上并压牢。
（3）将附件的电缆线接到光度计的前部下侧的前放板的接口上。
（4）将前放板上的按钮开关压下（灯亮）。
图3.1示意了积分球附件的接线。
图3.1 积分球安装注意：（1）绝对禁止用手触摸镜子，积分球附件的放置环境要绝对防尘。
（2）积分球附件要轻拿轻放，大的机械震动会引起积分球内壁硫酸钡涂层的剥落。
（3）当要使用标准样品室时，应将按钮开关弹起（灯灭）。
4. 操作在打开光度计主机电源之前，应首先把两个标准白板分别装在积分球的样品光和参比光两侧的出口位置，如果未安装，光束不能照到检测器上，光度计主机不能正常初始化。
4.1 基本操作（1）首先将标准白板安装在积分球的样品光和参比光两侧的出口处，标准白板是用随机配给的硫酸钡粉剂压制而成的。
它们可以用随机配给的滚花头螺钉固定在积分球上（如图4.1所示）。
图4.1 标准白板的安装（2）光度计主机自检正常并进入工作画面后，使用光度计主机的R/S光束的切换功能将样品光和参比光设成“反相”，过程如下：* 用←和→键将主菜单功能设到“系统配置”。
* 用↑和↓键将子菜单功能设到“R/S通道交换”。
* 按回车键弹出参数设置画面。
* 用←和→键将参数设为“反相”，并按回车键。
* 按回车键确认并退出参数设置画面。
（3）对全波段（850nm～230nm）进行暗电流校正（0%R校正），过程如下：* 用←和→键将主菜单功能设到“光谱测量”。
* 用↑和↓键将子菜单功能设到“光谱扫描”。
积分球光谱测量仪操作规程
1.0目的：规范积分球测量系统的测试使用，确保使用者的安全和测试的精度。
指导测试人员按规程正确操作积分球测试系统。
确保测试设备的安全和测试数据的准确性。
2.0 操作方法及步骤：2.1 被测灯在测试前先在预热架上预热相对应规定时间（要注意灯的电压要求）。
2.2.1 打开光谱测试软件，如图 1图 12.2.2 进入测试页面：图 22.2.3选填相关信息：图 3a.点击：“电光源”。
b.型号：填入被测灯的型号。
c.点击：“电压”前的圆点，在下面的方框填入被测灯的规定电压。
如：图 4 。
确认无误后点击“设定”。
d.在“电源频率”后的方框填入被测灯的规定频率。
e.选择“负压调节方式”：点击“自动”前的圆点。
如：图 5 。
2.3 将预热好的被测灯在规定时间内平稳移入积分球内并点亮。
如图 5所示：根据被测灯的大小，调整支撑杆的高度，将被测灯的光源置于积分球的中心。
图 62.4 待变频电源显示被测灯的功率相对稳定（小数点后一位在3秒内跳动小于或等于1次）：图 72.5 待被测灯的功率稳定后，关上积分球球门。
点击电脑测试页面的“TEST”键。
开始测试。
图 82.6 等待测试结果。
如：图 9 2.7 根据被测灯的参数要求，判断所得的数据是否合格。
如有异常必须及时反馈给相对应的技术人员。
2.8 记录并保存好测试所得的数据。
打印PDF 测试报告，过程：点击“文件”—“打印”—“PDF。
各位尊敬的读友，谢谢大家观看本文，如有需要请下载编辑使用，谢谢大家，本人将继续为大家分享跟多的文档资料，谢谢！以下为附加文档，如果不需要请下载后编辑删除二、管理规定和制度公司资质、法人委托书的管理制度1、公司的各种资质证书、样本、ISO9001质量证书、ISO14001环境证书、ISO18001安全证书由工程管理部统一进行管理。
2、各工程处对外洽谈工程前，应填写资质领取申请表，提供工程名称、建设单位、工程详细地址和工程具体情况后方可登记领取公司资质复印件壹套。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
页数第 1 頁共7 頁
1、目的：
1.1规范积分球测量系统的测试使用，确保使用者的安全和测试的精度。
1.2指导测试人员按规程正确操作积分球测试系统。
确保测试设备的安全和测试数据的准确性。
2、适用范围
本规程适用于公司购买的杭州远方公司出产的0.3米和2米的积分球测试系统和远方（EVERFINE）HAAS-1200高精度快速光谱辐射计测试与分析系统。
3、测试系统配置说明
本系统配远方0.3米积分球一套，2米积分球一套，YF1000 LAMP COMPLETE ANAL YSIS SYSTEM 系统和配套的PF9811智能电量测试仪一台，WY DIGJTAL CC&CV DC POWER SUPPL Y一台，HAAS-1200精密快速光谱辐射计一台，ACCURATE ARRAY SPECTROMETER 一台，DPS智能变频交流电流AC POWER SOURCE一台，软件系统HAAS SUITE –V2,00,410，附属配置测试电脑一台，彩色打印机一台。
4、操作方法及步骤
4.1.测试前检查积分卡测试系统，根据所测光源选择积分球，如测LED灯珠用0.3M的小积分球，如测试灯
具用2M的大积分球。
4.2.打开积分球，将所测灯具装在积分球的测架上，接通电源，注意选接积分球接线盒上的电源插口（有灯
具接线图和日光灯接线图两类）
页数第 2 頁共7 頁
4.3.打开PF9811智能电量测量仪开关，打开HAAS-1200光谱辐射计开关。
打开DPS交流电源开关，按下，
检查DPS输出电压是否写被测灯具标称电压一致，不一致时奖DPS设定成与被测灯具标称电压和频率一致（例如：标称是220V 50Hz），OK, 然后按下DPS的输出开关，检查被测灯是否点亮，点亮OK.
4.4.打开电脑和打印机，双击电脑上“大积分球HAAS S uite”测试软件图标进入光谙测试分析状态。
4.5.点击单次测试按钮“◀”，系统进入自动测试。
页数第 3 頁共7 頁
4.6.测试结果出现在测试栏，双击测信息，出现测试信息对话框
4.7.在测试信息对话框中输入产品型号，编号，测试人员姓名，点击确定。
4.8.点击菜单栏中[文件]命令,再点击[打印]，将打印选为Adobe PDF点击[确定]，将测试结果转换成PDF文
档，然后点击【保存】。
页数第 4 頁共7 頁
4.9.直接打开PDF文件点击打印，将测试结报告打印出来。
4.10.全部测试步骤完毕，依开机顺序关闭全部测试仪器电源开关。
4.11.从积分球中取出补测灯具。
5、积分球定标
5.1在以下情况下必须首先定标方可使用：1.软件重新安装。
2.光纤位置改变。
3.测试数据偏差超出允许范
围。
除此之外，原则上不需要重新定标。
5.2将由HASS -1200光谱辐射计引出的光纤的另一端接与积分球上，并锁紧螺丝。
页数第 5 頁共7 頁
5.3将WY直流电源的电源输出端用红正黑负的导线引出接在积分球底部接线盒的1，2端。
3.双手务必佩戴白
手套后将标准灯安装在积分球内，使标准灯基本处于积分球中间，探测器务必处于阴影之中。
定标完成后及时将标准灯卸下放回盒中。
5.4打开桌面上HAAS-Suite软件，点击分析WY系列程控电源，依说明书方法设置，其余参数非授权
人员不得更改，确认无误后点设定。
5.5 点击软件上图标，进行如图设置，勾选底部的使用WY系列电源和多模式定标。
5.6点击光谱定标界面设置，进入测试设置，依标准进行各项设置，OK后勿私自更改其余参数。
设置完
页数第 6 頁共7 頁
成后，点击【确定】退出测试设置界面。
确认无误后关灯校零，校零完成，点击开灯，点亮标准灯30分钟后，点击【开始定标】，系统会自动测量标准光源进行定标，不需要人工调整，自动定标完成后，保存定标结果，退出定标菜单，取下标准光源妥善保存好，重新启动HAAS Suite测试软件进行测试。
5.7特别注意：非授权人员不得私自更改参数或者移动设备，如遇到无法正常定标操作或者定标严重偏差，请
及时联系该设备负责人。
授权人员进行参数更改前请做好登记后由设备负责人进行维护检查和定标，原则上，仪器定标后不需要开启定标功能，除非是重装系统或搬动积分球后才需要重新定标，操作定标必须是指定的专业技术人员或积分球制造商，非专业人士严禁操作定标功能。
六．设备的维护与保养
6.1 每周对积分球光谱测量设备进行一次检查并填写检查结果记录表。
6.2 积分球维护方法：积分球外部清洁检查，如积分球内部有灰尘，用风枪进行清洁即可，严禁用抹布进行
积分球内部清洁。
6.3 HAAS-1200光谱测量柜维护方法：HAAS-1200测量柜内有：PF9811智能电量测试仪一台，WY DIGJTAL
CC&CV DC POWER SUPPL Y一台，HAAS-1200精密快速光谱辐射计一台，ACCURA TE ARRAY
SPECTROMETER 一台，DPS智能变频交流电流AC POWER SOURCE一台，非专业人士严禁打开机柜，机柜内部每月由专业人士打开进行灰尘清洁，联接线路检查。
一般情况下，不要随意打开机柜，以防触电和损坏设备。
6.4 每次使用积分球前检查一次设备有无异常，有异常要将问题记录在设备维护记录表上，并请公司有资质的
专业人士进行排除后方可使用，如设备正常可直接按本规程步序正确使用。
6.5 凡是光谱测量设备进行过维修，搬移位置，重装软件系统，更换光纤等行为后必须重新定标，维修或重新
定标前须将之前参数记录好后再进行定标或维修。
