海信TPW32V69等离子彩电原理与维修
等离子电视原理与维修
等离子电视原理与维修(PDP维修)2010-11-04 14:01等离子电视原理与维修(PDP维修)等离子体显示器又称电浆显示器，是继CRT(阴极射线管）、LCD（液晶显示器）后的最新一代显示器，其特点是厚度极薄，分辨率佳。
从工作原理上讲，等离子体技术同其它显示方式相比存在明显的差别，在结构和组成方面领先一步。
其工作原理类似普通日光灯和电视彩色图像，由各个独立的荧光粉像素发光组合而成，因此图像鲜艳、明亮、干净而清晰。
另外，等离子体显示设备最突出的特点是可做到超薄，可轻易做到40英寸以上的完全平面大屏幕，而厚度不到100毫米（实际上这也是它的一个弱点：即不能做得较小。
目前成品最小只有42英寸，只能面向大屏幕需求的用户，和家庭影院等方面）。
等离子显示器（PDP，Plasma Display Panel）从上世纪90年代开始进入商业化生产以来，其性能指标、良品率等不断提高，而价格却不断下降。
特别是2005年以来，其性价比进一步提高，从前期以商用为主转变成以家用为主。
PDP大多是为大屏幕、多媒体显示器件而开发的，它能节省空间。
本文介绍的PDP使用了目前PDP器件上大量采用的AC型子场驱动和双扫描电路系统；它还使用了Real Black驱动技术和等离子AI技术。
PDP基本原理PDP是利用气体放电产生发光现象的平板显示器件。
彩色PDP则通过惰性气体在一定电压作用下，产生气体放电所发射的真空紫外线激发R、G、B光致荧光粉而间接发光实现彩色显示。
表面放电式AC-PDP由于结构简单、易于制作、且放电效率高，是目前批量生产的主流技术。
表1是CRT显示方式与PDP 显示方式的比较。
CRT和PDP显示方式的比较新型PDP技术PDP基本结构PDP由前玻璃板、后玻璃板和铝基板组成。
对于具有VGA显示水平的PDP，其前玻璃板上分别有480行扫描和维持透明电极，后玻璃板表面里有2556（852×3）行数据电极，这些电极直接与数据驱动电路板相连。
彩色电视机原理与维修技术第
维修手册
提供电视机维修的详细信息和步骤。
常见故障分类与原因分析
无图像
可能是电源故障、信 号接收问题或显示面 板故障等原因。
图像不良
可能是信号接收不良 、显示面板故障或背 光灯不良等原因。
声音问题
可能是音响系统故障 、信号接收不良或音 频处理电路故障等原 因。
遥控器失灵
可能是电池电量不足 、遥控器与电视不匹 配或遥控线路故障等 原因。
显像管阴极调制
视频信号经过视频放大器放大后，调制显像管阴极电流，使显像管 阴极发射电子的数量与视频信号幅度成正比。
04
彩色电视机的调试与维修实例
调试方法与步骤
通电前的检查
初步调试
在给彩色电视机通电前，首先要检查电源 线、插头、插座等是否连接良好，确保电 源正常。
细节调试
通电后，根据电视机屏幕上的菜单提示， 对亮度、对比度、色彩等基本参数进行调 整，使图像清晰、色彩鲜艳。
检查音响系统
检查音响设备是否正常工作，包括扬 声器、功放和音频处理电路等。
03
彩色电视机的电路原理
电源电路工作原理
输入电源
电视机接收由用户开关送来的 交流电源，通过电源线经过限 流电阻降压后，送入电源电路
。
整流滤波
电源电路中的整流二极管将交流电 整流成直流电，再经过电容和电感 组成的滤波电路，将脉动直流电变 成较为平滑的直流电。
信号源。
常见问题解答与处理方法
1 2
图像模糊
可能是由于信号接收问题或电视机内部部件故障 ，需要检查信号接收器和更换故障部件。
颜色失真
可能是由于彩色制式不正确或电视机内部电路故 障，需要检查彩色制式设置和维修内部电路。
等离子电视机原理与维修
等离子电视机原理与维修管脚管脚定义管脚功能描述动态电压对地电阻（200K）1AGC1自动增益控制1.88V 14K2NC1 未接 2.27V3ADD地OV O4SCL IIC 总线时钟线 3.94-4.0V 17K5SDA IIC 总线数据线 3.84-3.9V 18K6NC2未接7+5V-1 +5V 电源5.08V1.2K8AFT未接9+30V形成0〜30调谐电压13.29V «>10NC3未接11 IF1未使用（中频信号输出端口1）12IF2未使用（中频信号输出端口2）13SW0伴音制式控制5.08V 53K14SW1伴音制式控制0.34V 53K15NC4未接16SIF未使用（第二伴音中频信号）17AGC2自动增益控制1.88V 11.5K18VEDIO CVBS 信号输出0.9V 0.11K19+5V-2 +5V 电源 5.08V 0.9K20 AUDIO音频信号输出2.08V 15K农22、TV、AV、S端了、DVD隔行信号切换、解码及ADC转换处理TV、AV、S端f、DVD隔行信号切换、解码及ADC转换处理由SAA7117完成。
SAA7117是菲利浦公司开发的彩色多制式亮、色解码芯片。
可同时接收16路模拟信号。
内置四路快速信号源切换识别电路，充分满足用户不同设备（如机顶盒、个人自备视频设备、LCD播放器及DVD播放器等）的要求。
SAA7117内置PAL、NTSC及SECAM解码电路，自适应增强型数字梳状滤波电路、支持高清48 0I/576I 或480P/576P格式的Y/PB/PR或RGB信号接收。
特有的图象缩放处埋功能，稳定的同步系统，支持接收诸如VCR格式的信号。
具有壳度.对比度.色饱和度数字调整、画质淸晰度控制、直方图检测、自适应黑电平、白电平及动态对比度改善(DCI).彩色瞬态改善(CTI〉、自动肤色校正、蓝电平延伸及绿电平增强等功能。
设置的X扩展端口可选择接收8位或16位视频数据信号输入(ITU656取样格式)，也可从X扩展数字端口输出8位视频数字信号(ITU656格式取样)。
海信TPW32V69等离子彩电原理与维修
海信TPW32V69等离子彩电原理与维修该机采用MST 9U19B 机芯，也称之为“M9机芯”。
“69”系列外壳，是公司的一款高档电视。
采用LG PDP32F1（852*480）等离子屏，本机其主要功能特点：（1）多媒体功能具有D-sub 15 针VGA 接口，可以做为高性能电视显示器用，实现多媒体功能。
（2）全数字平板显示整个画面真实完美再现，无边缘模糊和非线性失真等现象。
（3）多种画质改善电路3D梳状滤波器，色彩优化等功能，运动画面和静态画面改善电路。
（4）自动搜索记忆系统采用频率合成式高频头，可记200个频道。
（5）LVDS 编码技术通过LVDS编码、解码技术，减低传输噪声。
（6）多模式宽屏显示全屏16：9、4：3、缩放1、缩放2、全景等多种宽高比可供选择。
（7）采用PHILIPS 公司新型D 类声音功放电路。
更高的动态范围内完美再现声音，高效节能。
（8）中英文菜单可选（9）节电保护模式多媒体端口? 1路PC信号输入、1路HDMI输入、2路视频（A V1、A V2）输入、1路S视频输入、1路分量信号（YPBPR）输入、3路音频输入、1路音频输出、一、高中频部分该机的高中频采用U15和U17组成,射频信号（RF）经高频头U15接收，在内部进行带通滤波后再进行混频放大后输出38M的中频信号，38M的中频信号经过C133、R229分成2路，其中1路由C142耦合后经D54进入声表面滤波器U16（HS9455）输出伴音中频信号以平衡的方式输入到U17 的23 脚和24 脚。
另1路由C148进入声表面滤波器（HS6274）U18，输出的图像中频信号同样以平衡的方式进入U17的1脚和2脚。
另外U16和U18均有一个制式切换开关，受控于U5，其中U16受控于U17的22脚，U18受控于U17的第3脚。
如果单纯的要求PAL D/K制，声表的控制脚接地即可。
伴音中频信号在U17处理后由第8脚输出伴音信号.图像信号经U17处理后由17脚经R236、Q20射随后再经R241 （75Ω）输出全电视信号。
等离子电视故障维修
等离子电视但是在使用的过程中，等离子电视视会出现一些残影的情况，这很影响使用。
但是大家也不知道为什么会出现残影，下面等离子电视维修中心就来介绍一下等离子电视故障维修方法吧。
等离子电视故障维修—等离子电视的介绍等离子电视全称是Plasma Display Panel，中文叫等离子电视，它是在两张超薄的玻璃板之间注入混合气体，并施加电压利用荧光粉发光成像的设备。
与CRT显像管显示器相比，具有分辨率高，屏幕大，超薄，色彩丰富、鲜艳的特点。
与LCD相比，具有亮度高，对比度高，可视角度大，颜色鲜艳和接口丰富等特点。
等离子电视故障维修—等离子电视残影的原因和分析1.分辨率低，基本在42寸主流电视中无法提供高清视频格式分析：所谓高清，也只是一个拿来衡量的标准。
既然是标准，自然每个国家地区都有可能不同。
比如国外的一些国家，当等离子电视达到1280×720、1024×1024的分辨率即符合高清的标准。
而我国规定的高清标准必须是电视垂直、水平清晰度都要大于720线，才可认定为高清。
目前42寸等离子电视的分辨率基本分为852×480、1024×1024，但按国情仍然不能算为高清电视。
可能有人对1024×1024分辨率感到不解。
表面上看，这好像是高于了720P，可为什么不是高清呢?因为这个分辨率是一个正方形的分辨率，而电视却是16：9。
那么在观看过程中，电视会将其转换为16：9来显示。
这样一来，变成16：9的画面就不足720P的垂直分辨率了。
观点：我们知道，当水平清晰度达到720线以上，才能符合高清的标准。
但目前主流的42寸等离子由于技术上的限制，基本上大多无法达到这个标准。
通常的42寸等离子电视的分辨率都在852×480的水平，也就是我们说的480P。
按照国情来看这只能算为标清电视。
2.等离子电视的通病，在长时间观看静止画面之后会留下不易消失的残影分析：说到这里，可能有人不太明白，怎么等离子还有残影呢?是的!的确会出现这样的情况。
电视机工作原理及彩色电视机电源电路维修
电视机工作原理及彩色电视机电源电路维修〈一〉电视机是一部很复杂的机器。
尤其是现在才生产的电视，那更是集成度很的收视设备，有的整个机器包括微处理器就只有一片集成电路。
就原理上讲，电视机大致可包括如下几个部分：1、电源。
电源是整个电视机最重要的部分，它担负着为整个电视机各个部分提供能量的重任。
它的工作流程是首先把220伏交流电转换为约300伏的直流电供开关电源工作；而开关电源则是把整流后的300伏直流电转换为几种电压：正110伏电压供行输出级使用；正26伏供场输出级使用；正19伏供伴音电路使用。
正19伏电压还要经过稳压电路输出正12伏，供高频头、信号处理集成电路使用；还要输出正5伏电压供微处理器使用。
正110伏电压还要经过降压、稳压电路输出正33伏电压，供高频头选台使用。
2、高频头。
高频头是电视信号进入电视机的大门。
从天线上或有线电视终端盒送入的电视信号首选进入高频头，经过高频头的处理选出我们所需要的电视信号并把它变为电视机容易放大的中频信号并输送给中频放大电路。
高频头坏了，电视机不会接收电视信号，当然也不会产生图像。
但的较强的澡波点。
3、中频放大电路。
中频放大电路把高频头送出的我们所需要的中频电视信号放大到一定的幅度，并把图像信号和伴音信号分开送出，图像信号送往视频（即图像）放大器进行放大，放大的图像信号加在显像管上，使之显示出我们所要看的图像信号；伴音信号送往音频功率放大器，并推动扬声器（喇叭）放出声音。
中频放大器和视频放大器的电路目前都是集中一块集成电路中的，例如常用的LA7680、LA7685等。
由高频头输出的中频电视信号送给它后，它会把图像信号直接送给显像管；把伴音信号送给伴音功放电路。
另外，这块集成电路还要输出场、行振荡信号，并送给相应的放大电路。
4、行输出电路。
把由集成电路送给的行振荡信号进行放大，并经过行输出变压器产行显像管所需要的各种电压。
行输出电路的用途有以下几个：A、输出高压、高频脉冲电压，送往行偏转线圈，由偏转线圈形成锯齿波电压，使电子束作水平运动，在显像管的屏幕上形成水平亮线；B、输出直流25000伏高压，供给显像管阳极，使显像管的阳极具有吸引由阴极发射出的电子的作用，能够使显像管发出光栅；C、输出消隐电压，主要目的是消除场、行扫描电子束由左到右扫描返回时的回扫亮线。
【免费下载】等离子电视原理与维修
等离子电视原理与维修(PDP维修)2010-11-04 14:01等离子电视原理与维修(PDP维修) 等离子体显示器又称电浆显示器，是继CRT(阴极射线管）、LCD（液晶显示器）后的最新一代显示器，其特点是厚度极薄，分辨率佳。
从工作原理上讲，等离子体技术同其它显示方式相比存在明显的差别，在结构和组成方面领先一步。
其工作原理类似普通日光灯和电视彩色图像，由各个独立的荧光粉像素发光组合而成，因此图像鲜艳、明亮、干净而清晰。
另外，等离子体显示设备最突出的特点是可做到超薄，可轻易做到40英寸以上的完全平面大屏幕，而厚度不到100毫米（实际上这也是它的一个弱点：即不能做得较小。
目前成品最小只有42英寸，只能面向大屏幕需求的用户，和家庭影院等方面）。
等离子显示器（PDP，Plasma Display Panel）从上世纪90年代开始进入商业化生产以来，其性能指标、良品率等不断提高，而价格却不断下降。
特别是2005年以来，其性价比进一步提高，从前期以商用为主转变成以家用为主。
PDP大多是为大屏幕、多媒体显示器件而开发的，它能节省空间。
本文介绍的PDP使用了目前PDP器件上大量采用的AC型子场驱动和双扫描电路系统；它还使用了Real Black驱动技术和等离子AI技术。
PDP基本原理 PDP是利用气体放电产生发光现象的平板显示器件。
彩色PDP则通过惰性气体在一定电压作用下，产生气体放电所发射的真空紫外线激发R、G、B光致荧光粉而间接发光实现彩色显示。
表面放电式AC-PDP由于结构简单、易于制作、且放电效率高，是目前批量生产的主流技术。
表1是CRT显示方式与PDP 显示方式的比较。
CRT和PDP显示方式的比较 新型PDP技术 PDP基本结构 PDP由前玻璃板、后玻璃板和铝基板组成。
对于具有VGA显示水平的PDP，其前玻璃板上分别有480行扫描和维持透明电极，后玻璃板表面里有2556（852×3）行数据电极，这些电极直接与数据驱动电路板相连。
等离子电视维修手册
山水影像用户服务中心
目录
1、电视的发展历史 2、等离子电视发光原理 3、等离子电视构成 4、常见故障的分析与维修
一、电视的发展历史
1、电视发展过程
黑白 电视
普通彩 色电视
高清电视 平板电视 背投电视
2、现有电视的分类
CRT彩电 背投彩电
液晶 等离子
STN TN TFT DLP
机芯
中华
备注
机芯通用
家影
功放板伴音输出端口不同
家影 Eroom Eroom
同PDP42SB的相比，VIF板排 阻RP60-RP65位置在PCB的上 面，而PDP42SB的在PCB下面
机芯的软件不同
谢谢！
2、等离子电视部件位置图
功放板
DIF 板
Y驱动动接口板 （上）
Y驱动板
Y驱动动妆口板 （下）
外置扬声器端口
电源滤波盒
电源板 寻址板（左）
高频板
VIF板
视讯板
X驱动板
X驱动接口板 （上）
X驱动接口板 （下）
外置扬声器端口
寻址板（右）
3、等离子电视的工作流程
• 打开电源开关后，电源板传送待机5V给微处理器，微处理 器等待从键板或摇控器接收器发出的ON信号。
• 当检测到键板或摇控接收器的ON信号时，微处理器传送ON 控制信号给电源，电源传送电压(CVs、Vxg、Vw、 Vf、 Vdd、 Vcc、 and+av)给PCB供其工作，同时VIF将传送数字 信号至DIF板。
• 数字信号经DIF板分析处理后输出逻辑信号到X驱动、Y驱动、 寻址板，驱动PDP屏来达到显示图像的目的。
二、信号流程图
机型
PDP46SB PDP46SF PDP46SA PDP42SB PDP42SF PDP42ESD PDP42ESJ
彩色电视机原理与维修
彩色电视机原理与维修彩色电视机是一种能够呈现彩色画面的电视设备，它是通过使用特殊的电子技术和原理来实现的。
下面将介绍彩色电视机的工作原理以及一些常见的维修方法。
彩色电视机的工作原理主要包括三个基本部分：图像处理部分、图像显示部分和电子扫描部分。
图像处理部分：彩色电视机接收到的信号是模拟信号，首先需要经过图像处理部分进行处理。
这一部分主要包括图像放大、彩色信号分离和颜色校正等过程。
图像放大: 接收到的模拟信号需要经过放大处理，以便能够适应彩色电视机的显示器要求。
彩色信号分离: 彩色电视机的彩色图像是通过三种基本颜色——红、绿、蓝（RGB）来表示的。
彩色信号分离的目的是将接收到的复合彩色信号分解为红、绿、蓝三个单色信号。
颜色校正: 由于各个颜色信号的强度和幅度不同，需要进行颜色校正，以确保显示出准确的颜色画面。
图像显示部分：彩色电视机的显示部分主要包括电子枪、阴极射线管（CRT）和荧光屏。
电子枪: 电子枪是产生电子束的设备，它能将来自电视信号源的电信号转化为电子，并且通过加电压使电子形成高速电子束。
阴极射线管（CRT）: CRT是电视机的显示器，它是真空的玻璃管，其中包含了一个荧光屏。
高速电子束从电子枪出发，经过加速电极后，撞击荧光屏上的磷粉，产生红、绿、蓝三原色光。
荧光屏: 荧光屏是覆盖在CRT内壁上的一种物质，它能够发出红、绿、蓝三种光。
当电子束撞击荧光屏时，就会产生可见的彩色光。
电子扫描部分：电子扫描部分主要包括水平跨程和垂直跨程两个部分。
水平跨程: 电视信号是以一定的扫描频率发送的，水平跨程的目的是确保电子束能够按照一定的水平方向扫描整个屏幕。
垂直跨程: 垂直跨程的功能是控制电子束的垂直方向上的扫描，以确保电子束能够按照一定的垂直方向扫描整个屏幕。
至于彩色电视机的维修，一些常见的问题包括：颜色失真: 这可能是由于颜色校正电路中的元件损坏或调整不当所导致的。
可以通过检查和更换有问题的元件来解决。
等离子电视维修方法
相信用过等离子电视的朋友肯定也会遇到一些像等离子电视屏幕出现竖线的故障吧，其实不光是等离子电视，液晶电视也会出现这种情况，那么等离子电视屏幕出现竖线怎么维修呢？下面一起来跟着等离子电视维修中心看看维修方法吧。
等离子电视维修竖线—等离子电视的介绍等离子电视全称是Plasma Display Panel，中文叫等离子电视，它是在两张超薄的玻璃板之间注入混合气体，并施加电压利用荧光粉发光成像的设备。
与CRT显像管显示器相比，具有分辨率高，屏幕大，超薄，色彩丰富、鲜艳的特点。
与LCD相比，具有亮度高，对比度高，可视角度大，颜色鲜艳和接口丰富等特点。
等离子体显示器技术按其工作方式可分为电极与气体直接接触的直流型PDP和电极上覆盖介质层的交流型PDP两大类。
研究开发的彩色PDP的类型主要有三种:单基板式(又称表面放电式)交流PDP、双式(又称对向放电式)交流PDP和脉冲存储直流PDP。
等离子电视维修竖线—等离子电视出现竖线的原因及其解决办法1、开机问题：出现不开机现象首先检查电源指示灯状态，若是指示灯为红色，那没问题，按待机键开机即可。
若根本不亮，就是电源板供电问题，若显示为蓝色，就检查U8的供电和晶体以及总线，若有问题就更换晶体检修总线，没问题就检查LVDS连接线，有问题重新连接，没问题就检查FLASH，有问题就升级或更换，没问题就检查LVDS驱动板，有问题就更换新的。
这样一步步下来即可检查出毛病并解决掉。
2、图像问题：若是能正常开机，出现无图像或图像异样现象，首先检查其他通道是否正常，有问题就更换LVDS电路或PDP模块，没问题就是图像的哪路输入有故障，检查输入通道中的元器件，有问题就更换，没问题就可能是电视信号问题了，可以检查高中频电路和U8，或是等信号好了就没问题了。
等离子电视机图像问题可能不是最严重，但一定要引起重视，长期观看有异样的图像会损害视力，特别是对小孩的眼睛不好，所以出现图像问题要及时处理。
海信TPW32V68液晶彩电培训资料
一.各机型之间的差异；等离子模块简介二.常见故障现象判断和检修方法介绍三.升级方法介绍；I S E NS ET RA IN ITPW32V69 采用LG32F1A模块。
外观如下：I S E NS ET RA IN ITPW32V68 采用LG32F1B模块。
外观如下：I S E NS ET RA IN IS E T RA IN II S E NS E T RA IN II S E NTPW32V68、V69机型的具有下述输入口： 2路CVBS 输入 1路Y/C 输入1路模拟RGB 输入 1路YPbPr 输入 1路HDMI 输入 2路音频输入 1路CVBS 输出 1路音频输出ISE NS ETR AI NI主板接口插座\TJC10-3A\ROH 1 按键CN21.JI 电源接口2.CON88 遥控接口插座\TJC10-4A\ROH 1 升级CN3插座\TJC10-5A\ROH 1 遥控CON88 插座\TJC3-4A\ROH12 按键接口8 喇叭接口5CN3升级接口插座\TJC34A\ROH 1 喇叭CN8插座\TJC3-15A\ROH 1 电源J13 升级接口17 lvds接口I S E NS ET RA IN I图像/伴音输出按键/遥控即AV输出高频头TDQ-声表IF LGPDP32F1等离子屏6FT/W116H HS9455HS6274TDA9885HDMI信号1组S端子PC信号YPBPR信号MST9U19B组端子2组AV输入3组伴音输入耳机功放4558伴音功放TFA9810TFLASH耳机ISE NS ETR AI NI主板供电分配：电源板上以为主板提供电源板上可以为主板提供stb5V ，5V, 9VSC 和16V 输出，5V 和stb5V 在主板上通过2个二极管（VD1,VD2）连通输出5Vstb ，在正常工作时5V 和stb5V 实际是连到一起的,目前只使用了VD1,没有使用5V ，因为stb5V 可以提供足够电流。
[Word]海信TPW3208等离子电视电源原理与维修
![[Word]海信TPW3208等离子电视电源原理与维修](https://img.taocdn.com/s3/m/6d060bbfd0f34693daef5ef7ba0d4a7302766cac.png)
【TPW3208海信32寸LG.PHILIPS 屏电源原理与维修】32等离子电视于2007年大量上市，因为LG.PHILIPS 屏组件价廉的缘故，被国内很多厂家采用，如康佳PD32ES33 、长虹PT32600 、PT 32700 、海信TPW3208等。
该屏电源板型号为PSU32FL-L1，主要由待机副电源、PFC电压形成、VS电源、V a电源、保护检测、电源CPU管理等电路构成，在电源管理CPU的控制下按照一定的时序输出各组电源。
和以往的42寸以上等离子屏电源相比，其主要特点是采用单面PCB板、VS高压电源部分采用常规的它激式PWM 电路（以往大都使用半桥或者全桥调频电源）、电源管理CPU检测到电源异常保护动作时，会将所有输出电源关闭，包括送往主板的待机STB电源，故安全性能更高、更方便检修。
电源方框图如下：(略）下面将按照上电的时序，对电源的工作原理进行分析。
【一待机副电源电路】1 、交流220V电源接通后，先经防高压、低通滤波器抗干扰后由D101整流成100Hz脉动直流电，再经D607对C617、C618充电滤波后送往由IC151/NCP1271、T201等元件组成的待机电源电路，产生电源管理CPU需要的VDD和Vcc1、Vcc2、Vcc4电源；还有受电源CPU控制输出的5V、STBY5V、5VSC、9V、16V和Vcc3等电源。
2、待机副电源工作原理简述：PFC电源（此时电压还是310V左右，未提升）经过T201初级线圈加到IC151的8脚上，IC内部恒流源对6脚外电容C154充电，达到8V左右开始启动振荡电路，副边绕组通过整流滤波开始输出各组电源，由U206/TL431、光藕PC201完成稳压取样反馈。
副边绕组有3组，而且分热地电源和冷地电源两种。
冷地电源部分：由D210、C211整流滤波输出大约6.5V电压，再经R215、ZD202稳压成＋5V Vdd电压供给电源管理CPU；由D201、C202整流输出19V左右的VCC4电源.。
彩色电视机原理与维修技术共32页PPT
逐行扫描
一幅图像是由许多明暗不同的光点组成的。通常把这些明 暗不同的光点称为像素。一幅清晰度良好的图像应包含几十万 个像素。为了把这几十万个空间分布的像素转变为—一对应的 按时间分布的电信号，摄像机采取了顺序传送法，即：使电子 束从左至右、自上而下地按一定的规律在靶面上运动，这样就 可以使成像于靶面上的几十万个像素变成—一对应的电信号， 电子束的这种有规律的运动就称为电子扫描。例如，把一个白 底黑色“中”字变为电视信号时，摄像机镜头把“中”字成像 于摄像管的靶面上，摄像管电子束沿靶面由上至下逐行扫描， 当扫描到对应于图像白处，由于电流较大，输出低电压；当扫 描到相应于图像的黑处，由于电流小，输出高电压。各行扫描 输出的电压如图2-4所示。
从图3-2可见，彩色电视中频信号经视频检波器解调出视频 彩色全电视信号，再经预视放级放大后，一路送入亮度通道， 先经色副载波陷波器把色副载波和部分色度信号滤除得到亮度 信号，然后把亮度信号进行放大、延时之后，送入解码矩阵电 路；另一路送入色度通道，它的作用是从视频彩色全电视信号 中选出色度信号，并加以放大和解调，这样就重新得到两个色 差信号UR－Y和UB -Y，最后，这两个色差信号也送至解码矩阵 电路。
出彩色图像。
3. 基准色副载波恢复电路
基准色副载波恢复电路的作用是产生相位适合的（0º）色副载
波，一路直接送至U同步检波器参与FUቤተ መጻሕፍቲ ባይዱ量的解调；另一路先经90º 移相器，再经PAL开关逐行倒相后（±90º）送至V同步检波器参与
FV分量的解调。
3.2.3 成像系统
主要由彩色显像管（包括偏转线圈），同步分离电路，行、场扫描电 路和高压电路等组成。
图2-5 逐行扫描与隔行扫描
a)逐行扫描
b)隔行扫描
海信TLM32V68C液晶彩电维修手册
◆ 可旋转底座： 海信最新 25 寸超薄可旋转底座电视，在维持原有优良品质的基础上，将功能进一步
-第2页-
※新品介绍※
延伸。其中，新增可旋转底座，提供左右 30 度机身旋转，方便不同角度客户视线与电视 保持最佳观看角度。时尚的外观、高清的画质、完美的音质，再配以可旋转底座技术， 可带给您全新的视听感受。
附：1、海信高清 HDP21S09 电视接收机主板（1471 板）电路原理图
2、海信高清 HDP21S09 电视接收机解码板（1497 板）电路原理图
新品介绍
※新品介绍※
1、产品型号：HDP25R69 所属机芯：高清－HY60P（华亚）
产品概述、外观展示：
该产品属于海信最新上市的可旋转系列产品，采用 HY60P 机芯，具有典雅新颖外观、 较好的画质、音质处理技术，性价比较高，是极具竞争力的 CRT 产品。
-第3页-
※新品介绍※
◆ 计时回看： 海信高清 CRT 电视新增极具人性化功能——计时回看，此功能主要特点：当用户在 观看电视节目时，突然插播广告，即可按下“计时回看”键，之后便可随意切换至其它 频道节目或其它通道，预计广告时间即将结束，电视节目重新开始时，再次按下“计时 回看”键，通过相应操作，便可回到自己之前观看的节目中。此功能操作方便，让您的 娱乐生活更加舒适便捷。
故障实例
6、分公司提供故障实例（七）……………………………………………（56）
6.1 分公司故障案例……………………………………………………………56 6.2 赛维哈尔滨大连分公司……………………………………………………59
7、海信等离子 TPW4211 电源电路检修思路………………………………（63）
◆ SRS-TruSurround XT： TruSurround XT（TSXT）是美国国际著名音响技术公司 SRS 公司的最新专利，能转 换包括单声道、立体声或环绕声编码在内的任何音源，解决了通过两个扬声器播放 5.1 多声道内容的问题。只通过两个扬声器或耳机，就能营造出一个令人惊叹的虚拟环绕声 感受。共包含以下三项领先音响技术： （1）Dialog Clarity：在家庭影院系统中，语音对话的回放总是由于受到其它声 道背景声的干扰而变得难以听清，在为电影院而专门制作的大片中尤为如此。经家庭影 院系统转换回放后，语音对话总是容易变得不清楚。SRS 的这一算法能显著地提升各类 音源中的语音清晰度，从而解决了这一问题。
等离子电视原理与维修
2012国家级骨干教师“电子电器应用与维修”专业培训班
2、彩色等离子体显示单元的内部结构
彩色等离子体显示单元将一个像素单元分割为三个小 单元，在相邻的三个单元内分别涂上R、G、B三色荧光粉 构成一个像素单元。
3、2等012离国子家级体骨显干教示师单“元电子的电发器应电用发与维光修过”程专业培训班
2012国家级骨干教师“电子电器应用与维修”专业培训班
二、等离子体显示板的驱动电路
3、面驱动方式：视频信号经 处理后送到存储器形成整个画面 的驱动信号，一次将驱动信号送 到显示板上所有的像素单元上， 它所需要的电路比较复杂，但由 于第个像素单元的发光时间长，1 场中的显示时间等于一个场周期 25ms，因而亮度也非常高，特别 适合室的大型显示屏。
二、TV处理电路 2、画质增强电路---TDA9178
2012国家级骨干教师“电子电器应用与维修”专业培训班
三、音频信号处理电路
1、多制式音频处理电路---MSP3465G
2012国家级骨干教师“电子电器应用与维修”专业培训班
三、音频信号处理电路
2、音频功率放大器
2012国家级骨干教师“电子电器应用与维修”专业培训班
2012国家级骨干教师“电子电器应用与维修”专业培训班
第四节 康佳PDP4218电视机电路分析 五、视频解码电路---主图像解码电路
2012国家级骨干教师“电子电器应用与维修”专业培训班
第四节 康佳PDP4218电视机电路分析 五、视频解码电路---副图像解码电路
2012国家级骨干教师“电子电器应用与维修”专业培训班
2012国家级骨干教师“电子电器应用与维修”专业培训班
第四节 康佳PDP4218电视机电路分析 八、数字图像信号处理电路—数字视频接口
彩色电视机原理与维修
彩色电视机原理与维修彩色电视机是一种能够显示彩色图像的电视设备，它是在黑白电视机的基础上进行了改进和升级。
彩色电视机的原理主要包括图像的传输、信号解码和显示三个方面，下面将详细介绍彩色电视机的工作原理以及一些常见的维修方法。
彩色电视机的工作原理是基于三基色原色理论，即红、绿、蓝三种基本颜色可以通过不同的比例混合得到丰富的彩色图像。
彩色电视机的图像传输过程首先是通过摄像头或视频源将图像信号转换成模拟电视信号。
然后，这个模拟电视信号经过调制器进行调制，形成带有音频和视频信息的调制信号。
接下来，调制信号经过天线或有线电视网络传输到彩色电视机中。
在彩色电视机中，调制信号首先经过解调器解调，将音视频信号分开。
视频信号通过同步分离电路得到图像的亮度和色度信号。
亮度信号是图像的黑白信息，而色度信号则是图像的色彩信息。
接着，亮度信号经过校正电路得到图像的亮暗变化，而色度信号经过色度解调电路得到红、绿、蓝三种基本颜色的信号。
最后，亮度信号和三种基本颜色的信号经过混色电路混合在一起，形成彩色图像。
在维修彩色电视机时，最常见的问题之一是图像不清晰或花屏。
这可能是由于信号传输中的干扰或解码器的故障引起的。
解决这个问题可以尝试重新调整天线或有线电视的连接，检查信号源的输出是否正常，或者检查电视机内部的电路是否出现故障。
另外，彩色电视机的显示屏也可能出现亮度不均或颜色失真的问题。
这可能是由于显示屏的背光灯或颜色滤光片出现故障导致的。
这种情况下，需要更换相应的部件来修复。
总之，彩色电视机是通过调制、解调和混色等过程来实现彩色图像显示的。
在维修彩色电视机时，需要了解这些原理并利用相应的维修方法来解决常见的问题。
同时，由于彩色电视机内部的电路比较复杂，需要慎重处理，避免出现进一步的故障。
彩色电视机是现代家庭娱乐中不可或缺的设备之一。
彩色电视机的原理和维修是电子技术领域的重要内容。
在这篇文章中，我们将进一步探讨彩色电视机的原理，并介绍一些常见的维修方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

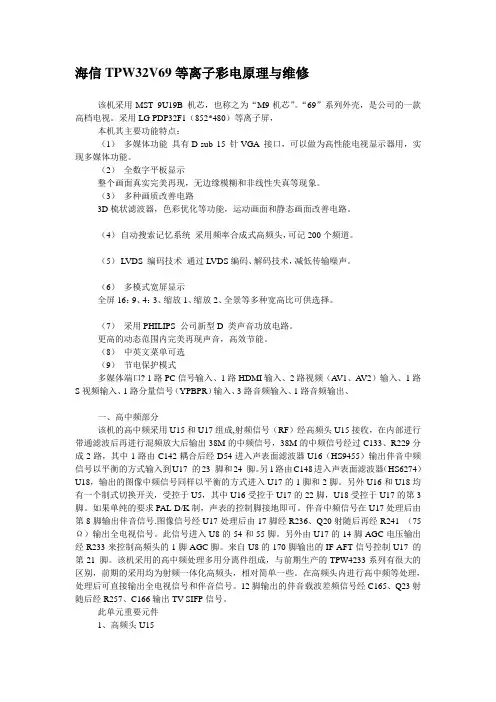

海信TPW32V69等离子彩电原理与维修该机采用MST 9U19B 机芯，也称之为“M9机芯”。
“69”系列外壳，是公司的一款高档电视。
采用LG PDP32F1（852*480）等离子屏，本机其主要功能特点：（1）多媒体功能具有D-sub 15 针VGA 接口，可以做为高性能电视显示器用，实现多媒体功能。
（2）全数字平板显示整个画面真实完美再现，无边缘模糊和非线性失真等现象。
（3）多种画质改善电路3D梳状滤波器，色彩优化等功能，运动画面和静态画面改善电路。
（4）自动搜索记忆系统采用频率合成式高频头，可记200个频道。
（5）LVDS 编码技术通过LVDS编码、解码技术，减低传输噪声。
（6）多模式宽屏显示全屏16：9、4：3、缩放1、缩放2、全景等多种宽高比可供选择。
（7）采用PHILIPS 公司新型D 类声音功放电路。
更高的动态范围内完美再现声音，高效节能。
（8）中英文菜单可选（9）节电保护模式多媒体端口? 1路PC信号输入、1路HDMI输入、2路视频（A V1、A V2）输入、1路S视频输入、1路分量信号（YPBPR）输入、3路音频输入、1路音频输出、一、高中频部分该机的高中频采用U15和U17组成,射频信号（RF）经高频头U15接收，在内部进行带通滤波后再进行混频放大后输出38M的中频信号，38M的中频信号经过C133、R229分成2路，其中1路由C142耦合后经D54进入声表面滤波器U16（HS9455）输出伴音中频信号以平衡的方式输入到U17 的23 脚和24 脚。
另1路由C148进入声表面滤波器（HS6274）U18，输出的图像中频信号同样以平衡的方式进入U17的1脚和2脚。
另外U16和U18均有一个制式切换开关，受控于U5，其中U16受控于U17的22脚，U18受控于U17的第3脚。
如果单纯的要求PAL D/K制，声表的控制脚接地即可。
伴音中频信号在U17处理后由第8脚输出伴音信号.图像信号经U17处理后由17脚经R236、Q20射随后再经R241 （75Ω）输出全电视信号。
此信号进入U8的54和55脚。
另外由U17的14脚AGC电压输出经R233来控制高频头的1脚AGC脚。
来自U8的170脚输出的IF-AFT信号控制U17 的第21 脚。
该机采用的高中频处理多用分离件组成，与前期生产的TPW4233系列有很大的区别，前期的采用均为射频一体化高频头，相对简单一些。
在高频头内进行高中频等处理，处理后可直接输出全电视信号和伴音信号。
12脚输出的伴音载波差频信号经C165、Q23射随后经R257、C166输出TV-SIFP信号。
此单元重要元件1、高频头U15引脚 1 2 3 4 5 6 7 8 9 10 11含义AGC NC AS SCL SDA 5V A 5VB NC 33V 空IF电压 4.5 空地 3.4 3.4 5 5 空33 空0说明第9脚的供电是由9V通过升压电路完成。
2、声表面滤波器U16、U18 （其中HS9455分离出伴音中频、HS6274用于分离图像中频）。
HS9455支持B/G、D/K、I、M/NHS6274 支持D/K? B/G M/N引脚 1 2 3 4 5功能中频输入控制地输出输出3、中频处理芯片U17 TDA9885/TDA9886TDA9885/TDA9886是PHILIPS公司的中频处理IC，两者均支持（PAL、NTSC），TDA9886增加支持SECAM功能，本机采用的是TDA9886，该中频块的具体功能如下：（1）总线控制图像中频可选（33.4M、33.9M、38M、38.9M、45.75M、58.75M）；（2）AFC 数据，进行精确的AFC 控制；（3）AGC中的TOP点通过总线来完成；（4）4路可选地址；（5）PLL锁相环中频解调器（外挂4M晶体）。
引脚 1 2 3 4 5 6 7 8称呼VIF1 VIF2 OUT1 FMPLL DEEM AFD D-GND AUD OUT含义差分输入1差分输入2控制输出频率锁相滤波解调稳压音频输入地音频输出电容退藕引脚9 10 11 12 13 14 15 16称呼TOP SDA SCL SIOMAD NC T AGC REF V-AGC含义射频AGC 总线数据总线时钟伴音载波差拍输出空射频AGC 4M 晶体视频AGC 稳压电容引脚17 18 19 20 21 22 23 24称呼CVBS AGNDVPLL VP AFC OP2 SIF1 SIF2含义全电视信号模拟地视频锁相+5V 供电AFC 输出未用差分输入差分输入内部框图如下：综上所述，该机采用高中频处理方案和公司前期生产的等离子电视TPW4233M基本一样。
二、伴音电路1路A V1伴音、1路PC/YPBPR伴音复用、1路S视频伴音和1路AV2伴音复用输入。
HDMI 自带数字音频输入。
各路音频信号输入到U8 MST9U88L 块内在块内进行高音、低音、平衡、重低音等伴音效果处理后。
一路进入伴音功放电路MP7722。
另一路进入耳机功放LM833，驱动耳机发声，还有1路伴音输出（此路伴音不受音量大小调节的控制）。
从U8第85脚输出的伴音信号TV1-L左声道信号，经LM833放大后输出AMP L信号，由U8 的第86 脚输出AMP R（右声道）信号经LM833 输出AMP R 信号。
一路驱动耳机发声，AMP LIN进入U33 的第2 脚，另一路经进入U33 的15 脚。
在块内进行音效的各项处理后驱动扬声器发声。
LM833是低供电双通道运算放大器。
其主要特点是，低电压噪声、15M带宽、底失真度0.002%、防静电（2KV）设计、具备较好的频率特性。
内部框图如下：在线测试电压：引脚 1 2 3 4 5 6 7 8功能输出反相输入正相输入地正相输入反相输入输出供电电压（V） 5.8 5.8 5.4 0 5.4 5.8 5.8 12静音电路该机的静音电路和33系列的机型的静音电路基本一致。
遥控静音具体动作过程如下：来自U8的第185脚的AMP MUTE静音控制信号低电平控制Q40的B极，Q40截止，Q27、Q41导通，将伴音激励信号（AMP L/R）短路到地，另一路信号控制导通u33第7脚（ENGAGE）电平拉底到0V。
该脚声音正常时为4V.从而让功放块达到静音效果。
当U8的185脚高电平时静音解除. N换台静音是CPU发出一个低电平，该电平的时间稍长于换台时间，控制U33在换台时静音.方法遥控静音。
开机静音是利用CPU发出一个低电平，该电平的时间稍长于换台时间，控制U33在换台时静音插耳机时主声道静音是当耳机插入耳机插座时，将静音脚（MP7722 的第7脚）接地，实现主声道无声。
三、整机外部接口说明：由于MST 9U19B共有4路音频输入外加一路中频处理过的音频，而本机伴音输入有2路AV，1路PC，1路YPBPR，1路S端子，共5路，所以端口不够，本机采用伴音通道复用做法。
A V1输入、A V2输入、A V输出电路、耳机输出PC信号输入RGB 信号是由输入接口有VGA 端子输入的R、G、B 信号和HS RGB、VS RGB 信号，在R、G、B 信号输入的3 个针上分别接有保护压敏电阻。
当RGB 输入电平过高时击穿二极管。
将电平拉底，反之，电压底于0V 时，二极管也导通，即确保RGB 的输入电平在0-5V（不考虑二极管的压降）。
YPBPR信号输入S-VIDEO输入CVBS输入1路是由本机高中放处理得到的CVBS信号，由U17的第17脚输出经Q20射随后输出经C166进入输入U8。
四、供电图示五、MST 9U19B的相关资料超级单芯片，模拟时代终结版1 1. 2D 视频解码，并有4 组CVBS 输入和2 组S-VIDEO 输入2 2. NICAM/BTSC/A2/EIA-J 等伴音解码3 3. 一组HDMI/DVI 输入4 4. 3 组YPBPR/RGB 输入5 5. 5 组伴音输入，并有音效处理：高音、低音、平衡、重低音等6 6. 1000 页图文7 7. 带OSD的MCU8 8. 三组AUDIO DAC 提供模拟输出，同时伴音信号I2S 数字输出，无需伴音ADC9 9. 高性能3D 逐行处理10 .运动自适用3D降躁处理11 ADC，内带3 组高速视频切换开关12 第3 代彩色处理技术13 .全通道10BIT数字信号处理14 TX15 10BIT LVDS。
16 .两层板设计，中高端全系列平台17 .色彩扩展技术、景深扩展技术和6+1彩色单独可调，可以开窗口对比演示18 ．设计此芯片考虑到最优化的系统设计以减低系统成本：具体的方法19 ．2层板设计。
单面贴件，一片DDR存储器实现3D解码和3D逐行高清。
该芯片采用了208 脚PQFP 封装模式，便于生产，芯片高度集成化，也有利于售后维修。
七、集成电路总汇本机的集成电路明细:位号名称功能U3/U3 0544M HDMI 电平切换U6 AP1520 DC-DC 可调稳压块（2A）U5 LD117A L3.3V 3.3V 稳压U10 ATMEL 24C32 32K 存储器U9 PS2SL V4040 E0601 4M FLASHU1 L7805 5V 稳压块U19 U20 U22 LM833 双通道运算放大器U8 MST9U19B 图像处理，MCU，SCALERU6 LD1117A-L50A 5V 稳压U15 TDQ-6FT/W116H 频率合成式高频头U33 MP7722 伴音功放U17 TDA9885TS 锁相环中频处理U16 HS9455 声音声表面滤波器U18 HS6274 图像声表面滤波器D56 uPC574 33V 稳压块U12 24C02 2K 存储器Y3 JAS4K/SMD（4 M）服务TDA9885TSY2 JAS14C（14.318180M）服务MST9U19AMST机芯与PHOTOBIA机芯的区别：方案PHOTOBIA 机芯（PWX300+PWX18）MST 机芯（MST9U19A）项目HDMI 数字信号处理无（外加SIL9011 或NOX9011）有音效处理无（外接音效处理MSP34X0G）有10 位ADC（数模转换）有有GDD R（双倍数据传输速率）3 片（PW? X300 1 片PW X18 2 片）PCB（线路板） 4 层（双面贴件） 2 层（单面贴件）MUX 高速切换开关无（通过外挂P15V330Q 来切换）3 组3D 视频解码有2D本身芯片 2 只 1 只八、总线内容：使用本机遥控器CN-21655，按菜单键到“声音平衡”选项，将数值调为0。
连续按动数字键“0、5、3、2”进入工厂调试状态。
屏幕的右上角此时显示一个绿色的“M”。
用“频道增减”键选择要调整的项目，按“音量加减”键调整数据后按“菜单”键退出总线即可。
