电梯限速器型式试验
电梯限速器检验检测注意事项
电梯限速器检验检测注意事项摘要：电梯限速器可有效避免电梯发生坠落事故，在电梯安全运行过程中扮演着极为重要的角色，故对其进行定期检测以保障其有效运行尤为重要。
限速器是在电梯发生断绳与超速时发挥重要保护作用的安全控制部件之一，当前电梯限速器主要分为两种，即离心式与摆锤式。
当电梯上行或下行发生超速时，甚至发生坠落的情况下，限速器与安全钳发生联动作用，使电梯轿厢停住，避免轿厢坠落或轿厢冲顶的风险，大大提高安全系数。
本文重点就电梯限速器的检验方式以及相关试验检验检测注意事项进行研究分析，以供其他检验人员参考。
关键词：电梯；限速器；检验检测；注意事项引言随着社会的发展，电梯作为一种垂直乘运交通工具在人民生产生活中扮演着重要角色，因此电梯的安全运行极为重要。
电梯限速器作为电梯安全保护系统中的安全控制部件之一，能有效避免电梯发生坠落事故。
当电梯在运行中发生超速或者坠落的危险，且其他保护装置未有效作用时，限速器作为最后一道屏障触发安全钳制停轿厢。
本文针对电梯限速器作用及工作原理进行概述，分析电梯限速器检验过程中的常见问题和相应的解决对策；提出检验过程中的注意事项，以期为电梯限速器的有效检验提供有益参考。
1电梯限速器作用及工作原理概述电梯限速器指的是电梯速度监控装置，也可以理解为电梯速度的感应装置，能够保障电梯的安全使用，更是电梯不可缺少的安全装置。
当电梯出现超速、运行失控、悬挂装置断裂等情况时，电梯限速器会打开超速开关，将供电电路切断，让电梯的运行停止。
如果电梯继续超速运行，并超出额定速度的115%时；此时，摆锤摆动的幅度逐步增大，棘爪将直接卡入制动轮之中，让限速器的绳轮转动立刻停止。
由于限速器绳不再与轿厢一起继续运动，并且会提起轿厢的安全钳，所以会进一步将轿厢夹死在导轨上面，从而保障电梯的安全。
因此对电梯限速器进行定期检查，有利于及时发现问题并解决，从而降低安全事故的发生率。
2电梯限速器的检验方式2.1资料审查每部电梯的限速器与安全钳的型号不同，在展开检验检测之前，应注意其型式试验报告，细致审查限速器、安全钳的规格型号与合格证。

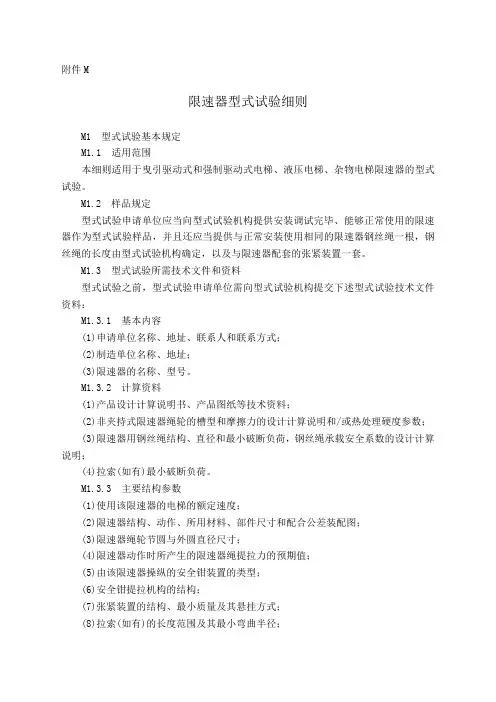

7附件M 限速器型式试验细则
附件M限速器型式试验细则M1 型式试验基本规定M1.1 适用范围本细则适用于曳引驱动式和强制驱动式电梯、液压电梯、杂物电梯限速器的型式试验。
M1.2 样品规定型式试验申请单位应当向型式试验机构提供安装调试完毕、能够正常使用的限速器作为型式试验样品，并且还应当提供与正常安装使用相同的限速器钢丝绳一根，钢丝绳的长度由型式试验机构确定，以及与限速器配套的张紧装置一套。
M1.3 型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交下述型式试验技术文件资料：M1.3.1 基本内容(1)申请单位名称、地址、联系人和联系方式；(2)制造单位名称、地址；(3)限速器的名称、型号。
M1.3.2 计算资料(1)产品设计计算说明书、产品图纸等技术资料；(2)非夹持式限速器绳轮的槽型和摩擦力的设计计算说明和/或热处理硬度参数；(3)限速器用钢丝绳结构、直径和最小破断负荷，钢丝绳承载安全系数的设计计算说明；(4)拉索(如有)最小破断负荷。
M1.3.3 主要结构参数(1)使用该限速器的电梯的额定速度；(2)限速器结构、动作、所用材料、部件尺寸和配合公差装配图；(3)限速器绳轮节圆与外圆直径尺寸；(4)限速器动作时所产生的限速器绳提拉力的预期值；(5)由该限速器操纵的安全钳装置的类型；(6)安全钳提拉机构的结构；(7)张紧装置的结构、最小质量及其悬挂方式；(8)拉索(如有)的长度范围及其最小弯曲半径；(9)对于防爆限速器，还需提供所用的防止非电气火花材料的材质证明文件和所使用的附着方法的说明。
M1.3.4 相关技术文件(1)安装、调试说明书；(2)限速器钢丝绳检验报告；(3)特殊工作环境(室外、防爆等)适用情况及措施说明；(4)申请单位认为其它需要说明或者提供的资料；(5)型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。
M1.3.5 出厂随机文件(1)电梯限速器产品出厂合格证明；(2)安装使用说明书。
电梯型式试验规程
附件1电梯型式试验规则适用产品目录2.进口各种型式电梯或部件的代码，使用本目录所属型式电梯或部件的代码。
—1—附件2影响型式试验结果的电梯配置与参数变更表—2—附件3电梯型式试验细则目录纳入《电梯型式试验规则适用产品目录》的各型式电梯、安全保护装置、主要部件实施型式试验的项目、内容、要求与方法，以及出具《型式试验报告》的内容和格式，必须按照下表所列由国家质检总局另行发布的相应型式试验细则的规定进行。
—3—附件4：型式试验合格证No. TX ××××－×××－××××××制造单位名称及地址：产品名称（设备型式）：型号规格：产品配置（见附件）型式试验报告编号：本证所阐述的结论覆盖以下型号规格产品（产品配置不变）：经型式试验，确认该产品符合《电梯型式试验规则》规定。
(公章)发证日期年月日（型式试验机构名称）注：1.本证是对所明确覆盖范围内设备型式的确认，仅对样机本身试验时的合格与否负责；—4—2.证书持有者有责任保证产品符合标准规定和保证产品与型式试验样机的一致性。
—5—附注：电梯型式试验合格证的标记和编号说明一、电梯型式试验合格证的标记和编号为：TX ××××－×××－××××××二、标记和编号说明1.“TX”为特种设备型式试验标记。
2.型式试验标记后面的4位“××××”为电梯及其安全保护装置、主要部件的设备代码，具体代码详见《电梯型式试验规则适用产品目录》。
3.设备代码后的3位“×××”为型式试验机构核准编号中的流水编号，用以表示各型式试验机构代码，具体分别为：国家电梯质量监督检验中心—003；上海交通大学电梯检测中心—026；深圳市特种设备质量安全检测所—023；广东省特种设备监测中心—031。
浅谈电梯限速器检验
摘要：限速器作为电梯的一个安全部件，对于保障电梯的安全运行至关重要。
现根据《电梯监督检验和定期检验规则——曳引与强制驱动电梯》中对限速器的相关要求，结合在定期检验时需要注意的事项，对电梯限速器的检验工作进行了探讨分析。
关键词：限速器；超速保护；电气开关；棘爪1 概述限速器作为电梯八大安全部件之一，对于保障电梯的安全运行至关重要。
在电梯定期检验中，限速器是检验人员需重点检查的电梯安全部件，现场检验人员应仔细核查限速器的相关制造资料，认真观察限速器的现场相关安全试验，在检验过程中及时发现并消除存在的问题与安全隐患，从而保障电梯设备的安全运行。
本文根据《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（TSG T7001—2009）中对限速器的相关要求，结合在定期检验时需要注意的事项，对电梯限速器的检验工作进行探讨分析，希望能为相关人员提供一些帮助。
2限速器相关要求（1）限速器上设有铭牌，标明制造单位的名称、型号、编号、技术参数和型式试验机构的名称或者标志，铭牌和型式试验证书、调试证书内容相符，且铭牌上标注的限速器动作速度与受检电梯相适应。
针对此项要求，在监督检验或者第一次定期检验时，检验人员需重点审查限速器的相关制造资料，比如产品的质量证明文件、型式试验证书以及限速器的调试证书。
尤其需要注意的是，在监督检验或办理注册登记后，由于客观原因停用时间较长的电梯设备，在第一次定期检验时，如果限速器的调试证书时间与现场检验日期相差两年以上时，是否需要维保单位重新提供限速器校验报告，在定期检验过程中，不同的检验人员对此有不同的理解，但笔者认为从安全的角度考虑，应当由维保单位重新提供限速器的校验报告。
（2）限速器或者其他装置上设有在轿厢上行或者下行速度达到限速器动作速度之前动作的电气安全装置，以及验证限速器复位状态的电气安全装置。
针对此项要求，检验人员在定期检验时，需对电梯维保单位出具的限速器校验报告数据的有效性与真实性进行有效识别。
电梯轿厢上行超速保护装置型式试验细则
电梯轿厢上行超速保护装置型式试验细则第一条为了规范电梯轿厢上行超速保护装置的型式试验，统一电梯轿厢上行超速保护装置型式试验的项目、内容、要求、方法与型式试验报告书格式，根据《特种设备安全监察条例》和《电梯型式试验规则》，制定本细则。
第二条本细则适用于曳引驱动电梯的轿厢上行超速保护装置，可用于安装在轿厢上或对重上直接作用于电梯导轨的制动减速装置、钢丝绳制动器以及直接作用在曳引轮或最靠近曳引轮的曳引轮轴上的制动器（以下简称制动器）等型式的轿厢上行超速保护装置的型式试验。
轿厢上行超速保护装置的种类很多，因此试验方法不限于下表规定的内容。
根据具体的结构型式，在满足GB7588第9.10节和附录F7规定的前提下，委托方可与试验机构协商具体试验方案。
第三条开展电梯轿厢上行超速保护装置型式试验的技术机构（以下简称型式试验机构），以及上述电梯的设计与制造等相关单位，必须遵守本细则的规定。
第四条型式试验机构根据试验申请方提供的最大系统质量、最大动作速度和最小系统质量、最小动作速度进行试验。
不同系统质量或动作速度试验时，如需要对制动减速装置进行调整，应按申请方给出的调整方法和调整参数进行，并按申请方提供的中间质量、中间速度进行试验验证，验证试验可只进行一次。
第五条对于作用于电梯导轨的同一型号系列的制动减速装置（安全钳），如果在其结构不变、施力弹性元件和制动力不变的情况下，只是制动元件厚度尺寸的调整就可适用于不同导向面宽度的导轨（导轨的材质和表面状态完全相同），则只须进行一种导向面宽度导轨的试验即可覆盖其它导向面宽度的导轨。
第六条同一型号系列的制动器，按照所适用的系统质量范围、电梯额定载重量范围和速度范围进行试验。
同一型号系列是指制动器的结构型式、与施加制动力有关的零部件的尺寸、作用方式和允许安装部位以及适用工作环境完全相同。
动作触发方式不同的制动器，只需补充进行4次其触发机构的动作试验，不再重复进行相同的制动试验。
电梯限速器-安全钳联动试验
电梯限速器-安全钳联动试验摘要：限速器一安全钳装置是电梯重要的安全装置，它能够在电梯超速或者失控时发挥安全保障作用。
由于联动试验失效原因复杂多样化，造成其误动作的因素繁多，不仅要加强对电梯的限速器一安全钳装置检查、维护和保养，更要按照国家质监总局规定严格进行安装监督检验和定期检验，确保电梯安全高效运行。
本文通过对电梯限速器-安全钳工作原理的分析，详细描述其在联动试验中的失效原因，并结合检验的实际经验，给出解决办法。
关键词：电梯限速器；安全钳；失效原因；解决方法1限速器一安全钳联动失效现象在我们大量检验工作中，发现有的限速器一安全钳联动试验失效的现象，试验时未能实现安全钳夹紧导轨以致曳引钢丝绳打滑或者松弛，在机房表现为限速器绳轮与钢丝绳之间发生打滑。
经多次观察限速器一安全钳联动试验失效的故障多数不在限速器上，而是出自安全钳传动环节上。
在每年的第一季度定期检验中，限速器-安全钳联动试验失效现象经常发生（见表1）。
限速器安全钳系统是电梯防超速和断绳的保护装置，是电梯必不可少的安全装置。
因此针对限速器一安全钳联动试验失效现象，进行行详细原因分析，指导日常的电梯维护保养是个很重要的环节。
表12电梯限速器-安全钳装置2.1 工作原理工作原理：电梯在下行过程中速度超过一定速度时，限速器先通过机械装置触碰电气开关，使驱动主机断电制动器抱闸，进而钢丝绳在限速器轮槽中的摩擦力也由于夹紧力的增加而增大，同时限速器轮卡停，由于惯性的作用，电梯的厢体还在继续下行，此时通过轿厢上的提拉连杆机构，将安全钳的钳块提升到与导轨摩擦接触，最终将轿厢制停在导轨上。
2.2 试验注意事项监督检验时，如若是瞬时型安全钳应当按照额定载重量进行试验（对于轿厢面积超出规定的载货电梯，按照实际面积对应的额定载重量试验），若是渐进式安全钳，应当按照125％的额定载重量进行试验，载荷应当均匀放置；定期检验时，轿厢空载进行试验，严禁轿厢及轿顶站人。
3 限速器-安全钳联动失效的检验3.1对于有机房电梯的轿厢安全钳，轿厢均匀布置相应载荷，短接限速器和安全钳的电气安全装置，在机房操纵电梯以检修速度向下运行，人为动作限速器，使安全钳动作直至钢丝绳打滑或松弛。
电梯调试包括限速器动作速度实验l
电梯调试包括限速器动作速度实验l
1、机房操纵电梯，限速器安全钳都动作试验完成后，往上开动复位安全钳限速器，安全钳装置应自动复位。
2、确认安全钳开关状态。
自动复位开关应当自动复位状，手动复位开关应该动作状态。
如果自动复位开关没有复位，此时应判断可能安全钳未复位。
3、上轿厢顶确认安全钳拉杆完全放到位了没有。
如果没有，边向上开电梯边用钳子夹住往下顶或敲下去。
4、确认轿厢立柱是正的，如果立柱弯了。
松横梁螺丝，在底坑用钢管顶复位。
复位后再紧死螺丝。
5、下底坑确认安全钳楔块下落到位了。
如果卡住了用一字刀翘下来。
探讨电梯限速器检验内容及检验质量控制
探讨电梯限速器检验内容及检验质量控制摘要：《电梯制造与安装安全规范》（GB7588-2003）9.9.12中明确规定：“限速器是安全部件，应根据F4的要求进行验证”标准附录F4中明确规定了验证要求和试验程序。
同时，电梯检验规程中也对电梯限速器的校验做了相应要求。
电梯限速器必须及时校验，方能保证限速器动作准确可靠，从而保证电梯的安全运行。
如何利用高新技术、新设备进行精准、高效的检验，已成为全国乃至世界范围内检验机构的“新大难”。
随着电梯数量逐年增加，强化对电梯限速器检测的控制己经成为一种必然趋势。
关键词：电梯限速器；检验内容；检验质量；控制1引言限速器是电梯中的一个重要安全部件。
当电梯运行速度发生异常超速时，限速器作为速度检测和触发装置，能有效捕捉到电梯运行超速信号并通过电气安全装置切断电梯安全回路，在电梯超速达到设定值范围时触发安全钳安全制停轿厢，从而保障乘客安全。
因此，电梯限速器的工作有效性和可靠性至关重要。
在GB7588-2003《电梯制造与安装安全规范》及TSGT7001-2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》中，对于电梯限速器的动作范围要求和检测方法有着严格的规定。
2电梯限速器工作原理2.1摆锤式限速器及其工作原理这一类电梯限速器的工作原理如下：通过绳轮上的凸轮在运行过程中会直接接触摆锤一端的滚轮，所以绳轮的转速便决定了摆锤摆动的频率。
如果摆锤的振动频率高于预定的最大值时，摆锤上的棘爪便会深入绳轮中的止停爪内，从而实现让限速器停止运行的目的。
2.2离心式限速器及其工作原理离心式限速器常见的有两种，一种为水平轴转动型，另一种为垂直轴转动型，其中以第一种最为常见。
离心式限速器的工作原理如下：限速器旋转的离心力作用于甩块上，甩块在离心力的作用下飞速旋转，伴随着速度的不断提高，最终将甩块甩出旋转中心，当甩块碰触到电气触板的开关后会将电气安全触电断开，在甩块的作用下，超速开关发生动作并带动碰闩让碰闩松开夹绳的棘爪，最终电梯停止运行。
电梯型式试验规则(校稿)2016-07-01
电梯型式试验规则(校稿)2016-07-01特种设备安全技术规范TSG T7007—2016前言2004年以来，根据国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)的有关要求，中国特种设备检测研究院(以下简称中国特检院)技术法规部组织有关专家开展了电梯型式试验规则及相关电梯整机、部件和安全保护装置型式试验细则的起草工作。
至2011年，基本形成了电梯型式试验规则及相关细则的草案。
根据安全监察工作思路调整以及将规则与细则合并等新要求，2011年6月，国家质检总局特种设备局向中国特检院下达了《电梯型式试验规则》起草任务书。
中国特检院接到任务后，组织有关专家成立起草组，并在上海市召开了首次工作会议。
之后，起草组召开了多次工作会议，于2014年9月形成征求意见稿。
2014年10月，国家质检总局以质检特函〔2014〕32号文征求基层、有关部门、单位和专家及公民的意见。
根据征求到的意见，起草组对征求意见稿进行了修改并形成送审稿。
2014年11月，送审稿提交国家质检总局特种设备安全技术委员会审议。
根据审议意见和典型事故案例，起草组又召开多次专题会议，对送审稿进行了修改，于2015年11月形成报批稿。
2016年6月6日，由国家质检总局批准颁布。
本规则明确了电梯型式试验的总体原则、程序和要求，电梯整机、部件及安全保护装置的型式试验内容、方法和要求等，为规范电梯型式试验工作，提高电梯型式试验工作质量提供了依据。
本规则主要起草单位和人员如下：国家电梯质量监督检验中心马培忠周春明上海交通大学电梯检测中心朱昌明张晓峰冯宏景深圳市特种设备安全检验研究院刘锡奎张怀继陈桂洲广东省特种设备检测研究院罗志群佘昆中国特种设备检测研究院李赵西子奥的斯电梯有限公司温爱民上海三菱电梯有限公司何新民日立电梯(中国)有限公司鲁国雄迅达(中国)电梯有限公司张晓松巨人通力电梯有限公司蒋灏东南电梯股份有限公司马凌云江苏省特种设备安全监督检验研究院苏州分院李宁上海市质量技术监督局彭力特种设备安全技术规范TSG T7007—2016此外，国家电梯质量监督检验中心王衡、李新龙、冯云、耿建，深圳市特种设备安全检验研究院刘东洋、邢箭、丘彬、李灌辉，广东省特种设备检测研究院张捷、李楚锋，浙江省特种设备检验研究院王学斌，中国特种设备检测研究院沈勇、鄂立军，辽宁省质量技术监督局杨跃存，华升富士达电梯有限公司陈路阳等同志参加了本规则的编写和研讨工作。
电梯限速器校验作业指导书
在电梯定期检验过程中，限速器出现下列情况之一，需要现场校验限 速器，并出具校验报告： （1）使用周期达到 2 年的限速器，并且定期检验时无限速器校验报 告； （2）使用周期达到 5 年的杂物电梯限速器，并且定期检验时无限速 器校验报告； （3）限速器动作出现异常； （4）限速器各调节部位封记损坏的电梯。
（1）每个动作速度应测量三次，取平均值，如果发现某一测量 值异常，应重新测量三次。
（2）不应戴手套检查旋转部件，且应注意剪切和挤压等危险。 （3）驱动电机的转速变化率应尽量小，即应以尽可能低的加速 度来达到限速器的动作速度，以便消除惯性影响。 （4）校验后应将限速器钢丝绳及时复位（限速器绳复位时，应 防止绳的张力过大及大力钳的意外窜动），并对限速器、安全钳拉杆 和底坑限速器张紧轮等相关部件的复位情况进行确认，并以检修速度 先向上后向下，先点动后小距离运行，确认无异常情况后，电梯方可 投入正常运行。 （5）对于拆卸下来的限速器，限速器绳轮的节圆直径 D=D -2h+d
特殊情况下，电梯设计文件对温度、湿度、电压、环境空气条件等 进行了专门的规定的，检验现场的温度、湿度、电压、环境空气条件等应 符合电梯设计文件的规定。
对于不具备现场校验条件的电梯，或者限速器校验操作时可能导致危 险，校验人员可以中止校验并，要求电梯使用单位将限速器拆下进行校验。
.
（1）限速器外观检查 限速器的铭牌应标注型号、额定速度、电气和机械动作速度；
（4）校验人员应配备和穿戴必需的防护用品，安全监督员（现 场检验组长）应做好安全交底，并且告知检验员应遵守施工现场或者 使用单位明示的安全管理规定。
进入检验现场时，校验人员应首先确认现场校验条件。校验现场 应具备以下条件:
TSG T7009-200× 电梯限速器型式试验细则
⑷限速器动作时所产生的限速器绳张紧力的预期值
⑸由该限速器操纵的安全钳装置的类型
⑹摩擦曳引式限速器绳轮的槽型和摩擦力的设计计算说明或热处理硬度参数
⑺限速器配套装置：钢丝绳和连接方式、安全钳提拉机构和张紧装置的结构，张紧装置最小重量
⑻限速器用钢丝绳结构、直径和最小破断负荷，钢丝绳承载安全系数的设计计算说明
(1)申请人的提拉力预期值
(2)300N
(1)使用限速器钢丝绳张紧力测试装置进行至少3次提拉力试验
(2)每一次得到的试验值均应不小于要求值
3.2
对于夹持式限速器，动作试验后钢丝绳不得产生永久变形
外观检查
4
限速
器绳
4.1
限速器应该由与之相配的钢丝绳驱动，钢丝绳的公称直径应该不小于6mm
(1)检查钢丝绳的结构符合要求
(2)使用游标卡尺测量钢丝绳直径
(3)由提拉力试验测得的最大提拉力验证钢丝绳的安全系数符合要求
4.2
限速器绳承载的安全系数应不小于8
第七条型式试验的内容、要求与方法，必须按照本细则《电梯限速器型式试验内容要求与方法》（附件2）的规定执行。特殊情况应当按照《电梯型式试验规则》的规定执行。
第八条申请单位可以派人参加型式试验。
第九条型式试验完成后，型式试验机构必须按照《电梯型式试验规则》的规定和本细则规定的电梯限速器的《特种设备型式试验报告》（附件3）格式，出具《特种设备型式试验报告》和《特种设备型式试验合格证》，《特种设备型式试验合格证》应当附有《电梯限速器产品配置表》（附件4）。
第五条型式试验申请单位应当为型式试验机构提供一套安装调试完毕、能够正常使用的限速器做为型式试验样品，并且还应当提供与正常安装使用相同的限速器钢丝绳一根，钢丝绳的长度由型式试验机构确定，以及与限速器配套的张紧装置一套。
电梯限速器型式试验内容、要求和方法
电梯限速器型式试验内容、要求和方法
一、概述
1、制造厂或其授权的代理人（申请单位）应填写型式试验申请书，并提交给经国家特种设备监督管理部门核准的型式试验机构。
2、试验样品的选送应由型式试验机构和申请单位商定。
3、申请单位可以派人参加型式试验。
4、型式试验必备的仪器设备
a、限速器电气和机械动作速度测试仪。
b、限速器钢丝绳张紧力测试装置。
c、或采用能够达到与上述仪器设备同样功能的仪器设备。
5、申请单位需向型式试验机构提供说明下列内容的文件资料：
⑴、限速器设计制造参数：
a、由该限速器操纵的安全钳装置的类型；
b、使用该限速器的电梯的最大和最小额定速度；
c、限速器动作时所产生的限速器绳张紧力的预期值；
d、限速器结构、动作、材料和主要零件的尺寸和公差的装配详
图；
e、限速器配套装置：钢丝绳和连接方式、安全钳提拉机构和张
紧轮的结构、尺寸和公差的装配详图；
f、限速器用钢丝绳结构、直径和最小破断负荷；
⑵、证书及随机资料：
a、上一年度限速器型式试验报告和型式试验证书，新产品的型
式试验除外；
b、限速器的调试证书复印件；
c、限速器使用维护说明书；
d、限速器用钢丝绳检验或试验报告；
⑶、试验单位要求的其它补充资料。
6、申请单位需向型式试验机构提供下列试验样品：
⑴、限速器一套；
⑵、与正常安装使用相同的限速器钢丝绳一根，钢丝绳的长度由
型式试验机构确定。
⑶、与限速器配套的张紧装置一套。
二、型式试验的内容要求与方法应符合下表的要求。
电梯限速器测试报告
电梯限速器测试报告1.引言2.测试目标本次测试的主要目标是验证电梯限速器的以下性能指标：-触发速度：限速器的触发速度是否符合设计要求，即在超速情况下是否能及时触发制动装置。
-制动效果：限速器触发后，制动装置是否能有效减速并停止电梯。
-可靠性：限速器的工作是否稳定可靠，是否存在误报或漏报的情况。
3.测试方法为了模拟真实的工作条件，我们采用了以下测试方法：-设定不同的运行速度，逐步增加到额定速度，并记录触发限速器的速度。
-模拟限速器触发后的制动过程，测量制动装置的减速度和制动距离。
-进行多次重复测试，以验证限速器的可靠性。
4.测试结果经过一系列测试，我们得到了如下结果：-触发速度：限速器的触发速度为额定速度的1.05倍，符合设计要求。
-制动效果：在限速器触发后，制动装置能够迅速减速并停止电梯，制动距离符合要求。
-可靠性：进行了多次测试，限速器工作稳定可靠，没有出现误报或漏报的情况。
5.结论根据上述测试结果，我们得出以下结论：-电梯限速器的触发速度符合设计要求，能够及时触发制动装置。
-限速器触发后的制动效果良好，能够有效减速并停止电梯。
-限速器工作稳定可靠，没有出现误报或漏报的情况。
6.建议基于以上结论，我们提出以下建议：-在日常维护中，定期检查限速器的工作状态，确保其正常运行。
-针对限速器的触发速度和制动效果，制定相应的维护和保养计划，保证其长期可靠工作。
7.总结本次电梯限速器测试验证了其性能和可靠性，结果表明限速器能够有效地保障电梯的安全运行。
我们将根据测试结果提出的建议，进一步加强对电梯限速器的维护和保养，确保电梯系统持续稳定运行，保障乘客和货物的安全。
限速器型式试验要求
附件K限速器型式试验要求K1 适用范围本附件适用于限速器的型式试验。
K2 引用标准(1)GB 7588－2003《电梯制造与安装安全规范》(含第1号修改单)；(2)GB 21240－2007《液压电梯制造与安装安全规范》；(3)GB 25194－2010《杂物电梯制造与安装安全规范》。
K3 名词术语本附件采用K2引用标准和本节确定的术语：K3.1 限速器绳张紧力仅在张紧装置作用下限速器单侧钢丝绳所受到的力。
K3.2 限速器绳的提拉力限速器动作后限速器绳所输出的提拉安全钳的力。
K3.3 夹持式限速器动作后通过夹绳装置夹持限速器绳以产生提拉力的限速器。
K3.4机械火花因摩擦、碰撞、冲击等非电气原因产生的火花。
K4主要参数和配置的适用原则K4.1主要参数变化适用的电梯额定速度发生变化时，应当重新进行型式试验。
K4.2 配置变化下列情况之一的配置发生变化，应当重新进行型式试验：(1)结构型式（离心甩块式、离心甩球式等）改变；(2)产生提拉力的结构型式（夹持式、非夹持式等）改变；(3)绳轮节圆直径改变；(4)适用钢丝绳直径改变；(5)绳轮绳槽类型改变；(6)限速器绳张紧力超出范围；(7)增设或减少机械方式触发钢丝绳制动器功能；(8)增加触发上行动作的安全钳功能；(9)增设或减少机械方式触发轿厢上行超速保护装置其他型式的制动部件；(10)增设在本附件中有检验要求的电气安全装置或电气触发装置；(11)增设远程控制功能；(12)工作环境由室内型向室外型改变；(13)防爆型式改变。
注K-1：相同型号规格的限速器，适用的额定速度不变仅动作速度调试值（如安装于对重侧的限速器等）有差异时，不需重新进行型式试验。
K4.3适用范围适用的参数范围和配置见表K-1。
表K-1 产品适用参数范围和配置表K5 技术资料要求与审查型式试验机构应当对申请单位按照本节要求提交的技术资料进行审查，确认是否符合本规则和相关标准的要求。
K5.1合格证明及说明书(1)产品合格证(产品质量证明文件)；(2)出厂调试证书；(3)安装、调试、使用、维护说明书。
电梯型式试验规定
附件1《电梯型式试验规则》（TSG T7007-2016）第1号修改单一、正文修改将“国家质量监督检验检疫总局”和“国家质检总局”分别修改为“国家市场监督管理总局”和“市场监管总局”。
二、附件A修改将“玻璃轿门”修改为“玻璃轿门和前置轿门”。
三、附件H修改在附件H中增加附录h，其内容如下：附录h斜行电梯型式试验要求h1 适用范围本附录适用于沿倾斜路径运行的曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯(以下统称“斜行电梯”)的型式试验。
h2 引用标准本规则H2（1）～（4）引用标准以及GB/T 35857—2018《斜行电梯制造与安装安全规范》。
h3 名词术语本附录h2引用标准和本规则H3规定的术语。
h4 主要参数和配置的适用原则h4.1 斜行电梯主要参数变化斜行电梯的主要参数变化符合下列之一时，应当重新进行型式试验：(1)见H4.1.1和H4.1.2；(2)倾斜角小于等于45°的单一倾斜角度斜行电梯的倾斜角改变超过15°，或者改变后倾斜角大于45°；(3)倾斜角大于45°的单一倾斜角度斜行电梯的倾斜角改变超过15°，或者改变后倾斜角小于等于45°；(4)多倾斜角度斜行电梯的倾斜角度改变。
h4.2 斜行电梯配置变化斜行电梯配置变化符合下列之一时，应当重新进行型式试验：(1)见H4.2（1）～（5）、（7）～（9）、（12）、（13）；(2)斜行电梯的轿门位置(侧置、前置)改变；(3)斜行电梯的轿厢与承载架（或悬挂架）的连接方式改变；(4)斜行电梯的曳引钢丝绳与运载装置的连接方式（一端、两端）改变；(5)斜行电梯的运载装置运行轨道、护轨、导轨、安全钳夹持部件总数量减少；(6)斜行电梯的限速器类型（钢丝绳驱动的限速器、非钢丝绳驱动的机械式限速器、可编程电子限速器）改变。
h4.3 适用参数范围及配置斜行电梯适用的参数范围和配置见表H-2(不含防爆和液压电梯相关项)和表h-1。
电梯轿厢上行超速保护装置型式试验细则
电梯轿厢上行超速保护装置型式试验细则第一条为了规范电梯轿厢上行超速保护装置的型式试验，统一电梯轿厢上行超速保护装置型式试验的项目、内容、要求、方法与型式试验报告书格式，根据《特种设备安全监察条例》和《电梯型式试验规则》，制定本细则。
第二条本细则适用于曳引驱动电梯的轿厢上行超速保护装置，可用于安装在轿厢上或对重上直接作用于电梯导轨的制动减速装置、钢丝绳制动器以及直接作用在曳引轮或最靠近曳引轮的曳引轮轴上的制动器（以下简称制动器）等型式的轿厢上行超速保护装置的型式试验。
轿厢上行超速保护装置的种类很多，因此试验方法不限于下表规定的内容。
根据具体的结构型式，在满足GB7588第9.10节和附录F7规定的前提下，委托方可与试验机构协商具体试验方案。
第三条开展电梯轿厢上行超速保护装置型式试验的技术机构（以下简称型式试验机构），以及上述电梯的设计与制造等相关单位，必须遵守本细则的规定。
第四条型式试验机构根据试验申请方提供的最大系统质量、最大动作速度和最小系统质量、最小动作速度进行试验。
不同系统质量或动作速度试验时，如需要对制动减速装置进行调整，应按申请方给出的调整方法和调整参数进行，并按申请方提供的中间质量、中间速度进行试验验证，验证试验可只进行一次。
第五条对于作用于电梯导轨的同一型号系列的制动减速装置（安全钳），如果在其结构不变、施力弹性元件和制动力不变的情况下，只是制动元件厚度尺寸的调整就可适用于不同导向面宽度的导轨（导轨的材质和表面状态完全相同），则只须进行一种导向面宽度导轨的试验即可覆盖其它导向面宽度的导轨。
第六条同一型号系列的制动器，按照所适用的系统质量范围、电梯额定载重量范围和速度范围进行试验。
同一型号系列是指制动器的结构型式、与施加制动力有关的零部件的尺寸、作用方式和允许安装部位以及适用工作环境完全相同。
动作触发方式不同的制动器，只需补充进行4次其触发机构的动作试验，不再重复进行相同的制动试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特种设备安全技术规范 TSG T7009-200×
附件1
电梯限速器型式试验所需要的技术文件和资料
序号项目内容要求
1 申请单位和制造单位信息⑴申请单位名称、地址、联系人和联系方式
⑵制造单位名称、地址
2 限速器设计制造参数⑴限速器型号规格
⑵限速器结构、动作、所用材料、部件尺寸和配合公差装配图
⑶使用该限速器的电梯的最大和最小额定速度
⑷限速器动作时所产生的限速器绳张紧力的预期值
⑸由该限速器操纵的安全钳装置的类型
⑹摩擦曳引式限速器绳轮的槽型和摩擦力的设计计算说明或热处理硬度参数
⑺限速器配套装置：钢丝绳和连接方式、安全钳提拉机构和张紧装置的结构，张紧装置最小重量⑻限速器用钢丝绳结构、直径和最小破断负荷，钢丝绳承载安全系数的设计计算说明
3 使用资料使用说明书，产品合格证和限速器钢丝绳检验报告等
4 特别说明资料特殊环境使用要求的说明资料及其申请方认为其它需要说明或提供的资料
5 其它必要资料型式试验机构与型式试验申请方协商后，要求补充的其它必要资料
附件2
电梯限速器型式试验内容要求与方法
项目及编号试验内容与要求试验方法
1.1 操纵轿厢安全钳的限速器的动作速度应不小于轿厢运行额定速度的115%，但应该小于下列各值：(1)对于除了不可脱落滚柱以外的瞬时式安全钳装置为0.8m/s
(2)对于不可脱落滚柱式瞬时安全钳装置为1.0m/s
(3)对于带缓冲作用的瞬时式安全钳或额定速度不大于1.0m/s的渐进式安全钳装置为1.5m/s
(4)对于额定速度大于1.0m/s的渐进式安全钳装置为1.25v+0.25/v，m/s
v -- 额定速度，m/s
1 机械动作速度
1.2 操纵对重或平衡重安全钳的限速器（如果有）的动作
速度应大于轿厢限速器的动作速度，但不得大于轿厢
限速器的动作速度值的10%
(1)使用限速器动作速度测
试仪测试机械动作速度
(2)应该至少进行20次的机
械动作速度试验，并且20
次的机械动作速度值应该
在规定的极限范围内
2.1 安装在限速器上的电气安全装置的动作速度应小于限速器动作速度，对于额定速度不大于1.0m/s的电梯，电气安全装置动作速度应不大于限速器动作速度
2 超速保护
电气
装置 2.2 电气安全装置应该符合GB7588-2003 14.1.2的要求,
安装应该牢固，其功能不应由于运转和动作而发生改
变
(1)限速器动作速度测试仪
测试机械动作速度同时测
试20次电气动作速度
(2)应该至少进行5次反向
电气动作速度测试
(3)每一次试验的电气动作
速度均应该符合要求
3.1 限速器动作时，限速器绳的张紧力（限速器的提拉力）
不得小于以下两个值的较大值：
(1)申请人的提拉力预期值
(2)300N
(1)使用限速器钢丝绳张紧
力测试装置进行至少3次提
拉力试验
(2)每一次得到的试验值均
应不小于要求值
3 提拉力
3.2 对于夹持式限速器，动作试验后钢丝绳不得产生永久
变形
外观检查
4.1 限速器应该由与之相配的钢丝绳驱动，钢丝绳的公称直径应该不小于6mm
4
限速
器绳
4.2 限速器绳承载的安全系数应不小于8 (1)检查钢丝绳的结构符合要求
(2)使用游标卡尺测量钢丝绳直径
(3)由提拉力试验测得的最大提拉力验证钢丝绳的安全系数符合要求
特种设备安全技术规范 TSG T7009-200×
项目及编号试验内容与求试验方法
5.1 对于只靠限速器绳和绳轮的摩擦力来产生张紧力（提拉力）的曳引式限速器，限速器的设计制造要求：
(1)轮槽应该经过附加的表面硬化处理；或：
(2)轮槽底部应该有一个符合GB7588-2003 M2.2.1要求的切口槽
5.2 曳引式限速器应该规定限速器张紧装置的最小质量（最小张紧力）
5 轮槽
5.3 限速器绳轮的节圆直径与绳的公称直径之比不应小
于30
(1)检查或测量实物
(2)查阅设计资料
6.1 如果安全钳装置释放后，限速器未能够自动复位，则应该设置一个电气安全装置来阻止在限速器处于动作状态期间电梯的启动
6 复位
检查
6.2 该电气安全装置应该符合GB7588-2003 14.1.2的要
求,安装应该牢固，其功能不应由于运转和动作而发
生改变
(1)检查实物
(2)操作检查
附件3
特种设备型式试验报告
报告编号：
设备种类电梯安全保护装置
设备名称电梯限速器
型号规格
申请单位
制造单位
（型式试验机构名称）
特种设备安全技术规范 TSG T7009-200×
（试验机构标志）（试验机构名称）型式试验报告No：
第页共页
产品名称型号规格
申请单位单位地址
制造单位单位地址
样品编号生产日期
试验地点试验日期
试验环境
条件
试验
依据
《电梯型式试验规程》《电梯限速器型式试验细则》
试
验
结
论
试验：日期：审核：日期：批准：日期：机构核准证号：
（检验机构检验专用章） 年 月 日
（试验机构标志）（试验机构名称）型式试验报告No：
第页共页
电梯限速器样机主要技术性能参数及配置型号规格样品编号
送检日期试验日期
结构型式
操纵的安全钳装置的类型
适用的电梯额定速度(m/s)
机械动作速度(m/s)
电气动作速度(m/s)
限速器动作时所产生的限速
器绳的张紧力的预期值（N）
限速器绳的直径和结构(mm)
设计参数
张紧装置最小质量(kg)
特种设备安全技术规范TSG T7009-200
×
（试验机构标志）（试验机构名称）型式试验报告No：
第页共页
序号项目
编号
试验项目试验结果结论1.1 操纵轿厢安全钳的限速器的机械动作速度
1
1.2 操纵对重或平衡重安全钳的限速器的机械动作速度
2.1 安装在限速器上的电气安全装置的电气动作速度
2
2.2 电气安全装置检查
3.1 限速器动作时，限速器绳的张紧力（限速器的提拉力）的测试
3
3.2 动作试验后钢丝绳变形检查
4.1 限速器配用的钢丝绳结构形式检查
4
4.2 限速器绳承载的安全系数应不小于8
5.1 对于只靠限速器绳和绳轮的摩擦力来产生张紧力（提拉力）的曳引式限速器，限速器轮槽的设计制造要求检查
5
5.2 曳引式限速器应该规定限速器张紧装置的最小质量（最小张紧力）
6.1 非自动复位限速器应该设置一个电气安全装置来阻止在限速器处于动作状态期间电梯的启动
6
6.2 该电气安全装置应该符合GB7588-2003 14.1.2的要求,安装应该牢固，其功能不应由于运转和动作而发生改变
附：
1、特殊说明
2、试验数据、曲线、图表、产品照片
附件4
电梯限速器产品配置表
型式试验合格证编号： No. TX 3XXX-XXX-XX XXXX 产品名称电梯限速器
型号规格结构型式
操纵的安全钳
限速器绳张紧力N 装置的类型
适用电梯的额定速度m/s 限速器绳的直径和结构
机械动作速度m/s 电气动作速度m/s
张紧装置最小
kg
质量。
