LED封装工艺以及各站工艺作用一、LED封装工艺介绍LED封装工艺是将LED芯片、引线和外壳材料通过各种工艺流程进行封装，并通过金线焊接等工艺将引线与芯片连接，最终形成完整的LED光源。

封装工艺直接影响LED产品的性能和质量，也是LED产业链中的重要环节之一、常见的LED封装工艺有贴片封装、背胶封装、球泡封装和模组封装等。

1、贴片封装贴片封装是将LED芯片通过SMT设备贴在PCB基板上，然后通过回流焊接将芯片与基板连接。

贴片封装制造工艺简单、效率高，适用于批量生产，广泛应用于指示灯、车内灯等领域。

2、背胶封装背胶封装是将LED芯片放置在胶水中，经过固化形成背胶，然后进行线焊接。

背胶封装能够提高LED灯珠的防水性能，常用于户外照明和大型显示屏等场合。

3、球泡封装球泡封装是将LED芯片封装在玻璃灯泡内，然后通过线焊接将芯片与引线连接，最终形成常见的LED球泡灯。

球泡封装的优势是灯光均匀，视觉效果好，常用于室内照明和装饰灯饰等领域。

4、模组封装模组封装是将多个LED芯片进行封装，放置在PCB基板上，并通过线焊接连接。

模组封装常用于室外照明和广告显示屏等场合，具有防水、抗风化和可拆卸性能。

1、芯片测试芯片测试是封装过程中的重要环节，用于检测芯片的电性能、光效和色温等参数，对于提高产品质量和减少不良品率非常重要。

2、引线焊接引线焊接是将芯片与引线连接的关键工艺，通过高温焊接将引线与芯片焊在一起，保证电流通畅，引线与芯片之间的连接牢固。

3、背胶固化背胶固化是将涂有背胶的LED灯珠放置在特定的固化机器中进行固化，固化后的胶水能够有效保护芯片和引线，提高产品的防水性能。

4、外形整形外形整形是通过机器对封装好的LED灯珠进行整形，使得LED灯珠的外形更加美观，并符合产品设计要求。

5、测试分类测试分类是利用测试设备对封装好的LED灯珠进行光电参数测试，包括颜色、亮度、色温等参数，合格产品通过测试后可以进入后续的灯具组装环节。

LED封装工艺及产品介绍

LED封装工艺及产品介绍LED（Light Emitting Diode）是一种半导体器件，其具有发光、长寿命、低功耗、发光效率高等优点，因此在照明、显示、通讯等领域得到广泛应用。

而LED封装工艺是将LED芯片固定在支座上并进行封装，以保护LED芯片并增强其发光亮度和稳定性。

本文将对LED封装工艺及产品做详细介绍。

1.芯片切割：将大面积的蓝宝石衬底上的芯片通过切割工艺分割成小块，每块一个芯片。

2.衬底处理：将芯片背面进行清洗和抛光处理，以提高光的反射效率。

3.焊接金线：使用金线将芯片正电极与底座连接，以供电。

金线的材料一般选择纯金或金合金。

4.包封胶：使用固化胶将芯片包封在透明树脂中，以保护芯片不受湿氧侵蚀和机械损害。

5.电极镀膜：通过真空镀膜或湿法镀膜技术，在芯片的正负电极上涂覆一层金属薄膜，以增加电极的导电性。

经过以上工艺处理后，LED芯片就成功封装成LED灯珠或是LED灯管等各类产品。

根据不同的应用需求，LED产品可以进一步细分为以下几种：1.LED灯珠：是一种通过封装工艺将LED芯片固定在底座上的产品。

它通常具有高亮度、长寿命、低能耗等特点，广泛应用于LED照明领域。

2.LED灯管：是一种通过封装工艺将多个LED灯珠串联或并联在一起，形成条状灯管的产品。

它具有均匀照明、高照度等特点，广泛应用于室内、室外照明等场合。

4. RGB LED：RGB（Red, Green, Blue）LED是一种通过使用多个LED芯片，分别发出红、绿、蓝三种颜色的光，从而形成各种不同颜色的光源。

它广泛应用于彩色显示、彩色照明等场合。

除了以上介绍的LED产品，还有LED点阵屏、LED显示屏、LED模组等各种具有特殊功能和形状的LED产品，满足了不同行业的需求。

总之，LED封装工艺及产品已经在各个领域得到广泛应用，通过不断的研发与创新，LED产品的亮度、生产效率、稳定性等方面不断提高，助力推动绿色环保、高效节能的发展。

LED封装工艺以及各站工艺作用

LED封装工艺以及各站工艺作用

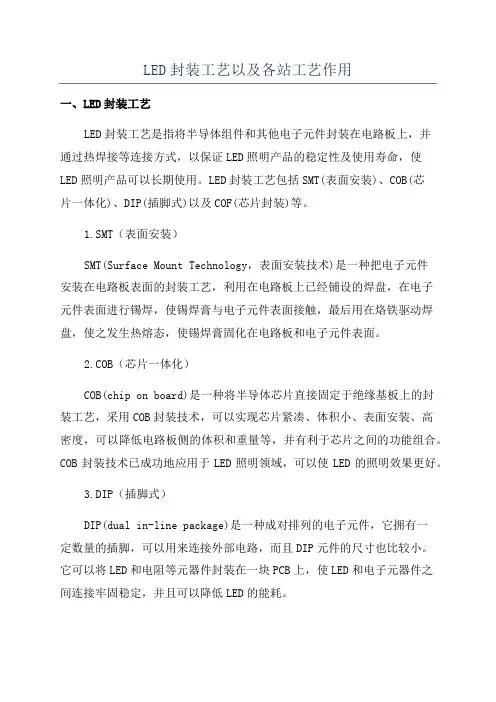

一、LED封装工艺
LED封装工艺是指将半导体组件和其他电子元件封装在电路板上，并
通过热焊接等连接方式，以保证LED照明产品的稳定性及使用寿命，使LED照明产品可以长期使用。

LED封装工艺包括SMT(表面安装)、COB(芯
片一体化)、DIP(插脚式)以及COF(芯片封装)等。

1.SMT（表面安装）
SMT(Surface Mount Technology，表面安装技术)是一种把电子元件
安装在电路板表面的封装工艺，利用在电路板上已经铺设的焊盘，在电子
元件表面进行锡焊，使锡焊膏与电子元件表面接触，最后用在烙铁驱动焊盘，使之发生热熔态，使锡焊膏固化在电路板和电子元件表面。

2.COB（芯片一体化）
COB(chip on board)是一种将半导体芯片直接固定于绝缘基板上的封
装工艺，采用COB封装技术，可以实现芯片紧凑、体积小、表面安装、高
密度，可以降低电路板侧的体积和重量等，并有利于芯片之间的功能组合。

COB封装技术已成功地应用于LED照明领域，可以使LED的照明效果更好。

3.DIP（插脚式）
DIP(dual in-line package)是一种成对排列的电子元件，它拥有一
定数量的插脚，可以用来连接外部电路，而且DIP元件的尺寸也比较小。

它可以将LED和电阻等元器件封装在一块PCB上，使LED和电子元器件之
间连接牢固稳定，并且可以降低LED的能耗。

LED生产工艺及封装步骤

LED生产工艺及封装步骤LED（Light Emitting Diode）是一种半导体器件，能够将电能转化为光能的能量转换器。

LED的生产工艺及封装步骤是一个复杂的过程，下面将详细介绍LED的生产工艺及封装步骤。

1.衬底选材LED的衬底选材通常采用氮化镓（GaN）材料。

GaN材料具有优良的导电性和热特性，能够满足LED工作时需要的高温和高电流。

2.薄膜生长在衬底上生长多个层次的半导体材料薄膜。

通常包括衬底的缺陷层、n型导电层、活性层和p型导电层。

这些薄膜的顺序和厚度会影响LED的电性能和光性能。

3.芯片制备将薄膜衬底切割成小块，形成独立的LED芯片。

每个芯片都要经过电性能测试和光性能测试，以确保符合要求。

4.金属电极制备在LED芯片上制备金属电极。

金属电极一般是由金属薄膜或金属线制成，用于引出电流和控制电池的正负极性。

5.封装材料选择在LED芯片上方涂覆一层透明的封装材料。

这种封装材料通常选择有机树脂或硅胶，能够保护LED芯片并提高光的折射率，提高光的输出效率。

6.色温和亮度校正根据需要，对LED的色温和亮度进行校正。

通过调整封装材料的混合比例和制造工艺，可以使LED发出不同颜色和亮度的光。

7.封装将LED芯片放置在封装材料内，利用封装设备将封装材料固化。

这一步骤可以选择多种封装方式，如晶粒封装、敞口封装和有灯泡的封装等。

8.电性能测试对封装好的LED进行电性能测试，包括电压、电流、电阻和功率等参数的测量。

确保封装后的LED与设计要求一致，并具有稳定的电性能。

9.光性能测试对封装好的LED进行光性能测试，包括颜色、亮度、发光角度和光衰等参数的测量。

确保封装后的LED具有稳定的光性能，并满足应用需求。

10.温度老化测试将封装好的LED放置在高温环境中进行老化测试。

通过长时间高温老化测试，可以评估LED的长期稳定性和寿命，并提前筛选出潜在的缺陷。

11.出货检验对符合要求的LED进行出货检验，保证质量和性能的一致性。

led 工艺流程

led 工艺流程LED（Light Emitting Diode）是一种半导体器件，具有发光效果，是现代照明领域中常见的光源之一。

LED工艺流程是指在制造LED 器件时所采取的一系列生产工艺步骤。

本文将详细介绍LED工艺流程的各个环节及其作用。

1. 衬底准备：在LED制造过程中，需要选择合适的衬底材料，常用的有蓝宝石、氮化镓等。

衬底准备是制备LED器件的第一步，其主要目的是为了提供一个稳定的基底，便于后续工艺的进行。

2. 衬底清洗：在衬底准备完成后，需要对衬底进行清洗，以去除表面的杂质和污染物。

这是保证器件质量的重要步骤，清洗过程中要使用去离子水和有机溶剂等，确保衬底表面的干净度。

3. 衬底外延：外延是指在衬底表面沉积一层具有所需结构和性质的材料。

常用的外延方法有分子束外延、金属有机化学气相沉积等。

外延过程中需要控制温度和材料的流动速度，以获得均匀的薄膜。

4. 光刻：光刻是将光致化学反应用于半导体材料，通过光刻胶的光偏置，将图案转移到衬底上的一种技术。

光刻主要用于定义LED器件的结构，包括电极、导线等。

光刻液的选择和曝光时间的控制对于器件性能具有重要影响。

5. 腐蚀：制作LED器件时，需要将不需要的材料部分去除，以保留所需的结构。

腐蚀是一种常用的加工方法，可以通过化学反应去除材料。

腐蚀液的选择和腐蚀时间的控制对于器件的性能和外观有重要影响。

6. 电极制备：电极是LED器件的重要组成部分，它是LED的正负极连接点，以便于电流的注入和分布。

电极制备需要选择合适的材料和工艺方法，常用的有金属蒸发、电镀等。

电极的形状和尺寸对器件的性能和光输出有重要影响。

7. 封装：LED器件制备完成后，需要进行封装，以保护器件，提高光效和可靠性。

封装过程中需要将LED芯片与导线连接，并加入透明的封装材料。

封装的方法有多种，如胶滴封装、球型封装等，需要根据器件的应用需求选择合适的封装方式。

8. 测试与筛选：完成LED器件的制备和封装后，需要对其进行测试和筛选。

led灯工艺

led灯工艺
LED灯工艺是指LED灯的制造过程中所采用的工艺技术和方法。

LED灯的制造过程一般包括以下几个方面的工艺：
1. 芯片制作工艺：LED灯的核心部件是LED芯片，其制作过
程主要包括选择合适的衬底材料、外延生长、切割芯片、薄膜制备、晶圆分光、电极制作等环节。

2. 封装工艺：LED芯片制作完成后，需要进行封装才能形成LED灯泡或LED光源。

封装工艺包括选用合适的封装材料、
封装过程中的封胶、焊接、固化等。

3. 壳体加工工艺：LED灯通常需要有壳体来保护芯片和电路，同时起到散热和防水等作用。

壳体加工工艺包括模具设计与制造、注塑成型、表面处理、组装等。

4. 电路连接工艺：LED灯的电路连接通常采用焊接或插件等
方式进行，焊接工艺包括选用适合的焊接方法、焊接设备和焊接材料等。

5. 规格检测工艺：在LED灯制造过程中，需要进行各种规格
的检测，包括亮度、色温、色彩一致性、发光效率、散热性能等。

6. 整体组装工艺：LED灯制造完成后，需要进行整体组装，
包括灯泡安装、电路连接、灯头装配等。

LED灯工艺的不断提高和创新，可以有效提升LED灯的品质和性能，降低制造成本，推动LED照明产业的发展。

led封装工艺以及各站工艺作用

烘烤固化
点胶入碗杯内
点胶站
万分位精密电子称
MUSASHI 搅拌机
远方排测机
所需物料：AB胶水；荧光粉
远方积分球测试仪
点胶站
防潮柜
（1）点胶目的：做为被动发光的荧光粉和芯片一起作用，生成白光；
（2）AB胶水烘烤后变成固体，有韧性，起保护芯片，金线的作用，同时也防止外界气体进入对内部材料的老化
Single Bond 二焊侧面
BBOS 二焊侧面
BSOB 二焊侧面
管制要点
焊线外观金线拉力金球推力线弧高度
Lamp-LED封装
峰端线颈/NecBk /Peak
金线/Wire C
金球 /BAall
焊垫/Bond Pad
晶片/Die
支架/ L/F
线颈/Neck D
魚尾 /StEitch
支架/ L/F
W=R+C=G+M=B+Y
LED封装目的
- 保护内部线路(晶片、金线)
- 连接外部线路 - 提供焊点 - 提供散热途径
ESD
__ _
IC Chip
Humidity
1.直插式
LED封装形式
□ Lamp-LED 2.贴片型(SMD)（协源）
□ Chip-LED
□ TOP-LED
□ Side-LED 3.功率型
项目
金线拉力 Wire pull
金球推力 Ball shear
线径
0.9mil 1.0mil 1.2mil 0.9mil 1.0mil 1.2mil
规格
≥5g ≥6g ≥8g ≥25g ≥30g ≥40g
可接受之破坏模式 B、C、D

led灯珠封装流程和工艺
