12V开关电源是一种电源供应装置，其工作原理基于开关电源的运行原理，主要包括以下几个核心组成部分：输入滤波器、整流器、滤波器、开关变换器、稳压器和输出滤波。

首先，输入滤波器用来对输入电源进行滤波，去除电源中的杂波和干扰信号，以保证电源工作的稳定性和可靠性。

接下来，整流器将滤波后的交流电源转换为直流电源，常用的整流方式有整流桥和整流电路等。

然后，滤波器对整流后的直流电进行二次滤波，以进一步平滑输出电压，减小输出波纹和杂散信号。

之后，开关变换器是整个开关电源的核心部分，它将输入直流电压变换为高频脉冲信号，并通过开关元件（如晶体管或MOS管）进行调控。

开关变换器的工作周期主要包括两个阶段：导通和关断。

在导通阶段，开关元件导通，将输入电压传导给输出端，同时能量储存在电感中。

在关断阶段，开关元件关断，输出端电感储存的能量释放给输出电路，从而产生稳定的输出电压。

为了确保输出电压的稳定性，稳压器在输出端对电压进行调节和控制。

常见的稳压方式有线性稳压和开关稳压等。

最后，输出滤波器用来去除输出电路中的高频噪声和杂波，确保输出电压的纯净性和稳定性。

通过以上的工作原理，12V开关电源可以将输入电源转换为稳定的12V直流电，并提供给相应的电子设备或电路进行工作。

直流电源原理，12v、24v、uc3842开关电源维修方法

直流电源原理，12v、24v、uc3842开关电源维修⽅法随着电⼒科技的迅速发展，电⼦设备精细化，⾼端化，对于电源的要求也越来越严格，所以能够⽤来稳定电源输出的开关电源也越来越得到⼴泛的使⽤，但是随之⽽来的各种电源开关的故障问题也困扰着⼈们，那么下⾯⼩编就讲⼀讲开关电源维修技巧和步骤，⽂章后⾯会为⼤家介绍关于12v开关电源，24v开关电源还有uc3842开关电源维修实例，以便加深⼤家的理解。

开关电源⼀、开关电源维修步骤（1）修理开关电源时，⾸先⽤万⽤表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，⾼频⼤功率整流管；抑制浪涌电流的⼤功率电阻是否烧断。

再检测各输出电压端⼝电阻是否异常，上述部件如有损坏则需更换。

（2）第⼀步完成后，接通电源后还不能正常⼯作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常⼯作的必备条件。

（3）然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块⼯作正常，接着检测PWM组件的⼯作状态，测量其电源输⼊端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常，利⽤220VAC/220VAC隔离变压器给开关电源供电，⽤⽰波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三⾓形，如TL494 CT端为锯齿波，FA5310其CT端为三⾓波。

输出端V0的波形是否为有序的窄脉冲信号。

（4）在开关电源维修实践中，有许多开关电源采⽤UC38××系列8脚PWM组件，⼤多数电源不能⼯作都是因为电源启动电阻损坏，或芯⽚性能下降。

当R断路后⽆VC，PWM组件⽆法⼯作，需更换与原来功率阻值相同的电阻。

当PWM组件启动电流增加后，可减⼩R值到PWM组件能正常⼯作为⽌。

在修⼀台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R（220K）上并接⼀个220K的电阻后，PWM组件⼯作，输出电压均正常。

输出功率60W(12V-5A)的开关电源设计(原理图、PCB layout、元件清单、变压器设计全部给出)

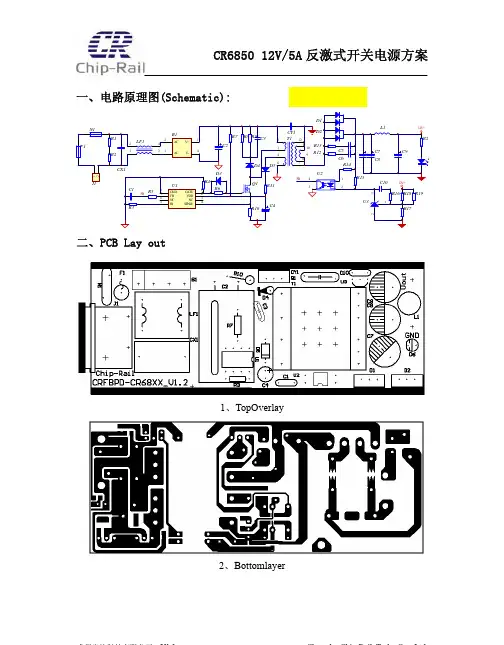

CR6850 12V/5A 反激式开关电源方案
Core & Bobbin
Winding W1 W2
Start Pin3 Pin10,11,12 Pin6 Pin2
Stop Pin2 Pin7,8,9 Pin4 Pin1
Wire Gauge(mm) 0.41*2 0.51*4 0.18*1 0.41*2
CR6850 12V/5A 反激式开关电源方案
R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 F1 J1 L1 LF1 N1 Q1 T1 U1 U2 U3 RES;CF;+/-5%,1/2W RES;SMD;1206;+/-5% RES;SMD;1206;+/-5% RES;MOF;+/-5%,2W RES;SMD;1206;+/-5% RES;SMD;1206;+/-5% RES;SMD;1206;+/-5% RES;SMD;0805;+/-5% RES;SMD;0805;+/-5% RES;SMD;0805;+/-5% RES;SMD;0805;+/-5% RES;SMD;0805;+/-5% RES;SMD;0805;+/-5%;Open RES;SMD;0805;+/-5% FUSE,T3AL/250V;4.5*14.5L;Glass POWER_ACIN Ф8*20; 5A FILTER;UU10.5 NTC;5D-9 MOSFET;7A;600V;TO220 TRANSFORMER;PQ26-20 SOT23-6/DIP8 DIP4 TO92
开关电源设计学习园地
2.2M 200K 200K 0.39Ω 18Ω 47Ω 47Ω 1K 3.3K 20K 10K 39K 1.5M 2K F3A/250V CON2 10uH 10mH 5D-9 7N60 PQ2620 CR6850 PC817B TL431

12V开关电源电路原理图

+12V、0.5A单片开关稳压电源电路+12V、0.5A单片开关稳压电源的电路如图所示。

其输出功率为6W。

当输入交流电压在110～260V范围内变化时，电压调整率Sv≤1％。

当负载电流大幅度变化时，负载调整率SI=5％～7％。

为简化电路，这里采用了基本反馈方式。

接通电源后，220V交流电首先经过桥式整流和C1滤波，得到约+300V的直流高压，再通过高频变压器的初级线圈N1，给WSl57提供所需的工作电压。

从次级线圈N2上输出的脉宽调制功率信号，经VD7、C4、L和C5进行高频整流滤波，获得+12V、0.5A 的稳压输出。

反馈线圈N3上的电压则通过 VD6、R2、C3整流滤波后，将控制电流加至控制端C上。

由VD5、R1，和C2构成的吸收回路，能有效抑制漏极上的反向峰值电压。

该电路的稳压原理分析如下：当由于某种原因致使Uo↓时，反馈线圈电压及控制端电流也随之降低，而芯片内部产生的误差电压Ur↑时，PWM比较器输出的脉冲占空比D↑，经过 MOSFET和降压式输出电路使得Uo↑，最终能维持输出电压不变。

反之亦然。

为了抑制初、次级之间的共模干扰，在N2、N3的同相端还并联一只1500pF／2kV的高压陶瓷电压C6。

VD5可以选用 UF4005(1A／600V)型超快恢复二极管。

VD6选1N4148型硅高速开关二极管。

VD7须采用3A／40V以上的肖特基二极管，可选B82— 004型(15A／40V)。

C2宜选2200pF／1kV的高压陶瓷电容。

R1为C2的泄放电阻，可防止断电后在C2上积累的电荷形成高压。

为降低空载电压，在输出端并联一只 560Ω的最小负载电阻。

高频变压器可选国产E-20型铁氧体磁心。

其截面积Sj=0．25cm2。

绕制方法应为先绕N1，再绕N2，最后绕N3，并需注意线圈的极性。

各绕组所用漆包线的线径与匝数已标明在图中。

12V,5A直流稳压电源电路图电源电路

12V,5A直流稳压电源电路图电源电路
12V,5A直流稳压电源电路图
12V,5A直流稳压电源电路图
本文介绍不仅可用于仪表电路，也可用于视频或功率小于５０Ｗ的音频放大器电源，如下图所示
工作原理：该电源电路简单，它用变压器Ｔ把市电２２０Ｖ降压为３０Ｖ，该低压经Ｄ１～Ｄ４整流，再用Ｃ１、Ｃ２的大容量电解电容器４７００μＦ滤波，结果在Ａ点可获得纹波很低的直流（ＤＣ）电压。

电路的稳压部分是一种串联的稳压器，其中三端稳压器ＩＣ１（ＬＭ７８０５）的输出供给稳压器输出管（大功率三极管Ｔ）基极的基准参考电压。

ＩＣ１的公共端又外加稳压管ＺＤ１和ＬＥＤ（红色）作偏置电压，结果稳压器的输出直流电压可达＋１２．２Ｖ。

当电路故障引起输出电压超过１５Ｖ时，因Ｒ１上的压降使晶闸管单向可控硅ＳＣＲ触发导通，此时电路中的熔丝Ｆ熔断，稳压电源无输出而得到保护。

元件选择和电路扩展应用：变压器Ｂ的次级电压为３０Ｖ，电流
为５Ａ，其余元器件选取均由图中标注。

该稳压器均可以改变ＩＣ１公共端的偏置电压，使稳压器的输出电压在一定范围内变化。

此时变压器Ｔ的输出电压和ＺＤ２的稳压值及Ｒ１值也应作相应调整。

该电源可装在印制板上，再用小盒组装成方便的具有稳压输出的适配器电源，其中ＬＥＤ可装在小盒的面板上作电源指示。

12V3A(40W)开关电源电路图(含相关元件参数)

12V3A（40W）开关电源电路图(含相关元件参数)

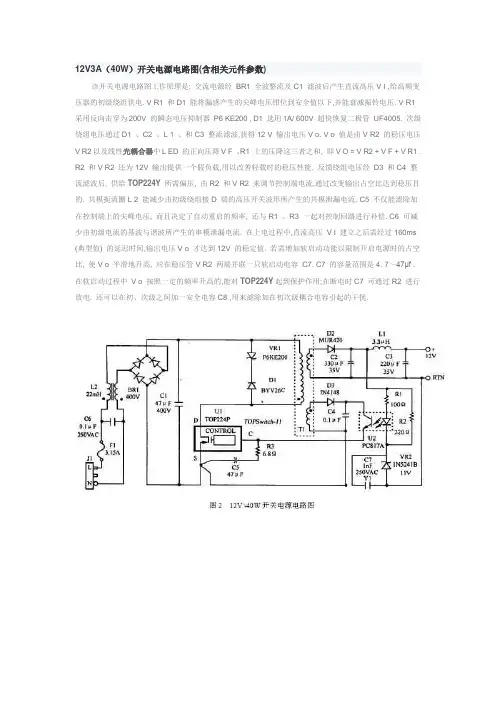

该开关电源电路图工作原理是: 交流电源经BR1 全波整流及C1 滤波后产生直流高压V I ,给高频变压器的初级绕组供电. V R1 和D1 能将漏感产生的尖峰电压钳位到安全值以下,并能衰减振铃电压. V R1 采用反向击穿为200V 的瞬态电压抑制器P6 KE200 , D1 选用1A/ 600V 超快恢复二极管UF4005. 次级绕组电压通过D1 、C2 、L 1 、和C3 整流滤波,获得12 V 输出电压V o. V o 值是由V R2 的稳压电压V R2以及线性光耦合器中L ED 的正向压降V F 、R1 上的压降这三者之和, 即V O = V R2 + V F + V R1 . R2 和V R2 还为12V 输出提供一个假负载,用以改善轻载时的稳压性能. 反馈绕组电压经D3 和C4 整流滤波后, 供给TOP224Y所需偏压, 由R2 和V R2 来调节控制端电流,通过改变输出占空比达到稳压目的. 共模扼流圈L 2 能减少由初级绕组接D 端的高压开关波形所产生的共模泄漏电流. C5 不仅能滤除加在控制端上的尖峰电压, 而且决定了自动重启的频率, 还与R1 、R3 一起对控制回路进行补偿. C6 可减少由初级电流的基波与谐波所产生的串模泄漏电流. 在上电过程中,直流高压V I 建立之后需经过160ms (典型值) 的延迟时间,输出电压V o 才达到12V 的稳定值. 若需增加软启动功能以限制开启电源时的占空比, 使V o 平滑地升高, 应在稳压管V R2 两端并联一只软启动电容C7. C7 的容量范围是4. 7～47μf . 在软启动过程中V o 按照一定的频率升高的,能对TOP224Y起到保护作用;在断电时C7 可通过R2 进行放电. 还可以在初、次级之间加一安全电容C8 ,用来滤除加在初次级耦合电容引起的干扰.。
