文泰雕刻软件入门培训教材

g
k l m n o
三、排版工具条
（一）雕刻工具条
a
b
c
d
e
f
Байду номын сангаас
g
a.计算二维路径：计算二维雕刻时的刀具路径。（常用） b.计算三维路径：计算三维雕刻时的刀具路径。 c.计算割字路径：计算割字时的刀具路径。（常用） d.删除雕刻路径：全部或部分删除已计算的雕刻路径。 e.检查错误：检查选中的图形是否有相交、交叉等错误。 f.雕刻输出：把当前计算好的刀具路径送到雕刻机输出。 g.保存雕刻路径：将计算好的雕刻路径存为G 代码文件。
三、排版工具条
（一）缩放工具箱
a b c d e f g
a.放大两倍：以光标所在位置为中心，将版面放大两倍。 b.缩小两倍：以光标所在位置为中心，将版面缩小两倍。 c.拉框放大：将矩形框所选中的区域放大到整个版面。 d.移动：将光标所在的位置移动到窗口中心。 e.整页显示：将整个版面的内容显示在窗口中。 f.上一次：恢复到上一次显示状态。 g.下一次：重复最后一次取消的显示状态。
三、刀具库设置
在制作文件前，应先设置好刀具。目前咱们常用的雕刻输出方 式，就是“2D”和“割”
单击
单击
三、刀具库设置1
点击“刀具库”按钮后，出现 右图，将“中心尖刀、平底尖 刀、直刀、球面刀”里面的所 有刀型号能删除的都删除。 选中相应的刀后，点击“删除 刀具”按钮。即可。 下一步，增加咱们自用的刀具 库，这一点非重要。 在“刀具参数”栏里： ‘宽度1’固定设置“3.17”； ‘角度’固定设置“15” ‘宽度2’可选“0.8、0.5、 0.3”任一数据，咱们段只有这 三个型号刀。然后点击增加刀 具。（这是最关键的一击）否 则生成的刀具是假的。 最后请点击“确认”
三、刀具库设置2
设置方法同上，如果 在上一刀具库内已经 设置完成，这里不需 要重复设置。
四、输入文字及图形
a
b c d e f g
a
b
c
d
e
f
1.首先在上图‘字体工具条’内设置好需要输 入文字的相关属性。
h i
g
2.单击如右图所示‘b’按钮后，鼠标将变为竖 条形状。此时在屏绘图区域内任一位置，输入 文字。
2002文泰雕软件入门
电子设备车间
一、安装软件、建立新的雕刻文件
解压
打开解压后的文件夹， 双击“setp.exe”文件， 然后按照提示步骤进行。
建立新的雕刻文件
安装完成后，桌面会生成三个快捷方式图标，“激”和“章” 的图标没有用。可以直接删除。只保留“雕”就可以了。双击 “雕” 。
双击
建立新的雕刻文件
软件会提示如下图框。咱们段用的雕刻板规格都是580*890的。 所以需要在相关数据栏内预先输入，图板的尺寸，图板一般都 选用“纵向”。然后单击“创建新文件”按钮。
三、认识排版工具条
（一）常用工具条
a.新建：创建一个新文档。 a b c d e f g h i j b.打开：打开一个已存在的文档。 c.保存：保存当前文档。 d. 剪切：剪切所选择的内容并送入剪贴板。 e.复制：复制当前选定内容并送入剪贴板。 f. 粘贴板：插入剪贴板中内容到当前排版版面。 g.批量复制：快速 复制目标内容。 H.沿线粘贴：可旋转角度粘贴内容。 i.撤消：取消上次操作。 j.重复：重复已撤消的最后一个操作。 k. 图像转换：将图像转换成曲线。 l. 版面大小：修改用户定义的版面大小。 m.打印：打印当前文档。 n. 打印预览：按打印效果显示。 o. 刻绘输出：把当前文档送到刻字机输出。 p.重画：屏幕显示出现错误时，重新刷新显示整个窗口。 q.关于：显示程序信息，版本号和著作权。 k l m n o p q
三、鼠标状态
文泰刻绘软件的鼠标有多种操作状态，不同的 操作状态，鼠标和键盘的反应是不相同的。各个操 作状态可以相互切换。主要有以下几种状态： 1.选择状态 在此状态下的光标显示为“十”字型，用户可以用鼠标或键盘来选择、移动或缩 放物体。 2.文字录入状态 在此状态下的光标显示为“I”字型，用户可以通过键盘输入文字，或编辑修改已 输入的文字。 3.图形输入状态 在此状态下的光标随着要输入的图形的不同而不同，如 + 用户此时可以按下鼠标左键不松手，拖动鼠标输入图形。 4.节点编辑状态 在此状态下的光标变为，用户可以用鼠标和键盘操作来修改图形节点，以达到修 改图形形状的目的。
k l m n o
四、输入文字及图形
a
b c d e f g h i
g
1.单击‘图形’按钮，选择要输入的图形后，在绘 图区域可以选取任一点绘图。 2.选中画好的图形，可以更改图形参数。
具体操作
k l m n o
三、排版工具条
（一）字体工具条
a
b
c
d
e
f
a.语言选择。 b.字体组：选择相应的字体组。 c.字体名：选择字体名称。 d.字体类型：选择合适的字体类型。 e.字体高度：选择字体的高度。 f.字体宽度：选择字体的宽度。
三、排版工具条
（一）字体工具条
g
h
i
j
k
l
m
n
g.绝对字号：使选中的文字的大小与设定值尽可能一致。 h.文字加框：给所选的文字加一外框。 i.文字属性：修改文字的属性，如倾斜、旋转等。 j.快速录入：进入文字块的快速录入状态。 k.居左：使所选中的文字以左侧为参考点进行对齐。 l.居中：使所选中的文字以中心点为参考点进行对齐。 m.居右：使所选中的文字以右侧为参考点进行对齐。 n.撑满：使所选中的文字在所选择的范围内匀空。
三、排版工具条
（一）状态工具条（在右侧）
a
b c d e f g h i

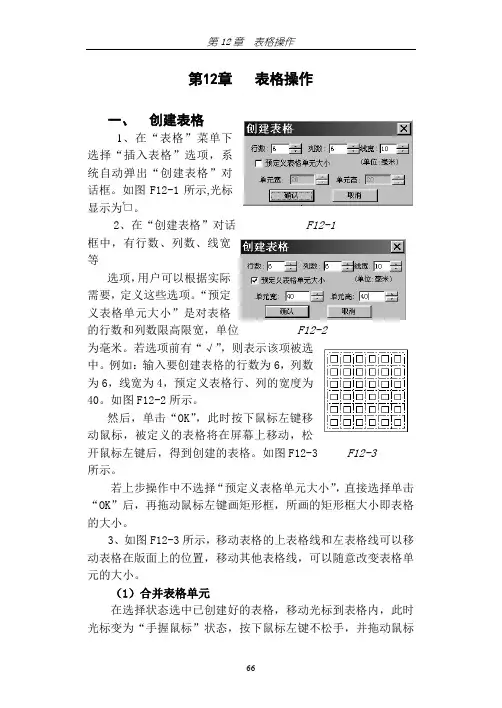

a.选择：进入选择状态。 b.文字输入：进入文字输入状态。 c.节点编辑：进入节点编辑状态。 d.连筯字编辑：将所选文字，编辑成连筯字。 e.图库 I：显示或隐藏图库。 f.图库II：显示或隐藏图库。 g.绘图工具箱：显示或隐藏绘图工具箱。 h.表格工具箱：显示或隐藏表格工具箱。 i.调色板：显示和修改颜色对应表。 j.局部填充：对物体进行局部的颜色填充。 k.排版工具箱：显示或隐藏排版工具箱。 l.对齐工具箱：显示或隐藏对齐工具箱。 m.组合成图形：将所选中的对象组合成一个图形。 n.分割成图形：将所选中的对象分割成一个图形。 o.分解：将选中的文字块按需求分解为独立的文字单元。
