文泰雕刻软件路径的做法及雕刻文件的保存方法完整版
文泰雕刻使用说明
第一章雕刻基本概念介绍电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。
所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。
所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。
所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。
切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。
文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。
这种运动轨迹就称为雕刻路径。
文泰雕刻软件能够方便的生成雕刻路径。
为什么要生成雕刻路径，主要有以下几个原因。
1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确定雕刻机刀具实际加工的路径，从而驱动雕刻机雕刻出所需要的图案。
如图所示，图中实心处为已算好雕刻路径的部分。
2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。
由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。
设计一个边长为10厘米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是9.9厘米的正方形。
因此，要刻出10厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。
3．特殊的雕刻效果。
在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。
影象雕刻是把灰度图像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。
彩页为影象雕刻以及三维立体字的实际效果。
计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件：1、图形的每个回路都是闭合的。
如下图所示，图的笔画在A处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。
2、图形的每个回路不存在自相交。
如下图所示，字的笔画之间有相交的地方（图1）。

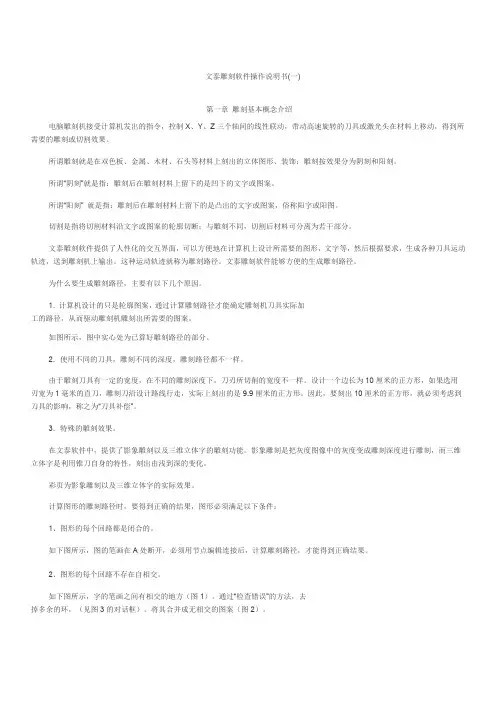

文泰雕刻软件操作说明书
文泰雕刻软件操作说明书(一)第一章雕刻基本概念介绍电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。
所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。
所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。
所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。
切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。
文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。
这种运动轨迹就称为雕刻路径。
文泰雕刻软件能够方便的生成雕刻路径。
为什么要生成雕刻路径，主要有以下几个原因。
1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确定雕刻机刀具实际加工的路径，从而驱动雕刻机雕刻出所需要的图案。
如图所示，图中实心处为已算好雕刻路径的部分。
2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。
由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。
设计一个边长为10厘米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是9.9厘米的正方形。
因此，要刻出10厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。
3．特殊的雕刻效果。
在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。
影象雕刻是把灰度图像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。
彩页为影象雕刻以及三维立体字的实际效果。
计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件：1、图形的每个回路都是闭合的。
如下图所示，图的笔画在A处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。
2、图形的每个回路不存在自相交。
[说明]如何安装及使用文泰雕刻软件
![[说明]如何安装及使用文泰雕刻软件](https://img.taocdn.com/s3/m/eebbe8e97d1cfad6195f312b3169a4517723e522.png)
[说明]如何安装及使用文泰雕刻软件文泰雕刻软件在啄木鸟雕刻机中的应用一.如何安装文泰雕刻软件:1( 打开光盘，找到文件setup.exe并双击，选择“简体中文”语言进行安装。
2( 单击“下一个”——>>“是”——>>选择安装路径，单击“下一个”——>> “下一个”——>> “下一个”——>> “下一个”，系统自动安装所需文件，文件复制完，单击“结束”，软件安装完成。
一(设置“文件尾”:回到桌面，双击“文泰三维雕刻软件”图标，单击“下次启动不显示”，使其选中，单击OK，输入机器台面大小:(如RS6590，则输入宽:650毫米高:900毫米)，选择“纵向”，单击“创建新文件”，进入软件界面。
单击“保存雕刻路径”按钮——>>单击“设置”——>>单击“自定义文件尾”，使其选中——>>单击“设置”，弹出文本框，在其中输入:M17M30%输入完成，单击“确定”——>>单击取消——>>更改设置完成。
二(使用文泰的加工方法:1(双色板标牌(胸牌，科室牌，房号牌等)使用“计算二维路径”,雕刻方工有“水平铣底”，“纵向铣底”，“勾边”，“环形铣底”。
2(三维立体雕刻(有机，PVC，密度板等)使用“计算三维雕刻路径”。
3(各种材料的切割使用“割”(可用于有机玻璃，雪弗板，双色板，ABS板，密度板，铝塑板，防火板等材质的切割加工)。
五(制作实例:1(切割立体字单击屏幕右侧的按钮，输入需要加工的文字，将其选中，在选择字体，再选择“图形”——>>“修改图形大小”，可改变文字的大小。
将文字打散，单击“高级功能”——>>镜象，将字反过来。
(透明有机可省略此步骤)。
排版，注意的是各笔划之间的间隔必须大于切割刀具的直径，否则会出现“连体”的情况选中排好的文字，单击，弹出:参数设置:1( 选择加工的刀具。
文泰雕刻切割字路径
文泰三维雕刻路径
打开软件后，先看原点是否正确。
点“选项”-----“定义基线方向”
即上图：显示坐标系打“√”，坐标方向：选第一个，然后“确认”
上面这些只是在装软件后,设定一次,
点“选项”------“定义原点”
如果没有可选刀具,点”增加刀具”高度为0
注:装软件第一次把”三维路径”前的对勾取了.
切割水晶板时选”逆时针转”
切割其它板材时选”顺时针转”
然后点”确认”
保存雕刻路径
点:
点”查找”
保存类型:选”.nc” 文件名:自已输入
点”保存”
抬刀距离:一定要高于板材厚度(如果是2公分的板材,就必需输入20以上,即25)
在版面左下角点一下，再点“是” 即：下图
上面这些在每次打开软件后,必须设定的,
切割字: 排好版后，选中所要刻的字
点“割”
一般都选用“外轮廓”
刀具库----------
刀具类型：选“直刀”
刀具参数：-----（刃宽）宽度W1：3
-----（刃高）高度H1：一定高于所刻板材的厚度。（如果说刻的板材是2公分的，高度必须设为20以上，即25）
点”确认”
文泰雕刻机操作详细说明书
外框的形状可通过“绘图工具箱”先画出矩形，然后再通过“节点编辑”进行修改
关于节点编辑，以下详细说明：
节点编辑
一、如何对节点进行编辑。
对于在双色板上刻比较大的字，可以用“2D”，雕刻深度为mm，雕刻方式：水平铣底，重叠率20%-40%，二次加工：勾边。两边的刀具选一致Φ3×30×或刀尖更大的刀。
阳刻的效果
举例说明：现需要在一个圆中刻个“福”，福在圆中凸出来。
先排好
圆与字组合
点“2D”，选阴刻、加刀具补偿、
雕刻方式：水平铣底，重叠率20%
j.平滑：移动控制点，将该控制点相邻的节点光滑
k.对称：移动控制点，将该控制点相邻的节点对称
l.自动减点：自动将很多点组成的曲线用较少的点来描述
m.平直：将所选择的直线段变为水平线或竖直线
n.加圆角：在两条直线段中间加一个圆弧
o.变尖角：把一条Bezier曲线变为两条直线段
p.节点对齐：把选中的节点沿水平或竖直方向对齐
用外轮廓+刀具补偿割出的字，再经过后期抛光，即成为水晶字。
胸牌的制作：
通常用“3D”+孤岛加工（水平铣底、重叠率20%左右），刀具选平底尖刀
Φ3×30×，雕刻深度为mm；外框用“割”：外轮廓+刀具补偿、刀具相同、雕刻深度为双色板的厚度（建议雕刻深度比双色板略浅可增加刀具使用寿命）。
路径生成后效果如图：
i. 快速录入：进入文字块的快速录入/修改状态。
四、状态工具箱
A b c d e f g h I j k l
文泰软件说明书(标牌机使用)
文泰2002培训一、文泰安装1、用户定义安装—点击改变,只留三维雕刻软件2、打开软件，下次启动不显示勾选上3、确定后出现设置版面,宽高安机器尺寸设置即可。
如6090型雕刻机我们就可以这样设置二、文泰操作1、进入文泰后第一步要设置基线方向和原点，位置如图，设置基线方向选择第一个坐标、显示坐标系勾选上，定义原点要将其定义在左下角上、这时会有提示,点击是即可。
若想要改变版面尺寸修改好后,基线不需要重新设置,只需将原点重新定义在新版面的左下角。
2、右侧快捷键应用用户可以用上的就是上面4个和下面的4个①选择按钮和电脑的鼠标指针是一个作用,文泰里面要对文字、图形等进行操作得先点击选择按钮,再对其进行先关操作。
②文字输入按钮,按下后可在版面内进行输入文字操作。
③如图所示蓝色虚线为基线,它的作用是当文字中有中文、英文等可以以它为基准对齐。
但是一般不会用上,去掉基线的方式可以点去掉。
(基线存在的时候属性为文字,没有基线时属性为图形) 4、排版①首先使用分解将文字打散。
这时会出现对话框整个文字块保持一体相当于没有分解,每个字为一个整体是将每个文字单独分解出来(单个文字就是一个整体), 每个字都打碎是将文字的偏旁部首也分解成单独的个体。
②当选择上被分解的文字时,组合成图形按钮才会亮④文字分解只有在文字属性的时候才有分解效果(即在带基线的时候可以对文字分解,分解的结果是单个文字为一个整体)⑤文字旋转共三种方式:第一种:点击文字中心十字后变成将鼠标移动到相应黑色箭头位置可对其进行旋转操作。
第二种:点击高级功能—旋转可以随手画或者用固定角度旋转你所需要的角度。
第三种:按空格键但此种方式只能进行固定90°旋转,按一下旋转90°⑥放大F9 缩小F10 返回初始界面F8(以鼠标位置为准进行放大和缩小操作)⑦节点编辑首先选中所要进行节点编辑的文字,再点击节点编辑按钮这时文字有节点的地方都会出现蓝色的小方框我们可以对其进行编辑排版。
文泰雕刻软件使用教程
第一章雕刻基本概念介绍电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。
所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。
所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。
所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。
切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。
文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。
这种运动轨迹就称为雕刻路径。
文泰雕刻软件能够方便的生成雕刻路径。
为什么要生成雕刻路径，主要有以下几个原因。
1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确定雕刻机刀具实际加工的路径，从而驱动雕刻机雕刻出所需要的图案。
如图所示，图中实心处为已算好雕刻路径的部分。
2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。
由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。
设计一个边长为10厘米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是厘米的正方形。
因此，要刻出10厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。
3．特殊的雕刻效果。
在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。
影象雕刻是把灰度图像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。
彩页为影象雕刻以及三维立体字的实际效果。
计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件：1、图形的每个回路都是闭合的。
如下图所示，图的笔画在A处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。
2、图形的每个回路不存在自相交。
如下图所示，字的笔画之间有相交的地方（图1）。
用文泰创建图形
用文泰创建图形一．创建图形对象（1）打开文泰软件.（2）设置版面大小,板材尺寸(高,宽)（3）点选取[图形]下拉菜单,选取绘图工具,创建图形对象.（4）点选取[图形]下拉菜单,点选[图形对象]，或右键修改图形参数(高宽), “修改图形大小”,并移动到合适的位置.二. 路径计算（1）点选[路径计算]下拉菜单. 点[计算切割路径].（2）确定内轮廓,外轮廓.(用内选外,用外选内)（3）选刀，确认雕刻深度.板多厚选多深。
（4）确认,刀具补尝已勾选.三.保存雕刻路径.（1）点选[文件]下拉菜单.（2）选择保存雕刻文件的路径,名称,选择保存类型为[NC]（3）设定抬刀距离.(大于0,一般为5MM－10MM)（4）确认,(完成)四.操作维宏软件（1）打开维宏软件，导入NC图形文件。
（2）点选[文件]下拉菜单,卸载原有文件.（3）装载巳创建的NC文件。
五．对刀．坐标清0（1）点选[手动]方式，手动调整刀具，X，Y轴到合适的位置。
（2）由点动改为0.5MM,调整刀具Z轴到板材的接触面。
(首次对刀,换板材,换刀具用)（3）点X，Y的工件坐标清0。
（4）点Z的工件坐标刀，Z轴清0。
(首次对刀或换刀,动过Z轴时清零,其余不做这一步.)六．操作，仿真及工作：（1）调整进给速度，适当调慢。
（2）点选[操作]下拉菜单。
（3）进入仿真，停止仿真。
（4）单击开始，进入工作模式。
七．注意事项:（1）限位报警, 跳出报警画面!机头XYZ各轴不能工作!（2）点选[操作]下拉菜单,点击[限位释放],调整机头到合适的位置。
报警解除,就可以正常工作.八．转图1直接由CAD转文泰，先用CAD按1：1绘图，完成后，另存为(R12)DXF格式。
读入文泰后，按F10进行编辑。
2经CorelDRAW12转文泰（1）用CAD按1：1绘图，完成后按比例缩小10倍。
另存为DXF 格式。
（因为CAD图形尺寸导入CD12后会放大10倍）(2)打开CD12，点选[文件]下拉菜单，导入DXF格式文件，[导出]为PLT/EPS格式文件。
文泰雕刻软件的安装及设置
文泰雕刻软件的安装及设置文泰雕刻软件的安装及设置1、文泰雕刻软件的安装首先将随机软件光碟插入电脑光驱，进入光盘后，找到“文泰雕刻2004版”文件夹，双击打开该文件夹。
双击带电脑图标的“Setup”安装文件，软件默认安装语言为“简体中文”，单击“确定”启动安装程序；单击“下一步”，单击“是（Y）”弹出“选择目标位置”窗口，若直接单击“下一步”软件默认安装在C盘根下，根据实际情况，我们建议最好更不要装在C盘下,请先单击旁边的“浏览”，将安装路径改为“D：/Artcut6”，即将雕刻软件安装在D盘的“artcut6”文件夹中(当然,你可根据实际把软件装入E盘……)，单击“确定”返回，再单击“下一步”弹出“设置类型”窗口，这时请选择“最大安装”选项，单击“下一步”；再次单击“下一步”，开始软件安装进程，当进度条显示100％后，软件安装完成。
2、文泰雕刻软件的设置为了能使雕刻工作顺利进行，启动“文泰雕刻软件”后还必须进行一些必要的设置。
㈠雕刻刀具的识别、刀具库的建立。
请参考后面相关内容。
㈡单击“割”弹出“割字”窗口，确定它们被正确设置如下：刀具补偿三维路径㈢单击“G”图标（在“雕”的右边）弹出“将雕刻结果保成文本文件”窗口（我们以后在文泰中算好的雕刻路径文件将通过此项输出到DSP控制软件）①“配置文件列表”中选择：标准G代码②抬刀距离：根据雕刻材料、切割方式而定，后面有论述。
③单击“设置”，再单击“配置原点和坐标”，内容设置如下：原点位置：1 水平方向：X Z轴向下：负DSP手柄驱动程序的安装在安装手柄驱动程序之前，请先将随机光碟中的“盛意华宇DSP 操作系统”文件夹拷入D盘中，再用随机配的USB传输线把电脑和DSP手柄连接起来。
这时系统会提示“发现新的硬件”并弹出“找到新的硬件向导”窗口，单击并选中“否，暂时不”，单击“下一步”，单击并选中“从列表或指定位置安装（高级）”，单击“下一步”，选中“在搜索中包括这个位置”，再单击边上的“浏览”，找到刚拷贝到D盘中的该文件夹下的“手柄USB驱动”，单击“确定”返回；这时单击“下一步”，再次单击“下一步”，直至出现“完成”，单击它结束整个USB手柄驱动的安装过程。
文泰雕刻软件路径的做法及雕刻文件的保存方法完整版
文泰雕刻软件路径的做法及雕刻文件的保存方法完整版1.文泰雕刻软件路径的做法：a.打开电脑，进入操作系统界面。
b.点击"开始"按钮，在弹出的菜单中选择"所有程序"。
c.在"所有程序"菜单中找到并点击打开"文泰雕刻软件"文件夹。
d.在"文泰雕刻软件"文件夹中找到"文泰雕刻软件"快捷方式。
e.右键点击"文泰雕刻软件"快捷方式，选择"属性"选项。
f.在"属性"对话框的"快捷方式"选项卡中可以看到"目标"选项。
g. 在"目标"选项后的文本框中可以看到软件的路径，例如："C:\Program Files\wen tai carving software\wen tai carving software.exe"。
h.这就是文泰雕刻软件的路径，可以复制路径并进行保存。
2.雕刻文件的保存方法：a.打开文泰雕刻软件，创建一个新的雕刻项目或打开一个已有的项目。
b.在设计界面上完成雕刻图案或模型的设计。
c.点击"文件"菜单，选择"保存"或"另存为"选项。
d.如果选择"保存"选项，并且之前已经保存过此文件，软件会直接保存雕刻文件，文件保存在上次保存的位置。
e.如果选择"另存为"选项，则需要选择文件保存的位置和文件名，可以更改雕刻文件的存储位置和名称。
f.在保存对话框中选择合适的位置，可以在电脑硬盘中的任何文件夹中保存文件。
g.输入文件名，可以使用项目的名称或者有意义的其他名称进行命名。
h. 选择文件格式，文泰雕刻软件支持多种文件格式，如.stl、dxf、obj等，根据需要选择合适的文件格式。
DSP雕刻机文泰软件的操作技巧完整版
DSP雕刻机文泰软件的操作技巧完整版一、水晶字的制作方法:1:排版，如图:2:选中“人民日报”点击出现如下对话框:3按如下说明设置参数:具体参数功能如下:①②③④4设置好参数后点击确认，就可以自动生成雕刻路径：5保存雕刻路径:点击出现:点击确认即可.6水晶字制作注意点(①雕刻路径编辑即改变加工顺序和起刀点.②刀的设置及选择)见附页.雕刻路径的编辑方法：①雕刻路径编辑即改变加工顺序和起刀点1选中已生成路径的字2点击路径计算里的雕刻路径编辑.3点击一下“人民日报”周围的路径（红线或蓝线）会出现:然后编辑如下:编辑后效果如下(注意第一刀起点)★改变起刀点在切割80MM以下的水晶字时、用处较大，切割大字一般不需要. 如果还想改变加工顺序请按此操作：出现:点击确认，则更改后的加工顺序如下：然后点击保存按钮，就可以了。
2222水晶字加工刀具的增加方法(即直刀的添加方法)：加工水晶字一般用的都是直刀如图:这类刀具主要有两个技术参数:刀具有效切割的宽度W1和刀具有效切割的高H1如加此刀W1=3.175 H1=17第一步：打开文泰。
第二步：输入一个要切割的文件，排好版。
第三步：选中文件后，点击割出现如下窗口：点击刀具库,出现如下：输入刀具参数如上图。
输入好后点击“增加刀具”：出现：在箭头所示可以给你所加的这把刀重新输入一个名字。
直刀一般采用默认的名字。
输入完后点击确认后刀具就增加完成，再点击确认则完成刀具选择。
其他的直刀添加方法同上，不同的只是W1和H1的参数而已。
二、三维雕刻的制作方法：1：排版如下：文件要求：牡丹亭为三维，然后沿着椭圆切下来。
由于“牡丹亭”要求为三维效果，故使用刀具为大头刀，如下所示刀具：而沿椭圆切割下来，则使用的刀具为直刀：那么在加工这个文件时就使用了两把刀。
所以我们在做文件时就要做成两个文件，使用大头刀的做一个文件，使用直刀的再做一个文件。
具体方法如下：第一步：将牡丹亭分解，然后将用大头刀雕刻的牡丹亭和用直刀做的椭圆分别组合起来。
文泰软件说明书（标牌机使用）
文泰软件说明书（标牌机使用）文泰2002培训一、文泰安装1、用户定义安装—点击改变,只留三维雕刻软件2、打开软件，下次启动不显示勾选上3、确定后出现设置版面,宽高安机器尺寸设置即可。
如6090型雕刻机我们就可以这样设置二、文泰操作1、进入文泰后第一步要设置基线方向和原点，位置如图，设置基线方向选择第一个坐标、显示坐标系勾选上，定义原点要将其定义在左下角上、这时会有提示,点击是即可。
若想要改变版面尺寸修改好后,基线不需要重新设置,只需将原点重新定义在新版面的左下角。
2、右侧快捷键应用用户可以用上的就是上面4个和下面的4个①选择按钮和电脑的鼠标指针是一个作用,文泰里面要对文字、图形等进行操作得先点击选择按钮,再对其进行先关操作。
②文字输入按钮,按下后可在版面内进行输入文字操作。
③如图所示蓝色虚线为基线,它的作用是当文字中有中文、英文等可以以它为基准对齐。
但是一般不会用上,去掉基线的方式可以点去掉。
(基线存在的时候属性为文字,没有基线时属性为图形) 4、排版①首先使用分解将文字打散。
这时会出现对话框整个文字块保持一体相当于没有分解,每个字为一个整体是将每个文字单独分解出来(单个文字就是一个整体), 每个字都打碎是将文字的偏旁部首也分解成单独的个体。
②当选择上被分解的文字时,组合成图形按钮才会亮④文字分解只有在文字属性的时候才有分解效果(即在带基线的时候可以对文字分解,分解的结果是单个文字为一个整体)⑤文字旋转共三种方式:第一种:点击文字中心十字后变成将鼠标移动到相应黑色箭头位置可对其进行旋转操作。
第二种:点击高级功能—旋转可以随手画或者用固定角度旋转你所需要的角度。
第三种:按空格键但此种方式只能进行固定90°旋转,按一下旋转90°⑥放大F9 缩小F10 返回初始界面F8(以鼠标位置为准进行放大和缩小操作)⑦节点编辑首先选中所要进行节点编辑的文字,再点击节点编辑按钮这时文字有节点的地方都会出现蓝色的小方框我们可以对其进行编辑排版。
文泰雕刻机操作详细说明书
参数设定：雕刻深度设为材料厚度，外轮廓+刀具补偿，刀具选择为直刀Φ3X12mm,点“确认”。路径生成后，保存雕刻路径同上，要另外起个文件名。
水晶字的制作：
先熟悉一下“割”的路径效果。
外轮廓+刀具补偿内轮廓+刀具补偿原线输出
版面排好了，那么如何把它雕刻输出呢？这就需要对它先做路径。选中“杜鹃厅”，点击“3D”，界面如右：做三维效果时，只需选中阴刻，定义好雕刻深度，选好刀具即可。其它不用选。
点击“刀具选择”，弹出“刀具类型”对话框，选择“中心尖刀”，刀具参数为：宽度W1=32、角度A=450
点“确认”。
刀具选好后，该设置雕刻深度了，三维雕刻时，雕刻字体笔画的宽度和雕刻的深度有如下关系：tya=最粗笔划宽度一半/雕刻最大深度。可根据字的大小，先下个参考值，如5CM的字，先下3MM，看有没有孤岛，有孤岛的话，再把雕刻深度适当改深，直致无孤岛为止。
用外轮廓+刀具补偿割出的字，再经过后期抛光，即成为水晶字。
胸牌的制作：
通常用“3D”+孤岛加工（水平铣底、重叠率20%左右），刀具选平底尖刀
Φ3×30×，雕刻深度为mm；外框用“割”：外轮廓+刀具补偿、刀具相同、雕刻深度为双色板的厚度（建议雕刻深度比双色板略浅可增加刀具使用寿命）。
路径生成后效果如图：
-40%，二次加工：勾边。效果如右：
第三章后期处理
第一节火焰抛光机
火焰抛光机可以抛一些形状不规则、其它抛光方法难以抛到的地方，弥补布轮抛光机不足。一般与布轮抛光机配合使用。
原料：纯净水、纯酒精
操作步骤：
（1）打开电源，把气压调至4-5。
文泰雕刻2002软件使用说明书(全)
第1章功能综述一、操作界面。
容易上手。
Word风格操作界面，只要您有使用Windows操作系统和Word的基本知识，使用本软件就会有亲切感。
同时，本软件还吸收了FreeHand、PageMaker、CorelDraw 等优秀西文软件的优点，增加了键盘功能、全自动（傻瓜型）操作，使用时直接、简单、方便。
二、图形库。
丰富多彩、量大面广。
除随本软件系统光碟配置的原文泰新图库、文泰实用图库（著名商标、中国民俗图库）、文泰国际图库、国家标准图库（公共标志、提示标志、交通标志等13 种）等共有图形近万种外，又增加了千年图库光碟，极大地增加了用户选择应用的可能范围和方便灵活性，节省时间、提高效益。
这些图库共同组成了本行业目前最新、最全、最实用的图形库。
三、中英文字库。
多而全：1、汉字库：字型和字体是目前最多的。
字型用三次曲线精心制作，是真正的轮廓汉字，笔划经过处理后更加粗厚，可任意放大而不变形。
字体有近百种，均按简体、繁体区分，支持GBK 大字符集。
2、中英文匹配：为您的汉字库配套了相近的英文字体和标点，并配置了相应的英文基线调整，使用更方便。
3、可挂接Windows底层中英文TTF （Windows True Type Font）字库。
通过特有的去交叉算法处理，您不必担心输出Windows 底层交叉笔划的汉字时会将笔划刻断。
4、新增6 款单线字，其中文泰单线简体4 种、文泰单线繁体2 种。
四、速度和设备利用率：采用32 位编程，软件运行速度大大提高。
独特的后台输出功能：不管刻字机内存大小如何，只要刻字机一开始工作，就可以把计算机解放出来，使您能在刻字机刻字的过程中充分利用计算机进行其它的工作。
五、与其它软件的兼容性：可与其它软件的EPS与PLT、DXF 文件交换，可以读入TIF 图与BMP图及文泰刻绘5.X 版本的文件。
六、图形输入和编辑1、直接支持图形扫描：可在本软件内直接挂接扫描仪。
2 、彩色、灰度图像条块化，使输出更形象、更逼真。
文泰雕刻软件路径的做法及其雕刻文件的保存方法完整编辑版
文泰雕刻软件路径的做法及雕刻文件的保存方法完整版切割路径的做法点“”做路径：(如图1)（图1）（1）刀具选择（直刀）（2）轮廓线选择（自定/有深度/一般是外轮廓）（3）雕刻深度0（以台面对刀）（4）顺逆顺序选择（自定/水晶字一般是顺时针）（5）自动检查和自动分解打勾点击确定后就会出现有颜色有方向的路径（如图2）（图2）做完后保存雕刻路径即可（如图19）二维路径的做法点“”做路径（如图3）（图3）（1）刀具选择（平底刀，且两次都是同一把刀）（2）雕刻方式选择（自定/但不能是勾边）（3）二次加工方式选择（只能是勾边）（4）雕刻深度（自定/有深度/以材料对刀）（5）自动检查和自动分解打勾点击确定后就会出现有颜色有方向的路径（如图4、图5）（图4）（图5）做完后保存雕刻路径即可（如图19）注意：透明材料要做镜像（如图5）三维路径的做法点“”做路径（如图6）（图6）（1）刀具选择（三维刀）（2）雕刻深度自定（自定/有深度/以材料对刀）（3）注意：三维路径必须是一条线（如图7、图8）（5）自动检查和自动分解打勾点击确定后就会出现有颜色有方向的路径（如图7、图8）（图7）（图8）做完后保存雕刻路径即可（如图19）注意：透明材料要做镜像（如图8）线条路径的做法点“”做路径（如图9）（图9）（1）刀具选择（平底刀/三维刀）（2）轮廓选择（原线输出）（3）雕刻深度（自定/有深度，一般很浅/以材料对刀）（4）自动检查和自动分解打勾点击确定后就会出现有颜色有方向的路径（如图10）（图10）做完后保存雕刻路径即可（如图）注意：透明材料要做镜像斜边路径的做法点“”做路径（如图11）（图11）（图12）（1）刀具选择（三维刀/扇形刀，直刀）（2）先用三维刀/扇形刀以原线输出做路径（自定/有深度/以材料对刀）（如图12）（3）保存完路径后把路径删除。
再用直刀以外轮廓做路径（雕刻深度0/以台面对刀）（如图13）（4）注意：只定一次点，但是要换刀，对刀（5）自动检查和自动分解打勾点击确定后就会出现有颜色有方向的路径（如图12、图13）（图13）（图14）做完后保存雕刻路径即可（如图19）镶嵌路径的做法就是切割（参看切割路径的做法）（1）先做外轮廓切割路径，保存完路径后把路径删除（如图14、图15）（图14）（图15）（2）再把文字或图形加粗一点做内轮廓路径（如图16、图17、图18）（图16）（图17）（图18）（3）注意：两次路径必须用同一把到做路径做完后保存雕刻路径即可（如图19）保存文件的格式及方法点“”保存文件（如图19）（图19）参数设置值（如图20、图21）（图20）（图21）（1）配置文件列表（标准G代码）（2）输出文件的格式必须有（.NC）的后缀（3）抬刀距离（凡是以台面对刀的必须大于材料厚度的3—10mm）（以材料面对刀的只须抬2—8mm因为以材料面对刀）抬刀距离就是保证在雕刻机抬刀空走时不划材料超星雕刻机控制系统操作步骤（1）回机械原点（在任务栏中的操作中有回机械原点。
文泰操作说明
第一部分:文泰雕刻软件操作第一章软件安装一安装加密狗安装加密卡：关掉主机电源，打开机箱盖，将加密卡插入计算机的任何一个ISA插槽。
元件面向右，否则将损坏加密卡。
（记下卡号，进入软件时需用到）二安装软件１）打开计算机电源，启动Ｗindows95/98。
２）将“文泰雕刻”光盘放入光驱中。
３）按照系统提示，单击“下一个”按钮。
４）系统默认的路径是c:\artcut6。
如果想改变安装路径，请单击“浏览”按钮。
（建议选用默认路径）５）单击“下一步”，系统提供四种安装模式：Ａ典型安装Ｂ用户自定义安装Ｃ最大安装Ｄ最小安装建议选用最大安装６）选择所需安装模式后，单击“下一个”按钮，系统开始自动安装雕刻软件系统，安装完毕后，弹出设置程序文件夹操作界面。
不需作任何改动。
７）单击“结束”按钮，完成安装。
８）安装雕刻管理器：在另外一张光盘或软盘上，找到“雕刻管理文件”夹，直接把管理器文件发送到桌面，把串口文件复制到c:\windows下，把文件的属性“只读”改为“存档”，打开串口文件artman.ini,其中有COM=1,则电脑串口连串口１，若连串口２则把“ＣＯＭ＝１”改为“ＣＯＭ＝２”存盘即可。
第二章软件操作件”图标，系统将提示输入加密卡号，把刚才记下的卡号输入后，按“回车键”即可进入文泰雕刻系统：根据提示输入版面大小，以标牌“杜鹃厅”为例，输入“宽”为310，“高”为160。
点击“创建新文件”，即可进入操作界面，标尺工作区以下是各个工具栏的具体介绍：基础操作快捷图标的说明一、常用工具箱a b c d e f g h I j k l m n oa. 新建：创建一个新文档。
b. 打开：打开一个已存在的文档。
c. 保存：保存当前文档。
d. 剪切：剪切所选择的内容并送入剪贴板。
e. 复制：复制选定内容并送入剪贴板。
f. 粘贴：插入剪贴板中内容。
g. 撤消：取消上次操作。
h. 重复：重复已撤消的最后一个操作。
i. 图像转换：将图像转换成曲线。
文泰雕刻软件使用教程
第一章雕刻基本概念介绍电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。
所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。
所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。
所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。
切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。
文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。
这种运动轨迹就称为雕刻路径。
文泰雕刻软件能够方便的生成雕刻路径。
为什么要生成雕刻路径，主要有以下几个原因。
1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确定雕刻机刀具实际加工的路径，从而驱动雕刻机雕刻出所需要的图案。
如图所示，图中实心处为已算好雕刻路径的部分。
2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。
由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。
设计一个边长为10厘米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是9.9厘米的正方形。
因此，要刻出10厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。
3．特殊的雕刻效果。
在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。
影象雕刻是把灰度图像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。
彩页为影象雕刻以及三维立体字的实际效果。
计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件：1、图形的每个回路都是闭合的。
如下图所示，图的笔画在A处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。
2、图形的每个回路不存在自相交。
如下图所示，字的笔画之间有相交的地方（图1）。
文泰雕刻软件入门教程
电子设备车间
整理ppt
1
一、安装软件、建立新的雕刻文件
打开解压后的文件夹，
双击“setp.exe”文件，
解压
然后按照提示步骤进行。
整理ppt
2
建立新的雕刻文件
安装完成后，桌面会生成三个快捷方式图标，“激”和“章” 的图标没有用。可以直接删除。只保留“雕”就可以了。双击 “雕” 。
o
三、排版工具条
（一）雕刻工具条
a b cd e f g
a.计算二维路径：计算二维雕刻时的刀具路径。（常用） b.计算三维路径：计算三维雕刻时的刀具路径。 c.计算割字路径：计算割字时的刀具路径。（常用） d.删除雕刻路径：全部或部分删除已计算的雕刻路径。 e.检查错误：检查选中的图形是否有相交、交叉等错误。 f.雕刻输出：把当前计算好的刀具路径送到雕刻机输出。 g.保存雕刻路径：将计算好的雕刻路径存为G 代码文件。
l
文字。
m
n
整理ppt
15
o
四、输入文字及图形
a
b
c
d
e f g
h
i
g
1.单击‘图形’按钮，选择要输入的图形后，在绘 k
整理ppt
8
三、排版工具条
（一）状态工具条（在右侧）
a
b
a.选择：进入选择状态。
c
b.文字输入：进入文字输入状态。
d
c.节点编辑：进入节点编辑状态。 d.连筯字编辑：将所选文字，编辑成连筯字。
eห้องสมุดไป่ตู้f
e.图库 I：显示或隐藏图库。
g
f.图库II：显示或隐藏图库。
g.绘图工具箱：显示或隐藏绘图工具箱。
文泰雕刻软件的装置及参数设置[新版]
![文泰雕刻软件的装置及参数设置[新版]](https://img.taocdn.com/s3/m/8abc928e767f5acfa0c7cd6e.png)
文泰雕刻软件的装置及参数设置[新版] 文泰雕刻软件的安装及参数设置仅限济南精锐雕刻机一文泰雕刻软件的安装l:把安装光碟放入光驱等一二分钟会自动跳出选择设置语言对话框请选择简体中文选项再点击确定。
2:出现安装文泰雕刻画面时点击下一步会出现软件许可证协议对话框这时点击是。
当出现选择目标位置对话框时把目标文件夹改成的D:artcut6或其它路径这时会出现设置类型对话框请选择最大安装再点击下一步安装软件。
等待到100安装完毕后再点击完成就行了。
二文泰雕刻软件的参数设置 l打开文泰雕刻软件点击菜单栏中的保存雕刻路径按钮这时会出现将雕刻结果存成文本文件对话框将配置文件列表选项改成标准G代码再点击此对话框右上角的设置按钮这时会出现输出配置文件设置对话框将此对话框中的配置文件基本信息菜单栏中的文件格选项改成G代码格式其它不改。
再将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正其它不改。
最后点击确定就行了。
2:如将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正后雕刻机进行雕刻时Z轴没有雕刻深度、不停打点或者一直往下栽刀那就把此选项改成负。
济南精锐雕刻机控制系统的安装及参数设置一精锐雕刻机控制系统的安装 l:把安装光碟放入光驱打开我的电脑再打开光驱文件打开NCSTUDIO控制系统 V5.4.49 中文 Setup。
双击Setup安装就开始了。
点击下一步再点浏览将目的文件夹改为D:NCSTUDIO控制系统 V5.4.44或其它路径。
一直点击下一步。
点击立即重起计算机。
2等电脑重起后系统就发现新硬件并要求装驱动。
选是仅这一次点击下一步选自动安装等驱动装完了点击完成就可以了。
二济南精锐雕刻机控制系统的设置 1打开桌面上的NCSTUDIO运动控制系统进入NCSTUDIO控制系统的界面打开参数设置栏进行设置。
设置如下 1首先进入加工参数设置在加工参数中把暂停或结束时自动停止主轴项打勾。
2然后进入厂商参数设置密码NCSTUDIO进入后输入你所购买机器的工作台面大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文泰雕刻软件路径的做法及雕刻文件的保存方法完整版切割路径的做法点“”做路径：(如图1)
（图1）
（1）刀具选择（直刀）
（2）轮廓线选择（自定/有深度/一般是外轮廓）
（3）雕刻深度0（以台面对刀）
（4）顺逆顺序选择（自定/水晶字一般是顺时针）
（5）自动检查和自动分解打勾
点击确定后就会出现有颜色有方向的路径（如图2）
（图2）
做完后保存雕刻路径即可（如图19）
二维路径的做法
点“”做路径（如图3）
（图3）
（1）刀具选择（平底刀，且两次都是同一把刀）
（2）雕刻方式选择（自定/但不能是勾边）
（3）二次加工方式选择（只能是勾边）
（4）雕刻深度（自定/有深度/以材料对刀）
（5）自动检查和自动分解打勾
点击确定后就会出现有颜色有方向的路径（如图4、图5）
（图4）（图5）做完后保存雕刻路径即可（如图19）注意：透明材料要做镜像（如图5）
三维路径的做法。
