初中物理中考电学专项练习（图像类）强化版一、单选题1.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。
把它们串联在电路中，如图（乙）所示。
闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A. 2.0V 0.8WB. 4.5V 0.5WC. 2.5V 1.0WD. 4.5V 1.0W2.如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（）A. R1的阻值为0.1ΩB. 变阻器R2的最大阻值为10ΩC. 电流表示数为0.2A时，R1与R2的电压相等D. 该过程中变阻器R2的电功率先增大后减小3.如图，小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2，进行实验。
两个灯泡的I-U图像如图，在保证电路安全的前提下，下列说法中正确的是（）A. 当L2正常发光时，通过L2的电流为1.0AB. L1的电阻恒为6ΩC. 两灯串联时的最大总功率为4WD. 当L1和L2串联且有一个灯正常工作时，另一个灯的功率为I.5W4.甲和乙两灯的额定电压均为6V，如图所示是甲、乙两灯的电流随其两端电压变化的曲线。
则以下说法正确的是（）A. 甲乙两灯丝的电阻均为定值电阻B. 电压相同时，甲灯的电阻大于乙灯的电阻C. 乙灯的额定功率大于甲灯的额定功率D. 将两灯串联，使其中一个灯泡正常发光，则电源电压最大为8V5.甲图是小灯泡L和电阻R的I﹣U图象。
将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误（）A. 只闭合开关S1时，小灯泡L 的电阻为4ΩB. 再闭合开关S2时，电流表示数增加0.2AC. 再闭合开关S2时，电路总功率为1.4WD. 再闭合开关S2后，在1min 内电阻R产生的热量为240J6.有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W7.在物理学习中，图象分析能力非常重要．关于下列图象的说法正确的是（）A. 反映的是晶体熔化的图象B. 反映导体电流与电压的关系，由图可知R1＞R2C. 可以求出甲、乙两物体的密度之比为5：3D. 反映出物体的速度是10m/s8.如图甲所示的电路中,电源电压恒定,灯泡L的电阻随温度变化而变化,R0为定值电阻滑动变阻器R x的规格为“20Ω2.5A”闭合开关S,电压表V1的示数为U1、电压表V2的示数为U2,移动滑动变阻器的滑片P从A端至B端,U2与U1的关系如图乙所示当滑片P滑到B端时,灯L恰好正常发光.下列结果中正确的是（）A. 电路中最大电流为1AB. 定值电阻R0的阻值为16ΩC. 灯L正常发光时的电阻为40ΩD. 灯L的额定功率为24W9.在如图所示的图象中，图象A是通过电路元件A的电流与其两端电压关系的图象；图象B 是通过电路元件B的电流与其两端电压关系的图象；根据这两个图象，下列说法或计算结果正确的是（）A. 由图象可知元件A的电阻随电压升高而变小B. 当电压为零时，两元件的电阻均为零C. 由图象可知，当电压为7V时两元件电阻相等D. 将这两个元件串联起来接在电路中，通过两元件的电流相等时，两元件消耗的总功率为2.4W10.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。
初中物理必考图像题大全,收藏这一篇就够了!
晶体熔化图像例1：如图1所示是某物质在熔化时温度随时间变化的图像。
由图可知：该物质是________（填“晶体”或“非晶体”），其中B C段物质处于________状态（填“固体”、“液体”或“固液共存”）。
解析：根据固体熔化时其温度与时间的变化规律不同，可将固体分为晶体和非晶体。
晶体熔化时温度保持不变，但要继续吸热，内能增加，在坐标系里的特征图像表现为一条水平线段（B C段）；而非晶体却没有这样的特点。
晶体熔化过程中吸热，但温度保持不变，此时物质处于固液共存态。
例2：炎热的夏天，小红从冰箱冷冻室中取出一些冰块放入可乐杯中，经过一段较长时间后，杯中的冰块全部变成了液态，下面的图像能正确反映冰块物态变化过程的是（）解析：冰块是晶体，由固态变成液态属于熔化过程，所以此图像应属于晶体的熔化图像；且冰的熔点是0℃。
由此可以判断图像应是B。
物质的质量与体积图像例3：分别由不同物质a、b、c组成的三个实心体，它们的体积和质量的关系如图所示，由图可知下列说法正确的是（）A．a物质的密度最大B．b物质的密度是1.0×103k g/m3C．c物质的密度是a的两倍D．b、c的密度与它们的质量、体积有关解析：密度是物质本身的一种特性，只跟物质种类有关，与物质的质量和体积无关。
图像中横轴表示质量，单位是K g，纵轴表示体积，单位是m3。
我们可以假定体积都是2×10-3m3，从图像中可以看出a．b．c三种物质对应的质量分别为1K g、2K g、4K g，根据密度公式可知ρa=0.5×103K g/m3；ρb=1.0×103K g/m3；ρc=2.0×103K g/m3。
可见物质c的密度最大，是物质a的4倍。
例4：如图4是小明在探究甲、乙、丙三种物质质量与体积关系时作出的图像．分析图像可知（）A．ρ甲>ρ乙>ρ丙B．ρ甲>ρ丙>ρ乙C．ρ丙>ρ乙>ρ甲D．ρ乙>ρ甲>ρ丙解析：图像中横轴表示体积，单位是c m3，纵轴表示质量，单位是g，整个图像表示质量随体积的变化。
九年级中考物理作图专题训练全册
科目：物理年级：九年级复习设计：张效杰审核：刘会娟时间：2017.5.5九年级物理作图专题复习【复习指导】作图题是中考常见的、基本的题型、一般是根据题目的要求、作出适当的图象和图线.它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于加深对物理现象的理解和认识。
中考物理试题中的作图题属于对知识运用能力的考核，考查的主要目的是检查学生的作图基本技能和运用基本概念和规律进行作图解决物理问题的能力。
内容上可分为光学作图、力学作图、电磁学作图。
【考察内容】光学作图光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等。
考点1 光的直线传播作图方法归纳：合理应用光沿直线传播这一结论来作图。
【例1】如图3-1-3路灯下站着小赵、小芳、小刚三人，请根据小芳和小刚的影长，标出图中路灯灯泡S的位置，并用粗实线画出小赵落在地面上的影子。
考点2 光的反射和折射方法归纳：在发生折射时符合以下规律：（1）当光线垂直射入介质时，光线的传播方向不变，（2）当光线从一种物质斜射入另一种透明介质时：三线同面，折射光线、入射光线分居在法线的两侧，且光速大的介质中的角大（空气斜射入水中，空气中的角大；水中斜射入空气中，仍是空气中的角大）。
【例2】画出图3-1-4中入射光线AO的反射光线。
【例3】一条光线射到水面后发生反射和折射，反射光线OA如图3-1-28所示，请画出入射光线和折射光线的大致方向。
考点3 平面镜成像方法归纳：光学作图最常见的类型就是利用平面镜成像特点作图，平面镜成像特点是：平面镜所成的像是虚像；像与物体的大小相等；像到平面镜的距离等于物体到平面镜的距离相等。
在平面镜成像特点中，像与物体关于平面镜对称在作图中运用的概率最高。
作光路图时，光线应画成实线，并用箭头表示光线传播的方向。
镜面的背面要画上短斜线，法线和其它辅助线应画虚线。
【例4】A′O′是AO在平面镜中成的像，如图3-1-11所示，请画出平面镜的位置。

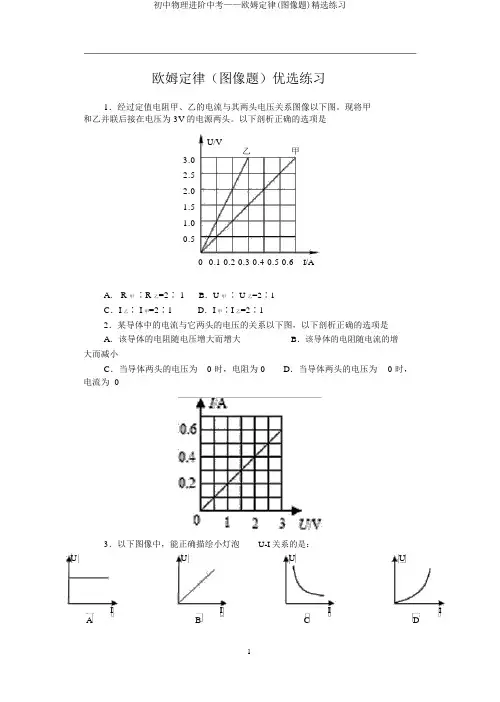

初中物理进阶中考——欧姆定律(图像题)精选练习
欧姆定律（图像题）优选练习1．经过定值电阻甲、乙的电流与其两头电压关系图像以下图。
现将甲和乙并联后接在电压为 3V 的电源两头。
以下剖析正确的选项是U/V乙甲3.02.52.01.51.00.50 0.1 0.2 0.3 0.4 0.5 0.6I/AA． R 甲∶R 乙=2∶ 1B．U 甲∶ U 乙=2∶1C．I 乙∶ I 甲=2∶1D．I 甲∶I 乙=2∶12．某导体中的电流与它两头的电压的关系以下图，以下剖析正确的选项是A．该导体的电阻随电压增大而增大B．该导体的电阻随电流的增大而减小C．当导体两头的电压为0 时，电阻为 0D．当导体两头的电压为0 时，电流为 03．以下图像中，能正确描绘小灯泡U-I 关系的是：U U U UI I I IA B C D4．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变， R 为气敏电阻， L 为指示灯．当有害尾气浓度β增大时A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小5．如图是电阻 R A和 R B两头电压与电流的U-I 图象。
假如将R A和 R B串连起来，它们两头电压之比为＿＿＿＿；假如将R A和 R B并联起来，经过它们的电流之比为＿＿＿＿。
U/VAB2U0U0I/A0I02I06．定值电阻甲和乙中的电流与其两头的电压关系以下图，由图像可得：（ 1）甲的电阻为＿＿＿＿＿＿＿Ω；（ 2）当经过乙的电流为 0.5A时，其耗费电功率为＿＿＿＿＿＿＿＿W；（3）若将甲和乙并联后接在电压为2V 电源两头，则干路中的电流为＿＿＿＿＿＿ A。
U/V甲乙3.02.01.000.20.40.6I/ A6．某实验小组利用如图甲所示的电路研究电流跟电阻的关系。
实验用到三只阻值分别为5Ω、10Ω、20Ω的定值电阻，蓄电池（电压为6Ｖ且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干。
(完整版)初三物理中考复习作图题专项训练
初三物理中考复习作图题专项训练一、光学作图题：1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角，现欲使这束太阳光竖直的射向井底，请在图中准确画出这平面镜的位置。
（要求标明法线以及平面镜与水平地面的夹角)3。
画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路。
5.完成图中光线通过各透镜前或后的光路。
6。
在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点，画出下列物体在平面镜中的像。
8。
如图，有一光源S放在平面镜前,经平面镜得到两条反射光线，请用作图法找出光源S的位置，并作出它的像S′.9.如下图一，发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD，请在图中画出平面镜的位置。
10。
如上图二，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。
11.如上图三，S是一发光点，S′是它在平面镜中的像，SA是S发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.12。
如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示。
(滑轮重及摩擦不计）2。
小车重6N，受到跟水平方向成30°角斜向右上方的拉力F＝4N的作用,画出此二力的图示。
3。
一个重为20N的气球,在空中匀速下降。
请在图中画出气球所受重力的图示。
4。
在水中上浮的小球重为10N，受到的浮力为15N,在图中用力的图示法把这两个力都表示出来。
5.物体A重20N,静止放在斜面上，它对斜面的压力为15N。
用力的图示法把物体的重力和物体对斜面的压力表示出来。
6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力。
7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动。
初中物理图像专题---中考复习
常见图像类型：（1））s--t图像、（2）v--t图像竞技图像追击问题相遇问题匀速直线加速直线加速直线减速运动（3）m--v图像（4）G--m图像同种物质水的体积温度图像容器总质量与液体体积（5）压强：p--h图像：压强p与深度h 压强p与某点到容器底的距离h（6）F 浮---h 图像（7）浮力：F--h 图像FF 浮力随浸入深度 浮力随提升高度h （8）浮力：F 浮—t 图像 （9）浮力：F 浮--t 图像FF（10）浮力：拉力F-t图像（11）浮力：速度恒定时，P-t 图像 (12)功率：p--v 图像阻力一定时，p-v 图像（13）η-G 图像 （14）比热容：温度--时间图像 ，固态和液态时的比热容之比：（15）电学： U -- I 图像定值电阻的U-I图像电阻R1随温度的升高而（填“增大”，或“减小”）电阻R1随温度的升高而（填“增大”，或“减小”）滑动变阻器的电压随其连入电路的阻值、电路的电流的关系图像（17）电学：, I--U图像电阻R1随温度的升高而（填“增大”，或“减小”）电阻R1随温度的升高而（填“增大”，或“减小”）电阻R1随温度的升高而（填“增大”，或“减小”）（18）电学：P -- U图像小灯泡功率p与电压U的平方的图像是曲线（16）U--R图像小灯泡的电阻曲线是图中的.（19）电学：P -- R图像（20）电学：P -- I图像实例分析：第一部分力学部分1..某地在江面上修建一座大桥，如图中甲是使用吊车向江底投放底面积为长方形石料的示意图．在整个投放过程中，石料以v=0.2m/s的恒定速度下降．乙是钢绳的拉力F随时间t变化的图象（从开始投放到石料刚好接触湖底前）．t=0时刻吊车开始下放石料，忽略水的摩擦阻力．则下列说法错误的是（）A．石料在t=20s时开始浸入水中B．石料的重力是1400NC．石料受到的浮力始终是500ND．石料完全浸没水后钢绳的拉力为900NE.石料距离水面的高度h1F.该石料的密度G.石料放入水底后底部受到水的压强P1H. 石料放入水底并松开钢绳后，石料对水平底面的压强P2J.从水中匀速提起该石料时电动机的功率K. 从水中匀速提起该石料至投放原处时，消耗的电能2、一弹簧测力计下挂一圆柱体,将圆柱体从盛水的烧杯上方离水面某一高度处缓慢下降,然后将圆柱体逐渐浸入水中。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
中考物理专题十初中物理图像题考法及其解答技巧
专题十初中物理图像题考法及其解答技巧利用图像分析处理物理问题是一种科学方法，各个版本物理教材在研究物理规律时，通过实验数据可以得到图像，这个图像能直观形象的给出两个物理量之间的关系，结合物理公式就能知道其它量的数值。
物理学科的力电热光知识体系的问题都离不开图像法。
每年全国各地每年中考试题里都含有图像题，重视图像法解决物理问题是毕业班学生提高成绩的不可忽视的创新举措。
一、物理图像题考什么与怎样考1．中考考什么对于图像类问题，主要考察温度——时间图像；路程——时间图像、速度——时间图像；质量——体积图像；电流——电压图像、电阻——温度图象、电阻——压力图象；压强——深度图像；像距——物距图像；力——时间图像；浮力——深度图像；大气压——高度图像等的认识和理解。
从而让学生在深层次上掌握图像和物理规律间的内在联系。
利用物理图象比较物理量、根据规律选择图象、利用图象获取信息、利用图象进行计算、绘制图象等。
利用图像处理物理问题是课程标准所要求的一种研究物理规律的方法。
是考试说明强调的每年必考的知识点。
2．中考怎么考图像问题涵盖面广，在选择题、填空题、分析简答题、实验与探究题、综合题中都能经常遇到图像问题，要高度重视。
解答图象题的总纲领是：先搞清楚图象中横坐标、纵坐标所表示的物理量；弄清坐标上的分度值；明确图象所表达的物理意义，利用图象的交点坐标、斜率和截距及图象与坐标轴所包围的面积等，进行分析、推理、判断和计算；根据图象对题目中的问题进行数据计算或做出判断性结论。
河北省在中考试卷中，每年都在最后两道大题其中的一道题里出现一个涉及利用图象提供信息的计算题。
分值可观，加强训练。
二、用图像法解决物理问题基本思路解答图象题的总纲领是：先搞清楚图象中横坐标、纵坐标所表示的物理量；弄清坐标上的分度值；明确图象所表达的物理意义，利用图象的交点坐标、斜率和截距及图象与坐标轴所包围的面积等，进行分析、推理、判断和计算；根据图象对题目中的问题进行数据计算或做出判断性结论。
中考物理总复习《图象题》专项提升练习(带答案)
中考物理总复习《图象题》专项提升练习(带答案)学校:___________班级：___________姓名：___________考号：___________ 【专题视角】新课标要求学生能用表格、图象等多种方式展示实验数据，并通过分析和处理数据得出实验结论，以有效提升学生科学思维能力。
物理图象能形象直观地反映各物理量之间的变化关系，解物理图象题要求：①识别或认定图象横坐标和纵坐标所表示的物理量(对象)，弄清情景所描述的物理过程及其有关的因素和控制条件；②分析图象的变化趋势或规律，弄清图象所表达的物理意义(图象拐点、起点、终点的含义)；③根据图象的变化情况确定两个物理量之间的关系，并给以正确描述或做出正确判断。
【题组集训】题组一运动图象1. 甲、乙两位同学在同一条直线上同时从同一地点出发，二人的s-t 图象如图所示。
下列说法不正确的是 ( )A. 通过相同的路程甲用的时间多B. 相同时间内甲通过的路程比乙短C. 运动 6s后，甲、乙相距一定是8mD. 运动6s后，甲、乙相距可能是8m2. 甲、乙两位同学在同一考点参加 800 m 体考，t =0时同时起跑，t₄时刻同时到达终点，其v-t 图象如图所示。
下列描述正确的是( )A. 0~t₁时间内甲、乙两同学都在做匀速直线运动B. t₁~t₂时间内甲、乙两同学保持相对静止C. 0~t₃时间内甲同学的路程小于乙同学的路程D. 刚到达终点时，甲、乙两同学速度相等3. 两辆完全相同的汽车，在相同的路面上沿同一方向做匀速直线运动(不计空气阻力)，其路程 s 随时间t 变化的图象如图所示。
下列说法正确的是 ( )A. t=3s时,甲、乙两车的速度v甲 =vzB. t=3s时,甲车追上乙车C. 行驶过程中，两车的牵引力F甲>F乙D. t=3s时,甲、乙两车行驶的路程S甲 =S乙4. 甲、乙两位同学沿着某公园直线跑道从同一地点同时同向出发，其s-t 图象如图所示，则第12s时甲的运动状态为 (选填“静止”“匀速直线运动”或“变速直线运动”)；从出发到甲、乙相遇的这段时间内，甲的平均速度为 m/s。
人教版物理中考专题复习——专题4 作图题(Word版附答案)
专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1．(2020·金沙县校级模拟)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射。
请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。
2．如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
3．(2020·黔西南州中考)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。
画出人眼看到硬币的光路图。
命题点2平面镜成像作图4．(2020·遵义二模)如图所示，请在图中作出AB在平面镜中的像A′B′。
5．画出图中点光源S发出的光线经平面镜反射后过P点的光路。
命题点3透镜三条特殊光线作图6．(2020·织金县期末)如图所示，请画出入射光线a、b、c经过透镜后的折射光线。
7．(2020·眉山中考)如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。
8．(2020·丹东中考)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
类型二力学作图题命题点1力的示意图9．(2020·无锡中考)如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。
10.(2020·安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。
请在图中画出长木板对物块作用力的示意图。
(O 点为力的作用点)命题点2杠杆与滑轮作图11．(2020·重庆中考A卷)如图，力F作用在杠杆的A端，画出它的力臂l。
压轴题07 图像综合题(原卷版)-2023年中考物理压轴题专项训练(全国通用)
压轴题07图像综合题--中考物理压轴题专项训练综合近几年中考对于图像题的考察形式，图像分析是体现学生综合能力的考点题之一，也是每年中考很多地区考查的热点之一，其原因是这类题目在理解分析物理题的同时，还要考察学生从图像中提炼关键信息的能力、准确分析图像的能力。
进行图像分析时，要以题目本身出发，图、题相互结合，相互推导，学生复习图像题时要有针对性的练习并理解，归纳常考题型，总结规律。
1.会分析速度时间图像，根据获得的有用信息，结合公式v=s/t及其变形，进行相关物理量的求解。
2.会分析物距焦距关系图像，根据获得的有用信息，结合凸透镜成像规律，正确运用不等式解法，进行相关物理量的求解。
3.会分析质量与体积关系图像，根据获得的有用信息，结合公式ρ甲=m/V及其变形，进行相关物理量的求解。
4.会分析压强与液体深度关系图像，根据获得的有用信息，结合公式P=ρgh、F浮=ρ水gV排及其变形，利用数学体积公式，进行相关物理量的求解。
5.会分析图像，根据获得的有用信息，结合功、功率公式及其变形，进行相关物理量的求解。
6.会分析温度时间图像，根据获得的有用信息，结合热量公式及其变形，进行相关物理量的求解。
7.会分析电压与电流关系图像，根据获得的有用信息，结合公式I=U/R及其变形，进行相关电学物理量的求解。
1．（2023·广东深圳·深圳市南山外国语学校（集团）高新中学校考一模）甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图像如图所示，由图像可知（）A．在10～20s内甲做匀速直线运动B．在0～20s内，甲的平均速度为10m/sC．在20s末，甲的位置在乙位置的前方D．两物体在0～10s内都做匀速运动，且v甲＞v乙2．（2023·山东泰安·统考一模）如图甲所示，水平地面上的一物体，受到方向不变的水平推力F的作用，F 的大小与时间t的关系如图乙，物体的速度v与时间t的关系如图丙，以下说法正确的是（）①0~2秒，物体处于静止状态，是因为推力小于摩擦力②2~4秒，物体受到的摩擦力为2N③2~4秒，物体做匀速直线运动④4~6秒，推力F 做的功为16JA ．只有①③B ．只有①④C ．只有②③D ．只有②④3．（2023·广东·中山大学附属中学校考模拟预测）每天运动一小时，健康生活一辈子。
初中物理作图专题复习
如答图2-1-8所示.
考点2 力学作图 典例精炼
【例5】（邵阳）请在图2-1-9中作出在空中飞行的足球 受到重力的示意图.
如答图2-1-9所示.
【例6】（宜宾）如图2-1-10所示，用细线将小球悬挂 在竖直墙壁上，请画出小球所受重力及小球对墙壁压力 的示意图.
如答图2-1-10所示.
【例7】（威海）如图2-1-11所示，轻质杠杆OA在路灯和 轻绳AB的共同作用下，在水平方向处于静止状态，请画出 轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图.
中所成的像,请画出平面镜的位置（保留作图痕迹）.
如答图2-1-2所示.
【例3】（鄂州）如图2-1-3，暗室内有一盛水的水槽，现
有一束激光入射到平面镜（图中未画出）上的O点，经平 面镜反射后照亮水槽底部的A点. 请画出平面镜并完成光
路图
如答图2-1-3所示.
【例4】（永州）如图2-1-4所示，请在图中作出两条入射 光线经凹透镜折射后的折射光线.
如答图2-1-4所示.
考点点拨： 1. 作反射光线时，先确定反射点，根据反射角等于入射 角，在同一平面内法线的另一侧画出反射光线，注意标注 光线的传播方向. 2. 根据平面镜成像的特点作图时，像和物体各对应点的 连线被平面镜垂直平分，作对称点留下的作图痕迹是对应 点的虚线连线和垂直符号. 3. 根据光的折射规律作图时，需在图中画出两种介质的 分界面和法线，要注意，法线要用虚线表示. 4. 凸透镜有三条特殊光线：过光心的光线其传播方向不 变；过焦点的光线经凸透镜折射后折射光线平行于主光轴； 平行于主光轴的光线经凸透镜折射后折射光线的反向延长 线经过焦点.
如答图2-1-17所示.
【例10】（濮阳模拟）在图21-18所示的电路中，有两根导线尚 未连接，请用笔画线代替导线补上.
2024年中考物理专题训练——光学作图(含解析)
2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。
2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。
请画出点光源S并补全光路图。
3．如图所示，画出两条经凹透镜折射后的光线。
4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。
6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。
7．请在图中画出入射光线经过透镜后的折射光线。
8．请画出图中的入射光线。
9．在下列虚线框内画出合适的透镜。
10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。
12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。
请在图中画出光源S 经凸透镜所成的像S`。
（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。
14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。
请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。
（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。
如图甲所示。
请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。
中考物理专题《电学图像问题》五十题
专题01 电学图像问题50题一、填空题1．（2021·重庆市育才中学九年级月考）如图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。
闭合开关，将R2滑片从位置1移到位置2，根据两表示数作出的U -I图像如图乙中AB所示，其中A点的数据与滑片在位置1时对应。
由此可以推断，电源电压为___________V，定值电阻R1的阻值为___________Ω。
2．（2021·北京海淀·九年级期中）在课外电子小组活动中，小明想了解某半导体器件的一些特性，为此他进行了一些实验并收集了相关的实验数据。
他根据收集的实验数据做出了通过该器件的电流随其两端电压变化的图像，如图所示。
由图像可知，当此器件两端的电压为3.0V时，通过此器件的电流为___________A；在器件两端电压从0V到4.0V 不断增大的过程中，器件的电阻值将___________（选填“保持不变”“变大”或“变小”）。
3．（2020·福建省南平市第三中学九年级月考）如图是灯泡L和电阻R中电流随电压变化的图象。
由图象可知，电阻R的阻值为______Ω，若将它们并联接在电压为3V的电源两端，电路中的总电阻为______Ω。
（结果保留一位小数）4．（2020·四川·川大附中九年级期中）如图是关于电阻R1、R2的电流与电压关系的图像，则R1________ R2（选填“大于”、“等于”或“小于”），若将R1、R2并联接在电压为4V 的电路中，则干路的电流为________A。
5．（2020·福建·厦门市莲花中学九年级期中）如图，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图像，则电阻R的阻值为______Ω；当电流表的示数为0.35A时，此时灯L的两端的电压为______V。
6．（2021·江西九江·九年级期末）甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图像如图所示。
人教版八年级物理上册专项复习训练 作图与图像题
专项一作图与图像题一、作图题1.如图画出小孔成像光路图，作出物体（以带箭头的线段代表）的像。
第1题图第2题图2．根据平面镜成像的特点，在图中画出物体AB在平面镜MM′中的像A′B′。
3.如图所示，太阳光以与水平地面成30°角的方向射到井口。
为使光能照亮井底，请在图中作出平面镜并标出入射角大小。
第3题图第4题图4．如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。
请画出光的传播路径。
5．如左图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。
请你作出这条入射光线并完成光路图。
（要保留作图痕迹）第5题图第6题图6.如图所示，S'是某一发光点S在平面镜里的像，Q是S发出的一束光经平面镜反射后经过的一点，请在图中找到S 的位置，并面出反射后过Q点的光路图。
7．如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）。
第7题图第8题图8．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点。
请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图。
9．如图所示，一束激光a斜射向玻璃砖上，结果在墙壁AB上玻璃砖的左右两侧，各出现了一个光斑，请画出形成两个光斑的光路图。
第9题图第10题图10．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线。
11．如图中画出了入射光线或折射光线，请完成光路图。
第11题图第12题图12．如图1所示，在探究光的色散现象时，看到白光经三棱镜后，光屏自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带。
受此启发，在测量凸透镜的焦距时，如果分别用红光和紫光平行于同一个凸透镜的主光轴射入，得到a，b两个焦点，如图2，请在图中画出两束光的折射光线。
13．如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。
2021年中考物理微专题复习 专题39 中考图像类问题(学生版)
专题39 图像类问题解答图象题的总纲领是：先搞清楚图象中横坐标、纵坐标所表示的物理量；弄清坐标上的分度值；明确图象所表达的物理意义，利用图象的交点坐标、斜率和截距及图象与坐标轴所包围的面积等，进行分析、推理、判断和计算；根据图象对题目中的问题进行数据计算或做出判断性结论。
我省各地市在中考试卷中，每年都在最后两道大题其中的一道题里出现一个涉及利用图象提供信息的计算题。
分值可观，加强训练。
知识点1：路程——时间图像、速度——时间图像图象问题解题时先分析图象的特点：物体的路程随时间如何变化，判断物体在各时间段内做什么运动，熟练应用速度公式即可正确解题。
物体的速度随时间如何变化，判断物体在各时间段内速度怎样变化，确定做什么运动，再熟练应用速度公式正确解题。
知识点2：温度——时间图像1.熔化图象(1)晶体熔化特点：固液共存，吸热，温度不变(2)非晶体熔化特点：吸热，先变软变稀，最后变为液态温度不断上升。
2.凝固图象(1)晶体凝固特点：固液共存，放热，温度不变(2)非晶体凝固特点：放热，逐渐变稠、变黏、变硬、最后成固体，温度不断降低。
3.水沸腾图像(1)由图象可知：水在沸腾过程中，吸收热量但温度保持不变。
(2)水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小，B图符合水沸腾前的现象；水沸腾时，整个容器中水的温度相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大，故图A符合水沸腾时的现象.知识点3：质量——体积图像1.物质的质量与体积的关系：体积相同的不同物质组成的物体的质量一般不同，同种物质组成的物体的质量与它的体积成正比。
2.一种物质的质量与体积的比值是一定的，物质不同，其比值一般不同，这反映了不同物质的不同特性，物理学中用密度表示这种特性。
单位体积的某种物质的质量叫做这种物质的密度。
3.密度与温度：温度能改变物质的密度，一般物体都是在温度升高时体积膨胀(即：热胀冷缩，水在4℃以下是热缩冷胀)，密度变小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理中考复习试题图像专题物理图像题练习1、下列物理图像中，反映物理量之间关系正确的是2、为了探究小球自由下落时的运动，某物理实验小组的同学用照相机每隔相等的时间自动拍照一次，拍下小球下落时的运动状态，如图所示。
（1）可以看出小球在做________直线运动（选填“匀速”或“变速”），其理由是__________。
（2）图中四个速度随时间的关系图象，能反映出该小球下落运动的是__________。
（选填图中的选项字母）3、甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图像如图所示，由图像可知：运动速度相同的小车是＿＿＿＿＿＿和＿＿＿＿＿＿；经过5s，跑在最前面的小车是＿＿＿＿＿＿。
4、甲、乙两种物质，它们的质量跟体积关系如图所示，则ρ甲＿＿ρ乙(选填“>”、“<”或“=”)，其中乙物质可能是___________。
5、在探究“固体熔化时温度的变化规律”实验中，某实验小组的同学根据测得的数据绘制了如图9所示的图象。
(1)由图象可看出该物质的熔点是____℃，在第2min末该物质处于________（选填“固态”、“液态”或“固液共存状态”）。
（2）该物质熔化过程的特点是不断吸热，温度_____，内能增大。
（3）比较图中ＡＢ段和ＣＤ段可知，如果升高相同的温度，____段吸收的热量较多。
6、水具有反常膨胀的特性。
图11所示为水的密度在0℃～10℃范围内随温度变化的曲线。
根据图象可知，温度等于______℃时，水的密度最大；在0℃～4℃范围内，水具有（填“热胀冷缩”或“热缩冷胀”）的性质。
第8题图7、实验测得小灯泡L、定值电阻R的电流与两端电压的关系如图16所示。
若将它们并联后接入1.5V的电源，则通过电源的电流是 A；若将它们串联后接入4.0V的电源，则小灯泡消耗的电功率是 W。
8、如图所示是标有“2.5V”字样的小灯泡L的电阻随它两端电压变化的图象。
将小灯泡L和电阻R接入图所示的电路中，电源电压为6V。
当开关S断开时，小灯泡的阻值为Ω；当开关S闭合时，小灯泡恰能正常发光，则电阻R消耗的功率为 W。
9、甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图3所示，图4中能正确反映两人运动距离与时间关系的是10、甲、乙两同学在同一地点沿平直路面同向步行，他们运动的路程随时间变化的规律如图所示，下面说法中错误的是（）A．前4min乙同学速度比甲同学速度大 B．甲同学做匀速直线运动的速度是0．5m／sC．乙同学第4min后仍做匀速直线运动 D．甲、乙同学相遇时距起点240m11、砌墙时，随着墙体高度的增加，地基受到的压力会逐渐增大。
下图像中，能正确描述砌墙时地基受到的压强与压力大小关系的是：（）12、某学生做以下实验：先在一只玻璃水槽中注入一定量的水，后将盛有小石子的塑料小船放入水里（如图），测得船底到液面的距离为h；再每隔一定时间向水里加食盐并搅动，直至水中食盐剩余。
在他所绘制的吃水线至船底距离h随加盐量而变化的图象中正确的是（）13、去年五一，吴力在父母的协助下，从早上8:00开始每隔半小时分别对株洲市文化园的气温和园内人工湖的水温进行了测量，图3是他根据记录的数据绘成温度t1随时间t2变化的图线。
据图可以判断A. 实线是水温图线，虚线是气温图线，因为水的比热容较大B. 实线是水温图线，虚线是气温图线，因为水的比热容较小C. 实线是气温图线，虚线是水温图线，因为水的比热容较大D. 实线是气温图线，虚线是水温图线，因为水的比热容较小14、两定值电阻甲、乙中的电流与电压关系如图所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是（）A．甲的电阻值大于乙的电阻值B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流15、下列图像能正确反映研究水沸腾过程温度随时间变化关系的是16、如图甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图像。
下列说法正确的是A．木块两次受到的拉力和摩擦力均相等 B．木块第1次受到的拉力较大C．木块两次的动能一样多 D．两次拉力对木块做的功一样多17、将一半径为R的实心金属球，用细线拉着，匀速缓慢地放入水深为2R的盛水容器中，直至容器底部，水未溢出。
下图能反映金属球从水面刚接触处开始至容器底部过程中，所受浮力的大小F与金属球浸入水中深度h的关系的是( )18、如图是甲、乙两种液体内部的压强与深度关系的图象。
设液体甲的密度为、液体乙的密度为，则、的关系是A.=B.＞C.＜D.无法确定19、两定值电阻甲、乙中的电流与电压关系如下左图所示，现将甲和乙并联后接在电压为3V的电源两端，下列分折正确的是()A．乙消耗的电功率为0．9 W B．甲消耗的电功率为0．45WC．甲中的电流小于乙中的电流 D．甲的电阻值大于乙的电阻值20题图 21题图20、标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如上图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为A．24Ω 0.67W B．20Ω 0.8WC．24Ω 0.96W D．20Ω 0.67W21、如上图所示是电阻甲和乙的U-I图像，下列说法中正确的是=5ΩA．电阻甲和乙都是阻值不变的电阻 B．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W22、质量相同的甲、乙两小车同时同地做匀速直线运动，它们运动的s-t图像如图所示。
由图像可知，甲小车?（）A 具有的惯性大B 所受的合力大C 具有的动能大D 具有的势能大23、描述水的有关物理量之间关系的图像如下，其中正确的是（）24、关于图2中所示四幅图的分析，正确的是A. 图3（a）表示ρ甲＞ρ乙B. 图3（b）表示晶体熔化的图像C. 图3（c）表示物体做匀速直线运动D. 图3）d）表示液体内部压强与深度的关系25、小明同学利用相同质量的海波和松香进行了固体熔化过程的实验探究，在加热条件相同的情况下小明测出了多组数据，并绘制出了海波和松香的温度—时间变化图象，如下图所示。
（1）由图象可知，在海波和松香这两种物质中，属于晶体的是_____ ；它的熔点约是____℃（2）在第6分钟时海波处于__________状态。
（选填“固体”、“液体”或“固液共存”）26、如图甲电路所示，电源电压为9V且保持不变，小灯炮标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：（1）小灯炮正常发光时电阻为多少欧（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦27、在打捞海底沉船时，常用水下机器人潜入水下打捞船上物品，已知ρ海水＝1.03×103kg／m3．(1)机器人在水下70m处受到海水产生的压强是多大(2)某时刻机器人在水下用竖直向上的力举着体积为0.02m3、密度为 2.7×103kg／m3的物体静止不动，求该力的大小．(3)若机器人在水下运动时，所受海水阻力与速度的关系如图所示，求机器人在水下以0.5m／s的水平速度匀速运动时，机器人水平推进力的功率．28、在一个重为4N，底面积为200cm2的圆柱形薄壁玻璃容器底部，放一个边长为 1 0cm。
的正方体物块，然后逐渐向容器中倒水(水始终未溢出)。
通过测量容器中水的深度h，分别计算出该物块所受到的浮力F浮，并绘制了如图11所示的图像。
请解答下列问题。
(1)分析图像可知，水的深度由0逐渐增加到8cm前的过程中，物块受到的浮力怎样变化这一过程中物块对容器底部的压强又怎样变化(2)当容器中水深超过8cm。
以后，物块处于什么状态为什么(3)将物块取出后，若容器中水的重力为20N，此时容器对水平桌面的压强是多少(4)物块的密度是多少电学做图5、在河中常设有个水位报警器电路，当水位尚未达到金属块A的高度时，工作电路中的绿灯亮，表示水位正常；当水位升高到A时红灯亮，表示报警信号。
（提示：容器中的水含有杂质，能导电）请将图中的水位报警器电路连好参考答案1、A2、变速在相等的时间内通过的路程不等（2）C3、甲丙乙4、> 水5、0 固液共存状态不变 C D6、4 热缩冷胀7、0.34 0.28、2； 0.8759、D 10、C 11、C 12、D 13、C 14、D 15、D 16、A17、C18、B 19、A 20、B 21、D 22、C 23、、A24、C 25、（1）、海波 50 （2）、固液共存26、解：1）RL=UL2/PL=(6V)2/6W=6Ω 2)P实=U实*I实=3V*0.7A=2.1W3)电压表示数为2V时，由图可知此时电路中的电流为0.5A,则：W=UTt=9V*0.5A*10s=45W27、7.2×105Pa；334N；87.5W28、(1)浮力变大，压强城小。
……………………………………·(2分)(2)漂浮状态。
…………………………………………………………………(1分)从图11知，水到8cm时浮力不冉增大，此时物体并米完全浸没水中，有部分体积露出水面。
…………………………………………………………(1分)(3)解：容器对桌新的压力F=Gl +G2=20+4=24(N)………………………………(1分)容器对桌面的压强 (Pa) ………………………(1分)(4)解：山图像可知，=(N)………………………………………………(1分)…………………(1分)分析：由图象可知，随着水的不断增加，物体受到的浮力逐渐增大，最终受的浮力为8N，如果物体是浸没的话受到的浮力应为10N,所以物体最终会漂浮在液面上。
