电磁性电流继电器特性实验
继保实验报告
实验一 电磁型电压电流继电器特性实验1．实验目的1）了解继电器基本分类方法及其结构。
2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。
3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4）测量继电器的基本特性。
2．实验内容1）电流继电器特性实验电流继电器动作、返回电流值测试实验。
实验电路原理图如图1所示：图1 电流继电器动作电流值测试实验原理图实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1A ，使调压器输出指示为0V ，滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。
（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。
（5）重复步骤（2）至（4），测三组数据。
（6）实验完成后，使调压器输出为0V ，断开所有电源开关。
-（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。
（8）计算整定值的误差、变差及返回系数。
误差＝［动作最小值－整定值 ]／整定值变差＝［动作最大值－动作最小值］／动作平均值 100%返回系数＝返回平均值／动作平均值表1 电流继电器动作值、返回值测试实验数据记录表2）电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图2所示：图2 电流继电器动作时间测试实验电路原理图实验步骤如下：（1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公共线”，使调压器输出为0V，将电流继电器动作值整定为1.2A，滑线电阻的滑动触头置于其中间位置。
（2）检查线路无误后，先合上三相电源开关，再合上单相电源开关。
实验报告-电流继电器特性实验
实验报告-电流继电器特性实验一、实验目的1. 学习电流继电器的基本原理、结构和性能特点。
2. 了解电流继电器的各种特性参数，包括工作电压、电流、动作时间和释放时间等。
3. 实验掌握电流继电器的特性曲线，并比较不同工作状态下电流继电器的特性差异。
二、实验原理电流继电器是一种电磁开关，它是一种继电器，其操作是由一定电流在线圈中激磁发生的。
电流继电器有两个运动状态：动作状态和非动作状态，它们之间的切换是由线圈中的激磁电流控制的。
在电流继电器中，有两个电路：控制电路和输出电路。
控制电路是指用来驱动电流继电器线圈的电路，而输出电路是指连接到电流继电器输出触点的电路。
当控制电路中的电流达到一定值时，电流继电器线圈中的磁通就会达到一定强度，从而使触点发生动作。
当激磁电流消失时，线圈中的磁通就会减弱，触点也会恢复到非动作状态。
三、实验器材1. 电流继电器实验箱2. 恒流源3. 直流数字电压表5. 计时器6. 电线、插头等实验用具四、实验步骤1. 接线将恒流源的正极和负极分别接到电流继电器实验箱中央的电源接口和地线接口处。
2. 调节电压和电流调节恒流源的电压和电流使其输出的电压和电流分别为5V和1A，并按下电源开关。
将直流数字电压表和直流数字电流表依次连接到电流继电器实验箱输出接口的正负极上，并分别读出电压和电流。
4. 测量自由释放时间将计时器连接到电流继电器实验箱输出接口的COM和NO接口上，按下自由释放按钮。
记录电流继电器的自由释放时间。
5. 测量动作时间按下手动动作按钮，记录电流继电器的动作时间。
6. 测量特性曲线按下序列按键，记录不同电流下电流继电器的特性曲线。
五、实验结果分析六、实验结论通过本次实验，我们受益匪浅。
我们学习了电流继电器的基本原理、结构和性能特点，并掌握了电流继电器的特性曲线绘制方法。
同时，我们还了解了电流继电器的各种特性参数，包括工作电压、电流、动作时间和释放时间等。
在实验中，我们成功地完成了各项测量和记录工作，并对实验结果进行了分析和总结。
电磁型继电器实验报告
电磁型继电器实验报告电磁型继电器实验报告引言电磁型继电器是一种常见的电控制器件，广泛应用于电力系统、自动化控制以及通信领域。
本实验旨在通过实际操作，深入了解电磁型继电器的工作原理、特性以及应用。
一、实验目的本实验的主要目的是：1. 了解电磁型继电器的基本结构和工作原理；2. 掌握电磁型继电器的特性参数测试方法；3. 研究电磁型继电器的应用场景。
二、实验仪器与材料1. 电磁型继电器；2. 直流电源；3. 万用表；4. 开关。
三、实验步骤1. 连接电路：将直流电源的正极与电磁型继电器的一个端子相连，将直流电源的负极与电磁型继电器的另一个端子相连。
2. 测量电流：使用万用表测量通过电磁型继电器的电流。
3. 测量电压：使用万用表测量电磁型继电器两端的电压。
4. 测试特性参数：通过改变直流电源的电压，记录电磁型继电器的吸合电流和释放电流，绘制电磁型继电器的特性曲线。
5. 观察工作状态：通过改变直流电源的电压，观察电磁型继电器的工作状态，包括吸合和释放。
四、实验结果与分析1. 电磁型继电器的特性曲线：根据实验数据绘制的特性曲线显示了电磁型继电器的吸合电流和释放电流随电压的变化关系。
从曲线可以看出，随着电压的增加，吸合电流逐渐增大，释放电流逐渐减小。
这说明电磁型继电器对电压的响应是非线性的，存在一个临界值，当电压超过该值时，继电器才能吸合。
2. 工作状态观察：在实验过程中，通过改变直流电源的电压，我们可以观察到电磁型继电器的工作状态。
当电压低于临界值时，继电器保持释放状态；当电压超过临界值时，继电器吸合。
这种特性使得电磁型继电器在电路中可以起到开关的作用。
五、实验总结通过本次实验，我们深入了解了电磁型继电器的工作原理和特性。
实验结果表明，电磁型继电器对电压的响应是非线性的，存在一个临界值。
在实际应用中，我们可以根据电磁型继电器的特性曲线，选择合适的电压来控制继电器的工作状态。
电磁型继电器在电力系统、自动化控制以及通信领域有着广泛的应用，对于实现电路的开关控制具有重要意义。

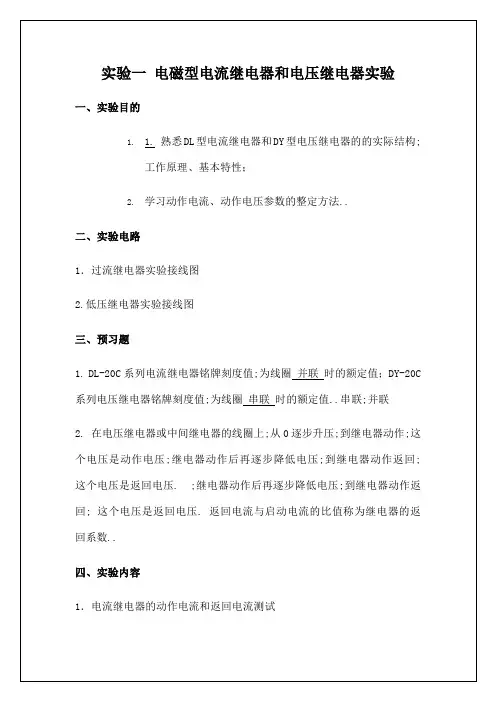

电磁型电流继电器和电压继电器实验
EPL-06继电器四—DZ-31B中间继电器
EPL-11直流电源及母线
EPL-11直流电压表
EPL-12电秒表及相位仪
EPL-13光示牌
EPL-14按钮及电阻盘
六、问题与思考
1．根据你所学的知识说明时间继电器常用在哪些继电保护装置电路
答:时间继电器室一种用来实现触点延时接通或断开的控制电器;在机床控制线路中应用较多的是空气阻尼式和晶体管式时间继电器.
2．发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器
答:静态中间继电器、带保持中间继电器、延时中间继电器、交流中间继电器、快速中间继电器、大容量中间继电
3.实验的体会和建议
通过这次实验;是我了解了时间继电器;中间继电器的工作原理;用途及使用性能;时间继电器和中间继电器是电气控制当中必不可少的电气元器件;只有熟练掌握和运用这些常用的电气器件;才能在工作中自如使用得心应手..
实验三三段式电流保护实验
一、实验目的
1.掌握无时限电流速断保护、限时电流速断保护及过电流保护的电路原理;。
继电器的特性实验
实验一电磁型继电器的特性实验一．实验目的：1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性；2．了解继电器各种参数的意义，掌握继电器整定植的调试方法；3．了解有关仪器、仪表的选择原则及使用方法。
二．实验项目：1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数；2．测定电流继电器的动作电流、返回电流及返回系数；3．测定电压继电器的动作电压、返回电压及返回系数；4．测定时间继电器的动作电压、返回电压及返回系数；5．测定中间继电器的动作电压、返回电压及返回系数。
三．实验内容：（一）熟悉常用继电器的内部接线DL-21C DL-22C；DY-22C DL-23C；DY-23CDS-21A~24A DZ-31B（二）测定电流继电器的动作电流I.d.j。
返回电流I f.j及返回系数K f。
1．实验接线：图1-1 电流继电器实验接线图2．实验需用仪器设备①交流电流表 0~5A②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台③滑线电阻 69Ω3.9A或40Ω6A 一台④电流继电器 DL-21C 一个3.实验方法(1)首先将继电器的两组线圈串联;将继电器的整定把手放在某一选定位置;将自藕调压器把手旋至输出为零伏位置;将滑线电阻的滑动端放在阻值为最大位置;(2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合,即指示灯亮)的最小电流称为电流继电器的动作电流Id.j.(3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开,即指示灯灭)的最大电流称为电流的继电器的返回电流If.j.(4)测定Id.j 和If.j时,对所选的整定位置重复作三次,将测量结果填入表1中(5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中.(6)数据处理误差: △I%=要求:返回系数:K=要求:0.05<Kf<0.9表1 继电器的两组线圈串联（表中电流单位：A ）表2 继电器的两组线圈并联（表中电流单位：A ）（三）测定低电压继电器的动作电压Ud.j 返回电压Uc。
电磁型电流继电器实验
实验一电磁型电流继电器实验一、实验目的熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DL—20c系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图1-1电流继电器内部接线图图1-212348765D L -21CD Y-21C、26C12348765D L -23CD Y-23C、28C 12348765D L -22CD Y-22C 12348765D L -24C D Y-24C、29C12348765D L -25CD Y-25C变触点通断指示灯四、实验设备五、实验步骤和要求实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。
实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。
1.电流继电器的动作电流和返回电流测试（1）选择ZB11继电器组件中的DL—24C/6型电流继电器，确定动作值并进行初步整定。
本实验整定值为2A及4A的两种工作状态见表1－2。
（2）根据整定值要求对继电器线圈确定接线方式（串联或并联）；（3）按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
继电保护实验一、二
第一部分：继电器特性实验实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。
2．掌握动作电流、动作电压参数的整定。
二．预习与思考1．电流继电器的返回系数为什么恒小于1？2．动作电流（压），返回电流（压）和返回系数的定义是什么？3．实验结果如返回系数不符合要求，你能正确地进行调整吗？4．返回系数在设计继电保护装置中有何重要用途？三．原理说明DL-20C系列电流继电器和DY-20C系列电压继电器为电磁式继电器。
由电磁系统、整定装置、接触点系统组成。
当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。
转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。
改变线圈的串联并联，可获得不同的额定值。
DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。
继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中。
DY-20C系列电压继电器铭牌刻度值，为线圈串联时的额定值。
继电器用于反映发电机、变压器及输电线路的电压升高（过压保护）或电压降低（低电压起动）的继电保护装置中。
四．实验设备五．实验内容1. 整定点的动作值、返回值及返回系数测试实验接线图1-1、图1-2分别为过流继电器及低压继电器的实验接线。
（1）电流继电器的动作电流和返回电流测试：a .选择EPL-04（EPL-33）组件的DL-21C 过流继电器，确定动作值并进行整定。
本实验整定值为1A 及2A 两种工作状态。
b .根据整定值要求对继电器线圈确定接线方式；c .按图1-1接线，调压器、220V 直流电源采用EPL-18单相交流电源、直流电源，变阻器采用EPL-14中两只90Ω/1.3A 电阻盘并联（最大电流可达2.6A ）。
并把调压器旋钮逆时针调到底，可变电阻调至阻值最大。
d ．检查无误后，合上主电路电源开关，顺时针调节自耦调压器，增大输出电流，并观察光示牌的动作情况。
继电器的特性实验报告
一、实验目的1. 了解继电器的基本分类方法及其结构。
2. 熟悉常用继电器（如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等）的构成原理。
3. 学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4. 测量继电器的基本特性。
5. 学习和设计多种继电器配合实验。
二、实验原理继电器是一种利用电磁原理实现电路通断控制的电气元件。
它主要由线圈、铁芯、衔铁、弹簧等部分组成。
当线圈通电时，线圈产生的磁场使铁芯和衔铁产生相对运动，从而实现电路的接通或断开。
三、实验仪器与设备1. 电磁型继电器（电流继电器、电压继电器、时间继电器等）2. 调压器3. 电流表4. 电压表5. 滑线电阻6. 实验电路板7. 电源四、实验步骤1. 电流继电器特性实验（1）按图接线，将电流继电器的动作值整定为 1.2A，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯亮）时的最小电流值，即为动作值。
（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时的最大电流值，即为返回值。
（5）计算返回系数：返回系数 = 返回值 / 动作值。
2. 电压继电器特性实验（1）按图接线，将电压继电器的动作值整定为220V，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电压表读数缓慢升高，记下继电器刚动作（动作信号灯亮）时的最小电压值，即为动作值。
（4）继电器动作后，再调节调压器使电压值平滑下降，记下继电器返回时的最大电压值，即为返回值。
（5）计算返回系数：返回系数 = 返回值 / 动作值。
3. 时间继电器特性实验（1）按图接线，将时间继电器的延时整定为5秒。
(word完整版)实验报告-电流继电器特性实验
的动作值、返回值和计算返回系数；学习和设计多种继电器配合实验。
二．使用设备明细
DJZ-IIIC 电气控制与继电保护综合教学试验台
三．实验内容
1． 电流继电器特性测试实验；
2． 多种继电器配合过电流保护实验.
四．实验原理
实验原理图如下:
+
KA
~220V
TY1
R 30 5A
A
2A
图 1 电流继电器特性测试实验原理接线图
动作值/A
返回值/A
整定值 Izd 返回系数
七．思考题 电流继电器返回系数的物理意义是什么？
3
+
KA
+
KT
+
-
KS
KM 动作信号灯
a ～ 220oV
A R
-
-
图 2 多种继电器配合过电流保护实验原理接线图
五．实验方法、步骤
（一）电流继电器特性测试实验 1．整定继电器动作值，按图 1 接线,调压器输出指示为 0V； 2．检查线路后合上有关电源；
1
(word 完整版)实验报告-电流继电器特性实验 3．调节调压器使电流值缓慢升高，记下继电器动作（指示灯 XD1 亮)时的最 小电流值,即为动作值； 4．继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时(指 示灯 XD1 灭）最大电流值，即为返回值； 5．改变继电器线圈连接方式，重复步骤 1~3 再进行一次测量，将测试结果 填入表 1 中.
六．实验结果及分析
计算整定值的误差、变差及返回系数。 误差＝［ 动作最小值－整定值 ］／整定值 变差＝［ 动作最大值－动作最小值 ］／动作平均值 返回系数＝返回平均值／动作平均值
100%
《常规继电器特性实验》
二、常规继电器特性实验（一）电磁型电压、电流继电器的特性实验1．实验目的1）了解继电器基本分类方法及其结构。
2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。
3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4）测量继电器的基本特性。
5）学习和设计多种继电器配合实验。
2．继电器的类型与原理继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异。
1）继电器的分类继电器按所反应的物理量的不同可分为电量与非电量的两种。
属于非电量的有瓦斯继电器、速度继电器等；反应电量的种类比较多，一般分类如下：（1）按结构原理分为：电磁型、感应型、整流型、晶体管型、微机型等。
（2）按继电器所反应的电量性质可分为：电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等。
（3）按继电器的作用分为：起动动作继电器、中间继电器、时间继电器、信号继电器等。
近年来电力系统中已大量使用微机保护，整流型和晶体管型继电器以及感应型、电磁型继电器使用量已有减少。
2）电磁型继电器的构成原理 继电保护中常用的有电流继电器、电压继电器、中间继电器、信号继电器、阻抗继电器、功率方向继电器、差动继电器等。
下面仅就常用的电磁型继电器的构成及原理作简要介绍。
（1）电磁型电流继电器电磁型继电器的典型代表是电磁型电流继电器，它既是实现电流保护的基本元件，也是反应故障电流增大而自动动作的一种电器。
下面通过对电磁型电流继电器的分析，来说明一般电磁型继电器的工作原理图2-1 DL 系列电流继电器和特性。
图2-1为DL 系列电流继电器的结构图，它由固定触点1、可动触点2、线圈3、铁心4、弹簧5、转动舌片6、止挡7所组成。
当线圈中通过电流I KA 时，铁心中产生磁通Φ ，它 通过由铁心、空气隙和转动舌片组成的磁路，将舌片磁化，产生电磁力F e ，形成一对力偶。
由这对力偶所形成的电磁转矩，将使转动舌片按磁阻减小的方向（即顺时针方向）转动，从而使继电器触点闭合。
电磁型电流继电器和时间继电器实验指导书
一、实验目的（1）了解电磁型电流继电器和时间继电器的构造、特性，掌握继电器基本参数（电流，时间）的调整方法。
（2）了解继电保护测试仪的功能和使用方法。
二、实验类型验证型三、实验仪器MRT-2000多功能继电保护测试仪，电流继电器、时间继电器。
四、实验原理1)电流继电器：反应通入电流线圈的电流与其整定值电流大小，动作于接点瞬时闭合，通过改变整定把守的位置（改变制动弹簧的弹力），可以改变电流继电器的整定值。
2)时间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接点经整定时间后延时闭合，通过改变静触点的位置（改变动触点的行程），达到改变整定值的目的。
五、实验内容和要求1、电流继电器起动电流，返回电流实验。
1.1、实验接线如图（一）熟悉继电器额定参数。
·按图接线。
·请老师检查接线。
·按附录I 有关章节所述，打开测试仪电源。
·在测试仪人-机对话界面设置各量。
·测试仪使用方法见附录Ⅰ有关章节（建议用手动试验）图（一）1.2、测定DL 型继电器的起动电流：使继电器线圈串联，整定把手放在最大位置，输入电流从零开始逐步增加，直到继电器接点闭合。
使继电器刚好能动作的最小电流即为动作电流dz I 。
注意：测试过程中电流步长值要适当（0.01A 数量级）。
起动电流可用下列方法进行整定i)利用改变继电器的线圈串联或并联，进行整定值范围的选择。
当线圈串联时，其动作值的范围即为刻度盘上所示的值。
当线圈并联时，其动作值为刻度盘上值的两倍。
电磁型电流继电器和时间继电器实验指导书ii)改变整定把守的位置（改变弹簧的拉力）可进行起动电流的均匀整定。
1．3、测定DL 型继电器的返回电流：待继电器动作后，使通入的电流平滑下降直至使继电器接点返回，此时电流即为继电器的返回电流h I 。
1.4、返回系数：将测出的dz I ,h I 数值填入(一)中，计算返回系数。
h K = dzhI I 电流继电器的返回系数 h K 不应小于0.85。
实验一电磁型电流继电器实验要点
实验一电磁型电流继电器实验要点引言：电磁型电流继电器是一种常用的电气元件，广泛应用于自动化、电力、通信等领域。
其主要工作原理是利用电流通过电磁线圈产生的磁场来控制开关动作，从而实现电路的分合。
在实验中，我们将学习电磁型电流继电器的工作原理、特性和应用，掌握它的电气参数和使用方法。
实验目的：1.了解电磁型电流继电器的工作原理和特性；2.熟悉电磁型电流继电器的接线方式和测试方法；3.掌握电磁型电流继电器的电气参数测量和分析方法；4.学会运用电磁型电流继电器进行电路控制和保护。
实验器材和设备：1.电磁型电流继电器；2.直流稳压电源；3.直流电压表；4.直流电流表；5.电阻箱；6.实验线缆。
实验步骤：1.连接电路：将电磁型电流继电器与电源和负载连接。
确保电路接线正确、牢固可靠。
2.测量电流继电器的额定电流和额定电压。
a.将直流稳压电源连接到电磁线圈，并调节输出电压为额定电压。
b.通过直流电流表测量电磁线圈的电流，记录为额定电流。
3.测量电磁型电流继电器的静态特性。
a.改变电源电压，记录电磁线圈电流和继电器触发状态的对应关系。
b.绘制电流-电压曲线，分析继电器的触发电压和控制电流。
4.测量电磁型电流继电器的动态特性。
a.施加脉冲电流或脉冲电压，记录继电器的响应时间和延迟时间。
b.分析继电器的动态特性，了解其适用范围和限制。
5.进行电气参数测量。
a.测量触点电阻和绝缘电阻。
b.测量继电器的功耗和效率。
6.进行实际应用实验。
a.利用电磁型电流继电器实现电路保护器的控制。
b.进行过流、欠压等实际故障的模拟实验。
c.分析电磁型电流继电器在实际应用中的优点和缺点。
实验注意事项：1.在接线时，要保持电路的稳定和可靠。
避免电路短路、错接、故障等情况。
2.在测量电磁线圈电流时，需要使用合适的电流表，并注意电流表的量程和精度要求。
3.实验中应注意安全，避免电源短路、触电等事故发生。
实验结束后，及时切断电源。
4.在进行动态特性测量时，应控制好脉冲电流和脉冲宽度，避免电磁型电流继电器的损坏或性能下降。
电力系统继电保护实验指导
实验一电磁型电流继电器的特性实验一．实验目的了解电磁型电流继电器的构造、特性，掌握继电器的基本参数（整定电流、返回电流、返回系数）及实验方法。
二．实验内容1．观察电磁型电流继电器的结构，熟悉其动作原理，了解继电器的主要参数。
2．接线如图一所示（1）测定电流继电器的起动电流a）利用改变继电器的线圈串联或并联，进行整定值范围的选择。
当线圈串联时，其动作值即为刻度盘上所示的值。
当线圈并联时，其动作值即为刻度盘上的两倍。
b）测出在其电气线圈串联及并联情况下，继电器的动作电流值。
测起动电流时，调节调压器，使通入继电器的电流均匀增大到串联在电流继电器常开接点回路中的指示灯刚好亮为止，即，使继电器刚好能动作的最小电流I dz，记入表1中。
（2）测定电流继电器的返回电流待继电器动作后，再调节调压器，降低电流，使通入的电流下降至使指示灯刚好熄灭为止，即，刚好是继电器返回的最大电流，即为继电器的返回电流I re，记入表1中。
（3）计算返回系数将测出的I dz、I re，填入表1中，计算出返回系数。
电流继电器的返回系数K re不应小于0.85。
表1*3．继电器的调整方法（1）动作值不符合刻度盘时，可按下顺序进行调整：a）将继电器把手放在最大值，当测出的动作电流值小于盘上数值时，可将舌片的起始位置远离电磁铁的磁极；大于盘上数值时，则应调整左限止杆，将其移近磁极。
b）再将把手放在最小值，测动作电流，由于第一步已将最大值调整到与刻度盘相符满足了要求。
若最小值还不符合要求，则可用改变弹簧拉力进行调整——顺时针移动弹簧使电流减小，反之增大。
c）刻度盘调整的同时，要检验最大位置的返回系数及最小位置是接点接触的可靠性满足要求后在检查中间位置的刻度。
（2）消除接点振动方法：对于接近动作电流时发生震动原因有：静接点弹片太硬太厚不均匀；静接点弹片弯曲不正确；接点桥摆动角度过大；接点相遇角度不合适等，可针对上述原因进行调整纠正。
三、思考题1．电流继电器的返回系数K re为什么要求在0.85～0.9之间，太大或太小有什么问题？2．电流继电器的二组线圈由串联改为并联时其整定值有何变化？实验二电磁型时间继电器的特性实验一．实验目的了解电磁型时间继电器的构造、特性，掌握继电器的基本参数（动作时限）及实验方法。
电磁型电流继电器和电压继电器实验总结
电磁型电流继电器和电压继电器实验总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、实验目的。
通过实验了解电磁型电流继电器和电压继电器的工作原理和特点，掌握其使用方法和注意事项。
实验一 电磁型电流继电器实验要点
实验一电磁型电流继电器实验一、实验目的熟悉DL 型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL —20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DL —20c 系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
DY-21C、26C IIIIIIDY-22CDY-23C、28C8 DY-25CDY-24C、29C图1-1电流继电器内部接线图图1-2电流继电器实验接线图四、实验设备五、实验步骤和要求实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。
实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。
1. 电流继电器的动作电流和返回电流测试（1）选择ZB11继电器组件中的DL —24C/6型电流继电器，确定动作值并进行初步整定。
本实验整定值为2A 及4A 的两种工作状态见表1－2。
（2）根据整定值要求对继电器线圈确定接线方式（串联或并联）；（3）按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表1－2；动作电流用I dj 表示。
实验一：常规电流电压继电器特性测试
实验：常规电流、电压继电器特性测试一、实验目的1、了解常规电流、电压继电器的构造及工作原理；2、掌握设置电流、电压继电器动作定值的方法；3、测试DL-31型电流继电器的动作值、返回值和返回系数。
4、测试DY-36型电压继电器的动作值、返回值和返回系数。
二、实验设备及器材1、TQXDB-IB多功能继电保护实验培训系统2、DL-31型电流继电器3、DY-36型电压继电器4、导线若干三、实验原理1、DL-31型电流继电器用于电机、变压器及输电线的过负荷和短路保护中，作为启动元件。
DL-31型电流继电器是电磁式继电器，当加入继电器的电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开；当电流降低到0.8倍整定值左右时，继电器返回，动合触点断开，动断触点闭合。
继电器有两组电流线圈，可以分别接成并联和串联方式，接成并联时，继电器动作电流可以扩大一倍。
继电器接线端子见图，串联接线方式为：将④、⑥短接，在②、⑧之间加入电流；并联接线方式为：将②、④短接，⑥、⑧短接，在②、⑧之间加入电流。
做实验时可任意选择一种接线方式（出厂时电流继电器线圈默认为串联方式）。
2、DY-36型电压继电器用于继电保护线路中，作为低电压闭锁的动作元件。
DY-36型电压继电器是电磁式电压继电器，当加入继电器的电压降低到整定电压时，继电器动作，动断触点（又称常闭触点，即：错误！未找到引用源。
、错误！未找到引用源。
端子）闭合，动合触点（又称常开触点，即：①、③端子）断开；当加入继电器的电压超过整定电压时，继电器动合触点闭合，动断触点断开。
如果利用电压继电器的动断触点控制断路器，则继电器工作在低电压方式；如果利用电压继电器的动合触点控制断路器，则继电器工作在过电压方式。
继电器接线端子见图。
继电器有两组电压线圈，可以分别接成并联和串联方式，接成串联时，继电器动作电压可以扩大一倍，并联和串联接法可查看继电器表面接线说明（出厂时电压继电器线圈默认为并联方式）。
(整理)电磁型电流继电器和电压继电器实验
实验一电磁型电流继电器和电压继电器实验【实验名称】电磁型电流继电器和电压继电器实验【实验目的】1.熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。
【预习要点】1.复习电磁型电流、电压继电器相关知识。
2.电流继电器的返回系数为什么恒小于1？【实验仪器设备】【实验原理】DL-20C系列电流继电器和DY-20C系列电压继电器为电磁式继电器。
由电磁系统、整定装置、接触点系统组成。
当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。
转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。
改变线圈的串并联接法，可获得不同的额定值。
图1-1DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。
继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中。
DY-20C系列电压继电器铭牌刻度值，为线圈串联时的额定值。
继电器用于反映发电机、变压器及输电线路的电压升高（过压保护）或电压降低（低电压起动）的继电保护装置中。
【实验内容】1．电流继电器的动作电流和返回电流测试a.选择EPL-04组件的DL-21C过流继电器（额定电流为6A），确定动作值并进行整定。
本实验整定值为2.7A及5.4A两种工作状态。
b .根据整定值要求对继电器线圈确定接线方式；注意：（1）过流继电器线圈可采用串联或并联接法，如图1-2所示。
其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出，并联接法电流动作值则为串联接法的2倍。
（2）串并联接线时需注意线圈的极性，应按照要求接线，否则得不到预期的动作电流值。
（a）串联（b）并联图1-2 过流继电器线圈接法c .按图1-3接线（采用串联接法），调压器T、变压器T2和电阻R均位于EPL-20，220V直流电源位于EPL-18，交流电流表位于EPL-12，量程为10 A。
并把调压器旋钮逆时针调到底。
图1-3 过流继电器实验接线图d．检查无误后，合上主电路电源开关和220V直流电源船型开关，顺时针调节自耦调压器，增大输出电流，并同时观察交流电流表的读数和光示牌的动作情况。
电磁型继电器实验报告
一、实验目的1. 了解电磁型继电器的基本原理、构造和分类。
2. 掌握电磁型继电器的动作值、返回值和返回系数的测量方法。
3. 分析电磁型继电器的特性和工作原理。
4. 熟悉电磁型继电器在电力系统中的应用。
二、实验原理电磁型继电器是一种利用电磁作用来实现电路自动切换的电器。
当通过电磁铁线圈的电流达到或超过整定值时，电磁铁产生的磁力足以克服反作用力矩，使衔铁动作，从而实现电路的切换。
电磁型继电器按反应的电量性质可分为电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等；按作用分为起动动作继电器、中间继电器、时间继电器、信号继电器等。
三、实验器材1. 电磁型继电器：电流继电器、电压继电器、功率继电器等。
2. 电流表、电压表、电阻箱、调压器、电源等。
3. 实验电路板、导线、连接器等。
四、实验步骤1. 电磁型电流继电器实验（1）将电流继电器按照实验电路图连接到电路中。
（2）调整电阻箱的阻值，使电流继电器的线圈两端电压为额定电压。
（3）逐渐增大电流，观察电流继电器是否动作，并记录动作电流值。
（4）减小电流，观察电流继电器是否返回，并记录返回电流值。
（5）计算返回系数：返回系数 = 返回电流 / 动作电流。
2. 电磁型电压继电器实验（1）将电压继电器按照实验电路图连接到电路中。
（2）调整调压器的输出电压，使电压继电器的线圈两端电压为额定电压。
（3）逐渐增大电压，观察电压继电器是否动作，并记录动作电压值。
（4）减小电压，观察电压继电器是否返回，并记录返回电压值。
（5）计算返回系数：返回系数 = 返回电压 / 动作电压。
3. 电磁型功率继电器实验（1）将功率继电器按照实验电路图连接到电路中。
（2）调整电阻箱和调压器的阻值和输出电压，使功率继电器的线圈两端电压和电流为额定值。
（3）逐渐增大功率，观察功率继电器是否动作，并记录动作功率值。
（4）减小功率，观察功率继电器是否返回，并记录返回功率值。
（5）计算返回系数：返回系数 = 返回功率 / 动作功率。
实验报告-电流继电器特性实验
姓名
学号
实验名称 继电器特性 实验
指导教师 刘天野、秦鹏
实验日期 20140 920
所属课程 电力系统继电保护与自 动化装置 设备台号
一．实验目的 了解继电器基本分类方法及其结构 ；熟悉几种常用继电器：电流继电器、时间继电
器、中间继电器、信号继电器等的构成原 理；学会调整、测量电磁型继电器的动作值、 返回值和计算返回系数；学习和设计多种继电器 配合实验。 二．使用设备明 细
+
-
KA
A R
KT
KS
KM 动作信号灯
-
-
图 2 多种继电器配合过电流保护实验原 理接线图
1
五．实验方法、步骤
（一）电流继电器特性测试实 验 1．整定继电器 动作值，按图 1 接线，调压器输出 指示为 0V ； 2．检查线路后合上有关电 源； 3．调节调压器使电流值缓慢升高，记下继电器 动作（指示灯 XD 1亮）时的最小电流 值，即为动作值 ； 4．继电器动作后，再调节调压器使电流值平滑下降，记下继电器 返回时（指示灯 XD 1灭）最大电流值，即为返回值 ； 5．改变继电器线圈连接方 式，重复步骤 1 ~3再进行一 次测量，将测试结果 填入表 1 中 。
DJZ-IIIC 电气控制与继 电保护综合教学试验台 三．实验内容
1． 电流继电器特性测试实 验； 2． 多种继电器配合过电流 保护实验。 四．实验原理 实验原理图 如下：
TY1
A
30 5A 2A
a ~220V
o
图 1 电流继电器特性测试实验原理接线 图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验设备
序号 名称 型 号 数表
1
智能三相电表模
块
2
电流继电器
DL-32
1
电流继电器模块
3
4 5
指示灯
单相调压器 滑线电阻器 0~250V 40Ω/
1
1 1
线路模型单元
6
开关
1
开关模块
电流继电器内部接线
2
4 6 8
1 3
5
7
实验步骤
实验接线：按照原理图接线。
表1
电流继电器实验结果记录表
实验序号 1 2 动作值Iop 返回电流Ire
3
平均值 整定值 返回系
数Kre
电磁型电流继电器的特性实验
实验目的 重点了解电力系统继电保护中最常应用 的各种电流继电器的构造原理和基本特 性；同时也学习对各种简单继电器进行 调整试验的基本技能。
实验内容 熟悉DL-32电磁型电流继电器。应注意下 列各点： （1）继电器的型号、额定电流和起动电流 的调整范围等铭牌数据； （2）继电器的主要组成部分——铁心，线 圈，可动舌片，活动触点和固定触点、 弹簧、引出线及接线端子实际位置； （3）在整定值刻度盘上调整继电器起动电 流的方法。 对继电器的实验内容为测定和校验其起动 电流 、返回电流 和返回系数 。
电流继电器接线图
电流继电器的动作、返回值测试 先打开继电器有机玻璃外壳，整定好电流继电 器的动作值，调节单相调压器使输出电流从零 逐渐升高，记下继电器刚动作最小电流值，即 为起动值。 继电器动作后，调节单相调压器使电流平滑下 降，记下继电器返回时最大电流值，即为返回 值。 将测量数据记录于表1中，并计算出动作、返 回电流的平均值和返回系数。 返回系数: Kre=Ire／Iop
