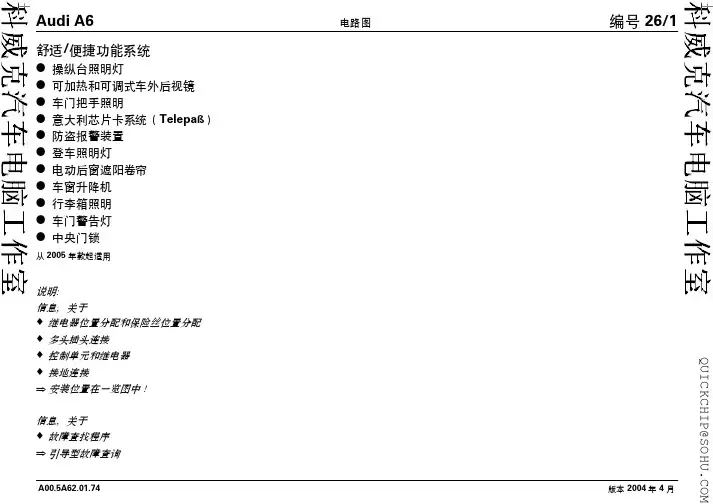

舒适/便捷功能系统●操纵台照明灯●可加热和可调式车外后视镜●车门把手照明●意大利芯片卡系统(Telepaß)●防盗报警装置●登车照明灯●电动后窗遮阳卷帘●车窗升降机●行李箱照明●车门警告灯●中央门锁从2005年款起适用说明:信息,关于♦继电器位置分配和保险丝位置分配♦多头插头连接♦控制单元和继电器♦接地连接⇒ 安装位置在一览图中!信息,关于♦故障查找程序⇒ 引导型故障查询QUICKCHIP@QUICKCHIP@1516171819202122232425262728ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色J723-无钥匙进入许可的天线读取单元T10i -10芯红色插头连接,左侧座椅横梁T20a -20芯黑色插头连接,左侧A 柱T46a-46芯插头连接,左侧CAN 分离插头•-CAN 总线(数据导线)QUICKCHIP@2930313233343536373839404142ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色T20a -20芯黑色插头连接,左侧A 柱V56-驾驶员车门中央门锁马达V161-驾驶员车门中央门锁(Safe )马达Y7-自动防眩的车内后视镜267-驾驶员侧车门电缆导线束中的接地连接2B466-主导线束中的连接2B467-主导线束中的连接3✱-不带附加装备的汽车✱✱-带附加装备的汽车QUICKCHIP@43444546474849505152535455564081535558s31ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色J386-驾驶员侧车门控制单元QUICKCHIP@14731ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色QUICKCHIP@386ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色J386-驾驶员侧车门控制单元QUICKCHIP@1714912142052514515ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色V121-驾驶员侧折叠后视镜马达V149-驾驶员侧调节后视镜马达W52-驾驶员侧车外后视镜里的登车照明灯Y20-驾驶员侧自动防眩的车外后视镜Z4-可加热车外后视镜(驾驶员侧)✱-带折叠功能的后视镜✱✱-带自动防眩车外后视镜的汽车✱✱✱-车外后视镜内带登车照明灯的汽车QUICKCHIP@30386R52304ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色W31-左前登车照明灯304-驾驶员侧车门电缆导线束中的接地连接3R52-驾驶员侧车门电缆导线束中的连接(58s )✱-不带车内附加照明的汽车✱✱-带车内附加照明的汽车✱✱✱-开关接地输出端QUICKCHIP@386304A ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色T2i -2芯插头连接,在操纵台照明灯变压器上304-驾驶员侧车门电缆导线束中的接地连接3R52-驾驶员侧车门电缆导线束中的连接(58s )✱-带车内附加照明的汽车✱✱-仅用于美国QUICKCHIP@127128129130131132133134135136137138139140386190218219283ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色QUICKCHIP@ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色206-副驾驶员侧车门电缆导线束中的接地连接✱-不带附加装备的汽车✱✱-带附加装备的汽车QUICKCHIP@155156157158159160161162163164165166167168ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色T10k -10芯红色插头连接,右侧座椅横梁T20b -20芯黑色插头连接,右侧A 柱T46b-46芯插头连接,右CAN 分离插头•-CAN 总线(数据导线)QUICKCHIP@ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色V57-副驾驶员车门中央门锁马达V162-副驾驶员车门中央门锁(Safe )马达268-副驾驶员侧车门电缆导线束中的接地连接2QUICKCHIP@ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色✱-开关接地输出端✱✱-仅用于美国QUICKCHIP@387303A ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色W32-右前登车照明灯W36-副驾驶员侧车门警告灯303-副驾驶员侧车门电缆导线束中的接地连接3R53-副驾驶员侧车门电缆导线束中的连接(58s )✱-不带车内附加照明的汽车✱✱-带车内附加照明的汽车QUICKCHIP@2515012252153516517ws=白色sw=黑色ro=红色br=棕色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=桔黄色V122-副驾驶员侧后视镜折叠马达V150-副驾驶员侧后视镜调节马达W53-副驾驶员侧车外后视镜里的登车照明灯Y21-副驾驶员侧自动防眩的车外后视镜Z5-可加热车外后视镜(副驾驶员侧)✱-带折叠功能的后视镜✱✱-带自动防眩车外后视镜的汽车✱✱✱-车外后视镜内带登车照明灯的汽车QUICKCHIP@338387466340ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色QUICKCHIP@ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色B316-主导线束中的正极连接2(30a )✱-车载电网控制单元上的下面保险丝QUICKCHIP@253254255256257258259260261262263264265266ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色350-左后车门电缆导线束中的接地连接2•-CAN 总线(数据导线)QUICKCHIP@F电路图ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色V163-左后车门安全中央门锁马达350-左后车门电缆导线束中的接地连接2✱-不带进入及起动许可功能的汽车✱✱-带进入及起动许可功能的汽车✱✱✱-开关接地输出端QUICKCHIP@388ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色R54-左后车门电缆导线束中的连接(58s )QUICKCHIP@388408A ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色W33-左后登车照明灯W37-左后车门警告灯408-左后车门电缆导线束中的接地连接3✱-带车内附加照明的汽车QUICKCHIP@389ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色•-CAN 总线(数据导线)QUICKCHIP@ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色G418-右后车门外把手接触传感器J389-右后车门控制单元T20d -20芯黑色插头连接,右侧B 柱V97-右后车门中央门锁马达V164-右后车门安全中央门锁马达351-右后车门电缆导线束中的接地连接2✱-不带进入及起动许可功能的汽车✱✱-带进入及起动许可功能的汽车✱✱✱-开关接地输出端QUICKCHIP@389ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色R55-右后车门电缆导线束中的连接(58s )QUICKCHIP@389409A ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色W34-右后登车照明灯W38-右后车门警告灯409-右后车门电缆导线束中的接地连接3✱-带车内附加照明的汽车QUICKCHIP@QUICKCHIP@QUICKCHIP@393ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色T17h -17芯桔黄色插头连接,排水槽电控箱左侧接线板V91-后窗遮阳卷帘马达W3-行李箱照明灯W45-左后脚部空间照明灯W46-右后脚部空间照明灯261-可加热式喷嘴导线束中的接地连接373-主导线束中的接地连接8376-主导线束中的接地连接11B317-主导线束中的正极连接3(30a )B468-主导线束中的连接4✱-带防盗报警装置的汽车✱✱-带后窗遮阳卷帘的车辆QUICKCHIP@J285电路图版本2004年4月A00.5A62.01.74ws=白色sw=黑色ro=红色br=棕色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=桔黄色T17f-17芯绿色插头连接,左侧A柱接线板T32-32芯蓝色插头连接,在组合仪表上W9-左脚部空间照明灯W10-右脚部空间照明灯82-左前导线束中的接地连接1373-主导线束中的接地连接8B340-主导线束中的连接1(58s)B341-主导线束中的连接2(58s)✱-不带附加照明的汽车✱✱-带附加照明的汽车QUICKCHIP@。

一汽奥迪A6轿车电气元器件位置与电气线路图

一汽奥迪A6轿车电气元器件位置与电气线路图

一汽奥迪A6轿车电气元器件位置与电气线路图第一节一汽奥迪A6轿车(中国2000型)电气元器件位置图一汽奥迪A6轿车电气元器件位置见图2-1-1~图2-1-18所示。

图2-1-1 ANQ型发动机燃油喷射系统系统电气元件位置布置图l-冷却液温度传感器(G62) 2-凸轮轴调整阀(N208) 3-节气门控制部件(J338)4-四针插接头(黑色为λ传感器G39) 5-三针插接头(灰色为发动机转速传感器G28) 6-三针插接头(绿色为爆震传感器G61) 7-三针插接头(兰色为爆震传感器G66) 8-发动机控制单元ECU(J220) 9-发动机转速传感器(G28) 10-2号爆震传感器(G66) 11-进气歧管切换阀(N156) 12-进气温度传感器(G42)13-l号爆震传感器插接器(G61) 14-霍尔传感器(G40) 15-喷油器(N30~N33) 16-燃油压力调节器 17-点火线圈(N128) 18-氧传感器(G39) 19-接地连接线 20-热膜式空气流量计(G70) 21-活性炭罐电磁阀(N80)图2-1-2 AWL型发动机电控元件安装位置1-催化净化器的λ传感器G39(55N·m) 2-催化净化器后的λ传感器G130(55N·m) 3-冷却液温度传感器G62 4-燃油压力调节器 5-发动机转速传感器G28 6-插头 7-3孔插头(用于爆震传感器1G61,绿色;发动机转速传感器G28,灰色;爆震传感器2G66,蓝色) 8-电子油门故障警报灯K132 9-油门踏板位置传感器G79和G185 10-制动灯开关F和制动踏板开关F47 11-Motronic供电继电器J271 12-离合器踏板开关F36 13-发动机控制单元J220 14-增压压力传感器G31 15-节气门控制单元J338 16-进气温度传感器G42 17-增压器空气再循环阀N249 18-爆震传感器1G61 19-爆震传感器2G66 20-霍尔传感器G40 21-喷油器N30~N33 22-点火线圈N、128、N158和N163 23-增压压力限制电磁阀N75 24-空气流量计G70 25-活性炭罐电磁阀1N80图2-1-3 ATX型发动机燃油供给/喷射系统元器件安装位置1-活性碳罐电磁阀1-N80 2-λ传感器1-G39和λ传感器加热器-Z19插头(4孔) 3-爆震传感器1-61插头(3孔) 4-冷却液温度传感器-G62 5-二次空气阀N112(仅带二次空气系统的车型有) 6-节气门控制单元-J338 7-进气温度传感器-G42 8-进气歧管转换电磁阀-N156 9-λ传感器2G108及λ传感器加热器Z28插头(4孔) 10-发动机转速传感器-G28(灰色,3孔) 11-霍尔传感器插头(3孔) 12-爆震传感器2-G66插头(3孔) 13-压力舱内电器盒(发动机控制单元-J220和二次空气泵继电器-J299) 14-燃油压力调节器15-霍尔传感器-G40 16-λ传感器2-G108 17-发动机转速传感器-G28 18-爆震传感器2-G66 19-凸轮轴调整电磁阀2-N208 20-点火线圈-N,-N128,-N158(带功率放大器-N122) 21-爆震传感器1-G61 22-喷油器N30~N33、N83和N84 23-霍尔传感器-G163 24-λ传感器1-G39 25-接地连接 26-凸轮轴调整电磁阀1-N205 27-空气流量计-G70 28-二次空气泵电机-V101(限带二次空气系统的车型)图2-1-4 AEB型发动机电气元件安装位置图1-带λ加热器(Z19)的λ传感器G39 2-冷却液温度传感器(G62) 3-插座①λ传感器及λ加热器②发动机转速传感器(灰色)③爆震传感器1(绿色)④爆震传感器21(蓝色) 4-电控盒①发动机控制单元(J220)②海拔高度传感器(F96) 5-活性炭滤清器电磁阀1(N80) 6-点火线圈的输出放大器(N122)7-空气流量计(G70)在空滤壳体的上部 8-增压压力控制电磁阀(N75) 9-点火线圈(N,N128,N158,N163) 10-喷油器(N30~N33) 11-霍尔传感器(G40)12-爆震传感器1(G61) 13-爆震传感器2(G66) 14-发动机转速传感器(G28)15-进气温度传感器(G42) 16-节气门控制单元(J338)图2-1-5 控制单元安装位置图1-超声波传感器控制单元J347(在行李箱侧面装饰板后面的左车轮罩上部)2-中央门锁控制单元J429(在司机座椅下) 3-锁芯加热左控制单元J210(司机一侧车门横梁上部) 4-仪表板内组合处理器J218(与仪表一体) 5-带EDS的ABS控制单元J104(在发动机舱内液压单元上) 6-带EDS的ABS控制单元J104(在副司机脚坑地毯下(如果装有ESP)) 7-发动机控制单元(在压力舱内) 8-自动变速器控制单元J217(在副司机脚坑地毯下) 9-空调控制和显示单元E87(在中央副仪表上) 10-安全气囊控制单元J234(仪表板下中央通道上) 11-收录机控制单元(在中央副仪表板上) 12-带CD机的导航系统控制单元J401(在行李箱左侧盖板内) 13-导航系统操纵控制单元402(在组合仪表后的横梁上) 14-GRA控制单元J213(在杂物箱后横梁上) 15-具有座椅位置记忆功能的座椅位置调节控制单元J136(在司机座椅下) 16-倒车警报控制单元J446(在行李箱左侧装饰板后) 17-大灯照程调节控制单元J431(在行李箱左侧装饰板后) 18-横向加速度传感器G200(在司机座椅下(仅指装有ESP的车)) 19-CD机R41(在行李箱左侧盖板内) 20-电话收发控制单元R36(在行李箱左侧盖板内) 21-带低音扬声器(在行李箱右侧)的放大器R43(在行李箱右侧盖板内) 22-自动防眩目后视镜Y7(在前风挡玻璃上)图2-1-6 冷却液膨胀罐下部的插头安装位置1-λ传感器G130及其加热器Z29,4孔插头(褐色) 2-λ传感器G39及其加热器Z19,6孔插头(黑色) 3-发动机转速传感器G28,3孔插头(灰色) 4-爆震传感器2 G66,3孔插头(兰色) 5-爆震传感器1 G61,3孔插头(绿色)图2-1-7 制动灯开关、制动踏板开关和离合器踏板开关安装位置1-卡夹 2-离合器踏板开关F36 3-制动灯开关F和制动踏板开关F47图2-1-8 增压器空气再循环阀N249的安装位置(在进气歧管下)图2-1-9 油门踏板位置传感器G79和G185的安装位置图2-1-10 Motronic供电继电器的安装位置(在流水槽的电器盒内,箭头所示)图2-1-11 增压压力传感器G31的安装位置(在增压空气冷却器的上部,箭头所示)图2-1-12 左侧转速传感器导线安装位置图2-1-13 右侧转速传感器导线位置1-转速传感器导线 2-制动管 1-转速传感器导线 2-燃油管图2-1-14 安全气囊部件安装位置图1-驾驶员安全气囊 2-驾驶员安全气囊(赛车方向盘) 3-安全气囊控制单元4-副驾驶员安全气囊 5-横向加速度传感器 6-侧面安全气囊 7-后座侧面安全气囊(折叠式靠背) 8-后座侧面安全气囊(固定式靠背) 9-自诊断插头图2-1-15 座舱内空调控制和调节部件位置图1-左侧温度翻板伺服电机V158(带电位计G220) 2-脚坑出风口温度传感器G192 3-辅助加热器Z35(只用于柴油发动机的车,中国型车上暂无此件) 4-热交换器 5-强制低速开关 6-故障阅读仪V.A.G1551插口 7-左出风口温度传感器G150 8-仪表板左出风口 9-左边窗除霜喷嘴 10-外部温度指示器G106 11-风档玻璃除霜喷嘴 12-阳光强度光敏电阻G107图2-1-16 停车加热装置元器件在车上的位置1-加热器控制装置(在中国型车上未装) 2-控制和显示单元E87 3-计量泵V54 4-燃油泵和燃油指示器壳体 5-天线R51 6-加热指示灯K11 7-定时器E111 8-定时器开关E255 9-停车加热器 10-附加电阻N6 11-停车加热器 12-附加电阻N6(中国车型暂无) 13-冷却液单向阀 14-蓄电池A图2-1-17 Concert收音机元器件安装位置图1-收音机 2-BOSE未极放大器(仅指装BOSE音响系统的车) 3-超低音扬声器 4-天线放大器 5-收音机/电话鞭型天线或自动天线(只与反向玻璃联用)6-CD机 7-中高音扬声器 8-低音扬声器 9-中高音扬声器 10-低音扬声器汽车检测与维修技术专业系列课程图2-1-18 倒车警报装置安装位置图1-倒车警报控制单元J446 2-倒车警报蜂鸣器H15 3-倒车警报传感器。

奥迪A6第23章全车电气线路图

奥迪A6第23章全车电气线路图

第二十三章一汽奥迪A6(中国2000型)轿车全车线路图一、基本装备(从2000年车型起)(1)熔丝支架、微型中央电器盒、13孔继电器盘(图23-1)。

熔丝支架:(a)微型中央电器盒:(b)13孔继电器盘:(c)熔丝颜色:30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始,在电路图上标有号码223,依次类推。

断电器布局:1-双音喇叭继电器(J4)2-×触点卸荷继电器(J59)4-燃油泵继电器(J17)5-清洗刮水自动间歇继电器(J31)6-清洗刮水自动间歇继电器(J31)继电器布局:4-起动锁止继电器(J207)图23-1 熔丝支架、微型中央电器盒、13孔继电器盘(2)接地点(图23-2)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色3-地线,发动机-车身12-接地点,发动机舱左侧13-接地点,发动机舱右侧43-接地点,右侧A柱,下部44-接地点,左侧A柱,下部81-拉地连接1,在仪表板线束内85-接地连接1,在发动机舱线束内86-接地连接1,在后部线束内135-接地连接2,在仪表板线束内176-接地连线,在右大灯线束内179-接地连线,在左大灯线束内图23-2 接地点(3)点火开关、X触点卸荷继电器(图23-3)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关J59-×触点卸荷继电器J217-自动变速器控制单元J429-中央门锁控制单元R-收录机T8f-插头,8孔,黑色,收录机插头ⅢT15v-插头,15孔,橙色,右侧A柱分线器A2-正极连接(15),在仪表板线束内A21-连接(86S),在仪表板线束内A52-正极连接2(30),在仪表板线束内﹡带手动变速器的车**带自动变速器的车图23-3 点火开关、X触点卸荷继电器(4)蓄电池、起动机、交流发电机、起动锁止继电器(图23-4)。

2000一汽奥迪A6维修手册带电路图第23章全车电气线路图4

2000一汽奥迪A6维修手册带电路图第23章全车电气线路图4

三、1.8L 电控燃油喷射发动机(92kW ,多点燃油喷射,四缸,ANQ)线路图(从2000年车型起)(1)继电器(图23-40)。

熔丝支架:(a)微型中央电器盒:(b)继电器布局:4-燃油泵继电器(J17)8孔继电器盘:(c)30A-绿色 25A-白色 20A-黄色 15A-蓝色 10A-红色 7.5A-棕色 5A-米色熔丝支架上的保险从23号位置开始,在电路图上标有号码223,依次类推。

继电器布局:3-冷却风扇继电器(J26) 20-冷却风扇单熔丝(S42) 21-冷却风扇继电器熔丝(S142)图23-40 继电器(2)蓄电池、起动机、交流发电机(图23-41)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色A-蓄电池B-起动机C-交流发电机C1-电压调节器D-点火开关T1c-插头,1孔,蓝色,在发动机舱右侧T10o-插头,10孔,棕色,压力舱电器盒分线器T10p-插头,10孔,黑色,压力舱电器盒分线器1-接地线,蓄电池车身2-接地点,在发动机舱左侧85-接地连接1,在发动机舱线束内131-接地连接2,在发动机舱线束内A17-连接(61),在仪表板线束内A41-正极连接(50),在仪表板线束内图23-41 蓄电池、起动机、交流发电机(3)多点喷射控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器、爆震传感器(图23-42)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色G2-冷却液温度传感器G40-霍尔传感器G42-进气温度传感器G61-爆震传感器1G62-冷却液温度传感器J220-多点喷射控制单元N30-1 缸喷油阀N31-2缸喷油阀N32-3缸喷油阀N33-4缸喷油阀S234-熔丝支架上熔丝34T3h-插头,3孔,绿色,压力舱电器盒分线器T10h-插头,10孔,橙色,压力舱电器盒分线器T10p-插头,10孔,黑色,压力舱电器盒分线器131-接地连接2,在发动机舱线束内D89-连接(控制单元),在发动机舱线束内D95-连接(喷油阀),在发动机舱线束内D101-连接1,在发动机舱线束内图23-42 多点喷射控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器、爆震传感器(4)调节器、空气流量传感器、爆震传感器2、发动机转速传感器、氧传感器(图23-43)。

2000一汽奥迪A6维修手册带电路图第23章全车电气线路图5

2000一汽奥迪A6维修手册带电路图第23章全车电气线路图5

四、01V型自动变速器线路图(1)继电器(图23-51)。

熔丝支架:(a) 13孔继电器盘:(b)熔丝颜色:30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的保险从23号位置开始,在电路图上标有号码223,依次类推。

断电器布局:4-起动锁止继电器(J207)图23-51 继电器(2)自动变速器控制单元、电磁阀、强制低速开关(图23-52)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色F-制动灯开关F8-强制低速开关G93-机油温度传感器J217-自动变速器控制单元K-自诊断接口N88-电磁阀1N89-电磁阀2N90-电磁阀3N215-自动变速器压力调节阀1N216-自动变速器压力调节阀2N217-自动变速器压力调节阀3N218-自动变速器压力调节阀4T10m-插头,10孔,蓝色,压力舱电器盒分线器T15r-插头,15孔,棕色,右侧A柱分线器T16a-插头,16孔,自诊断插头T16b-插头,16孔,在变速器上A18-连接(54),在仪表板线束内A32-正极连接(30),在仪表板线束内A76-连接(自诊断K线)在仪表板线束内*无电子油门(E-Gas)的车图23-52 自动变速器控制单元、电磁阀、强制低速开关(3)自动变速器控制单元、多功能开关(图23-53)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色E45-GRA开关F125-多功能开关G182-变速器输入转速传感器J217-自动变速器控制单元T15r-插头,15孔,棕色,右侧A柱分线器T16b-插头,16孔,在变速器上102-接地连接,在变速器线束内A121-连接(High-Bus),在仪表板线束内A122-连接(Low-Bus),在仪表板线束内U3-连接1,在自动变速器线束内·CAN总线(数据线)*带GRA的车**无电子油门(E-Eas)的车图23-53 自动变速器控制单元、多功能开关(4)自动变速器控制单元、Tiptronic(手动换档)开关(图23-54)。

一汽大众-奥迪A6(中国2000型)轿车全车线路图

一汽大众-奥迪A6(中国2000型)轿车全车线路图

第二十三章一汽奥迪A6(中国2000型)轿车全车线路图一、基本装备(从2000年车型起)(1)熔丝支架、微型中央电器盒、13孔继电器盘(图23-1)。

熔丝支架:(a) 微型中央电器盒:(b)13孔继电器盘:(c)熔丝颜色:30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始,在电路图上标有号码223,依次类推。

断电器布局:1-双音喇叭继电器(J4)2-×触点卸荷继电器(J59)4-燃油泵继电器(J17)5-清洗刮水自动间歇继电器(J31)6-清洗刮水自动间歇继电器(J31)继电器布局:4-起动锁止继电器(J207)图23-1 熔丝支架、微型中央电器盒、13孔继电器盘(2)接地点(图23-2)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色3-地线,发动机-车身12-接地点,发动机舱左侧13-接地点,发动机舱右侧43-接地点,右侧A柱,下部44-接地点,左侧A柱,下部81-拉地连接1,在仪表板线束内85-接地连接1,在发动机舱线束内86-接地连接1,在后部线束内135-接地连接2,在仪表板线束内176-接地连线,在右大灯线束内179-接地连线,在左大灯线束内图23-2 接地点(3)点火开关、X触点卸荷继电器(图23-3)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关J59-×触点卸荷继电器J217-自动变速器控制单元J429-中央门锁控制单元R-收录机T8f-插头,8孔,黑色,收录机插头ⅢT15v-插头,15孔,橙色,右侧A柱分线器A2-正极连接(15),在仪表板线束内A21-连接(86S),在仪表板线束内A52-正极连接2(30),在仪表板线束内﹡带手动变速器的车**带自动变速器的车图23-3 点火开关、X触点卸荷继电器(4)蓄电池、起动机、交流发电机、起动锁止继电器(图23-4)。

【2013奥迪A6全车电路图】31-安装位置:继电器

【2013奥迪A6全车电路图】31-安装位置:继电器

Audi A6安装位置编号 803 / 1版本 11.2013继电器继电器架总图1 - 行李箱内右侧继电器和保险丝座q 部件: -J9- , -J403- , -J681- , -J807- , -J963- , -J937- , -J17-q 安装位置和布置 → 相关章节2 - 仪表盘左侧后面继电器座上的继电器座q 部件: -J359- , -J360- , -S276- , -S277- , -J604-q 安装位置和布置,左置方向盘车辆 → 相关章节q 安装位置和布置,左置方向盘车辆 → 相关章节3 - 继电器支架,在仪表盘左下q 部件: -J329- , -J413- , -J910- , -S123- , -J318-q 安装位置和布置,左置方向盘车辆 → 相关章节q 安装位置和布置,左置方向盘车辆 → 相关章节4 - 排水槽电控箱内的继电器座q 部件: -J53- , -J179- , -J271- , -J299- , -J317- , -J496- , -J695- , -J757- , -S125- , -S130- , -S210- , -J510- , -S113-q 安装位置和布置,左置方向盘车辆 → 相关章节q 安装位置和布置,左置方向盘车辆 → 相关章节行李箱内右侧继电器和保险丝座安装位置行李箱内右后。

A - 46 芯插头连接 -T46b- ,CAN 分离插头,黑色1 - 未占用2 - 可加热后窗玻璃继电器 -J9-3 - 插座继电器 -J807-4 - 端子 15 供电继电器 2 -J681-5 - 水平高度调节系统压缩机继电器 -J403-6 - 还原材料计量系统继电器 -J963-q 仅适用于带有还原材料计量系统的汽车6 - 风扇释放继电器 -J937-q 只在高电压车辆上6 - 燃油泵继电器 -J17-q 只用于发动机标记字母 CDRB返回到一览表 → 相关章节 。

【2013奥迪A6全车电路图】68-2.8升汽油发动机CHVA,CNYB

【2013奥迪A6全车电路图】68-2.8升汽油发动机CHVA,CNYB

N324 P Q T2el
- 带功率输出级的点火线圈 6 - 火花塞插头 - 火花塞 - 2 芯插头连接
T2em - 2 芯插头连接
T2en - 2 芯插头连接
T4d - 4 芯插头连接
T4e - 4 芯插头连接
T4f - 4 芯插头连接
T14b - 14 芯插头连接, 发动机舱内左侧
T60 - 60 芯插头连接
Audi A6
2.8 升汽油发动机 , CHVA,CNYB
自 2011 年 1 月起
电路图
编号 2 / 1
09.2013
Audi A6
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 2 / 11
发动机控制单元, 气缸 4 喷油阀, 带功率输出级的点火线圈 4, 火花塞插 头, 火花塞
J623 - 发动机控制单元
N33 - 气缸 4 喷油阀
N83 - 气缸 5 喷油阀
N84 - 气缸 6 喷油阀
N292 - 带功率输出级的点火线圈 4
N323 - 带功率输出级的点火线圈 5
凸轮轴调节元件 1, 发动机控制单元 F366 - 凸轮轴调节元件 1 F367 - 凸轮轴调节元件 2 F368 - 凸轮轴调节元件 3 F369 - 凸轮轴调节元件 4 F370 - 凸轮轴调节元件 5 F371 - 凸轮轴调节元件 6
J623 - 发动机控制单元 T2dp - 2 芯插头连接 T2dq - 2 芯插头连接 T2dr - 2 芯插头连接 T2ds - 2 芯插头连接 T2dt - 2 芯插头连接 T2du - 2 芯插头连接

10-便捷系统-奥迪A6全车电路图

10-便捷系统-奥迪A6全车电路图
J386 - 驾驶员侧车门控制单元
T10y - 10 芯插头连接
T32k - 32 芯插头连接
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
*2
- 仅适用于不带车门关闭辅助功能的车辆
*3
- 不适用于美洲市场
*4
- 仅适用于带自动车距控制(ADR)的车辆
Audi A6
电路图
编号 5 / 5
驾驶员车门中的车窗升降器操作单元, 驾驶员侧车门控制单元 E40 - 前左车窗升降器 E53 - 驾驶员车门中的后左车窗升降器开关 E55 - 驾驶员车门中的后右车窗升降器开关 E81 - 驾驶员车门中的前右车窗升降器开关 E512 - 驾驶员车门中的车窗升降器操作单元
Audi A6
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 5 / 3
驾驶员侧车门控制单元, 驾驶员车门关闭辅助功能电机 J136 - 带记忆功能的座椅调节和转向柱调节装置 J386 - 驾驶员侧车门控制单元 T2hd - 2 芯插头连接
B428 - 连接 2(后视镜信号),在主导线束中
R66 - 正极连接(中央门锁),在驾驶员侧车门电缆导线束中
*
- 见基本装备所适用的电路图
*2
- 仅适用于带有车门关闭辅助功能的车辆
Audi A6
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色

最新一汽奥迪a6全车电气线路图(六名师精编资料汇编

最新一汽奥迪a6全车电气线路图(六名师精编资料汇编

(7)中央门锁控制单元、左后车门接触开关、右后车门接触开关(图23-63)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色F10-左后车门接触开关F11-右后车门接触开关F132-左后车门中央门锁执行元件F134-右后车门中央门锁执行元件F245-左后车门中央门锁执行元件(安全)F246-右后车门中央门锁执行元件(安全)J429-中央门锁控制单元T15f-插头,15孔,蓝色,在右侧B柱内T15g-插头,15孔,蓝色,在左侧B柱内V97-右后车门中央门锁电机V115-左后车门中央门锁电机V163-左后车门中央门锁电机(安全)V164-右后车门中央门锁电机(安全)207-接地连接,在左后车门线束内208-接地连接,在右后车门线束内图23-63 中央门锁控制单元、左后车门接触开关、右后车门接触开关(8)中央门锁控制单元、玻璃升降器电动机(图23-64)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色J429-中央门锁控制单元T6u-插头,6孔,灰色,左侧A柱分线器T10ag-插头,10孔,红色,右侧A柱分线器T10ah-插头,10孔,红色,左侧B柱内T10ai-插头,10孔,红色,左侧B柱内T15k-插头,15孔,红色,左侧A柱分线器T15v-插头,15孔,橙色,右侧A柱分线器V14-左车门玻璃升降器电机V15-右车门玻璃升降器电机V26-左后车门玻璃升降器电机V27-右后车门玻璃升降器电机Q48-连接(开),在驾驶室线束内Q49-连接(关),在驾驶室线束内图23-64 中央门锁控制单元、玻璃升降器电动机(9)中央门锁控制单元、行李箱锁开关(图23-65)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色F124-行李箱锁/防盗警报装置/中央门锁接触开关F206-行李箱锁开关F218-中央门锁/行李箱锁开关J218-仪表板内组合处理器J429-中央门锁控制单元T2v-插头,2孔,黑色,在行李箱内T2w-插头,2孔,灰色,在行李箱内T3o-插头,2孔,黑色,在行李箱盖内T12af-插头,10孔,紫色,左侧A柱分线器T10af-插头,15孔,白色,右侧A柱分线器T15v-插头,15孔,橙色,右侧A柱分线器T32-插头,32孔,蓝色,在组合仪表板上V53-中央门锁/行李箱盖电机87-接地连接2,在后部线束内*装有倒车警报装置的车图23-65 中央门锁控制单元、行李箱锁开关(10)中央门锁控制单元、行李箱盖锁打开按钮、行李箱盖打开电动机、油箱盖锁电动机(图23-66)。

奥迪A6轿车--自动空调装置电气线路图

奥迪A6轿车--自动空调装置电气线路图

自动空调装置电气线路图自动空调装置电气线路图如图2-2-93~图2-2-101所示。

熔丝支架:(a)微型中央电器盒:(b)熔丝颜色:30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的保险从23号位置开始,在电路图上标有号码223,依次类推。

13孔继电器:(c) 继电器:(d)继电器布局:电磁离合器继电器(J44)继电器布局:冷却风扇随动继电器(J138)冷却风扇二档继电器(J101)冷却风扇继电器(J26)冷却风扇单熔丝(S42)冷却风扇控制单元熔丝(S142)图2-2-93 继电器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色E22-刮水器间歇运动开关E87-空调控制和显示单元J31-清洗刮水自动间歇继电器J104-带EDS的ABS控制单元J218-仪表板内组合处理器J220-多点喷射控制单元T10k-插头,10孔,橙色,左侧A柱分线器T10p-插头,10孔,黑色,压力舱电器盒分线器T32-插头,32孔,蓝色,在仪表板上T32a-插头,32孔,绿色,在仪表板上-接地连接2,在仪表板线束内-接地连接3,在仪表板线束内-正极连接(58d),在仪表板线束内(显示照明)-连接(转速信号),在仪表板线束内-连接(53c),在仪表板线束内-连接(转速信号),在仪表板线束内-连接(停车时间),在仪表板线束内*两种都可能图2-2-94 空调控制和显示单元ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关E87-空调控制和显示单元G192-脚坑出风口温度传感器J126-新鲜空气鼓风机控制单元J127-自动变速器控制单元S5-多点喷射控制单元T10w-插头,10孔,蓝色,右侧A柱分线器T15u-插头,15孔,红色,压力舱电器盒分线器V2-新鲜空气鼓风机-接地连接2,在空调线束内-接地连接2,在仪表板线束内-接地连接3,在仪表板线束内-正极连接(15),在仪表板线束内- 连接(15a),在仪表板线束内-正极连接(c15,空调)在仪表板线束内-连接2,在空调线束内*带自动变速器的车**两种都可能图2-2-95 出风口温度传感器、自动变速器控制单元、多点喷射控制单元、新鲜空气鼓风机ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色E87-空调控制和显示单元G17-外部温度传感器G89-新鲜空气进气温度传感器G107-阳光强度光敏电阻J44-电磁离合器继电器N25-空调电磁离合器S225-熔丝支架上熔丝25S226-熔丝支架上熔丝26T10b-插头,10孔,红色,左侧A柱分线器T10c-插头,10孔,灰色,左侧A柱分线器-接地连接2,在空调线束内-连接(75al),在空调线束内图2-2-96 空调电磁离合器、电磁离合器继电器、外部温度传感器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色E87-空调控制和显示单元F34-制动液液面警报信号触点G113-通风翻板伺服电机电位计G150-左出风口温度传感器G151-右出风口温度传感器G221-右侧温度翻板伺服电机电位计G238-空气质量传感器T10e-插头,10孔,紫色,左侧A柱分线器V71-通风翻板伺服电机V159-右侧温度翻板伺服电机-接地点,左侧A柱下部-接地连接1,在仪表板线束内-接地连接2,在空调线束内-接地连接2,在仪表板线束内-接地连接,在加热式喷射线束内图2-2-97 通风翻板伺服电动机、右侧温度翻板伺服电动机、出风口温度传感器、控制质量传感器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色E87-空调控制和显示单元G112-中面翻板伺服电机电位计G135-除霜翻板伺服电机电位计G220-左侧温度翻板伺服电机电位计J218-仪表板内温度处理器K-自诊断接线T16a-插头,16孔,自诊断插头T32a-插头,32孔,绿色,在仪表板上V70-中央翻板伺服电机V107-除霜翻板伺服电机V158-左侧温度翻板伺服电机-连接(外部温度指示器),在仪表板线束内-连接(自诊断K线),在仪表板线束内-连接(加热灯开关),在仪表板线束内-连接1,在空调线束内图2-2-98 伺服电动机、电位计ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色E1-灯开关S3-熔丝支架上熔丝S4-熔丝支架上熔丝T8l-插头,8孔,在仪表板右后部T10f-插头,10孔,棕色,左侧A柱分线器W6-杂物箱灯X-牌照灯-正极连接(58),在仪表板线束内-连接1,在空调线束内图2-2-99 熔丝3、4ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色E1-灯开关J218-仪表板内组合处理器L67-仪表板左出风口照明灯L68-仪表板中央出风口照明灯L69-仪表板右出风口照明灯L87-后座中央出风口照明灯T2f-插头,2孔,棕色,在仪表板右后部T2h-插头,2孔,黑色,在中央副仪表板内T2n-插头,2孔,棕色,在仪表板中后部T2o-插头,2孔,棕色,在仪表板左后部T32-插头,32孔,蓝色,在仪表板上-接地连接2,在仪表板线束内-接地连接3,在仪表板线束内-连接(58s),在仪表板线束内(开关照明)*两种都可能图2-2-100 仪表板出风口照明ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关F18-冷却风扇热敏开关F54-冷却风扇热敏开关F129-空调压力开关J293-冷却风扇控制单元,在发动机舱左前部S42-冷却风扇单熔丝S142-冷却风扇控制单元熔丝T2by-插头,2孔,在冷却风扇控制单元上T6ao-插头,6孔,在冷却风扇控制单元上T10c-插头,10孔,灰色,左侧A柱分线器V7-冷却风扇V51-冷却液随动泵-接地点,左侧A柱上部-接地连接1,在冷却风扇线束内-连接(61),在仪表板线束内-连接(空调压力开关)1,在自动空调线束内图2-2-101 冷却风扇控制单元、空调压力开关、冷却液随动泵十二、具有记忆功能的座椅、后视镜调节装置、后视镜有或没有收缩功能电气线路图(从2000年车型起)具有记忆功能的座椅、后视镜调节装置、后视镜有或没有收缩功能电气线路图如图2-2-102~图2-2-111所示。

奥迪A6全车电路图-c6继电器保险位置

奥迪A6全车电路图-c6继电器保险位置
出租车报警装置控制单元 2 -J430 9 - 未占用 A - ABS 控制单元的保险丝 1 -S123
(40A) B - 未占用 C - 未占用 D - 未占用
12 - 未占用
安装位置
额定值 功能 / 部件
20 A 10A
G23 - 燃油泵(BMK、BNG) - G6 - 燃油泵(BBJ、BAT)
J538 - 燃油泵控制单元(AUK)
- U10 - 带拖车行驶插座
5 A - J197 - 水平高度调节系统控制单元 5 A - J587 - 换档杆传感器控制单元 5 A - J446 - 驻车辅助控制单元 5 A - J533 - 数据总线诊断接口 5 A - J668 - 右侧大灯电源模块 5 A - E25 - 副驾驶员侧安全带开关(美国) 5 A - E128 - 左侧可加热式后座椅调节开关
25 A
40A 30A
15 A 15 A
- F4 - 倒车灯开关 G70 - 空气质量流量计(TDI)
- J519 - 车载电网控制单元
- J519 - 车载电网控制单元
- J519 - 车载电网控制单元
- J364 - 辅助加热装置控制单元
- J39 - 大灯清洗装置继电器
- J104 - ABS 控制单元
安装位置
额定值 功能 / 部件 10A - J285 - 组合仪表中带显示单元的控制单元 10A - R36 - 电话的发送器和接收器 J526 - 电话、电子通信系统控制单元 10A - J104 - ABS 控制单元 5 A - J667 - 左侧大灯电源模块 5 A - G355 - 空气湿度传感器 5 A - Z20 - 左侧喷嘴加热电阻 Z21 - 右侧喷嘴加热电阻 5 A - R24 - 天线放大器 5 A - J526 - 电话、电子通信系统控制单元 5 A - J540 - 电动驻车和手制动器控制单元

奥迪A6第23章全车电气线路图

奥迪A6第23章全车电气线路图

(13)熔丝支架、前后点烟器、喇叭(图23-13)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色H2-高音喇叭H7-低音喇叭L28-点烟器照明灯泡S233-熔丝支架上熔丝33S233-熔丝支架上熔丝33S236-熔丝支架上熔丝36S241-熔丝支架上熔丝41S243-熔丝支架上熔丝43T10b-插头,10孔,红色,左侧A柱分线器T10az-插头,10孔,红色,右侧A柱分线器U1-点烟器U9-后座点烟器81-接地连接1,在仪表板线束内176-接地连接1,在右大灯线束内179-接地连接1,在左大灯线束内E112-连接(喇叭87h)在仪表板线束内图23-13 熔丝支架、前后点烟器、喇叭ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色M3-右停车灯灯泡M7-右前转向灯灯泡M19-右边侧面转向灯灯泡M31-右近光灯灯泡M32-右远光灯灯泡S18-熔丝支架上熔丝S20-熔丝支架上熔丝S22-熔丝支架上熔丝T10ao-插头,10孔,在右大灯上T10ay-插头,10孔,粉色,右侧A柱分线器176- 接地连接,在右大灯线束内图23-14 熔丝支架、右大灯ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色M1-左停车灯灯泡M5-左前转向灯灯泡M18-左边侧面转向灯灯泡M29-左近光灯灯泡M30-左远光灯灯泡S19-熔丝支架上熔丝S21-熔丝支架上熔丝S223-熔丝支架上熔丝T10a-插头,10孔,粉色,左侧A柱分线器T10an-插头,10孔,在左大灯上176-接地连接,在左大灯线束内图23-15 熔丝支架、左大灯(16)左尾灯、倒车灯、高位制动灯(图23-16)。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色F4-倒车灯灯泡M4-左尾灯灯泡M6-左后转向灯灯泡M9-左制动灯灯泡M16-左倒车灯灯泡M25-高位制动灯灯泡N110-变速杆锁止电磁铁T2am-插头,2孔,黑色,在变速杆支座上T3ar-插头,3孔,棕色,右侧A柱分线器T3au-插头,3孔,红色,压力舱电器盒分线器T6a-插头,6孔,蓝色,在左侧A柱分线器T10f-插头,10孔,棕色,左侧A柱分线器T10o-插头,10孔,棕色,压力舱电器盒分线器86-接地连接1,在后部线束内A87-接地(右前),在仪表板线束内*带手动变速器的车**带自动变速器的车图23-16 左尾灯、倒车灯、高位制动灯(17)右尾灯、燃油泵、燃油传感器、加热式后风窗(图23-17)。

奥迪A6第23章全车电气线路图3

奥迪A6第23章全车电气线路图3

奥迪A6第23章全车电气线路图32.8L(142kWATX)2.4L(121kWAPS)2000(1)继电器(图23-25)13孔继电器盘: 13孔继电器盘:(a)(b)继电器布局:熔丝布局:20-散热器风扇熔丝(S42) 21-散热器风4-起动锁止继电器(J207)扇控制单元熔丝(S142)23-25(2)继电器(图23-26)熔丝支架:微型中央电器盒:压力舱电器盒内3孔继电器盘:(b)(c)(a)熔丝颜色:继电器布局:继电器布局:2-二次空气泵继电器30A-绿色继电器布局:(J299) 7-二次空气泵熔丝(S130)25A-白色 4--燃油泵继电器(J117)20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的保险从23号位置开始,在电路图上标有号码223,依次类推。

23-26(3)蓄电池、起动机、交流发电机、起动锁止继电器(图23-27)。

ws=白色 A-蓄电池 T10p-插头,10孔,黑色,压力舱电器盒分sw=黑色 B-起动机线器ro=红色 C-交流发电机 T15r-插头,15孔,棕色,右侧A柱分线器 br=棕色C1- 电压调节器 1-接地线,蓄电池车身 gn=绿色 D-点火开关 44-接地点,左侧A 柱下部 bi=蓝色 F125-多功能开关 199-接地连接3,在仪表板线束内 gr=灰色J207-起动锁止继电器 A17-连接(61),左仪表板线束内 li=紫色 T2-插头,2孔,灰色,在发动机舱右侧 A41-正极连接(50),在仪表板线束内 ge=黄色T9-插头,9孔,棕色,在起动锁止继电器上 *带手动变速器的车T10o-插头,10孔,棕色,压力舱电器盒分**带自动变速器的车线器23-27(4)多点喷射控制单元、喷油器、点火线圈23-3、火花塞(图23-28)。

ws=白色 C6-点火线圈电容器 N158-点火线圈3sw=黑色 J220-多点喷射控制单元 P-火花塞插头ro=红色 N-点火线圈 Q-火花塞br=棕色 N30-1缸喷油阀 S229-熔丝支架上熔丝29 gn=绿色 N31-2缸喷油阀S232-熔丝支架上熔丝32 bi=蓝色 N32-3缸喷油阀 T5f-插头,5孔,黑色,在点火线圈单元上 gr=灰色 N33-4缸喷油阀 T10n-插头,10孔,橙色,压力舱电器盒分li=紫色 N83-5缸喷油阀线器ge=黄色N84-6缸喷油阀 85-接地连接1,在发动机舱线束内N122-功率放大器 B135-连接(15a),在驾驶室线束内N128-点火线圈2 D23-连接(通过熔丝229)在右前线束内D95-连接(喷油阀),在发动机舱线束内23-28 23-3(5)多点喷射控制单元、爆震传感器、节气门控制单元、发动机转速传感器、冷却液温度传感器、进气温度传感器(图23-29)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一汽奥迪A6轿车电气元器件
位置与电气线路图
第一节一汽奥迪A6轿车(中国2000型)电气元器件位置图
一汽奥迪A6轿车电气元器件位置见图2-1-1~图2-1-18所示。

图2-1-1 ANQ型发动机燃油喷射系统系统电气元件位置
布置图
l-冷却液温度传感器(G62) 2-凸轮轴调整阀(N208) 3-节气门控制部件(J338)4-四针插接头(黑色为λ传感器G39) 5-三针插接头(灰色为发动机转速传感器G28) 6-三针插接头(绿色为爆震传感器G61) 7-三针插接头(兰色为爆震传感器G66) 8-发动机控制单元ECU(J220) 9-发动机转速传感器(G28) 10-2号爆震传感器(G66) 11-进气歧管切换阀(N156) 12-进气温度传感器(G42)13-l号爆震传感器插接器(G61) 14-霍尔传感器(G40) 15-喷油器(N30~N33) 16-燃油压力调节器 17-点火线圈(N128) 18-氧传感器(G39) 19-接地连接线 20-热膜式空气流量计(G70) 21-活性炭罐电磁阀(N80)
图2-1-2 AWL型发动机电控元件安装位置
1-催化净化器的λ传感器G39(55N·m) 2-催化净化器后的λ传感器G130(55N·m) 3-冷却液温度传感器G62 4-燃油压力调节器 5-发动机转速
传感器G28 6-插头 7-3孔插头(用于爆震传感器1G61,绿色;发动机转速
传感器G28,灰色;爆震传感器2G66,蓝色) 8-电子油门故障警报灯K132 9-
油门踏板位置传感器G79和G185 10-制动灯开关F和制动踏板开关F47 11-Motronic供电继电器J271 12-离合器踏板开关F36 13-发动机控制单元
J220 14-增压压力传感器G31 15-节气门控制单元J338 16-进气温度传
感器G42 17-增压器空气再循环阀N249 18-爆震传感器1G61 19-爆震传
感器2G66 20-霍尔传感器G40 21-喷油器N30~N33 22-点火线圈N、128、N158和N163 23-增压压力限制电磁阀N75 24-空气流量计G70 25-活性炭
罐电磁阀1N80
图2-1-3 ATX型发动机燃油供给/喷射系统元器件安装位置
1-活性碳罐电磁阀1-N80 2-λ传感器1-G39和λ传感器加热器-Z19插头(4孔) 3-爆震传感器1-61插头(3孔) 4-冷却液温度传感器-G62 5-二次空气阀N112(仅带二次空气系统的车型有) 6-节气门控制单元-J338 7-进气温度传感器-G42 8-进气歧管转换电磁阀-N156 9-λ传感器2G108及λ传感器加热器Z28插头(4孔) 10-发动机转速传感器-G28(灰色,3孔) 11-霍尔传感器插头(3孔) 12-爆震传感器2-G66插头(3孔) 13-压力舱内电器盒(发动机控制单元-J220和二次空气泵继电器-J299) 14-燃油压力调节器15-霍尔传感器-G40 16-λ传感器2-G108 17-发动机转速传感器-G28 18-爆震传感器2-G66 19-凸轮轴调整电磁阀2-N208 20-点火线圈-N,-N128,-N158(带功率放大器-N122) 21-爆震传感器1-G61 22-喷油器N30~N33、N83和N84 23-霍尔传感器-G163 24-λ传感器1-G39 25-接地连接 26-凸轮轴调整电磁阀1-N205 27-空气流量计-G70 28-二次空气泵电机-V101(限带二次空气系统的车型)
图2-1-4 AEB型发动机电气元件安装位置图
1-带λ加热器(Z19)的λ传感器G39 2-冷却液温度传感器(G62) 3-插座①λ传感器及λ加热器②发动机转速传感器(灰色)③爆震传感器1(绿色)④爆震传感器21(蓝色) 4-电控盒①发动机控制单元(J220)②海拔高度传感器(F96) 5-活性炭滤清器电磁阀1(N80) 6-点火线圈的输出放大器(N122)7-空气流量计(G70)在空滤壳体的上部 8-增压压力控制电磁阀(N75) 9-点火线圈(N,N128,N158,N163) 10-喷油器(N30~N33) 11-霍尔传感器(G40)12-爆震传感器1(G61) 13-爆震传感器2(G66) 14-发动机转速传感器(G28)15-进气温度传感器(G42) 16-节气门控制单元(J338)
图2-1-5 控制单元安装位置图
1-超声波传感器控制单元J347(在行李箱侧面装饰板后面的左车轮罩上部)2-中央门锁控制单元J429(在司机座椅下) 3-锁芯加热左控制单元J210(司机一侧车门横梁上部) 4-仪表板内组合处理器J218(与仪表一体) 5-带EDS的ABS控制单元J104(在发动机舱内液压单元上) 6-带EDS的ABS控制单元J104(在副司机脚坑地毯下(如果装有ESP)) 7-发动机控制单元(在压力舱内) 8-自动变速器控制单元J217(在副司机脚坑地毯下) 9-空调控制和显示单元E87(在中央副仪表上) 10-安全气囊控制单元J234(仪表板下中央通道上) 11-收录机控制单元(在中央副仪表板上) 12-带CD机的导航系统控制单元J401(在行李箱左侧盖板内) 13-导航系统操纵控制单元402(在组合仪表后的横梁上) 14-GRA控制单元J213(在杂物箱后横梁上) 15-具有座椅位置记忆功能的座椅位置调节控制单元J136(在司机座椅下) 16-倒车警报控制单元J446(在行李箱左侧装饰板后) 17-大灯照程调节控制单元J431(在行李箱左侧装饰板后) 18-横向加速度传感器G200(在司机座椅下(仅指装有ESP的车)) 19-CD机R41(在行李箱左侧盖板内) 20-电话收发控制单元R36(在行李箱左侧盖板内) 21-带低音扬声器(在行李箱右侧)的放大器R43(在行李箱右侧盖板内) 22-自动防眩目后视镜Y7(在前风挡玻璃上)
图2-1-6 冷却液膨胀罐下部的插头安装位置
1-λ传感器G130及其加热器Z29,4孔插头(褐色) 2-λ传感器G39及其加热器Z19,6孔插头(黑色) 3-发动机转速传感器G28,3孔插头(灰色) 4-爆震传感器2 G66,3孔插头(兰色) 5-爆震传感器1 G61,3孔插头(绿色)
图2-1-7 制动灯开关、制动踏板开关和离合器踏板开关安装位置
1-卡夹 2-离合器踏板开关F36 3-制动灯开关F和制动踏板开关F47
图2-1-8 增压器空气再循环阀
N249的安装位置(在进气歧管下)
图2-1-9 油门踏板位置传感器G79
和G185的安装位置
图2-1-10 Motronic供电继电器
的安装位置(在流水槽的电器盒内,
箭头所示)图2-1-11 增压压力传感器G31的
安装位置(在增压空气冷却器的上部,
箭头所示)
图2-1-12 左侧转速传感器导线安装位置图2-1-13 右侧转速传感
器导线位置
1-转速传感器导线 2-制动管 1-转速传感器导线 2-燃油管
图2-1-14 安全气囊部件安装位置图
1-驾驶员安全气囊 2-驾驶员安全气囊(赛车方向盘) 3-安全气囊控制单元4-副驾驶员安全气囊 5-横向加速度传感器 6-侧面安全气囊 7-后座侧面安全气囊(折叠式靠背) 8-后座侧面安全气囊(固定式靠背) 9-自诊断插头
图2-1-15 座舱内空调控制和调节部件位置图
1-左侧温度翻板伺服电机V158(带电位计G220) 2-脚坑出风口温度传感器G192 3-辅助加热器Z35(只用于柴油发动机的车,中国型车上暂无此件) 4-热交换
器 5-强制低速开关 6-故障阅读仪V.A.G1551插口 7-左出风口温度传感
器G150 8-仪表板左出风口 9-左边窗除霜喷嘴 10-外部温度指示器G106 11-风档玻璃除霜喷嘴 12-阳光强度光敏电阻G107
图2-1-16 停车加热装置元器件在车上的位置
1-加热器控制装置(在中国型车上未装) 2-控制和显示单元E87 3-计量泵V54 4-燃油泵和燃油指示器壳体 5-天线R51 6-加热指示灯K11 7-定时器E111 8-定时器开关E255 9-停车加热器 10-附加电阻N6 11-停车加热器 12-附加电阻N6(中国车型暂无) 13-冷却液单向阀 14-蓄电池A
图2-1-17 Concert收音机元器件安装位置图
1-收音机 2-BOSE未极放大器(仅指装BOSE音响系统的车) 3-超低音扬声器 4-天线放大器 5-收音机/电话鞭型天线或自动天线(只与反向玻璃联用)6-CD机 7-中高音扬声器 8-低音扬声器 9-中高音扬声器 10-低音扬声器
汽车检测与维修技术专业系列课程
图2-1-18 倒车警报装置安装位置图
1-倒车警报控制单元J446 2-倒车警报蜂鸣器H15 3-倒车警报传感器。
