校园宿舍楼网络规划设计方案

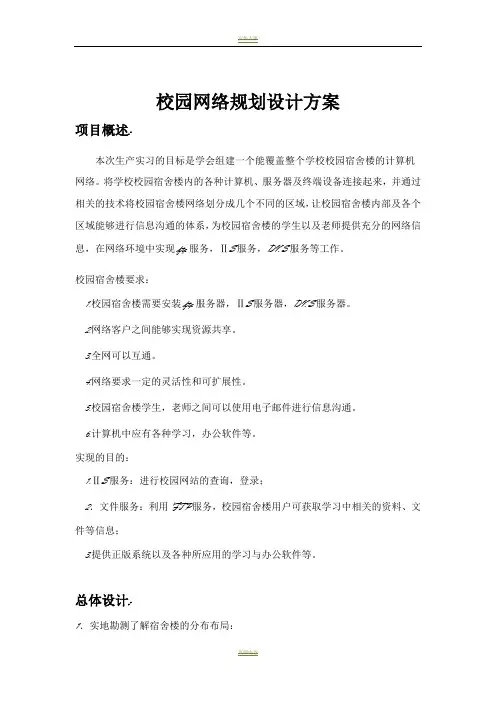

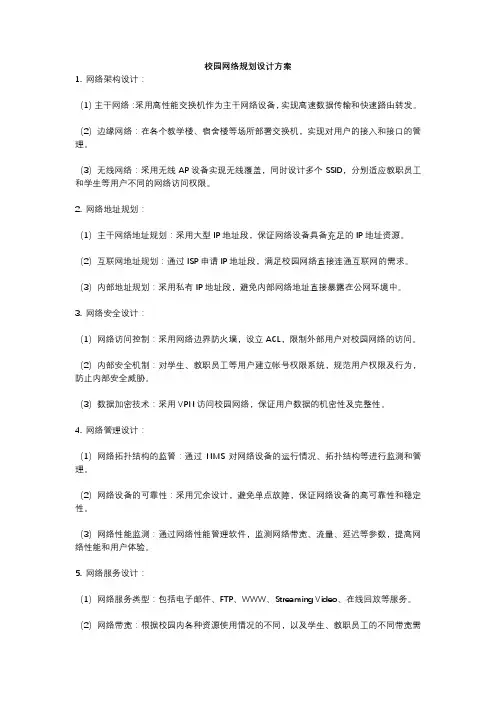

校园网络规划设计方案

项目概述:

本次生产实习的目标是学会组建一个能覆盖整个学校校园宿舍楼的计算机网络。将学校校园宿舍楼内的各种计算机、服务器及终端设备连接起来，并通过相关的技术将校园宿舍楼网络划分成几个不同的区域，让校园宿舍楼内部及各个区域能够进行信息沟通的体系，为校园宿舍楼的学生以及老师提供充分的网络信息，在网络环境中实现ftp服务，ⅡS服务，DNS服务等工作。

校园宿舍楼要求：

1.校园宿舍楼需要安装ftp服务器，ⅡS服务器，DNS服务器。

2.网络客户之间能够实现资源共享。

3.全网可以互通。

4.网络要求一定的灵活性和可扩展性。

5.校园宿舍楼学生，老师之间可以使用电子邮件进行信息沟通。

6.计算机中应有各种学习，办公软件等。

实现的目的：

1.ⅡS服务：进行校园网站的查询，登录；

2．文件服务：利用FTP服务，校园宿舍楼用户可获取学习中相关的资料、文件等信息；

3.提供正版系统以及各种所应用的学习与办公软件等。

总体设计:

1．实地勘测了解宿舍楼的分布布局：

了解到宿舍楼共有六层，每层有32个宿舍，每个宿舍有8个用户

2.划分宿舍楼网络：

将每四个宿舍划分为一个VLAN，每一层划分为八个VLAN，每一个VLAN 接入一个二层交换机，再将每一层接入一个三层交换机，再将每三层接入一个三层交换机，最后将其接入核心交换机上。

3.服务器的搭建：

了解到了需求FTP服务器，ⅡS服务器，DNS服务器；将这些服务器连接到一个二层交换机，在连接到核心设备上。

拓扑结构：

详细设计：

1、基本配置：

设备的命名规则：

SSL----宿舍楼CORE----核心交换机-SANSWITCH----三层交换机-num----设备编号numFLOOR----宿舍楼第几层ACCESS----接入层核心设备: SW1：SSL-CORE-1

三层交换机:SW2：SSL-SANSWITCH-1

SW3：SSL-SANSWITCH-2

二层交换机:SW4: SSL-1FLOOR-ACCESS-1

SW5: SSL-2FLOOR-ACCESS-1

SW6: SSL-3FLOOR-ACCESS-1

SW7: SSL-4FLOOR-ACCESS-1

SW8: SSL-5FLOOR-ACCESS-1

SW9: SSL-6FLOOR-ACCESS-1

接口描述：

SW4: Interface E0/4/0

Description connect_to_[SSL-SANSWITCH-1]- E0/4/1

其中E0/4/0为SW4上接口，SSL-SANSWITCH-1为E0/4/0所连接的上一层设备名称，E0/4/1为连接在上一层设备SSL-SANSWITCH-1上的端口号其余接口描述与上述相似。

接口连接标准：下联在前上联在后2、IP地址规划—vlan规划

3、交换技术规划

1、VLAN技术应用

解决同一个交换机不同网络之间的数据隔离。需求中要求宿舍不同区域的网络数据要进行隔离，在上述的总体设计中“划分宿舍楼网络”有对宿舍区域VLAN划分的详细描述。简要图如下：(按总体设计中划分方式共需划分八个VLAN，再此用三个简略表示)

创建VLAN

vlan 10 创建VLAN10

port e0/4/1 将接口e0/4/1放在VLAN10下

vlan 11

port e0/4/2

vlan 12

port e0/4/3

2、Trunk技术

保证不同交换机之间相同vlan的数据传递。在上在总体设计中的拓扑图中三层交换机SW2，SW3与下方的二层交换机都是通过Trunk链路连接，在Trunk链路两端的交换机都要先进入接口模式再配置Trunk接口：SW4中配置如下：interface E0/4/0

port link-type trunk

port trunk permit vlan 10 11 12

同样在SW2中配置如下：interface E0/4/1

port link-type trunk

port trunk permit vlan 10 11 12其它设备SW3以及SW5等二层交换机的Trunk配置类似。

4、路由规划

保证全网互通，且网络中没有环路。对路由协议进行规划。

利用OSPF对网段进行区域划分为area0，area1，area2：

由于汇聚交换机只有一个上连接口，--缺省在核心上。

总结：
