如何画结构施工图1
结构施工图
下图表示长短钢筋重叠时可在短钢筋的 端部用45°的短画线表示
3 带半圆弯钩的钢筋端部
4 带直钩的钢筋端部
5 带丝扣的钢筋端部 6 无弯钩的钢筋搭接
7 带半圆弯钩的钢筋搭接 8 带直钩的钢筋搭接 9 花篮螺丝钢筋接头 10 机械连接的钢筋接头
用文字说明机械连接的方式（或冷挤压 或锥螺纹等）
上页 下页 回章目录
结构平面图
主梁配筋图
基础平面图
上页 下页 回章目录
三层结构平面图
返回
返回
返回
二、结构施工图的种类
按承重杆件使用的材料不同
按结构形式不同 按表达的部位不同
钢筋混凝土结构图 钢结构图 砖石结构图 木结构图
砌体结构图 框架结构图 排架结构图
基础结构图 上部结构布置图 构件结构详图
上页 下页 回章目录
0.5b
结构平面图及详图中剖到或可见的墙身轮廓线、 基础轮廓线、钢、木结构轮廓线、箍筋线、板钢 筋线
0.25b
可见的钢筋混凝土构件的轮廓线、尺寸线，标 注引出线、索引符号
b
不可见的钢筋、螺栓线，结构平面图中的不可 见的单线结构构件线及钢、木支撑线
0.5b
结构平面图中的不可见构件、墙身轮廓线及钢 、木构件轮廓线
2 2 22 =7586 4560
1 2 22 =7130 6430
图9-4 钢筋混凝土梁详图
385 778
550
550
350
600 550
250
200 4 8 =1600
350
上页 下页 回章目录
350
（二）板
1. 图示方法 板的结构详图由平面模板图和平面配筋图来表示，必要时还辅以断面 图。对于外形简单及预埋件、预留孔少的板，通常将模板图和配筋图合二 为一绘制，也可简称配筋图。还可以在平面图中用重合断面图表示出板的 厚度、标高以及支承的情况。当板的形状或支承情况比较复杂时，如雨篷 板、挑檐等，应同梁的断面图一样画出板的断面配筋图以及支座断面详图。 在平面配筋图中，每种规格的钢筋只画一根即可，当布置该号钢筋的起止 范围不明显时，可按下图中的画法标注。与受力筋垂直放置的分布筋，可 不画在图中，而是在说明中写明。
建筑结构丨教你绘制结构大样图
建筑结构丨教你绘制结构大样图1、确定绘图比例及字高结构施工图的常规绘图比例一般为1:100，而设计者实际绘图时按1:1绘制，套图框时，将图框放大100倍，在打印施工图时，将打印比例设置为1:100，即可将按1:1绘制的CAD图打印出1:100的纸质图纸；结构大样比例一般为1:25、1:30、1:50等，不管比例为1:100还是1:25，最终打印出的图纸上字高都是一样的，对于结构施工图而言，根据字体所在区域不同而字高不同，区域分为图形、表格、图形外说明。
图形中轴线标注字高为350，图形中钢筋符号及其他字高为300；表格中字高为400；图形外说明字高为500。
2、结构大样图绘制方法1：按1:1绘制大样（1）以1:25大样为例，首先参考1:100的标注样式SHZF-100，建立1:25下的标注样式SHZF-25，将文字高度设置为350，全局比例设置为0.25，比例因子为1不变，如下图所示：（2）然后按1:1绘制结构大样图，使用标准样式SHZF-25进行尺寸标注，将图形中钢筋及其他说明字体高设置为75，绘制成的大样如下图所示：（3）将上述大样制作为块，然后将块放大4倍，即为最终大样，如下图所示：将原来字高为75的字体放大4倍后，与最终大样图中字体比较，发现两者吻合。
3、结构大样图绘制方法2：需将尺寸换算后绘制（以1:25为例，需放大4倍绘制）（1）1:25大样为例，完全按1:25大样绘制，绘制时设计者需自行换算尺寸，比如要绘制90mm的直线，在CAD中需绘制3600mm的直线，3600mm长的直线仍然采用1:100下的标注样式SHZF-100进行标注，此时标注数值为3600，图形钢筋符号及其他文字说明字高为最终字高300，如下图所示：（2）参考1:100的标注样式SHZF-100，建立1:25下的标注样式SHZF-25-2，将文字高度设置为350，全局比例设置为1不变，比例因子为0.25，如图所示：（3）将上述大样图中的标注样式全部改为SHZF-25-2，即可将3600mm的线段标注为900数值，而标注线突出尺寸保持不变，如下图所示：上述两种方法的区别：（1）使用1:1比例绘制并使用块后，双击该块进行编辑时，块中尺寸均为放大前尺寸，比例，放大为3600长的线段在块中长度仍为900长，字高仍为75高，与最终大样图效果不同；（2）使用1:1比例绘制并使用块后，使用右键在位编辑对块进行编辑时，块中标注尺寸大小及数值失真（与最终大样图效果不同），字高为350高，标注数值为真实数值，如下图所示：（3）使用方法二绘制的大样，在对其进行编辑时，标注尺寸线大小及字高均为最终效果，只是图中实际量取的长度与标注数值不同。
结构施工图的绘制方法
施工图是工程师的“语言”，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图,并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图.10。
1。
2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法.它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真"地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是:同类构件的许多数据需多次填写,容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”).它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎.为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）.“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”.“图号”排列的原则是:从整体到局部，按施工顺序从下到上.例如，“结构总说明”的图号为“G-1”（G表示“结施”)，以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。

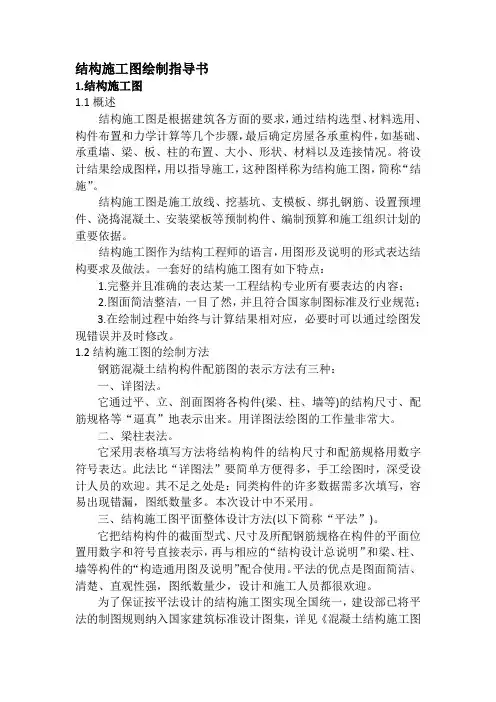

结构施工图绘制指导书
结构施工图绘制指导书1.结构施工图1.1概述结构施工图是根据建筑各方面的要求，通过结构选型、材料选用、构件布置和力学计算等几个步骤，最后确定房屋各承重构件，如基础、承重墙、梁、板、柱的布置、大小、形状、材料以及连接情况。
将设计结果绘成图样，用以指导施工，这种图样称为结构施工图，简称“结施”。
结构施工图是施工放线、挖基坑、支模板、绑扎钢筋、设置预埋件、浇捣混凝土、安装梁板等预制构件、编制预算和施工组织计划的重要依据。
结构施工图作为结构工程师的语言，用图形及说明的形式表达结构要求及做法。
一套好的结构施工图有如下特点：1.完整并且准确的表达某一工程结构专业所有要表达的内容；2.图面简洁整洁，一目了然，并且符合国家制图标准及行业规范；3.在绘制过程中始终与计算结果相对应，必要时可以通过绘图发现错误并及时修改。
1.2结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件(梁、柱、墙等)的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
本次设计中不采用。
三、结构施工图平面整体设计方法(以下简称“平法”)。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1、11G101-2、11G101-3)(以下简称《平法规则》)。
结构施工图(1)
2020/12/12
结构施工图(1)
本章内容
11.1 概述 11.2 基础图 11.3 结构平面图 11.4 构件详图 11.5 现浇钢筋混凝土构件平面整
体设计方法简介
结构施工图(1)
11.1 概述
结构施工图是表达房屋承重构件(如基础、 梁、板、柱及其他构件)的布置、形状、大小、 材料、构造及其相互关系的图样，主要用来作为 施工放线、开挖基槽、支模板、绑扎钢筋、设置 预埋件、浇捣混凝土和安装梁、板、柱等构件及 编制预算和施工组织计划等的依据。
(7) 钢筋混凝土构件图示方法 为了清楚地表明构件内部的钢筋，可假设混
凝土为透明体，这样构件中的钢筋在施工图中便 可看见。钢筋在结构图中其长度方向用单根粗实 线表示，断面钢筋用圆黑点表示，构件的外形轮 廓线用中实线绘制。
结构施工图(1)
表11.1 常用构件代号
序号 名 称 代号 序号 名 称 代号 序号 名 称
n 圈梁、门窗过梁等应编号注出，若结构平面图 中不能表达清楚时，则需另绘其平面布置图。
结构施工图(1)
n 楼层、屋顶结构平面图的比例同建筑平面图， 一般采用1∶100或1∶200的比例绘制。
n 楼层、屋顶结构平面图中一般用中实线表示剖 切到或可见的构件轮廓线，图中虚线表示不可 见构件的轮廓线。
n 楼层结构平面图的尺寸，一般只注开间、进深、 总尺寸及个别地方容易弄错的尺寸。定位轴线 的画法、尺寸及编号应与建筑平面图一致。
结构施工图(1)
图11.2 基础的型式
结构施工图(1)
n 条形基础埋入地下的墙称为基础墙 n 当采用砖墙和砖基础时，在基础墙和垫层之间做
成阶梯形的砌体，称为大放脚 n 基础底下天然的或经过加固的土壤叫地基 n 基坑(基槽)是为基础施工而在地面上开挖的土坑 n 坑底就是基础的底面，基坑边线就是放线的灰线 n 防潮层是防止地下水对墙体侵蚀而铺设的一层防

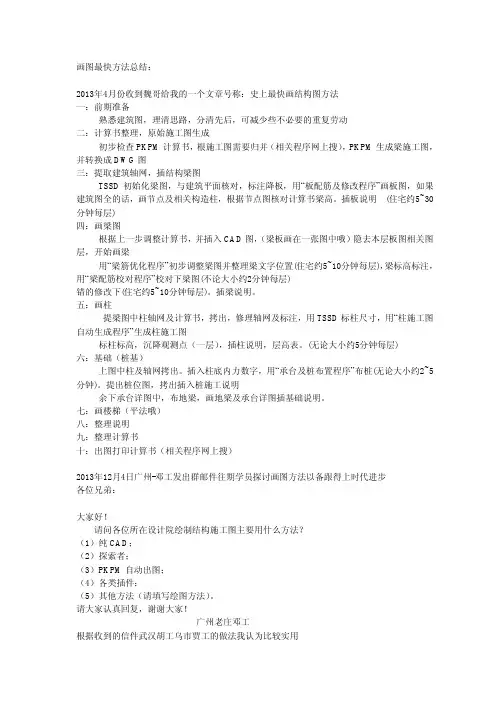

最快结构画图步骤
画图最快方法总结：2013年4月份收到魏哥给我的一个文章号称：史上最快画结构图方法一：前期准备熟悉建筑图，理清思路，分清先后，可减少些不必要的重复劳动二：计算书整理，原始施工图生成初步检查PKPM计算书，根施工图需要归并（相关程序网上搜），PKPM生成梁施工图，并转换成DWG图三：提取建筑轴网，插结构梁图TSSD初始化梁图，与建筑平面核对，标注降板，用“板配筋及修改程序”画板图，如果建筑图全的话，画节点及相关构造柱，根据节点图核对计算书梁高。
插板说明(住宅约5~30分钟每层)四：画梁图根据上一步调整计算书，并插入CAD图，（梁板画在一张图中哦）隐去本层板图相关图层，开始画梁用“梁筋优化程序”初步调整梁图并整理梁文字位置(住宅约5~10分钟每层)，梁标高标注，用“梁配筋校对程序”校对下梁图(不论大小约2分钟每层)错的修改下(住宅约5~10分钟每层)。
插梁说明。
五：画柱提梁图中柱轴网及计算书，拷出，修理轴网及标注，用TSSD标柱尺寸，用“柱施工图自动生成程序”生成柱施工图标柱标高，沉降观测点（一层），插柱说明，层高表。
(无论大小约5分钟每层)六：基础（桩基）上图中柱及轴网拷出。
插入柱底内力数字，用“承台及桩布置程序”布桩(无论大小约2~5分钟)。
提出桩位图，拷出插入桩施工说明余下承台详图中，布地梁，画地梁及承台详图插基础说明。
七：画楼梯（平法哦）八：整理说明九：整理计算书十：出图打印计算书（相关程序网上搜）2013年12月4日广州-邓工发出群邮件往期学员探讨画图方法以备跟得上时代进步各位兄弟：大家好！请问各位所在设计院绘制结构施工图主要用什么方法？（1）纯CAD；（2）探索者；（3）PKPM自动出图；（4）各类插件：（5）其他方法（请填写绘图方法）。
请大家认真回复，谢谢大家！广州老庄邓工根据收到的信件武汉胡工乌市贾工的做法我认为比较实用武汉-胡工：我的绘图步骤：1.根据建筑图利用纯CAD画好轴网。
2.根据电算结构PKPM导出模板图。
第四章pkpm绘制混凝土结构施工图
搭接长度 2Φ25角筋
搭接长度
2Φ22
2Φ12通长筋
2Φ25角筋 2Φ25
集中标注内容：
截面注写方式：在分标准层绘制的剪力墙平面布置图 上，以直接在墙柱、墙身、墙梁上注写截面尺寸和配 筋具体数值的方式来表达。
剪力墙平法施工图列表注写方式示例
剪力墙平法施工图列表注写方式示例
剪力墙平法施工图截面注写方式示例
梁侧面纵向构造钢筋或受扭钢筋配置： 当腹板高度hw≥450mm时，须根据规范规定配置纵向构造钢筋。
此项注写值以大写字母G打头，注写设置在梁两个侧面的总配筋值， 且对称配置。
当梁侧面须配置受扭纵筋时，此项注写以大写字母N打头，后 面注写设置在梁两个侧面的总配筋值，且对称配置。受扭纵筋和构 造纵筋不重复配置。
集中标内容：
梁箍筋：包括钢筋级别、直径、加密区与非加密区间距及肢距。 如：φ8@100/200（2）表示箍筋为φ8，加密区和非加密区间距分别 为100和200，均为双肢箍。
φ8@100 （4） /150（2）表示加密区间距为100，四肢箍，非加 密区间距为150，双肢箍。
集中标注内容：
梁上部通长筋或架力筋
平面注写与传统表示方法对比
梁平法施工图截面注写方式示例
3. 剪力墙平法施工图制图规则
列表注写方式：为表达清楚、简便，剪力墙可视为由 剪力墙柱、剪力墙身和剪力墙梁三类构件构成。分别 在剪力墙柱表、剪力墙身表、剪力墙梁表中，对应于 平面布置图上的编号，用绘制截面配筋图并注写几何 尺寸与配筋具体数值的方式来表达。
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
CAD施工图标准制图步骤
CAD施工图标准制图步骤1、量房前准备测量工具:画板、钢卷尺、测距仪、照像机、指南针、笔等。
2、应向物管部门了解拆除部位状况及电梯可否使用。
3、注明小区名称、客户姓名、单元幢号和楼层数。
4、进入房内，应先了解户型结构，再开始画图。
5、在标注的时候，文字和标高尽量标注在外面。
6、标注尺寸时，按长宽高来标注。
MH 门高 MW门宽 CH窗高 CW窗宽 CTW窗台宽 CTH窗台高 DH地高 LW梁宽 W 宽 H高 L长 KSDJDH可视对讲地高 JCKDH检查口地高 DTW地台宽 DTH地台高CSWDH存水弯地高 HLH护栏高阳台无窗的梁底标高字母统一用CDH表示 DL地梁TH台高7、有拆除项目较多时，应在拆除后到现场复核尺寸。
8、制作图时，应按公司统一标准和要求进行绘制。
9、所有标注中，应以公司统一材料代码进行标注。
10、在标注中，有特殊要求时，可用文字标注。
11、图纸绘制完成后，应交设计师进行审核，完毕交审核员审核。
12、制图内容分为三类:第一类为平面类:(封面、目录、原始平面图、平面布局图、平面索引图、拆除墙体定位图、加砌墙体定位图、地面材质图、天花布置图、灯具定位图)第二类为立面类:(每个区域的立面图都要绘制。
)第三类为剖面类:(剖面图、节点大样图)。
13、在完成的图纸中，必须要有相关设计师的签字、日期和制图人员的名字。
14、在设计和制图中，相关的要求和规范按公司制度执行。
原始平面图:1、绘图时入户口尽量在图纸的下方或右侧。
2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。
3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。
4、标注的内容主要有:配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
5、标注时的注意事项:(1) 配电箱:应标明宽和高及离地面、离墙的距离(以下口和侧口为准)。
工程施工图绘制步骤
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
PKPMCAD 软件培训_8 结构施工图绘制
2. 配筋参数：
3. 钢筋标准层设定：确定绘制那几个结构层来表示整体结构的施工 图
施工图设计一般过程
4. 配筋计算
计算板内力及配筋 归并及计算梁柱墙配筋 根据情况选择需要绘制的构件， 局部构件的边界条件、调整归并及修改配筋 调整构件标注及详图绘制位置
5. 绘制构件配筋：
6. 验算裂缝及挠度（根据需要调整配筋或回PMCAD调整局部构件 尺寸重新设计） 7. 标注尺寸或补充注写文字（图名等） 8. 转换为AutoCAD文件，进一步修改补充后出图
柱结构平面施工设计 墙结构平面施工设计
施工图设计一般过程
施工图设计在各施工图模块中实现，各施工图设计的步骤基本一 致： 1. 绘图设置：
图层、线型、文字、颜色 梁、柱、墙、洞口边线线型、粗细、填充方式 施工图表现方法：平法、立面图、梁柱表、自定义 钢筋画法 钢筋级配及优先选择的钢筋（直径） 钢筋计算方法（板内力计算假定，梁柱墙钢筋是否根据裂缝配筋及 放大）
8.4 剪力墙平法施工图设计
工程设置
工程设置
工程设置
工程设置
工程设置
工程设置及配筋计算
配筋修改及绘图修改
查看钢筋面积
补充标注及存图
标注
完成
楼板剖面 构件标注
8.2 梁平法施工图设计
梁平法施工图
配筋参数
设钢筋层
连梁定义
查改钢筋
修改集中标注
修改原位标注 整根连梁修改
恢复到原始配筋
钢筋标注
查改钢筋
避免标注重叠 验算
三维方式查看 实际布筋
校核
快速定位连梁
标注
完成
构件标注
8.3 柱平法施工图设计
设计院新人绘制楼梯结构施工图方法及步骤心得
楼梯结构施工图绘图方法及步骤一、楼梯结构施工图需表达信息：梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸；结构构件（楼面梁、柱及楼梯结构构件）标高及位置（与轴线距离关系）；节点配筋详图及节点位置；说明。
二、楼梯画图步骤：1.准备事宜:先确定是否为装配式楼梯，确认楼梯在平面图中的具体位置。
○1商业楼梯：构思楼梯结构形式及搭建方式（是否需要设置梯梁、空间是否允许设置）。
○2主楼楼梯：构思楼梯结构形式及搭建方式，是否需要设置滑动支座；楼梯是否参与抗震；剪力墙结构墙体是否有开洞影响梯梁放置。
（建筑）楼梯能否实现；面层厚度（楼梯间内是否有水暖井,由于水暖走线原因，面层需和室内面层一致，和建筑核实）（平台板处及梯段处面层）；梯梁梯柱是否有空间安放；过梁是否需要梯梁下放（框架）；是否有部分入户楼梯使用砖砌踏步（砖砌踏步设置标准）；梁宽大于墙宽时，楼梯间两侧梁宽允许范围；如有三跑楼梯，确定中间平台梯梁梯柱是否有位置安放。
（结构）结构墙肢图确定挡土墙标高（剪力墙结构）；是否存在升降板、上反梁；一层是否有板；是否需要矮墙，特别注意住宅楼梯出屋面处，一般都设有矮墙。
2、画图（楼梯图绘图比例为1：50）：○1剖面图I.删除：建筑图中多余构件（栏杆、砌块墙）、部分标注、填充(若位置基本固定，也可以保留填充，直接刷图层)。
保留：梯段、平台板、标高、碰头线（非打印图层）、轴线、反槛。
（核对完梁高后再删除门窗等构件，可以利用天正中“分解对象”命令删除门窗）II.修改：标高（使用标高检查进行自检）；梯段板及平台板板厚（按跨度确定板厚）；图层修改（图名、轴线、梯段板等）、核对尺寸标注（尤其注意楼梯第一步台阶及最后一步；踏步数统一用*表示，和建筑一致）。
III.增加：梯梁梯柱（核对梯柱能否生根，梯梁能否搭上）；梯段板配筋（根据支座间距离计算梯段板跨度）；平台板标注及板厚标注；柱及梯柱轮廓线、与基础核对基础顶标高；核对顶层平台板位置与楼层平台标高（是否需要补充矮墙）。
【结构设计】80招教你学会画结构平面图(必看)
⒌负筋的画法 同一种板号组合的支座负筋只需画一次.如某块板的支座另一边是 两块小板时,则只按其中较大的板配置负筋. 板的跨中不出现负弯矩时,负筋从支座边可伸至板的 L0/3（活载大 于三倍恒载）、L0/4（活载不大于三倍恒载）、或 L0/5（端支座）.L0 为相邻两跨中较大的净跨度.双向板两个受力方向支座负筋的长度均取 短向跨度的 1/4.钢筋长度应加上梁宽并取 50mm 的倍数.板的跨中有可 能出现负弯矩时,板面负筋宜采用直通钢筋.
二、梁大样及梁表 梁表也有多种形式,应选用符合设计要求的梁表.填表前应与图对
应搞清各符号含义.下面以图 10-2 为例说明梁表的填写方法.
⒈梁号应由基础梁开始往上按施工顺序逐层填写,同一层先填框架 梁再填次梁、梯梁；当几层框架梁（如三至五层的第３号框架梁）相 同时,“梁号”可表示为“3～5KL3”等；连续梁的“分号”可只填跨 号（如-1,-2,-P 等）.
处箍筋直径应与上层的箍筋直径相同）.
⒋截面型式及尺寸应按柱表中提供的柱截面型式填写.必要时,可 对柱表中的柱截面型式进行修改或补充.
⒌柱表中①号竖筋是特指 2 根角筋,②、③号筋是指单侧用量. ⒍柱表中没有标注箍筋加密区长度 Ln 的栏目时,可利用“备注” 一栏标注. ⒎柱表说明中,要填写设防烈度、抗震等级、竖筋接头的做法及搭 接长度等内容. 图 10-1 中 KZ3 柱的配筋与图 10-4 中的柱平法施工图示例相同,读 者可作一对照.
⑴柱的纵筋采用机械连接或等强度对接焊时,应标出接点位置；当
采用搭接连接时,要标出搭接位置及搭接长度（取 50mm 的倍数,以下 同）；柱纵筋需要分批接驳时,应标出每次接驳的位置.
钢筋混凝土结构施工图基本内容和图示方法
• 钢筋明细表， 表上应有构件 代号，钢筋编 号、 规格、 根数、长度、 总长度、并画 出钢筋简图， 有必要时在备 注栏写明保护 层厚度等，以 保证施工的准 确性。
钢筋明细表
3 钢筋混凝土板
• 预制楼板的表达方式 ➢ 装配式楼盖结构图主要表示预制梁、板及其它构件的
位置、数量及连接方法。结构布置平面图目前采用直 接正投影法绘制。
配筋图中的立面图
3. 配筋图中的立面图，是假想构件为一透明体而画 出的一个纵向正投影图。
➢ 主要目的是表明钢筋的立面形状及其上下排列的 位置，而构件的轮廓线是次要的。所以前者用粗 实线表示，后者用细实线表示。
➢ 在图中，箍筋只反映出其侧面(一条线)。当它的类 型、直径、间距均相同时，可只画出其中一部分。
• 模板图的主要内容有轴线网，与整栋建筑 物编排顺序一致；承重墙的布置和尺寸； 梁的布置及编号；预留孔洞的位置；板厚、 标高及支承在墙上的长度。
• 配筋图的主要内容是钢筋布置。板内不同 类型的钢筋都用编号来表示，并注明钢筋 在平面图中的定位尺寸、及钢筋的编号、 规格、间距等。
现浇楼板断面图、文字说明、钢筋表
➢ 在构件断面形状或钢筋数量和位置有 变化之处，都需画一断面图；
➢ 图中钢筋的横断面用黑圆点表示，构 件轮廓线用细实线表示；
a L1立面图
实例 b 1-1、2-2 断面图
c 钢筋详图
1 钢筋混凝土柱
• 钢筋混凝土柱若形 状简单，其表示法 与钢筋混凝土梁类 似。若为工业厂房 的钢筋混凝土柱， 其外形相对复杂， 钢筋配置也多，还 有一些预埋件，就 必须画出其模板图 和配筋图。
预制板图例2
②在结构单元范围内，画一条对角线，并沿 着对角线方向注明预制板数量及型号。
结构施工图
（2）安装节点大样
下面为几种板与板、板与墙（梁）连接处设置锚固钢筋的安 装节点大样图例子。
安 装节点大样图例子（续）
基础平面图
课件制作：吴书霞
附加箍筋
楼层结构平面布置图
课件制作：吴书霞
课件制作：吴书霞
LB1：h=100，厚度100 B：X&Y Ф8@150：下部钢筋， X方向及Y方向配筋 T： X&Y Ф8@150 ：上部钢筋， X方向及Y方向配筋
标高在15.870-26.670的板布置及 配筋（5层到8层）
课件制作：吴书霞
预应力混凝土空心板图集（四川省）川03G306中 对构件代号的规定
课件制作：吴书霞
钢筋的分类
1、受力钢筋：通过力学计算配置的钢筋，主要起受力的作用。 通常直径大，可直可弯。 2、箍筋：承受扭力、剪力，并固定纵向受力钢筋，可以防止纵 筋被压曲以及约束混凝土的横向变形，通常直径小于Ф10，分 为单肢、双肢、四肢等。 3、架力筋：用于梁内固定箍筋位置，与箍筋、纵向受力筋共同 组成钢筋骨架承受外力。通常直径较小、强度低。 4、分布筋：一般用于板内，垂直于受力筋布置，既固定受力筋 ，使受力筋受荷载更均匀，并防止混凝土收缩开裂。 5、其他钢筋：由构件的构造或施工要求而配置的构造钢筋，如 ：拉结筋、吊筋等。
结构层楼（地）面标高、结构层高及相应的结构层号。
课件制作：吴书霞
一、柱平法施工图表示方法
在平面布置图上，采用列表注写方式或截面注 写方式表达 列表注写：柱编号，柱纵筋，在表的上部或图 中，画出所设计的各种箍筋类型图及箍筋复合 的具体方式 截面注写方式：在同一编号的柱中，选择一个 截面直接注写尺寸、钢筋配筋以及柱截面配筋 图与轴线的关系等。
结构施工图识图
例3：纯悬挑板平法标注见图
精品课件
（三）板支座原位标注
板支座原位标注的内容为：板支座上部非贯通纵筋和纯悬挑板上部 受力钢筋。
板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在梁悬 挑部位单独配置时，则在原位表达）。在配置相同跨的第一跨（或 梁悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗 实线（当该筋通长设置在悬挑板或短跨板上部时，实线段应画至对 边或贯通短跨），以该线段代表支座上部非贯通纵筋；
4、板面标高高差
板面标高高差系指相对于结构层楼面标高的高差，应将其注写在括 号内，且有高差时注，无高差时不注。
5、有关说明
同一编号板块的类型、板厚和贯通纵筋均应相同，但板面标高、跨度、 平面形状以及板支座上部的非贯通纵筋可以不同，如同一编号板块的平 面形状可为矩形、多边形及其它形状等。
精品课件
板平法集中标注图
框架柱L
主梁 KL
次梁 L
悬挑梁
XL
精品课件
1.2结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种： 一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、 配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。
二、梁柱表法。 它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字
构件埋于地下,承受建筑物的全部荷载,并传递给基础.建 筑物的上部结构形式相应地决定基础的形式。如建筑物 的上部结构为砖墙承重，就采用墙下条形基础；独立柱 基础作为柱子的基础。 基础图表示建筑物室内地面以下基础部分的平面布置及 详细构造.通常用基础平面图和基础详图表示。
基础详图主要表明基础各组成部分的具体形状、大小、 材料及基础埋深等。通常用断面图表示，并与基础平面 图中被剖切的相应代号及剖切符号一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2) 常用钢筋符号
钢筋按其强度和品种分成不同的等级，并 (3) 一般钢筋图例
常用钢筋图例见表1.2。
(4) 钢筋的名称
配置在混凝土中的钢筋，按其作用和位置可 分为以下几种，如图1.1所示。
① 受力筋 ② 箍筋 ③ 架立筋 ④ 分布筋 ⑤ 构造筋
(5) 保护层
钢筋外缘到构件表面的距离称为钢筋的保护 层。其作用是保护钢筋免受锈蚀，提高钢筋与混 凝土的粘结力。
图和详图基本相同。
图1.7 柱基础详图
1.3 结构平面图
结构平面图是表示建筑物室外地面以上各层 平面承重构件(如梁、板、柱、墙、门窗过梁、 圈梁等)布置的图样，一般包括楼层结构平面图 和屋顶结构平面图。
1.3.1 楼层结构平面图 1.3.1.1 楼层结构平面图的形成
楼层结构平面图是假想用一个水平的剖切平面
1.2.1.5 基础平面图的主要内容
(1) 图名、比例
(2) 纵横向定位轴线及编号、轴线尺寸
(3) 基础墙、柱的平面布置，基础底面形状、大小
及其与轴线的关系 (4) 基础梁的位置、代号 (5) 基础编号、基础断面图的剖切位置线及其编号 (6) 施工说明，即所用材料的强度等级、防潮层做 法、设计依据以及施工注意事项等
断面图的数量应根据钢筋的配置而定，凡是钢 筋排列有变化的地方，都应画出其断面图。 为防止混淆，方便看图，构件中的钢筋都要统 一编号，在立面图和断面图中要注出一致的钢 筋编号、直径、数量、间距等。
坑底就是基础的底面，基坑边线就是放线的灰线
防潮层是防止地下水对墙体侵蚀而铺设的一层础的组成
基础图主要是表示建筑物在相对标高±0.000
以下基础结构的图纸，一般包括基础平面图和
基础详图。它是施工时在基地上放灰线、开挖 基槽、砌筑基础的依据。
1.2.1 基础平面图 11.2.1.1 基础平面图的形成 基础平面图是假想用一个水平面沿房屋底层 室内地面附近将整幢建筑物剖开后，移去上层的
1.3.1.3 楼层结构平面图的主要内容
图名、比例
与建筑平面图相一致的定位轴线及编号
墙、柱、梁、板等构件的位置及代号和编号
预制板的跨度方向、数量、型号或编号和预留 洞的大小及位置
轴线尺寸及构件的定位尺寸 详图索引符号及剖切符号 文字说明
1.3.2 屋顶结构平面图
屋顶结构平面图是表示屋面承重构件平面布置 的图样，其图示内容和表达方法与楼层结构平 面图基本相同。 对于混合结构的房屋，根据抗震和整体刚度的 需要，应在适当位置设置圈梁。
1.1.1 结构施工图的内容 1.1.1.1 结构设计说明
结构设计说明是带全局性的文字说明，它包括： 选用材料的类型、规格、强度等级，地基情况，
施工注意事项，选用标准图集等。
1.1.1.2 结构平面布置图 结构平面布置图是表示房屋中各承重构件总
体平面布置的图样。它包括：
(1)
(2)
(3) 屋盖结构平面图。
构件的外形，预埋铁件、预留钢筋、预留孔洞的
位置，各部位尺寸和标高、构件以及定位轴线的 位置关系等。
(2)
配筋图包括立面图、断面图和钢筋详图，主
要表示构件内部各种钢筋的位置、直径、形状和
数量等。 (3) 钢筋表 为便于编制预算，统计钢筋用料，对配筋较 复杂的钢筋混凝土构件应列出钢筋表，以计算钢 筋用量(见表1.4)。
48
49 50 51 52 53 54
梁垫
预埋件 天窗端壁 钢筋网 钢筋骨架 基础 暗柱
LD
M TD W G J AZ
DDL 34 DGL 35 CD 36
表1.2 一般钢筋图例
序号 1 名称 钢筋横断面 图例 说明
下图表示长、短钢筋投
2 无弯钩的钢筋端部 影重叠时，短钢筋的端 部用45°斜划线表示 3
1 结构施工图
主要内容
结构施工图的内容、构件代号、钢筋名称、 符号及标注
基础平面图及基础详图
结构平面布置图
梁、柱、板等构件详图
现浇钢筋混凝土构件平面整体设计方法简介
1.1 概述
结构施工图是表达房屋承重构件(如基础、
梁、板、柱及其他构件)的布置、形状、大小、
材料、构造及其相互关系的图样，主要用来作为 施工放线、开挖基槽、支模板、绑扎钢筋、设置 预埋件、浇捣混凝土和安装梁、板、柱等构件及 编制预算和施工组织计划等的依据。
KB
CB ZB MB TB GB YB
21
22 23 24 25 26 27
过系梁
基础梁 楼梯梁 框架梁 框支梁 檩条
LL
JL TL KL KZL LT
39
40 41 42 43 45
桩
挡土墙 地沟 柱间支撑 垂直支撑 水平支撑 梯
ZH
DQ DG ZC CC SC T
屋面框架梁 WKL 44
10
吊车安全道板 DB
图名、比例
轴线及其编号
基础断面形状、大小、材料以及配筋
基础断面的详细尺寸和室内外地面标高及基础
底面的标高 防潮层的位置和做法 施工说明等
1.2.2.5 基础详图的识读
现以图1.5中2—2基础详图为例，说明基础详图
的内容和图示要求。
图1.7为某柱基础详图。
基础平面图及详图的绘制与建筑平面图、剖面
1.2.2.2 基础详图的数量 同一幢房屋，由于各处有不同的荷载和不同
的地基承载力，下面就有不同的基础。对于每一
种不同的基础，都要画出它的断面图，并在基础 平面图上用1—1、2—2、3—3……剖切位置线表 明该断面的位置。
1.2.2.3 基础详图的表示方法
基础断面形状的细部构造按正投影法绘制
房屋和基础周围的泥土向下投影所得到的水平剖
面图。
1.2.1.2 基础平面图的表示方法
在基础平面图中，只画出基础墙、柱及基础底
面的轮廓线，基础的细部轮廓(如大放脚)可省
略不画
凡被剖切到的基础墙、柱轮廓线，应画成中实 线，基础底面的轮廓线应画成细实线 基础平面图中采用的比例及材料图例与建筑平 面图相同
地基情况。
在民用建筑中，常见的型式有条形基础(即墙
基础)和独立基础(即柱基础)，如图11.2。
图1.2 基础的型式
条形基础埋入地下的墙称为基础墙
当采用砖墙和砖基础时，在基础墙和垫层之间做
成阶梯形的砌体，称为大放脚
基础底下天然的或经过加固的土壤叫地基
基坑(基槽)是为基础施工而在地面上开挖的土坑
定型构件可直接引用标准图或通用图，只要在 图纸上写明选用构件所在标准图集或通用图集 的名称、代号即可。 自行设计的非定型构件，则必须绘制其构件详 图。 钢筋混凝土构件还分现浇钢筋混凝土构件和预 制钢筋混凝土构件、普通钢筋混凝土构件和预 应力钢筋混凝土构件等
1.4.2 钢筋混凝土构件详图种类及表示方法 1.4.2.1 钢筋混凝土构件详图种类 (1) 模板图 模板图也称外形图，它主要表明钢筋混凝土
用对角线表示现浇板的范围 。
梁一般用单点粗点画线表示其中心位置，并注 明梁的代号，如图1.8 圈梁、门窗过梁等应编号注出，若结构平面图 中不能表达清楚时，则需另绘其平面布置图。
楼层、屋顶结构平面图的比例同建筑平面图， 一般采用1∶100或1∶200的比例绘制。 楼层、屋顶结构平面图中一般用中实线表示剖 切到或可见的构件轮廓线，图中虚线表示不可 见构件的轮廓线。 楼层结构平面图的尺寸，一般只注开间、进深、 总尺寸及个别地方容易弄错的尺寸。定位轴线 的画法、尺寸及编号应与建筑平面图一致。
表1.4 钢筋表
构件 构件 钢筋 钢筋
名称
数
编号 规格 1
2
简图
长度 每件 总支 累计质
(mm) 支数 3640
4204
数 2
1
量(kg) 7.41
4.45
φ12
φ12
2
1
L1
1
3 4
φ6 φ6
3490 650
2 18
2 18
1.55 2.60
1.4.2.2 钢筋混凝土构件详图表示方法
采用正投影并视构件混凝土为透明体，以重点 表示钢筋的配置情况，如图1.9。
如平面对称，可采用对称画法，一半画屋顶结 构平面图，另一半画楼层结构平面图。楼梯间 和电梯间因另有详图，可在平面图上用相交对 角线表示(图1.8)。 当铺设预制楼板时，可用细实线分块画出板的 铺设方向。
当现浇板配筋简单时，直接在结构平面图中表 明钢筋的弯曲及配置情况，注明编号、规格、 直径、间距(图1.8)。当配筋复杂或不便表示时，
内部尺寸应标注各道墙的厚度、柱的断面尺寸
和基础底面的宽度等。 平面图中的轴线编号、轴线尺寸均应与建筑平 面图相吻合。
1.2.1.4 基础平面图的剖切符号 凡基础宽度、墙厚、大放脚、基底标高、管
沟做法不同时，均以不同的断面图表示，所以在
基础平面图中还应注出各断面图的剖切符号及编 号，以便对照查阅。
28
屋架
WJ
46
雨篷
YP
序号
11
名称
墙板
代号 序号
QB L WL DL 29 31 32 33
名称
托架
代号 序号
TJ 47
名称
阳台
代号
YT
12
13 14 15 16 17 18
天沟板
梁 屋面梁 吊车梁 单轨吊车梁 轨道连接 车挡
TGB 30
天窗架
