《煤矿安全监控系统通用技术要求》
煤矿瓦斯抽采(放)监控系统通用技术条件
5.3.1地面设备交流电源：
a)额定电压：380 V/220 V，允许偏差－10%～＋10%；
b)谐波：不大于5%；
c)频率：50 Hz，允许偏差±5%。
5.3.2井下设备交流电源：
a)额定电压：127 V/380 V/660 V/1 140 V，允许偏差：
——专用于井底车场、主运输巷：－20%～＋10%；
5.1.2中心站、入井电缆的入井口处应具有防雷措施。
5.2 环境条件
5.2.1系统中用于机房、调度室的设备，应能在下列条件下正常工作:
a)环境温度：15℃～30℃；
b)相对湿度：40%～70%；
c)温度变化率：小于10℃/h，且不得结露；
d)大气压力：80 kPa～106 kPa；
e)GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。
MT/T286煤矿通信、自动化产品型号编制方法和管理办法
MT/T772-1998煤矿监控系统主要性能测试方法
MT/T899煤矿用信息传输装置
MT/T1004煤矿安全生产监控系统通用技术条件
MT/T1005矿用分站
MT/T1007矿用信息传输接口
MT/T1008煤矿安全生产监控系统软件通用技术要求
煤矿安全生产监控系统软件通用技术要求MTT1008-2006
中华人民共和国煤炭行业标准煤矿安全生产监控系统软件通用技术要求MT/T1008-2006General technical requirement of software for productive safety supervisition system in coal mine前言本标准由中国煤炭行业工业协会科技发展部提出。
本标准由煤炭工业煤矿专用设备标准化技术委员会归口。
本标准起草单元：中国矿业大学（北京）,煤炭科学研究总院常州自动化研究所，平顶山美煤业（集团）有限责任公司。
本标准主要起草人：孙继平，彭霞，卫修君，刘晓阳，李郴。
1 范围本标准规定了煤矿安全生产监控系统软件产品（以下简称软件）的术语和技术要求。
本标准适用于煤矿安全生产监控系统软件产品。
本标准主要起草人：孙继平，彭霞，卫修君，刘晓阳，李郴。
2 术语和定义下列术语和定义适用于本标准。
2.1 监测值monitoringvalue系统实时监测到的模拟量数值。
2.2 平均值average value对单位时间内多次监测值取平均后所得数值。
2.3 最大值maximum value对单位时间内多次监测值取的最大值。
2.4 最小值minimum value对单位时间内多次监测值取的最小值。
2.5 分类显示classification display按所监测物理量的所属类别显示，一般分通风类，供电类，运输类，采掘类，排水类等大类。
每一大类还可进一步细分，例如：通风类由可分为甲烷类，一氧化碳类，风速类等。
2.6 实时显示real－time display在任何显示方式下将报警，断电，馈电异常等重要信息实时自动显示。
2.7 调用显示selectiondisplay召唤显示optional display根据需要选择所关心的模拟量(或开关量)等进行显示。
2.8 报警显示alarm display当模拟量大于或等于报警浓度（或开关量为报警状态）时，自动将超限时刻及当前数值（或状态）等在屏幕上列表显示。
煤矿安全监控系统技术要求
煤矿安全监控系统技术要求1.视频监控系统(1)视频监控系统应包括矿井地面和井下两部分，能够实时监测矿井各个区域的状况。
(2)视频监控系统应具备高清晰度和全天候的监控能力，能够在夜间、潮湿环境等特殊情况下正常运行。
(3)视频监控系统应具备远程监控功能，矿井负责人和监控人员可以通过互联网或其他通信方式实时查看矿井情况。
2.传感器监测系统(1)传感器监测系统应能够监测煤矿内部和周围的气体浓度、温度、湿度等参数，及时发现异常情况。
(2)传感器监测系统应具备高精度和高灵敏度，能够对微小变化做出快速反应。
(3)传感器监测系统应可以与视频监控系统和报警系统实现联动，及时发出警报并采取相应的措施。
3.数据传输和存储系统(1)数据传输系统应具备高可靠性和高稳定性，能够实现井下数据传输到地面的快速和准确。
(2)数据存储系统应能够长时间保存监测数据，并具备查询和回放功能，方便事故发生后的事后分析。
(3)数据传输和存储系统应具备安全性保障措施，以确保数据不被非法窃取或破坏。
4.告警系统(1)告警系统应能够根据传感器监测到的异常情况及时发出警报。
(2)告警系统应具备声音、灯光、震动等多种告警方式，以提高警报的可见性和可闻性。
(3)告警系统应具备自动化的处理能力，不仅能够自动发警报，还能够根据不同的情况采取相应的应急措施。
5.快速应急措施(1)煤矿安全监控系统应具备紧急通信系统，能够实时传达紧急信息，并与救援指挥中心进行有效的联络。
(2)煤矿安全监控系统应具备应急救援设备，包括排毒装置、救生装备等，以应对突发情况。
(3)煤矿安全监控系统应具备自动化的安全疏散指引，能够根据矿井内部的监测数据和事故情况，提供最佳的安全疏散路径。
综上所述，煤矿安全监控系统的技术要求包括视频监控系统、传感器监测系统、数据传输和存储系统、告警系统以及快速应急措施等多个方面。
这些技术要求旨在提高煤矿安全监控系统的可靠性和有效性，以确保矿井工人的生命安全和矿产资源的有效开采。
煤矿安全生产监控系统软件通用技术要求MTT1008-2006

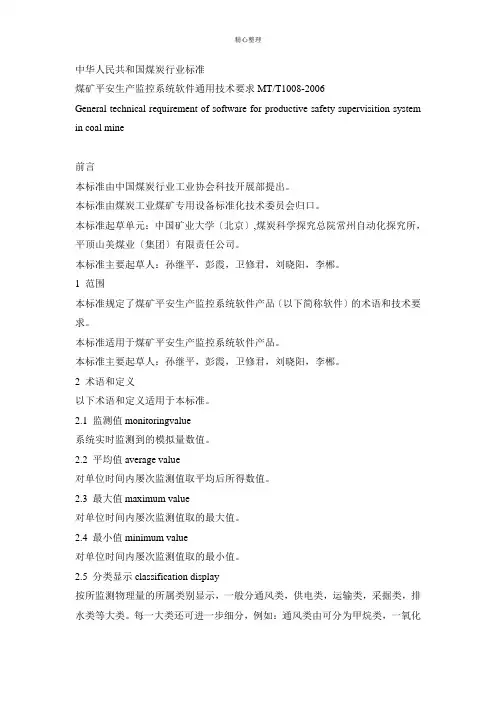

中华人民共和国煤炭行业标准煤矿平安生产监控系统软件通用技术要求MT/T1008-2006General technical requirement of software for productive safety supervisition system in coal mine前言本标准由中国煤炭行业工业协会科技开展部提出。
本标准由煤炭工业煤矿专用设备标准化技术委员会归口。
本标准起草单元：中国矿业大学〔北京〕,煤炭科学探究总院常州自动化探究所，平顶山美煤业〔集团〕有限责任公司。
本标准主要起草人：孙继平，彭霞，卫修君，刘晓阳，李郴。
1 范围本标准规定了煤矿平安生产监控系统软件产品〔以下简称软件〕的术语和技术要求。
本标准适用于煤矿平安生产监控系统软件产品。
本标准主要起草人：孙继平，彭霞，卫修君，刘晓阳，李郴。
2 术语和定义以下术语和定义适用于本标准。
2.1 监测值monitoringvalue系统实时监测到的模拟量数值。
2.2 平均值average value对单位时间内屡次监测值取平均后所得数值。
2.3 最大值maximum value对单位时间内屡次监测值取的最大值。
2.4 最小值minimum value对单位时间内屡次监测值取的最小值。
2.5 分类显示classification display按所监测物理量的所属类别显示，一般分通风类，供电类，运输类，采掘类，排水类等大类。
每一大类还可进一步细分，例如：通风类由可分为甲烷类，一氧化碳类，风速类等。
2.6 实时显示real－time display在任何显示方式下将报警，断电，馈电异样等重要信息实时自动显示。
2.7 调用显示selectiondisplay呼唤显示optional display依据须要选择所关怀的模拟量(或开关量)等进展显示。
2.8 报警显示alarm display当模拟量大于或等于报警浓度〔或开关量为报警状态〕时，自动将超限时刻及当前数值〔或状态〕等在屏幕上列表显示。
AQ6201煤矿安全监控系统通用技术要求

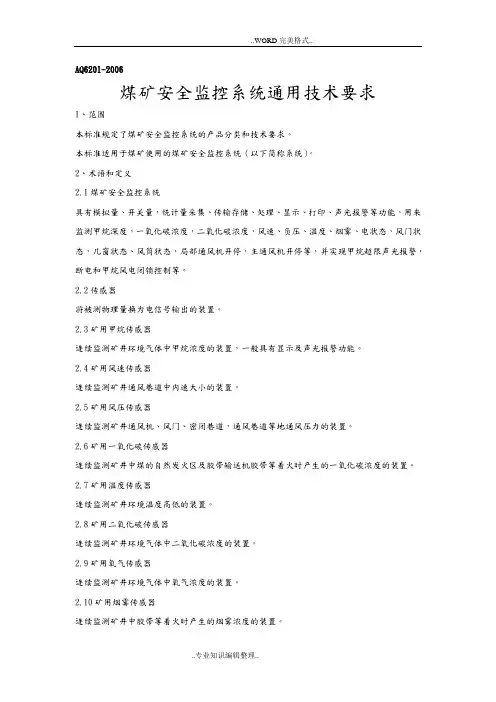

AQ6201-2006煤矿安全监控系统通用技术要求1、范围本标准规定了煤矿安全监控系统的产品分类和技术要求。
本标准适用于煤矿使用的煤矿安全监控系统（以下简称系统）。
2、术语和定义2.1煤矿安全监控系统具有模拟量、开关量，统计量采集、传输存储、处理、显示、打印、声光报警等功能，用来监测甲烷深度，一氧化碳浓度，二氧化碳浓度，风速、负压、温度、烟雾、电状态，风门状态，几窗状态、风筒状态，局部通风机开停，主通风机开停等，并实现甲烷超限声光报警，断电和甲烷风电闭锁控制等。
2.2传感器将被测物理量换为电信号输出的装置。
2.3矿用甲烷传感器连续监测矿井环境气体中甲烷浓度的装置，一般具有显示及声光报警功能。
2.4矿用风速传感器连续监测矿井通风巷道中内速大小的装置。
2.5矿用风压传感器连续监测矿井通风机、风门、密闭巷道，通风巷道等地通风压力的装置。
2.6矿用一氧化碳传感器连续监测矿井中煤的自然发火区及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
2.7矿用温度传感器连续监测矿井环境温度高低的装置。
2.8矿用二氧化碳传感器连续监测矿井环境气体中二氧化碳浓度的装置。
2.9矿用氧气传感器连续监测矿井环境气体中氧气浓度的装置。
2.10矿用烟雾传感器连续监测矿井中胶带等着火时产生的烟雾浓度的装置。
2.11矿用风筒开关传感器连续监测风筒是否有风的装置。
2.12矿用风门开关传感器连续监测矿井风门开关的装置2.13矿用馈电传感器连续监测矿井中馈电开关或电磁启动器负荷侧有无电压的装置。
2.14执行器（含声光报警及断电器）将控制信号转换为被控特理量的装置。
2.15声光报警器推发出声光报警的装置。
2.16断电控制器控制电磁启动器和馈电开关等的装置。
2.17甲烷断电仪井下甲烷浓度超限时，能自动切断被控设备电源的装置。
2.18风电闭锁装置当掘进工作面局部通风机停止运转或风筒风量低于规定值时，能自动切断被控设备电源的装置。
2.19甲烷风电闭锁装置当掘进工作面局部通风机停止运转或风筒风量低于规定值时，或空气中甲烷浓度超限时，能自动切断被控设备电源的装置。
煤矿安全监控系统通用技术要求
3.1 性能要求3.1.1 实时性软件应能实时传输，处理，存储和显示信息，并根据要求实时控制，能周期地循环运行而不中断。
3.1.2 中文显示与打印软件应具有汉字显示，汉字打印和汉字提示功能。
3.1.3 信息输出与存储软件应具有显示，打印，报警和存储功能。
3.1.4 人机对话软件应由人机对话功能，在不中断系统正常运行条件下，通过操作生成或修改系统参数，图表和图形等。
3.1.5 自检软件应能接入系统的传感器，分站等设备的工作状态进行自检。
3.1.6 容错软件应具有容错功能，人为操作错误，存储读写错误，打印机没联机等应不影响系统实时采集，报警，显示及控制，并具有错误提示。
3.1.7 操作管理软件应具有操作权限管理功能，对参数设置，控制必须使用密码操作，并具有操作记录。
3.1.8 主菜单在各种显示模式下均应有主菜单显示，主菜单应包括参数设置，页面编辑，控制，列表显示，曲线显示，状态图及柱状图显示，模拟图显示，打印，查询，帮助，其他等。
3.1.9 分类查询3.1.9.1 报警查询根据输入的查询时间，将查询期间内报警的全部模拟量和开关量显示或打印。
3.1.9.2 断电查询根据输入的查询时间，将查询期间内断电的全部模拟量和开关量列表显示或打印。
3.1.9.3 馈电异常查询根据输入的查询时间，将查询期间内馈电异常的全部开关量和模拟量列表显示或打印。
3.1.10更改存储内容软件应具有防止修改存储内容的功能（参数设置及页面编辑除外）。
3.1.11 快捷方式在任何显示模式下，均可直接进入所选监控量的列表显示，曲线显示，或状态图及柱状图显示，模拟图显示，打印，参数设置、页面编辑，查询等方式。
3.1.12数据处理精度软件在完成数据运算和处理时，所带来的各种运算和处理误差应小于0.5%。
3.1.13死机率在连续运行过程中，软件引起的死机率应小于1次/720小时。
3.1.14 键盘响应在连续的运行过程中，软件应能响应操作人员从键盘输入的命令，从键盘输入到执行该命令的最长间隔时间应小于10s。
安全监测监控管理【三】煤矿安全监控系统通用技术要求
• 4.2.2 除有关标准另有规定外，系统中用于 煤矿井下的设备应在下列条件下正常工作：
• a）环境温度：0～40℃； • b) 平均相对湿度：不大于95％(+25℃)； • c) 大气压力：80～106 kPa；
• d) 有爆炸性气体混合物，但无显著振动和 冲击、无破坏绝缘的腐蚀性气体。
• ——专用于井底车场、主运输巷：+10---20％； • ——其他井下产品：+10---25％； • b) 谐波：10％； • c) 频率：50 Hz，允许偏差土5％。
• 4.4 系统设计要求
• 4.4.1 系统组成
• 系统—般由主机、传输接口、分站、传感器、 执行器（含断电器、声光报警器）、电源箱、电 缆、接线盒、避雷器和其他必要设备组成。
• 3 产品型号、分类 • 3.1 型号
• 产品型号应符合MT 286的规定。
• 3.2 分类
• 3.2.1 按复用方式分类 • a) 时分制系统； • b) 频分制系统； • c) 码分制系统； • d) 复合复用方式(同时采用频分制、时分制、码
分制中两种或两种以上)系统。
• 3.2.2 按网络结构分类 • a) 树形； • b) 环形； • c) 星形； • d) 总线形； • e) 复合形(同时采用星形、环形、树形、总线形中两种
• 2.21 电源箱
• 将交流电网电源转换为系统所需的本质安全型直流电源， 并具有维持电网停电后正常供电不小于2 h的蓄电池。
• 2.22传输接口
• 接收分站远距离发送的信号，并送主机处理，接收主机 信号、并送相应分站。传输接口还具有控制分站的发送与 接收、多路复用信号的调制与解调、系统自检等功能。
• 4.3 供电电源
煤矿安全生产监控系统软件通用技术要求MTT1008-
中华人民共和国煤炭行业标准煤矿安全生产监控系统软件通用技术要求MT/T1008-2006General technical requirement of software for productive safety supervisition system in coal mine前言本标准由中国煤炭行业工业协会科技发展部提出。
本标准由煤炭工业煤矿专用设备标准化技术委员会归口。
本标准起草单元：中国矿业大学（北京）,煤炭科学研究总院常州自动化研究所，平顶山美煤业（集团）有限责任公司。
本标准主要起草人：孙继平，彭霞，卫修君，刘晓阳，李郴。
1 范围本标准规定了煤矿安全生产监控系统软件产品（以下简称软件）的术语和技术要求。
本标准适用于煤矿安全生产监控系统软件产品。
本标准主要起草人：孙继平，彭霞，卫修君，刘晓阳，李郴。
2 术语和定义下列术语和定义适用于本标准。
2.1 监测值monitoringvalue系统实时监测到的模拟量数值。
2.2 平均值average value对单位时间内多次监测值取平均后所得数值。
2.3 最大值maximum value对单位时间内多次监测值取的最大值。
2.4 最小值minimum value对单位时间内多次监测值取的最小值。
2.5 分类显示classification display按所监测物理量的所属类别显示，一般分通风类，供电类，运输类，采掘类，排水类等大类。
每一大类还可进一步细分，例如：通风类由可分为甲烷类，一氧化碳类，风速类等。
2.6 实时显示real－time display在任何显示方式下将报警，断电，馈电异常等重要信息实时自动显示。
2.7 调用显示selectiondisplay召唤显示optional display根据需要选择所关心的模拟量(或开关量)等进行显示。
2.8 报警显示alarm display当模拟量大于或等于报警浓度（或开关量为报警状态）时，自动将超限时刻及当前数值（或状态）等在屏幕上列表显示。
AQ6201-2006《煤矿安全系统监控系统通用技术要求》
2.39
统计值记录查询显示inquiry display of statistical data recording
根据需要将某一段时间内模拟量的平均值、最大值等调出，并列表显示。
根据需要选择所关心的模拟量(或开关量)显示。
2.35
报警显示alarm display
当模拟量大于或等于报警浓度(或开关量为报警状态)时，自动将超限时刻及当前数值(或状态)等在屏幕上列表显示。
2.36
报警记录查询显示inquiry display of alarm recording
根据需要将某一时间内报警模拟量(或开关量)的报警时刻和解除报警时刻、累计报警次数、累计报警时间、报警期间最大值和每次报警期间最大值等记录调出显示。
2.40
馈电异常显示abnormal feed display
当断电命令与馈电状态不一致时，自动显示地点、名称、断电或复电命令时刻、断电区域、馈电异常时刻等。
2.41
馈电异常查询显示inquiry display of abnormal feed
某一段时间内的断电命令与馈电状态不符记录次数、累计时间、每次起止时间等调出并显示。
将被测物理量转换为电信号输出的装置。
2.3
矿用甲烷传感器methane transducer for mine
连续监测矿井环境气体中甲烷浓度的装置，一般具有显示及声光报警功能。
2.4
矿用风速传感器air velocity transducer for mine
连续监测矿井通风巷道中风速大小的装置。
煤矿安全监控系统技术要求(通用版)
煤矿安全监控系统技术要求(通用版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0811煤矿安全监控系统技术要求(通用版)一、瓦斯监控系统设计原则和依据始终遵循系统应具备高可靠性、先进性、实用性、可扩展性及开放性原则，以满足高产、高效的现代化矿井对监测、监控等管理信息有效获得的需要。
设计依据为：《煤矿安全规程》（2011年版及2011年补充条款）；《煤矿安全生产监控系统通用技术条件》（MT/T1004-2006）《煤矿安全监控系统通用技术要求》（AQ6201-2006）《煤矿瓦斯抽放规范》（AQ1027-2006）《煤矿瓦斯抽放管理规范》（2007）《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）《煤矿用低浓度载体催化式甲烷传感器》（AQ6203-2006）《煤矿甲烷检测用载体催化元件》（AQ6202-2006）《瓦斯抽放用热导式高浓度甲烷传感器》（AQ6204-2006）《煤矿用电化学式一氧化碳传感器》（AQ6205-2006）《煤矿监控系统线路避雷器》（MT/T1032－2007）《矿用光纤接、分线盒》（MT/T1033－2007）《矿用信息传输接口》（MT/T1007-2006）《煤矿用温度传感器通用技术条件》（MT381－2007）《矿用分站》（MT/T1005-2006）《矿用信号转换器》（MT/T1006-2006）《煤矿安全生产监控系统软件通用技术要求》（MT/T1008-2006）《煤矿用信息传输装置》（MT/T899-2000）《煤炭工业矿井设计规范》；（GB50216-2005)《煤矿安全装备基本要求》；《煤矿监控系统总体设计规范》；《煤矿监控系统中心站软件开发规范》；《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》；《爆炸性环境用防爆电气设备通用要求》；《煤矿通信、检测、控制用电工产品通用技术条件》（MT209）；《设备可靠性试验》（GB5080.1～7）；《电气设备的抗干扰特性基本测量方法》（GB4859-84）；二、技术规格及要求(一)硬件参数1、分站容量：不少于16路模拟量或开关量输入（模拟量与开关量可以随意互换，不受端口的限制）、8路控制输出；断电控制：不少于8路(可以不需外接断电器直接完成断电控制任务)输入电源：支持多种电压127/220/380/660V；本安电源：18VDC或24VDC；输入信号：200～1000Hz，1～5mA、1/5mA、触点；与中心站通讯速率2400bit/s；分站至传感器传输距离：不小于2km；分站与传输接口、分站与分站之间传输距离：不小于10km。
AQ 6201—2017《煤矿安全监控系统通用技术要求》(报批稿)
申 图分类 号 ： ＴＤ ７ ６
文 献标 志码 ： Ａ
网络 出版 时间 ： ２ ０ １ ７ — ０ ６ — ２ ７ １ ５ ： ４ ９
网络 出版地 址 ： ｈ ｔ ｔ ｐ ： ／ ／ ｋ ｎ ｓ ． ｃ ｎ ｋ ｉ ． ｎ ｅ ｔ ／ ｋ ｃ ｍｓ ／ ｄ ｅ ｔ ａ ｉ ｌ ／ ３ ２ ． １ ６ ２ ７ ． Ｔ Ｐ ． ２ ０ １ ７ ０ ６ ２ ７ ． １ ５ ４ ９ ． ０ ０ １ ． ｈ ｔ ｍｌ
ｔ ｅ ｃ ｈ ｎｉ ｃ ａ ｌ ｉ ｎｄｅ ｘｅ ｓ ，ｔ ｒ ａ ｎｓ ｍｉ ｓ ｓ ｉ ｏｎ ｐｅ ｒ ｆ ｏｒ ｍａ ｎｃ ｅ， ｐｏ ｗｅ ｒ ｆ ｌ ｕ ｃ ｔ ｕａ ｔ ｉ ｏｎ ａ ｄ ａ ｐｔ ａ ｂｉ ｌ ｉ ｔ ｙ， ｗ ｏ ｒ ｋｉ ｎ ｇ ｓ ｔ ａ ｂｉ ｌ ｉ ｔ ｙ， ａ ｎ ｔ ｉ —
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔｈ ｅ ｓ ｔ ａ ｎ ｄａ ｒ ｄ ｓ ｔ ｉ ｐ ｕｌ ａ ｔ ｅ ｓ ｐｒ ｏ ｄｕ ｃ ｔ ｃ ｌ ａ ｓ ｓ ｉ ｆ ｉ ｃ ａ ｔ ｉ ｏｎ， ｇｅ ｎｅ ｒ ａ １ ｒ ｅ ｑ ｕｉ ｒ ｅ ｍｅ ｎｔ ｓ ， ｅ ｎｖ ｉ ｒ ｏｎ ｍｅ ｎｔ ａ ｌ ｃ ｏ ｎｄｉ ｔ ｉ ｏ ｎｓ， ｐｏ ｗｅ ｒ ｓ ｕ ｐｐ ｌ ｙ， ｓ ｙ ｓ ｔ ｅ ｍ ｄｅ ｓ ｉ ｇ ｎ ｒ ｅ ｑ ｕｉ ｒ ｅ ｍｅ ｎｔ ｓ ， ｂ ａ ｓ ｉ ｃ ｆ ｕ ｎｃ ｔ ｉ ｏ ｎｓ， ｓ ｏ ｆ ｔ ｗａ ｒ ｅ ｆ ｕｎ ｃ ｔ ｉ ｏ ｎｓ ， ｍａ ｉ ｎ
… ◆ ＿ ¨ ． … ◆ ¨◆ ＿ Ｊ
文章 编 号 ： １ ６Байду номын сангаас７ １ —２ ５ １ Ｘ（ ２ ０ １ ７ ） ０ ７ — ０ ０ ０ １ — ０ ６
AQ 6201-2006与AQ6201-2019《煤矿安全监控系统通用技术要求》新旧对照
《煤矿安全监控系统通用技术要求》2006版、2019版新旧对照二〇一九年九月二十九日《煤矿安全监控系统通用技术要求》06版、19版新旧对照AQ 6201-2019代替AQ 6201-2006《煤矿安全监控系统通用技术要求》。
与AQ 6201-2006相比主要技术变化如下：一、删除了甲烷断电仪、风电闭锁装置、甲烷风电闭锁装置的术语和定义（见2006年版的2.17、2.18、2.19）；06版：2.17甲烷断电仪井下甲烷浓度超限时，能自动切断被控设备电源的装置。
2.18风电闭锁装置当掘进工作面局部通风机停止运转或风筒风量低于规定值时，能自动切断被控设备电源的装置。
2.19甲烷风电闭锁装置当掘进工作面局部通风机停止运转或风筒风量低于规定值时，或空气中甲烷浓度超限时，能自动切断被控设备电源的装置。
19版：删除甲烷断电仪、风电闭锁装置、甲烷风电闭锁装置原定义。
二、增加了风向传感器、线缆、异地控制、工作方式的术语和定义（见3.45、3. 46、3.47、3.48）06版：没有风向传感器、线缆、异地控制、工作方式的术语和定义19版：新增风向传感器、线缆、异地控制、工作方式的术语和定义3.45风向传感器连续监测风向的装置。
3.46线缆用于传输监控等信号的电缆或光缆。
3.47异地控制触发控制条件的传感器与被控设备不属同一分站。
3.48工作方式分站等传输节点对传输信道的占用方式。
主从工作方式是指由一个传输节点控制系统中其他所有传输节点收发信息。
多主是指由两个及两个以上传输节点控制系统中其他所有传输节点收发信息。
尤主是指系统中所有传输节点收发信息不受其他节点控制。
三、增加了按传输介质分类（见4.2.5)06版：没有按传输介质分类19版：新增按传输介质分类4.2.5a)电缆；b)光缆；c)无线；d)复合型（电缆、光缆、无线中两种或两种以上)。
四、增加了多网、多系统融合的系统设计要求（见5.4.4）06版：没有多网、多系统融合的系统设计要求19版：新增加多网、多系统融合的系统设计要求5.4.4多网、多系统融合系统应有机融合井下有线和无线传输网络；宜与 GIS 技术有机融合；宜与人员位置监测、应急广播、移动通信、供电监控、视频监视、运输监控、工作面监控等系统有机融合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤炭安全监控系统通用技术要求（AQ6201-2006）国家安全生产监督管理总局发布1 范围本标准规定了煤矿安全监控系统的产品分类和技术要求。
本标准适用于煤矿使用的煤矿安全监控系统(以下简称系统)。
2 术语和定义2.1煤矿安全监控系统 supervision system of coal mine safety具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能。
用来监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、风速、负压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等。
2.2传感器 transducer将被测物理量转换为电信号输出的装置。
2.3矿用甲烷传感器 methane transducer for mine连续监测矿井环境气体中甲烷浓度的装置，一般具有显示及声光报警功能。
2.4矿用风速传感器 air velocity transducer for mine连续监测矿井通风巷道中风速大小的装置。
2.5矿用风压传感器 wind pressure transducer for mine连续监测矿井通风机、风门、密闭巷道、通风巷道等地通风压力的装置。
2.6矿用一氧化碳传感器 carbon monoxide transducer for mine连续监测矿井中煤的自然发火区及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
2.7矿用温度传感器 temperature transducer for mine连续监测矿井环境温度高低的装置。
2.8矿用二氧化碳传感器 carbon dioxide transducer for mine连续监测矿井环境气体中二氧化碳浓度的装置。
2.9矿用氧气传感器 oxygen transducer for mine连续监测矿井环境气体中氧气浓度的装置。
2.10矿用烟雾传感器 smoke transducer for mine连续监测矿井中胶带输送机胶带等着火时产生的烟雾浓度的装置。
2.11矿用风筒开关传感器 air pipe switch transducer for mine连续监测风筒是否有风的装置。
矿用风门开关传感器 air door switch transducer for mine连续监测矿井风门开关的装置。
2.13矿用馈电传感器 feed transducer for mine连续监测矿井中馈电开关或电磁启动器负荷侧有无电压的装置。
2.14执行器(含声光报警器及断电器) actuator将控制信号转换为被控物理量的装置。
2.15声光报警器 acousto optic alarm能发出声光报警的装置。
2.16断电控制器 switching off controller控制磁力启动器和馈电开关等的装置。
2.17甲烷断电仪 methane breaker井下甲烷浓度超限时，能自动切断被控设备电源的装置。
2.18风电闭锁装置 interlocked circuit breaker当掘进工作面局部通风机停止运转或风筒风量低于规定值时，能自动切断被控设备电源的装置。
2.19甲烷风电闭锁装置 methane interlocked circuit breaker当掘进工作面局部通风机停止运转或风筒风量低于规定值时，或空气中甲烷浓度超限时，能自动切断被控设备电源的装置。
2.20分站 substation接收来自传感器的信号，并按预先约定的复用方式远距离传送给传输接口，同时，接收来自传输接口多路复用信号。
分站还具有线性校正、超限判别、逻辑运算等简单的数据处理能力、对传感器输入的信号和传输接口传输来的信号进行处理，控制执行器工作。
2.21电源箱 power supply chassis将交流电网电源转换为系统所需的本质安全型直流电源，并具有维持电网停电后正常供电不小于2h的蓄电池。
2.22传输接口 transmission interface接收分站远距离发送的信号，并送主机处理；接收主机信号、并送相应分站。
传输接口还具有控制分站的发送与接收、多路复用信号的调制与解调、系统自检等功能。
2.23主机 host一般选用工控微型计算机或普通微型计算机，双机或多机备份。
主机主要用来接收监测信号、校正、报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出、与管理网络联接等。
故障闭锁功能 fault interlocking function当与闭锁控制有关的设备未投入正常运行或故障时，必须切断该监控设备所控制区域的全部非本质安全型电气设备的电源并闭锁。
2.25馈电异常 abnormal feed被控设备的馈电状态与系统发出的断电命令/复电命令不一致。
2.26模拟量输入传输处理误差 analog input transmission error传感器输出值(显示值)与中心站计算机显示值之间的误差。
2.27模拟量输出传输处理误差 analog output transmission error中心站计算机输入值与执行器输入值之间的误差。
2.28最大巡检周期 cycle of maximum loop check系统在满容量条件下，传感器输出变化到中心站计算机显示所需要的时间。
2.29监测值 monitoring value系统实时监测到的模拟量数值。
2.30平均值 average value对单位时间内多次监测值取平均值。
其时间间隔一般为5min(或10min)、1h、8h、24h、10d、30d(1个月)、3个月、6个月和12个月。
若单位时间内对模拟量x采样次数为N、每次监测值为xi(i=1,2,3,…,N)，则模拟量x的平均值应满足下列关系：=(x1+x2+…+xN)/N2.31最大值 maximum value对单位时间内多次监测值取最大值。
2.32最小值 minimum value对单位时间内多次监测值取最小值。
2.33实时显示 real time display在任何显示方式下，将报警、断电、馈电异常等重要信息实时自动显示。
2.34调用显示 selection display根据需要选择所关心的模拟量(或开关量)显示。
2.35报警显示 alarm display当模拟量大于或等于报警浓度(或开关量为报警状态)时，自动将超限时刻及当前数值(或状态)等在屏幕上列表显示。
2.36报警记录查询显示 inquiry display of alarm recording根据需要将某一时间内报警模拟量(或开关量)的报警时刻和解除报警时刻、累计报警次数、累计报警时间、报警期间最大值和每次报警期间最大值等记录调出显示。
2.37断电显示 switching off display当模拟量大于或等于断电浓度(或开关量为断电状态)时，自动将当前模拟量数值(或开关状态)、断电命令及时刻、断电区域、馈电状态等在屏幕上列表显示。
2.38断电记录查询显示 inquiry display of switching off recording根据需要将某一时间内断电和复电命令及时刻、断电区域、馈电状态及时刻、累计断电次数、累计断电时间、断电期间最大值和每次断电期间最大值等调出显示。
2.39统计值记录查询显示 inquiry display of statistical data recording根据需要将某一段时间内模拟量的平均值、最大值等调出，并列表显示。
2.40馈电异常显示 abnormal feed display当断电命令与馈电状态不一致时，自动显示地点、名称、断电或复电命令时刻、断电区域、馈电异常时刻等。
2.41馈电异常查询显示 inquiry display of abnormal feed某一段时间内的断电命令与馈电状态不符记录次数、累计时间、每次起止时间等调出并显示。
2.42状态变动显示 state alteration display将当前状态变化的开关量(由“开”变“停”或由“停”变“开”)的状态变动时刻和状态变动状况(由“开”变“停”或“停”变“开”)等显示。
2.43状态变动记录查询显示 inquiry display of state alteration recording根据需要将某一段时间内开关量状态变动次数、变动时刻和变动状态等调出，并列表显示。
2.44曲线显示 curve display将模拟量监测值和统计值随时间变化的状况用带坐标和门限值的曲线等直观地显示出来。
2.45状态图显示 state diagram display将开关量状态随时间变化状况用带时间坐标的直线表示。
2.46柱状图显示 cylindrical diagram display将开关量单位时间内的开机效率(单位时间内开机时间)用直方图直观显示。
2.47模拟图显示 mimic diagram display在具有说明巷道、设备布置等背景图上，将实时监测到的开关量状态，用相应的图样在相应的位置模拟显示，同时将实时监测到的模拟量数值在相应位置显示。
3.1 型号产品型号应符合MT286的规定。
3.2 分类3.2.1 按复用方式分类a)时分制系统；b)频分制系统；c)码分制系统；d)复合复用方式(同时采用频分制、时分制、码分制中两种或两种以上)系统。
3.2.2 按网络结构分类a)树形；b)环形；c)星形；d)总线形；e)复合形(同时采用星形、环形、树形、总线形中两种或两种以上)。
3.2.3 按调制方式分类a)基带；b)调幅；c)调频；d)调相；e)其他。
3.2.4 按工作方式分类a)主从；b)多主；c)无主。
4 技术要求4.1 一般要求系统应符合本标准的规定，系统中的设备应符合有关标准及各自企业产品标准的规定，并按照经规定程序批准的图样及文件制造和成套。
4.2 环境条件4.2.1 系统中用于机房、调度室的设备，应能在下列条件下正常工作：a)环境温度：15～30℃；b)相对湿度：40%～70%；c)温度变化率：小于10℃/h，且不得结露；d)大气压力：80～106kPa；e)GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。
4.2.2 除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作：a)环境温度：0～40℃；b)平均相对湿度：不大于95%(＋25℃)；c)大气压力：80～106kPa；d)有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。
4.3 供电电源4.3.1 地面设备交流电源：a)额定电压：380V/220V，允许偏差±10%；b)谐波：不大于5%；c)频率：50Hz，允许偏差±5%。
