干式变压器检修工艺规程
干式变压器检修规程
干式变压器检修规程1范围本规程规定了干式变压器的检修周期、检修项目和检修工艺及检修质量标准等内容。
本规程适用于XXX水电开发有限责任公司一级电站（落生）厂用电#1、#2低压变压器、#1、#2机励磁变压器，二级电站（大地）厂用电#3、#4低压变压器、#3、#4机励磁变压器的检修维护和试验。
2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规程。
GB 6450 干式电力变压器GBJ148 电气装置工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T 573—1995 电力变压器检修导则3设备性能、规范3.1 干式变压器的性能3.1.1 具有防火、维护简便等优点。
3.1.2铁芯选用优质晶粒取向冷轧硅钢板，全斜接缝铁柱和铁轭为多级阶梯叠积的圆截面，铁柱采用钢带扎紧新型结构。
3.1.3高压侧备有分接端子根据需要可进行调节。
3.1.4高压线圈由玻璃丝包铝线绕制，用环氧脂浇注固化形成一体。
3.1.5线圈压紧和定位采用硅橡胶过度缓冲结构以减低变压器振动和噪声。
3.1.6温升限值见表1。
3.1.7 绝缘水平3.1.7.1能承受倍频倍压持续1min，变压器能承受表2工频实验电压，环氧树脂浇注的线圈耐压时间为5min，非环氧树脂的线圈为1min。
3.1.8变压器性能允许偏差不超过表3规定。
3.2 干式变压器规范3.2.1 厂用低压变压器规范见表4。
3.2.3 #1、#2励磁用变压器规范见表5。
.3.2.4 #3、#4励磁用变压器规范见表6。
4 检修周期及检修项目4.1 检修周期4.1.1 一般在投入运行10年内和以后每隔10年大修一次。
4.1.2运行中的变压器，当发现异常状况或经试验判明有内部故障，应提前进行大修4.2 大修项目4.2.1绕组、引线的检修4.2.2铁芯、铁芯紧固件、压钉、压板及接地的检修。
干式变压器检修工艺流程及质量标准
干式变压器检修工艺流程及质量标准项目检修工艺流程质量标准1 变压用压缩空气清洁变压器铁芯表面无灰尘杂质器清和线圈缝隙及风机的灰尘。
灰a) 检查铁芯是否平整，绝缘 a）铁芯应平整，绝缘漆膜无漆膜是否脱落，叠片紧密程脱落，叠片紧密，边侧的度。
硅钢片不应翘起或成波浪状，铁芯各部表面应无灰尘和杂质，无生绣、腐蚀2 检查痕迹；片间应无短路、搭铁芯接现象，接缝间隙符合要b) 检查铁芯上下夹件、方铁、求。
压板的紧固程度，并用扳手逐b）螺栓紧固，夹件上的正、个紧固上下夹件、方铁、压板反压钉和锁紧螺帽无松等各部位紧固螺栓。
动，与绝缘垫圈接触良好，c) 采用 2500V绝缘电阻表测无放电烧伤痕迹。
量铁芯对夹件及地的绝缘电阻。
c）铁芯对夹件及地的绝缘电d) 用专用扳手紧固上下铁芯阻≥ 5MΩ 。
的穿心螺栓并用2500V 绝缘d）穿心螺栓紧固，穿心螺杆项目检修工艺流程质量标准电阻表测量穿心螺杆对铁芯对铁芯及地绝缘电阻≥5M及地绝缘电阻。
Ω 。
a)检查线圈形变、绝缘是否完好。
b)检查高、低压线圈间风道是否通畅。
c)检查线圈引线及接头是否完好。
3检查线圈d)采用 2500V 兆欧表测量线圈绝缘电阻，一般情况下（温度：20~30℃，湿度≤ 90%）：a）线圈无变形、倾斜、位移，绝缘无破损、变色及放电痕迹。
b）高、低压线圈间风道无被杂物堵塞现象，高、低压线圈风道畅通，无杂物积存。
c）检查引线绝缘完好，无变形、变脆，引线无断股情况，接头表面平整、清洁、光滑无毛刺，并不得有其它杂质; 引线及接头项目检修工艺流程质量标准处无过热现象，引线固定牢靠。
d）高压—低压及地≥300MΩ低压—地≥100MΩ4 检检查绝缘子是否完好。
绝缘子固定应牢靠, 表面查绝清洁 ,无爬电和碳化现象。
缘子5 检查检查进出引线是否完好。
引线相序正确，导电接触面无过热、灼伤痕迹，薄进出涂一层电力复合脂，连接引线紧固。
6 检查检查各绝缘件、紧固件、连接表面有无爬电痕迹和炭化各绝件是否完好。
干式变压器检修工艺规程

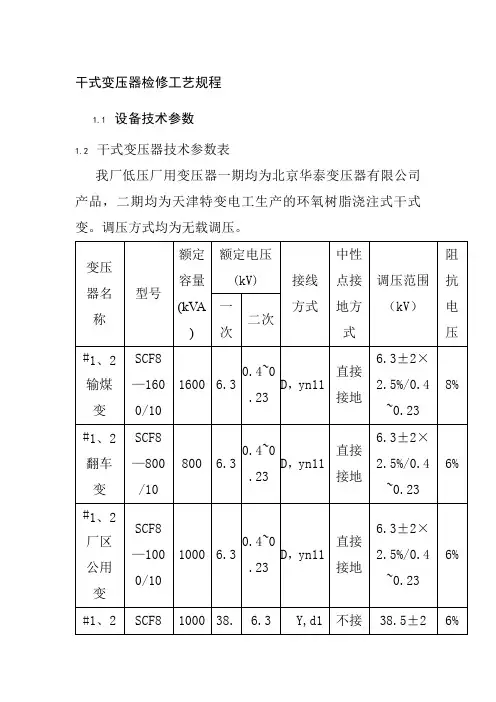

干式变压器检修工艺规程1.1 设备技术参数1.2 干式变压器技术参数表我厂低压厂用变压器一期均为北京华泰变压器有限公司产品，二期均为天津特变电工生产的环氧树脂浇注式干式变。
调压方式均为无载调压。
变压器名称型号额定容量(kV A)额定电压(kV) 接线方式中性点接地方式调压范围（kV）阻抗电压一次二次#1、2输煤变SCF8—1600/101600 6.30.4~0.23D，yn11直接接地6.3±2×2.5%/0.4~0.238%#1、2翻车变SCF8—800/10800 6.30.4~0.23D，yn11直接接地6.3±2×2.5%/0.4~0.236%#1、2厂区公用变SCF8—1000/101000 6.30.4~0.23D，yn11直接接地6.3±2×2.5%/0.4~0.236%#1、2SCF81000 38. 6.3 Y,d1不接38.5±26%水源地升压变—1000/355 1 地×2.5%/6.3#3、#4输煤变SCB10－1600／101600 6.30.4~0.23D、yn11AN直接接地6.3±2×2.5%/0.4~0.238％#3、#4翻车机变SCB10－1250／101250 6.30.4~0.23D、yn11AN直接接地6.3±2×2.5%/0.4~0.236％1.3 干式变压器性能及使用条件最高温升100℃冷却方式AN/AF（自然通风/风冷）安装地点室内环境温度最高气温+40℃最低气温-5℃绝缘水平(10kV级干式变) 1分钟工频耐压35kV（有效值）雷电波冲击耐压75kV（峰值）绝缘耐热等级F级局部放电水平不大于10pc注:型号说明：S（三相）C（线圈外绝缘为成型固体）B（低压线圈为箔式）10（设计序号）-(额定容量kVA)/(电压等级kV)1.4 干式变压器保护说明型号保护功能WDZ-440EX 高压侧电流速断保护高压侧电流限时速断保护高压侧定时限过流保护高压侧负序过流一段保护高压侧负序过流二段保护高压侧定时限零序过流保护低压侧定时限零序过流保护WDZ-441EX 差动速断保护分相比率差动保护（采用二次谐波制动原理）1.5 干式变压器冷却装置规范干式变压器采用LD-BK10-380EA温控箱监视变压器绕组温度，对变压器冷却风扇进行控制。
干式变压器检修标准
第一：安全规范
在得到变电站已做好安全措施的通知并确认后，对需要检修的变压器先验电再悬挂接地线，按照先固定接地端，后悬挂导电杆的顺序。
拆接地线顺序相反。
第二：操作规范
1、对干式变压器清灰，检查高压电缆头有无裂纹，线鼻子压紧螺丝有
无松动。
2、变压器固定平稳无歪斜。
各固定螺栓无松动。
3、降温风机运行正常无异音，无遮挡物，三相绕组温度基本一致。
4、电压调节片螺丝无松动，中性点接地线螺丝无松动，各相线铜排连
接螺丝无松动。
第三，对各检修内容做好记录，存档。
干式变压器检修工艺规程
干式变压器检修工艺规程1．1 概述及设备系统简介××××电厂6kv干式变为××××××××电力设备有限公司生产，××××电器成套有限公司供货．6.32 2.5%/0.4本体外形尺寸（长宽高）外壳外形尺寸（长宽高）6.32 2.5%/0.4本体外形尺寸（长宽高）外壳外形尺寸（长宽高）6.32 2.5%/0.4本体外形尺寸（长宽高）外壳外形尺寸（长宽高）6.32 2.5%/0.4本体外形尺寸（长宽高）外壳外形尺寸（长宽高）6.32 2.5%/0.4本体外形尺寸（长宽高）外壳外形尺寸（长宽高）6.32 2.5%/0.4本体外形尺寸（长宽高）外壳外形尺寸（长宽高）3. 干式变压器检修项目3.1干式变压器小修标准项目3.1.1变压器本体的检查清扫。
3.1.2检查高低压侧引线端子及分接头处的紧固件和连接件的螺栓紧固情况。
3.1.3检查变压器的外壳及铁芯的接地情况。
3.1.4绝缘电阻的测试。
（冷却系统检修、温度控制系统检修）3.2干式变压器大修标准项目（包括小修项目）3.2.1柜体的检修3.2.2本体的检修3.2.3变压器附件的检修3.2.4电气试验3.2.5复装4干式变压器修前准备工作4.1根据设备的具体问题准备相应的备品配件。
4.2办理开工申请并提交工作票4.3分析设备状况,确定重点检修或改进项目4.4组织工作成员进行安全技术措施和设备资料学习4.5协调接口部门的联系<提前通知有关部门作好准备>4.6 现场准备4.6.1检修场地做好防止污染破坏地面等措施4.6.2检查变压器大修的安全措施是否可靠齐全4.7 工具准备:变压器常用工器具、电动手提风机、摇表〈2500V〉等.4.8 材料准备:准备更换的工件、材料,辅助材料如:干净的白布和擦机布、清洗剂、毛刷、砂纸、电力复合脂、无水乙醇。
干式变压器定期检查检修安全技术操作规程
干式变压器定期检查、检修安全技术操作规程一、一般规定1、干式变压器的检修、维护人员必须经过培训，经考试合格发证后，方可持证上岗。
2、检修维护人员必须进行《操作规程》学习，经考试合格后方可作业。
3、该设备严禁带电检修和开盖，检修设备前必须切断本设备电源及上一级电源，严格执行停电闭锁并挂牌上锁制度。
二、检查、检修作业程序及注意事项（一）打开隔爆变压器接线腔、分接抽头盖板：1、拆下接线腔盖板螺栓，螺栓、弹垫放在专用盒内，不得放在高处边沿，放置掉落。
2、取下接线腔盖板，盖板防爆面朝上，放在干燥无淋水处；3、拆下分接抽头上盖螺栓；4、取下分接抽头盖板，拆下分接抽头盖板螺栓时，工具一头用绳子捆绑牢固，另一头抓紧，防止工具、螺栓掉入变压器内。
（二）用验电器逐相对接线柱、储能元件验电，放电绳一端接地，另一端对接线柱、储能元件逐相进行放电。
并使用高压接地线接地：一端接地，另一端分别接在电源侧三个接线柱上。
（三）检查电缆接线，线头紧密，接线整齐无毛刺、不压绝缘层，线头压紧，有平垫和弹簧垫，三相动力线不能交叉，接地线芯的长度要比相线长三分之一，电缆护套深入接线腔距内壁5-15毫米；（四）检查紧固件，紧固件齐全、完好、可靠，同一隔爆面紧固件规格统一。
（五）检查绝缘套管、绝缘座，绝缘套管、绝缘座完整、无飞弧或碳化现象（六）检查隔爆性能:1、结合面完好、无变形、无锈蚀，定期涂防锈油；2、法兰式的进线嘴以压紧胶圈后一般用单手板动喇叭嘴上下左右晃动时，喇叭嘴无明显晃动为准，螺旋式喇叭嘴最少啮合扣数不得低于6扣，拧紧程度一般用单手三指用力右旋不超过1/3扣为合格；3、凡有电缆压线板的电器，引入、引出电缆必须用压线板压紧，压紧后电缆的直径压缩量不得大于10%；4、线嘴压紧要有余量，余量不小于1毫米，线嘴应平行压紧，两压紧螺栓扣入差应不大于5毫米；5、密封圈内径与电缆外径差小于1毫米，密封圈的分层侧在接线时向里；6、外表清洁、无污垢、无变形、无锈蚀，完整、无裂痕。
干式变压器检修规程
干式变压器检修规程干式变压器是一种常见的电力变压器，其结构紧凑，维护方便，广泛应用于城市电网、工矿企业、机场、医院等场所。
然而，由于各种原因，干式变压器也可能出现运行异常、故障等情况，这时就需要进行检修维护。
本文将介绍干式变压器的检修规程。
一、检查前准备1.检查安全措施是否到位，如是否有防护罩、手套、安全帽等。
2.清扫干式变压器的周围环境，确保检修器具、工具等物品整齐并完成消毒工作。
3.确认干式变压器不在带电状态，断开变压器供电，停止运行。
二、检查干式变压器外观1.检查变压器本身是否有物理损伤、变形、裂纹等现象，如有需要修复。
2.检查变压器接线柜、骨架、绝缘罩等部位。
3.检查整个干式变压器表面是否干燥，并通风良好。
三、检查分接开关1.检查分接开关机构是否正常灵活。
2.检查分接开关接头，检查接头松动情况以及接触是否良好。
3.对于有油管变压器，要检查油管管路开通情况以及是否漏油。
四、检查接地系统1.检查变压器接地系统是否有效；2.检查接地线是否接紧；3.检查接地电阻是否符合要求。
五、检查绝缘系统1.观察绝缘状况；2.检查各部位的真空度；3.对于已经老化的部件，需要进行更换。
六、检查防雷系统1.检查防雷器是否处于正常工作状态；2.检查防雷器接地情况；3.检查防雷线是否完好。
七、检查散热系统1.检查冷却风机总开关是否正常；2.检查冷却风机是否工作正常；3.检查风道是否畅通。
八、检查控制系统1.检查控制电路及机构是否正常，是否有烧坏、松动、接触不良、断路等现象；2.检查继电器和在控电器工作是否正常；3.检查开关操作是否灵活顺畅。
九、重新组装1.在检查完各项参数后，进行按操作规程重新组装，并把各部分组件按程序安装好。
2.将分接开关恢复正常位置。
3.将大气侧电线接回原位置并确认接好，按顺序进行一次全面的开机检查；4.分别进行手动试触、扭力试验、绝缘试验三次检测。
十、总结干式变压器的检修工作能够保证其长期平稳运行，对于避免因患有故障而造成的经济损失和安全隐患十分必要，本文介绍了干式变压器的检修规程，相信对于各位工程师会有所帮助。
低压厂用干式变压器检修工艺规程
低压厂用干式变压器检修工艺规程6.1 低压厂用干式变压器概述及技术规范6.1.1 概述6.1.1.1电厂主厂房内低压变压器采用三相铜芯环氧树脂浇注式双绕组无载调压式变压器，变压器均为天津特变电工电力设备有限公司生产。
绕组绝缘耐热等级：H级绝缘材料：环氧树脂6.1.1.2电厂主厂房外低压变压器采用三相铜芯非包封浸渍式双绕组无载调压式变压器，变压器均为宁波天安电力设备有限公司生产。
绕组绝缘耐热等级：H级绝缘材料：Nomex纸和Quin-T系列6.1.2使用条件6.1.2.1环境温度不高于40℃，海拔不超过1000m。
若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。
6.1.2.2保护等级有IP00(不带防护外壳)、IP20(户内使用防护外壳)、IP23(户外使用防护外壳)等型式。
6.1.2.3进出线方式有：上进上出、上进侧出、上进下出、下进上出、下进下出、下进侧出等形式。
6.1.2.3冷却方式有自然空冷(AN)和强迫风冷(AF)两种。
6.1.2.4对自然空冷(AN)和强迫风冷(AF)的变压器，均需保证变压器的运行环境具有良好的通风能力。
当变压器安装在一个通风的房间内时，应具有足够的进、出气窗口。
要求的散热空气体积按下式计算：V=45.6×P／△t温度(m3／min)其中： P=变压器损耗(kW)△t：进、出口空气的温差(K)变压器的安装位置应足够宽广，以能供热空气和周围冷空气的分布大致相同。
这样便于形成变压器的环境温度。
6.1.3 低压变压器主要技术参数1A 、1B 汽机变 2A 、2B 汽机变A 、B 除灰变A 、B 公用变 1A 、1B 电除尘变 2A 、2B 电除尘变 A 、B 化水变、脱硫变、 A 、B 中水变、卸煤变型号 SCB9—1000/6.3 SCB9—1600/6.3 额定容量 1000KVA1600KVA电压比 6.3±2×2.5%/0.4KV 6.3±2×2.5%/0.4KV 额定电流高压侧（A ） 91.6 146.6 低压侧（A ）1443.4 2309.4 联结组标号D ，yn11 D ，yn11 中性点电流互感器变比1000/5A1A 、1B 锅炉变 2A 、2B 锅炉变 A 、B 输煤变 A 、B 水厂变型号 SCB9—1250/6.3 SCB9—630/6.3 额定容量 1250KVA630KVA电压比 6.3±2×2.5%/0.4KV6.3±2×2.5%/0.4KV 额定电流高压侧（A ） 114.6 57.7A 低压侧（A ）1804.2 909.3A 联结组标号D ，yn11 D ，yn11 中性点电流互感器变比 800/5A500/5AA 、B 废水变A 、B 照明变 启动锅炉变 型号 SCB9—800/6.3 SCB9—500/6.3 额定容量800KVA500KVA名称 参数 分 类名称 参数 分 类名 称参数 分类电压比 6.3±2×2.5%/0.4KV 6.3±2×2.5%/0.4KV 额定电流高压侧（A ） 73.3A 45.8 低压侧（A ）1154.7A 721.7 联结组标号D ，yn11 D ，yn11 中性点电流互感器变比 500/5A励磁变发电机中性点接地变压器 型号 ZSCB9—3200/20/0.9 额定容量 3200KVA42KVA 电压比 20000/15000/900V20/0.23KV 额定电流高压侧（A ） 92.4/92.4A低压侧（A ）2053A R=0.4Ω 40KW 抽头0.3Ω 联结组标号Yd115/5A 0.5 高压侧电流互感器变比150/5A 5P20/5P20/0.5 50VA低压侧电流互感器变比 2500/5A 5P20/5P20 30VA 生产厂家、短路阻抗广东顺特电气有限公司、7.54%6.2装卸运输保管 6.2.1产品装卸6.2.1.1装卸设备可采用吊车、起重机或叉车等起吊设备。
变压器检修规程
变压器检修规程一、前言变压器检修是变压器使用和运行过程中必不可少的一个环节，它既涉及生产、造价等方面的问题，也涉及用户、企业等方面的问题。
因此，进行变压器检修必须严格按照规程进行。
为保障电网的安全稳定运行以及用户的供电质量，特制定该规程，以便规范变压器检修过程，确保变压器的检修质量。
二、适用范围本规程适用于变电站变压器的检修。
其中，变压器可分为油浸式变压器、干式变压器两种类型。
三、检修程序及重点（一）油浸式变压器检修1、检查变压器的绝缘之前，必须熄灭火源并切断供电电源，润滑油和油温都必须在电缆室内监测。
如果油温过高，应在油温达到正常值之后才能进行检查。
2、准备工具:照明、扫帚、刷子、毛巾、电烙铁、电笔、扳手等。
3、检查处理：（1）检查铁心铁壳、主接线、引线、绝缘底板、支架的情况，如无问题，则进行下一步检查。
（2）检查变压器油面、油色、油温，需满足规定的标准。
（3）检查绕组的绝缘距离、接地情况及外观。
（4）检查变压器中的接头，需要清洗和紧固。
（5）检查变压器的冷却水路和过滤器，保证油温正常。
（6）检查油浸式变压器的保护装置是否可靠，从而具备相应的保护性能。
4、检查时间：一般情况下，每隔 6 个月至一年进行一次检查。
（二）干式变压器检修1、检查环节：（1）检查变压器的绝缘状况，如有变形、局部热损等问题，必须更换。
（2）检查变压器外壳及其安装，若有松动、裂缝，需进行修理处理。
（3）检查各种连接线的接触，确保连接器的正常使用。
（4）检查变压器的通风系统，确保良好的通风效果。
2、清洁环节：（1）清理变压器的滤网和过滤器，保证变压器正常使用。
（2）清洗外部油污、灰尘和杂物等污染物质。
（3）清理干式变压器的风扇和风道，确保干式变压器正常通风。
3、维护工作：（1）注意干式变压器内部的环境卫生和整洁，避免环境的污染。
（2）检查干式变压器的工作状态，确保正常工作。
（3）维护一般情况下，每隔 6 个月至一年进行一次维护。
干式变压器检修规程
干式变压器检修规程8.1基本原则8.1.1干式变压器宜采用定期维护和状态检修相结合的检修策略，运行十年以上的变压器需加强运行监视和状态评价，依据评价结果，合理安排状态检修的计划和内容。
8.1.2 对运行中的干式变压器，在承受内部或外部短路故障电流冲击后、判明有绕组故障时，或出现下述异常状况时应考虑干式变压器检修：8.1.2.1在运行中出现异常的声响，如干式变压器内部产生沉重不协调的噪声或噼啪声；8.1.2.2在正常冷却下，干式变压器温度不正常或不断升高；8.1.2.3 本规程所列检修项目是指导性的，应在干式变压器本体及主要组、部件进行综合评估的基础上，依据干式变压器检测、监测数据结果，并结合运行状态，综合判断并确定检修项目，可动态调整。
8.1.2.4 干式变压器本体及组、部件的检修，应结合出厂技术文件要求进行。
8.2 检修周期8.2.1 检修周期一般分为大修、小修：8.2.1.1 大修：8.2.1.1.1 变压器大修周期一般应在10年以上。
推荐采用计划检修和状态检修相结合的检修策略,变压器检修项目应根据运行情況和状态评价的结果动态调整；8.2.1.1.2 运行中的变压器承受出口短路后,经综合诊断分析,可考虑大修；8.2.1.1.3 运行中的变压器,当发现异常状況或经试验判有绕组故障时,应进行大修；8.2.1.1.4 设计或制遺中存在共性缺陷的变压器可进行有针对性大修。
8.2.1.2 小修：一般每年一次，或根据运行情况决定不定期的小修。
8.2.1.3 变压器检查的目的是提高设备的健康水平或使结构更合理完善，确保设备的安全运行。
变压器检修项目及要求，应在综合分析下列因素的基础上确定：8.2.1.3.1 电力变压器检修工艺导则推荐的检修周期和项目；8.2.1.3.2 结构特点和制造情况；8.2.1.3.3 运行中存在的缺陷及其严重程度；8.2.1.3.4 负载状况和绝缘老化情况；8.2.1.3.5 历次电气试验结果；8.2.1.3.6 与变压器有关的故障和事故情况。
干式变压器维护检修规程
干式变压器维护检修规程a 、定期检查(1)树脂浇注干式变压器是需要维护的，并不是完全免维护，应该定期清理干式变压器表面污秽。
(2)表面污秽物大量堆积，会构成电流通路，造成表面过热损坏变压器。
在一般污秽状态下，半年清理一次，严重污秽状态下，应缩短清理时间，同时在清理污秽物时，紧固各个部位的螺栓，特别是导电连接部位。
(3) 投运后的2-3个月期间进行第一次检查，以后每年进行一次检查。
b、检查的内容包括:(1)检查浇注型绕组和相间连接线有无积尘，有无龟裂，变色，放电等现象，绝缘电阻是否正常。
(2)检查铁芯风道有无灰尘，异物堵塞，有无生锈或腐蚀等现象。
(3) 检查绕组压紧装置是否松动。
(4)检查指针式温度计等仪表和保护装置动作是否正常。
(5) 检查冷却装置包括电动机，风扇是否良好。
(6) 检查有无由于局部过热，有害气体腐蚀等使绝缘表面出现爬电痕迹和炭化现象等造成的变色。
(7) 检查变压器所在房屋或柜内的温度是否特别高，其通风，换气状态是否正常，变压器的风冷装置运转是否正常。
(8) 检查调压板位置，当电网电压高于额定电压时，将调压板连接1 档2 档，反之连接在4 档5 档，等于额定电压时，连接在3 档处，最后应把封闭盒安装关闭好，以免污染造成端子间放电。
(9)变压器的接地，必须可靠。
(10)变压器如果停止运行超过72小时(若湿度>;=95% 时允许时间还要缩短)在投运前要做绝缘，用2500v摇表测量，一次对二次及地>;=300m ，二次对地>;=100m ，铁芯对地>;=5m(注意拆除接地片)。
若达不到以上要求，请做干燥处理，一般启动风机吹一段时间即可。
干式变压器维护检修规程
干式变压器维护检修规程一、前言干式变压器是一种常见的电力设备，其具有容量大、体积小、重量轻、性能稳定等特点，已广泛应用于各种行业中。
为了确保干式变压器正常运行及其安全可靠，需要进行定期检修和维护。
二、检修前的准备工作1. 安全措施进入变压器间施工前，必须了解变压器的结构、运行和维护知识，必须认真遵守安全规定，采取相应的安全措施。
必须穿着专门的工作服，检查现场危险情况，尤其要检查变压器周围是否有可燃物、是否有漏电的危险等，必要时采取相应的安全措施。
2. 准备工作在检修前，要将变压器切断电源，准备必要的工具，如起重机、吊车、氧气瓶、切割设备、手动工具等。
检查检修工具的数量和完整性，以确保可以有效地进行检修和维护。
3. 检查变压器在检修前，还需要对变压器进行全面的检查，包括外观检查和内部部件的检查，以确保变压器的所有部件和设备都处于良好的工作状态。
三、检验事项1. 外观检查首先要检查变压器的外观，尤其是变压器壳体和连接线。
检查变压器线路、接线端子、绝缘件、根据热传感器控制的风扇、温度控制器设备、油泵以及防闪器。
2. 内部部件的检查内部部件的检查是定期检修的重点，主要是为了发现变压器内部的潜在故障，包括检查油、绝缘件、铁心、线圈、气隙等。
(1) 检查绝缘件检查变压器绝缘件的状况，包括其外翻多少、是否有损毁，绝缘油的电阻和介电强度是否达到标准要求。
(2) 检查铁心和线圈检查铁心和线圈的状况，发现局部过热、绝缘层损坏、导电路径打通等缺陷。
(3) 检查变压器油的质量检查变压器油的质量是否合格，包括油的颜色、油的电阻率、油表面是否有泡沫、油中是否含有杂物等。
四、维护规程1. 绝缘油更换定期更换变压器绝缘油，以保证变压器的正常运行。
更换时，先将变压器的窗口打开，放架好用于供油，然后将所有开口的孔盖住，只留油注入口，再通过油泵将新油灌进容器中。
更换后需要进行相应的试运行，确保变压器的正常运行。
2. 绝缘瓷片更换定期检查绝缘瓷片的状况，并随时更换损坏的瓷片，以保证变压器的绝缘状况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干式变压器检修工艺规程
1．1 概述及设备系统简介
××××电厂6kv干式变为××××××××电力设备有限公司生产，××××电器成套有限公司供货．
3. 干式变压器检修项目
3.1干式变压器小修标准项目
3.1.1变压器本体的检查清扫。
3.1.2检查高低压侧引线端子及分接头处的紧固件和连接件的螺栓紧固情况。
3.1.3检查变压器的外壳及铁芯的接地情况。
3.1.4绝缘电阻的测试。
（冷却系统检修、温度控制系统检修）
3.2干式变压器大修标准项目
（包括小修项目）
3.2.1柜体的检修
3.2.2本体的检修
3.2.3变压器附件的检修
3.2.4电气试验
3.2.5复装
4干式变压器修前准备工作
4.1根据设备的具体问题准备相应的备品配件。
4.2办理开工申请并提交工作票
4.3分析设备状况,确定重点检修或改进项目
4.4组织工作成员进行安全技术措施和设备资料学习
4.5协调接口部门的联系<提前通知有关部门作好准备>
4.6 现场准备
4.6.1检修场地做好防止污染破坏地面等措施
4.6.2检查变压器大修的安全措施是否可靠齐全
4.7 工具准备:变压器常用工器具、电动手提风机、摇表〈2500V〉等.
4.8 材料准备:准备更换的工件、材料,辅助材料如:干净的白布和擦机布、清洗剂、毛刷、砂纸、电力复合脂、无水乙醇。
4.9办理工作票及开工手续
4.9.1工作票开工：核对现场工况及安全措施
4.9.2交代注意事项和重要环节
5干式变压器检修步骤、工艺方法及质量标准
5.1干式变柜体及变压器各接头的检查处理
5.1.1打开变压器柜体,检查所有的接线的连接状况,注意带电间隔及其他带电设备。
5.1.2检查引入的电缆和引线有无过热、变色，螺丝有无松动现象，注意保护绝缘子。
5.1.3检查柜体的接地线是否完好
5.1.4核实分接头位置组别与在标准铭牌图纸上是否一致
5.1.5拆开高低压侧引线,注意保护绝缘子
5.2干式变压器的清扫
5.2.1检查变压器的清洁度,如发现有过多的灰尘聚集,则必须清除以保证空气流通和防止绝缘击穿,特别要注意清洁变压器的绝缘子,绕组装配的顶部和底部。
5.2.2使用手提风机或干燥的压缩空气或氮气吹净通风道等不易接近的空间的灰尘,在沉积油灰的情况下,使用无水乙醇清除。
5.3干式变压器的全面检查
5.3.1铁心及其夹件的外观检查,表面有无过热、变形，螺丝有无松脱现象，检查芯体各穿心螺杆的绝缘是否良好。
用1000V摇表对螺栓进行测定，绝缘电阻一般不低于100 MΩ。
5.3.2接线、引线的检查：检查高低压侧引线端子及分接头等处的紧固件和连接件的螺栓紧固情况有无生锈、腐蚀痕迹。
并将分接头螺栓重新紧固一次。
5.3.3线圈的检查:检查绝缘体表面有无爬电痕迹或炭化、破损、龟裂、过热、变色等现象，必要时采取相应的措施进行处理。
5.3.4接地情况的检查:检查测试变压器铁芯一点接地良好。
5.4温控器及测温元件的检查校验（检查冷却风机的启停是否正确，三相温度显示是否正确，测温引线与带电部分的安全距离足够，固定可靠等）
附属部分的检查,其端子排及其接线情况检查.
5.5干式变复装
5.5.1接好低压侧引线
5.5.2各连接部分紧固情况检查
5.5.3铁心接地部分的检查
5.5.4整体复装:严禁在变压器上遗留工具、材料等
6 干式变压器的调试、试运
6.1干式变压器投入运行前的试验
6.1.1测量高低压侧绕组的直流电阻：
1)1.6MV A以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%
2)1.6MV A及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%
3)与以前相同部位测得值比较，其变化不应大于2%
6.1.2对铁心绝缘电阻的测试：
拆除铁心接地片后对地的绝缘电阻≥5MΩ,在接地片侧用2500V兆欧表或高阻计测量（测试温度10—400C,相对湿度小于85%.
6.1.3绝缘电阻的测试
使用2500V兆欧表摇测变压器高低压绕组间、高低压绕组对地间绝缘电阻不应小于下列数值：
高压线圈/铁心≥300 MΩ
低压线圈/铁心≥100 MΩ
高压线圈/低压线圈≥300 MΩ
在比较潮湿的环境下,变压器的绝缘电阻会有所下降。
一般的若每1kV的额定电压,其绝缘电阻不小于2 MΩ,就能满足运行要求。
但是，如果变压器遭遇异常潮湿发生凝露现象,则不论绝缘电阻如何,在其进行耐压试验或投入运行前,必须进行干燥处理。
6.2当与电缆及封闭母线一起测量时，用2500V摇表必须满足≥1MΩ/kV的要求。
6.3初次投入运行的变压器按要求进行5次额定电压下的空载冲击合闸试验．
6.4变压器投入运行后，负荷应由小到大至额定值，检查变压器有无异常声响．
6.5退出运行后，一般不需要其它措施，即可重新投入运行，如果变压器在高湿度的情况下发生凝露现象，必须经过干燥处理才能重新投入运行．
6.6干式变当线圈温度达到90℃时，风机开启，温度将至80℃时，风机停止运行。
7 安全、健康、环保要求
附件：变压器螺栓的拧紧力矩
附件：高压线圈表面对地的最小安全距离表：。
