示波器实验基础知识

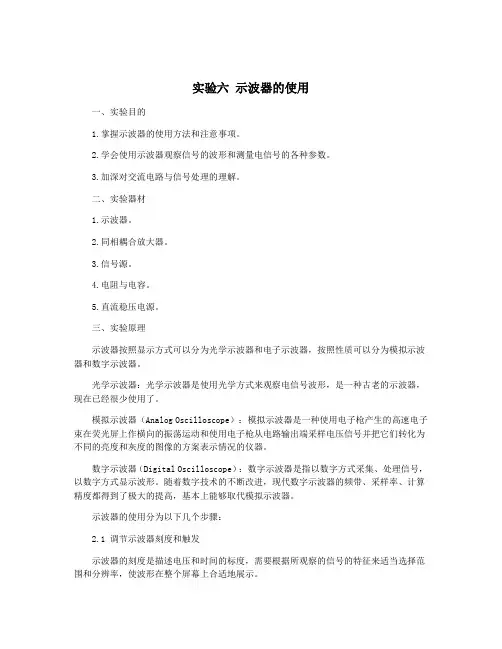

实验六 示波器的使用
实验六示波器的使用一、实验目的1.掌握示波器的使用方法和注意事项。
2.学会使用示波器观察信号的波形和测量电信号的各种参数。
3.加深对交流电路与信号处理的理解。
二、实验器材1.示波器。
2.同相耦合放大器。
3.信号源。
4.电阻与电容。
5.直流稳压电源。
三、实验原理示波器按照显示方式可以分为光学示波器和电子示波器，按照性质可以分为模拟示波器和数字示波器。
光学示波器：光学示波器是使用光学方式来观察电信号波形，是一种古老的示波器，现在已经很少使用了。
模拟示波器（Analog Oscilloscope）：模拟示波器是一种使用电子枪产生的高速电子束在荧光屏上作横向的振荡运动和使用电子枪从电路输出端采样电压信号并把它们转化为不同的亮度和灰度的图像的方案表示情况的仪器。
数字示波器（Digital Oscilloscope）：数字示波器是指以数字方式采集、处理信号，以数字方式显示波形。
随着数字技术的不断改进，现代数字示波器的频带、采样率、计算精度都得到了极大的提高，基本上能够取代模拟示波器。
示波器的使用分为以下几个步骤：2.1 调节示波器刻度和触发示波器的刻度是描述电压和时间的标度，需要根据所观察的信号的特征来适当选择范围和分辨率，使波形在整个屏幕上合适地展示。
触发是示波器上非常重要的一个环节，只有信号波形达到稳定状态时，才会得到正确、精准和稳定的波形。
所以，我们需要在观察信号波形之前启动触发功能，让示波器在特定条件下自动触发才能正确显示波形。
2.2 进行正弦波信号观测静态观察：观察振荡器直接输出的正弦波信号。
动态观察：用同相耦合放大器将正弦波信号缩放并输出后再观察。
静态观察：产生6V的方波信号，使用串联调整器，平滑一下方波信号后，直接观察输出的方波波形。
静态观察：先产生一个变幅的正弦波，将该正弦波输入到运算放大器反馈回路中，得到三角波输出信号，再输入示波器直接观察波形。
四、实验步骤1、打开示波器，并打开它的前面板上的POWER（电源）开关。
实验十 示波器的使用
实验十 示波器的使用[实验目的]1.了解示波器的结构和原理。
2.掌握示波器各旋钮的作用和使用方法。
3.学会用示波器观察电信号波形和李萨如图形、测量电压、频率和相位等。
[仪器和用具]示波器一台、信号发生器一台、电阻箱一个、标准电感一台、标准电容器一台、导线若干。
[实验原理]阴极射线示波器简称为示波器，它可显示电信号变化过程的图形，以及两个相关量的函数图形。
在现代科学技术领域中，各种电学量、磁学量和非电量转换来的电信号均可用示波器进行观察和测量。
一、示波器的构造和工作原理通用示波器一般由示波管、扫描发生器、XY 偏转系统、同步系统以及电源五个部分组成（如图8-1所示）：Y Y Y轴输入图8-1示波器的组成下面分别简单说明之。
1、示波管图8-2示波管电极构造图左端为一电子枪，右端为荧光屏。
电子枪加热后发射电子束，电子在阳极电压的作用下经加速，聚焦后打在荧光屏上，屏上的荧光物即发光形成一亮点。
在电子枪与荧光屏之间有两对相互垂直的平行极板，称为偏转板。
横向一对称为X 轴偏转板（又称水平偏转板或横偏）。
纵向一对称为Y 轴偏转板（又称垂直偏转板或纵偏）。
如果偏转板上加上电压，则平行板间建立起电场，当电子束通过偏转板间时，将受电场的作用而发生偏转，从而使电子束在荧光屏上的亮点位置也随着改变。
2、扫描发生器扫描发生器就是锯齿形电压发生器，他能输出一个锯齿形的电压（如图8-3所示）：图8-3 锯齿波电压此电压在（-E ，+E ）范围内变化。
电压从-E 开始随时间线形地增加到+E ，然后突然返回到-E ，再从-E 开始随时间线性地增加，周而复始。
从-E 到+E 的过程叫正程，从+E 到-E 的过程叫逆程。
一个正程和一个逆程称为一个周期。
把扫描发生器输出的锯齿电压加在水平偏转板两端，则平行板间产生一个随锯齿电压变化而变化的电场，此变化电场使电子束在荧光屏上的光点移动，锯齿形的正程电压使光点从右向左匀速地移动（这个过程叫做扫描），而逆程电压则使光点迅-E+EV x速从右端返回左端（这个过程叫做回描）。
示波器基本测量实验报告
示波器基本测量实验报告实验目的1. 了解示波器的基本原理和使用方法；2. 学习使用示波器进行信号测量和观测。
实验仪器- 示波器- 信号发生器- 电阻- 电容- 电感- 探头实验原理示波器是一种用来测量电压随时间变化的仪器，通常用于观测和分析电路中的信号。
示波器的主要原理是通过垂直和水平两个系统来显示和测量电压和时间。
垂直系统根据输入信号的大小将其转换为屏幕上的垂直位置，并根据设置的垂直灵敏度和偏移来进行放大和调整。
水平系统则控制屏幕上信号的横向位置和时间比例。
示波器一般通过垂直和水平系统的方波来生成图像。
垂直系统接收到输入信号后，经过放大、增益控制和直流偏置等处理后，将信号转换为水平方向的位置。
水平系统则根据垂直系统的输入调整水平位置和时间比例，最终在示波器屏幕上显示出一幅波形图。
实验步骤1. 将示波器和信号发生器正确连接，并接好地线；2. 打开示波器，并调整垂直和水平系统的参数，确保波形居中且完整显示；3. 将信号发生器输出的正弦波接入示波器的垂直输入通道；4. 调整信号发生器的频率和幅度，观察示波器屏幕上的波形；5. 将信号发生器输出的方波接入示波器的垂直输入通道；6. 调整信号发生器的频率和幅度，观察示波器屏幕上的波形；7. 尝试使用示波器进行其他信号的测量，如矩形波、三角波等。
实验结果与分析在实验过程中，我们通过调整信号发生器的频率和幅度，可以观察到不同形状和频率的信号波形在示波器屏幕上的显示效果。
实验结果表明，示波器可以准确地显示输入信号的波形，能够帮助我们直观地观察和分析电路中的信号特征。
通过调整垂直和水平系统的参数，我们可以对信号进行放大、调整和测量。
在测量过程中，示波器的垂直灵敏度参数对于波形的放大和显示起着关键作用。
通过合适的灵敏度设置，我们可以确保所测量的波形没有失真，并且能够完整地显示在屏幕上。
另外，示波器的触发功能可以帮助我们稳定地观察信号的特定部分，提供更准确的测量结果。
示波器使用基础知识
示波器使用基础知识示波器（Oscilloscope）是一种用于观测和测量电信号波形的仪器，是电子实验室和工程师常用的工具之一、它能够显示电压随时间变化的波形图，并可以用于分析信号的频率、幅度、相位等特性。
本文将介绍示波器的基础知识，包括工作原理、种类、操作方法等内容。
一、示波器的工作原理示波器的工作原理基于信号的采样和显示。
当被测信号通过示波器的输入通道时，示波器会对信号进行采样，并将采样结果通过电子束扫描的方式显示在屏幕上，形成波形图。
示波器的核心部件是电子束管，它是一种真空管，内部包含有阴极、聚焦剂、水平和垂直偏转板等。
当示波器接收到信号后，会对电子束施加水平和垂直的偏转电压，使电子束在屏幕上形成波形图。
二、示波器的种类示波器根据使用范围、性能特点等因素可以分为不同的种类。
常见的示波器包括：1.模拟示波器：采用电子束管显示波形图，具有较高的输入动态范围和带宽，适用于高频、高速的信号测量。
2.数字示波器：采用数字方式对信号进行采样和处理，并通过液晶显示屏显示波形图。
数字示波器可以对波形进行数学运算、存储、触发等操作，适用于对信号进行更复杂的分析和处理。
3.存储示波器：能够将波形数据存储在内部存储器中，并可以通过接口输出到计算机进行进一步分析和处理。
4.扫描示波器：通过扫描方式显示多个信号的波形图，适用于多通道信号的观测和比较。
三、示波器的操作方法1.连接电源和信号源：示波器通常需要连接外部电源，并通过输入通道接收被测信号。
在连接信号源时，需要注意信号源的适配性和匹配阻抗。
2.调节水平和垂直控制：示波器的水平和垂直控制可以调节波形图的位置和大小。
水平控制可以调整波形图的水平偏移和触发位置，垂直控制可以调整波形图的幅度和灵敏度。
3.设置触发模式：示波器可以设置触发模式以稳定地显示波形图。
触发模式可以根据信号的上升沿、下降沿、脉冲宽度等进行设置。
4.进行波形显示和分析：根据需要可以选择采样率和时间基准进行波形显示。
示波器的使用实验原理
示波器的使用实验原理示波器是一种广泛应用于电子、通信、医疗等领域的仪器，它可以用来观察和测量电信号的波形，是电子工程师和技术人员必备的重要工具。
本文将介绍示波器的使用实验原理，帮助读者更好地理解示波器的工作原理和操作方法。
首先，我们来了解一下示波器的基本原理。
示波器主要由示波管、水平放大器、垂直放大器、触发器和时间基准等部分组成。
当被测信号进入示波器后，首先经过垂直放大器进行放大，然后再经过水平放大器进行放大，最终在示波管上显示出波形。
触发器的作用是使得波形在示波管上稳定显示，时间基准则用来确定波形的时间尺度。
在使用示波器进行实验时，首先需要连接被测信号到示波器的输入端口，然后调节垂直放大器和水平放大器的增益，使得波形在示波管上能够清晰地显示出来。
接下来，需要设置触发器的触发方式和触发电平，以确保波形在示波管上稳定显示。
最后，根据需要调节时间基准，以便观察波形的时间尺度。
在实际操作中，需要注意一些使用示波器的技巧。
首先，要选择合适的探头，并正确连接到被测信号上，以确保测量的准确性。
其次，要根据被测信号的频率和幅度范围，选择合适的垂直和水平放大器的量程，避免信号过大或过小而导致波形无法显示。
另外，还要注意触发器的设置，以确保波形能够稳定地显示在示波管上。
除了基本的波形观测外，示波器还可以进行一些高级功能的实验，如频谱分析、波形存储、自动测量等。
这些功能能够进一步扩展示波器的应用范围，提高测量的精度和效率。
总之，示波器作为一种重要的电子测量仪器，在电子技术领域有着广泛的应用。
通过本文的介绍，希望读者能够更好地理解示波器的使用实验原理，掌握示波器的操作方法，为工程实践提供帮助。

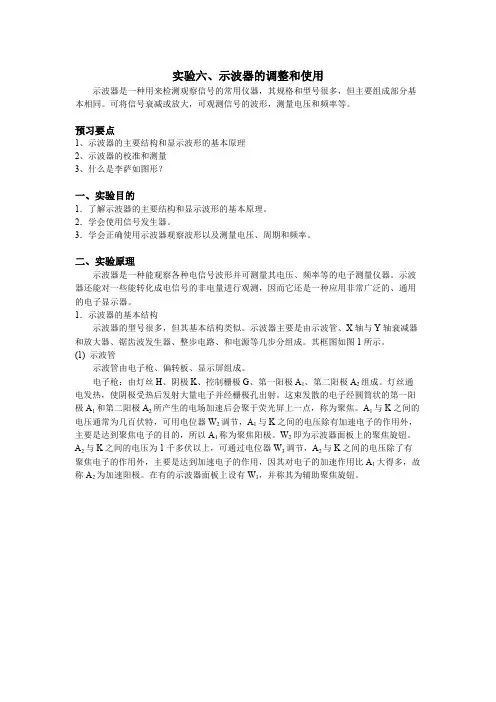

实验六、示波器的调整和使用
实验六、示波器的调整和使用示波器是一种用来检测观察信号的常用仪器，其规格和型号很多，但主要组成部分基本相同。
可将信号衰减或放大，可观测信号的波形，测量电压和频率等。
预习要点1、示波器的主要结构和显示波形的基本原理2、示波器的校准和测量3、什么是李萨如图形？一、实验目的1．了解示波器的主要结构和显示波形的基本原理。
2．学会使用信号发生器。
3．学会正确使用示波器观察波形以及测量电压、周期和频率。
二、实验原理示波器是一种能观察各种电信号波形并可测量其电压、频率等的电子测量仪器。
示波器还能对一些能转化成电信号的非电量进行观测，因而它还是一种应用非常广泛的、通用的电子显示器。
1．示波器的基本结构示波器的型号很多，但其基本结构类似。
示波器主要是由示波管、X轴与Y轴衰减器和放大器、锯齿波发生器、整步电路、和电源等几步分组成。
其框图如图1所示。
(1) 示波管示波管由电子枪、偏转板、显示屏组成。
电子枪：由灯丝H、阴极K、控制栅极G、第一阳极A1、第二阳极A2组成。
灯丝通电发热，使阴极受热后发射大量电子并经栅极孔出射。
这束发散的电子经圆筒状的第一阳极A1和第二阳极A2所产生的电场加速后会聚于荧光屏上一点，称为聚焦。
A1与K之间的电压通常为几百伏特，可用电位器W2调节，A1与K之间的电压除有加速电子的作用外，主要是达到聚焦电子的目的，所以A1称为聚焦阳极。
W2即为示波器面板上的聚焦旋钮。
A2与K之间的电压为1千多伏以上，可通过电位器W3调节，A2与K之间的电压除了有聚焦电子的作用外，主要是达到加速电子的作用，因其对电子的加速作用比A1大得多，故称A2为加速阳极。
在有的示波器面板上设有W3，并称其为辅助聚焦旋钮。
在栅极G 与阴极K 之间加了一负电压即U K ﹥U G ，调节电位器W 1可改变它们之间的电势差。
如果G 、K 间的负电压的绝对值越小，通过G 的电子就越多，电子束打到荧光屏上的光点就越亮，调节W 1可调节光点的亮度。
大学物理实验讲义实验示波器原理和使用
实验5 示波器原理和使用示波器是利用示波管内电子射线的偏转，在荧光屏上显示出电信号波形的仪器。
用它能直接观察电信号的波形，也能测定电信号的幅度、周期、频率和相位，凡能转化为电压信号的其它电学量（电流、电功率、阻抗等）和非电学量（温度、位移、速度、压力、声强、光强、磁场等），其随时间的变化都能用示波器来观测。
由于电子射线的惯性小，示波器扫描发生器的频率较高（可达几百兆赫），Y轴和X轴放大器的增益很大，输入阻抗高，所以示波器特别适合于观测瞬时变化的过程，并可测量微伏级的电压，而对被测试系统的影响很小。
因此示波器是一种应用广泛的综合性电信号测试仪器。
示波器按用途和特点可以分为：通用示波器。
它是根据波形显示基本原理而构成的示波器。
取样示波器，它是先将高频信号取样，变为波形与原始信号相似的低频信号，再应用基本原理显示波形的示波器。
与通用示波器相比，取样示波器具有频带极宽的优点。
记忆与存储示波器。
这两种示波器均有存储信号的功能，前者是采用记忆示波管，后者是采用数字存储器来存储信息。
专用示波器。
为满足特殊需要而设计的示波器，如电视示波器、高压示波器等。
智能示波器。
这种示波器内采用了微处理器，具有自动操作、数字化处理、存储及显示等功能。
它是当前发展起来的新型示波器。
也是示波器发展的方向。
本实验以SS—7802型通用示波器为例，说明示波器的原理和使用方法，并介绍GFG—8016G型数字式函数信号发生器的使用方法。
【实验目的】1．了解示波器显示图象的原理。
2．较熟练地掌握示波器的调整和使用方法。
3．掌握函数信号发生器的使用方法。
4．学习用示波器观察电信号的波形，测量电信号的电压幅度和频率。
【仪器用具】SS—7802型示波器（或DS-5000型存储示波器）、GFG—8016G型数字式函数信号发生器(或SPF05A型数字合成函数信号发生器)。
【实验原理】1.示波器的基本结构和工作原理示波器内部结构复杂，型号很多，但从功能上看，大致可分为示波管、电压放大装置（包括Y轴放大和X轴放大两部分）、扫描与整步装置和电源四个部分。
实验一：示波器的使用
示波器的使用一、实验原理双踪示波器包括两部分:示波管和控制示波管工作的电路。
(1)示波管。
示波管是呈喇叭形的玻璃泡，抽成高真空,内部装有电子枪和两对相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏。
高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。
Y偏转板是水平放置的两块电极。
X偏转板是垂直放置的两块电极。
在Y偏转板和X偏转板主分别加电压,可以在荧光屏上得到相应的图形。
(2)双踪示波器的原理。
双踪示波器控制电路主要包括:电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。
其中,电子开关使两个待测电压信号YchI和Ych2周期性地轮流作用在Y偏转板,这样在荧光屏上忽而显示Ych1信号波形，忽而显示Ych2信号波形。
由于荧光屏荧光物质的余晖及人眼视觉滞留效应,荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形:这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍以致每次扫描开始时波形曲线上的起点均不一样所造成的。
为了获得一定数量的完整周期期波形，示波器上设有“time/div”调节旋钮，用来调节锅齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。
当扫描信号的周期与被测信号的周期一致或是整数信,屏上一般会显示出完整周期的正弦波形，但由于环境或其他因索的影响，波形会移动，为此示波器内装有扫描同步电路.同步电路从垂直放大电路中取出部分待测信号，输人到扫描发生器.迫使锯齿波与待测信号同步,此称为“内同步”。
如果同步电路信号从仪器外部输人，则称为“外同步”。
操作时,使用“电平(LEVEL)”旋钮,改变触发电平高度,当待测电压达到触发电平时,扫描发生器开始扫描，直到一个扫描周期结束。
但如果触发电位高度超出所显示波形最高点或最低点的范围，则扫描电压消失,扫描停止。
(3)示波器显示波形原理。
如果在示波器的Ych1或Ych2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形。
示波器的使用实验原理
示波器的使用实验原理示波器是一种电子测量仪器，广泛应用于电子工程、通信工程、医学等领域。
它能够显示电信号的波形，并提供对波形进行观察和分析的功能。
示波器的使用实验原理主要包括信号的采样、垂直放大、水平扫描和显示等几个方面。
信号的采样是示波器实验的基础。
示波器通过探头将待测信号引入示波器内部电路中，然后对信号进行采样。
采样是指在时间轴上等间隔地取出信号的样本点，通过对这些样本点的观测和分析，可以还原出完整的波形。
示波器的采样率越高，采样到的样本点越多，还原的波形越精确。
示波器需要对采样到的信号进行垂直放大。
垂直放大是指对采样到的信号进行电压放大，以便在示波器的显示屏上能够清晰地观察到波形。
示波器的垂直放大倍数可以根据需要进行调节，以适应不同幅度的信号。
垂直放大通常包括直流放大和交流放大两种方式，直流放大可以放大信号的直流成分，而交流放大只放大信号的交流成分。
示波器还需要进行水平扫描，即通过水平扫描电路控制示波器的扫描速度和扫描范围。
水平扫描的速度决定了在示波器的显示屏上波形的横向延伸速度，而水平扫描的范围决定了能够观察到的波形长度。
示波器通常提供不同的水平扫描速度档位和可调节的扫描范围，以便用户根据需要进行选择。
示波器通过显示屏将采样到的信号波形进行显示。
显示屏通常采用CRT（阴极射线管）或LCD（液晶显示）技术，能够清晰地显示出待测信号的波形。
示波器的显示屏通常具有刻度线，以便用户能够准确地测量波形的幅度和时间间隔。
同时，示波器还提供了丰富的触发功能，可以根据信号的特征进行触发，以便在显示屏上稳定地观察到波形。
除了以上的基本原理，示波器还有一些高级功能，如存储功能、自动测量功能、多通道显示等。
存储功能可以将采样到的波形数据进行保存，以便后续的分析和处理；自动测量功能可以对波形进行自动测量，如测量峰峰值、频率、相位等；多通道显示可以同时显示多个信号的波形，便于用户进行比较和分析。
示波器的使用实验原理主要包括信号的采样、垂直放大、水平扫描和显示等几个方面。
示波器的原理与使用实验报告
示波器的原理与使用实验报告一、引言。
示波器是一种用于显示电信号波形的仪器，广泛应用于电子、通信、医疗等领域。
本实验旨在通过对示波器的原理和使用进行深入了解，从而掌握其基本操作和应用技巧。
二、原理介绍。
1. 示波器的基本原理。
示波器通过垂直和水平两个方向的扫描，将电信号转换成图形显示出来。
其中，垂直方向对应电压，水平方向对应时间。
示波器可以显示直流、交流信号的波形，也可以显示各种复杂的波形。
2. 示波器的工作原理。
示波器主要由垂直放大器、水平放大器、扫描发生器和显示器等部分组成。
当输入信号进入示波器后，经过放大、扫描和显示等处理，最终在示波器屏幕上显示出相应的波形。
三、实验内容。
1. 示波器的基本操作。
（1）接通示波器电源，并调节亮度和对比度，使屏幕显示清晰。
（2）连接被测信号到示波器的输入端，并调节触发、扫描速度等参数，观察波形的变化。
（3）调节示波器的垂直和水平灵敏度，使波形显示合适的大小和位置。
2. 示波器的应用实验。
（1）测量直流信号的波形。
将示波器连接到直流信号源，调节示波器参数，观察并记录波形的变化。
（2）测量交流信号的波形。
将示波器连接到交流信号源，调节示波器参数，观察并记录波形的变化。
（3）测量复杂波形。
将示波器连接到复杂信号源，调节示波器参数，观察并记录波形的变化。
四、实验结果与分析。
通过实验操作，我们成功地测量了直流、交流和复杂波形的信号，并观察到了相应的波形变化。
在调节示波器参数时，我们发现不同的参数设置会对波形显示产生影响，因此需要根据实际需要进行合理的调整。
五、结论。
通过本次实验，我们深入了解了示波器的原理和使用方法，掌握了基本的操作技巧，并成功地完成了直流、交流和复杂波形的测量。
示波器作为一种重要的电子测量仪器，在实际工作中具有广泛的应用前景。
六、参考文献。
[1] 《示波器原理与应用》。
[2] 《电子测量技术》。
七、致谢。
感谢实验指导老师的悉心指导，让我们对示波器有了更深入的了解。
示波器的使用实验报告
示波器的使用实验报告实验名称：示波器的使用实验实验目的：1. 掌握示波器的基本操作方法；2. 了解示波器的性能指标和使用注意事项；3. 掌握使用示波器测量信号的方法。
实验仪器：示波器、信号发生器、电路实验箱、万用表等。
实验原理：示波器是一种测量和观察电信号波形的仪器。
通过将待测信号输入示波器，可以将信号的波形显示在示波器的屏幕上。
示波器的基本原理是将电压信号转换为显示在屏幕上的图形，通过观察这些图形，可以判断信号的频率、幅度、相位差等信息。
实验步骤：1. 将信号发生器的输出端与示波器的输入端连接；2. 打开信号发生器和示波器的电源开关，并调节信号发生器的频率为可观察范围内的任意值；3. 调节示波器的触发源和触发沿等参数，使波形在屏幕上稳定显示；4. 调节示波器的时间/电压调节旋钮，使波形适应屏幕的尺寸；5. 改变信号发生器的输出波形，如正弦波、方波、三角波等，观察和记录示波器显示的波形；6. 使用示波器测量信号的频率、幅度和相位差等参数，并记录测量结果；7. 关闭信号发生器和示波器的电源开关。
实验结果：1. 在不同频率下，示波器可以准确显示信号的波形，并且波形稳定；2. 通过示波器测量，得到信号的频率、幅度和相位差等参数。
实验讨论：1. 示波器的输入阻抗和示波器的带宽是影响示波器测量精度的重要因素，应注意选择合适的示波器和设置合适的参数；2. 示波器的触发源和触发沿的选择对波形的触发和显示影响较大，需要根据实际需要进行调整；3. 在操作示波器时应注意操作正确，避免产生故障。
实验结论：通过本实验，我们掌握了示波器的基本操作方法，了解了示波器的性能指标和使用注意事项，并能够使用示波器进行信号波形测量。
同时，我们还学会了如何调节示波器的参数，使波形在屏幕上稳定显示的方法。
大学物理实验上 实验2 示波器的原理和使用
一、实验目的1.了解示波器的原理和结构；2.掌握示波器的使用方法；3.学习如何通过示波器观察电路中的波形。
二、实验原理示波器是一种用于观察电信号的仪器，它可以将电信号转换成可视化的波形，以方便工程师进行测量和分析。
示波器的基本原理是利用电子束在荧光屏上扫描，从而形成波形图像。
示波器通常由以下几个部分组成：1.垂直放大器：用于放大电压信号，使其可以被荧光屏显示。
2.水平放大器：用于控制扫描线的速度和位置，以确定波形的时间基准。
3.触发器：用于控制波形的起始位置，以确保波形能够稳定地显示。
4.荧光屏：用于显示波形图像。
示波器的使用方法如下：1.连接被测试电路和示波器：将被测试电路的信号源连接到示波器的输入端口。
2.调整垂直放大器：根据信号的幅值调整垂直放大器的增益，以确保波形可以完整地显示在荧光屏上。
3.调整水平放大器：根据信号的频率调整水平放大器的时间基准，以确保波形可以在荧光屏上稳定地显示。
4.调整触发器：根据信号的特点调整触发器的阈值和延迟时间，以确保波形可以在荧光屏上稳定地显示。
5.观察波形：通过荧光屏观察电路中的波形，可以分析电路中的问题并进行调试。
三、实验过程1.连接被测试电路和示波器：将被测试电路的信号源连接到示波器的输入端口。
2.调整垂直放大器：根据信号的幅值调整垂直放大器的增益，以确保波形可以完整地显示在荧光屏上。
3.调整水平放大器：根据信号的频率调整水平放大器的时间基准，以确保波形可以在荧光屏上稳定地显示。
4.调整触发器：根据信号的特点调整触发器的阈值和延迟时间，以确保波形可以在荧光屏上稳定地显示。
5.观察波形：通过荧光屏观察电路中的波形，可以分析电路中的问题并进行调试。
四、实验结果与分析在实验过程中，我们通过示波器观察了几个电路中的波形，例如正弦波、方波、三角波等。
通过观察波形，我们可以了解电路中的信号特征，例如幅值、频率、相位等。
同时，我们还可以分析电路中的问题，例如信号失真、噪声干扰等，并进行调试。
大物实验示波器的使用实验报告
大物实验示波器的使用实验报告大物实验示波器的使用实验报告引言：示波器是一种用于显示电信号波形的仪器，广泛应用于电子工程、通信工程、生物医学工程等领域。
本次实验旨在掌握大物实验示波器的使用方法，通过观察和分析电信号波形，加深对电路原理的理解，并提高对实验数据的处理能力。
实验一：基本操作1.1 示波器的连接与调节首先，将示波器的输入端与待测电路的信号源相连，确保连接稳定可靠。
然后，调节示波器的触发电平，使波形在屏幕上稳定显示。
调节示波器的水平和垂直扫描速度，以便观察到完整的波形。
1.2 示波器的触发模式示波器提供多种触发模式，如自由运行触发、外部触发和单次触发等。
通过选择合适的触发模式，可以获得更清晰、稳定的波形。
在本实验中，我们选择了自由运行触发模式，以便连续观察波形的变化。
实验二：波形测量与分析2.1 波形的幅度测量示波器可以直接读取波形的幅度值。
在本实验中，我们通过示波器的幅度测量功能，测量了待测电路输出信号的峰峰值、峰值和平均值。
通过比较不同测量结果，我们可以了解信号的最大、最小和平均变化范围。
2.2 波形的频率测量示波器还可以测量波形的频率。
通过示波器的频率测量功能，我们可以准确地获取待测电路输出信号的频率信息。
在本实验中，我们测量了待测电路输出信号的频率，并与理论值进行对比，验证了电路的工作状态。
实验三：相位差测量与波形显示3.1 相位差测量示波器可以帮助我们测量信号之间的相位差。
在本实验中，我们通过示波器的相位差测量功能，测量了待测电路不同信号之间的相位差。
通过观察相位差的变化，我们可以了解信号在电路中的传递情况。
3.2 波形显示示波器不仅可以显示简单的波形，还可以显示复杂的信号波形。
在本实验中，我们通过示波器的波形显示功能，观察了待测电路在不同工作状态下的波形变化。
通过分析波形的特点，我们可以进一步了解电路的性能和工作原理。
实验四：信号发生器的使用4.1 信号发生器的连接与调节信号发生器是一种用于产生不同频率、幅度和波形的信号的设备。
示波器实验原理
示波器实验原理
示波器是一种用于测量电信号波形的仪器，常用于电子工程、通信工程、计算机科学等领域。
示波器的实验原理主要包括以下几个方面：
一、示波器的基本原理
示波器的基本原理是利用电子束在荧光屏上形成的亮度变化来显示电信号波形。
当电信号进入示波器后，经过放大、整形等处理后，被送入电子枪，电子枪发射出的电子束在荧光屏上形成亮度变化，从而显示出电信号的波形。
二、示波器的工作方式
示波器的工作方式分为模拟示波器和数字示波器两种。
模拟示波器利用模拟电路实现信号放大、整形等处理，显示出连续的波形。
数字示波器则将信号转换为数字信号，通过数字信号处理器进行处理后显示出数字波形。
三、示波器的参数
示波器的参数包括带宽、灵敏度、时间基准等。
带宽是指示波器能够显示的最高频率，灵敏度是指示波器对输入信号的响应能力，时间基准则是指示波器能够显示的最短时间间隔。
四、示波器的应用
示波器广泛应用于电子工程、通信工程、计算机科学等领域。
在电子工程中，示波器可以用于测量电路中的信号波形、电压、电流等参数；在通信工程中，示波器可以用于分析信号的频率、幅度、相位等特性；在计算机科学中，示波器可以用于调试计算机硬件和软件中的信号问题。
综上所述，示波器的实验原理包括基本原理、工作方式、参数和应用。
了解这些原理可以帮助我们更好地理解示波器的工作原理和应用范围。
实验七 示波器的使用
实验七示波器的使用示波器是一种用途广泛的电子测量仪器，主要由示波管和复杂的电子线路组成。
用它能直接观察电信号的波形，也能测定电压信号的幅度、周期和频率等参数。
因此，一切可转化为电压信号的电学量和非电学量都可以用示波器来观察、测量。
用双踪示波器还可以测量两X 方式可以观察两个信号的垂直方向的合成。
示波器是个信号之间的时间差或相位差。
Y电子工作者的重要工具。
一、实验目的（1）了解示波器的主要结构和显示波形的基本原理。
（2）熟悉示波器和函数发生器各主要旋钮的作用和用法、掌握观察波形的调整步骤。
（3）用示波器粗略测量信号电压的频率和幅值。
（4）通过示波器观察李萨如图形，学会测量正弦振动频率的方法，二、实验仪器GOS-630FC型双踪示波器、CA1640P-20函数发生器。
三、实验原理1.示波器的基本构造示波器一般由示波管、衰减系统和放大系统、扫描、触发系统和电源供给系统组成。
双踪示波器控制电路方框图如图3-25所示。
为了适应各种测量的要求，示波器的电子线路是多样而复杂的，本书只对主要部分加以介绍。
（1）示波管。
如图3-26所示，示波管主要包括电子枪、偏转系统和荧光屏三部分，全都密封在玻璃外壳内，里面抽成高真空。
①荧光屏：它是示波器的显示部分，当加速聚焦后的电子打到荧光屏上时，屏上涂的荧光物质就会发光，从而显示出电子束的位置。
当电子束停止作用后，荧光剂的发光需经一定yy图3-25 双踪示波器控制电路方框图②电子枪。
由灯丝、阴极、控制栅极、第一阳极、第二阳极五部分组成。
灯丝通电后加热阴极，阴极是一个表面涂有氧化物的金属筒，被加热后发射电子。
控制栅极是一个顶端有小孔的圆筒，套在阴极外面，它的电位比阴极低，对阴极发射出来的电子起控制作用。
只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。
第一阳极呈圆柱形（或圆形），有好几个间壁（中心穿有小孔），第一阳极上加有几百伏的电压，形成一个聚焦电场。
当电子束通过此聚焦电场时，在电场力的作用下，电子运动轨迹改变而会合于一点。
示波器的使用实验报告
示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。
3、学会用示波器观察正弦波、方波、三角波等常见信号的波形，并测量其频率、幅值等参数。
二、实验仪器示波器、函数信号发生器、探头三、示波器的基本结构和工作原理示波器是一种用于观察和测量电信号波形的电子仪器。
它主要由示波管、垂直放大器、水平放大器、触发电路和电源等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。
电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而形成波形。
垂直放大器用于放大输入信号的垂直分量，以便在荧光屏上显示出清晰的波形。
水平放大器则用于控制电子束在水平方向上的扫描速度。
触发电路用于选择触发信号的来源和触发方式，以保证示波器能够稳定地显示波形。
四、实验内容及步骤1、示波器的校准将示波器的探头接到校准信号输出端。
调节示波器的垂直灵敏度和水平扫描速度，使校准信号的方波在荧光屏上显示出清晰的波形。
观察校准信号的幅值和频率，与标称值进行比较，如有偏差，进行相应的调整。
2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为 5V。
将示波器的探头接到函数信号发生器的输出端。
调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示出合适的大小。
观察正弦波的波形，测量其幅值和周期，并计算出频率。
3、观察方波信号将函数信号发生器的输出设置为方波，频率为 2kHz，幅值为 3V。
重复步骤 2 中的操作，观察方波的波形，测量其幅值和周期，并计算出频率。
4、观察三角波信号将函数信号发生器的输出设置为三角波，频率为 500Hz，幅值为4V。
重复步骤 2 中的操作，观察三角波的波形，测量其幅值和周期，并计算出频率。
5、改变信号的频率和幅值，观察示波器的显示变化分别改变函数信号发生器输出信号的频率和幅值，观察示波器上波形的变化。
《大学物理实验》示波器实验指导书
《⼤学物理实验》⽰波器实验指导书⽰波器实验帮助⽂档⼀、实验简介我们常⽤的同步⽰波器是利⽤⽰波管内电⼦束在电场中的偏转,显⽰随时间变化的电信号的⼀种观测仪器。
它不仅可以定性观察电路(或元件)中传输的周期信号，⽽且还可以定量测量各种稳态的电学量，如电压、周期、波形的宽度及上升、下降时间等。
⾃1931年美国研制出第⼀台⽰波器⾄今已有70年，它在各个研究领域都取得了⼴泛的应⽤，根据不同信号的应⽤，⽰波器发展成为多种类型，如慢扫描⽰波器、取样⽰波器、记忆⽰波器等，它们的显像原理是不同的。
已成为科学研究、实验教学、医药卫⽣、电⼯电⼦和仪器仪表等各个研究领域和⾏业最常⽤的仪器。
⼆、实验原理1. ⽰波器的基本结构⽰波器的结构如图1所⽰，由⽰波管(⼜称阴极射线管)、放⼤系统、衰减系统、扫描和同步系统及电源等部分组成。
图1 ⽰波器的结构图为了适应多种量程，对于不同⼤⼩的信号，经衰减器分压后，得到⼤⼩相同的信号，经过放⼤器后产⽣⼤约20V左右电压送⾄⽰波管的偏转板。
⽰波管是⽰波器的基本构件，它由电⼦枪、偏转板和荧光屏三部分组成，被封装在⾼真空的玻璃管内，结构如图2所⽰。
电⼦枪是⽰波管的核⼼部分，由阴极、栅极和阳极组成。
图2 ⽰波管的结构(1)阴极――阴极射线源：由灯丝(F)和阴极(K)构成，阴极表⾯涂有脱出功较低的钡、锶氧化物。
灯丝通电后，阴极被加热，⼤量的电⼦从阴极表⾯逸出，在真空中⾃由运动从⽽实现电⼦发射。
(2)栅极――辉度控制：由第⼀栅极G1( ⼜称控制极)和第⼆栅极G2(⼜称加速极)构成。
栅极是由⼀个顶部有⼩孔的⾦属圆筒，它的电极低于阴极，具有反推电⼦作⽤，只有少量的电⼦能通过栅极。
调节栅极电压可控制通过栅极的电⼦束强弱，从⽽实现辉度调节。
在G1的控制下，只有少量电⼦通过栅极，G2与A2相连，所加相位⽐A1⾼，G2的正电位对阴极发射的电⼦奔向荧光屏起加速作⽤。
(3) 第⼀阳极――聚焦：第⼀阳极(A1)程圆柱形(或圆形)，有好⼏个间壁，第⼀阳极上加有⼏百伏的电压，形成⼀个聚焦的电场。
示波器的使用及实验
本实验所用函数信号发生器可以输出频率在0.2Hz-2MHz的正弦波、三角波、方波信号。
面板主要控制件的作用：
电源开关
频率显示
幅度显示
波形选择
频率范围选择
频率微调
幅度衰减
幅度微调
函数信号输出
4、测量前示波器面板控件的位置
AC常态
触发耦合方式 （COUPL ING）
顺时针旋足
微调（VIRIABLE）
3
2
1
4
扫描方式选择
被触发或准备指示灯
4
电平（LEVEL）：调节被测信号在某一电平触发扫描
5
自动（AUTO)：扫描发生器自动工作
1
常态（NORM)
2
单次（SINGLE)
3
触发方式选择
选择触发源信号 内：CH1 CH2 外：LINE EXT
接地
CH1或CH2选择：“交替”或“断续”工作方式时，选择频率低的通道触发 单踪显示时，任选其一，触发信号均来自于被显示通道
（三）用示波器测量相位差
将欲测量的两个信号A和B分别接到示波器的两个输入通道。
（一）测量电压
3、测量含有直流成分的交流信号
u(t)
A
B
0
t
图3－20含有直流成分的正弦交流信号波形
左图为含有直流成分的正弦交流电压波形，在测量时，既要测出直流成分的大小，又要测出交流电压的大小（振幅值）。
壹
测量步骤如下：
贰
测量交流电压振幅值 按照交流电压的上述测量方法进行测量，振幅值Um=Up-p/2。
扫描速率（SEC/DIV）
CH1
垂直方式（MODE）
触发极性（SLOPE）
数字示波器的实验内容和主要步骤
数字⽰波器的实验内容和主要步骤⼀、实验仪器图⽚参照1、函数信号发⽣器图⽚2、数字⽰波器图⽚TDS2002数字⽰波器TDS1001B数字⽰波器⼆、实验内容介绍实验内容⼀：熟悉数字⽰波器⾯板各功能键实验内容⼆：1.简单测量正弦信号的频率、周期及峰—峰值1）选择输出信号为正弦信号，按下“DEFAULT SETUP”按钮，再按下“AUTO SET”按钮，综合使⽤仪器按钮，使得数字⽰波器的屏幕正好显⽰3个周期的正弦波。
2）按下数字⽰波器的“CH1 MENU”按钮，此时屏幕出现的菜单对应“探棒”选择“1 X ”档；3）使⽤数字⽰波器的“MEASURE”按钮，选择测量类型，测量出此3个周期的频率、周期及峰—峰值。
4）如此完成了⼀次测量，重复步骤3），共完成此3个周期信号频率、周期及峰—峰值的8次测量，并写出各物理量仪器的⽰值误差。
2.使⽤软件打印此3个周期的正弦信号。
使⽤软件打印出前⼀步骤所对应的3个周期正弦信号。
注意：TDS2002型数字⽰波器使⽤的是“WaveStar”软件；TDS1001型数字⽰波器使⽤的是“NI Signal Express Tektronix Edition”软件记录下“使⽤软件打印正弦波信号图形”的详细操作步骤。
附⼀：采⽤计算机中的“WaveStar”软件打印图形1)打开“WaveStar”软件,点击左边界⾯“Local”选项的“+”，弹出“Tek TDS 1000 Series”选项；2) 点击“Tek TDS 1000 Series”选项的“+”，然后点击“Data”选项的“+”;3)将“Waveforms”选项打开；4)这时点击“File”→“New Datesheet”→“YTsheet”，点击“OK”；5)击中界⾯左边“Waveforms”的“CH1”，并拖动到“YTsheet”⼯作表⾥；6)这时点击“Edit”→“New Annotation”,出现⼀个注释框，在注释框⾥输⼊注释信息（⽐如图形名称、姓名、学号、班级等）；7)在图上右击，选择“Print Datasheet…”→“OK”（或者：选择打印图标“Print Datasheet”），这个时候就会在打印机上打印出图形。
示波器实验
实验名称：示波器的使用一、实验内容1.信号的定量测量2.观察李萨如图的规律与测频率二、实验仪器示波器、信号发生器三、实验原理1.示波器示波器由示波管(阴极射线管)、放大系统、衰减系统、扫描和同步系统及电源等部分组成。
为了适应多种量程，对于不同大小的信号，经衰减器分压后，得到大小相同的信号，经过放大器后产生大约20V左右电压送至示波管的偏转板。
示波管是示波器的基本构件，它由电子枪、偏转板和荧光屏组成，被封装在高真空的玻璃管内。
电子枪是示波管的核心部分，由阴极、栅极和阳极组成。
自阴极发射的电子束，经过第一栅极、第二栅极、第一阳极、第二阳极的加速和聚焦后，形成一个细电子束。
垂直偏转板(y轴)及水平偏转板(x轴)所形成的二维电场，使电子束发生位移，位移的大小与x、y偏转板上所加的电压有关。
当x轴上加锯齿扫描电压，y轴加待测信号时，荧光屏上能显示待测信号波形。
2.信号定量测量分别用正弦、方波、三角波信号（信号发生器产生）输入示波器，观察示波器图形，测量信号的振幅和频率，记录数据，并与信号发生器输出示值相比较。
3.李萨如图形如果将不同的信号分别输入y轴和x轴的输入端，当两个信号的频率满足一定关系时，荧光屏上会显示出李萨如图形。
可用测李萨如图形的相位参数或波形的切点数来测量时间参数。
（频率）fx/fy=（切点）ny/nx(1)频率相同而振幅和相位不同时，两正交正弦电压的合成图形。
(2)两正交正弦电压的相位差一定，频率比为一个有理数时，合成的图形为一条稳定的闭合曲线。
四、实验步骤1.示波器校准(1)连接示波器CH1和示波器校准信号。
校准信号为周期1KHz,峰峰值为4V的对称方波信号。
(2)调节电平旋钮，使信号稳定。
(3)调节示波器聚焦旋钮和辉度旋钮使示波器显示屏中的信号清晰，调节CH1幅度调节旋钮和CH1幅度微调旋钮，校准信号显现为峰峰值为4V；调节示波器时间灵敏度旋钮和扫描微调旋钮，校准信号周期显示为1KHz。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
示可波以器使用用来示测波量器，电测信量号来对自物电理视激电励路源的的信响号应，；如医声疗音研、究机人械员应则力可、以压使力用、示光波或器热测。量例脑如电，波。电视技术人员
水平控制功能 ...............................................................................................................................................11
示波器测量...................................................................................................................................................14
简介 ..........................................................................................................................................................................9
简介 ........................................................................................................................................................................12 触发电平控制 ........................................................................................................................................................12 触发菜单 ................................................................................................................................................................13
垂直控制功能 .................................................................................................................................................9
示波器概述.....................................................................................................................................................5
Revision 1.0
Page 2 of 19
示波器介绍
实验室试验
目录
实验室试验简介 .............................................................................................................................................4
简介 ..........................................................................................................................................................................5 性能术语和考虑因素 ..............................................................................................................................................5
最后练习 ......................................................................................................................................................17
简介 ........................................................................................................................................................................14 手动测量 ................................................................................................................................................................14 光标测量 ................................................................................................................................................................15 自动测量 ................................................................................................................................................................15
Revision 1.0
Page 3 of 19
实验室试验简介
目标
1. 了解数字示波器的方框图和基本控制功能。
2. 3.
设置示波器，稳定地显示应用的信号。 使用数字示波器进行常用的电子测量。
设备清单
1. 一台泰克 MSO2000 或 DPO2000 系列数字示波器。 2. 一只泰克 P2221 1X/10X 无源探头。 3. 一条主机/设备 USB 电缆。 4. 一块泰克 878-0456-xx 演示电路板。
水平位置 标度控制 /
..............................................................................................................................................11
Revision 1.0
Page 4 of 19
示波器介绍
实验室试验ຫໍສະໝຸດ 示波器概述简介示轴用)波其，器它如是横图以轴1，图所如形示频方。率式波或显形另示辉一电度个信或电号亮压的度。电有子时测视试为仪Z器轴，。通有常些显应示用为可电能压会(竖使轴用或其它Y 竖轴轴)随，时如间电变流化；(横还轴可或能X会使
设置记录长度 ........................................................................................................................................................11
目标 ..........................................................................................................................................................................4 设备清单 ..................................................................................................................................................................4
简介 ........................................................................................................................................................................11
初始设置和屏幕说明 ......................................................................................................................................7
创建稳定的显示画面 ..............................................................................................................................................7 屏幕说明 ..................................................................................................................................................................7
