永大最全故障代码.
永大电梯故障代码NT
追加 Rctt 不断开/不闭合故障检出（Cl Rank）
修订日期 2006/01/10
2006/01/10 2006/01/10
TCD 10 检出目的 检出条件 复归方式
调查项目
故障等级 A1
1， 入力 Buffeer 有无 ON 故障 Check:
2，SFFCR Relay 的 LED Check 3 SFCR Relay 状 态 Check 4 MPUGB PCB 与 FIOGB 之间排线； 5FIOGB PCB 更换
6,MPUGB PCB 更换 A2
PCB. 更换 FIOGB PCB 后，仍有异常发生，表示 MPUGB PCB 不良，更换 MPUGB PCB.
SDC 运转异常 开机后，SDC 与 SDA 串行通讯无法达成，检 出异常，电梯不可再启动。
OLS ON 故障 CLS ON 故障 开门不正常检知 关门不正常检知 停电检知
永大ENT电梯故障详细代码表
永大ENT电梯故障详细代码表
技术资料页次
TCD故障码说明（UAY1，e’NT）
版次1.0分类编号STQ-0291
关联
79/79
TCD故障等级内容HOLD
92A1DZPOSI短路故障(千鸟,Through)----
检出目的DZPosiClose故障的检出(磁簧开关应OFF而未OFF)。
Motor速度10m/min以上走行，3秒后DZPosi依然短路，则检出异常。
检出条件
※千鸟、Through电梯才会检出TCD92。
复归方式故障排除后，可自动恢复运转。
调查项目：
1.XDZPosi本体Check：
(1)XDZPosi动作及设定位置确认。
(2)XDZPosi的配线确认,MIC插入状态、Cable短路确认。
(3)XDZPosi损坏更换。
2.XDZ仕样位置确认。
3.XDZ1、XDZ2入力Buffer动作Check：
XDZPosi切割诱导板时，主MiconXDZ1($C540)、XDZ2($C541)的Data变化状况
Data81入刀、Data00出刀。
4.SDCPCB电源Check：
P48V电源是否正常确认。
保存年限：永久版次1.2作成日期：99.02.05STE-709-015。
永大日立电梯故障代码完整版
永大日立电梯故障代码完整版Last revision date: 13 December 2020.永大日立电梯故障代码（完整版）1050BON故障1110TON故障1215BON故障13SDC运转异常14从MICON死机15SDA死机16主从并列通信异常17SDA、SDC串列通信异常1850BC故障或ESTOP切入1999G故障20双重入力BUFFER异常21过电流检出（IPMFAULT）22过电压检出23SDC保守开关异常24从MICONDRAMERROR25从MICONEEPROMERROR26DSPCHEECKSUMERROR27多发故障检出28P15V电压异常29主MICONDRAMERROR30主MICONEEPROMERROR31DSPDRAMERROR32抑制回路异常检出33BDCC电压异常34不足电压检出3540D40GON故障36SDC操作模式错误37逆运转检出38DSP当机检出39100RON/OFF故障40ROTARYENCODER故障41低速OVERSPEED4250BOFF故障43SPD回路故障44SDCLAN的48V电源异常OPBLAN-I24B或I48A故障SDCLAN与OPBLAN通讯异常45BKSW动作CHECK46OPENLOCK连续三次47负荷检出回路异常484950高速OVERSPEED51速度偏差检知5210TOFF故障5315BOFF故障54RE故障（U，V，W相角度异常）55HCTOFFSET偏差过大5657MG。
B两段式电源回路异常58DLAN当机59楼高大于9米，无诱导板检出60阶高TABLESUMERROR6162同期位置异常63SDSON故障64SDS速度异常检出65运行中40D异常OFF66运行中40G异常OFF67平层关门时40D或40G未ON68SDA当机八次检出69SDARAMERROR70共享RAMERROR71主MICON当机检出72主MICON当机八次检出73FMLPOSIOPEN故障74救出运转多发75POWERMODULE过热76微速运转时间异常77门机马达过热78门机异常7980 81光电POSIOPEN故障82光电POSI短路故障8384OLSON故障85CLSON故障86开门动作不正常检知87关门动作不正常检知88停电检知899091DZPOSI开路故障92DZPOSI短路故障939495最终故障目的阶96最终故障电梯位置97电梯故障最终速度98救出运转总回数99最终之主TCD。
永大电梯故障代码分析表【范本模板】
U V W制櫃入電子台馬達源端台版次TCD 故障等级内容HOLD54 A1 RE故障（U,V，W相磁极角度异常）◎检出目的在PM马达控制中,变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。
若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。
检出条件1。
Rotary Encoder的磁极检出Plus全部为HI，且持续检出1.37ms以上,则立即停止运转，且不可再起动。
2。
Rotary Encoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动.注1。
13. Rotary Encoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
复归方式故障排除，FFB切OFF—ON后，操作MODE 2清除TCD，方能恢复运转。
调查项目：1。
检查uvw之LED灯号是否正常。
2。
检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER,若无请检查第二项。
观看编码器是否波型正常量测讯号版次3.检查U79 （AM26LS32AC) 有无损坏〈下图〉U79 (AM26LS32AC)版次TCD 故障等级 内 容 HOLD 55 A1马达电流检出回路异常◎检出目的本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2。
5V 与DSP A/D 参考电压不为5V)。
此时CPU 读入电流回授信号将不正确,而造成马达运转不顺畅,让电梯产生晃动，此时电梯不应再次走行。
2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下,而造成IPM 烧毁.3、马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转,但会出现晃动。
永大日立故障代码(完整版)
86开门动作不正常检知
87关门动作不正常检知
88停电检知
89
90
91 DZ POSI开路故障
92 DZ POSI短路故障
93
94
95最终故障目的阶
96最终故障电梯位置
97电梯故障最终速度
98救出运转总回数
99最终之主TCD
10 50B ON故障
11 10T ON故障
12 15B ON故障
13 SDC运转异常
14从MICON死机
15 SDA死机
16主从并列通信异常
17 SDA、SDC串列通信异常
18 50BC故障或E STOP切入
19 99G故障
20双重入力BUFFER异常
21过电流检出（IPM FAULT）
22过电压检出
33 BDCC电压异常
34不足电压检出
35 40D 40G ON故障
36 SDC操作模式错误
37逆运转检出
38 DSP当机检出
39 100R ON/OFF故障
40 ROTARY ENCODER故障
41低速O
44 SDCLAN的48V电源异常
23 SDC保守开关异常
24从MICON DRAM ERROR
25从MICON EEPROM ERROR
26 DSPCHEECK SUMERROR
27多发故障检出
28 P15V电压异常
29主MICON DRAM ERROR
30主MICON EEPROM ERROR
31 DSPDRAM ERROR
32抑制回路异常检出
70共享RAM ERROR
71主MICON当机检出
72主MICON当机八次检出
永大日立故障码简单说明
永大日立故障码简单说明永大日立NTVF故障码简单说明TCD12: 15B ON/OFF故障TCD13: SDC运转异常TCD14：从MICON当机TCD15: SDA当机TCD16：主/从MICON并列通信异常TCD17：SDA SDC串列通信异常TCD18: 50BC异常或B.STOPTCD19: 99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23：SDC保守开关异常TCD24：从MICON Dule－Port RAM ERROR TCD25：从MICON E2PROM ERROTCD26: DSP CHECK SUM ERRORTCD27: RETRY 多发检出TCD28：P15V电压异常TCD29：主MICON E2PROM ERROR TCD30: 主MICON NVSRAM ERROR TCD31: DSP DUPLE-RAM ERROR TCD32: 抑制回路（OPCH)异常检出TCD33：BDCC电压异常检出TCD34：不足电压（TRCH)异常检出TCD35：40D 40G ON 故障TCD36：SDC操作模式错误TCD37：逆运转检出TCD38：DSP当机检出TCD39：100R ON/OFF故障TCD40：ROTARY ENCODER故障TCD41：低速OVER SPEEDTCD42: 50B OFF故障TCD43：SDP回路故障TCD50：高速OVER SPEEDTCD51: 速度偏差检知（125％）TCD58：DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLE SUM ERRORTCD62: 同期位置异常TCD63：SDS ON 故障TCD64：SD速度异常TCD68：SDA当机8次检出TCD69：SDA SRAM ERRORTCD70: 共用RAM ERRORTCD71: 主MICN当机检出TCD72：从MICON当机8次检出TCD73: RM POSI OPEN故障TCD74：救出运转多发TCD75：POWER MOUDLE过热TCD76：微速运转（No Ro No Ro）时间异常TCD77：门机马达过热TCD80：Duplex通信异常TCD81：EP POSI短路故障TCD82：EP POIS短路故障TCD84：OLS ON故障TCD85：CLS ON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。
永大故障代码
TCD CODE一览表番号内容表示 Rank别 HoldTCD 10 SFCR不断开故障 A1 ◎TCD 11 MCTT不断开故障 A1 ◎TCD 12 BCTT不断开故障 A1 ◎TCD 13 SDC运转异常 A2TCD 14 从MICON当机 A2TCD 15 SDA当机 A2TCD 16 主从并列通信异常 A2TCD 17 SDA, SDC串行通信异常 A3TCD 18 SFCCK故障或E.Stop开开被切掉 A3 TCD 19 PSFCK故障 A3TCD 20 双重入力BUFFER故障 A1 ○TCD 21 过电流检出(IPM FAULT) A1 ○TCD 22 过电压检出 A1TCD 23 SDC保守开关异常 A2 ○TCD 24 从MICON DPRAM ERROR A2 ○TCD 25 从MICON EEPROM ERROR A2 ○TCD 26 DSP SUM ERROR A1 ○TCD 27 多发故障检出 A1 ○TCD 28 P15V电压异常 A2 ◎TCD 29 主MICON EEPROM ERROR A1 ◎TCD 30 主MICON NVSRAM ERROR A2 ○TCD 31 DSP DPRAM ERROR A2 ○TCD 32 抑制回路异常检出 A1TCD 33 BDCC电压异常 B1TCD 34 不足电压检出 A2TCD 35 CDRCK, HCDR不断开故障 A3 ◎TCD 36 SDC操作模式错误 C1TCD 37 逆运转检出 A2 ○TCD 38 DSP当机检出 A2TCD 39 RLAR不断开／不闭合故障 A1 ○TCD 40 ROTARY ENCODER故障(曳引机不转) A2 ○番号内容表示 Rank别 HoldTCD 41 低速OVER SPEED A2 ○TCD 42 SFCR不闭合故障 A1TCD 43 SPD回路故障 A1 ○TCD 44 SDCLGB板的48V电源异常(81) C1SDCLGB- HIA4故障(82) C1OPBLAN- HIB2故障或SDCGB检知与OPBLAN通讯中断(84) C1 TCD 45 BKSW动作Check A1 ◎TCD 46 Open Lock连续3回 A2 ◎TCD 47 负荷检出回路异常 C1TCD 48TCD 49 主,从micon程序与61AE参数设定不匹配或从micon程序与RE_MOTOR DIP Sw设定不匹配 A1 ◎TCD 50 高速OVER SPEED B1 ○TCD 51 速度偏差异常 B1 ○TCD 52 MCTT不闭合故障 A1TCD 53 BCTT不闭合故障 A1TCD 54 RE故障(U,V,W相磁极角度异常) A1 ◎TCD 55 HCT Off Set偏差过大 A1 ◎TCD 57 Mg.B两段式电源回路异常 A1 ◎TCD 58 DLAN当机 C1TCD 59 LEV POSI 不闭合故障(非平层曳引轮空转) A2 ◎TCD 60 阶高TABLE SUM ERROR B1TCD 61TCD 62 同期位置异常 B2TCD 63 SDS ON故障 B2TCD 64 SDS速度异常检出 A1TCD 65 运行中Hatchi Door Switch异常OFF C2TCD 66 运行中Car Door Switch异常OFF C2TCD 67 平层时关门失败(HCDR或CDRCK未ON) C2TCD 68 SDA当机八次检出 A2 ○TCD 69 SDA RAM ERROR A2 ○番号内容表示 Rank别 HoldTCD 70 共享RAM ERROR A2 ○TCD 71 主MICON当机 A2 ○TCD 72 从MICON当机八次检出 A2 ○TCD 73 LEV POSI 不断开故障(启动时曳引轮空转) A1 ◎TCD 74 救出运转多发 A2 ○TCD 75 POWER MODULE过热 B2TCD 76 微速运转时间异常 C1TCD 77 门机马达过热 C1TCD 78 门机异常 A2TCD 79 Rctt不断开／不闭合故障 C1TCD 80 DUPLEX通讯异常 ETCD 81 再平层用光电POSI不闭合故障 ETCD 82 再平层用光电POSI不断开故障 ETCD 83TCD 84 OLS ON故障 C2TCD 85 CLS ON故障 C2TCD 86 开门动作不正常检知 ETCD 87 关门动作不正常检知 C2TCD 88 停电检知 ETCD 89TCD 90TCD 91 DZ POSI不闭合故障(千鸟,Through) C1TCD 92 DZ POSI不断开故障(千鸟,Through) C1TCD 93TCD 94TCD 95 最终故障目的阶TCD 96 最终故障电梯位置TCD 97 电梯故障最终速度TCD 98 救出运转总回数TCD 99 最终之主TCD◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
永大日立电梯故障代码完整版
永大日立电梯故障代码完整版Last revision date: 13 December 2020.永大日立电梯故障代码（完整版）1050BON故障1110TON故障1215BON故障13SDC运转异常14从MICON死机15SDA死机16主从并列通信异常17SDA、SDC串列通信异常1850BC故障或ESTOP切入1999G故障20双重入力BUFFER异常21过电流检出（IPMFAULT）22过电压检出23SDC保守开关异常24从MICONDRAMERROR25从MICONEEPROMERROR26DSPCHEECKSUMERROR27多发故障检出28P15V电压异常29主MICONDRAMERROR30主MICONEEPROMERROR31DSPDRAMERROR32抑制回路异常检出33BDCC电压异常34不足电压检出3540D40GON故障36SDC操作模式错误37逆运转检出38DSP当机检出39100RON/OFF故障40ROTARYENCODER故障41低速OVERSPEED4250BOFF故障43SPD回路故障44SDCLAN的48V电源异常OPBLAN-I24B或I48A故障SDCLAN与OPBLAN通讯异常45BKSW动作CHECK46OPENLOCK连续三次47负荷检出回路异常484950高速OVERSPEED51速度偏差检知5210TOFF故障5315BOFF故障54RE故障（U，V，W相角度异常）55HCTOFFSET偏差过大5657MG。
B两段式电源回路异常58DLAN当机59楼高大于9米，无诱导板检出60阶高TABLESUMERROR6162同期位置异常63SDSON故障64SDS速度异常检出65运行中40D异常OFF66运行中40G异常OFF67平层关门时40D或40G未ON68SDA当机八次检出69SDARAMERROR70共享RAMERROR71主MICON当机检出72主MICON当机八次检出73FMLPOSIOPEN故障74救出运转多发75POWERMODULE过热76微速运转时间异常77门机马达过热78门机异常7980 81光电POSIOPEN故障82光电POSI短路故障8384OLSON故障85CLSON故障86开门动作不正常检知87关门动作不正常检知88停电检知899091DZPOSI开路故障92DZPOSI短路故障939495最终故障目的阶96最终故障电梯位置97电梯故障最终速度98救出运转总回数99最终之主TCD。
上海永大电梯 新故障码解说
精心整理TCDCODE一览表检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。
若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。
检出条件1.RotaryEncoder的磁极检出Plus全部为HI，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
2.RotaryEncoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
注1.13.RotaryEncoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
复归方式故障排除，FFB切OFF-ON后，操作MODE2清除TCD，方能恢复运转。
调查项目：1.检查uvw之LED灯号是否正常。
2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。
3.检查U79(AM26LS32AC)有无损坏〈下图〉TCD 故障等级内容HOLD55 A1马达电流检出回路异常◎观看编码器是否波型正常量测讯号1检出目的本故障的检出目的及条件分为以下三种：1、 避免HCT 长久使用损坏或SwitchingPower 之5V 电压异常下，使零点偏移(亦及电流为零时DSP输入信号电压不为2.5V 与DSPA/D 参考电压不为5V)。
此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。
2、 避免HCT 长久使用损坏或SwitchingPower 之P15V 电压异常下，而造成IPM 烧毁。
3、 马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转，但会出现晃动。
此时电梯不应再走行。
检出条件1、 马达停机之后，检测无运转情况下，HCT 回授值不可超过〝HCT 零点回授错误侦测极限值〞300mv 。
永大电梯(E’NT)故障详细代码表
TCD 61 TCD 62 同期位置异常
保存年限：永久 版次 1.2
Rank 别
Hold
C1
A2
○
A2
A1
○
A2
○
A2
○
A1
A1
○
C1
C1
C1
C1
A1
◎
A2
○
C1
A2
○
A2
○
A1
A1
A1
◎
A1
◎ቤተ መጻሕፍቲ ባይዱ
A1
◎
C1
A2
◎
B1
B2
作成日期：99.02.05
STE-709-015
技术资料
页次
版 次 1.0 TCD 故障码说明（UAY1，e’NT） 分类编号
保存年限：永久 版次 1.2
历
年月日 订正 审查
作成日期：99.02.05
STE-709-015
技术资料
版 次 1.0 TCD 故障码说明（UAY1，e’NT）
审 查 沈永强 2004.12.09 认 可 洪 浩 2004.12.09
页次 分类编号 关联
STQ-0291
番号
内容表示
TCD 36 SDC 操作模式错误 TCD 37 逆运转检出 TCD 38 DSP 当机检出 TCD 39 100R ON/OFF 故障
保存年限：永久 版次 1.2
作成日期：99.02.05
STE-709-015
技术资料 版 次 1.0
页次
TCD 故障码说明（UAY1，e’NT） 分类编号 STQ-0291
关联
复归方式 故障排除，FFB 切 OFF-ON 后，操作 MODE 2 清除 TCD，方能恢复运转。
上海永大电梯 新故障码解说
精心整理TCDCODE一览表检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。
若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。
检出条件1.RotaryEncoder的磁极检出Plus全部为HI，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
2.RotaryEncoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
注1.13.RotaryEncoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
复归方式故障排除，FFB切OFF-ON后，操作MODE2清除TCD，方能恢复运转。
调查项目：1.检查uvw之LED灯号是否正常。
2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。
3.检查U79(AM26LS32AC)有无损坏〈下图〉TCD 故障等级内容HOLD55 A1马达电流检出回路异常◎观看编码器是否波型正常量测讯号1检出目的本故障的检出目的及条件分为以下三种：1、 避免HCT 长久使用损坏或SwitchingPower 之5V 电压异常下，使零点偏移(亦及电流为零时DSP输入信号电压不为2.5V 与DSPA/D 参考电压不为5V)。
此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。
2、 避免HCT 长久使用损坏或SwitchingPower 之P15V 电压异常下，而造成IPM 烧毁。
3、 马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转，但会出现晃动。
此时电梯不应再走行。
检出条件1、 马达停机之后，检测无运转情况下，HCT 回授值不可超过〝HCT 零点回授错误侦测极限值〞300mv 。
永大电梯故障代码分析表精品
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持. 【关键字】情况、方法、条件、动力、问题、平衡、项目、标准、设置、关切、调整TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
检出目的 在PM 马达控制中，变频控制器，利用编码器(ENCODER)uvw 信号，来判断PM 马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。
若编码器中任意 一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。
检出条件 1.Rotary Encoder 的磁极检出Plus 全部为HI ，且持续检出1.37ms 以上，则立即停止运转，且不可再起动。
2.Rotary Encoder 的磁极检出Plus 全部为LO ，且持续检出1.37ms 以上，则立即停止运转，且不可再起动。
注1.13. Rotary Encoder 编码顺序不正常，且持续检出1.37ms 以上，则立即停止运转，且不可再起动。
复归方式 故障排除，FFB 切OFF-ON 后，操作MODE 2清除TCD ，方能恢复运转。
调查项目：1.检查uvw 之LED 灯号是否正常。
2.检查ENCODER 有无损坏〈下图〉，若损坏请更换ENCODER ，若无请检查第二项。
3.检查U79 (AM26LS32AC) 有无损坏〈下图〉TCD 故障等级 内 容 HOLD观看编码器是否波型正常 量测讯号55 A1 马达电流检出回路异常◎检出目的 本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2.5V 与DSP A/D 参考电压不为5V)。
此时CPU读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。
上海永大电梯 新故障码解说
内 容 表 示 SFCR 不断开故障 MCTT 不断开故障 BCTT 不断开故障 SDC 运转异常 从 MICON 当机 SDA 当机 主从并列通信异常 SDA, SDC 串行通信异常 SFCCK 故障或 E.Stop 开开被切掉 PSFCK 故障 双重入力 BUFFER 故障 过电流检出(IPM FAULT) 过电压检出 SDC 保守开关异常 从 MICON DPRAM ERROR 从 MICON EEPROM ERROR DSP SUM ERROR 多发故障检出 P15V 电压异常 主 MICON EEPROM ERROR 主 MICON NVSRAM ERROR DSP DPRAM ERROR 抑制回路异常检出 BDCC 电压异常 不足电压检出 CDRCK, HCDR 不断开故障 SDC 操作模式错误 逆运转检出 DSP 当机检出 RLAR 不断开／不闭合故障 ROTARY ENCODER 故障(曳引机不转) 内 容 表 示
A2 A2 A2 A1 A2 B2 C1 C1 A2 C1 E E E C2 C2 E C2 E A1 E C1 C1 E
○ ○ ○ ◎ ○
◎
管制密码输入错误
抱闸故障的详细代码（非故障，参见 TCD89/90） 最终故障目的阶 最终故障电梯位置 电梯故障最终速度 救出运转总回数 最终之主 TCD
◎：故障排除，主电源开关切 OFF-ON 后，操作 MODE 2 清除 TCD，方能恢复运转。 ○：故障排除，操作 MODE 2 清除 TCD 或主电源开关切 OFF-ON 后，方能恢复运转。
标准
实用文案
TCD 13 检出目的 检出条件 复归方式
故障等级 A2
内
容
HOLD ----
SDC 运转异常
永大故障码表
TCD 41 低速 OVER SPEED
TCD 42 50B OFF 故障
TCD 43 SPD 回路故障
TCD 44 SDCLAN板的P48V电源异常 C1
TCD 45 BKSW动作CHECK A1
TCD 46 OPEN LOCK连续3回 A2
TCD 71 主 MICON当机检出
TCD 72 从 MICON当机八次检出
TCD 73 RM POSI OFF 故障
TCD 74 救出运转多发
TCD 75 POWER MODULE过热
TCD 76 微速运转时间异常
TCD 77 门机马达过热
TCD 78 门机异常 A2
TCD 10 50B ON故障
TCD 11 10T ON故障
TCD 12 15B ON 故障
TCD 13 SDC 运转异常
TCD 14 从MICON当机
TCD 15 SDA 当机
TCD 16 主从并列通信异常
TCD 17 SDA，SDC串列通信异常
TCD 79 --
TCD 80 DUPLEX通讯异常(群控SDA通讯出错)
TCD 81 EP POSI OPEN 故障
TCD 82 EP POSI 短路故障
TCD 83 起动补偿ERROR E
TCD 84 OLS ON故障
TCD 85 CLS ON 故障
TCD 86 开门动作不正常检知
TCD 87 关门动作不正常检知
TCD 88 停电检知
TCD 89 --
TCD 90 --
TCD 91 DZ POSI开路故障
永大电梯故障代码分析表
永大电梯故障代码分析表本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchTCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。
调查项目：1.入力Buffer有无ON故障Check：主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步动作。
※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察。
主接触器的电压Check：(1) MCTT主接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2) MYMCCT ON时，MCTT主接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，MCTT主接触器COIL()端与GD48之间电压→ DC 48V。
主接触器状态Check：MCTT主接触器卡住，接点曲折、熔着，配线短路等确认。
PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。
PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。
PCB更换更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
调查项目：1.入力Buffer有无ON故障Check：主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。
※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作 MODE 22 观察。
接触器的电压Check：(1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
永大电梯故障代码NT.
更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB.
12
A1
BCTT不断开故障
检出目的
BCTT接触器应OFF而未OFF时，表示BCTT接触器ON故障，电梯应立即紧急停止，避免发生危害事故。
检出条件
停层时，透过SYBCTT出力Buffer控制BCTT Ctt Turn OFF,并侦测MXBCTT及SXBCTT入力Buffer OFF,而MSXBCTT及SXBCTT入力Buffer未在500ms内OFF,则检出异常。
微速运转时间异常
C1
TCD 77
门机马达过热
C1
TCD 78
门机异常
A2
TCD 79
Rctt不断开/不闭合故障
C1
TCD 80
DUPLEX通讯异常
E
TCD 81
再平层用光电POSI不闭合故障
E
TCD 82
再平层用光电POSI不断开故障
E
TCD 83
TCD 84
OLS ON故障
C2
TCD 85
CLS ON故障
复归方式
故障排除，FFB切OFF-ON后，操作MODE 2清除TCD,方能恢复运转。
调查项目
1，入力Buffer有无ON故障Check:
主MXBCTT($CA00),从SXBCTT($CD 20)其Data是否随着BCTT接触器之ON-OFF同步动作。
※MXBCTT ($CA00),SXBCTT ($CD 20)皆操作MODE 22观察。
2，SFFCR Relay的LED Check
（1）：SFCR Relay ON时，50B LED亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TCD 54 TCD 55
RE 故障(U,V,W 相磁极角度异常) 马达电流检出回路异常
TCD 57
Mg.B 两段式电源回路异常
TCD 58
DLAN 当机
TCD 59
LEV POSI 不闭合故障(非平层曳引轮空转)
TCD 60
阶高 TABLE SUM ERROR
TCD 61
TCD 62
同期位置异常
TCD 63
TCD 47 负荷检出回路异常
TCD 48
TCD 49
主,从 micon 程序与 61AE 参数设定不匹配或 从 micon 程序与 RE_MOTOR DIP Sw 设定不匹配
TCD 50 高速 OVER SPEED
TCD 51 速度偏差异常
TCD 52 MCTT 不闭合故障
TCD 53 BCTT 不闭合故障
内容表示 低速 OVER SPEED SFCR 不闭合故障 SPD 回路故障 SDCLGB 板的 48V 电源异常 (81) SDCLGB- HIA4 故障 (82)
OPBLAN- HIB2 故障或 SDCGB 检知与 OPBLAN 通讯中断 (84)
TCD 45 BKSW 动作 Check
TCD 46 Open Lock 连续 3 回
OLS ON 故障 CLS ON 故障
开门动作不正常检知 关门动作不正常检知 停电检知 严重的抱闸故障 轻微的抱闸故障 DZ POSI 不闭合故障(千鸟,Through) DZ POSI 不断开故障(千鸟,Through) 管制密码输入错误 抱闸故障的详细代码（非故障，参见 TCD89/90） 最终故障目的阶 最终故障电梯位置 电梯故障最终速度 救出运转总回数 最终之主 TCD
A3
◎
TCD 36 SDC 操作模式错误
C1
TCD 37 逆运转检出
A2
○
TCD 38 DSP 当机检出
A2
TCD 39 RLAR 不断开／不闭合故障
A1
○
作 成 张祥洪 2007-04-26
承 认 洪 浩 2007-04-26
保存年限：永久 版次 1.1
记号
来历
TCD30 错误订正；提案 1201123607
SDS ON 故障
TCD 64
SDS 速度异常检出
TCD 65
运行中 Hatchi Door Switch 异常 OFF
TCD 66
运行中 Car Door Switch 异常 OFF
TCD 67
平层时关门失败(HCDR 或 CDRCK 未 ON)
TCD 68
SDA 当机八次检出
TCD 69
Байду номын сангаас
SDA RAM ERROR
◎：故障排除，主电源开关切 OFF-ON 后，操作 MODE 2 清除 TCD，方能恢复运转。 ○：故障排除，操作 MODE 2 清除 TCD 或主电源开关切 OFF-ON 后，方能恢复运转。
保存年限：永久 版次 1.1
Rank 别
Hold
A2
○
A2
○
A2
○
A1
◎
A2
○
B2
C1
C1
A2
C1
E
E
1
C1
A1
○
TCD 22 过电压检出
A1
TCD 23 SDC 保守开关异常
A2
○
TCD 24 从 MICON DPRAM ERROR
A2
○
TCD 25 从 MICON EEPROM ERROR
A2
○
TCD 26 DSP SUM ERROR
A1
○
TCD 27 多发故障检出
A1
○
TCD 28 P15V 电压异常
E
C1
C2
C2
E
C2
E
A1
◎
E
C1
C1
E
作成日期：99.02.05
保存年限：永久 版次 1.1
Rank 别
Hold
A2
○
A1
A1
○
C1
C1
C1
A1
◎
A2
◎
C1
A1
◎
B1
○
B1
○
A1
A1
A1
◎
A1
◎
A1
◎
C1
A2
◎
B1
B2
B2
A1
C2
C2
C2
A2
○
A2
○
作成日期：99.02.05
STE-709-015
技术资料
版次
2.0
TCD 故障码说明(06、09 版全机种)
页次

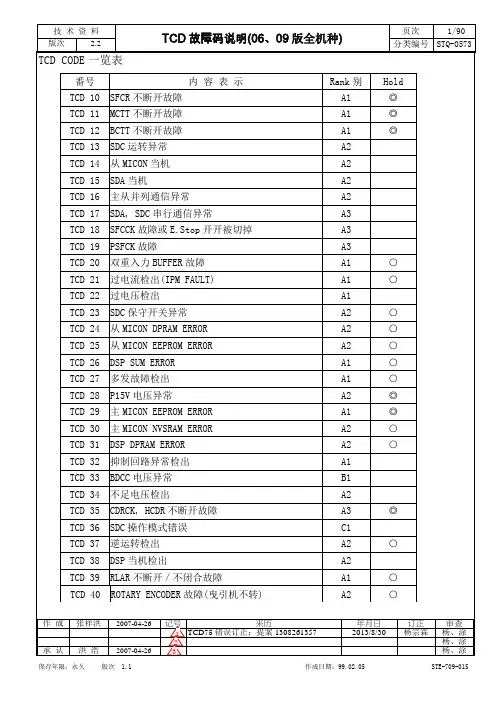

3/93
分类编号 STQ-0573
番号 TCD 70 TCD 71 TCD 72 TCD 73 TCD 74 TCD 75 TCD 76 TCD 77 TCD 78 TCD 79 TCD 80 TCD 81 TCD 82 TCD 83 TCD 84 TCD 85 TCD 86 TCD 87 TCD 88 TCD 89 TCD 90 TCD 91 TCD 92 TCD 93 TCD 94 TCD 95 TCD 96 TCD 97 TCD 98 TCD 99
技术资料
版次
2.0
TCD 故障码说明(06、09 版全机种)
页次
1/93
分类编号 STQ-0573
TCD CODE 一览表
番号
内容表示
Rank 别
Hold
TCD 10 SFCR 不断开故障
A1
◎
TCD 11 MCTT 不断开故障
A1
◎
TCD 12 BCTT 不断开故障
A1
◎
TCD 13 SDC 运转异常
A2
TCD 14 从 MICON 当机
A2
TCD 15 SDA 当机
A2
TCD 16 主从并列通信异常
A2
TCD 17 SDA, SDC 串行通信异常
A3
TCD 18 SFCCK 故障或 E.Stop 开开被切掉
A3
TCD 19 PSFCK 故障
A3
TCD 20 双重入力 BUFFER 故障
A1
○
TCD 21 过电流检出(IPM FAULT)
1
年月日 2012.01.18
作成日期：99.02.05
订正
审查
何金良 杨、涂
STE-709-015
技术资料
版次
2.0
TCD 故障码说明(06、09 版全机种)
TCD 40 ROTARY ENCODER 故障(曳引机不转)
A2
页次
2/93
分类编号 STQ-0573
○
番号 TCD 41 TCD 42 TCD 43 TCD 44
A2
◎
TCD 29 主 MICON EEPROM ERROR
A1
◎
TCD 30 主 MICON NVSRAM ERROR
A2
○
TCD 31 DSP DPRAM ERROR
A2
○
TCD 32 抑制回路异常检出
A1
TCD 33 BDCC 电压异常
B1
TCD 34 不足电压检出
A2
TCD 35 CDRCK, HCDR 不断开故障
共享 RAM ERROR
内容表示
主 MICON 当机
从 MICON 当机八次检出
LEV POSI 不断开故障(启动时曳引轮空转)
救出运转多发
POWER MODULE 过热
微速运转时间异常
门机马达过热
门机异常
Rctt 不断开／不闭合故障
DUPLEX 通讯异常
再平层用光电 POSI 不闭合故障 再平层用光电 POSI 不断开故障
