附件1国家电网公司常用安全标志及设置规范一、安全标志1. 变电部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟设备区入口、主控制室、继电器室、通信室、自动装置室、变压器室、配电装置室、电缆夹层、隧道入口、危险品存放点等处。
1-2 禁止烟火主控制室、继电器室、蓄电池室、通信室、自动装置室、变压器室、配电装置室、检修、试验工作场所、电缆夹层、隧道入口、危险品存放点等处。
1-3 禁止用水灭火变压器室、配电装置室、继电器室、通信室、自动装置室等处（有隔离油源设施的室内油浸设备除外）。
1-4 禁止跨越不允许跨越的深坑（沟）等危险场所、安全遮栏等处。
1-5 禁止攀登不允许攀爬的危险地点，如有坍塌危险的建筑物、构筑物等处。
—4—1-6 禁止停留对人员有直接危害的场所，如高处作业现场、吊装作业现场等处。
1-7 未经许可不得入内易造成事故或对人员有伤害的场所的入口处，如高压设备室入口、消防泵室、雨淋阀室等处。
1-8 禁止通行有危险的作业区域，如起重、爆破现场，道路施工工地的入口等处。
1-9 禁止堆放消防器材存放处、消防通道、逃生通道及变电站主通道、安全通道等处。
1-10禁止穿化纤服装设备区入口、电气检修试验、焊接及有易燃易爆物质的场所等处。
1-11 禁止使用无线通信继电器室、自动装置室等处。
1-12 禁止合闸有人工作一经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上等处。
—5—1-13 禁止合闸线路有人工作线路断路器（开关）和隔离开关（刀闸）把手上。
1-14 禁止分闸接地刀闸与检修设备之间的断路器（开关）操作把手上。
1-15禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。
表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-1 注意安全易造成人员伤害的场所及设备等处。
2-2 注意通风SF6 装置室、蓄电池室、电缆夹层、电缆隧道入口等处。
变、配电站组成和一般安全要求
变、配电站组成和一般安全要求一、变电站的组成变电站是将高电压输电线路的电能，通过变压器等设备降压、分配和传送到用户终端的设施。
它主要由以下几个部分组成：1. 输电线路：电能从高压输电线路输入到变电站，输电线路包括主干线、支线和辅助线。
2. 变压器：变压器是变电站的核心设备，用于将高压电能转变为低压电能，以满足不同场合的用电需求。
3. 开关设备：变电站中的开关设备用于控制、保护和分配电能，包括断路器、负荷开关、接地开关等。
4. 保护设备：为保证变电站及电力系统的安全稳定运行，需要安装各种保护设备，如继电保护、仪表、报警装置等。
5. 辅助设备：变电站还需要安装一些辅助设备，如控制系统、通信系统、消防系统等，以便于实时监测和控制电力设备的运行状态。
二、配电站的组成配电站是将变电站的电能进一步降压、分配和传送到用户终端的设施。
它主要由以下几个部分组成：1. 变压器：在配电站中，变压器用于将来自变电站的高压电能再次降压为适合用户终端使用的低压电能。
2. 开关设备：配电站中的开关设备用于控制、保护和分配低压电能，包括断路器、负荷开关、接地开关等。
3. 配电线路：配电站通过配电线路将低压电能传送到用户终端，配电线路包括主干线、支线和分支线。
4. 仪表与计量：为了对用户电能进行计量和管理，配电站需要安装电能仪表和计量设备。
5. 辅助设备：配电站还需要安装一些辅助设备，如控制系统、通信系统、消防系统等，以便于实时监测和控制电力设备的运行状态。
三、一般安全要求变电站和配电站是电力系统的重要组成部分，安全是其建设和运行的重要前提。
一般安全要求包括以下几个方面：1. 设备的安全性：变电站和配电站的设备应符合相关标准和规范，具备良好的绝缘性能、耐压性能和耐久性能，能够在各种环境条件下稳定运行。
2. 设备的可靠性：变电站和配电站的设备应具备良好的可靠性，能够在长时间的运行中正常工作，不发生故障和事故，并能及时发现和处理潜在的问题。
变配电室安全管理规范(配电室的安全管理)

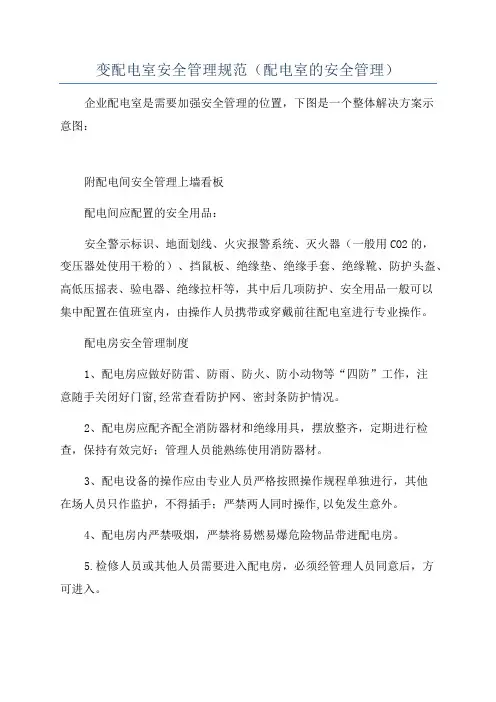

变配电室安全管理规范（配电室的安全管理）企业配电室是需要加强安全管理的位置，下图是一个整体解决方案示意图：附配电间安全管理上墙看板配电间应配置的安全用品：安全警示标识、地面划线、火灾报警系统、灭火器（一般用CO2的，变压器处使用干粉的）、挡鼠板、绝缘垫、绝缘手套、绝缘靴、防护头盔、高低压摇表、验电器、绝缘拉杆等，其中后几项防护、安全用品一般可以集中配置在值班室内，由操作人员携带或穿戴前往配电室进行专业操作。
配电房安全管理制度1、配电房应做好防雷、防雨、防火、防小动物等“四防”工作，注意随手关闭好门窗,经常查看防护网、密封条防护情况。
2、配电房应配齐配全消防器材和绝缘用具，摆放整齐，定期进行检查，保持有效完好；管理人员能熟练使用消防器材。
3、配电设备的操作应由专业人员严格按照操作规程单独进行，其他在场人员只作监护，不得插手；严禁两人同时操作,以免发生意外。
4、配电房内严禁吸烟，严禁将易燃易爆危险物品带进配电房。
5.检修人员或其他人员需要进入配电房，必须经管理人员同意后，方可进入。
6、管理人员应经常检查设施、设备运行情况，发现隐患，安排专业人员及时进行处理,确保正常安全供电。
7、管理人员应保持配电房地面、窗台及设备外表清洁无尘。
配电房安全操作规程2、低压设备带电工作时，应设专人监护。
工作中要戴绝缘手套，穿绝缘鞋，使用有绝缘柄的工具，并站在干燥的绝缘物上进行工作。
相邻的带电部分，应用绝缘板料隔开。
严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸工具。
3、停电拉闸必须按照断路器(或负荷开关等)、负荷侧刀闸、母线侧刀闸的顺序依次操作。
4、电气设备停电后，在未拉开刀闸和做好安全措施以前，应视有电，不得触及设备，以防突然来电。
5、停电时必须切断各回路可能来电的电源。
变压器与电压互感器必须从高低压两侧断开，电压互感器的一、二次熔断器均要取下。
断路器的操作电源要断开。
刀闸的操作把手要锁住。
6、发生人身触电事故和火灾事故，值班人员应立即断开有关设备的电源，以便进行抢救。
《广西电网公司变电站安健环配置标准 完整版 》

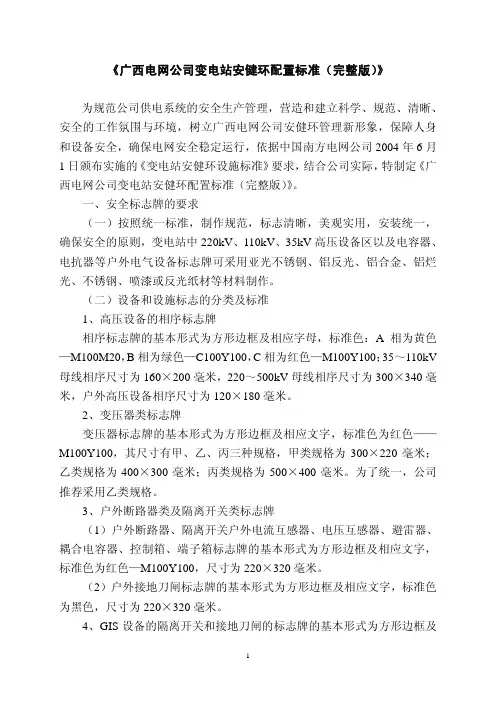

《广西电网公司变电站安健环配置标准（完整版）》为规范公司供电系统的安全生产管理，营造和建立科学、规范、清晰、安全的工作氛围与环境，树立广西电网公司安健环管理新形象，保障人身和设备安全，确保电网安全稳定运行，依据中国南方电网公司2004年6月1日颁布实施的《变电站安健环设施标准》要求，结合公司实际，特制定《广西电网公司变电站安健环配置标准（完整版）》。
一、安全标志牌的要求（一）按照统一标准，制作规范，标志清晰，美观实用，安装统一，确保安全的原则，变电站中220kV、110kV、35kV高压设备区以及电容器、电抗器等户外电气设备标志牌可采用亚光不锈钢、铝反光、铝合金、铝烂光、不锈钢、喷漆或反光纸材等材料制作。
（二）设备和设施标志的分类及标准1、高压设备的相序标志牌相序标志牌的基本形式为方形边框及相应字母，标准色：A相为黄色—M100M20，B相为绿色—C100Y100，C相为红色—M100Y100；35～110kV 母线相序尺寸为160×200毫米，220～500kV母线相序尺寸为300×340毫米，户外高压设备相序尺寸为120×180毫米。
2、变压器类标志牌变压器标志牌的基本形式为方形边框及相应文字，标准色为红色——M100Y100，其尺寸有甲、乙、丙三种规格，甲类规格为300×220毫米；乙类规格为400×300毫米；丙类规格为500×400毫米。
为了统一，公司推荐采用乙类规格。
3、户外断路器类及隔离开关类标志牌（1）户外断路器、隔离开关户外电流互感器、电压互感器、避雷器、耦合电容器、控制箱、端子箱标志牌的基本形式为方形边框及相应文字，标准色为红色—M100Y100，尺寸为220×320毫米。
（2）户外接地刀闸标志牌的基本形式为方形边框及相应文字，标准色为黑色，尺寸为220×320毫米。
4、GIS设备的隔离开关和接地刀闸的标志牌的基本形式为方形边框及相应文字，隔离开关标准色为红色；接地刀闸的标准色为黑色，规格视现场实际情况而定。
变配电系统设备设施安全要求
变配电系统设备设施安全要求1 资料应符合如下规定：——“六图”：高低压变配电系统一次原理图、高低压变配电系统二次展开图（包括继电保护）、高低压变配电站（所）设备布局及其安装图、厂区供电系统包括主干PE或PEN线平面布置图（包括接地系统或装置布局）、各车间或独立单元供电系统图、地下隐蔽工程图；——“四单”：主要电气设备（包括继电保护）电缆线路试验合格报告单、安全用具及防护用品电气试验合格报告单、电气设备出厂检验合格报告单或安装交接性试验报告单、接地装置监测（检测）数据报告单。
——“二票”：变配电站工作票、操作票；——“八制”：交接班制、巡视检查制、缺陷管理制、安全操作制、门禁制、电气相关方管理制；电气设备设施工具安全运行管理制、应急预案；——其他应提供的基础技术与管理信息资料（包括综合自动控制系统）。
2 环境条件2.1 安全技术防护措施应符合当地环境条件下的安全运行、安装检修、短路和过电压或欠电压、过电流（过载）和接地故障保护的安全要求，防护等级匹配，绝缘、屏护、间距可靠，标识清晰。
2.2 变配电站不得设置在火灾危险性为甲、乙类厂房内或毗邻处，不得设置在爆炸性气体、粉尘环境的危险区域内。
火灾危险性为甲、乙类厂房专用的10KV及以下的变配电站应符合GB 50058的相关规定；不得设置在多尘、水雾、有腐蚀性气体、地势低洼或可能积水的场所；站房和室内电缆沟应防漏、防晒，且无积水痕迹。
地下变配电室应符合相关要求。
2.3 消防通道应保持畅通，尽头式消防车道应设置回车道（场）。
2.4 预防油品流散和通风应符合以下规定：——总油量超过100kg油浸电力变压器应安装在独立的变压器间，下方设置储存变压器油的事故储油池；必要时，设置挡油和排油设施。
——预装式变电站及其干式变压器应在专用房间内采取可靠的通风排烟和降温散热措施；多层或高层建筑物内宜选用干式气体绝缘或非可燃性液体绝缘变压器。
2.5 站房门、窗及开孔应符合如下要求：——门、窗向外开启，并采用非燃烧材料制作；且不宜直通含有酸、碱、蒸汽、粉尘和噪声严重的场所；——高压室门应向低压间开，相邻配电室门应双向开启；——门、窗及孔洞应设置防小动物侵入的金属网，并遮阳、防雨雪。
变、配电站组成和一般安全要求范本

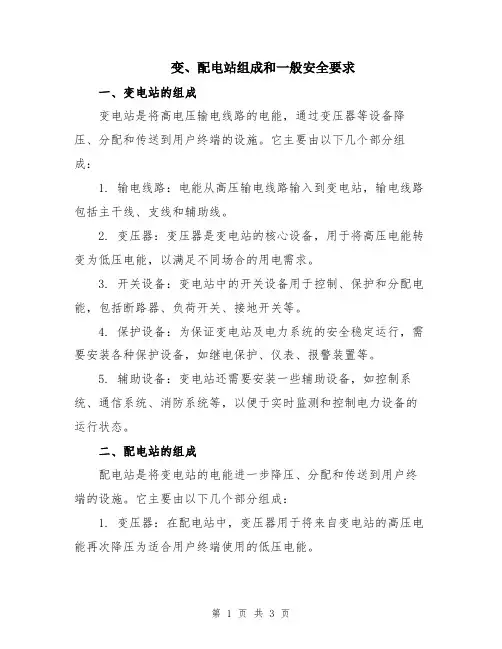

变、配电站组成和一般安全要求范本变配电站是电力系统中供电和配电的重要环节，它由多个设备和系统组成，以实现电能的传输、变压、分配和保护。
为了确保变配电站的正常运行和安全性，必须遵循一系列的安全要求和规范。
本文将介绍变配电站的组成和一般安全要求范本。
一、变配电站的组成变配电站主要由以下几个方面的设备和系统组成：1. 变电设备：包括变压器、开关设备、断路器、隔离开关、避雷器等，用于变换电压、开闭电路、保护和隔离电气设备。
2. 配电设备：包括开关柜、配电盘、电缆、电线、电表等，用于分配和计量电能。
3. 辅助设备：包括控制系统、自动化设备、监控系统、配电变压器等，用于实现变配电站的安全和自动化控制。
4. 电源设备：包括电源变压器、蓄电池、发电机组等，用于提供变配电站的电能供应和备用电源。
5. 接地系统：包括接地装置、接地网等，用于确保电气设备的安全接地。
6. 辅助设施：包括消防设施、通风设备、照明设备等，用于保障变配电站的安全和正常运行。
二、一般安全要求范本1. 设备选型和安装要求1.1 设备应符合国家和行业标准要求，并具有合格产品证书。
1.2 设备的安装应符合设备厂家的规定和相关的施工规范。
1.3 设备的安装位置和布置应符合安全间距要求，方便操作和维护。
2. 设备运行和维护要求2.1 设备运行前应进行必要的检查和试验，确保设备安全可靠。
2.2 设备的定期检修和维护应按照设备厂家的规定进行，以确保设备的正常运行和延长设备寿命周期。
2.3 设备的故障处理应及时，设备的维护保养记录应完整和准确。
3. 安全防护要求3.1 高压设备和部件应设有可靠的接地装置。
3.2 变电站内应设置合适的安全警示标识，包括高压警示标识、禁止通行标识等。
3.3 设备和电缆的绝缘性能应符合相关标准要求，防止触电事故发生。
3.4 变配电站应设置完善的防雷、防火等安全防护设施。
4. 紧急处理和事故预防要求4.1 变配电站内应设置紧急停电按钮和紧急救援设备，以应对突发情况。
变配电室和变配电设备的安全要求
变配电室和变配电设备的安全要求变配电室和变配电设备的安全要求变配电室是电力系统中的核心部件之一，其安全运行直接关系到电网的安全稳定运行。
变配电室内存在高电压电源和高电流负载设备，因而变配电室内的安全要求与其他普通厂房不同，必须按照国家相关法律、法规和技术规范进行设计、施工、运行和维护，下面将从五个方面来介绍变配电室和变配电设备的安全要求。
一、必须符合设计规范和标准变配电室应符合国家有关电气设备安装和施工规范，按照设计规范进行设计，严格符合有关标准和规范要求，如GB50051《电气设备安装工程施工质量验收规范》、DL/T5376-2010《变配电室综合运行技术规程》等。
二、必须设置完善的安全防护措施变配电室作为电站、电厂、工厂、公司、住宅等场所的主要供电、配电设施，必须设置多种安全防护措施。
如设置防鼠、防蚂蚁的保洁设施、防雷击和接地装置、防火、防爆措施等。
同时必须配备可靠的火灾报警系统、熔断器、断路器等电气保护装置，确保变配电室的运行安全。
三、必须进行日常检查和维护变配电室内的设备大多为高压、重载、高温设备，故设备的运行状态要素时进行检查和维护，保持设备的正常、稳定、安全的运行。
一般需要进行每月、每季度、每年的检测维护，让电器设备保持在一个优化的工作状态。
四、必须有人员管理变配电室内运行的设备有很高的危险性，故必须有专业人员管理和操作。
安全管理人员要经过专业培训，持有有效证书，了解和掌握安全防护措施，积极执行管理规范，定期进行安全检查，防止事故发生。
五、必须有防止误操作的措施变配电室设备都是高压设备，故任何误操作都可能导致严重的后果。
因此，应在设备重点部位设置操作指示标志、警示橙色锁挂装置等防止误操作装置，如断路器橙色锁挂、接地开关锁挂等。
另外，应在进出口设置门锁开关，只有管理员持有钥匙才能开启。
变配电室和变配电设备作为电力系统中的关键部件，必须严格遵守各项安全要求和管理规范，保证电力系统的安全、稳定和可靠的运行。
输变电工程安全文明施工设施配置标准
输变电工程安全文明施工设施配置标准一、安全设施标准化(一）安全隔离设施1。
钢管扣件组装式安全围栏适用于相对固定的施工区域（材料站、加工区等）的划定、临空作业面（包括坠落高度1。
5m 及以上的基坑)的护栏及直径大于1m 无盖板孔洞的围护。
（1）结构及形状采用钢管及扣件组装，其中立杆间距为2。
0～2。
5m，高度为1。
05～1。
2m（中间距地0.5～0.6m 高处设一道横杆），杆件强度应满足安全要求，临空作业面应设置高180mm 的挡脚板。
杆件红白油漆涂刷、间隔均匀，尺寸规范。
安全围栏的结构、形状如图1所示。
图1 钢管扣件组装式安全围栏的结构、形状示意图（2）使用要求安全围栏应与警告、提示标志配合使用，固定方式应稳定可靠,人员可接近部位水平杆突出部分不得超出100mm。
2. 门形组装式安全围栏适用于相对固定的施工区域、安全通道、重要设备保护、带电区分界、高压试验等危险区域的区划.（1）结构及形状采用围栏组件与立杆组装方式，钢管红白油漆涂刷、间隔均匀，尺寸规范。
安全围栏的结构、形状及尺寸如图2 所示.图2 门形组装式安全围栏的结构、形状及尺寸示意（2）使用要求①安全围栏应与警告标志配合使用、在同一方向上警告标志每20m至少设一块。
②安全围栏应立于水平面上,平稳可靠。
③当安全围栏出现构件焊缝开裂、破损、明显变形、严重锈蚀、油漆脱落等现象时，应经修整后方可使用。
3. 安全隔离网适用扩建工程施工区与带电设备区域的隔离。
（1)结构及形状采用立杆和隔离网组成，其中立杆跨度为2。
0～2。
5m，高度为1.05～1。
5m，立杆应满足强度要求（场地狭窄地区宜选用绝缘材料），隔离网应采用绝缘材料。
安全隔离网的结构、形状如图3 所示。
图3 安全隔离网的结构、形状示意（2）使用要求安全围栏应与警告、提示标志配合使用,固定方式根据现场实际情况采用,应稳定可靠。
与带电区域设备的隔离围栏应留有足够的安全距离.4。
提示遮栏适用施工区域的划分与提示(如变电站内施工作业区、吊装作业区、电缆沟道及设备临时堆放区，以及线路施工作业区等的围护)。
【附件】配电网安健环设施标准
Q/CSG 中国南方电网有限责任公司企业标准中国南方电网有限责任公司配电网安健环设施标准前言为建立和健全中国南方电网有限责任公司配电网安健环设施标准，规范配电网运行管理，加强配电网设备安全警示标识，防范触电、配电网设施受损等现象，减少安全运行隐患，规避相关法律风险，特制定本标准。
本标准是在参照国家标准、行业标准及相关技术规范、规定的基础上，结合中国南方电网有限责任公司企业标准《变电站安健环设施标准》和《架空线路及电缆安健环设施标准》的部分内容，按照配电网运行管理工作的实际要求而提出并编制，适用于中国南方电网有限责任公司管辖的10kV及以下配电线路、设备、设施及生产场所的运行和管理工作，20kV及客户资产配电线路及设备参照执行。
标准中涉及企业VI部分参见《中国南方电网有限责任公司视觉识别系统管理手册》。
本标准由中国南方电网有限责任公司生产设备管理部提出、归口管理和负责解释。
本标准起草单位：广东电网有限责任公司佛山供电局本标准主要起草人：王俊丰、李有铖、顾衍璋、周强辅、彭发东、邹俊英、周文友、孙广慧、罗健铿、区伟潮、林峻、李毅东、谢文、麦灿波、闫会杰、黄杨珏、汪进锋。
本标准由中国南方电网有限责任公司标准化委员会批准。
执行中的问题和意见，请及时反馈给中国南方电网有限责任公司生产设备管理部。
目录前言 (II)1安全设施标准 (1)1.1适用范围 (1)1.2规范性引用文件 (1)1.3术语和定义 (2)1.4安全设施的总体配置和制作要求 (4)1.4.1制作要求 (4)1.4.2设置要求 (5)1.4.3安装固定要求 (7)1.5安全标志 (7)1.5.1一般规定 (7)1.5.2禁止标志及设置规范 (7)1.5.3警告标志及设置规范 (16)1.5.4指令标志及设置规范 (20)1.5.5提示标志及设置规范 (25)1.5.6消防安全标志及设置规范 (28)1.5.7其它标志及设置规范 (41)1.6设备及设施标志 (51)1.6.1一般规定 (51)1.6.210kV配电线路标志及设置规范 (51)1.6.30.4kV及以下配电线路标志及设置规范 (64)1.6.4户外配电设备标志及设置规范 (66)1.6.5电房及户内配电设备标志及设置规范 (67)1.6.6安全工器具及带电作业工具标志及设置规范 (80)1.7安全警示线 (82)1.7.1一般规定 (82)1.7.2安全警示线 (82)1.7.3禁止阻塞线 (83)1.7.4减速提示线 (83)1.7.5防止踏空线 (84)1.7.6防止碰头线 (84)1.7.7防止绊跤线 (85)1.7.8车辆通道边缘警示线 (85)1.7.9安全警示线制作要求及配置原则 (85)1.8安全防护 (88)1.8.1一般规定 (88)1.8.2头部防护 (88)1.8.3眼面部防护 (89)1.8.4呼吸道防护 (89)1.8.5耳部防护 (90)1.8.6手部防护 (90)1.8.7脚部防护 (91)1.8.8身躯防护 (91)1.8.9其它安全防护 (92)2健康设施标准 (101)2.1适用范围 (101)2.2规范性引用文件 (101)2.3健康设施标准分类及标准 (102)2.3.1急救药箱标志标准 (102)2.3.2急救药箱配置标准 (102)2.3.3现场紧急救护知识指导标准 (104)2.3.4配网运行人员健康情况记录卡标准 (105)2.3.5照明照度标准 (105)2.3.6电磁防护标准 (107)2.3.7噪声控制标准 (107)2.3.8生活用水标准 (108)2.3.9SF6气体电房安全设施标准 (108)2.3.10生产场地安全通道设置标准 (108)3环境设施标准 (109)3.1适用范围 (109)3.2规范性引用文件 (109)3.3环境设施标志分类及标准 (109)3.3.1供电所外观标准 (109)3.3.2功能区间标准 (111)3.3.3张贴标准 (113)3.3.4车辆标准 (115)3.3.5文件资料标准 (116)3.3.6办公设施配置标准 (119)3.3.7安全工器具基本配置标准 (120)附录A 配网生产班组柜、架配置参考 (121)附录B 配网安全生产宣传用语应用参考 (131)附录C《中国南方电网有限责任公司视觉识别管理手册》相关内容 (132)附录D 配电站和开关站安健环安装标准参考 (144)中国南方电网有限责任公司配电网安健环设施标准1 安全设施标准1.1 适用范围本标准规定了在容易发生事故或危险性较大的场所中安全设施的制作标准和配置原则，目的是使安全设施的使用规范化，减少和避免事故的发生。
变配电设备安全设施配置
变配电设备安全设施配置一、交、直流配电室及就地配电设备1.配电室入口醒目位置，应装设表明电压等级、编号、名称的建筑物标志牌（直流配电室还应注明电源性质）和“未经许可不得入内”禁止标志牌。
2.配电室出入口门应向外开启，并选用室内开门不用钥匙的自动门锁。
3.配电室出入口应加装高度不小于400mm的防小动物板，防小动物板在工作需要或特殊情况下应易于取下。
4.长度大于7m的配电室至少应设有2个出口，其位置应按从室内任一点到达出口的（直线）距离不大于30m进行设置。
5.配电室通风孔、穿墙孔洞、百叶窗均应安装网栅，以防小动物进入。
6.相邻配电室室内联通门应选用双向自由门，且不应上锁。
7.配电室建筑的耐火等级不应低于二级，窗子应常闭，外墙上所有的孔洞均应堵塞或加网栅，走廊内不应有门槛或台阶，金属门窗以及屋内或屋外配电装置的金属结构均应防锈。
8.配电室内交、直流配电柜（开关柜）屏前0.8m处，应标有安全警戒线。
9.屏柜的备用间隔应用盖板盖住，盖板上应标有禁止阻塞线。
10.交、直流配电柜（屏）前、后门楣处，应装设设备标识牌。
11.手车式、成套式开关柜柜前、柜后门上，应装设设备标志牌。
12.安装与操作柜面板上的就地控制盘，应有表明设备名称、编号的标志牌。
13.交、直流配电柜（屏）盘面上的仪表、操作按钮、操作手柄，均应有名称标志牌。
14.配电室硬母线应标明相色，软母线应标明相位。
15.配电室应安装事故通风设备，通风机应能在配电室外进行启、停操作。
16.敞开式配电盘柜、控制屏、保护屏应装有防止人员误碰带电设备的防护网、防护栏杆或防护门，并在其醒目位置装设“当心触电”警告标志牌。
17.交、直流配电室消防器材，应按相关规定配备。
二、变压器1.室外独立安装的变压器应装设高度不低于1.5m的固定、全封闭的围栏或隔墙，围栏或隔墙与变压器本体距离不宜小于3m。
2.室外独立安装的变压器围栏四周，应装设“止步高压危险”警告标志牌，每侧至少应有一个，相邻标志牌间隔不应超过20m。
正确设置变电站设备与安全标志范本
正确设置变电站设备与安全标志范本变电站是电网系统中的重要组成部分，起着电能变换、传输和分配的功能。
为了保障变电站的设备正常运行和工作人员的安全，正确设置变电站设备与安全标志至关重要。
下面将介绍变电站设备的正确设置和安全标志范本，以确保变电站的正常运行和工作人员的安全。
1. 变电站设备的正确设置在变电站设备的正确设置中，需要注意以下几个方面：(1) 电缆通道设置电缆通道是电缆敷设的通道，为了确保电缆的安全敷设和维护，需要进行正确的设置。
首先是选择合适的通道类型，如地下通道或地面槽道，并按照设计要求进行敷设，保证电缆的保护和维修的便利性。
其次是设置合适的支架和吊装设备，确保电缆的安全悬挂和支撑。
(2) 设备安装位置各种设备在变电站中的安装位置要经过合理规划和布局，以保证设备的安全运行和操作的方便性。
例如，高压设备和低压设备应分开设置，防止发生火灾和电击事故。
此外，还要确保设备的良好通风和散热，避免设备过热引发故障。
(3) 地线和接地装置设置地线和接地装置在变电站中起到保护设备和人身安全的重要作用。
在设置地线和接地装置时，要按照相关规定和标准进行操作。
例如，地线的敷设要符合电缆敷设规范，并保证与设备的可靠连接。
接地装置的设置要选择适当的位置，确保地焊装置和地网之间的连接良好，以确保接地的可靠性。
2. 安全标志范本为了提醒人员注意安全和正确操作，变电站需要设置各种安全标志。
以下是几种常见的安全标志范本：(1) 禁止入内标志这种标志用于禁止未经许可的人员进入危险区域，比如高压设备室。
标志通常为红色底色，上面画有一个黑色的禁止进入符号，下方标注“禁止入内”字样。
(2) 高压警示标志高压警示标志用于提醒人员注意高压电的存在，以防止触电事故的发生。
标志通常为黄色底色，上面画有一个红色的闪电符号，下方标注“高压危险”字样。
(3) 紧急停止按钮标志紧急停止按钮标志用于标识紧急停止按钮的位置，以便人员在紧急情况下快速找到并按下按钮。
电力系统中变配电设备的安全要求
电力系统中变配电设备的安全要求首先，变配电设备应符合国家相关标准和规范的要求。
这些标准和规范涉及了设备的设计、制造、安装、运行和维护等方面的要求，确保设备的安全可靠性。
其次，变配电设备应具备良好的绝缘性能。
绝缘性能是保证设备避免电气击穿和漏电的重要指标，设备的绝缘材料和结构设计应能够在额定电压和频率下保持良好的绝缘性能，避免电弧和火灾等安全事故的发生。
再次，变配电设备应具备合适的过电压和过电流保护装置。
过电压和过电流是导致设备损坏和事故发生的主要原因之一，设备上应安装合适的保护装置，及时切断电路或限制电流，保护设备和用户的安全。
此外，变配电设备应具备合适的通风和散热设备。
由于变配电设备在工作过程中会产生大量热量，设备上应设置通风口和散热器等装置，确保设备的散热效果，避免设备因过热而引发火灾或设备损坏。
还有，变配电设备应具备可靠的机械和电气连接。
在设备的设计和制造过程中，应严格控制和检测设备的机械和电气连接，确保连接的可靠性和稳定性，避免因连接不牢固而产生的安全隐患。
最后，变配电设备应具备可靠的维护和检修措施。
设备的维护和检修是保证设备长期安全运行的重要环节，应制定相应的维护和检修计划，定期对设备进行检测、维修和更换，及时排除设备的故障和隐患。
总之，电力系统中的变配电设备的安全要求包括符合国家标准和规范、具备良好的绝缘性能、配备过电压和过电流保护装置、设置适当的通风和散热设备、具备可靠的机械和电气连接，以及可靠的维护和检修措施等。
只有满足这些安全要求，才能确保变配电设备的安全运行，保护电力系统的稳定运行和用户的用电安全。
电器设施设备配置安全要求范文
电器设施设备配置安全要求范文一、引言电器设施设备在现代社会中扮演着重要的角色，其配置合理与否，直接关系到电器设施设备的安全性。
为了最大程度地保障电器设施设备的安全运行，有必要明确电器设施设备配置的安全要求。
本文将就此问题展开详细的探讨。
二、电器设施设备配置的安全要求1.合理的设备间距与通道布置电器设施设备在配置时应保留合理的设备间距和通道布置，确保设备之间有足够的空间进行操作、维修和检修。
过密的设备间距和不合理的通道布置会给操作人员带来安全隐患，并且加大故障排查和维护的困难。
2.适宜的设备固定与支架配置电器设施设备在配置时应考虑设备固定和支架配置的适宜性，确保设备能够牢固地安装在固定位置上，并且支架能够承受设备的重量。
这样可以避免设备因为受力过大而导致倾斜或者脱落，造成安全事故。
3.合理的电缆布线与接地配置电器设施设备配置时应考虑电缆布线与接地配置的合理性，确保电缆的走向清晰、整齐，并且有合适的保护措施。
电器设施设备的接地也应符合相关的安全要求，保证其与大地的良好连接，防止电器设备因为电流泄漏而产生电击等安全风险。
4.充分考虑设备的通风与散热电器设施设备配置时应充分考虑设备的通风与散热情况，确保设备能够正常运行。
设备过热可能会导致电气故障、性能下降甚至起火等安全问题，所以合理的通风与散热设计非常重要。
5.合适的备份与冗余配置电器设施设备配置时应考虑合适的备份与冗余配置，以防止单点故障引发系统整体性能下降或者瘫痪。
备份设备应符合相关的安全标准和技术规范，保证在原设备发生故障时能够及时替代。
6.符合规范的可靠性与安全性测试电器设施设备在配置完成后应进行符合规范的可靠性与安全性测试，确保设备满足相关的性能要求和安全标准。
这些测试应由专业人员进行，确保测试过程的科学性和准确性。
三、结论电器设施设备配置的安全要求对于保障设备的正常运行和操作人员的安全至关重要。
合理的设备间距与通道布置、适宜的设备固定与支架配置、合理的电缆布线与接地配置、充分考虑设备的通风与散热、合适的备份与冗余配置以及符合规范的可靠性与安全性测试，都是确保电器设施设备配置安全要求的重要环节。
变配电室消防设施配置
变配电室消防设施配置4．9．1 可燃油油浸电力变压器室的耐火等级应为一级。
非燃或难燃介质的电力变压器室、电压为10(6)kV的配电装置室和电容器室的耐火等级不应低于二级。
低压配电装置室和电容器室的耐火等级不应低于三级。
4．9．2 配变电所的门应为防火门，并应符合下列规定：1 配变电所位于高层主体建筑(或裙房)内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；2 配变电所位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；3 配变电所位于多层建筑物的一层时，通向相邻房间或过道的门应为乙级防火门；4 配变电所位于地下层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门；5 配变电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；6 配变电所直接通向室外的门应为丙级防火门。
4．10．3 当变压器室、电容器室采用机械通风或配变电所位于地下层时，其专用通风管道应采用非燃烧材料制作。
4. 10．7 变压器室、电容器室、配电装置室、控制室内不应有与其无关的管道通过。
《建筑设计防火规范》（50016-2014）5．2．3 民用建筑与单独建造的变电站的防火间距应符合本规范第3．4．1条有关室外变、配电站的规定，但与单独建造的终端变电站的防火间距，可根据变电站的耐火等级按本规范第5．2．2条有关民用建筑的规定确定。
民用建筑与10kV及以下的预装式变电站的防火间距不应小于3m。
5．4．12 燃油或燃气锅炉、油浸变压器、充有可燃油的高压电容器和多油开关等，宜设置在建筑外的专用房间内；确需贴邻民用建筑布置时，应采用防火墙与所贴邻的建筑分隔，且不应贴邻人员密集场所，该专用房间的耐火等级不应低于二级；确需布置在民用建筑内时，不应布置在人员密集场所的上一层、下一层或贴邻，并应符合下列规定：1 燃油或燃气锅炉房、变压器室应设置在首层或地下一层的靠外墙部位2 锅炉房、变压器室的疏散门均应直通室外或安全出口。
配电站安健环设置示例
一、终端（环网）式配单台变压器配电站安健环设施配置图1/ 261、高压配电室门牌2、变压器室门牌3、低压配电室门牌配置原则：（1）固定于室内配电站门显眼位置。
（2）对于设置有独立高压室、低压室、变压器室的室内配电站，应在各独立室门处分别设置门牌，并分别注明高压室、低压室、变压器室。
（3）室内配电站的变压器室内如只放置一台变压器，则门牌上应注明该变压器位置编号。
4、“门口一带严禁停放车辆、堆放杂物等”标志牌配置原则：（1）设置在电房的门上（2）设置在台架变、坐地式台变的围栏或围墙的门上5、“未经许可不得入内”标志牌配置原则：（1）设置在电房出入口处的适当位置（2）设置在电缆隧道出入口处的适当位置6、“止步高压危险”标志牌配置原则：（1）设置在电房的正门及箱变、电缆分接箱的外壳四周（2）设置在台架变、坐地式台变的围墙、围栏及门上（3）设置在户内变压器的围栏或变压器室门上7、防鼠挡板配置原则：（1）为防止小动物短路故障引发的电气事故，在各户内电房、电缆室等出人口处，应装设防小动物挡板。
（2）防小动物挡板宜采用工程塑料、铝合金、不锈钢等不易生锈、变形的材料制造，其上部要求设置防止绊跤线标志（防止绊跤线采用450 间隔斜线排列进行标注，其中黄色线宽度一般在l00mm～150mm，黑色线宽度一般在75mm～l00mm），标志线宽应为80mm。
颜色应采用淡灰色（全国涂料和颜色标准化技术委员会GBSG51001-94，序号B03），如为不锈钢材质，可取不锈钢自身颜色。
（3）防小动物挡板的基本尺寸如图所示，实际应用时，宽度可根据实际情况作适当调整。
8、“紧急出口”标志牌配置原则：设置在便于安全疏散的紧急出口，与方向箭头结合设在通向紧急出口的通道、楼梯口等处9、灭火器箱配置原则：（1）指示灭火器存放的位置（2）放置在灭火器、灭火器箱正上方10、禁止阻塞线配置原则：禁止阻塞线是禁止在相应的设备前停放物体，以免意外的发生，有下面两种。
变配电所的安全要求
变配电所的安全要求1. 引言配电所作为供电系统的关键环节，其安全性直接关系到电力系统的运行稳定和用户用电的安全。
为确保配电所的安全操作和设备的可靠运行，制定一系列的安全要求是必要的。
2. 设备选用配电所的设备选择应符合国家标准和规范，以确保设备的质量和可靠性。
设备应具备防火、防爆、防雷击、防尘、防潮等功能，并且需要经过严格的质量监督和测试。
3. 配电所的布局设计配电所的布局设计应满足以下要求：合理布局，便于设备的维修和检修；设置适当的通道和出口，以确保人员在紧急情况下的安全疏散；配电所内设备的摆放要整齐、稳固、符合所在区域的规定和要求。
4. 配电设备的安装与维护配电设备的安装应由具备相应资质的专业人员进行，并按照相关技术规范和操作规程进行，确保设备的正确安装。
设备的维护应按照规定的周期进行，定期巡视、检修和更换损坏或老化的设备，确保设备处于良好的工作状态。
5. 进出配电所的安全措施为了保障配电所的安全，应设置相应的进出口通道，并配备门禁系统和安全监控系统，控制人员的进出，并及时发现和处理安全隐患。
进入配电所的人员应穿戴符合规定的个人防护用品，并严格执行操作规程和安全操作规定。
6. 配电所的操作与维护人员的培训与考核配电所的操作与维护人员应接受相关的培训，包括操作规程、安全操作规定、应急处理等内容。
培训结束后，应进行考核，确保人员具备相应的操作和应急处理能力。
7. 安全演练与事故处理配电所应定期进行安全演练，模拟各种紧急情况，全面检验人员的应急处理能力，并根据演练结果对不足之处进行改进。
发生事故时，应立即采取应急措施，迅速排查事故原因，并在事故处理中坚持依法、及时、公开、公正的原则。
8. 配电所的风险评估与防范措施配电所的风险评估是保障其安全的重要环节。
应进行全面的风险评估，识别潜在的安全隐患，并制定相应的防范措施，包括火灾防护、漏电防护、电磁辐射防护等，确保人员和设备的安全。
9. 配电所的定期巡检与维护记录配电所的定期巡检和维护工作应有详细的记录，包括每一次巡检的时间、人员、巡检内容和存在的问题等，并及时处理和记录相关措施。
湖北省10kV及以下配电网设施配置技术规范
湖北省10kV及以下配电网设施配置技术规范湖北省10kV及以下配电网设施配置技术规范包括以下方面的内容：一、设备配置1. 变电站配置：根据配电网的规模和负荷需求确定变电站的容量和数量。
变电站应包括主变压器、高压开关设备、低压开关设备、自动化设备等。
2. 高压开关设备配置：根据负荷需求确定高压开关设备的容量和数量。
高压开关设备应包括断路器、隔离开关、负荷开关等。
3. 低压开关设备配置：根据负荷需求确定低压开关设备的容量和数量。
低压开关设备应包括断路器、接触器、保护器等。
4. 配电变压器配置：根据负荷需求确定配电变压器的容量和数量。
配电变压器应具有适当的额定容量和绕组连接方式。
5. 电缆和导线配置：根据负荷需求确定电缆和导线的规格和数量。
电缆和导线应具有适当的导电能力和耐久性。
二、设备安装与布置1. 变电站安装与布置：变电站应按照相关标准和规范进行安装和布置，包括设备间距离、通道宽度、防火措施等。
2. 开关设备安装与布置：高压开关设备和低压开关设备应按照相关标准和规范进行安装和布置，包括设备间距离、接地方式、防护措施等。
3. 变压器安装与布置：配电变压器应按照相关标准和规范进行安装和布置，包括设备间距离、散热措施、防护措施等。
4. 电缆和导线安装与布置：电缆和导线应按照相关标准和规范进行安装和布置，包括敷设方式、接地方式、防护措施等。
三、设备运行与维护1. 设备运行管理：配电网设备应按照运行管理规定进行操作和维护，包括设备状态监测、故障处理、巡视检查等。
2. 设备维护管理：配电网设备应按照维护管理规定进行定期检修和维护，包括设备清洁、润滑、紧固等。
3. 设备保护与安全：配电网设备应配备相应的保护装置和安全设施，包括过电流保护、过载保护、接地保护等。
四、设备更新与改造1. 设备更新计划：根据配电网的发展需求和设备老化情况，制定设备更新计划，包括设备更换、容量扩展等。
2. 设备改造计划：根据配电网的改造需求和技术进步，制定设备改造计划，包括设备升级、自动化改造等。
变配电室安全管理规范
变配电室安全管理规范变配电室作为电力系统中的重要组成部分，其安全管理至关重要。
它不仅关系到电力设备的正常运行，还直接影响到人员的生命安全和企业的生产经营。
为了确保变配电室的安全稳定运行，制定一套科学、完善的安全管理规范是必不可少的。
一、变配电室的环境要求1、变配电室应保持干燥、通风良好，避免潮湿和积水。
室内温度应控制在适宜范围内，通常为 5℃至 40℃之间，以保证设备的正常运行。
2、变配电室的门窗应完好无损，能够有效防止小动物进入。
窗户应安装防护网，门口应设置挡鼠板。
3、室内照明应充足，灯具应完好无损，便于工作人员进行操作和维护。
4、变配电室的墙壁、地面应平整、清洁，无杂物堆积。
二、设备选型与安装1、变配电室所选用的电力设备应符合国家标准和行业规范，具备质量合格证明和相关认证。
2、设备的安装应严格按照设计图纸和安装说明书进行，确保安装牢固、接线正确。
3、高压设备与低压设备之间应保持足够的安全距离，以防止发生短路和触电事故。
4、设备的接地系统应良好，接地电阻应符合规定要求，以保障人身安全和设备正常运行。
三、安全防护设施1、变配电室应配备完善的消防设施，如灭火器、消防沙箱、消防斧等，并定期进行检查和维护，确保其处于良好状态。
2、应安装烟雾报警器和温度报警器，及时发现火灾隐患。
3、变配电室的入口处应设置明显的“止步，高压危险”等警示标识。
4、设备的操作手柄、按钮等应标有清晰的指示标识，便于操作人员正确操作。
四、人员管理1、变配电室的工作人员应具备相应的资质和技能，熟悉电力设备的操作和维护知识。
2、工作人员应严格遵守操作规程，严禁违规操作。
3、进入变配电室的人员应进行登记，非工作人员未经许可不得擅自进入。
4、工作人员应定期进行安全培训和应急演练，提高安全意识和应急处理能力。
五、日常巡检与维护1、制定详细的巡检计划，定期对变配电室的设备进行巡检。
巡检内容包括设备的运行状态、温度、声音、仪表指示等。
2、对发现的问题和隐患应及时记录，并采取有效的措施进行处理。
输变电工程安全文明施工设施标准化配置表
2
门形组装式安全围栏
★
米
参照《国家电网公司输变电工程安全文明施工
标准化管理办法》
200
200
0
适用于相对固定的施工区域、安全通道、重要设备保护、带电区分界、高压试验等危险区域的区划
/
3
临时休息棚
套
自定
1
1
0
按需设置，含配套设施（饮水、吸烟、休息）
/
4
区域指示牌
套
自定
1
1
0
置于站区门口附近
/
5
限速、限高标志
1
1
0
“禁止吸烟”、“禁止烟火”等
/
2
警告标志
★
块
符合GB 2894-2008要求
1
1
0
“当心扎脚”、“当心伤手”、“当心落物”等
/
3
指令标志
★
块
符合GB 2894-2008要求
1
1
0
“必须戴安全帽”、“必须戴防护手套”、“必须穿防护鞋”等
/
4.站内分区隔离设施
1
禁止标志
★
块
自定
“禁止跨越”，每块间距15m至20m
/
3
指令标志
★
块
符合GB 2894-2008要求
1
0
1
“必须戴安全帽”、“必须戴防护手套”、“必须戴遮光护目镜”等
/
5.3模板安/拆作业
1
禁止标志
★
块
符合GB 2894-2008要求
1
0
1
“禁止跨越”、“禁止通行” 等
/
2
警告标志
★
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变配电设备安全设施配置
一、交、直流配电室及就地配电设备
1. 配电室入口醒目位置，应装设表明电压等级、编号、名称的建筑物
标志牌（直流配电室还应注明电源性质）和“未经许可不得入内”禁
止标志牌。
2. 配电室出入口门应向外开启，并选用室内开门不用钥匙的自动门锁。
3. 配电室出入口应加装高度不小于400mm的防小动物板，防小动物板在工作需要或特殊情况下应易于取下。
4. 长度大于7m的配电室至少应设有2个出口，其位置应按从室内任一点到达出口的（直线）距离不大于30m进行设置。
5. 配电室通风孔、穿墙孔洞、百叶窗均应安装网栅，以防小动物进入。
6. 相邻配电室室内联通门应选用双向自由门，且不应上锁。
7. 配电室建筑的耐火等级不应低于二级，窗子应常闭，外墙上所有的孔洞均应堵塞或加网栅，走廊内不应有门槛或台阶，金属门窗以及屋内或屋外配电装置的金属结构均应防锈。
8. 配电室内交、直流配电柜（开关柜）屏前0.8m处，应标有安全警戒线。
9. 屏柜的备用间隔应用盖板盖住，盖板上应标有禁止阻塞线。
10. 交、直流配电柜（屏）前、后门楣处，应装设设备标识牌。
11. 手车式、成套式开关柜柜前、柜后门上，应装设设备标志牌
12. 安装与操作柜面板上的就地控制盘，应有表明设备名称、编号的标志牌。
13. 交、直流配电柜（屏）盘面上的仪表、操作按钮、操作手柄，均应有名称标志牌。
14. 配电室硬母线应标明相色，软母线应标明相位。
15. 配电室应安装事故通风设备，通风机应能在配电室外进行启、停操作。
16. 敞开式配电盘柜、控制屏、保护屏应装有防止人员误碰带电设备
的防护网、防护栏杆或防护门，并在其醒目位置装设“当心触电”警告标志牌。
17. 交、直流配电室消防器材，应按相关规定配备。
二、变压器
1. 室外独立安装的变压器应装设高度不低于1.5m的固定、全封闭的
围栏或隔墙，围栏或隔墙与变压器本体距离不宜小于3m。
2. 室外独立安装的变压器围栏四周，应装设“止步高压危险”警告标
志牌，每侧至少应有一个，相邻标志牌间隔不应超过20m。
3. 室外油浸式变压器围栏上，应装设“禁止烟火”禁止标志牌和“重点防火部位”文字标志牌。
4. 室外变压器本体醒目位置，应装设设备标志牌。
单相变压器每相，应装设标注名称、编号、相位的标志牌；线路电抗器每相，应装设表明线路电压等级、名称、相位的标志牌。
5. 室外变压器本体爬梯上，应装设“禁止攀登高压危险”禁止标志牌。
6. 按照规定（DL5027-1993），室外单台油量在1000kg以上的变压器及其他油浸式电气设备，应设置储油坑和排油设施。
储油坑容积应按容纳100%设备油量或20%设备油量确定，当按20%油量设置储油坑时，坑底应设有排油管，排
油管内径不应小于100mm，管口应加装铁栅滤网。
储油坑内应设有净距不大于40mm的栅格，栅格上部铺设卵石，设置厚度不小于250mm，卵石粒径应为50 —80mm。
7. 风冷变压器的风冷器上，并装设表明编号、名称的设备标志牌；风
冷器上应标明风扇转动方向。
8. 变压器输入侧、输出侧均应标明相色。
9. 变压器进出线构架爬梯距离地面1.5m处，应装设防护门（遮拦门），防护门（遮拦门）上应装设“禁止攀登高压危险”禁止标志牌。
防护门应为红色，并加锁。
10. 变压器放油门上因悬挂“禁止操作”禁止标志牌。
11. 变压器容量在120MV A及以上时，宜设置固定灭火装置；新建、扩建或改建的单机容量为200MW及以上的火力发电企业，其主变压器和常用高压变压器应设置固定水喷雾灭火装置。
12. 按照DL5027 —1993中7.3.2和7.3.3的规定，油量为2500kg及以上的室外变压器之间，防火距离小于规定时，应在变压器之间设置防火隔墙。
油量在2500kg及以上的变压器与油量在600kg及以上的充油电气设备之间，防火距离小于5m时，应设置防火隔墙。
防火隔墙与变压器散热器外缘之间应有不少于1m的散热空间。
防火隔墙高度宜高于变压器油枕顶端0.3m，宽度大于储油坑两侧各0.6m，并应达到国家一级耐火等级。
13. 室内变压器室入口应装设建筑物标志牌、“禁止烟火”禁止标志牌、“必须戴安全帽”指令标志牌和“防火重点部位”文字标志牌。
14. 室内油浸式变压器应设置事故排烟或清烟设施。
15. 变压器消防器材按相关规定配备。
三、蓄电池室
1. 蓄电池室入口应装设建筑物标志牌、“注意通风”警告标志牌、“禁止烟火”禁止标志牌和“防火重点部位”文字标志牌。
2. 按照DL5027 —1993中7.5.4的规定，蓄电池室应装有通风装置，通风道应单独设置，不应通向烟道或厂房内的总通风系统，距离通风管出口10m内有引爆物质场所时，通风管的出风口至少应高出该建筑物屋顶2m。
3. 蓄电池室照明、排风机和空调机应使用防爆型，开关、熔断器、插
座等应装在蓄电池室的外面。
蓄电池室的照明线应采用耐酸导线，并用暗线敷设。
4. 蓄电池室门应向外开，室内醒目位置应装设“当心腐蚀”警告标志牌。
5. 蓄电池室内应装设紧急洗眼装置，并在其上方0.5m处装设“紧急洗眼水”提示标志牌。
6. 蓄电池室消防器材按规定标配。
电缆安全设施
一、电缆
1. 电缆两端应悬挂标志牌，标明电缆编号、型号、始点、终点。
2. 电缆穿墙进出两端和防火隔墙两侧应至少涂刷1m长的合格防火
涂料或其他阻燃物质，防火涂料应涂刷均匀，涂刷厚度应符合要求，并保证其有
效性。
3. 按照DL5027 —1993中7410的规定，当多个电缆头并排安装时，应在电缆头之间加隔板或填充阻燃材料。
4. 按照DL5027 —1993中7.4.12的规定，电缆中间接头盒的两侧及其邻近区域，应增加防火包带等阻燃措施。
5. 电缆敷设在易积粉尘或易燃的地方时，应采用封闭电缆槽或穿电缆保护管。
二、电缆夹层
1. 电缆夹层入口应装设建筑物标志牌，“禁止烟火”禁止标志牌、“必须带安全帽”指令标志牌和“防火重点部位”文字标志牌，入口有效高度低于1.8m处应标有防止碰头线。
电缆夹层门应为耐火防爆材料制作。
2. 电缆夹层出入口应加装高度不低于400mm的防小动物板，防小
动物板在工作需要或特殊情况下应易于取下。
3. 电缆夹层高度低于2.5m时，照明应有防止触电的措施或采用24V
及以下的安全电压。
4. 电缆夹层主要电缆桥架电缆上应敷设感温电缆，主电缆层内应装设烟雾报警装置，报警装置应引入主控室报警显示。
5. 电缆夹层消防器材按规定配备。
三、电缆隧道（沟）和电缆桥架
1. 电缆隧道入口醒目位置应装设“必须戴安全帽”和“注意通风”指令标志牌、“防火重点部位”文字标志牌及整个电缆隧道平面示意图，入口盖板上应标有禁止阻塞线。
2. 电缆隧道内应设置指向最近安全出口处的导向箭头，主隧道、各
分支拐弯处还应在醒目位置装设整个电缆隧道平面示意图，并在电缆
隧道示意图上醒目标注所处位置及各出入口位置。
3. 电缆隧道内宜装设适当数量的“当心碰头”文字标志牌，有效高度低于1.8m 且低于隧道其他位置处，还应有防止碰头线。
4. 电缆隧道内应装设烟雾报警装置，报警装置应引入主控报警显示。
5. 电缆隧道不应有渗漏水现象，应装有自动排水设施，并保持良好的可用状态。
6. 按照DL5000 —2000中13.9.3的规定，电缆隧道内照明宜采用
24V的电压供电，如采用220V的电压，应有防触电措施。
7. 主电缆隧道以及重要回路电缆沟中应按照规定设置防火门、防火墙。
电缆隧道门应为耐火防爆材料制作，正常情况下，防火门是打开的，并通过易烧断的绳子拉住，当火情发生时，绳子能快速烧断，防火门通过闭门器能快速关闭。
8. 电缆廊道内宜每隔60m划分防火隔段，每隔防火隔段应采用合格的耐火材料封堵。
9. 靠近油管道或充油设备的电缆沟应有防火延燃措施，盖板应密封。
10. 电缆夹层和电缆隧道及穿越墙壁、楼板、柜盘等通往控制室、开关室、计算机室等处的所有电缆孔洞和盘柜之间的缝隙（含电缆穿墙套管与电缆之间的缝隙），应采用合格的不燃或阻燃材料严密封堵。
11. 电缆隧道电缆上宜敷设感温电缆，并呈S型布置。
12. 电缆隧道、电缆沟内部要保持干燥，清洁，无积水，禁止堆放杂
物。
室外电缆沟沟壁边缘和排管的人孔，宜高出地坪约100mm，盖
板及入口应做好防水措施；电缆隧道与其他工业水管沟交叉时，应采取妥善的防
水措施。
电缆隧道宜采用自然通风，但不应作为通风系统的进风道。
按照
DL5053 —1996中4.0.17.7的规定，隧道应设置带有爬梯的人孔，相邻人孔间距不应大于75m，人孔距终端不宜超过
5m，人孔直径不应小于700mm。
13. 厂房内电缆桥架宜采用全封闭式桥架。
14. 靠近油管道或充油设备的电缆桥架应有防火延燃措施。
15. 电缆桥架电缆上面应敷设感温电缆，桥架每层之间应有防火隔板。
如需要在已完成电缆防火措施的电缆桥架上新敷设电缆，应及时增加
相应的防火措施。
