万吨污水处理厂氧化沟工艺设计说明书
10万吨污水处理厂设计说明书(氧化沟法)【精选】
水污染控制工程设计说明书姓名：学号：班级：指导老师：2018年7月28日目录1、概述 (4)1.1课程设计目的 (4)1.2课题名称 (4)1.3课题要求 (4)1.4设计任务 (4)1.5设计说明书正文内容 (5)1.6设计成果要求 (5)1.7计划进度 (6)2、设计原则、范围与依据 (6)2.1 设计原则 (6)2.2 设计范围 (6)2.3 设计依据 (7)2.4工程规模和处理水质要求 (7)2.5水量的确定 (7)2.6水质的确定 (7)2.7城市污水处理工程的厂址选择 (8)3、工艺流程设计 (8)3.1工艺流程的比较 (8)3.1.1工艺的比选 (11)3.2主要污水处理构筑物选型及设计参数 (13)3.2.1中格栅 (13)3.2.2泵站 (13)3.2.3细格栅 (14)3.2.3沉沙池 (14)3.2.4卡鲁塞尔氧化沟计算 (15)3.2.6平流式消毒接触池 (16)3.3污水处理辅助构筑物设计 (16)3.3.1泵房设计 (16)3.3.2曝气机数量 (16)3.3.3加氯设备 (16)3.3.4集泥池 (16)3.3.5回流污泥泵的选择 (16)3.3.6剩余污泥泵选择 (17)3.3.7竖流浓缩池的设计 (17)3.3.8污泥脱水 (17)3.4构筑物表格 (17)3.5设备表 (19)3.4污水处理厂平面布置设计 (20)3.4.1平面布置原则 (20)3.4.2平面布置 (22)3.5污水处理厂高程布置 (24)3.5.2高程布置原则 (24)3.5.3污水处理构筑物的水面标高、池顶标高及池底标高 (25)污泥高程布置表 (26)4、经济预算 (27)4.2运行费用 (28)5、总结 (29)1、概述1.1课程设计目的1. 通过污水处理厂课程设计，巩固学习成果，加深对《水污染控制工程》课程内容的学习与理解，使学生学习使用规范、手册与文献资料，进一步掌握设计原则、方法等步骤，达到巩固、消化课程的主要内容的目的；2. 锻炼独立工作能力，对污水处理厂的主体构筑物、辅助设施、计量设备及污水厂总体规划、管道系统做到一般的技术设计深度，培养和提高计算能力、设计和绘图水平；3. 在教师指导下，基本能独立完成一个中、小型污水处理厂工艺设计，锻炼和提高学生分析及解决工程问题的能力。
20万吨氧化沟法污水处理厂工艺设计
20万吨氧化沟法污水处理厂工艺设计氧化沟法是一种常见的生物处理污水的方法，它通过利用微生物的降解作用来去除污水中的有机物和氮、磷等营养元素。
对于20万吨的氧化沟法污水处理厂，下面是一个简单的工艺设计方案，供参考。
一、污水处理工艺流程：1.预处理：污水首先进入预处理单元，通过格栅、沉砂池等物理和化学方式去除大颗粒悬浮物和沉积物。
2.厌氧处理：经过预处理后的污水进入厌氧池，通过厌氧微生物的作用将有机物降解生成可溶性有机物和甲烷气体。
3.好氧处理：厌氧池出水进入好氧池，好氧微生物利用可溶性有机物进行降解，产生二氧化碳和水。
4.沉淀池：好氧池出水进入沉淀池，在此处进行混凝沉淀，进一步去除悬浮物和胶体物质。
5.深度处理：经过沉淀池后的水体可进一步进行深度处理，如过滤、消毒等。
二、具体工艺单元的设计参数：1.预处理单元：- 格栅：格栅间距为10mm，以去除大颗粒悬浮物；-沉砂池：根据进水流量和停留时间确定设计容积。
2.厌氧池：-池容积：根据单位体积有机负荷和停留时间确定；-搅拌方式：采用机械搅拌或气力搅拌。
3.好氧池：-池容积：根据单位体积有机负荷和停留时间确定；-曝气方式：通常采用曝气槽和曝气机进行气候迈气。
4.沉淀池：-池容积：根据单位流量和停留时间确定；-混凝剂投加：根据水质情况确定混凝剂的种类和投加量。
5.深度处理：-过滤：采用石英砂过滤器或纤维滤池；-消毒：常用的消毒方式有氯消毒、紫外线消毒等。
三、运行控制和监测参数：1.水质监测：对进、出水进行常规的水质监测，包括COD、氨氮、总磷等指标。
2.调节控制：根据实际情况及时调整进水量、池容积、曝气量等参数，以保证处理效果。
3.污泥处理：对厌氧池和好氧池产生的污泥进行处理，如浓缩、脱水、消化等。
总结：以上是一个20万吨氧化沟法污水处理厂的工艺设计方案，其中涉及到了预处理、厌氧处理、好氧处理、沉淀池和深度处理等工艺单元。
根据实际情况和要求，还需要结合当地的环境要求和处理效果进行调整。
10万吨污水处理厂计算说明书(氧化沟法)
本设计采用地下湿式矩形合建式泵房，设计流量选用最高日最高时流量 Q 1.5046 m3 s 130000 m3 d 。 （1）泵房形式
为运行方便，采用自灌式泵房。自灌式水泵多用于常年运转的污水泵站，它 的优点是：启动及时可靠，管理方便。该泵站流量小于 2m3/s，且鉴于其设计和 施工均有一定经验可供利用，故选用矩形泵房。由于自灌式启动，故采用集水池 与机器间合建，前后设置。大开槽施工。 （2）工艺布置
①集水池最低工作水位与所需提升最高水位之间的高差为：
2.29（- -5.77） 8.06m
② 出水管管线水头损失 每一台泵单用一根出水管，其流量为 Q1 376.2 L s ，选用的管径为 DN600mm 的铸铁管，查《给水排水设计手册》第一册常用资料得流速 v 1.33 m s （介于
0.8～2.5 m s 之间），1000i 3.68。出水管出水进入一进水渠，然后再均匀流入
h0— 计算水头损失，m； g— 重力加速度，m/s2；
k— 系数，格栅受污物堵塞时水头损失增大倍数，一般采用 3；
ζ— 阻力系数，与栅条断面形状有关，可按手册提供的计算公 式和相关系数计算；设栅条断面为锐边矩形断面，β=2.42。
h1=h0k=β(s/b)4/3v2ksinα/2g =2.42×(0.01/0.01)4/3×0.82×3×sin60°/19.6 =0.21(m) （3）栅后槽总高度 H，m 设栅前渠道超高 h2=0.3m H=h＋h1＋h2=0.7+0.21+0.3=1.21(m) （4）栅槽总长度 L，m L=L1+L2+1.0+0.5+H1/tgα 式中，H1—栅前渠道深，H1=h+h2，m L=0.69＋0.35＋0.5＋1.0＋(0.7＋0.3)/tg60° =3.12(m) （5）每日栅渣量 W，m3/d W=86400QmaxW1/1000kz = 86400 0.375 0.1 =2.49(m3/d) ＞0.2(m3/d) 1000 1.30 总栅渣量 W=2.49 4=9.96(m3/d) 采用机械清渣。
20万吨氧化沟法污水处理厂工艺设计方案
20万吨氧化沟法污水处理厂工艺设计方案1 绪论1.1 我国水环境现状1.1.1 我国水污染现状水是人类必不可少的再生资源。
自然界可探测到的水量为13.6亿3km ，然而能够给人类使用的淡水量为0.4亿3km ，只占总储水量的百分之2.7。
并且中国水资源的问题矛盾非常突出和尖锐，2007年的中国水资源报告显示:中国含有总量大约为2.5万亿3m 的水资源。
北方地区含有水资源总量4980亿3m ，占全国20.4%；南方地区拥有的水资源竟然达到了20513亿3m ，比例达到了全部水资源的80%多。
多年的数据表明，水资源短缺问题已成为制约我国经济发展的重要因素，然而水资源短缺的同时，我国却普遍存在着严重的水污染问题。
水污染大体可以分为:(1)自然污染。
日起日落随着时间的流逝自然生成的污染，土地中矿物质分解产生的污染；(2)人为污染。
在人类进行普通生活或者进行生产活动时造成的对水体的污染。
人为产生的水污染可大致归纳为以下几个原因:一是人们对水资源短缺的危机感不强，对水体污染认识不够；三是水价相对低廉，老百姓用水毫不珍惜，大大咧咧；四是执法部门没有作为，没有把功夫精力放在正处，让企业工厂偷偷排放污水；五城市规划布局没有考虑周全，雨水污水难以集中处理；六是人口增长迅速，这也加剧了水体的污染。
1.1.1.1 地表水污染我国的地表水河段有着较重的有机物污染，普通老百姓在日常生活中会排放大量的有机污水，工业生产中的企业还会排放含有有毒有害物质的废水，比如农药和工业染料等等，水源水质的降低和污水处理成本的增加，对普通老百姓的生活造成了很大的影响，污水的污染加剧了水资源的短缺，也使得我国的可持续发展受到了严重的阻力。
下表1-1是国内主要河流污染情况，总体上表现为中度污染。
检测的污染指标是3NH 、5BOD 。
表1-1 2009年我国七大水系干流水质统计水系断面数（个）Ⅰ~Ⅲ类（%）Ⅳ、Ⅴ类（%）劣Ⅴ类（%）长江31 100 0 0黄河22 73 18 9珠江15 87 13 0松花江11 36 64 0淮河14 79 21 0海河 2 0 50 50辽河 4 0 0 100资料来源：全国地表水水质报告湖泊水质国家环保总局于2009年公布的数据资料显示:在经过44个湖泊的监测评价后，水质在III类水之上的水域的面积占48.9%，余下的水域全是Ⅳ类、Ⅴ类水和劣V类水。
氧化沟设计说明书2

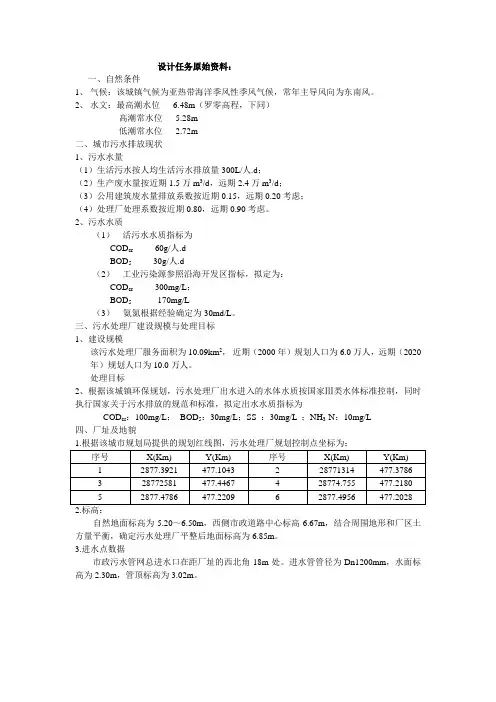

设计任务原始资料：一、自然条件1、气候：该城镇气候为亚热带海洋季风性季风气候，常年主导风向为东南风。
2、水文：最高潮水位 6.48m（罗零高程，下同）高潮常水位 5.28m低潮常水位 2.72m二、城市污水排放现状1、污水水量（1）生活污水按人均生活污水排放量300L/人.d；（2）生产废水量按近期1.5万m3/d，远期2.4万m3/d；（3）公用建筑废水量排放系数按近期0.15，远期0.20考虑；（4）处理厂处理系数按近期0.80，远期0.90考虑。
2、污水水质（1）活污水水质指标为COD cr60g/人.dBOD530g/人.d（2）工业污染源参照沿海开发区指标，拟定为：COD cr300mg/L；BOD5170mg/L（3）氨氮根据经验确定为30md/L。
三、污水处理厂建设规模与处理目标1、建设规模该污水处理厂服务面积为10.09km2，近期（2000年）规划人口为6.0万人，远期（2020年）规划人口为10.0万人。
处理目标2、根据该城镇环保规划，污水处理厂出水进入的水体水质按国家Ⅲ类水体标准控制，同时执行国家关于污水排放的规范和标准，拟定出水水质指标为COD cr：100mg/L；BOD5：30mg/L；SS ：30mg/L ；NH3-N：10mg/L四、厂址及地貌2.标高：自然地面标高为5.20～6.50m，西侧市政道路中心标高6.67m，结合周围地形和厂区土方量平衡，确定污水处理厂平整后地面标高为6.85m。
3.进水点数据市政污水管网总进水口在距厂址的西北角18m处。
进水管管径为Dn1200mm，水面标高为2.30m，管顶标高为3.02m。
废水量及水质计算近期：生活废水产生量：6.0×104×0.3＝1.8×104m 3/d处理厂进水量：Q =（1.8×104×1.15＋1.5×104）×0.8＝2.56×104m 3/d 水质计算L mg CODCODcrcr/242105.115.1108.1105.130015.1100.6604444＝＋＋＝废水产生总量产生总量⨯⨯⨯⨯⨯⨯⨯⨯=L mg BOD BOD/129105.115.1108.1105.117015.1100.630444455＝＝废水产生总量产生总量⨯+⨯⨯⨯⨯+⨯⨯⨯=远期：生活废水产生量：10×104×0.3=3×104m 3/d处理厂进水废水量：Q ＝（3×104×1.20＋2.4×104）×0.9＝5.4×104 m 3/d 水质计算L mg CODCODcrcr/240104.220.1103104.230020.1100.1604444＝＋＋＝废水产生总量产生总量⨯⨯⨯⨯⨯⨯⨯⨯=L mg BOD BOD/128104.220.1103104.217020.1100.130444455＝＝废水产生总量产生总量⨯+⨯⨯⨯⨯+⨯⨯⨯=取整后一期设计水量为Q=3×104m 3/d ，最大流量0.891212120.1110.89772.7 2.71.15 1.810 1.5102.7527/8640086400M AX Q K Q Q Q Q Q Q Q L s=∙+=∙+=∙+⎛⎫⨯⨯⨯=⨯+= ⎪⎝⎭水质L mg CODcr/242=，L mg BOD /1295=，+-4NH N 按经验取值为L mg /30。
城市污水处理工程(氧化沟工艺)说明书
前言池州市是世界闻名的历史名城，我国重要的科研、高等教育及高新技术产业基地，北方中西部和陇海、兰新地带规模最大的中心城市。
是我国新兴的现代化工业城市和世界旅游热点城市。
近年来，池州市加大了城市环境综合治理投资力度，相继实施了天然气气化工程、城市集中供热、燃气锅炉改造、城市排水及污水处理厂等一大批基础设施项目，城市环境状况明显改善。
但由于诸多因素影响，城市污水处理设施仍滞后于城市经济和可持续发展战略的要求。
池州市排水系统规划为：西郊邓家村、西南郊北石桥、北郊店子村、东北郊袁乐村、东郊浐河（第三污水处理厂）、西郊三桥等六个排水分区。
2010年城市污水处理率达到60%以上，2020年城市污水处理率达到75%以上。
目前池州市80万m3/d污水，除已经建成邓家村和北石桥二级生化处理的27万m3/d 外，其余污水均通过排水管渠、支河流最终汇入渭河，由于大量未经处理的污水排入河道致使河流水质严重污染。
根据规划，建设池州市第三污水处理厂，满足池州市的可持续发展的需求，本次设计为池州市第三污水处理厂工程。
第一章工程概述第一节设计依据一、池州市第三污水处理厂可行性研究报告批复文件国家发展计划委员会2002年6月二、池州市第三污水处理厂工程勘察、设计招标文件（第2003-01号）池州市污水处理建设管理有限责任公司2003年5月三、池州市第三污水处理厂工程勘察、设计投标文件中国市政工程西北设计研究院2003年6月四、池州市第三污水处理厂工程可行性研究报告池州市基础设施建设投资管理有限责任公司池州市市政设计研究院2001年7月五、池州市第三污水处理厂建设用地规划许可证（2002）125号池州市规划局2002年10月六、池州市第三污水处理厂建设项目选址意见书（市城规选2002年4号）池州市国土资源管理局2002年3月七、池州市第三污水处理厂征地成果表及地形图（1:1000）池州市勘察测绘院2002年10月八、关于池州市第三、第四污水处理厂排放标准的复函池州市环境保护局开发监督处2003年7月九、池州市第三污水处理厂进厂水高程池州市污水处理建设管理有限责任公司2003年5月十、《城市污水处理工程项目建设标准》（修订）建设部、国家发展计划委员会2001年6月十一、《城镇污水处理厂污染物排放标准（GB 18918-2002）》环保总局、国家质量监督检验检疫总局2002年12月十二、《室外排水设计规范（GBJ 14-87 1997年版）》建设部、国家计划委员会1997年12月十三、《氧化沟设计规程（CECS 112：2000）》中国工程建设标准化协会2000年10月十四、《污水再生利用工程设计规范（GB 50335-2002）》建设部、国家质量监督检验检疫总局2003年3月十五、国家相关现行规范、规程、规定。
【精品】氧化沟工艺处理城市污水说明计算书(DOC)
氧化沟工艺处理城市污水说明计算书(D O C)氧化沟工艺处理城市污水摘要本次毕业设计的题目为某污水处理厂设计——氧化沟工艺。
主要任务是工艺流程选择及构筑物设计和计算。
其中初步设计要完成设计说明书一份、污水处理厂总平面布置图一张、高程图一张，流程图一张，主要设备图一张，管道布置图一张；单项处理构筑物施工图设计中，主要是完成氧化沟平面图和剖面图。
该污水处理厂工程，总规模达到8万吨/日。
该污水厂的污水处理流程为：从泵房到沉砂池，进入氧化沟，二沉池，最后出水；污泥的流程为：从二沉池排出的剩余污泥首先进入浓缩池，进行污泥浓缩，然后进入消化池，经过消化的污泥再送至带式压滤机，进一步脱水后，运至垃圾填埋场。
出水执行国家污水综合排放标准（GB8978-1996）二级标准。
关键词：氧化沟工艺；消化池第一章设计概论1.1设计依据和设计任务1.1.1 原始依据1.设计题目:2.设计基础资料：1.2进出水水质处理水质达到《城镇污水处理厂污染物排放标准》（GB18918-2002）二级标准。
第二章工艺流程的确定2.2 污水处理中生物方法的比较2.2.1SBR工艺和氧化沟工艺的比较如前所述，SBR工艺和氧化沟工艺都比较适合于中小型污水厂，如果设计管理的好，都可以取得比较好的除磷脱氮效果。
但是这两种工艺又各有优缺点，分别适用于不同的情况。
a)SBR工艺由于采用合建式，不需要设置二沉地，同时由于采用微孔曝气，可以采用的水深一般为4～6m，比一般氧化沟的水深(3～4m)要深，因此在同样的负荷条件下，SBR工艺的占地面积小，如果污水处理厂所在地的征地费用比较高，对SBR工艺有利。
b)SBR工艺中一个周期的沉淀时间是由活性污泥界面的沉速、MLSS浓度、水温等因素确定的，浑水时间是由滗水器的长度、上清液的滗除速率等因素决定的，对于一个固定的反应系统，沉淀时间和滗水时间的和基本上是固定的，一般都不应小于2小时，因此，每个周期的时间短，反应时间所占的比例就低，反应池的体积利用系数降低。
氧化沟法处理城污水方案说明书
目录1 设计说明1.1城市自然条件及排水现状气象1.1.1气象常年平均气温16℃；极端温度：最高40.3℃，最低-8℃。
全年主导风向为：冬季西北风，夏季东南风，平均风速2.3m/s。
1.1.2工程地质拟建厂区现场为回填土，回填深度为8～20m，在进行地基、基础的各构筑物的结构设计的时候应慎重考虑，建议普遍采用砖基基础；土壤冰冻深度为0.1m；地震基本烈度按7级设防。
1.1.3厂址及场地现状污水处理厂拟用场地目前为一山凹地，处在蓄水区淹没线下，需大量回填并平整后常去的地面标高为±0.00m。
生活污水将通过新建管网输送到污水厂，来水水管管低标高为-4.50m，充满度为0.5m。
1.1.4污水排水接纳河流资料该污水厂的出水直接排入河流，最高洪水位<50年一遇）为-3.0m，常水位为-5.0m，枯水位为-7.0m。
1.2设计原则1>严格执行环境保护的各项规定，确保经处理后污水的排放水质达到环保局有关规定。
2>采用先进、可靠、简单的工艺使先进性和可靠性有机结合。
3>采用目前国内成熟的先进技术，尽量降低工程投资和运行费用。
4>平面布置和工程设计时，布局力求合理通畅，尽量节省占地。
5>废水处理站运行和维护管理操作应尽量简单方便。
1.3设计工艺流程图1）水量：该污水处理厂一期处理规模为30000m3/d，一期平均流量为1250m3/h,最大设计流量为1625m3/h。
<设计中取水量变化系数Kp为1.30）2）本次设计的原污水水质为：CODCr：400mg/L, BOD5：200mg/L, SS：250mg/L，VSS：175mg/l，TN：30mg/L，TP：3mg/L，pH：7～8.5。
污水厂处理后出水水质应满足《地面水环境质量标准<GB3838-88）》中规定的Ⅲ类水体标准。
出水水质应达到如下要求：CODCr≤60mg/L，BOD5≤200mg/L，SS≤20mg/L，NH3-N≤15mg/L，P≤0.5mg/L，pH6～9。
毕业设计氧化沟工艺设计计算说明书
毕业设计氧化沟工艺设计计算说明书氧化沟是一种常见的废水处理工艺，用于处理生活污水和工业废水。
本文将介绍毕业设计中氧化沟工艺设计计算的相关内容。
首先，进行氧化沟工艺设计计算前，需要明确设计的目标和要求，包括处理能力、出水水质要求和设计寿命等。
然后根据这些要求，进行工艺参数的选取和计算。
设计计算中需要确定的参数包括氧化沟池体积、进水总量、曝气量和池体长度等。
其中，氧化沟池体积的计算可以根据污水进水总量和停留时间计算得出，停留时间一般可根据污水处理工艺的要求确定。
进水总量的计算可以根据日均流量和水质参数计算得出。
曝气量的计算可以根据氧化池的BOD负荷和曝气气泡尺寸计算得出，BOD负荷可以根据进水水质和处理要求确定，曝气气泡尺寸一般经验值为3-5mm。
池体长度的计算可以根据池体宽度和流速计算得出，流速可以根据氧化池污水处理工艺的要求确定。
在进行氧化沟工艺设计计算时，还需要考虑到氧化沟的氧化能力。
氧化能力是指氧化沟对有机物负荷的去除能力，可以通过氧化力指数（DO）和曝气时间计算得出。
DO的计算可以通过污水进水DO浓度和活性生物池DO浓度的差值计算得出，曝气时间则可根据池体长度和流速计算得出。
同时，在氧化沟工艺设计计算中，还需要进行混合液混合度的计算。
混合度一般可根据混合液曝气器的排水高度和曝气器排气量计算得出，排水高度可以根据氧化沟污水处理工艺的要求确定。
最后，在完成氧化沟工艺设计计算后，还需要进行系统的优化和改进。
可以通过计算结果的分析和对比，调整工艺参数，提高氧化沟的处理效果。
总之，氧化沟工艺设计计算是毕业设计中的重要部分，设计计算的结果将直接影响氧化沟的处理能力和效果。
因此，需要认真进行参数选取和计算，不断优化和改进设计，以实现对废水的高效处理。
氧化沟工艺设计计算及说明
氧化沟工艺设计计算及说明首先是氧化沟的尺寸确定。
氧化沟的尺寸要根据处理废水的水量和水质进行确定。
一般来说，氧化沟的设计每个截面的截面积为废水流量的1.5-2倍。
另外，氧化沟的深度一般为2-3米，以保证废水在沟内有足够长的停留时间进行处理。
其次是通气量的计算。
氧化沟的通气量是指单位时间内通入氧化沟中的氧气量。
通气量的计算可以按照负荷量的方法进行。
负荷量是指单位时间内单位面积废水的污染负荷，一般单位为kg/(m2·d)。
通气量的计算公式为Q=K·H·Y·A，其中Q为通气量，K为氧化底物的降解速率常数，H为溶解氧的扩散系数，Y为废水的有机物去除率，A为氧化沟的有效面积。
最后是填料的选择。
填料是氧化沟工艺中的重要组成部分，其主要作用是增加氧化沟的比表面积，提高废水的接触效果，增加微生物的附着面积。
常用的填料有蜂窝板、筛管和环形填料等。
填料的选择主要考虑填料的比表面积、孔隙率和耐受冲击负荷的能力。
氧化沟工艺的说明如下：废水首先经过预处理后进入氧化沟，通过通入空气来提供氧气，使废水中的有机物和氮磷等污染物被微生物降解。
废水在氧化沟中停留一定的时间，微生物通过吸附、分解和氧化等作用将有机物降解为二氧化碳和水。
经过氧化沟的处理后，废水中的有机物负荷和氮磷等污染物负荷得到有效的去除，出水达到排放标准。
综上所述，氧化沟工艺的设计计算主要包括氧化沟尺寸、通气量和填料的选择。
通过合理的设计和计算，可以确保废水得到有效地处理，达到排放标准。
当然，实际的设计还需要考虑具体的废水水质、流量和工艺要求等因素，在设计过程中还需充分考虑操作管理、功耗和投资等方面的问题。
毕业设计氧化沟工艺设计计算说明书
毕业设计氧化沟工艺设计计算说明书一、设计目标和要求本设计旨在设计一套高效可行的氧化沟工艺系统，以实现废水处理工艺的目标：高效去除废水中的有机物和氮磷物质，达到国家废水排放标准要求。
二、工艺流程设计本设计采用了传统的氧化沟工艺，包括进水、曝气、沉淀等步骤，具体工艺流程如下：1.进水：将废水通过输送管道引入氧化沟系统，并在进水池进行调节和预处理。
2.曝气：将废水均匀分配到氧化沟中，并通过曝气装置进行气液交换，促进微生物的生长和有机物的氧化分解。
3.沉淀：废水经过氧化沟的氧化分解后，通过曝气时的气泡上升及沉淀作用，使污泥与水分离，废水的悬浮物质沉淀至污泥池底部。
4.出水：沉淀过程完成后，清水从上部流出，并通过澄清池进一步净化，最终达到国家排放标准后可直接排放。
三、计算参数和公式1.曝气量计算曝气量和废水流量成正比，可以通过以下公式计算：Qa=a*Qw其中，Qa为曝气量，a为曝气量系数，Qw为废水流量。
2.沉淀时间计算沉淀时间与氧化沟尺寸和废水泥量有关，可以通过以下公式计算：Tc=V/(Qw-Qd)其中，Tc为沉淀时间，V为氧化沟体积，Qd为污泥排出量。
3.澄清池尺寸计算澄清池尺寸可以通过以下公式计算：Vc=Qw*Tc其中，Vc为澄清池体积。
四、实际计算案例根据实际情况，假设废水处理量为100m³/d，假设曝气量系数a为0.6，污泥排出量Qd为5m³/d，则可进行如下计算：1.曝气量计算：Qa=0.6*100=60m³/h2.沉淀时间计算：假设氧化沟尺寸为10m*5m*2m，氧化沟体积V为100m³，代入公式计算：Tc=100/(100-5)=1.05h3.澄清池尺寸计算：Vc=100*1.05=105m³五、结论通过上述计算，可以得出氧化沟系统的设计参数：曝气量为60m³/h，沉淀时间为1.05小时，澄清池体积为105m³。
根据这些参数进行实际工程设计和操作，可以达到设计目标和要求，实现废水处理工艺的高效性和可行性。
日处理水量15万吨城市污水处理厂工艺(氧化沟)说明
AA建筑科技大学华清学院本科毕业设计（论文）任务书题 目：日处理水量15万吨城市污水 处理厂工艺设计（氧化沟） 院（系）：专 业：环境工程 学生姓名：学 号：指导教师（签名）：主管院长（主任）（签名）：时 间：摘要本设计是日处理15万吨城区污水处理厂工艺设计。
该污水处理厂服务范围为某城区生活污水和工业废水。
污水量为15万m3/d，其中主要污染物为BOD、COD、SS、TN、TP。
由于要求出水水质满足《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级B标准。
因此根据污水来源的水质特征，确定采用以Orbal氧化沟为主图反应池的污水处理工艺流程和以污泥浓缩为主体的污泥处理工艺流程。
本设计的工艺处理构筑物主要包括粗格栅间细格栅间曝气沉砂池二沉池接触消毒池。
该工艺流程简单省去了除尘池消化系统，节省了基建投资和运行费用，同时具有良好的去除BOD、COD、SS及脱氮除磷的功能。
保证出水达到污水排放标准，做到了水资源的合理利用。
关键词：污水处理厂，工艺设计，氧化沟AbstractThe design is processing 150000 tons of urban sewage treatment plants process design ．The sewage treatment plants for a particular service scope city sewage and industrial waste water ．Wastewater quanti for 150000 m3/d,of which the main pollutions as BOD,COD,SS,TN,TP．Because of the requirements of outlet water town meet the standards for pollutants discharge sewage treatment plant (GB18918-2002) the level 1 B standard ．Therefore according to the water quality characteristics,source of water used to determine Orbal oxidation ditch as the main body reaction pool of wastewater treatment process and to sludge concentration pool for the main body of the sludge treatment process .This design process structures include trick grille ,fine grille between ,aeration sink sand pool ,the second pond ,contact disinfection pool ．The process is aeration sink sand pool ,the second pond ,contact disinfection pool ．The process is simple ,tell the first pond ,the digestive system ,save the infrastructure investment and operation cost ,and has good remove BOD,COD,SS and nutrients removal function ．Ensure the effluent can meet the sewage discharge standard ,make the rational use of water resources ．Keyword: Sewage treatment plant,Technology design ,OD目录1．概述 (1)1．1．世界水资源现状 (1)1．2．中国水资源状况 (1)1．3．水处理的必要性 (1)1．4．设计目的 (1)2．工艺流程的确定 (2)2．1．城市污水处理现状和发展 (2)2．1．1．目前存在的问题 (2)2．1．2．今后的发展趋势 (3)2．2．污水处理工艺选择应遵循以下四条基本原则： (3)2．3．方案比选 (3)2．3．1．普通活性污泥法 (3)2．3．2．SBR 工艺 (4)2．3．3．氧化沟工艺 (5)2．4．污水处理工艺选择 (6)2．5．污泥处理工艺 (9)2．5．1．污泥浓缩 (9)2．5．2．污泥脱水 (9)2．5．3．污泥利用和处置 (10)2．6．工艺流程选择 (11)3．主要构筑物设计计算 (11)3．1粗格栅 (11)3．1．1．主要涉及参数 (11)3．1．2．工艺尺寸 (11)3．1．3．水头损失 (12)3．1．4．渣量计算 (13)3．2．提升泵房 (13)3．2．1．水泵选择 (13)3．2．2．集水池 (14)3．2．3．泵位及安装 (14)3．3．细格栅 (14)3．3．1．主要涉及参数 (15)3．3．2．工艺尺寸 (15)3．3．3．水头损失 (15)3．3．4．渣量计算 (16)3．4．曝气沉砂池 (16)3．4．1．设计参数 (16)3．4．3．集砂量及排砂设备 (17)3.4.2.沉砂池尺寸 (17)3．4．4．曝气系统 (19)3．5．选择池 (20)3．5．1．设计参数 (20)3．5．2．设计计算 (20)3．5．3．设备选型 (20)3．6．Orbal 氧化沟 (20)3．6．1．设计参数 (20)3．6．2．设计计算 (20)3．7．二沉池 (29)3．7．1．设计参数 (29)3．7．2．主要尺寸计算 (29)3．7．3．进水系统的计算 (30)3．7．4．出水部分的设计 (30)3．7．5．排泥部分设计 (30)3．7．6．设备选择 (31)3．8．消毒 (32)3．8．1．消毒方法的选择 (32)3．8．2．接触池设计 (32)3．8．3．加氯间 (32)3．9．计量槽 (33)4．污泥处理系统 (33)4．1．污泥泵房 (33)4．1．1．设计参数 (33)4．1．2．污泥泵 (33)4．1．3．集泥池 (33)4．2．污泥浓缩池 (34)4．2．1．设计参数 (34)4．2．2．浓缩池尺寸 (34)4．3．贮泥池 (35)4．3．1．贮泥池容积 (35)4．3．2．贮泥池尺寸 (35)4．3．3．搅拌设备 (35)4．4．脱水机房 (35)4．4．1．压滤机 (35)5．平面布置 (38)5．1平面布置原则 (38)5．1．1．各处理单位构筑物的平面布置 (38)5．1．2．管、渠的平面布置 (38)5．1．3．辅助建筑物的平面布置 (38)5．1．4．厂区绿化 (38)5．1．5．道路布置 (38)5．2．平面布置结果 (38)6．高程布置及计算 (39)6．1．高程布置 (39)6．1．1．高程布置原则 (39)6．1．2．污水高程计算的水头损失包括： (39)6．2．高程布置结果 (42)结论 (43)参考文献 (44)致谢 (45)1．概述1．1．世界水资源现状据水文地理学家的估算，地球上的水资源总量为13.8亿立方公里，其中97.5%是海水（13.45亿立方公里）。
氧化沟设计说明书
活性污泥减量化研究——氧化沟模型设计说明书一． 设计题目银川市污水处理厂氧化沟工艺设计二、依据及执行规范《污水综合排放标准》 （GB8978-2002） 《城市污水处理厂污泥排放标准》 （CJ3025-93） 《室外排水设计规范》（2006年版） （GBJ50014-2006） 《室外给水设计规范》（2006年版） （GBJ50013-2006） 《城市污水处理工程项目建设标准》 （2001年修订版）三、设计内容和任务1. 氧化沟系统设计；2. 污泥系统设计计算；3. 平面布置图一张4. 编写设计说明书及计算书。
四.设计水质及处理后排放水质1.设计水量日处理量 Q=80000m3/d时处理量： 3333.3d /m 333380000800000.9259243600Q m m s m ===⨯因为总变化系数:0.110.112.7 2.7 1.27925.9z K Q ===所以设计最大流量:3max 1.270.9259 1.1/z Q K Q m s =⨯=⨯= 2.进水水质 BOD5=200mg/l COD=500mg/lSS=200mg/l NH3-N=40mg/l3.设计出水水质 符合城市污水排放一级标准： BOD5≤20mg/L COD ≤60 mg/LSS ≤20mg/L 氨氮≤15mg/L4.处理程度计算○1溶解性BOD 去除率：活性污泥处理系统处理水中的BOD5值是由残存的溶解性BOD5(Se)和非溶解性BOD5二者组成，而后者主要以生物污泥的残屑为主体。
活性污泥的净化功能，是去除溶解性BOD5。
因此从活性污泥的净化功能考虑，应将非溶解性BOD5从水的总BOD5值中减去。
处理水中非溶解性值可用下列公式求得，此公式仅适用于氧化沟（本任务已定为氧化沟）。
BOD·f=0.7×Ce×1.42(1－23.0e-×5)=0.7×20×1.42(1－5.0-23e×5)=13.6mg/L所以：处理水中溶解性BOD5为20-13.6=6.4mg/L所以：溶解性BOD5的去除率为:η=（200-6.4）/200×100％=96.80％○2CODCr的去除率：η=(500-20)/500×100%=%○3SS的去除率:η=(200-20)/×100%=%○4氨氮的去除率:η=(40-15)/40×100%=%○5选取设计参数污泥产泥年系数Y=0.45混合液悬浮固体浓度(MLSS)X=4000mg/L,假定可生物降解的mlvss比f=0.6设混合液中70%为挥发性的，混合挥发性悬浮固体浓度(MLVSS)X=2800mg/L污泥龄θc=20d,内源代谢系数K d=0.075d-1200C时脱硝率q dn=0.035kg(还原NO3-N)/(kgMLVSS.d)嚗气器采用转刷曝气；反应器中溶解氧浓度=2.0mg/l;α=0.90,β=0.98;保持ph=7.2;脱N温度修正系数θ=1.085.去除BOD5的设计计算：氧化沟出水溶解性BOD 5=0.7×C e ×1.42(1－e -0.23×5)=0.7×20×1.42(1－e -0.23×5)=13.6mg/L则处理水中溶解性BOD 5为20-13.6=6.4mg/L拟定采用的BOD —污泥负荷率小于0.2 kgBOD 5/(kgMLSS.d)，污泥泥龄大于20d但为稳妥计需加以校核N s =/5fBOD K Z η式中 K z ---系数 其值在0.0168-0.0281之间，取0.018BOD 5 --- 经活性污泥处理系统处理后，处理水中残留的有机污染物BOD 量MLSSMLVSS f = 对生活污水 f 值为0.7左右 代入数值 N s =9872.07.06.13018.0⨯⨯=0.17kgBOD 5/(kgMLSS.d) 好氧区容积:==18514.29好氧区的水力停留时间T1=V1/Q=18514.29*24/8000=55.54h剩余污泥量==2787.84kg/d脱氧的设计计算200.0353/C kgNH N kgMLVSS ︒=-n 时的脱硝率d q脱氮所需要的容积3280000 2.52040.80.0352800d V QN V m q X ⨯===⨯ 脱氮的水力停留时间222040.8240.6180000V t h Q ==⨯= 6.需氧量计算实际需氧量AOR=去除BOD5需氧量-剩余污泥中BOD5的需氧量+去除NH3-N 需氧量-剩余污泥中NH3-N 的需氧量-脱氮过程中的产氧量去除5BOD 需氧量)15.0,45.01==b a D （ )+bVX1= [0.45*80000(200-6.4)+0.1*18514.29*2800]*0.001=5190.97kg/d所需污泥中5BOD 所需氧量D 2=1.42*=1.42*2787.84=3958.73kg/d去除NH3-N 的需氧量3 4.6(3015)80000/10005520/D kg d =-⨯=剩余污泥中NH3-N 需要氧量4 4.60.16180.72843/D kg d =⨯⨯=脱氮过程中的产氧量5 2.86 2.580000/1000572/D kg d =⨯⨯=12345OR D D D D D =-+--总需氧量A=5190.97-3958.73+5520-2843-572=3337.24kg/d7.氧化沟尺寸设计计算设氧化沟2座,工艺反应的有效系数f a =0.58,单座氧化沟有效容积V 单=V/2=18514.29/2=9257.1两组沟道采用相同容积,则每组沟道容积V 单沟= V 单/2=9257.1/2=4628.6取有效水深为 4m 超高为1m ,水深与宽之比为1:2 则氧化沟的表面积A= /h 有效=9257.1/4=2314.3m2设每条沟宽8m,则每沟断面尺寸为8m*4m,沟总长：9257.1/4*8=289.28m弯道处长度:m 36.7524238283==⨯⨯+⨯⨯πππ，取76m ，单个直道长289.28-76/4=53.32m。
污水厂厌氧池 氧化沟说明书
目录第一章污水厂课程设计指导与原始资料 (3)一、设计任务 (3)二、设计原始资料 (4)第二章污水处理厂设计规模的确定 (5)一、污水水量的确定 (5)二、污水厂设计规模的确定 (6)第三章污水厂处理工艺选择 (6)一、污水处理厂工艺流程方案 (6)二、方案的技术经济比较 (8)第四章污水处理构筑物设计计算 (11)一、泵前中格栅 (11)二、污水提升泵房 (13)三、泵后细格栅 (14)四、平流沉砂池 (16)五、厌氧池 (19)六、氧化沟 (20)七、辐流式二沉池 (26)八、紫外消毒间 (28)第五章污泥处理构筑物设计计算 (30)一、污泥浓缩池 (31)二、贮泥池 (34)三、污泥脱水 (34)第六章平面布置与高程布置 (35)一、污水处理厂的平面布置 (35)二、污水处理厂的高程布置 (38)第七章污水厂工程概预算 (42)参考文献 (48)第一章污水厂课程设计指导与原始资料一、设计任务某市(区)“污水厂课程设计”。
1. 设计题目：某污水厂课程设计2. 设计地点：本院3. 时间：一周(方案选择、构筑物计算在平时完成，说明书和图纸在设计周完成)4. 完成任务：4.1 确定污水厂建设规模、位置，并进行方案论证；4.2 污水厂工艺方案确定及可行性研究(进行二种方案比较)；4.3 污水厂工艺设计计算，完成水厂平面布置图、高程图，单体构筑物工艺计算；4.4 设计计算说明书1份；5. 要求：5.1 完成图纸2张以上，单体构筑物不作要求,可在平时选做；5.2 设计计算说明书30页以上，附计算图表、可行性研究之方案论证；5.3 污水厂工艺设计计算并附草图。
5.4 水厂平面图、高程图选一张手工图(白纸铅笔图)；5.5 设计计算说明书采用统一封面；二、设计原始资料1. 城市污水水量(根据用水量测算)工业用水排水符合城市污水管网接纳要求，城市污水水质见下表。
2. 城市污水原水水质情况出水水质要求：根据一级A 标准确定COD <50/mg L 5BOD <10/mg L SS <10/mg LTN <15/mg L TP <0.5/mg L第二章污水处理厂设计规模的确定一、污水水量的确定在人类的生活和生产中，使用着大量的水。
污水厂及管网(卡鲁塞尔氧化沟工艺)设计说明书
第一部分设计说明书第1章总论1.1 设计基本资料1.1.1 城市概况衡阳位于湖南省中南部，湘江中游。
地处东径110°32′16″～113°16′32″，北纬26°07′05″～27°28′24″。
东邻株洲、攸县、安仁；南界永兴、桂阳；西接冷水滩、祁阳、东安、邵阳、邵东；北靠双峰、湘潭。
衡阳区位优越，紧靠沿海，临近港澳，承东接西，是沿海的内地，内地的前沿；“扼两广，锁荆吴”，地处“南北要冲”，历来是商贾云集之处和江南主要商品集散地。
境内交通十分便利，京广铁路、107国道和正兴建的京珠高速公路纵横南北，湘桂铁路、322国道和“三南”公路横穿东西；湘江、耒水、蒸水，四通八达，形成水陆空立体交叉的交通热线络，是名副其实的呼应南北、承接东西、合纵连横的南北交通枢纽。
1.1.2 自然条件1、地形地貌及地质项目所在地处于湖南省凹形面的轴带部分。
周围环绕着古老岩层形成的断续环带的岭脊山地，内镶大面积白垩系和下第三系红层的红色丘陵台地，构成典型的盆地形势。
衡阳盆地南面地势较高，1000米以上的山中东西连绵数十公里；盆地北面相对偏低，衡山山脉虽较高，但各峰呈峰林状屹立于中间，其东西两侧都有较低的向北通道，其东侧的湘江河谷两岸海拔高度均在100米以下。
整个地形由西南向东北复合倾斜，而盆地由四周向中部降低，呈现1000米，800-700米、400-300米、150米四级夷为平面。
四周山丘围绕，中部平岗丘交错。
东部为罗霄山余脉天光山、四方山、园明坳；南部为南岭余脉塔山、大义山、天门仙、景峰坳；西部为越城岭的延伸熊罴岭、四明山、腾云岭；西北部、北部为大云山、九峰山和南岳衡山。
地貌类型以岗丘为主。
山地占总面积的21%，丘陵占27%，岗地占27%，平原占21%，水面占4%。
经初步勘察，项目所在区位于衡阳盆地残积地带上，地貌单元属冲剥蚀残el)、积地貌，基底为下第三系泥质粉砂岩。
场地地基土自上而下描述如下：粘土(Q4强风化泥质粉砂岩(E)、中风化泥质粉砂岩(E)。
