步步教你画焊接图识焊接图

步步教你画焊接图识焊接图

步步教你画焊接图识焊接图集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样,它应将焊接件的结构、与焊接的有关内容表示清楚。

下面我们一起来看看下面这些图,在图样中简易地绘制焊缝时,可用视图、剖视图和断面图表示,也可用轴测图示意地表示,通常还应同时标注焊缝符号。

(1) 在视图中焊缝的画法在视图中,焊缝可用一组细实线圆弧或直线段(允许徒手画)表示,如图15-1a、b、c所示,也可采用粗实线(线宽为2b~3b)表示,如图15-1d、e、f所示。

(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中,焊缝的金属熔焊区通常应涂黑表示,若同时需要表示坡口等的形状时,可用粗实线绘制熔焊区的轮廓,用细实线画出焊接前的坡口形状,如图15-1g、h所示。

(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示:图15-1 焊缝的画法常见的焊接接头型式有:对接、搭接和T形接等。

焊缝又有对接焊缝、点焊缝和角焊缝等,如图15-2所示。

图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法,一般应采用焊缝符号表示。

焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(1) 基本符号基本符号是表示焊缝横剖面形状的符号,它采用近似于焊缝横剖面形状的符号表示,如表15-1所示。

基本符号采用实线绘制(线宽约为)。

表15-1 基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号,线宽要求同基本符号,见表15-2。

不需确切地说明焊缝的表面形状时,可以不用辅助符号。

表15-2辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号,见表15-3。

表15-3补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据,这些尺寸符号见表15-4 a、b。

表15-4尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求,可以指在焊缝的正面或反面。

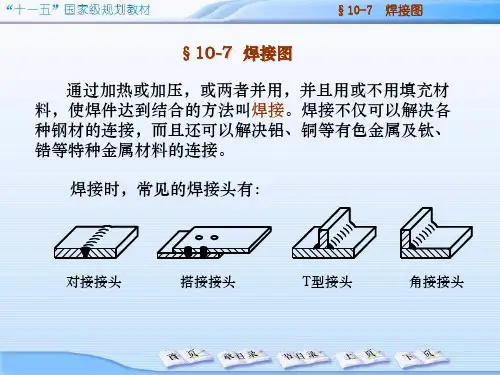

15讲 装配图(焊接图)

15讲 装配图(焊接图)

上 框 架 梁 的 焊 接 图
尾部
用焊条电弧焊,有4条相 同的角焊缝。
§10-7
焊接图
4.指引线 5.基本符号和基准线的相对位置
箭头线的箭头直接指向的接 头侧为“接头的箭头侧”,与之 相对的另一侧为“接头的非箭头 侧”
基本符号在实线侧 时,表示焊缝在箭 头侧
基本符号在虚线侧 时,表示焊缝在非 箭头侧
对称焊缝和双面焊缝 允许省略虚线
关于尺寸的其他规定还有:
(1)确定焊缝位置的尺寸不在焊缝符号中标注,应将其标注在图样上。
(2)在基本符号的右侧无任何尺寸标注又无其他说明时,意味着焊缝在
工件的整个长度方向上是连续的。 (3)在基本符号的左侧无任何尺寸标注又无其他说明时,意味着对接焊 缝应完全焊透。 (4)塞焊缝、槽焊缝带有斜边时,应标注其底部的尺寸。
凹面
凸面
角焊缝表面凹陷。
X形对接焊缝表面凸起。
圆滑过渡
角焊缝焊址处过渡圆滑。
永久衬垫 V形焊缝的背面底部有临时衬 垫,焊接完成后拆除。 临时衬垫
§10-7
焊接图
3.补充符号和标注示例(二)
名称 符号 形式和标注示例 说明
三面焊缝
工件三面施焊,符号开口 方向与实际施焊方向一致。
周围焊缝 在现场沿工件周围施焊的 角焊缝。 现场焊缝
焊缝尺寸的标注方法:
(1)横向尺寸标注在基本符号的左侧;
(2)纵向尺寸标注在基本符号的右侧; (3)坡口角度、坡口面角度和根部间隙标注在基本符号的上侧和下侧;
(4)相同焊缝数量标注在尾部;
(5)当尺寸较多不易分辨时,可在尺寸数据前标注相应的尺寸符号。
§10-7
焊接图
6.焊缝尺寸符号
当若干条焊缝相同时,可采用公共指引线标注。

2019年焊工识图.doc

2019年焊工识图.doc

山东峨嵋冶金耐火材料制品有限公司员工培训教材焊工识图和放样机械部主编:张伟第1课 焊接图焊接图是供焊接加工时所用的图样。

一般焊接图除了包括与焊接有关的内容外,还需有其它加工所需的全部内容。

这种图样要求把零件或构件的全部结构形状、尺寸和技术要求都表达得完整、清晰,如7.2图所示。

一、焊接接头型式和焊缝的规定画法1. 焊接接头型式 焊接接头的型式有对接接头、T 型接头、角接接头和搭接接头。

2.焊缝的规定画法 图样上一般不需要特别表示焊缝,只在焊缝处标注焊缝符号,如图1.4所示。

如果需要绘制焊缝时,除标注焊缝符号外,可用粗实线(2b~3b )表示可见焊缝,用栅线表示不可见焊缝,栅线用细实线绘制并与焊缝垂直,如图1.5所示。

二、焊缝符号及标注 图1.4 焊接接头的形式 在图样中,焊缝型式及尺寸均用焊缝符号来说明。

焊缝符号主要由基本符号、辅助符号、指引线、焊缝尺寸符号等组成。

基本符号和辅助符号用粗实线绘制,指引线用细实线绘制。

1.基本符号 基本符号是表示焊缝横剖面形状的符号,它采用近似于焊缝剖面形状的符号来表示。

基本符号见下表1.1。

常 用 基 本 符 号2.辅助符号和补充符号 常用辅助符号和补充符号见下表1.2。

表1.2 辅助符号和补充符号 焊缝名称示意图Ⅰ形焊缝V 形焊缝单边V 形焊缝钝边V 形焊缝符号焊缝名称示意图符号U 形焊缝带钝边带钝边单边V 形焊缝角焊缝点焊缝辅助符号和补充符号符号说明型式名称凹面符号凸面符号三面焊缝符号周围焊缝符号平面符号现场符号表示焊缝表示平齐表示焊缝表示焊缝表示凹陷表示凸起三面焊缝的方向与实际基本一致表示环绕工件周围施焊表示在现场或工地施焊a)对接接头b)T 型接头c)角接接头d)搭接接头3.指引线 指引线一般由带箭头的指引线(简称箭头线)和两条基准线(一条为细实线,另一条为虚线)两部分组成,如左图所示:(1)箭头线和接头的关系 箭头线和接头的关系分为接头的接头侧和接头的非接头侧,其具体含义可将实线当做工件正面,虚线当做背面,由下图表明:(2)箭头线的位置 箭头线相对于焊缝的位置一般没有特殊要求,如右上图。

机械制图第13章焊接图

机械制图第13章焊接图

图13-1 常用焊接的接头形式
第1节 焊缝的图示法和符号
1.焊缝的图示法 工件经焊接后所形成的接缝(熔合处)称 为焊缝。根据国家标准《GB/T 324—1988及 GB/T 12212—1990》规定,图样中表示焊缝 的方法有图示法及符号法两种。焊缝的图示 法如图13-2所示。
图13-2 焊缝的规定画法
三面焊缝符 号
表示三面施焊的角焊缝
周围焊缝符 号 表示现场沿工件周围施 焊的角焊缝
现场符号 需要说明相同焊缝数量 及焊接工艺方法时,可 在实线基准线末端加尾 部符号。图中表示有3 条相同箭头的箭头线和两条基准 线(一条为细实线,另一条为虚线)两部分 组成,如图13-4(a)所示。当需要说明焊接 方法时,可在基准线的末端加一尾部符号, 作为补充说明,如图13-4(b)所示。
图13-4 指引线
基准线的虚线可以画在基准线的细实线下 侧或上侧。 基准线一般与图样标题栏的长边平行,必 要时也可与标题栏的长边垂直。
(5)焊缝尺寸符号 焊缝尺寸符号是用字母表示对焊缝尺寸的 要求,常见焊缝尺寸符号见表13-4。
表13-4 常见焊缝尺寸符号及标注示例
名 称 符 号 示 意 图 标注示例
名称 符号 示 意 图 图 示 法 标 注 法 说明
平面符 号
焊缝表面 平齐(一 般通过加 工)
凹面符 号
焊缝表面 凹陷
凸面符 号
焊缝表面 凸起
(3)补充符号 补充符号是为了补充说明焊缝的某些特征 而采用的符号,见表13-3。
表13-3 常用焊缝补充符号及标注示例
名 称 符号 示 意 图 标注示例 说 明
第13章 焊接图
13.1 焊缝的图示法和符号
13.2 焊缝的标注方法

第十二章焊接图精品PPT课件

第十二章焊接图精品PPT课件
线的虚线一侧,如图(b)所示;
(a)
(b)
(c)
(d)
(3)标注对称焊缝及双面焊缝时,可不加虚 线,如图(c)、(d)所示。
16

3)辅助符号
代 工
用于表示焊缝表面形状特征,用0.7b粗实线绘制。
程 只有在需要确切地说明焊缝的表面形状时,才使用辅助
图 符号。辅助符号及标注示例见表二。

表二 辅助符号及标注示例
N
p.H.K.h.S.R.c.d
(基本符号)
α.β.b
n×l(e)
说明如下:
(1)焊缝横截面上的尺寸,标在基本符号的左侧;
(2)焊缝长度方向的尺寸,标在基本符号的右侧;
(3)坡口符号α、坡口面角度β、根部间隙b,标在基 本符号的上侧和下侧;
(4)相同焊缝数量符号标在尾部;
20

代 (5)当需要标注的尺寸数据较多,又不易分辨时,可在 工 数据前面增加相应的尺寸符号。

四方柱及1个变形接头组成。其中,变形接头又

由四个全等的等腰三角形表面和四个相同的局部

斜圆锥面所组成。

立体图
3
分解图

代 工
焊接图

图 学
将两个被连接的金属件,用电弧或火焰在连接处进
行局部加热,并采用填充熔化金属或加压等方法使
其融合在一起的过程,称为焊接。表达这种连接关
系的图形,称为焊接图。



焊接方法
数字代号

焊接方法
数字代号
手工电弧焊
111
激光焊
751
埋弧焊
12
氧—乙炔焊
3

焊 接 图

焊 接 图

一、焊缝符号
1.焊缝的基本符号
焊缝的基本符号是表示焊缝横截面形状的符号,采用粗实线画出,常用的焊 缝基本符号见表9-1。
2.焊缝的补充符号
3.焊缝的指引线及其用法
完整的焊缝表示方法除了用基本符号、补充符号外,还包括指引线、 一些尺寸符号及数据。
指引线一般由箭头线(细实线)和两条基准线(其中一条为细实线, 另一条为虚线)两部分组成,如图9-11所示。箭头线用来将焊接符号指到图 样上的有关焊缝处,必要时可以弯折一次基准线的虚线可以画在基准线的实 线上侧或下侧,基准线一般应与图样的底边平行,必要时也可与底边垂直。 箭头直接指向的接头侧为“接头的箭头侧”,与之对应的则为“接头的非箭 头侧”。
二、焊缝的画法和标注示例
1.焊缝的画法
在垂直于焊缝的剖视图或断面图中,应尽可能采用焊缝符号表示法,必要时 也可画出焊缝的形式,如图9-13所示。视图中,一般用粗实线表示可见焊缝, 也可用栅线表示可见焊缝。
图9-13 焊缝的画法
2.焊缝的标同的焊接方法时,应在尾部符号中注出焊接方法
图9-12 基本符号相对基准线的位置
4.焊缝的尺寸符号
焊缝尺寸指的是工件厚度、坡口角度、根部间隙等参数值,一般不标注,但 有时也将焊角尺寸标注在基本符号的左侧。常用的焊缝尺寸符号见表9-3。
5.焊接方法的数字代号
工件的焊接方法很多,可用文字在技术要求中注明,也可用数字代号直接注 写在尾部符号中。常用焊接方法的数字代号见表9-4。
工程制图
焊接图
焊接是利用局部加热填充熔化金属或用加压等方法,将两块或多块金 属熔合在一起的连接方式。它是工程上广泛采用的一种连接方式。
零件的焊接时,常见的焊接接头有对接接头、搭接接头、T形接头和角 接接头四种;焊缝形式主要有对接焊缝、点焊缝和角焊缝三种,如图9-10所示。

焊接接头与焊接识图

焊接接头与焊接识图
c) 对接焊缝的焊缝厚度
(5)焊脚 角焊缝的横截面中,从一个直角面上的焊趾到另一 个直角面表面的最小距离,叫作焊脚。 (6)焊缝成形系数 熔焊时,在单道焊缝横截面上焊缝宽度(B)与焊缝 计算厚度(H)的比值,叫作焊缝成形系数
四、焊接位置
熔焊时,焊件接缝所处的空间位置叫焊接位置,焊 接位置有平焊、立焊、横焊和仰焊位置等。
焊缝在接头的箭头侧
b) 焊缝在接头的非箭头侧 c) 对称焊缝 d) 双面焊缝
4. 尺寸及标注
(1)一般要求
(2)标注规则
尺寸标注方法
(3)关于尺寸的其他规定 1)确定焊缝位置的尺寸不在焊缝符号中标注, 应将 其标注在图样上。 2)在基本符号的右侧无任何尺寸标注且无其他说明时, 意味着焊缝在工件的整个长度方向上是连续的。 3)在基本符号左侧无任何尺寸标注且无其他说明时, 意味着对接焊缝应完全焊透。 4)塞焊缝、槽焊缝带有斜边时,应标注其底部的尺寸。
坡口角度α
坡口面角度β
(2)根部间隙 焊前在接头根部之间预留的空隙叫根部间隙,用b 表示。其作用在于打底焊时保证根部焊透,根部间隙 又叫装配间隙。
根部间隙b
(3)钝边 焊件开坡口时, 沿焊件接头坡口根部端面的直边部 分叫钝边,钝边的长度叫钝边高度,用p表示。钝边的 作用是防止根部烧穿。
钝边高度p
三、典型焊接结构装配图的识读
1. 轴承挂架的识读
2. 液化气钢瓶的识读
(1)焊缝宽度 焊缝表面与母材的交界处叫焊趾,焊缝表面两焊趾 之间的距离叫作焊缝宽度。
焊缝宽度 a) 角焊缝 b) 对接焊缝
(2)余高 超出母材表面连线上面的那部分焊缝金属的最大 高度叫作余高。
(4)焊缝厚度 在焊缝横截面中,从焊缝正面到焊缝背面的距离, 叫焊缝厚度。

图文并茂教你认识焊接图

图文并茂教你认识焊接图

•焊接图是图示焊接加工要求的一种图样,它应将焊接件的结构、与焊接的有关内容表示清楚。

下面我们一起来看看这些图在图样中简易地绘制焊缝时,可用视图、剖视图和断面图表示,也可用轴测图示意地表示,通常还应同时标注焊缝符号。

(1) 在视图中焊缝的画法在视图中,焊缝可用一组细实线圆弧或直线段(允许徒手画)表示,如图15-1a、b、c 所示,也可采用粗实线(线宽为2b~3b)表示,如图15-1d、e、f所示。

(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中,焊缝的金属熔焊区通常应涂黑表示,若同时需要表示坡口等的形状时,可用粗实线绘制熔焊区的轮廓,用细实线画出焊接前的坡口形状,如图15-1g、h所示。

(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示。

图15-1 焊缝的画法••本帖奖100威望积分100焊机币0金钱by分享到:2wuchen威望:23焊机币:4442级别:焊接人全部回帖版主奖励帖楼主自回帖电焊技术视频,电焊工培训教程[回复1] [引用此贴内容]2006-10-13 19:32:00•常见的焊接接头型式有:对接、搭接和T形接等。

焊缝又有对接焊缝、点焊缝和角焊缝等,如图15-2所示。

图15-2 常见的焊缝和焊接接头型式••wuchen威望:23焊机币:4442级别:焊接人[回复2] [引用此贴内容]2006-10-13 19:34:00•为了简化图样上焊缝的表示方法,一般应采用焊缝符号表示。

焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(1) 基本符号基本符号是表示焊缝横剖面形状的符号,它采用近似于焊缝横剖面形状的符号表示,如表1 5-1所示。

基本符号采用实线绘制(线宽约为0.7b)。

••wuchen威望:23焊机币:4442级别:焊接人[回复3] [引用此贴内容]2006-10-13 19:34:00•(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号,线宽要求同基本符号,见表15-2。

机械制图焊接图

机械制图焊接图
图11-9 支架焊接图
点焊,熔核直径为d,共n 个焊点,焊点间距为e
11.2.2 焊接件图示例
资讯 图11-9所示为一支架的焊接图,该支架由5个 部分焊接而成。主视图上标有三条焊缝,一 处是在件1和件2之间,沿件1周围用角焊缝焊 接;另两处是件3和件4,采用角焊缝现场焊 接。从A向视图看,有两处焊缝,均采用角焊 缝三面焊接。
充符号和焊缝尺寸符号。 1. 基本符号
基本符号是表示焊缝横截面形状的符号,常用基本符号的名称、画法 及标注示例见表11-1。
名称
表11-1 常用焊缝的基本符号及标注示例
符号
焊缝形式
标注示例
Ⅰ形焊缝
V形焊缝
单边V形 焊缝
资讯
名称 带钝边V形 焊缝
带钝边单边 V形焊缝
带钝边U形 焊缝
带钝边J形 焊缝
角焊缝
资讯
11.2 焊接图示例 11.2.1 常见焊缝的标注示例
常见焊缝的标注示例见表11-8。
表11-8 常见焊缝的标注示例
接头 形式
焊缝示例
标注示例
对接 焊缝
T形 接头
说明
V形焊缝,坡口角度为 α,根部间隙为b,焊 缝长度为l,焊缝间距 为e
Ⅰ形焊缝,焊缝的有 效厚度为S
带钝边的X形焊缝,钝 边高度为P,坡口角度 为α,根部间隙为b, 焊缝表面平齐
在现场焊接,焊脚高 度为K
资讯
接头 形式
表11-8 常见焊缝的标注示例
焊缝示例
标注示例
T形 接头
角接 接头
搭接 接头
( 续表 )
说明
有n条双面断续链状角焊缝, 焊缝长度为l,焊缝间距为e, 焊脚高度为K
有n条交错断续角焊缝,焊 缝长度为l,焊缝间距为e, 焊脚高度为K

第十章 焊接图

第十章 焊接图
• (2) 在剖视图或断面图中焊缝的画法在剖视图或 断面图中,焊缝的金属熔焊区通常应涂黑表示, 若同时需要表示坡口等的形状时,可用粗实线 绘制熔焊区的轮廓,用细实线画出焊接前的坡 口形状,如图10-1g、h所示。
• (3) 在轴测图中焊缝的画法用轴测图示意地表示 焊缝的画法如图10-1i所示。
2019/10/2
2019/10/2
Yeong Guan Group
9
10.2.4尺寸符号
• 基本符号必要时可附带有尺寸符号及数据,这 些尺寸符号见表10-4 a、b。
表10-4 尺寸符号
2019/10/2
Yeong Guan Group
10
10.2.5箭头线和基准线的位置
• (1) 箭头线的位置 箭头线相对焊缝的位置一般没有特殊要求,可以指在焊缝的正面或
第十章 焊接图
10.1 装配图的表达方法 10.2 焊接图的标注和技术要求 10.3 读焊接图
2019/10/2
Yeong Guan Group
1
10.1 装配图的表达方法
• 在图样中简易地绘制焊缝时,可用视 图、剖视图和断面图表示,也可用轴测 图示意地表示,通常还应同时标注焊缝 符号。
2019/10/2
2019/10/2
Yeong Guan Group
6
10.2.1 基本符号
• 基本符号是表示焊缝横剖面形状的符号,它采用近似 于焊缝横剖面形状的符号表示,如表10-1所示。基本 符号采用实线绘制(线宽约为0.7b)。
表10-1 基本符号
2019/10/2
Yeong Guan Group
7
10.2.2 辅助符号பைடு நூலகம்
2019/10/2

一步步教你画焊接图、识焊接图

一步步教你画焊接图、识焊接图

精心整理画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样,它应将焊接件的结构、与焊接的有关内容表示清楚。

下面我们一起来看看下面这些图,在图样中简易地绘制焊缝时,可用视图、剖视图和断面图表示,也可用轴测图示意地表示,通常还应同时标注焊缝符号。

(1)在视图中焊缝的画法在视图中,焊缝可用一组细实线圆弧或直线段(允许徒手画)表示,如图15-1a 、b 、c 所示,也可采用粗实线(线宽为2b ~3b )表示,如图15-1d 、e 、f 所示。

(2)在剖视图或断面图中焊缝的画法在剖视图或断面图中,焊缝的金属熔焊区通常应涂黑表示,若同时需要表示坡口等的形状时,如表15-1(2) 表15-2辅助符号(3)补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号,见表15-3。

表15-3补充符号(4)尺寸符号基本符号必要时可附带有尺寸符号及数据,这些尺寸符号见表15-4 a、b。

表15-4尺寸符号(1)箭头线的位置箭头线相对焊缝的位置一般没有特殊要求,可以指在焊缝的正面或反面。

但在标注单边V形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时,箭头线应指向带有坡口一侧的工件,如图15-4所示。

(2)基准线的位置基准线一般应与图样的底边平行,但在特殊条件下也可与底边垂直。

(2)弯管焊接图示例图示弯管由3部分焊接而成,即2个法兰和1个1/4弯管。

焊缝型式为角焊缝,焊缝环绕管头一圈。

图15-7弯管焊接图(3)支架焊接图示例图示支架由5部分焊接而成,从主视图上看,有三条焊缝,一处是件1和件2之间,沿件1周围用角焊缝焊接;另两处是件4和件3,角焊缝现场焊接。

从A视图上看,有两处焊缝,用角焊缝三面焊接。

图15-8支架焊接图焊接时常发生的缺陷及防止方法一、气孔焊缝金属产生的气孔可分为:内部气孔,表面气孔,接头气孔。

1.内部气孔:有两种形状。

一种是球状气孔多半是产生在焊缝的中部。

产生的原因:(1)焊接电流过大;(2(3(4(52(1焊条。

识读焊接结构装配图的方法

识读焊接结构装配图的方法

识读焊接结构装配图的方法
1、看标题栏和明细栏
了解焊接结构装配图的名称、性能、作用和零部件的材质、质量、件数等,其中包括由多少零件或多少小部件组成。

另外,要求对零件或部件有个概括的了解,为进一步了解零件或部件做好准备。

2、看懂弄清有关视图
从主视图中首先看出零件的大致几何形状,再通过其他辅助视图得到零件或部件的立体形状。

例如,图1是一个角钢的焊接件。

图1.角钢形体焊接件的焊接装配图
从主视图中可以看出,它是由两块板组成的,其中一块较长,带半圆形,中间是一个长方槽,半圆形状处有孔,而另一块板较短;从俯视图上看出较短板上有两个圆孔,而两角为两倒角;从侧视图上看坡口的位置,可以看到垂直板上缺口的底是倾斜的;从另一视图上还可以看到平板上两个孔在底面有120°的倒角。

从以上可以构想立体图
的形状,如图2所示。

图2.角钢形体焊接件
3、分析视图
从主要基准出发,逐步认清零件的大小和各部分之间的位置关系。

如图所示,从右端面(主视图)出发,逐个分析主、俯、侧等视图,分析各部位尺寸要求,认真读懂视图。

同时读图应看清各部位的公差配合和表面粗糙度等要求。

例如,垂直板的长度允许+2mm,底板两孔中心距误差是±0.5mm,ф15mm孔的加工粗糙度要求达到Ra6.3μm,孔ф15H9表示基孔制标准公差为9级的基准孔。

4、看图样上的技术要求
它是用来说明零部件所应达到的各种技术要求,说明此项产品是否需要退火、是否加热焊接等。

识读焊接结构装配图还要理解图样要求和工艺卡,并且必须看懂焊接符号。

机械制图 项目10 识读焊接图

机械制图 项目10 识读焊接图

一、焊缝的表达方法
(4)焊缝尺寸符号
焊缝尺寸符号是用字母 代表焊缝的尺寸要求。表示 坡口及焊缝的尺寸,一般不 标注,如设计或生产需要注 明焊缝尺寸时,才进行标注。
常用焊缝尺寸符号
一、焊缝的表达方法
(5)焊接方法及数字代号 常用的焊接方法有:电弧焊、接触焊、电渣焊、 点焊和钎焊等,其中一电弧焊应用最广。
常用焊接方法及数字代号
二、焊缝的标注方法
1.箭头线与焊缝的位置关系
箭头线相对焊缝的位置一 般没有特殊要求,箭头线可 以标在有焊缝的一侧,也可 以标在没有焊缝的一侧。但 在标注V(带钝边)、V、J型 焊缝时,箭头线应指向带有 坡口一侧的工件。
二、焊缝Байду номын сангаас标注方法
2.基准符号相对基准线的位置 1)如果焊缝在接头的箭头一侧(即箭头指向焊缝的施焊面), 则将其基本符号标在基准线的实线一侧。
标在基本符号的上侧和下侧。 4)相同焊缝数量及焊接方法代号标在尾部。 5)当需要标注的尺寸数据较多又不容易分辨
时,可在数据前面增加相应的尺寸符号。
项目实施
任务一 识读图型钢对接焊的焊接图
任务描述
识读型钢对接焊的焊接图。
任务实施
任务实施
1.概括了解
通过读标题栏得知,该零件为型钢对接焊,材料是Q235,绘图比例为1:2,生产 件数为1件。
基本符号表示焊缝横断面形状的符号,它采用近似于焊缝横截面的形状的符号 来表示。
一、焊缝的表达方法
常用焊缝的基本符号
一、焊缝的表达方法
(2)补充符号
补充符号是用来补充说明有关焊缝或接头的某些特征 (诸如表面形状、衬垫、焊缝 分布、施焊地点等)
辅助符号及其标注示例
一、焊缝的表达方法
