燃气管道管沟土方开挖施工方案
燃气管道管沟土方开挖施工方案
燃气管道管沟土方开挖施工方案一、项目背景本项目是关于燃气管道的建设工程,涉及到管沟土方开挖施工方案的制定与实施。
在燃气管道建设过程中,管沟土方开挖是至关重要的环节,不仅关系到施工的顺利进行,也直接影响到工程质量和安全。
二、施工准备2.1 方案制定在进行管沟土方开挖之前,需要制定详细的施工方案。
施工方案应包括工程范围、工程环境、施工机具、人员组织、安全措施等内容。
同时,根据工程的实际情况进行细化和优化,确保施工方案符合工程要求。
2.2 设备准备施工前需要对所需的设备进行准备和检查,包括挖掘机、推土机、运输车辆等。
确保设备完好无损,能够正常使用,并进行必要的保养和维护工作。
2.3 施工人员培训施工人员需要接受相关的培训,了解施工方案和操作流程,掌握操作技能,提高施工效率和质量。
同时,要保证施工人员持证上岗,具备相关的证书和资质。
三、施工过程3.1 现场布置在施工现场进行布置,包括设置施工标志、划定施工范围、建立临时通道等,确保施工区域清晰明了,便于施工进行。
3.2 土方开挖根据施工方案,采用挖掘机进行土方开挖作业。
在进行开挖作业时,需要注意施工深度、坡度、排水等问题,确保开挖作业的顺利进行和安全完成。
3.3 土方平整开挖完成后,对土方进行平整和整理,确保土方表面平整、均匀,符合设计要求。
同时,对开挖过程中产生的杂物和废料进行清理,保持施工现场整洁。
四、施工质量控制4.1 施工监管在施工过程中,需要安排专人进行施工监管,对施工质量和进度进行检查和监控,及时发现和处理施工中的问题和隐患。
确保施工质量符合要求。
4.2 质量检测在施工结束后,需要对土方开挖进行质量检测,检查土方表面平整度、坡度、排水情况等指标,确保土方开挖质量符合设计要求。
五、安全措施5.1 安全防护在施工过程中,要加强安全防护措施,确保施工人员和设备的安全。
采取必要的安全措施,如设置警示标志、划定安全区域、配备安全装备等。
5.2 突发事件处理在施工过程中,可能会发生突发事件,如土方塌方、设备故障等。
燃气管道施工方案
燃气管道施工方案编制人: 何晓杰技术负责人:何晓杰审批人:黄超编制单位: 大庆金盛隆建筑安装工程有限公司编制日期: 2017年 02 月 25日本施工燃气工程部分的总体施工程序为:接受任务阶段一开工前准备阶段一全面施工阶段一交工验收阶段。
主要施工工序为:施工准备一管沟土方一顶管工程一管道敷设一阀门井安装一阀门、附件安装一管沟回填一系统试压一竣工验收主要分项工程施工方法如下:一、施工准备1、建立工地试验室,在施工现场设立一综合实验室负责本工程内的原材料试验及砼强度测定等工作。
各施工区另设小型工地土工试验室,负责工程原材料、成品、半成品每道工序的中间检测工作。
2、做好施工防水、排水工程施工期间,为保证施工场地始终处于良好的排水状态,修筑一些临时排水设施,尽量与永久性排水设施相结合,既要保证施工场地不积水,又要保证水流不进入农田耕地,引起淤积和冲刷等。
3、修整工程土石方机械存放场,将各取土场所需的挖掘机、铲运机、装载机、自卸车运至现场做好施工前的检修和各项准备工作.4、施工机械配备工程必须采用机械化作业,即以挖掘机开挖、装载机装运,自卸汽车运输为主.因此本合同段拟配备挖掘机、装载机、推土机三轮压路机、振动压路机,并配备铲运机、洒水车、平地机等机械。
二、施工测量l、开工前由业主组纲有关部门交桩、交线,提供测量控制点.2、根据设计提供的桩点位置及测量控制点,每200米引测一临时水准点,水准点须经闭合后方可使用。
业主提供的桩点,施工现场测量人员应做好栓桩,临时水准点应设在附近建(构)筑物上或牢固的桩上。
3、使用全站仪对沿线施工放样,依据首级导线点和设计里程中桩坐标,用极坐标法恢复各里程桩位,用三角高程法实测地面高程,用水准仪测横断面,提交纵横断面等相关资料报监理工程师审核,确定工程量.4、所有测量标志设置牢固可靠,且不受施工影响,在施工期间加强对测量控制点的保护,并定期复验各控制点,发现问题及时补测补设。
5、在放线过程中如出现实际位置有较大偏差情况,应及时与设计、业主等部门联系调整管道走向。
燃气管道工程施工方案
施工方案一、工程名称:二、工程简况:三、主要施工方法及措施:(一)、室外燃气管道安装1、管位测量放线应根据施工图的管位进行放线.2、管沟开挖施工前,管道占地宽度范围内的杂草、石块、树木等要清除干净.使用挖掘机开挖时,其场地内沟、坎、陡坡等应予以平整,以便通行。
3、管道连接管道连接前应对管材、管件及管道附属设备按设计要求进行核对,并应在施工现场进行外观检查,管材表面伤痕深度不应超过管材壁厚的10%。
聚乙烯管材切割时,应采用专用的切管工具,切割端面应平整、光滑、无毛刺。
聚乙烯管材、管件的连接应采用热熔对接连接或电熔连接;聚乙烯管道与金属管道或金属附件连接,应采用钢塑转换接头连接。
4、管沟回填(1)管道埋深应符合设计要求。
(2) 管道在沟内不得有悬空现象,应清除沟内积水;(3) 管道防腐绝缘应检查,发现碰伤擦破,应立即修补;管道两侧及管顶以上0。
5 米内的回填土,不得含有碎石、砖块、垃圾等杂物。
回填土应分层夯实。
5、管道的吹扫和试压燃气管道安装完毕后,均应进行吹扫与试压。
吹扫与试压介质采用压缩空气。
管道吹扫(1)吹扫时应在吹扫管道末端加同径阀门做吹扫口,吹扫口应设在开阔地段并加固。
(2)每次吹扫的长度不宜超过500m。
(3) 吹扫应反复进行数次,确认吹净以白布检验合格为止,同时做好纪录。
管道试压(1)试压注意事项①燃气管道的强度试验压力为设计压力的1。
5 倍;②进行强度试验时,达到试验压力后,稳压1 小时,无降压为合格。
(2) 气密性试验①气密性试验应在强度试验合格后进行,试验压力应遵守下列规定:试验压力应为设计压力的1.15 倍。
②埋入地下燃气管道的气密性试验宜在回填至管顶以上0。
5m 后进行.③气密性试验时间宜为24 小时。
(二)、室内燃气管道安装1、室内燃气管道系统一般为用户引入管、干管(立管)、支管、燃气表组成,管材采用镀锌钢管.2、室内燃气管道的连接形式一般采用丝扣连接3、室内燃气管道的安装要求①用户引入管引入管穿过建筑物基础隔墙或管沟时应设置在套管内,在套管内的管段不应有接头,套管与燃气管之间应用柔性防水材料填实。
燃气管道专项施工方案
燃气管道专项施工方案一、施工前准备工作1.安全培训和宣传教育:施工人员应经过燃气安全培训,并了解施工现场的安全规定和应急处置措施。
2.施工地点勘察:勘察施工地点的地形、周边环境、气象条件等,确保施工安全。
3.施工材料准备:准备所需的燃气管道、连接件、齿轮扳手等工具,并进行材料检验。
4.现场布置:确定施工现场的临时设施,包括施工人员的通道、安全防护设施和施工用电等。
二、施工工艺流程1.清理施工现场:清理施工现场的杂物和垃圾,保证施工区域整洁。
2.定位和标记:根据设计图纸,确定管道的位置和方向,并进行标记。
3.开挖管沟:按照设计要求,开挖适当大小的管沟,同时确保管沟的坡度和深度符合要求。
4.铺设管道:按照管道安装顺序,逐段铺设管道,并进行连接。
5.管道固定:根据设计要求,使用支架或吊具对管道进行固定。
6.连接接头:使用合适的连接件对管道进行连接。
7.密封检验:进行管道的密封性检验,确保连接处没有泄漏。
8.通水、试压:将管道接入供气系统,并进行试压,确保管道的耐压性能。
9.设备安装:根据需要,安装相关仪表和控制设备。
10.施工记录:记录施工过程中的关键参数和操作,以备查证。
三、安全管理措施1.施工现场警示标识:根据相关规定,设置施工警示标识,并对施工现场进行围挡。
2.施工区域划定:划定施工区域,并设立专人负责现场管理,严禁外人进入。
3.现场安全培训:对施工人员进行安全培训,加强对燃气管道的安全意识和工艺要求的理解。
4.使用安全工具和设备:确保施工过程中使用的工具和设备符合安全要求,定期检查和维护。
5.作业票管理:对工序进行明确的作业票管理,包括工序顺序、安全要求等。
6.现场巡检和监控:定期进行现场巡检,确保施工过程中的安全和质量。
7.应急预案:制定详细的应急预案,包括火灾、泄漏等突发事件的应对措施。
四、环境保护措施1.施工废物处理:对施工产生的废弃材料和垃圾进行分类处理,及时清理施工现场。
2.扬尘控制:采取湿化作业方式,降低施工现场的扬尘污染。
燃气管道施工方案

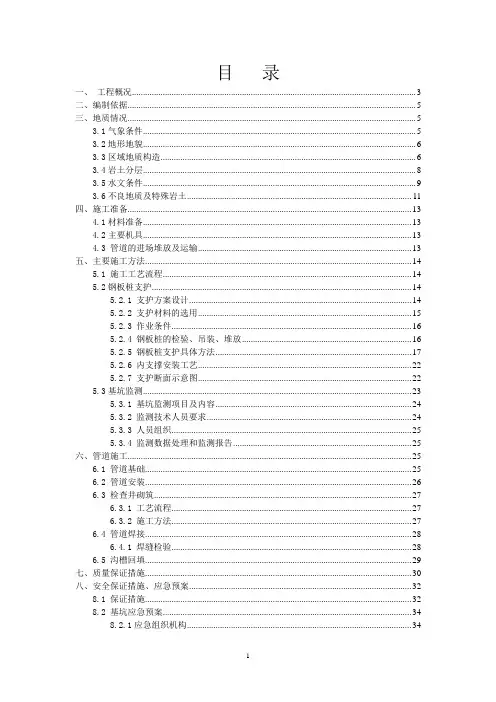

目录一、工程概况 (3)二、编制依据 (5)三、地质情况 (5)3.1气象条件 (5)3.2地形地貌 (6)3.3区域地质构造 (6)3.4岩土分层 (8)3.5水文条件 (9)3.6不良地质及特殊岩土 (11)四、施工准备 (13)4.1材料准备 (13)4.2主要机具 (13)4.3 管道的进场堆放及运输 (13)五、主要施工方法 (14)5.1 施工工艺流程 (14)5.2钢板桩支护 (14)5.2.1 支护方案设计 (14)5.2.2 支护材料的选用 (15)5.2.3 作业条件 (16)5.2.4 钢板桩的检验、吊装、堆放 (16)5.2.5 钢板桩支护具体方法 (17)5.2.6 内支撑安装工艺 (22)5.2.7 支护断面示意图 (22)5.3基坑监测 (23)5.3.1 基坑监测项目及内容 (24)5.3.2 监测技术人员要求 (24)5.3.3 人员组织 (25)5.3.4 监测数据处理和监测报告 (25)六、管道施工 (25)6.1 管道基础 (25)6.2 管道安装 (26)6.3 检查井砌筑 (27)6.3.1 工艺流程 (27)6.3.2 施工方法 (27)6.4 管道焊接 (28)6.4.1 焊缝检验 (28)6.5 沟槽回填 (29)七、质量保证措施 (30)八、安全保证措施、应急预案 (32)8.1 保证措施 (32)8.2 基坑应急预案 (34)8.2.1应急组织机构 (34)8.2.2 抢险机具材料 (35)8.2.3紧急处理措施 (35)九、文明施工措施 (36)十、施工注意事项 (38)一、工程概况本项目位于珠海市主城区前山片区,紧靠中山市坦洲镇。
根据相关规划,翠屏路配套了2根燃气管道(1根高压和1根中压),因翠屏路东侧(JK1+200--JK2+420段)紧邻居民建筑物,管廊带窄小,该段燃气管位预留在排洪渠西侧,为减少重复开挖和方便日后燃气管道施工,在JK0+956和JK2+464处分别预留两根横穿市政道路和排洪渠燃气套管,套管管材选用钢管,并在套管两端设置检查井。
燃气管道施工方案
燃气管道施工方案燃气管道施工方案一、施工基本要求:1. 按照相关法律法规和技术标准进行施工,确保施工质量和安全。
2. 施工前需对施工现场进行勘察,确定施工方案。
3. 施工过程中需采取严格的质量控制措施,确保施工质量。
4. 施工过程中需采取有效的安全防护措施,确保施工安全。
5. 施工完成后需进行验收,并向相关部门报备。
二、施工方案:1. 施工流程:(1)勘察:对施工现场进行勘察,确认地下是否有其他管线、电缆等且确认施工条件是否具备。
(2)设计:根据现场实际情况进行设计,确定管道走向、尺寸等。
(3)材料准备:根据设计方案准备所需的管材、管件及其他施工材料。
(4)开挖:按照设计方案要求进行挖掘管道沟槽,确保沟槽的大小、深度符合要求。
(5)安装:将管材、管件等装入沟槽中,并进行连接,确保连接紧密、无漏气。
(6)测试:进行管道的压力测试,确保管道的承压能力。
(7)回填:将挖掘的土方回填至管沟中,并按照要求进行夯实,确保回填土质量好。
(8)整平:对回填土进行整平,确保地表光滑平整。
2. 施工质量控制措施:(1)在施工前,确保所采购的管材、管件等符合国家标准,并进行检查验收。
(2)施工过程中,对开挖的沟槽、管材、管件等进行质量监控,保证施工材料质量。
(3)施工过程中,严格按照设计方案要求进行操作,确保施工质量符合要求。
(4)在测试阶段,对管道进行严格的压力测试,确保管道安全使用。
3. 安全防护措施:(1)施工前,进行安全技术交底,确保施工人员了解安全操作规程。
(2)施工现场设置明显的安全警示标志,确保周边人员的安全。
(3)施工过程中,工人需佩戴必要的个人防护装备,如安全帽、防护眼镜等。
(4)施工过程中,严禁在气体管道附近进行明火作业。
(5)施工现场应配备灭火器等必要的消防设备,以应对突发事故。
四、施工验收:1. 施工完成后,进行管道的压力测试,并检查是否存在漏气现象。
2. 检查管道的连接是否紧密、牢固。
3. 对施工现场进行清理,确保无杂物残留。
燃气工程土方工程施工方案
燃气工程土方工程施工方案一、施工概况1.1 项目名称:燃气工程土方工程施工1.2 项目地点:某某市某某区1.3 工程概况:本工程是某某市燃气公司某某工程项目的一部分,主要包括土方开挖、填埋、边坡保护等工作,工程范围包括燃气管道敷设区域及相关设施区域。
1.4 施工单位:某某施工公司1.5 施工时间:预计施工周期为3个月二、施工前的准备工作2.1 安全生产准备在施工前,施工单位需对施工现场进行全面的安全生产检查,确定施工区域的安全隐患,并采取相应的安全防护措施,确保安全生产。
2.2 土方开挖方案施工单位应在施工前进行详细的勘察和测量工作,确定土方开挖的范围和深度,并制定相应的土方开挖方案,确保土方开挖的质量和安全。
三、土方开挖工程3.1 施工方法土方开挖采用机械开挖和人工开挖相结合的方式进行,对于较大的开挖区域,采用挖掘机进行开挖,对于较小的开挖区域,采用人工进行开挖。
3.2 土方运输开挖后的土方应及时清理,并运输到指定的填埋场地进行处理,运输过程中应采取相应的安全防护措施,确保运输安全。
3.3 土方填埋土方填埋应按照相关规范进行,填埋场地应符合相关环境保护要求,填埋应分层进行,确保填埋的质量和安全。
3.4 边坡保护对于土方开挖后的边坡进行保护,采用护坡、防护栏等设施进行加固,确保边坡的稳定和安全。
四、施工中的安全管理4.1 安全生产责任施工单位需制定并组织实施安全生产责任制,建立健全安全生产管理体系,确保安全生产责任的落实。
4.2 安全检查施工现场应建立安全检查制度,定期组织安全检查活动,并及时整改存在的安全隐患,确保施工现场的安全。
4.3 安全培训施工单位应对施工人员进行安全生产培训,提高施工人员的安全生产意识,并确保施工人员具备相应的安全操作技能。
五、施工后的工作5.1 环境保护施工完工后,对施工区域进行彻底清理,清除施工垃圾,还原施工区域的环境景观,确保环境保护的工作顺利进行。
5.2 施工总结对施工过程中存在的问题进行总结,找出不足之处,并提出改进意见,为下一步的施工工作做好准备。
燃气管道管沟土方开挖施工方案
5、回填的土料,必须符合设计要求或施工规范的规定。
6、回填土必须按规定分层夯压密实。
建设单位
施工单位
此告知书一式两份,建设单位、施工单位各执一份。一、1、 Nhomakorabea业条件:
2、土方开挖前,应摸清地下管线等障碍物,并应根据施工方案的要求,将施工区域内的地上、地下障碍物清除和处理完毕。
3、建筑物或构筑物的位置或场地的定位控制线(桩),标准水平桩及基槽的灰线尺寸,必须经过检验合格,并预检。
4、场地表面要清理平整。
5、夜间施工时,应合理安排工序,防止错挖或超挖。施工场地应根据需要安装照明设施,在危险地段应设置明显标志。
五、应该注意的质量问题
1、基底超挖:开挖基坑(槽)或管沟均不得超过基底标高。如个别地方超挖时,其自理方法应取得设计单位的同意,不得私自处理。
2、开挖尺寸不足:基坑(槽)或管沟底部的开挖宽度,除结构宽度外,应根据施工需要增加工作面宽度。
3、基坑(槽)或管沟边坡不直不平,基底不平:应加强检查,随挖随修,并要认真验收。
6、回填土应检验其含水率,必须达到设计控制范围,方可使用。
7、填料要求为颗粒均匀的素土,无块状物、砖头等杂物,不可含有盐晶、盐块或含盐植物的根茎。
二、工艺流程:
确定开挖的顺序和坡度——沿灰线切出槽边轮廓线——分层开挖——修整槽边清底。
一般粘性土可自上而下分层开挖,每层深度以60cm为宜,从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松,正向挖掘,每层深度,视翻土厚度而定,每层应清底和出土,然后逐步挖掘。
三、土方回填
1.操作工艺
基坑底地坪上清理–检验土质–分层铺土–分层碾压密实–检验密实度–修整–找平验收
城镇燃气管道土方工程施工工艺规程
城镇燃气管道土方工程施工工艺规程1.1 一般规定1.1.1 作好管沟开挖前的确切准备工作并会同建设、设计及其它有关单位共同核对有关地下管线及构建物的资料。
1.1.2 在施工区域内,有碍施工的已有建筑物和构建物、道路、沟渠、管线、电杆、树木等,应在施工前,由建设单位与有关单位协商处理后方可开挖。
1.1.3 管沟必须按设计图纸放线。
1.1.4 在地下水位较高的地区或雨季施工时,应采取降低水位或排水措施,及时清除沟内积水。
1.2 开槽1.2.1 管道沟槽应按设计所定平面位置与标高开挖。
开槽的形式和要求应满足设计要求,人工开挖且无地下水时,槽底预留值宜为0.05~0.1m;机械开挖且有地下水时,槽底预留值不应小于0.15m,管道安装前应人工清底至设计标高。
1.2.2 局部超挖部分应回填夯实,当沟底无地下水时,超挖在0.15m以内者,可用原土回填夯实,其密实度不应低于原地基天然土的密实度;超挖在0.15m以上者,可用石灰土或沙处理,其密度不应低于95%。
当沟底有地下水或沟底上层含水量较大时,可用天然沙回填。
1.2.3 对于湿陷性黄土地区的开挖,不宜在雨季施工,或在施工时切实排除沟内积水,开挖中应在槽底予留0.03~0.06m厚的土层时施行夯实,夯实后,沟底表层土的干容量一般不小于1.6×103kg/m3。
1.2.4沟底遇有废旧构建物、硬石、木头、垃圾等杂物时,必须清除,然后铺一层厚度不小于0.15m的沙土或素土并整平夯实。
1.3 回填1.3.1 沟槽的回填,应先填实管底,再同时回填管道两侧,然后回填至管顶以上0.5m处(未经检验的接口应留出)。
如沟内有积水,必须全部排尽,再进行回填。
1.3.2 沟槽的支撑应在保证施工安全的情况下,按回填进度依次拆除,拆除竖板桩后,应以沙土填实缝隙。
1.3.3 管道两侧及管顶以上0.5m内的回填土,不得含有碎石、砖块、垃圾等杂物,不得用冻土回填,距离管顶0.5m 以上的回填土内允许有少量直径不大于0.1m的石块。
管道沟槽开挖专项施工方案(1)
管道沟槽开挖专项施工方案(1)一、前言管道沟槽开挖是工程建设中的重要环节,其施工质量直接影响着工程的安全性和效率。
为了确保管道沟槽开挖工程顺利进行,特制定本专项施工方案。
二、施工前准备1.制定施工计划,明确开挖范围、时间节点和施工顺序。
2.调查土质情况,了解地质条件,制定相应的安全措施。
3.准备必要的施工机械设备和人力。
三、安全措施1.划定施工区域,设置明显的警示标志,保障施工现场的安全。
2.检查施工机械设备的运行状态,确保安全使用。
3.严格遵守相关操作规程,做好现场安全管理。
四、开挖工艺1.按照设计要求,在施工现场进行定位和标高,确定开挖的深度和宽度。
2.采用适当的挖掘机械进行开挖作业,保证施工质量。
3.注意防止土方坍塌,加固土墙,确保开挖斜坡的稳定。
五、施工质量控制1.对开挖后的地基进行检查,确保开挖面平整、垂直。
2.定期检查土方的质量,及时处理施工中出现的问题。
3.严格按照设计要求进行管道沟槽的开挖,保证施工质量。
六、施工结束及清理1.完成管道沟槽的开挖后,及时进行地基的清理和整理。
2.对施工现场进行清理,清除垃圾和杂物,确保施工现场整洁。
3.对施工过程中发现的问题进行总结,并提出改进建议。
七、总结管道沟槽开挖是一项重要的工程施工环节,本专项施工方案旨在指导施工人员按照规定程序和标准完成开挖工作,确保施工质量和安全。
在实际施工过程中,应严格执行施工方案,及时处理问题,确保工程顺利完成。
希望本专项施工方案能够对管道沟槽开挖工程的实际施工提供一定的指导和帮助。
天然气管沟开挖施工及方案
.呼伦贝尔雀巢公司燃气管道工程管沟土方开挖、回填及恢复施工方案编制:李文君审核:夏永忠批准:夏永忠施工单位:内蒙古晟丰能源科技发展有限公司目录1、工程概况2、编制依据3、施工准备4、一般技术要求5、施工顺序6、施工技术措施7、安全、文明施工8、质量保证措施9、安全措施及应急预案管沟土方开挖、回填及恢复施工方案一、工程简况1、工程概况:本工程位于额尔古纳雀巢有限公司厂内。
工程分为三部分:a.厂区内PE燃气主管道敷设及调压箱(柜)、调压计量撬的安装(管沟开挖约700米);b锅炉主厂房内无缝钢管及阀组安装(燃气最大流量3000Nm³/h、管道工作压力20KPa);c、干燥热风炉厂房内无缝钢管及阀组安装(燃气最大流量420Nm ³/h、管道工作压力20KPa),燃气源自内蒙古晟丰燃气公司额尔古纳储备站。
二、主要验收规范及技术标准1.《工业金属管道工程施工及验收规范》GB502352.《现场设备、工业管道焊接工程施工及验收规范》GB502363.《埋地钢质管道聚乙烯防腐层》GB-232574、《城镇燃气设计规范》GB500285、《城镇燃气输配工程施工及验收规范》CJJ33-20056、《压力管道安全管理与监察规定》7、《聚乙烯燃气管道工程技术规程》CJJ638、PE管执行:燃气用埋地聚乙烯管材GB15558.1燃气用埋地聚乙烯管件GB15558.2三、施工准备1、配备管理人员,选调施工机械组成强有力的施工队伍。
明确施工任务划分,进行施工人员、设备调配。
2、对施工人员进行思想教育,要求每个管理者和施工人员必须树立良好的管道工人形象,从生活作风、社会道德,尊重少数民族地区的风俗习惯,能够体现出当代建设者的精神外貌。
3、对全体施工人员进行教育,针对本工程施工和地理条件、地理环境的特殊条件,教育职工树立“安全第一”的思想意识和环保意识。
4、根据设备配置计划,确定自检、自修或进厂维修,以检修完毕。
天然气管沟开挖施工方案
四川怡诚石油天然气工程有限公司蒙自市天然气道路干管建设一期工程施工项目部施工方案四川怡诚石油天然气工程有限公司蒙自市天然气道路干管建设一期工程管沟土方开挖、回填及恢复施工方案编制:宋磊审核:蒋毅批准:廖成杰施工单位:四川怡诚石油天然气工程有限公司目录1、工程概况2、编制依据3、施工准备4、一般技术要求5、施工顺序6、施工技术措施7、安全、文明施工8、质量保证措施9、雨季施工技术措施10、安全措施及应急预案管沟土方开挖、回填及恢复施工方案一、工程简况本工程依照图纸设计要求,由四川怡诚石油天然气工程有限公司建设的燃气管网安装工程。
建设地点:红河州蒙自市;建设规模:城市道路干管15公里;建设内容:中压管道15公里,其中北京路南延线、北京路北延线、银河路南延线、PE100 SDR11 De160 6.93公里,昭忠路PE100 SDR11 De110 1.7公里,天马路西延线DN200无缝钢管9.7公里;项目总投资:1251万元;计划工期:150日历天;施工范围:施工图设计的全部(具体以工程量清单为准);二、主要验收规范及技术标准1.《工业金属管道工程施工及验收规范》GB50235-19972.《现场设备、工业管道焊接工程施工及验收规范》GB50236-19983.《埋地钢质管道聚乙烯防腐层》GB-23257-20094、《城镇燃气设计规范》GB50028-20065、《城镇燃气输配工程施工及验收规范》CJJ33-20056、《压力管道安全管理与监察规定》(原劳动部1996)7、《聚乙烯燃气管道工程技术规程》CJJ63-958、PE管执行:燃气用埋地聚乙烯管材GB15558.1-2003燃气用埋地聚乙烯管件GB15558.2-2005三、施工准备1、配备管理人员,选调施工机械组成强有力的施工队伍。
明确施工任务划分,进行施工人员、设备调配。
2、对施工人员进行思想教育,要求每个管理者和施工人员必须树立良好的管道工人形象,从生活作风、社会道德,尊重少数民族地区的风俗习惯,能够体现出当代建设者的精神外貌。
无缝燃气钢管铺设施工方案
无缝燃气钢管铺设施工方案一、施工准备工作1.项目组织:成立专门的施工管理组织,明确各人员的职责和任务。
2.安全防护:对施工现场进行安全评估,制定相应的安全防护措施,包括防止火灾、爆炸等事故。
3.材料准备:按照设计要求,准备好需要使用的无缝燃气钢管及相关附件,包括弯头、接头、法兰等。
4.机械设备准备:准备好需要使用的机械设备,如起重机、挖掘机等。
5.现场勘测:对施工现场进行勘测,确定管道敷设的具体位置和线路。
二、土方开挖和回填1.土方开挖:按照设计要求,使用挖掘机进行土方开挖,确保土壤的搬运和堆放方便。
2.管沟开挖:根据设计要求,开挖管沟,确认沟底的坡度和深度,以及沟底的平整度。
3.管道回填:在管道铺设完成后,进行管道回填,采用优质填充土进行回填,并按照设计要求夯实。
三、管道敷设1.预留管道:在开挖的沟底预留出管道的对齐线,并在沟壁上做好标识,方便后续对齐。
2.管道运输:使用起重机将管道运送到现场,并正确搭配相关的导向器材和设备。
3.管道对齐:根据预留线进行管道对齐,确保管道的平直和水平度。
4.管道焊接:将管道端部进行刷防锈漆,并进行相应的焊接工作,确保接头的牢固。
5.弯头安装:按照设计要求,在管道的需要转弯的位置进行弯头的安装,确保转弯半径符合要求。
6.管道固定:使用专用的管夹等固定管道,确保管道的稳定性和密封性。
四、系统测试和验收1.阀门和附件安装:安装完管道后,安装相应的阀门和附件,完成管道系统的基本配置。
2.系统测试:进行系统的压力测试和泄漏测试,确保系统的安全可靠。
3.管道保温:根据需求进行管道保温,保证燃气的传输效率和安全性。
4.系统验收:进行系统的验收,包括检查管道的质量和施工的符合性等,并进行相应的修复和整改。
五、工程竣工1.清理整理:对施工现场进行清理整理,确保安全和环境卫生。
2.各方交接:与相关部门进行工程交接,确认无缝燃气钢管铺设工程的完成。
以上是一份无缝燃气钢管铺设的施工方案,通过严格按照方案实施施工,可以确保燃气管道的安全和有效运输,保障用户的用气质量和燃气的安全使用。
开挖燃气管道施工方案
开挖燃气管道施工方案一、工程概况××项目位于××省××市××区××,一期燃气接自市政燃气管道(DE400),终点为厂区天然气调压站,之后接往锅炉房、涂装车间,实施管线共计全长1550米,现已经全部完成施工,目前已经通气投产。
二期燃气管道工程仅预留套管,本次施工区域为原联合站房沿线,因无法预留套管,将联合站房沿线接至天然气切断阀间。
二期燃气管道改由本期施工,管线仅长50m,但周边管线复杂,且同已经通气的一期燃气管道交叉,施工难度大。
二、施工程序及方法1.施工前准备施工前同现场核对总平面布置图,并同现场相关单位确认地下管线主点坐标,管道埋深,摸清地下情况。
在开工前对所有施工人员进行技术交底及安全交底。
2.沟槽开挖及现有燃气管道保护开挖前根据施工图纸测量出二期燃气管线中心线及地下现有管道边线,复核后撒白灰线。
根据原厂区动力燃气管道图纸与现有图纸对比,在天然气切断阀间区域燃气管线存在交叉,原管道管顶标高-1.15m,二期管道敷设在一期管道上方,管底标高-1.05m。
沟糟开挖材需在原燃气施工人员的指导下进行,燃气管道附近施工时采用挖机破开硬化路面混凝土(宽度600mm)后,地表下60cm利用2t小挖机减土,60cm以下利用人工开挖直至管道亮全暴露,并在沟槽底部铺设黄砂,全过程安全员现场看护,联合站房沿线管道开挖沟槽距离现有燃气管道130cm并确保不得少于60cm,沟槽深度-1.9m,开挖方法同上。
施工中如发现管线有异常现象或管位有差异,可能对管线的安全产生影响时应立即停止施工,同时与相关部门联系,落实保护管道的措施后方可继续施工。
开挖前事先准备防护板,开挖地段附近1m 内不得堆放余土以及机械设备,开挖时观察土质情况,对有塌方迹象的部位利用防护板防护,防止沟槽塌方引起原管道偏移。
3.管道施工管道施工工艺:材质为无缝钢管φ273×7氩弧焊打底,焯接盖面,四油三布加强级防腐。
室外燃气管道沟槽土方的开挖施工方案
室外燃气管道沟槽土方的开挖(一)准备工作1、熟悉图纸:进行外线施工之前,要仔细审图,弄清图纸中每一处细微的地方,有不清楚的,发现不合理处与原设计人员沟通或更改。
2、现场交底:设计与施工人员共同到施工地点,有设计人员介绍工程有关情况,指明设计位置,介绍管道沿线有无障碍物,包括穿、跨越铁路、河流等;通知有关单位拆迁;对电杆等物加固处理。
3、编制施工计划:根据工程量、现场情况、施工人数等安排工程进度,上报材料、工具需用量,施工机械设备使用计划。
4、办理有关施工审批手续,协调现场各种关系,确保施工顺利进行。
(二)放线1、由施工队测量工负责测量放线;a、地下燃气管道位置应按照规划部门批准的管位进行定位;b 、 确定管沟中心线;c 、 在地面上撒白灰线标明开挖边线;d 、 测量管沟深度;e 、 验槽,开挖管沟至设计管底标高,清沟后复验挖沟宽度和标高。
2、沟槽的断面形式常用沟槽断面有直槽、梯形槽、混合槽和联合槽四种形式图4-1所示选择沟槽断面的形式,通常应考虑土壤性质,地下水状况,施工作业面宽窄,施工方法和管材类别,管子直径和沟槽深度等因素。
燃气管道通常采用开挖直槽或梯形槽施工。
3、沟槽断面尺寸的确定1 2 3 4图4-1 沟槽断面1—直槽;2—梯形槽;3—混合槽;4—联合槽沟槽断面尺寸与沟槽断面形式有关。
梯形槽是沟槽断面的基本形式,(见图4-2)其它断面形式均为梯形槽演变而成。
沟槽断面尺寸主要指沟槽深度h,沟底宽度a,沟槽上口宽度b和沟槽边坡率n。
图4-2 梯形槽横断面b=a+2nh式中 a 沟槽底宽度(m)b 沟槽上宽度(m)n 沟槽边坡度(边坡的水平投影和垂直投影的比值)h 沟槽深度(m)1)挖深一般应遵照断面设计图的规定,即挖深应等于规划设计地面标高与管底设计标高之差。
若设计图纸与施工现状有较大差别时,应与设计人员协商后确定。
2)沟底宽度沟底宽度主要取决于管径和管道安装方式。
a)钢管单管沟底组装按表4-1确定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5、 回填的土料,必须符合设计要求或施工规范的规定。
6、回填土必须按规定分层夯压密实。
建设单位
施工单位
此告知书一式两份,建设单位、施工单位各执一份。
首先清除回填区及取土区的积水、杂物,由回填区最深部分开始,分层铺设、碾压。现场配备专职技术人员,符合设计要求后,再填上层土,并按规定现场取样报请监理工程师验收。
为保证回填土的质量,必须做好以下几点:
(1)土方回填前清除原地面草皮、树根、建筑垃圾等杂物,并将填土表面平整。
(2)在管道相关试验合格后,可进行沟槽回填土。沟槽回填前必须抽干沟槽内积水,覆土前必须将槽底杂物清理干净,胸腔两侧需要同时回填,分层夯实,严禁单侧填高。回填土要求土质较好,木夯夯实要求20cm 一层,机械夯实要求20~25 cm一层率,必须达到设计控制范围,方可使用。
7、填料要求为颗粒均匀的素土,无块状物、砖头等杂物,不可含有盐晶、盐块或含盐植物的根茎。
二、工艺流程:
确定开挖的顺序和坡度——沿灰线切出槽边轮廓线——分层开挖——修整槽边清底。
一般粘性土可自上而下分层开挖,每层深度以60cm为宜,从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松,正向挖掘,每层深度,视翻土厚度而定,每层应清底和出土,然后逐步挖掘。
五、应该注意的质量问题
1、基底超挖:开挖基坑(槽)或管沟均不得超过基底标高。如个别地方超挖时,其自理方法应取得设计单位的同意,不得私自处理。
2、开挖尺寸不足:基坑(槽)或管沟底部的开挖宽度,除结构宽度外,应根据施工需要增加工作面宽度。
3、基坑(槽)或管沟边坡不直不平,基底不平:应加强检查,随挖随修,并要认真验收。
三、土方回填
1.操作工艺
基坑底地坪上清理–检验土质–分层铺土–分层碾压密实–检验密实度–修整–找平验收
(1)填土前,应将基底表面上的树根、垃圾等杂物都处理完毕,清除干净。
(2)检验土质。检验回填土料的种类、粒径,有无杂物,是否符合规定,以及土料的含水量是否在控制的范围内;如含水量偏高,可采用翻松、晾晒或均匀掺入干土等措施;如遇填料含水量偏低,可采用预先洒水润湿等措施。填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求和机具性能确定。
3、施工中如发现有文物或古墓等,应妥善保护,并应立即报请当地有关部门处理后,方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的
4、夜间施工时,应合理安排施工顺序,要有足够的照明设施。防止铺填超厚,严禁用汽车直接将土倒入基坑(槽)内。但大型地坪不受限制。
5、基础或管沟的现浇混凝土应达到一定强度,不致因回填土而受破坏时,方可回填土方。
一、1、作业条件:
2、土方开挖前,应摸清地下管线等障碍物,并应根据施工方案的要求,将施工区域内的地上、地下障碍物清除和处理完毕。
3、建筑物或构筑物的位置或场地的定位控制线(桩),标准水平桩及基槽的灰线尺寸,必须经过检验合格,并预检。
4、场地表面要清理平整。
5、夜间施工时,应合理安排工序,防止错挖或超挖。施工场地应根据需要安装照明设施,在危险地段应设置明显标志。
四、成品保护
1、对定位标准桩、轴线引桩、标准水准点,挖运土时不得碰撞。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准标语和标准水准点,也应定期复测检查是否正确。
2、土方开挖时,应防止邻近已有建筑物或构筑物、道路、管线等发生下沉或变形。必要时,与设计单位或建设单位协商采取防护措施,并在施工中进行沉降和位移观测。
人工挖沟槽土方及回填施工方案
第2017003号
工程名称
嘉和耐火材料厂撬前至阀门井段土方开挖工程
施工地点
嘉和耐火材料厂园区内
建设单位
辽宁正润天然气有限公司
现场负责人
冯润
施工单位
现场负责人
因嘉和耐火材料厂调压箱进口与阀门井内主管道连头的需要,该段管线需埋地敷设,沟槽土方开挖及回填具体施工做法如下:
本工程位于嘉和耐火材料厂园区内,处于绿化带中,阀门井与调压箱之间由厂区铁艺围墙隔开,全线长度约13.4m(具体工程量按实际发生为准),管径DN100,土壤为一二类土,管道埋深1200mm,分层回填,回填土管顶500处敷设警示带,回填后恢复地貌。
