南京环美科技股份有限公司CAD制图1.1 CAD制图规范一、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
二、比例常用比例有：1:1，1:2 ，1:3 ，1:4 ，1:5 ，1:6 ，1:10 ，1:15，1:20 ，1:25，1:30，1:40 ，1:50、1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500。
三、线型1．粗实线：0.3mm1）.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）（构筑物）2）.室内外立面图的轮廓。
3）.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1）.平、剖面图中被剖切的次要建筑构造的轮廓线。
2）.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3）．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1）.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1）.室内平面、顶面图中未剖切到的主要轮廓线。
2）.建筑构造及建筑装饰构配件不可见的轮廓线。
3）.拟扩建的建筑轮廓线。
4）.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1）.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1）.不需画全的断开界线。
四、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线：1）.立面地坪线；2）.索引剖切符号；3）.图标上线；4）.索引图标中表示索引图在本图的短线五、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“表示索引在本图”。

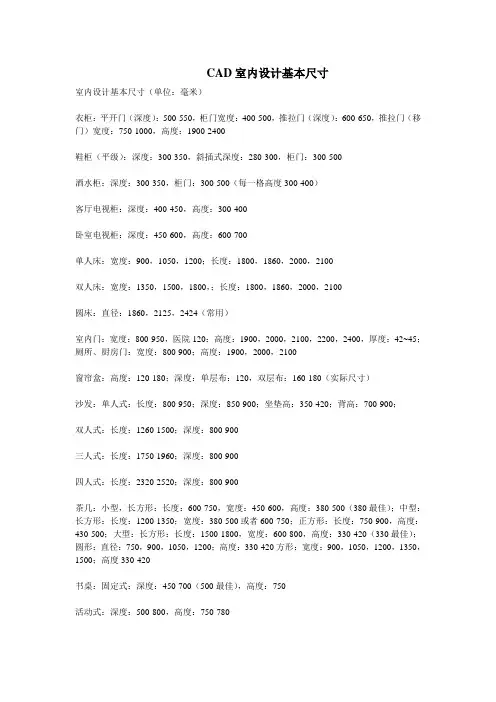

CAD室内设计基本尺寸
CAD室内设计基本尺寸室内设计基本尺寸（单位：毫米）衣柜：平开门（深度）：500-550，柜门宽度：400-500，推拉门（深度）：600-650，推拉门（移门）宽度：750-1000，高度：1900-2400鞋柜（平级）：深度：300-350，斜插式深度：280-300，柜门：300-500酒水柜：深度：300-350，柜门：300-500（每一格高度300-400）客厅电视柜：深度：400-450，高度：300-400卧室电视柜：深度：450-600，高度：600-700单人床：宽度：900，1050，1200；长度：1800，1860，2000，2100双人床：宽度：1350，1500，1800，；长度：1800，1860，2000，2100圆床：直径：1860，2125，2424（常用）室内门：宽度：800-950，医院120：高度：1900，2000，2100，2200，2400，厚度：42~45；厕所、厨房门：宽度：800-900；高度：1900，2000，2100窗帘盒：高度：120-180；深度：单层布：120，双层布：160-180（实际尺寸）沙发：单人式：长度：800-950；深度：850-900；坐垫高：350-420；背高：700-900；双人式：长度：1260-1500；深度：800-900三人式：长度：1750-1960；深度：800-900四人式：长度：2320-2520；深度：800-900茶几：小型，长方形：长度：600-750，宽度：450-600，高度：380-500（380最佳）；中型：长方形：长度：1200-1350；宽度：380-500或者600-750；正方形：长度：750-900，高度：430-500；大型：长方形：长度：1500-1800，宽度：600-800，高度：330-420（330最佳）；圆形：直径：750，900，1050，1200；高度：330-420方形：宽度：900，1050，1200，1350，1500；高度330-420书桌：固定式：深度：450-700（500最佳），高度：750活动式：深度：500-800，高度：750-780书桌下缘离地至少580；长度：最少900（1500-1800最佳）书柜：深度：300-380，柜门：300~500餐桌：高度：750-780（一般），西式高度：680-720，一般方桌宽度：1200，900，750长方桌宽度：800，900，1050，1200；长度：1500，165，1800，2100，2400圆桌：直径：900，1200，1350，1500，1800书架：深度：250-400（每一格），长度：600-1200；下大上小型下方深度350-450，高度800-900活动未及哦顶高柜：深度：450，高度：1800-2000木隔间墙厚：60-100；内角材排距：长度（450-600）*900洗衣机：600*600；淋浴房：900*900。
cad图纸尺寸标准
cad图纸尺寸标准CAD 图纸尺寸标准在工程设计、建筑施工、机械制造等众多领域，CAD（计算机辅助设计）技术的应用越来越广泛。
而 CAD 图纸作为设计成果的重要呈现形式，其尺寸标准的规范与统一至关重要。
这不仅关系到设计信息的准确传达，还直接影响到后续的生产制造、施工安装等环节。
CAD 图纸的尺寸标准通常是由国际标准组织（ISO）或各个国家的相关标准机构制定的。
在我国，常用的 CAD 图纸尺寸标准主要遵循国家标准 GB/T 14689-2008。
标准的 CAD 图纸尺寸有着严格的规定。
常见的基本幅面包括 A0、A1、A2、A3、A4 等。
A0 图纸的尺寸为 841mm×1189mm，A1 图纸的尺寸为 594mm×841mm，A2 图纸的尺寸为 420mm×594mm，A3 图纸的尺寸为 297mm×420mm，A4 图纸的尺寸为 210mm×297mm。
这些尺寸之间存在着一定的比例关系，即沿长边对折后得到下一个较小的幅面尺寸。
在实际应用中，选择合适的图纸幅面是非常重要的。
一般来说，应根据设计内容的复杂程度、图形的大小以及比例等因素来确定。
如果图形较小且简单，使用 A4 图纸可能就足够了；而对于大型的、复杂的设计项目，可能需要用到 A0 或 A1 这样较大的幅面。
除了基本幅面，CAD 图纸还有加长幅面的规定。
当基本幅面不能满足绘图需求时，可以采用加长幅面。
但加长幅面的尺寸必须是基本幅面短边的整数倍，并且要按照规定的顺序进行加长。
在 CAD 图纸中，图框的尺寸和格式也有明确的要求。
图框线分为内外两部分，外框线的宽度通常比内框线宽。
图框的右下角通常会有标题栏，用于填写图纸的名称、编号、比例、设计者等相关信息。
图纸的比例也是 CAD 绘图中需要重点关注的一个方面。
比例的选择应根据图形的大小和复杂程度，以及图纸幅面的大小来确定。
常见的比例有 1:1、1:2、1:5、1:10、1:20 等。
CAD中室内设计的一般尺寸要求
CAD中室内设计的一般尺寸要求鞋柜：长一般在1200mm较适宜。
宽为300——350mm。
即长*宽=1200*（300——350）。
深为800——900mm。
（含台面的高度）。
带有弧形的则后边有100mm宽，然后再有弧度。
踏踏垫：（进门处）长为1200mm，宽为800mm。
即长*宽=1200*800。
厨房：面积最少为长2000mm，宽为1800mm.。
即长*宽=2000*1800 操作台：宽一般在550——600mm较适宜。
长根据厨房间的长度而定。
深度一般在 750——800mm，操作台面的厚度为30mm，单个橱柜的宽为400mm，橱柜踢角线深为80——100mm,下橱柜距上橱柜的距离为600mm，上橱柜的深度为700mm。
冰箱：长为600mm,宽为600mm。
即长*宽=600*600。
餐厅餐桌一般餐桌要有900mm宽，两旁都应留有850mm的自由空间来摆放椅子和过身，因此需要总宽度为2600mm。
如果使用800mm宽的餐桌，最少也要在2400mm，餐椅拉出后与最近的橱柜的距离为60mm，与炉灶距离为750mm，从餐桌的一端到最近的橱柜就有900mm的距离，而与炉灶应有1000—1200mm。
餐桌旁放置的贮藏柜与餐桌的距离要大于760mm。
三人就餐区合适的面积为6平方米，四人为8——9平方米，六人为12平方米，餐桌高为730——760mm，餐桌家具高度尺寸标准为700mm,720mm,740mm,760mm四人规格，椅凳尺寸为400mm,420mm,440mm三个规格。
水槽和灶之间绝对需要保持80mm,100mm更好，工作台面和壁柜底端距离要不低于500mm。
即下橱柜距上橱柜的距离为500——600mm。
卫生间脸盆脸盆的安装高度为800——840mm。
脸盆的台面宽一般为500——600mm为宜，长度根据房间内的长度而定。
脸盆可外加活动柜，活动柜可与脸盆的台面连为一体，也有单体的，有外弧形的，也有内弧形的。
(新)室内装修CAD施工图绘图规范要求
室内装修CAD施工图绘图规范要求CAD用来画工程图，室内图纸，一个完美的室内设计少不了精细的设计，CAD为我们做到了这一点，通过CAD我们可以更直接地了解室内情况，没有人工尺量那么繁杂，多了份精细，可以使我们更直观地看到室内一切的平面布局。
（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例二、线型三、打印出图笔号1-10号线宽设置四、剖切索引符号五、平、立面索引符号六、大样图索引七、图标八、文字注释九、标高符号十、轴线符号十一、尺寸符号十二、坡度标注制图技巧:一、图层管理.二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。
三、图框插入按比例插入图框，首先制作1：1图框，将图框放大，与图比较看是否配合。
如不配合缩放与之配合。
如要作1：30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1：30的图框。
四、其他1．CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。
2．文字的大小是根据图纸的比例变化的，如A3图纸，比例为1：50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。
3．一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。
如有一张图比例为1：50，是正确的，现在要给另一张图插图框，假设这张图要插1：40的图框，那就复制1：50的图框，然后缩放输入4/5即得。
文字的大小亦可采用这种办法。
4．同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点Tab键转换。

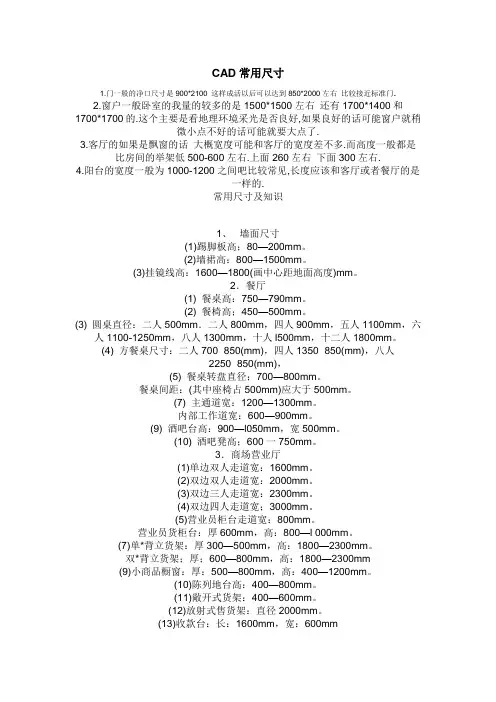

CAD设计常用尺寸
CAD常用尺寸1.门一般的净口尺寸是900*2100 这样成活以后可以达到850*2000左右比较接近标准门.2.窗户一般卧室的我量的较多的是1500*1500左右还有1700*1400和1700*1700的.这个主要是看地理环境采光是否良好,如果良好的话可能窗户就稍微小点不好的话可能就要大点了.3.客厅的如果是飘窗的话大概宽度可能和客厅的宽度差不多.而高度一般都是比房间的举架低500-600左右.上面260左右下面300左右.4.阳台的宽度一般为1000-1200之间吧比较常见,长度应该和客厅或者餐厅的是一样的.常用尺寸及知识1、墙面尺寸(1)踢脚板高；80—200mm。
(2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800(画中心距地面高度)mm。
2．餐厅(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。
(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。
餐桌间距：(其中座椅占500mm)应大于500mm。
(7) 主通道宽：1200—1300mm。
内部工作道宽：600—900mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
3．商场营业厅(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(3)双边三人走道宽：2300mm。
(4)双边四人走道宽；3000mm。
(5)营业员柜台走道宽：800mm。
营业员货柜台：厚600mm，高：800—l 000mm。
(7)单*背立货架：厚300—500mm，高：1800—2300mm。
CAD施工图制图标准
一套完整的装饰施工图包括图纸封面、图纸目录、装饰设计说明、材料目录、原始平面图、平面布置
图、墙体定位图、地面铺装图、天花平面布置图、天花灯具定位图、机电点位定位图、强电插座布置图、
弱电插座布置图、空调风口点位图、安全疏散指示图、电气系统图、喷淋点位布置图、烟感点位布置图。
其中封面、图纸目录和各种说明图要在空间模型里绘制。
VN、矿棉板为GP、金属为MT、镜子为MR。
谢谢观赏
图纸目录
在图纸目录里，每一个图纸都要有相应的编号，图纸封 面编号为0、图纸目录为A-00、装饰设计说明为A-01、装 饰设计说明（二）为A-02、以此类推。 装饰平面图里，原始平面图编号为YS-01、平面布置图为 PM-01、墙体定位图为PM-02、地面铺装图为PM-03、天 花平面布置图为PM-04、机电点位定位图为PM-05 电气施工图里，电气设计说明为DS-01、天花灯具连线图为DS-02、强电插座布置图为DS-03、 弱电点位布置图为DS-04、安全疏散指示图为DS-05、电气系统图为DS-06、喷淋点位布置图为 XF-01、烟感点位布置图为XF-02
CAD装饰施工图制图标准 （比例）
GB50001-2010《房屋建筑制图统一标准》里，建施平面图 多用1:100，个别情况1:150或1:200,1:500或1:1000 图样的比例，应为图形与实物相对应的线性尺寸比例。 比例的符号为“：”，比例应以阿拉比数字表示。 比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
CAD装饰施工图制图标准 （图层）
所有的物体及标注说明应使用与其对应的图层去绘制，与此同时还要注意线 条的颜色，类型，线宽。要有清晰的图层意识，绘制的每一根线都要考虑应 该放在哪个图层里。 绘制的时候，为了节省图纸的运存空间，应尽可能地少使用无关的图层，但 该有的图层必须要有。
CAD平面布置图设计尺寸规范（个人原创）
CAD平面布置图设计尺寸规范（个人原创）室内设计中常用家具尺寸详解在运用AutoCAD绘制平面图纸的时候一定要注意尺寸问题，尺寸也是作为室内设计师的最基本要求。
对尺寸的熟练掌握和运用能够为以后的实际项目的设计提供坚实的基础和保证，也为深入的空间设计提供最基本的数据支持。
1.客厅部分家具尺寸沙发：坐垫高度【400mm-450mm】左右，坐垫的宽度在【600mm-650mm】，这样才能保证人坐在上面不感觉拥挤，沙发扶手和靠背不用注意，根据AutoCAD的缩放自动放大或者缩小就可以了。
茶几：茶几的尺寸随意性比较大，但是必须注意的是高度，它的高度跟沙发坐垫的高度是差不多的，调整好沙发坐垫高度后，目视上把握茶几的高度就可以了。
电视柜：电视柜的长度没有固定要求，现实生活中拉伸的样式比较多，所以长度不做特别要求，主要是高度和宽度上，高度在【400mm】左右，宽度在【450mm】左右。
餐桌：餐桌的尺寸分三方面1.长度，就是长度在【1200mm-1500mm】之间，也就是标准的四人餐桌，长度上把握好，每个人吃饭的宽度至少需要【600mm】。
2.宽度，标准的课桌是【600mm*1200mm*750mm】的尺寸，但是课桌是一侧坐人学习的，餐桌是两侧坐四个人吃饭的，所以，它的宽度是比标准课桌要宽，也就是宽度为【800mm】。
3.餐桌的高度跟标准课桌一样，但是作为成人来说，高度在【750mm】的话，会感觉有点矮，所以在【780mm】是最舒服的。
酒柜：同书柜差不多，但是注意酒柜的宽度不会有书柜那么宽，酒柜的高度在【2000mm】左右，宽度也就是【200mm】上下。
鞋柜：鞋柜的尺寸，长度不做讨论，说其宽度，鞋柜的宽度考虑到它是用来放置鞋，包括拖鞋，鞋拖，皮鞋，皮靴等等各种鞋子，那么宽度要考虑鞋的长度，即能把鞋放进去而不拥挤的感觉，鞋柜的高度一般是在【800mm】的位置，高度【800mm】；宽度【300mm】。
2.卧室部分家具尺寸大衣柜：大衣柜的尺寸比较重要，宽度上必须保证足够放的下上衣的宽度，按照人的肩膀宽度不会超过【600mm】，大衣柜的宽度保证【600mm】就可以了，有的也可以是【550mm】左右；大衣柜的长度不做要求，根据房间的实际尺寸定制；大衣柜的高度一般是【2000mm-2400mm】，也就是人站立时候的摸得到的高度。
办公大楼全套cad建筑施工设计图纸
CAD平面家装图里的所有家具的标准尺寸
（9）安装挂衣杆的时候应该注意，挂衣杆一定要以衣柜内部实际进深为标准取中，且距离上面的板子必须要有4—6公分的距离才对，这个尺寸必须满足，因为距离太短，以后放衣架子会比较费劲；距离太长，又浪费空间。
家具的基本尺寸 长 宽 高(mm)
三人沙发 1800 980 850
双人沙发 1500 850 810
单人沙发 850 850 810
电视柜 1500 600 500
茶几 1200 750 500
方茶几 500 500 550
电脑桌 1000 600 780
3．商场营业厅 (1)单边双人走道宽：1600mm。 (2)双边双人走道宽：2000mm。 (3)双边三人走道宽：2300mm。 (4)双边四人走道宽；3000mm。 (5)营业员柜台走道宽：800mm。 (6)营业员货柜台：厚600mm，高：800—l 000mm。 (7)单*背立货架：厚300—500mm，高：1800—2300mm。 (8)双*背立货架；厚；600—800mm，高：1800—2300mm (9)小商品橱窗：厚：500—800mm，高：400—1200mm。 (10)陈列地台高：400—800mm。 (11)敞开式货架：400—600mm。 (12)放射式售货架：直径2000mm。 (13)收款台：长：1600mm，宽：600mm
双人床：宽度：135，150，180；长度180，186，200，210
圆床： 直径：186，212.5，242.4（常用）
室内门：宽度：80-95，医院120；高度：190，200，210，220，240
厕所、厨房门：宽度：80，90；高度：190，200，210
窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）
某地五层别墅建筑CAD设计施工图纸
cad的常用尺寸
CAD的常用尺寸各类建筑的空间尺度资料建筑所形成的空间为人所用，建筑内的器物为人所用，因而人体各部的尺寸及其各类行为活动所需的空间尺寸，是决定建筑开间、进深、层高、器物大小的最基本的尺度。
各类图书、手册均有详细的描绘，作为一名建筑师，可以参阅这类资料，但有些是必须牢记的，时刻需要提调出来使用的。
诸如：人体的平均高度、宽度、蹲高、坐高、弯腰、举手、携带行李、牵带小孩以至于残疾人拄手拐、坐轮椅所需的活动空间尺寸等等。
这些重要的。
基本的尺寸数据，一般应熟记，因为由此导致了家具、器物以及各种通道、房间的大小尺寸的确定。
在建筑设计时，除了那些因为宗教、政治以及艺术原因需要夸张、夸大的尺度外，都不会离开以人体尺度为本源来决定建筑尺寸的原则。
家具的尺度也是决定建筑空间的重要因素，例如床铺、书桌、餐桌、凳、椅、沙发柜橱这些基本家具的尺寸，都是必须熟记的。
重要的是家具要与人的活动配合起来，留出人使用家具和搬运家具所需空间。
近年行为科学兴盛，大家要研究人与人、人与物之间的"感觉空间"把"场"的理论运用到建筑设计中来，这是十分有意义的。
由上可知，人体、家具、活动空间构成了建筑设计尺度的基础，换句话说，也就是构成了建筑的基本空间，道理虽不深奥，但对建筑师来说，却十分重要，万变不离其宗。
门的尺寸1.门高：供人通行的门，高度一般不低于2m，再高也以不宜超过2.4m，否则有空洞感，门扇制作也需特别加强。
如造型、通风、采光需要时，可在门上加腰窗，其高度从0.4m起，但也不宜过高。
供车辆或设备通过的门，要根据具体情况决定，其高度宜较车辆或设备高出0.3～0.5m,以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。
至于各类车辆通行的净空要求，要查阅相应的规范。
如果是体育场馆、展览厅堂之类大体量、大空间的建筑物，需要设置超尺度的门时，可在大门扇上加设常规尺寸的附门，供大门勿需开启时，人们可以通行。
室内设计制图(AutoCAD 2014)第3章-绘制室内设计平面布置图
3.2
绘制平面布置图常用图块
3.2.3 绘制门图块
（6）接下来利用门套复制出门页初步造型，首先输入“CO”启动“复制”命令，然 后选择左侧门套，然后以其右下角角点与复制基点，最后将门套复制至其左上角点， 如以下诸图所示，相关命令提示如下： 命令:CO↙ /输入CO并回车（CO是COPY（移动）命令的简写形式） COPY 选择对象: 指定对角点: 找到 1 个 //选择右侧门套并按回车确认 选择对象: 当前设置: 复制模式 = 多个 指定基点或 [位移(D)/模式(O)] <位移>: //选择右侧门套右下角点为移动基点 指定第二个点或 [阵列(A)] <使用第一个点作为位移>: //选择右侧门套左上角点并回车 完成移动与复制 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>: *取消*
3.2
3.2.1
绘制平面布置图常用图块
图块的定义与保存
（7）在自动返回的“写块”对话框中点击“确定 ”按钮 完成图块定义与保存。 （8）此时再次选择洗衣机图形可以发现其为整体 图块图形，同时将在定义的基点处显示蓝色控制点 ，如下图所示。接下来再学习图块的插入方法。
3.2
3.2.2
绘制平面布置图常用图块
室内设计制图（AutoCAD 2014版）
第3课 绘制室内设计平面布置 图
平面布置图所表达的是室内设计过程中最基础的内容，其涉及到的设计内容主要包括空间的划分、交通流线 的组织、各个功能空间内地面处理，功能家具、装饰软装以及绿化等元素的布置。在本章节中首先将了解平面布置 图的原理与表达内容，然后再了解一些平面布置图中常用图块的常用尺寸与绘制方法，接下来再绘制好用于平面布 置图参数的原始框架图，最后再完成室内平面布置图。
CAD做装修设计平面图基本尺寸
用CAD做装修设计平面图应掌握房屋的哪些基本尺寸装潢设计常用尺寸—————————-—--————-—————---————--—---—-———----——-—-———---—--—————-—--——-—--———-——家具设计的基本尺寸(单位：厘米）衣橱：深度:一般60～65;推拉门:70，衣橱门宽度：40~65推拉门：75～150,高度：190～240矮柜：深度：35～45，柜门宽度:30-60电视柜：深度:45—60，高度：60—70单人床:宽度：90,105，120；长度：180,186，200,210双人床：宽度：135,150，180；长度180，186,200，210圆床：直径：186，212。
5,242。
4（常用）室内门：宽度：80—95，医院120;高度：190,200,210，220，240厕所、厨房门:宽度：80，90；高度:190,200，210窗帘盒：高度：12-18；深度:单层布12；双层布16—18(实际尺寸）沙发：单人式:长度：80—95，深度:85-90；坐垫高：35—42;背高：70-90双人式：长度:126—150;深度：80-90三人式:长度：175—196；深度：80-90四人式：长度:232—252;深度80—90茶几：小型，长方形:长度60—75,宽度45—60，高度38—50(38最佳）中型，长方形:长度120-135;宽度38—50或者60—75正方形: 长度75-90，高度43—50大型,长方形：长度150—180,宽度60-80，高度33-42（33最佳）圆形:直径75,90，105，120；高度：33-42方形:宽度90,105,120，135,150;高度33—42书桌:固定式:深度45—70（60最佳），高度75活动式：深度65-80,高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75—78（一般）,西式高度68-72，一般方桌宽度120，90,75；长方桌宽度80，90，105,120；长度150，165，180,210，240圆桌：直径90,120，135，150，180书架：深度25—40(每一格)，长度:60-120；下大上小型下方深度35—45，高度80—90活动未及顶高柜:深度45，高度180—200木隔间墙厚:6-10;内角材排距：长度（45—60)＊90室内常用尺寸：1、墙面尺寸（1)踢脚板高；80—200mm。
装饰施工图制图规范
装饰施工图CAD制图规范1．总则1．1、目的1．1．1规范化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规范化管理和成果的共享。
1．2、适用范围1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。
1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。
1．3、工作风格1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1．4、依据1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。
2．图纸排序2．1 施工图编排顺序：1、图纸封面（注明：①.工程名称②.设计或施工单位③.日期。
）2、设计说明（图纸包含内容：设计依据；设计主导思想说明；主材料说明；施工工艺要求及说明；图纸说明。
主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等）3、图纸目录（注明：页码、图纸名称、图号、图幅。
工程名称、建设单位、施工单位、设计单位、日期）。
4、装饰施工图①.平面布置图注明房间名称、家具布置、标高。
②吊顶平面布置图注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。
注明吊顶材料、造型尺寸、窗帘盒、设备等。
标出造型吊顶的剖切索引、标高。
规格板用箭头表示出排起始方向。
③.（平面）门（窗）墙体定位图（无家具、标高等）注明门窗的尺寸、型号（Mxay 、Cxay）。
x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。
将同类型不同型号墙体编号区分，并列图列表。
将门窗洞尺寸列入此图。
④.固定家具、地面材料及索引图注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号。
cad室内设计标准尺寸
在CAD室内设计中，以下是一些常用的标准尺寸：
1. 墙面：踢脚板的高度一般为80~200mm，墙裙的高度为800~1500mm，挂镜线的高度为1600~1800mm（画中心距地面高度）。
2. 餐厅：餐桌的高度为750~790mm，餐椅的高度为450~500mm。
圆桌的直径根据人数不同有不同规格，二人500mm、三人800mm、四人900mm、五人1100mm、六人1100~1250mm、八人1300mm、十人1500mm、十二人1800mm。
3. 门：入户门的洞口宽度一般为1000~1200mm，房间门的洞口宽度一般为850~900mm，卫生间门的洞口宽度一般为700~800mm。
门洞与左右侧面墙体距离5-10cm为宜，门不宜紧贴侧面墙体。
请注意，这些尺寸都是常用的参考尺寸，实际设计时应根据房屋结构和个人喜好进行适当调整。
标准CAD图纸尺寸大全
标准CAD图纸尺寸大全在工程设计、建筑规划、机械制造等众多领域中，CAD 图纸是必不可少的重要工具。
而 CAD 图纸的尺寸规格有着严格的标准，这不仅关乎到图纸的规范性和专业性，更直接影响到设计的准确性和施工的可行性。
接下来，就让我们一起深入了解一下标准 CAD 图纸的尺寸大全。
标准 CAD 图纸尺寸主要分为国际标准和国内标准。
国际标准中，常用的图纸尺寸有 A0、A1、A2、A3、A4 等。
A0 图纸的尺寸为841mm×1189mm，它是面积最大的标准图纸规格。
通常用于大型的工程图纸，如建筑总平面图、大型机械装配图等。
由于其尺寸较大，能够展示出较为复杂和全面的设计内容。
A1 图纸的尺寸为 594mm×841mm，相当于将 A0 图纸对折得到。
A1 图纸常用于较为详细的建筑平面图、大型设备布置图等。
A2 图纸的尺寸为 420mm×594mm，是 A1 图纸的一半大小。
在机械设计中，A2 图纸常用于零件图、部件装配图等。
A3 图纸的尺寸为 297mm×420mm，常见于小型的机械零件图、建筑剖面图等。
A4 图纸的尺寸为 210mm×297mm，是我们日常生活和办公中最常见的纸张规格之一。
在 CAD 图纸中，A4 图纸多用于简要的说明图、报告文件等。
国内标准的 CAD 图纸尺寸也与国际标准有着密切的关联。
例如，0 号图幅的尺寸为 1189mm×841mm，1 号图幅为 841mm×594mm，2 号图幅为 594mm×420mm，3 号图幅为 420mm×297mm，4 号图幅为297mm×210mm。
除了上述常见的标准尺寸外，在实际应用中，还可能会根据具体的需求对图纸进行加长或加宽。
但需要注意的是，这种加长或加宽必须遵循一定的规范和比例，以确保图纸的规范性和可读性。
在选择 CAD 图纸尺寸时，需要综合考虑多个因素。
